数字减影血管造影系统技术规格及要求

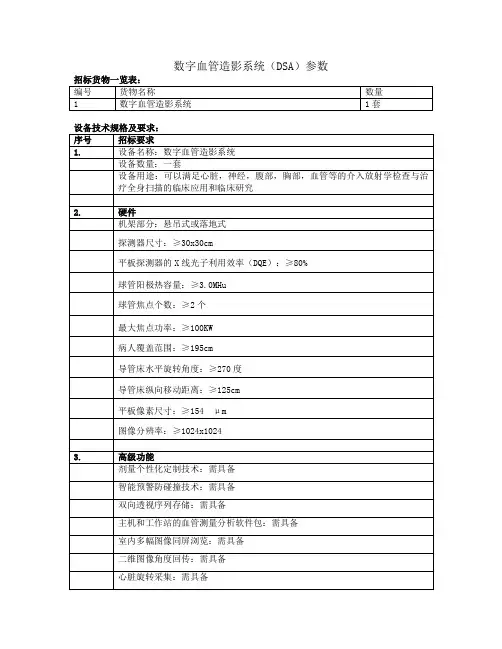

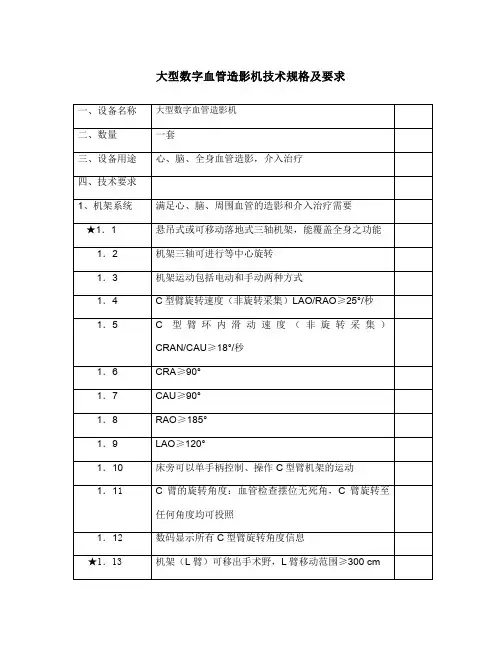

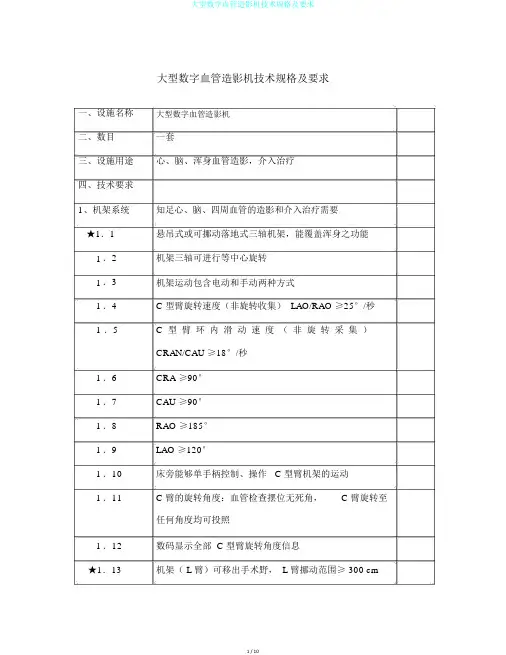

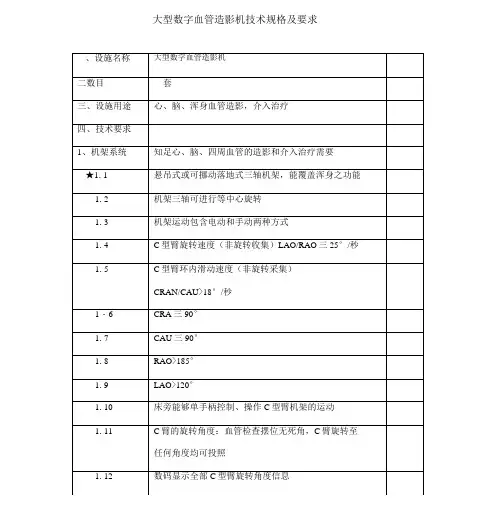

大型数字血管造影机技术规格及要求一、设施名称大型数字血管造影机二、数目一套三、设施用途心、脑、浑身血管造影，介入治疗四、技术要求1、机架系统知足心、脑、四周血管的造影和介入治疗需要★1．1 悬吊式或可挪动落地式三轴机架，能覆盖浑身之功能1 ．2 机架三轴可进行等中心旋转1 ．3 机架运动包含电动和手动两种方式1 ．4 C 型臂旋转速度（非旋转收集） LAO/RAO ≥25°/秒1 ．5 C 型臂环内滑动速度（非旋转采集）CRAN/CAU ≥18°/秒1 ．6 CRA ≥90°1 ．7 CAU ≥90°1 ．8 RAO ≥185°1 ．9 LAO ≥120°1 ．10 床旁能够单手柄控制、操作 C 型臂机架的运动1 ．11 C 臂的旋转角度：血管检查摆位无死角， C 臂旋转至任何角度均可投照1 ．12 数码显示全部 C 型臂旋转角度信息★1．13 机架（ L 臂）可移出手术野， L 臂挪动范围≥ 300 cm1．14 C 型臂弧深≥ 90cm （不包含 L 臂赔偿）1．15 机架可分别在头位、左边位、右边位进行透视和收集2、导管床2 ．1 知足浑身检查、治疗的要求2 ．2 床面要求为碳纤维资料2 ．3 纵向运动范围≥ 120cm2 ．4 导管床横向运动≥ 36cm2 ．5 床面起落范围≥ 28cm2 ．6 床面最低高度≤2 ．7 随意地点承重≥ 250KG + 500N 额外 CPR 承重★ 2．8 床身纵向运动伸出最远端时，无需回床即能在床面任意地点进行 CPR.2 ．9 床长度≥ 319cm2．10 床宽度≥ 50cm2．11 床面患者最大有效覆盖≥ 223cm2 ． 12 床面旋转角度≥ 270 度2． 13 导管床床垫、轨道夹及输液架3、床旁液晶触摸屏控制系统3 ．1 供给床旁一套液晶触摸控制屏3 ．2 控制屏可置于导管床 3 边，或许控制室内，便于医生操作3 ．3 可进行图像收集条件控制3 ．4 可进行图像后办理及量化剖析控制3．5 床旁液晶屏上配置触摸式鼠标功能接口，方便床旁的定量剖析等操作4、高压发生器4 ．1 高频逆变发生器，功率≥ 100KW4．2 最大管电流≥ 1000mA4 ．3 最小管电压：≤ 40KV4 ．4 最大管电压：≥ 125KV4 ．5 最短曝光时间≤ 1ms4 ．6 自动 SID 追踪4 ．7 全自动曝光控制，无需测试曝光5、X 线球管5 ．1 液态金属轴承球管5 ．2 金属陶瓷外壳5 ．3 球管阳极热容量≥★5．4球管阳极散热率≥ 11000 W5 ．5球管阳极转速≤ 4200转/分钟5．6球管焦点为二个，小焦点≤ ，大焦点≤5．7最小焦点功率≥ 30KW5．8球管阳极靶边直径≥ 200mm5 ．9球管采纳直接油冷技术，即冷却油直抵阳极靶面的冷却方式，无需安装水冷系统5 ．10 球管内置栅控技术，非高压发生器控制脉冲透视，以除去传统脉冲透视产生的软射线★ 5．11 球管内置多档金属铜滤片，最厚达5 ．12 装备通用型、虹膜型等多种遮光器5 ．13 遮光器地点可储存5． 14 心脏介下手术中，半透明楔形挡板可依据投照角度自动定位5 ．15 透视末帧图像上可实现无射线调理遮光板、滤线器位置6、平板探测器6 ．1 探测器种类：非晶硅数字化平板探测器6 ．2 平板外壳大小≤ 42 X 52cm6 ．3 最大有效成像视线 (边长 ) ≥30cm X 38cm★6．4 ≥8 种物理成像视线，以适应不一样部位介入需要6 ．5 最大图像矩阵灰阶输出： 2480 x 1920 x 16 bits6 ．6 平板探测器分辨率≥ 3.25LP ／mm6 ．7 像素尺寸≤ 154μ m★ 6．8 DQE ≥77% （包含透视和曝光）6 ．9 平板可 90 度旋转★ 6．10 平板探测器无需水冷装置6 ．11 平板探测器带有非接触式防碰撞保护装置及防碰撞自动控制7、图像显示器7．1医用高分辨率LCD显示器，显示矩阵1280 x 1024★7． 2操作室：19英吋高亮医用高分辨率LCD黑白显示器二台；控制室： 19 英吋高亮医用高分辨率黑白 LCD 显示器一台， 19 英吋高分辨率 LCD 彩色显示器一台7 ．3 显示器亮度≥ 1000 cd/m2，可依四周环境亮度变化自动调理亮度7 ．4 图像察看视角≥ 170°7．5 3 架位显示器吊架7．6 显示器吊架可置于床旁三侧地点，吊架挪动范围≥330x 300cm★7．7 显示器吊架可进行人性化电动起落7 ．8 显示器吊架旋转范围≥ 350°8、图像系统★8． 1外周收集、办理、储存20482矩阵–6帧/秒，即供给 2K影像链配置8 ．2 心脏收集、办理、储存 1024 2矩阵 15- 30 帧 /秒8 ．3 及时减影8 ．4 脉冲透视8 ．5 床旁可直接选择透视剂量≥ 3 档，最小档≤ 5 伦琴 /分钟8 ．6 可储存单幅及序列透视图象（单次储藏≥20S 且≥ 600幅的连续动向透视图象），透视序列能够同屏多幅图像形式显示于参照屏上8 ．7 最大脉冲透视速度≥ 30 幅/秒8 ．8 最小脉冲透视速度≤ 3.75 幅/秒8 ．9 拥有透视末帧图像保持功能8．10 硬盘图像储存量 1024 矩阵≥ 50,000 幅 ,，2048 矩阵≥12,500 幅8 ．11 后办理功能包含：改变回放速度、选择路标图像、电子遮光器、边沿加强、图像反转、附带讲解、迅速选择图像、挪动放大、可变速度循环放映、造影图像自动窗宽、窗位调理、重定蒙片、手动自动像素移位、最大路径和骨标志8 ．12 血管序列及时 DSA 功能和 DA 功能8 ．13 图像显示功能：收集时间、日期显示、图像冻结，灰阶反转，图像标明，左／右表记，文字说明，解剖背景。

一、设备名称：数字减影血管造影介入治疗系统二、数量：一套三、临床应用范围及要求可用于心、脑、外周血管等全身血管造影检查及介入治疗。

要求招标货物为高质量的性能稳定产品，功能符合使用要求，投标设备必须已具备CCC和SFDA证书；供货方能提供优质的售后服务，在省内有技术服务维修站。

四、技术规格1、★主机：采用高频100KW以上进口高压发生装置1.1★逆变频率：≥100kHz1.2最大摄影kV：≥125kV1.3最大摄影mA：≥1000mA1.4最短曝光时间：1ms1.5具备患者承受临界射线剂量警告提示功能1.6具备故障自诊断功能1.7配置液晶触屏，≥15英寸2 、X线球管（进口）2.1焦点设计：双焦点0.3mm／1.0mm2.2最大焦点功率：≥105kW2.3最大阳极热容量：≥1450Khu2.4阳极转速：≥10000rpm；2.5冷却方式：油冷＋风冷2.6遮光器辐射野形式方野2.7金属滤过片调整0.1-0.3mm铜滤过可调3、探测器系统（进口）3.1★探测器类型：非晶硅碘化铯数字化平板探测器3.2★最大有效成像视野≥30cm × 38cm3.3多种物理成像视野，以适应不同临床介入需要≥5种3.4最小探测视野≤15×15cm3.5最大图像矩阵灰阶输出： 2048 × 1536 ×14 bit3.6平板探测器分辨率≥2.5LP／mm3.7像素尺寸≤194μm3.8平板可电动旋转是4、机架系统4.1★大型多轴落地式C形臂4.2RAO/LAO：-100°～+110°4.3CRA/CAU：-55°～+45°4.4SID运动范围：≥30cm4.5L臂运动范围：-95°～+95°4.6★配置旋转DSA功能4.7具有接触式或红外式碰撞保护方式4.8C型臂机架的运动控制床旁智能操作盒4.9机架位置记忆预存数量≥99种5、导管手术床5.1床面板材质为碳纤维复合板5.2床体承重：≥200kg5.3床面纵向浮动：≥1100mm5.4床面横向浮动：≥30mm5.5★配置床台步进功能；5.6床体电动升降，范围：≥320mm5.7床体地轨运动范围：≥750mm5.8有床旁控制盒，控制导管床运动、C臂及L臂运动、遮光器运动、图像回放及SID 调节5.9具备CPR位，除床面板浮动外，导管床可整体轴向位移，便于抢救病人6、监视器吊架6.1吊架为双监视器位或四监视器位6.2吊架可升降、平移、纵向移动6.3吊架具备独立液晶显示单元：可显示C臂的运动角度、导管床高度、SID、X线剂量、位置记忆序号、视野大小序号等信息7、采用双工作站7.1配备系统控制及图像采集工作站:7.1.1高压发生系统控制界面集成，由工作站控制曝光，便于医师操作7.1.2Windows操作系统7.1.3高速磁盘阵列：≥1TB，Raid107.1.4配备两台医用单色液晶监视器，≥19英寸7.1.5≥15英寸彩色触摸屏一台7.1.6配备DVD刻录7.2配备数字图像参考显示工作站：7.2.1Windows操作系统7.2.2硬盘容量≥320GB7.2.3配备两台医用单色液晶监视器，≥19英寸7.2.4配备DVD刻录8、图像处理软件功能8.1★图像软件为同品牌原厂开发的中文软件，提供软件注册证明8.2图像采集视野可变：12"/9"/6"三变野8.3透视采集矩阵、速率：1K×1K×12bit//30FPS8.4数字点片采集矩阵、速率：1k×1k×12bit；15FPS~1FPS，可编程速率8.5DSA采集矩阵、速率：1k×1k×12bit；15FPS~1FPS，可编程速率8.6★电影采集矩阵、速率：1K×1K×12bit/30FPS8.7各种采集模式及采集矩阵灰阶：≥12bit8.8具备透视图像存储功能8.9具备ROADMAP路图功能8.10支持高压注射器控制8.11具备图像测量功能：图像校准；长度测量；面积测量；角度测量；8.12具备血管专业测量软件：自动血管边界识别功能，血管狭窄度分析8.13具备图像信息标注功能，并可在最终胶片体现8.14具备硬盘容量管理功能：可实时显示剩余硬盘容量及可采集图像数量8.15支持多条件查询数据信息8.16具备兼容图像输出功能：支持Windows兼容图像格式输出(AVI/BMP/JPG)8.17支持存档格式、浏览格式刻录功能，刻录图像自带图像浏览器8.18支持DICOM格式及Windows兼容图像格式刻录8.19具有动态范围扩展软件，自动图像范围探测及修整功能8.20DICOM标准：支持多项DICOM服务类别，如存储，传输，接收，工作列表等；打印功能：标准DICOM打印通讯，可直接打印、协议打印；图像在胶片上可以任意排列组合8.21★配备旋转造影软件包（包括相关硬件）：实现旋转造影功能8.22★配备步进造影软件包（包括相关硬件）：实现造影剂跟踪功能，配合各种血流速度，实现图像拼接功能；8.23★配有三维图像软件原理系统。

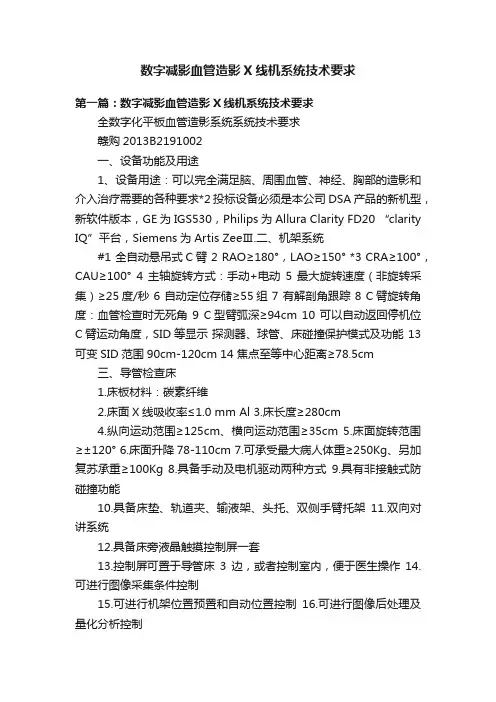

数字减影血管造影X线机系统技术要求第一篇：数字减影血管造影X线机系统技术要求全数字化平板血管造影系统系统技术要求赣购2013B2191002一、设备功能及用途1、设备用途：可以完全满足脑、周围血管、神经、胸部的造影和介入治疗需要的各种要求*2投标设备必须是本公司DSA产品的新机型，新软件版本，GE为IGS530，Philips为Allura Clarity FD20 “clarity IQ”平台，Siemens为Artis ZeeⅢ.二、机架系统#1 全自动悬吊式C臂2 RAO≥180°，LAO≥150° *3 CRA≥100°，CAU≥100° 4 主轴旋转方式：手动+电动5 最大旋转速度（非旋转采集）≥25度/秒 6 自动定位存储≥55组 7 有解剖角跟踪 8 C臂旋转角度：血管检查时无死角9 C型臂弧深≥94cm 10 可以自动返回停机位C臂运动角度，SID等显示探测器、球管、床碰撞保护模式及功能 13 可变SID范围90cm-120cm 14 焦点至等中心距离≥78.5cm三、导管检查床1.床板材料：碳素纤维2.床面X线吸收率≤1.0 mm Al3.床长度≥280cm4.纵向运动范围≥125cm、横向运动范围≥35cm5.床面旋转范围≥±120°6.床面升降78-110cm7.可承受最大病人体重≥250Kg、另加复苏承重≥100Kg8.具备手动及电机驱动两种方式9.具有非接触式防碰撞功能10.具备床垫、轨道夹、输液架、头托、双侧手臂托架11.双向对讲系统12.具备床旁液晶触摸控制屏一套13.控制屏可置于导管床3边，或者控制室内，便于医生操作14.可进行图像采集条件控制15.可进行机架位置预置和自动位置控制16.可进行图像后处理及量化分析控制17.床旁液晶触摸屏旁配备立体三键鼠标手柄，便于医生操作18.提供X线脚闸四、X线发生器 1 最大输出功率≥100KW#2 高频逆变频率≥100KHz 3 KV可调范围：40-125KV 4 最大管电流≥1000MA #5 最短曝光时间≤0.5ms 6 曝光条件自动SID跟踪 7 透视影像自动亮度控制（ABC）8 透视方式:连续透视和脉冲透视9 全自动曝光控制，无需测试曝光 10 防烧亮技术 11 末帧透视图象保存 12 储存量≥1020幅，透视图像可用于测量，归档和打印五、X线球管1.液态金属轴承球管2.球管外壳为金属外壳*3.X线球管阳极热容量≥3.375MHu 4.焦点数≥3个，小焦点≤0.3mm，大焦点≤1.0mm 5.为提升连续透视功率，要求中焦点采用平板灯丝技术，非传统钨丝技术6.为提升透视图像质量，要求中焦点可实现标准正方形 7.最小焦点功率≥19KW 8.中焦点≤0.6x0.6mm 9.中焦点功率：≥42KW 10.最大焦点功率≥90KW 11.最大连续透视功率≥4000 kW 12.最大透视管电流≥250mA 13.阳极最大散热功率≥6.5kW 14.阳极转速≥9000转/Min 15.球管采用油冷加水冷的冷却方式 16.有射线硬化装置六、准直器 1.矩形2.有半透遮光板3.有根据视野的变化自动调整照射野4.有无射线摆放遮光板和滤波器5.探测器与准置器伺服同步旋转七、射线剂量防护技术1.各公司采用最新的射线防护技术，西门子提供全套care软件，飞利浦提供全套clarity IQ技术2.采用铜滤片自动插入技术消除球管软射线，无需人工干预3.自动插入铜滤片数≥5片，最厚≥0.9mm4.透视图像存储功能：最大透视图像连续存储时间≥1020s, 透视序列可以同屏多幅图像形式显示于参考屏上5.具有射线剂量监测功能，透视时，表面剂量率显示；透视间期，显示积累剂量，区域剂量和剂量限值6.具有床下防护铅帘，悬吊式防护铅屏（进口原装）7.透视末帧图像上可实现无射线调节遮光板、滤线器位置8.透视末帧图像上可实现无射线病人投照视野的改变9.无需透视，根据末桢图像通过移动C臂或检查床调节视野中心10.可以提供低剂量的透视协议11.除提供正常采集脚闸，需配置第二个低剂量采集脚闸12.可以提供DICOM格式的剂量报告 13.滤线栅可一键式取出移除八、数字图像采集系统1.探测器材料：含碘化铯的非晶硅平板探测器2.探测器尺寸≥30cm×38cm3.矩形平板可90度旋转，正方形平板不作要求4.矩形平板可在0-90度任意角度工作，图像不变形，不减少分辨率5.影像输入野调节模式≥6种6.DQE≥74％7.图像矩阵≥2048×1920，14bit 8.像素大小≤154μm 9.空间分辨率≥3.25 Lp/mm 10.平板带有感应式防碰撞保护装置及防碰撞自动控制 11.平板上具备控制机架和检查床运动的开关九、图像采集及处理系统1.主机配备双工作站处理系统，分别完成图象采集和后处理操作2.标准DR模式，速率：≥0.5-7.5帧/秒；采集、显示及存储均为1K矩阵，12bit3.标准DSA模式，速率：≥0.5-7.5帧/秒；采集、显示及存储均为1K矩阵，12bit，并具有实时DSA功能4.动态心脏模式，速率：≥30 幅/秒, 采集、显示及存储均为1k矩阵，12bit5.高速DSA模式，速率：≥30帧/秒，采集、显示及存储均为1K矩阵，12bit，并具有实时DSA功能6.数字脉冲透视0.5-30幅/秒,≥9档7.外周采集模式有高压注射器的联动8.图像处理包括窗宽/窗位可调节，噪声滤过及图像边缘增强的功能 9.具有实时动态范围管理功能十、智能二维路径导航功能1.可实现传统Roadmap功能2.可使用DSA采集序列中任意一副减影图像作为路径图3.可使用DR采集序列中任意一副图像或任意一副透视图像作为路径图4.路径导航功能可用于大血管和心脏介入5.实时透视图像与路径图像叠加，可淡进淡出，循环显像十一、图像显示系统1.采用医用高分辨率TFT显视器2.检查室两台（19英吋）TFT显视器，分别用于实时图像和参考图像显示：控制室两台（19英吋）TFT显示器，用于主机操作以及实时图像显示，一台为高分辨率LCD彩色监视器，另一台为高分辨黑白显示器3.（19英吋）TFT显视器亮度≥1000 cd/m24.可视角度（水平及垂直可视角度）≥170°5.显视器分辨率≥1280X10246.配有四架位监视器悬吊架，监视器吊架可置于床左右二侧及床尾7.监视器悬吊架可纵向及旋转运动十二、图像存储及图像分析系统1.主机硬盘图像存储：1024x1024矩阵，12bit,容量≥25000幅2.主机硬盘图像可存储在CD/DVD光盘上，同时CD/DVD光盘上的图像可回传至主机硬盘3.自动回放采集序列4.回放序列的速度及方向可调5.可进行减影及非减影切换6.在主控制台边行病人检查时，可同时进行图像观察及拍片十三、光盘刻录系统1.具备CD－R，DVD DICOM格式刻录光盘，并附带离线DICOM文件浏览器2.刻录光盘导入功能, 提供将刻录光盘回传主机功能3.提供标准视频信号输出4.提供减影图像保存导出刻录及传输，将图像输入PACS网十四、血管跟踪DSA 1.步进或连续血管实时DSA采集，无需后台减影2.机架步进功能，即无需移动检查床，有效降低运动伪影3 速率可变，全自动曝光控制十五、图像后处理系统 1.提供血管狭窄分析软件三维重建功能MPVR，MPR，MIP，SSD，VRT，血管内镜技术，提供重建测量存档功能，2.支持彩色图像保存打印3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.十六、实时旋转DSA 1.为方便神经及外周血管介入，要求机架可在头位及侧位进行旋转采集 2.头位机架旋转采集最快速度≥60度/秒 3.侧位机架旋转采集最快速度≥60度/秒4.侧位机架旋转采集范围≥200度5.最快采集速率≥30帧/秒6.真正意义的动态血管实时旋转DSA，包括蒙片及充盈片两次采集过程，实时显示，无需后台减影7.血管重建速度：自旋转采集起至重建结束的时间 30秒8.旋转采集数据能够自动传输至工作站并自动重建，整个过程无需人为参与具有体积/表面重建,最大密度投影、虚拟内窥镜、模拟机架位、钙化斑成像、透明9.血管成像功能10.具有局部放大重建 11.具有钙化斑块重建12.具有距离测量、体积测量功能13.具有三维自动血管分析功能，具有动脉瘤自动分析功能14.仅造影序列便可重建出三维图像;无需蒙片序列；减少曝光,加快手术进程 15.可在床旁进行图像浏览和控制16.当选定最佳三维图像观察角度，机架可自动跟踪定位到此投照角度十七、高级三维图像后处理工作站三维图像机架角度显示，并可随三维图像旋转而相应改变。

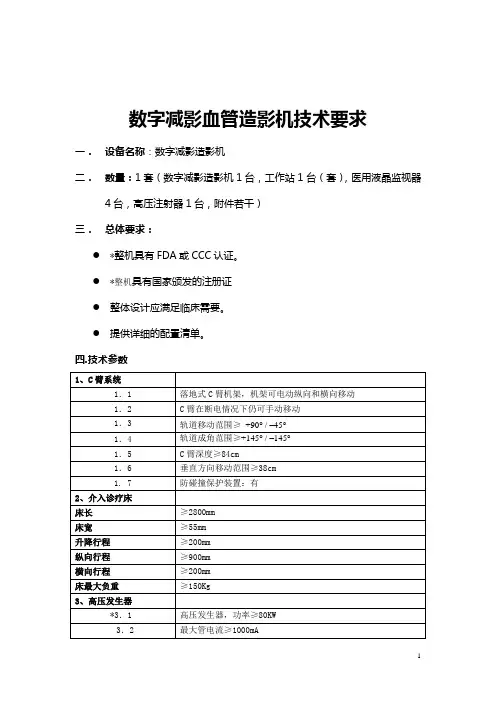

数字减影血管造影机技术要求
一．设备名称：数字减影造影机
二．数量：1套（数字减影造影机1台，工作站1台（套），医用液晶监视器4台，高压注射器1台，附件若干）
三．总体要求：
●*整机具有FDA或CCC认证。

●*整机具有国家颁发的注册证
●整体设计应满足临床需要。

●提供详细的配置清单。

四.技术参数
五.培训及售后服务
1.整套设备免费运输、安装、调试
2.中标方应对设备操作及维修人员进行不少于80小时的培训，直至技术人员
熟练掌握使用及维修技能为止。

3.开机率≥95%
4.郑州有售后服务站，免费保修≥1年，保修期内每季度保养一次。

5.一个月内非人为质量问题提供换货。

设备出现故障6小时内提供维修方案及
报价，24小时内工程人员到达现场。

2个工作日内修复设备。

6.提供设备的维修手册、电路图纸、软件安装包、维修密码
7.提供设备附件及各类配件详细报价清单。

共3页。
