• 相当于X线检测器，具有很 高的光敏度，显像速度应大 于30帧/s
C.摄像机
• 应具备:
• 高分辨率的电视摄相机，才能 将屏幕上的影像换成高清晰度 的视频信号，输入影像处理系 统。
D.高压发生器
• 主要产生平稳、恒定的高电压， 以保证X线曝光量的稳定。
E.计算机控制系统
• 保证按顺序完成各项动作 • 数据采集系统接收来自影像增
血管，可获得动态减影图像。（由于每帧的X线 剂量较低，噪声也相应增加，所以对比分辨率较 低，提高对比剂的浓度，可得到一定的补偿。） • 连续成像方式 • 时间间隔差成像方式
• B、能量减影
• 几乎同时用两个不同的管电压取得两帧图 像并对其减影，由于两帧图像是由两种不 同的能量摄制的，即称之为能量减影。利 用碘在33kev附近对x线衰减系数有明显的 不连续性（K缘）,故称之为K-缘减影。软组 织、骨骼是连续的，没有这一特点。
• 数字影像的形成
• 像素越小、越多，则图像越清晰。
• 数字减影及对比度增强
• 将造影图像和未注入对比剂图像两者的数 字信息相减所获得的不同数值的信息，即 为数字减影血管造影的数字图像信息。
• 注入对比剂之前所获得的图像，一般称之 为蒙片或素片或掩膜片（mask）,与普通平 片完全相同，但密度正好相反（即正像）， 相当于透视的影像。

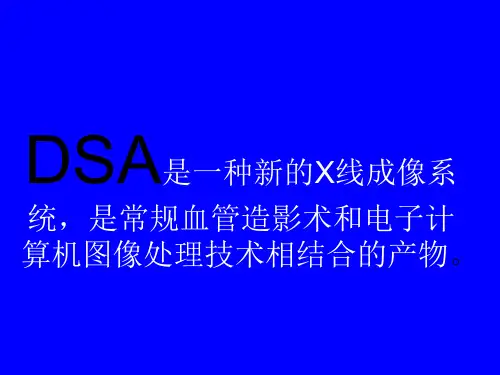

DSA是一种新的X线成像系
统，是常规血管造影术和电子计 算机图像处理技术相结合的产物。
数字减影血管造影检查技术
• 数字减影血管造影（digtal subtraction angiogrphy,DSA），又称数字血管成像 （digtal vascular image，DVI ）
• DSA是用电子计算机将血管造影时含碘浓度 较低的血管影像提高、增强到肉眼可见的水 平，并消除造影血管以外组织的影像，便于 观察血管疾病或其他疾病的表现。
