【CN209891568U】一种装配式建筑框架柱预留插筋定位装置【专利】

专利名称：一种装配式建筑基础柱筋精准定位工具专利类型：实用新型专利
发明人：姜震焰,韩国栋,周兴维,戴海涛
申请号：CN202122386823.0
申请日：20210930
公开号：CN215630091U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种装配式建筑基础柱筋精准定位工具，属于建筑工程技术领域，包括定位框、第一定位机构、第二定位机构和第三定位机构；该装配式建筑基础柱筋精准定位工具，通过设置螺杆、摇杆、第一定位机构、第二定位机构和第三定位机构，在精准定位工具使用的过程中，摇动摇杆，使得螺杆发生转动，带动螺纹块发生运动，从而使得第一定位机构和第三定位机构的位置发生改变，同时可推动第一定位孔、第二定位孔和第三定位孔用于调整定位孔的位置，便于根据基础柱筋的间距大小对定位的位置进行调整，使其便于根据不同的场合灵活使用，从而有效的降低了定位工具的局限性。

申请人：江苏南通六建建设集团有限公司
地址：226500 江苏省南通市如皋市城南街道解放路9号
国籍：CN
代理机构：杭州一串数字知识产权代理有限公司
代理人：吴东颖
更多信息请下载全文后查看。

专利名称：一种装配式建筑基础柱筋精准定位工具专利类型：实用新型专利
发明人：刘建伟
申请号：CN201920202517.7
申请日：20190216
公开号：CN209585436U
公开日：
20191105
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种装配式建筑基础柱筋精准定位工具，涉及柱筋定位工具领域，该装配式建筑基础柱筋精准定位工具，包括柱筋和底座，所述柱筋搭接在底座的上表面，所述底座的上表面分别固定连接有支撑柱和定位柱，所述支撑柱位于底座竖直轴线的位置处，所述支撑柱的表面活动套接有撑架，所述撑架表面对应支撑柱的位置处搭接有定位螺母，所述定位螺母的内壁与支撑柱的表面螺纹连接。

本实用新型通过设置底座、支撑柱、定位柱、撑架和定位支架，解决了现有的装配式建筑基础柱筋在定位时操作比较复杂，且通过施工人员搭建与捆绑后的柱筋用定位骨架发生形变不方便后期调整柱筋，导致施工人员在施工过程中的施工难度增大的问题。

申请人：刘建伟
地址：271104 山东省莱芜市钢城区新兴路39号莱芜钢铁集团建筑安装工程有限公司
国籍：CN
更多信息请下载全文后查看。

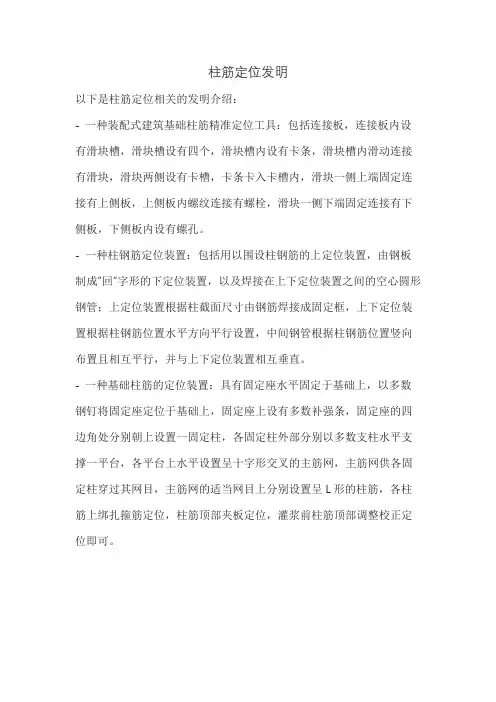

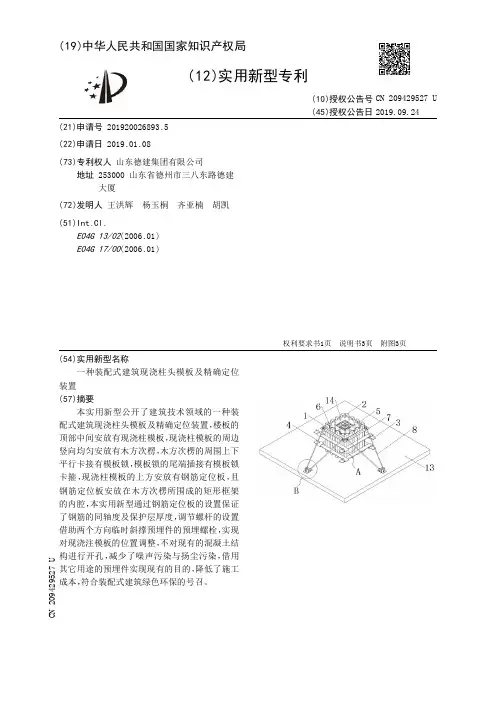

柱筋定位发明
以下是柱筋定位相关的发明介绍：
- 一种装配式建筑基础柱筋精准定位工具：包括连接板，连接板内设有滑块槽，滑块槽设有四个，滑块槽内设有卡条，滑块槽内滑动连接有滑块，滑块两侧设有卡槽，卡条卡入卡槽内，滑块一侧上端固定连接有上侧板，上侧板内螺纹连接有螺栓，滑块一侧下端固定连接有下侧板，下侧板内设有螺孔。

- 一种柱钢筋定位装置：包括用以围设柱钢筋的上定位装置，由钢板制成“回”字形的下定位装置，以及焊接在上下定位装置之间的空心圆形钢管；上定位装置根据柱截面尺寸由钢筋焊接成固定框，上下定位装置根据柱钢筋位置水平方向平行设置，中间钢管根据柱钢筋位置竖向布置且相互平行，并与上下定位装置相互垂直。

- 一种基础柱筋的定位装置：具有固定座水平固定于基础上，以多数钢钉将固定座定位于基础上，固定座上设有多数补强条，固定座的四边角处分别朝上设置一固定柱，各固定柱外部分别以多数支柱水平支撑一平台，各平台上水平设置呈十字形交叉的主筋网，主筋网供各固定柱穿过其网目，主筋网的适当网目上分别设置呈L形的柱筋，各柱筋上绑扎箍筋定位，柱筋顶部夹板定位，灌浆前柱筋顶部调整校正定位即可。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910441814.1(22)申请日 2019.05.24(71)申请人 中建四局第一建筑工程有限公司地址 510030 广东省广州市花都区新华街迎宾大道95号交通局大楼6楼904室(72)发明人 秦传明　黄大金　白思敏　李祥进　曾奕康　吴广武　郑林鸿　莫子杰　崔浓辉　(74)专利代理机构 贵阳中新专利商标事务所52100代理人 刘楠　朱法恒(51)Int.Cl.E04G 21/12(2006.01)(54)发明名称一种新型预制结构柱钢筋定位装置(57)摘要本发明公开了一种新型预制结构柱钢筋定位装置，包括套在预制结构柱钢筋下部的固定式定位箍以及套在预制结构柱钢筋下部的可拆卸式定位箍，所述的固定式定位箍包括采用第一骨架筋焊接而成的大矩形框A和小矩形框A，在大矩形框A和小矩形框A之间焊接有四对以上的第一限位短筋，预制结构柱钢筋从每对第一限位短筋之间穿过；所述的可拆卸式定位箍包括采用第二骨架筋通过螺栓连接而成的大矩形框B和小矩形框B。

本发明通过固定式定位箍以及可拆卸式定位箍同时对预制结构柱钢筋进行固定和定位，避免预制结构柱钢筋在浇筑混凝土的过程中产生弯曲变形，影响上下层钢筋的对接施工，提高了施工效率。

权利要求书1页 说明书2页 附图2页CN 110094069 A 2019.08.06C N 110094069A1.一种新型预制结构柱钢筋定位装置，包括套在预制结构柱钢筋(11)下部的固定式定位箍(13)以及套在预制结构柱钢筋(11)下部的可拆卸式定位箍(12)，其特征在于：所述的固定式定位箍(13)包括采用第一骨架筋(1)焊接而成的大矩形框A(3)和小矩形框A(4)，在大矩形框A(3)和小矩形框A(4)之间焊接有四对以上的第一限位短筋(2)，预制结构柱钢筋(11)从每对第一限位短筋(2)之间穿过；所述的可拆卸式定位箍(12)包括采用第二骨架筋(5)通过螺栓(7)连接而成的大矩形框B(8)和小矩形框B(9)，在大矩形框B(8)和小矩形框B(9)之间通过螺栓(7)固定连接有有四对以上的第二限位短筋(6)，预制结构柱钢筋(11)从每对第二限位短筋(6)之间穿过。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201710301423.0(22)申请日 2017.05.02(71)申请人 中国建筑第八工程局有限公司地址 200122 上海市浦东新区中国（上海）自由贸易试验区世纪大道1568号27层(72)发明人 朱勇　徐大为　张强　雷克　肖伟　(74)专利代理机构 上海唯源专利代理有限公司31229代理人 曾耀先(51)Int.Cl.E04G 21/12(2006.01)(54)发明名称用于装配式预制墙板预留插筋的组装式定位模块及施工方法(57)摘要本发明涉及一种用于装配式预制墙板预留插筋的组装式定位模块及施工方法，该定位模块包括定位框，所述定位框内部形成有供所述预留插筋穿过的定位空间；横向置于所述定位框顶部的横向滑块，所述横向滑块开设有供限位预留插筋的纵向位移的横向定位槽；纵向置于所述横向滑块顶部的纵向滑块，所述纵向滑块开设有供限位预留插筋的横向位移的纵向定位槽，通过所述横向定位槽和所述竖向定位槽的相交处定位所述预留插筋；以及供紧固所述定位框、横向滑块和纵向滑块的紧固件。

本发明通用于不同的预留插筋，可重复周转，解决现有技术中插筋定位装置加工繁琐且重复利用率低，造成材料浪费的问题。

权利要求书2页 说明书6页 附图6页CN 107044208 A 2017.08.15C N 107044208A1.一种用于装配式预制墙板预留插筋的组装式定位模块，其特征在于，包括：定位框，所述定位框内部形成有供所述预留插筋穿过的定位空间；横向置于所述定位框顶部的横向滑块，所述横向滑块开设有供限位预留插筋的纵向位移的横向定位槽，所述横向定位槽的宽度与所述预留插筋的直径相适配；纵向置于所述横向滑块顶部的纵向滑块，所述纵向滑块开设有供限位预留插筋的横向位移的纵向定位槽，所述纵向定位槽的宽度与所述预留插筋的直径相适配，通过所述横向定位槽和所述竖向定位槽的相交处定位所述预留插筋；以及紧固件，通过所述紧固件紧固连接所述横向滑块、所述纵向滑块和所述定位框。

专利名称：一种装配式建筑预埋插筋限位装置专利类型：实用新型专利
发明人：陈玉发,戴维,周凯,丁习斌,徐艳涛,敖凌宇申请号：CN201821772669.2
申请日：20181030
公开号：CN209040574U
公开日：
20190628
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种装配式建筑预埋插筋限位装置，属于装配式建筑施工技术领域，包括一个以上限位装置组；限位装置组包括预制构件竖向插筋；预制构件竖向插筋通过定位夹具上的定位孔安装在定位夹具上；定位夹具安装在连接件上；连接件的中部沿竖向开有安装孔，且安装孔与定位夹具的定位孔共轴线；连接件的两端分别设置有固定端和连接端，且相邻的限位装置组之间通过相邻连接件上的固定端和连接端的配合进行连接；在沿横向方向上最外端的两个连接件的侧端分别设置有连接钢筋，本实用新型了解决当前装配式的竖向钢筋缺乏有效定位，对于数目不同的预制构件竖向插筋的定位缺乏适用性的问题，其结构简单，拆装便捷可靠，装配精度高。

申请人：中铁五局集团建筑工程有限责任公司
地址：550002 贵州省贵阳市南明区飞机坝八达巷15号
国籍：CN
代理机构：贵阳中新专利商标事务所
代理人：张行超
更多信息请下载全文后查看。

专利名称：一种架立钢筋定位装置专利类型：实用新型专利
发明人：武焱,雷皓羽,葛东涛,阳宗宜申请号：CN202122429198.3
申请日：20211009
公开号：CN215926808U
公开日：
20220301
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种架立钢筋定位装置，包括等腰三角板，所述等腰三角板的底边设置有凹槽，使所述等腰三角板的两个底角能够同时与弧面结构底模接触。

架立钢筋定位装置使用时，等腰三角板放置在弧面结构底模上，等腰三角板的两个底角同时与弧面结构底模接触，架立钢筋一端放置在底面弧形钢筋标记的安装位置，架立钢筋通过等腰三角板的顶角位置，可保证架立钢筋所在直线和底面弧形钢筋的立筋位置的法线重合，通过对架立钢筋进行准确定位，解决了架立钢筋安装时角度随意性问题，在架立钢筋定长、安装角度固定的条件下，可有效保证顶层、底层弧形钢筋间距均匀，同时也保证了架立钢筋受力均匀，安装定位效率也得到提高。

申请人：中铁二局集团有限公司,中铁二局第六工程有限公司
地址：610031 四川省成都市金牛区通锦路16号
国籍：CN
代理机构：四川力久律师事务所
代理人：刘雪莲
更多信息请下载全文后查看。

专利名称：一种构造柱插筋、拉结筋插筋定位安装方法专利类型：发明专利
发明人：赵家贵,刘祖国,唐世敏,曹宗国
申请号：CN201610629686.X
申请日：20160804
公开号：CN106168068A
公开日：
20161130
专利内容由知识产权出版社提供
摘要：本发明公开了一种构造柱插筋、拉结筋精确定位安装方法，通过钢筋加工机械将构造柱插筋、拉结筋插筋按照设计和规范长度加工好，剪力墙和框架柱侧模板、梁板底模按照构造柱插筋、拉结筋插筋设计和施工方案位置定位弹设十字中心线，钻孔制作好，运至各楼层先后安装，剪力墙和框架侧模板、梁板底模安装时，使用红外线激光测量对剪力墙和框架柱侧模板、梁板底模上十字中心线进行校正调整，以精确定位剪力墙和框架柱侧模板、梁板底模上构造柱插筋、拉结筋插筋预留孔位置，该种安装方法，使用安全可靠，构造柱插筋、拉结筋插筋精确定位安装时有效地提高了质量、劳动效率，加快了施工进度，保证现场扬尘控制，确保了施工工期。

申请人：中国十七冶集团有限公司
地址：243000 安徽省马鞍山市花山区雨山东路88号
国籍：CN
代理机构：北京科亿知识产权代理事务所(普通合伙)
代理人：汤东凤
更多信息请下载全文后查看。
