柱配筋图讲解

柱配筋图讲解

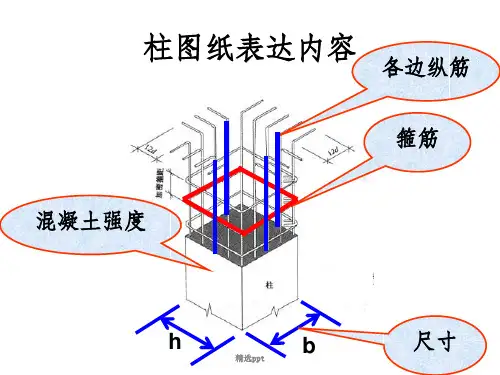

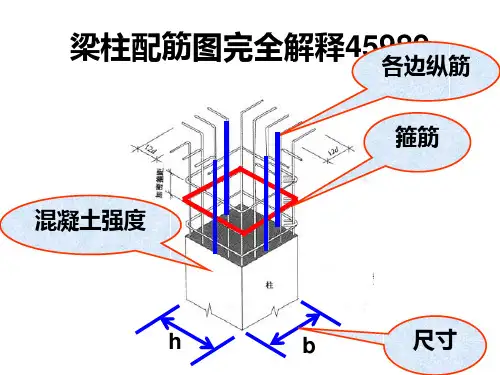

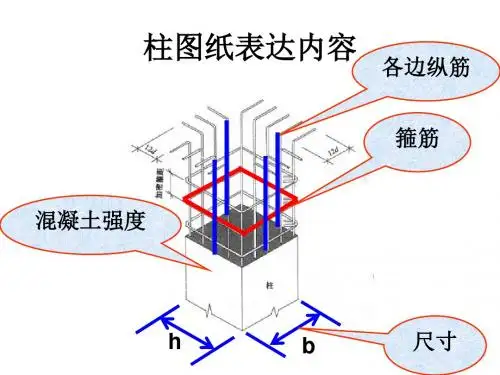

柱图纸表达内容
各边纵筋 箍筋
混凝土强度
h
b 柱配筋图讲解
尺寸
柱混凝土强度
• 结构层高表中说明
柱配筋图讲解
柱子箍筋
柱配筋图讲解
箍筋类型2
柱配筋图讲解
箍筋类型1
柱配筋图讲解
隔一拉一
柱配筋图讲解
柱配筋图讲解
柱配筋图讲解
柱配筋图讲解
柱配筋图讲解
柱配筋图讲解
柱配筋图讲解
纵筋
角部纵筋
h
b 柱配筋图讲解
柱子为框 架柱编号
为2
定位b边 尺寸与轴 线关系
柱配筋图讲解
150 450
柱子尺寸 b=650mm h=600mm
定位h边 尺寸与轴 线关系
所有纵筋位置 见断面图
角部纵筋 4φ22
b边中部纵筋 5φ22
所有纵筋（角 部、b边中部、 hh边边中中部部）纵一筋
共242φφ222
150 450
柱配筋图讲解
b边中部纵筋
h
b 柱配筋图讲解
h边中部纵筋
h
b 柱配筋图讲解
柱配筋图
• 1、断面详图法 • 2、平面整体表示法03G101-1
柱配筋图讲解
1、断面详图法
(1) 模板图 (2) 配筋图 (3) 钢筋表
柱配筋图讲解
(1) 模板图
模板图主要表明钢筋混凝土构件的外 形，预埋铁件、预留钢筋、预留孔洞的位 置，各部位尺寸和标高、构件以及定位轴 线的位置关系等。
图上内同容编：号的画柱钢选筋一
轴网
个表明b、h方向， 用于定位和表达
竖向构件（柱、只有一种， 注写全部钢筋 24φ25
箍筋类型
b、h边不注写钢筋， 表示钢筋均匀分布，

柱配筋图讲解课件

柱配筋图讲解课件

SUCCESS
THANK YOU
2019/7/1
裙房 标高 0.830～11.630 柱平法施工图
改造截面法2（详图表法）
• 平面图：基本按照列表法规则画，一般一个建筑 物只画一个平面图，图中只画柱子轮廓图
• 列表：将列表法中用文字表达的截面尺寸、纵筋、 箍筋改用截面法的放大截面表达
细部构造
画断面图
柱上边缘距离轴 线450mm
柱子为框 架柱编号
为1
轴线定位： 轴线通过柱 子宽度中间
柱下边缘距离轴 线150mm
150
柱子尺寸 b=650mm h=600mm
b边中部 钢筋为 5 φ22
h边中部 钢筋为 4 φ 20
150
角部钢筋 为4 φ22
箍筋类型为4×4
加密区箍筋为 φ10@100

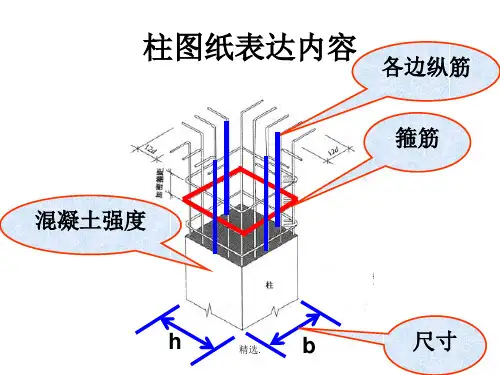

柱图纸表达内容
各边纵筋 箍筋
混凝土强度
h
b
尺寸
柱混凝土强度
• 结构层高表中说明
柱子箍筋
箍筋类型2
箍筋类型1
隔一拉一
纵筋
角部纵筋
h
b
b边中部纵筋
h
b
h边中部纵筋
h
b
柱配筋图
• 1、断面详图法 • 2、平面整体表示法03G101-1
1、断面详图法
(1)模板图 (2)配筋图 (3)钢筋表
认知差 适用范围：各种的结构
改造截面法1
• 将列表法和截面法的优点结合起来
• 平面图：按照截面法规则分标准层画，但是图中 所有柱子编号后只画轮廓图，不画放大的配筋截 面图
• 配筋截面：将各个编号的柱子放大截面图画在平 面图旁边，表达截面尺寸、纵筋、箍筋
裙房 标高 -6.850～0.830 柱平法施工图

柱配筋图讲解

柱配筋图讲解
定位h边 尺寸与轴
线关系
42
所有纵筋位置 见断面图
角部纵筋 4φ22
b边中部纵筋 5φ22
所有纵筋（角 部、b边中部、 hh边边中中部部）纵一筋
共242φφ222
150 450
精选2021版课件
43
纵筋直径只有1种，全部纵筋注写在集中标注； 钢筋位置在断面图中按照实际布置画出； b边和h边不再用文字标注
精选2021版课件
46
精选2021版课件
47
②列表注写法
• 在分标准层绘制的柱平面布置图上，对所 有的柱子编号，然后对同一编号的一个柱 子列表表达其截面、配筋等
精选2021版课件
48
所有柱钢筋配 筋在表中列出
所有柱按照图纸
名称中规定的比
例画出轮廓，不
图上内同容编：号的画柱钢选筋一
轴网
个表明b、h方向，
精选2021版课件
57
• 列表法： 优点：一般只需要画1个平面图 平面图上只画柱子轮廓，柱子不会在图纸碰 撞
缺点：钢筋用列表表达，钢筋不画出来，感性认 知差
适用范围：各种的结构
精选2021版课件
58
改造截面法1
• 将列表法和截面法的优点结合起来
• 平面图：按照截面法规则分标准层画，但是图中 所有柱子编号后只画轮廓图，不画放大的配筋截 面图
竖向构件（柱、墙）
用于定位和表达 钢筋
精选2021版课件
49
精选2021版课件
50
钢筋直径只有一种， 注写全部钢筋
24φ25
箍筋类型
b、h边不注写钢筋， 表示钢筋均匀分布，
每个边箍钢筋筋配相筋同
精选2021版课件
51
b边中部纵筋 5φ25

《柱配筋图讲解》PPT课件

《柱配筋图讲解》PPT课件
不画水平构件（梁轴、网板）× 定位竖向构件
竖向构件 钢筋混凝土墙
竖向构件 柱
精选课件
36
KZ1一共9个 其中一个放大
画断面图
KZ3只有1个 放大画断面图
LZ1一共2个 其中一个放大
画断面图
精选课件
KZ2一共2个 其中一个放大
画断面图 37
柱上边缘距离轴 线450mm
柱子为框 架柱编号
为1
轴线定位： 轴线通过柱 子宽度中间
24
2、平法
（1）柱子编号
精选课件
25
精选课件
框架柱 KZ
26
边柱
精选课件
边柱
角柱
27
混凝土剪力 墙不落地
框支柱 KZZ
精选课件
框支梁 KZL
框支柱 KZZ 28
梁上柱 LZ
精选课件
29
梁上柱 LZ
墙上柱 QZ
精选课件
墙上柱
QZ
30
芯柱 XZ
精选课件
框架柱
31
（2）注写方法
• 截面注写法 • 列表法 • 详图表法
例画出轮廓，不
图上内同容编：号的画柱钢选筋一
轴网
个表明b、h方向，
竖向构件（柱、墙）
用于定位和表达 钢筋
精选课件
49
精选课件
50
钢筋直径只有一种， 注写全部钢筋
24φ25
箍筋类型
b、h边不注写钢筋，
表示钢筋均匀分布， 每个边箍钢筋筋配相筋同
精选课件
51
b边中部纵筋 5φ25
角部纵筋
750×700
63
精选课件
64
精选课件
65
改造截面法2（详图表法）

柱配筋图讲解

柱配筋图讲解

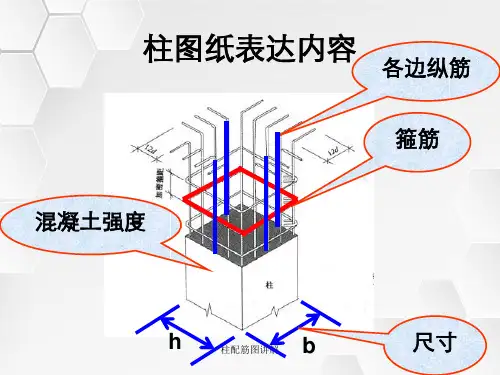

柱图纸表达内容
各边纵筋 箍筋
混凝土强度
h
精选.
b
尺寸 1
柱混凝土强度
• 结构层高表中说明
精选.
2
柱子箍筋
精选.
3
箍筋类型2
精选.
4
箍筋类型1
精选.
5
隔一拉一
精选.
6
精选.
7
精选.
8
精选.
9
精选.
10
精选.
11
精选.
12
纵筋
角部纵筋
h
精选.
b
13
b边中部纵筋
h
精选.
b
14
h边中部纵筋
• 列表：将列表法中用文字表达的截面尺寸、纵筋、 箍筋改用截面法的放大截面表达
精选.
66
精选.
67
精选.
68
细部构造
细节决定成败
精选.
69
03G101－1图集中 柱纵向钢筋连接构造
精选.
70
03G101-1P36图集规定
共242φφ222
150 450
精选.
43
纵筋直径只有1种，全部纵筋注写在集中标注； 钢筋位置在断面图中按照实际布置画出； b边和h边不再用文字标注
精选.
44
φ10@100/200
150 450
加密区箍筋为 φ10@100
非加密区箍筋为 φ10@200
精选.
45
b边中部纵筋 角部截框面纵架尺柱筋寸，：编hb号==66305500mφm2mm2
550
h边中部纵筋 5φ25
精选.
52
钢筋直径大于一种，分 别注写角筋、b边中部

梁配筋图解 (很全)-主梁配筋图详解

梁配筋图解 (很全)-主梁配筋图详解
第一节 梁的构件代号与梁的集中标注形式 一、 梁的构件代号
二 、梁的集中标注 小提示：如果贴近梁的地 方，没有不同于梁的集中 标注的内容时，全梁都要 执行集中标注的内容。
图 2-1-1 梁的集中标注 注释
小提示：也有的设计图，把对梁 的集中标注，用习惯方法标注。 把第二行中的通长筋，写在了第 三行。规则中的三、四行，依次 改成了四、五行。
图 2-3-6梁的上下部通长筋及架力筋的注法
图 2-3-7框架梁的上下部通长筋及中部架力筋的注法
四、梁的集中标注中第四行的习惯注法
图 2-4-1梁的集中标注中第四行习惯注法 提示：第四行的习惯 注法包含两个内容： 一个是构造钢筋;另一 个是抗扭钢筋
图2-4-2是将构造筋放在梁的两侧中间 部位（沿高度三等分）。构造筋是由 箍筋和拉筋来固定它的位置
图 2-5-1梁的集中标注第五行标注习惯法 提示：梁的顶面结构标高是相 对于同层楼板顶面结构标高差 值(以m计，小数点保留3位)， 写在括号中.没有标高差不注。
第三节 梁的宽度与钢筋摆放数量
图 2-6-1梁的纵向筋摆布
第三讲 梁的原位标注
第一节 原位标注梁的截面
原位标注补充了 集中标注的不 足！！！
第二节钢筋混凝土结构图传统制图与平法制图表示法的对比
图 1-2-1 传统的梁板结构平面图，只是给出梁板结构的 水平投影平面图，也就是梁板的施工模板轮廓。 也可以说是给梁画配筋的索引图。根据图上的 KL1、KL2去找它们的钢筋绑扎施工图。如下 图示
图 2-2
第三节引入钢筋混凝土结构图平法制图的基本概念
第二节 原位标注梁的箍筋
图 3-2-1框架梁的原位标注 小跨梁的箍筋直径小， 需要原位补充。
图3-1-2的框架梁是四跨。其中三跨比较大，而右边 跨的跨度比较小。因此，箍筋的集中标注规格数据 代表不了右边小跨梁的箍筋。

梁柱配筋图完全解释

梁柱配筋图完全解释
双面牛腿
钢筋的做法
单面牛腿
钢筋的做法
变截面柱配 筋变化
谢谢！
箍筋类型
箍筋配筋
b边中部 钢筋为 5 φ22
h边中部 钢筋为 4 φ 20
150
角部钢筋 为4 φ22
箍筋类型为4×4
加密区箍筋为 φ10@100
非加密区箍筋为 φ10@200
150
钢筋直径大于一种，分 别注写角筋、b边中部 钢筋、h边中部钢筋
箍筋类型
箍筋配筋
改造截面法
• 截面法： 优点：钢筋用截面图表达出来，感性认知好 缺点：需要画多个标准层平面图 同一个平面图上两个类型的柱子距离太近时， 容易发生截面碰撞 适用范围：柱子类型少的结构
梁柱配筋图完全解释
柱混凝土强度
• 结构层高表中说明
柱子箍筋
箍筋类型2
箍筋类型1
隔一拉一
纵筋
角部纵筋
h
bห้องสมุดไป่ตู้
b边中部纵筋
h
b
h边中部纵筋
h
b
柱配筋图
• 1、断面详图法 • 2、平面整体表示法03G101-1
1、断面详图法
(1) 模板图 (2) 配筋图 (3) 钢筋表
(1) 模板图
底
中
层
间
柱
层
箍
柱
筋
箍
加
筋
密
加
区
密
距
区
离
距
离
钢筋的做法
底 层 柱 箍 筋 加 密 区 距 离 可 修 改
中 间 层 柱 箍 筋 加 密 区 距 离 可 修 改
钢筋的做法
圆 柱 箍 筋 ： 螺 旋 箍 及 圆 箍
钢筋的做法

快速读懂柱配筋图

快速读懂柱配筋图

150 450
加密区箍筋为
φ10@100 非加密区箍筋为
φ10@200
精选ppt
45
b边中部纵筋 框架柱，编号3 5φ22 角部截面纵尺筋寸：hb==660500mmmm 4φ22
加密区箍筋为 hφ边1中0@部1纵00筋 非加密5区φ2箍2 筋为
φ10@200
精选ppt
46
精选ppt
47
②列表注写法
03G101－1图集中 边柱和角柱柱顶纵向钢筋构造
精选ppt
74
03G101-1P37图集规定
精选ppt
75
钢筋的做法
B型边、角柱顶 部纵筋构造
A型边、角柱 顶部纵筋构造
精选ppt
76
钢筋的做法
D、E型边、角柱 顶部纵筋构造
C型边、角柱顶
部纵筋构造
精选ppt
77
03G101-1P38图集规定
柱上边缘距离轴 线450mm
柱子为框 架柱编号
为1
轴线定位： 轴线通过柱 子宽度中间
柱下边缘距离轴 线150mm
精选ppt
150
柱子尺寸 b=650mm h=600mm
38
b边中部 钢筋为
5 φ22
角部钢筋 为4 φ22
150
h边中部 钢筋为
4 φ 20
精选ppt
39
箍筋类型为4×4
150
加密区箍筋为
适用范围：各种的结构
精选ppt
58
改造截面法1
• 将列表法和截面法的优点结合起来
• 平面图：按照截面法规则分标准层画，但是图中 所有柱子编号后只画轮廓图，不画放大的配筋截 面图
• 配筋截面：将各个编号的柱子放大截面图画在平 面图旁边，表达截面尺寸、纵筋、箍筋

快速读懂--柱配筋图精选文档

快速读懂--柱配筋图精选文档

03G101－1图集中 边柱和角柱柱顶纵向钢筋构造
73
03G101-1P37图集规定
74
钢筋的做法
B型边、角柱顶 部纵筋构造
A型边、角柱 顶部纵筋构造
75
钢筋的做法
D、E型边、角柱 顶部纵筋构造
C型边、角柱顶 部纵筋构造
76
03G101-1P38图集规定
77
钢筋的做法
变截面纵筋弯锚构造
变截面纵筋连续通过构造78
18
19
20
21
22
23
2、平法
（1）柱子编号
24
框架柱 KZ
25
边柱
边柱
角柱
26
框支柱 KZZ
混凝土剪力 墙不落地
框支梁 KZL
框支柱
KZZ
27
梁上柱 LZ
28
梁上柱 LZ
墙上柱 QZ
墙上柱
QZ
29
芯柱 XZ
框架柱
30
（2）注写方法
• 截面注写法 • 列表法 • 详图表法
56
• 列表法： 优点：一般只需要画1个平面图 平面图上只画柱子轮廓，柱子不会在图纸碰 撞 缺点：钢筋用列表表达，钢筋不画出来，感性认 知差 适用范围：各种的结构
57
改造截面法1
• 将列表法和截面法的优点结合起来
• 平面图：按照截面法规则分标准层画，但是图中 所有柱子编号后只画轮廓图，不画放大的配筋截 面图
钢筋的做法
柱高度较小时，纵筋不 断开直接通过构造
79
钢筋的做法
柱的砌体拉接筋构造
80
03G101-1P40图集规定
81
钢筋的做法
底
中

梁柱板钢筋平法标注图详细解析

梁柱板钢筋平法标注图详细解析
距为100非加密区为200，肢数为2； ❖ 2Φ25表示2根二级、直径是25的通长筋；*4Φ10表示四
根一级、直径是10的腰筋； ❖ （4 Φ 12）表示4根一级、直径是12的架立筋； ❖ （-0.100）表示梁顶标高；
原位标注：
❖ 2Φ25+2Φ22表示该处钢筋总信息为2根直径是25的加上 2根直径是22的。
C型（有低端平板一跑楼梯）
D型（有低端和高端平板一 跑楼梯）
钢筋的计算
梁钢筋的计算
上通筋：跨长和-左边支座的右半边-右边支座左半边+锚固*2： 箍筋（根 数）： 【L(净
跨)-50*2】/箍筋 间距 + 1
左边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固 右边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固
250 6 22 4/2
2 16 10-200(2)
A
KL4(3A)250*700
2 22 8-100/200(2)
（梁净长）1/3
(梁净长)1/4
（梁净长）1/3 (梁净长)1/4
6900 6 22 2/4
250 6 22 4/2
1800 150 150 6 22 4/2
2 20
250 6 22 4/2
【L(净跨)-50*2】/箍 筋间距 + 1
板钢筋计算 底部受力筋：
标注长度+2*弯 钩长度（一级钢时）
上图单块板钢筋根数： 【板宽-上轴线到梁边距离-下轴到梁边距离-2*50】/间距 + 1
负筋：
标注长度+左 弯折长度+右弯折 长度
剪力墙钢筋计 算

梁柱配筋图完全解释45989

梁柱配筋图完全解释45989

(2) 配筋图
配筋图包括立面图、断面图和钢筋详图， 主要表示构件内部各种钢筋的位置、直径、 形状和数量等。
(3) 钢筋表
为便于编制预算，统计钢筋用料，对配 筋较复杂的钢筋混凝土构件应列出钢筋表， 以计算钢筋用量。
梁柱配筋图完全解释45989
梁柱配筋图完全解释45989
（1）柱子编号
梁柱配筋图完全解释45989
筋图表达的是第 6层到第11层柱
子的配筋图
梁柱配筋图完特别全注解意释： 45989
只画竖向构件（柱、墙）√
不画水平构件（梁轴、网板）× 定位竖向构件
竖向构件 钢筋混凝土墙
竖向构件 柱
梁柱配筋图其完K中Z全1一一个解共放9释个大45989
画断面图
KZ3只有1个 放大画断面图
LZ1一共2个 其中一个放大
梁柱配筋图完全解释45989
各边纵筋 箍筋
混凝土强度
h
b
尺寸
梁柱配筋图完全解释45989
• 结构层高表中说明
梁柱配筋图完全解释45989
梁柱配筋图完全解释45989
梁柱配筋图完全解释45989
梁柱配筋图完全解释45989
梁柱配筋图完全解释45989
梁柱配筋图完全解释45989
梁柱配筋图完全解释45989
பைடு நூலகம்
• 列表法：
优点：一般只需要画1个平面图
平面图上只画柱子轮廓，柱子不会在图纸碰 撞
缺点：钢筋用列表表达，钢筋不画出来，感性认 知差
适用范围：各种的结构
梁柱配筋图完全解释45989
• 将列表法和截面法的优点结合起来
• 平面图：按照截面法规则分标准层画，但是图中 所有柱子编号后只画轮廓图，不画放大的配筋截 面图

快速读懂--柱配筋图

快速读懂--柱配筋图
画断面图
柱上边缘距离轴 线450mm
柱子为框 架柱编号
为1
轴线定位： 轴线通过柱 子宽度中间
柱下边缘距离轴 线150mm
150
柱子尺寸 b=650mm h=600mm
b边中部 钢筋为 5 φ22
h边中部 钢筋为 4 φ 20
150
角部钢筋 为4 φ22
箍筋类型为4×4
加密区箍筋为 φ10@100
钢筋的做法
中间层柱箍筋加密区距离可修改 底层柱箍筋加密区距离可修改
钢筋的做法
圆柱箍筋：螺旋箍及圆箍
钢筋的做法
钢筋的做法
矩形箍及异型箍
钢筋的做法
标准柱加密区及非加密区
轴网
个表明b、h方向， 用于定位和表达
竖向构件（柱、墙）
钢筋
钢筋直径只有一种， 注写全部钢筋
24φ25
箍筋类型
b、h边不注写钢筋， 表示钢筋均匀分布，
每个边箍钢筋筋配相筋同
b边中部纵筋 5φ25
角部纵筋 4φ25
375
750×700 24φ25 375
550
h边中部纵筋 5φ25
钢筋直径大于一种，分 别注写角筋、b边中部 钢筋、h边中部钢筋
细部构造
细节决定成败
03G101－1图集中 柱纵向钢筋连接构造
03G101-1P36图集规定
钢筋的做法
底层柱纵筋连接构造 中间层柱纵筋连接构造
钢筋的做法
中间层柱顶有插筋
中间层柱底无插筋
03G101－1图集中 边柱和角柱柱顶纵向钢筋构造
03G101-1P37图集规定
钢筋的做法
B型边、角柱顶 部纵筋构造
裙房 标高 -6.850～0.830 柱平法施工图

梁柱配筋图完全解释

梁柱配筋图完全解释

精选ppt
18
(2) 配筋图
配筋图包括立面图、断面图和钢筋详图， 主要表示构件内部各种钢筋的位置、直径、 形状和数量等。
(3) 钢筋表
为便于编制预算，统计钢筋用料，对配 筋较复杂的钢筋混凝土构件应列出钢筋表， 以计算钢筋用量。
精选ppt
19
精选ppt
20
精选ppt
21
精选ppt
22
精选ppt
23
精选ppt
24
2、平法
（1）柱子编号
精选ppt
25
精选ppt
框架柱 KZ
26
边柱
精选ppt
边柱
角柱
27
混凝土剪力 墙不落地
框支柱 KZZ
精选ppt
框支梁 KZL
框支柱 KZZ 28
梁上柱 LZ
精选ppt
29
梁上柱 LZ
墙上柱 QZ
精选ppt
墙上柱
QZ
30
芯柱 XZ
精选ppt
框架柱
• 在分标准层绘制的柱平面布置图上，对所 有的柱子编号，然后对同一编号的一个柱 子列表表达其截面、配筋等
精选ppt
48
所有柱钢筋配 筋在表中列出
所有柱按照图纸
名称中规定的比
例画出轮廓，不
图上内同容编：号的画柱钢选筋一
轴网
个表明b、h方向， 用于定位和表达
竖向构件（柱、墙）
钢筋
精选ppt
49
精选ppt
箍筋类型
箍筋配筋
精选ppt
53
b边中部 钢筋为
5 φ22
角部钢筋 为4 φ22
150
h边中部 钢筋为
4 φ 20
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
整理ppt
(2) 配筋图 配筋图包括立面图、断面图和钢筋详图，
主要表示构件内部各种钢筋的位置、直径、 形状和数量等。 (3) 钢筋表
为便于编制预算，统计钢筋用料，对配 筋较复杂的钢筋混凝土构件应列出钢筋表， 以计算钢筋用量。
整理ppt
整理ppt
整理ppt
整理ppt
整理ppt
整理ppt
2、平法
整理ppt
整理ppt
整理ppt
细部构造
细节决定成败
整理ppt
03G101－1图集中 柱纵向钢筋连接构造
整理ppt
改造截面法1
• 将列表法和截面法的优点结合起来
• 平面图：按照截面法规则分标准层画，但是图中 所有柱子编号后只画轮廓图，不画放大的配筋截 面图
• 配筋截面：将各个编号的柱子放大截面图画在平 面图旁边，表达截面尺寸、纵筋、箍筋
整理ppt
裙 房 标 高 - 6 . 8 5 0 ～ 整0 . 理8 3p0pt柱 平 法 施 工 图
150
钢筋直径大于一种，分 别注写角筋、b边中部 钢筋、h边中部钢筋
箍筋类型
整理ppt
箍筋配筋
改造截面法
• 截面法： 优点：钢筋用截面图表达出来，感性认知好 缺点：需要画多个标准层平面图 同一个平面图上两个类型的柱子距离太近时， 容易发生截面碰撞 适用范围：柱子类型少的结构
整理ppt
• 列表法： 优点：一般只需要画1个平面图 平面图上只画柱子轮廓，柱子不会在图纸碰 撞 缺点：钢筋用列表表达，钢筋不画出来，感性认 知差 适用范围：各种的结构
柱子为框 架柱编号
为2
定位b边 尺寸与轴 线关系
150 450
柱子尺寸 b=650mm h=600mm
定位h边 尺寸与轴 线关系
整理ppt
所有纵筋位置 见断面图
角部纵筋 4φ22
b边中部纵筋 5φ22
所有纵筋（角 部、b边中部、 hh边边中中部部）纵一筋
共242φφ222
150 450
整理ppt
不画水平构件（梁轴、网板）× 定位竖向构件
竖向构件 钢筋混凝土墙
竖向构件 柱
整理ppt
KZ1一共9个 其中一个放大
画断面图
KZ3只有1个 放大画断面图
LZ1一共2个 其中一个放大
画断面图
整理ppt
KZ2一共2个 其中一个放大
画断面图
柱上边缘距离轴 线450mm
柱子为框 架柱编号
为1
轴线定位： 轴线通过柱 子宽度中间
柱下边缘距离轴 线150整理mppmt
150
柱子尺寸 b=650mm h=600mm
b边中部 钢筋为
5 φ22
角部钢筋 为4 φ22
150
h边中部 钢筋为
4 φ 20
整理ppt
箍筋类型为4×4
加密区箍筋为 φ10@100
非加密区箍筋为 φ10@200
整理ppt
150
150
纵筋直径大于1种，集中标注注写角部钢筋； 在断面图上b边中部纵整筋理p和pt h边中部钢筋
柱图纸表达内容
各边纵筋 箍筋
混凝土强度
h
整理ppt
b
尺寸
柱混凝土强度
• 结构层高表中说明
整理ppt
柱子箍筋
整理ppt
箍筋类型2
整理ppt
箍筋类型1
整理ppt
隔一拉一
整理ppt
整理ppt
整理ppt
整理ppt
整理ppt
整理ppt
整理ppt
纵筋
角部纵筋
h
整理ppt
b
b边中部纵筋
h
纵筋直径只有1种，全部纵筋注写在集中标注； 钢筋位置在断面图中按照实际布置画出； b边和h边不再用文字标注
整理ppt
φ10@100/200
加密区箍筋为 φ10@100
非加密区箍筋为 φ10@200
整理ppt
150 450
b边中部纵筋 框架柱，编号3 5φ22 角部截面纵尺筋寸：hb==660500mmmm 4φ22
图上内同容编：号的画柱钢选筋一
轴网
个表明b、h方向， 用于定位和表达
竖向构件（柱、墙）
钢筋
整理ppt
整理ppt
钢筋直径只有一种， 注写全部钢筋
24φ25
箍筋类型
b、h边不注写钢筋， 表示钢筋均匀分布，
每个边箍钢筋筋配相筋同
整理ppt
b边中部纵筋 5φ25
角部纵筋
750×700
4φ25
375
24φ25 375
550
h边中部纵筋 5φ25
整理ppt
钢筋直径大于一种，分 别注写角筋、b边中部 钢筋、h边中部钢筋
箍筋类型
整理ppt
箍筋配筋
b边中部 钢筋为
5 φ22
角部钢筋 为4 φ22
150
h边中部 钢筋×4
加密区箍筋为 φ10@100
非加密区箍筋为 φ10@200
整理ppt
整理ppt
b
h边中部纵筋
h
整理ppt
b
柱配筋图
• 1、断面详图法 • 2、平面整体表示法03G101-1
整理ppt
1、断面详图法
(1) 模板图 (2) 配筋图 (3) 钢筋表
整理ppt
(1) 模板图
模板图主要表明钢筋混凝土构件的外 形，预埋铁件、预留钢筋、预留孔洞的位 置，各部位尺寸和标高、构件以及定位轴 线的位置关系等。
整理ppt
整理ppt
裙 房 标 高 0 . 8 3 0 ～ 1 1 . 6整3 理0 p柱pt平 法 施 工 图
整理ppt
整理ppt
改造截面法2（详图表法）
• 平面图：基本按照列表法规则画，一般一个建筑 物只画一个平面图，图中只画柱子轮廓图
• 列表：将列表法中用文字表达的截面尺寸、纵筋、 箍筋改用截面法的放大截面表达
加密区箍筋为 hφ边1中0@部1纵00筋 非加密5区φ2箍2 筋为
φ10@200
整理ppt
整理ppt
②列表注写法
• 在分标准层绘制的柱平面布置图上，对所 有的柱子编号，然后对同一编号的一个柱 子列表表达其截面、配筋等
整理ppt
所有柱钢筋配 筋在表中列出
所有柱按照图纸
名称中规定的比
例画出轮廓，不
整理ppt
①截面注写法
在分标准层绘制的柱平面布置图上，对 所有的柱子编号，分别在同一编号的柱 中选择一个截面，并将此截面在原位放 大，以直接注写截面尺寸、轴线定位和 配筋具体数值
整理ppt
整理ppt
图名表示这张配 筋图表达的是第 6层到第11层柱
子的配筋图
整理ppt
特别注意： 只画竖向构件（柱、墙）√
（1）柱子编号
整理ppt
整理ppt
框架柱 KZ
边柱
整理ppt
边柱 角柱
混凝土剪力 墙不落地
框支柱 KZZ
整理ppt
框支梁 KZL
框支柱 KZZ
梁上柱 LZ
整理ppt
梁上柱 LZ
墙上柱 QZ
整理ppt
墙上柱 QZ
芯柱 XZ
整理ppt
框架柱
（2）注写方法
• 截面注写法 • 列表法 • 详图表法
