框架柱配筋计算

配筋（计算规则）率是钢筋混凝土构件中纵向受力（拉或压）钢筋的面积与构件的有效面积之比（轴心受压构件为全截面的面积）。

柱子为轴心受压构件!受拉钢筋配筋率、受压钢筋配筋率分别计算。

计算公式：ρ=A（s）/bh （0）。

此处括号内实为角标,，下同。

式中：A（s）为受拉或受压区纵向钢筋的截面面积； b 为矩形截面的宽度；h（0）为截面的有效高度。

配筋率是反映配筋数量的一个参数。

最小配筋率是指，当梁的配筋率ρ很小，梁拉区开裂后，钢筋应力趋近于屈服强度，这时的配筋率称为最小配筋率ρ（min ）。

最小配筋率是根据构件截面的极限抗弯承载力M （u）与使混凝土构件受拉区正好开裂的弯矩M（cr）相等的原则确定。

最小配筋率取0.2%和0.45f（t）/f（y）二者中的较大值！最大配筋率ρ （max ）=ξ（b）f（c）/f（y）,结构设计的时候要满足最大配筋率的要求，当构件配筋超过最大配筋率时塑性变小，不利于抗震。

配筋率是影响构件受力特征的一个参数，控制配筋率可以控制结构构件的破坏形态，不发生超筋破坏和少筋破坏，配筋率又是反映经济效果的主要指标。

控制最小配筋率是防止构件发生少筋破坏，少筋破坏是脆性破坏，设计时应当避免。

钢筋的截面积与所设计的砼结构面的有效面积的比值，称之为配筋率。

在钢筋砼结构中，钢筋的总截面积与所设计的砼结构面的有效高度与宽度的积的比值，称之为配筋率，根据配筋率的大小，其结构分为超筋、适筋、少筋截面。

钢筋面积/构件截面面积（全面积or 全面积-受压翼缘面积）梁的配筋率是梁的受压和受拉钢筋的总截面积除以梁的有效截面点到砼上面的距离。

合力点：是梁宽乘有效高度，有效高度指梁下部筋为一排筋时用高减35，下部筋为两排筋时减601、“柱外侧纵筋配筋率”为：柱外侧纵筋（包括两根角筋）的截面积，除以整个柱的截面积所得到的比率。

2、屋面框架梁（WKL ）“上部纵筋配筋率”为：梁上部纵筋的总的截面积，除以梁的有效截面积所得到的比率。

配筋率是指用钢筋的截面积除以梁或柱的截面积再乘以100%。

钢筋的截面积可以查钢筋手册。

4根螺纹18 ：平方厘米，6根螺纹20：平方厘米，配筋率：（+）/40*80 ＝，配筋率%。

配筋率是钢筋混凝土构件中纵向受力（拉或压）钢筋的面积与构件的有效面积之比（轴心受压构件为全截面的面积）。

受拉钢筋配筋率、受压钢筋配筋率分别计算.计算公式：ρ=A（s）/bh（0）。

此处括号内实为角标式中：A(s)为受拉或受压区纵向钢筋的截面面积；b为矩形截面的宽度；h（0）为截面的有效高度。

配筋率是反映配筋数量的一个参数。

配筋率是影响构件受力特征的一个参数，控制配筋率可以控制结构构件的破坏形态，不发生超筋破坏和少筋破坏，配筋率又是反映经济效果的主要指标。

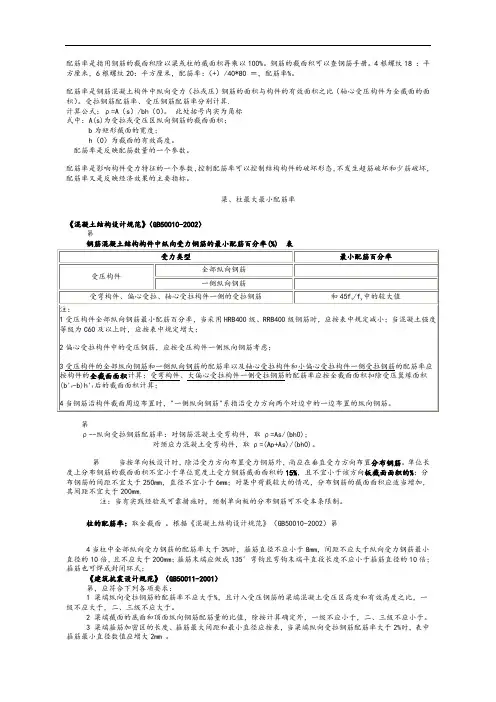

梁、柱最大最小配筋率《混凝土结构设计规范》（GB50010-2002）第第ρ--纵向受拉钢筋配筋率：对钢筋混凝土受弯构件，取ρ=As/(bh0);对预应力混凝土受弯构件，取ρ=(Ap+As)/(bh0)。

第当按单向板设计时，除沿受力方向布置受力钢筋外，尚应在垂直受力方向布置分布钢筋。

单位长度上分布钢筋的截面面积不宜小于单位宽度上受力钢筋截面面积的15%，且不宜小于该方向板截面面积的%；分布钢筋的间距不宜大于250mm，直径不宜小于6mm；对集中荷载较大的情况，分布钢筋的截面面积应适当增加，其间距不宜大于200mm.注：当有实践经验或可靠措施时，预制单向板的分布钢筋可不受本条限制。

柱的配筋率：取全截面。

根据《混凝土结构设计规范》（GB50010-2002）第4当柱中全部纵向受力钢筋的配筋率大于3%时，箍筋直径不应小于8mm，间距不应大于纵向受力钢筋最小直径的10倍，且不应大于200mm；箍筋末端应做成135°弯钩且弯钩末端平直段长度不应小于箍筋直径的10倍；箍筋也可焊成封闭环式；《建筑抗震设计规范》（GB50011-2001）第，应符合下列各项要求：1 梁端纵向受拉钢筋的配筋率不应大于%，且计入受压钢筋的梁端混凝土受压区高度和有效高度之比，一级不应大于，二、三级不应大于。

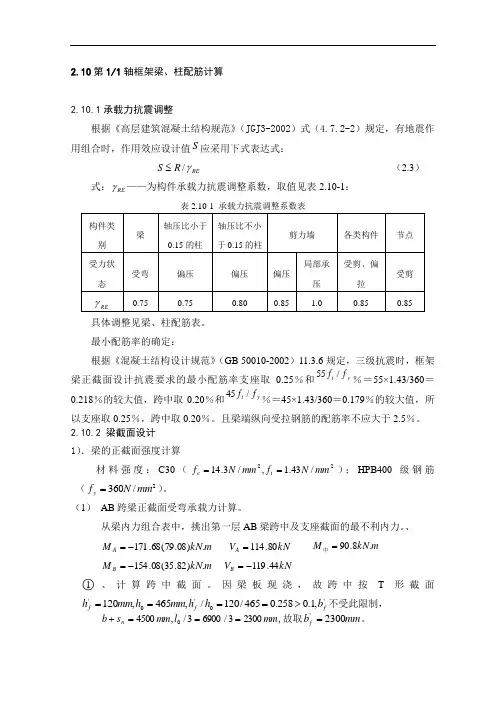

2.10第1/1轴框架梁、柱配筋计算2.10.1承载力抗震调整根据《高层建筑混凝土结构规范》（JGJ3-2002）式（4.7.2-2）规定，有地震作用组合时，作用效应设计值S 应采用下式表达式：RE R S γ/≤ （2.3）式：RE γ——为构件承载力抗震调整系数，取值见表2.10-1：表2.10-1 承载力抗震调整系数表具体调整见梁、柱配筋表。

最小配筋率的确定：根据《混凝土结构设计规范》（GB 50010-2002）11.3.6规定，三级抗震时，框架梁正截面设计抗震要求的最小配筋率支座取0.25％和yt f f /55％＝55×1.43/360＝0.218％的较大值，跨中取0.20％和yt f f /45％＝45×1.43/360＝0.179％的较大值，所以支座取0.25％，跨中取0.20％。

且梁端纵向受拉钢筋的配筋率不应大于2.5％。

2.10.2 梁截面设计 1）．梁的正截面强度计算材料强度：C30（22/43.1,/3.14mm N f mm N f t c ==）；HPB400级钢筋（2/360mm N f y =）。

（1） AB 跨梁正截面受弯承载力计算。

从梁内力组合表中，挑出第一层AB 梁跨中及支座截面的最不利内力。

、m kN M A .)08.79(68.171-= kN V A 80.114= m kN M .8.90=中 m kN M B .)82.35(08.154-= kN V B 44.119-=○1、计算跨中截面。

因梁板现浇，故跨中按T 形截面'0'0',1.0258.0465/120/,465,120f f f b h h mm h mm h >====不受此限制，,23003/69003/,45000mm l mm s b n ===+故取mm b f 2300'=。

)2/120465(12023003.140.1)2/('0''1-⨯⨯⨯⨯=-f f f c h h h b f αm kN M m kN mm N .8.90.45.1598.1045.15986=>=⨯=故属第一类T 形截面。

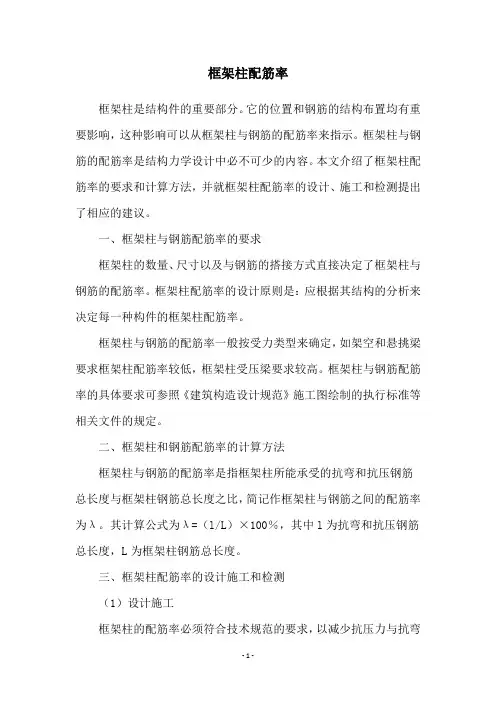

框架柱配筋率框架柱是结构件的重要部分。

它的位置和钢筋的结构布置均有重要影响，这种影响可以从框架柱与钢筋的配筋率来指示。

框架柱与钢筋的配筋率是结构力学设计中必不可少的内容。

本文介绍了框架柱配筋率的要求和计算方法，并就框架柱配筋率的设计、施工和检测提出了相应的建议。

一、框架柱与钢筋配筋率的要求框架柱的数量、尺寸以及与钢筋的搭接方式直接决定了框架柱与钢筋的配筋率。

框架柱配筋率的设计原则是：应根据其结构的分析来决定每一种构件的框架柱配筋率。

框架柱与钢筋的配筋率一般按受力类型来确定，如架空和悬挑梁要求框架柱配筋率较低，框架柱受压梁要求较高。

框架柱与钢筋配筋率的具体要求可参照《建筑构造设计规范》施工图绘制的执行标准等相关文件的规定。

二、框架柱和钢筋配筋率的计算方法框架柱与钢筋的配筋率是指框架柱所能承受的抗弯和抗压钢筋总长度与框架柱钢筋总长度之比，简记作框架柱与钢筋之间的配筋率为λ。

其计算公式为λ=（l/L）×100％，其中l为抗弯和抗压钢筋总长度，L为框架柱钢筋总长度。

三、框架柱配筋率的设计施工和检测（1）设计施工框架柱的配筋率必须符合技术规范的要求，以减少抗压力与抗弯力的影响，避免构件在使用中出现损坏。

一般而言，框架柱的配筋率越高，结构的承载能力越大。

在设计施工的过程中，要明确实施配筋的位置、钢筋的尺寸、材料和施工方法，并根据计算结果确定框架柱与钢筋的配筋率。

（2）施工检测施工检测是控制结构质量的重要环节。

现场施工过程中，应定期进行检测，以确保框架柱与钢筋的配筋率符合设计要求。

检测重点是检查框架柱钢筋的数量、位置和材料。

它也可以依据结构力学分析的结果进行实验检测，以保证构件的受力性能。

四、总结框架柱与钢筋的配筋率是结构力学设计中不可或缺的内容。

要保证构件具有足够的承载能力，就要根据结构分析结果确定框架柱配筋率，并在设计施工过程中控制其符合设计要求，同时定期对框架柱钢筋的位置、数量和材料进行检查，以保证构件的受力性能。

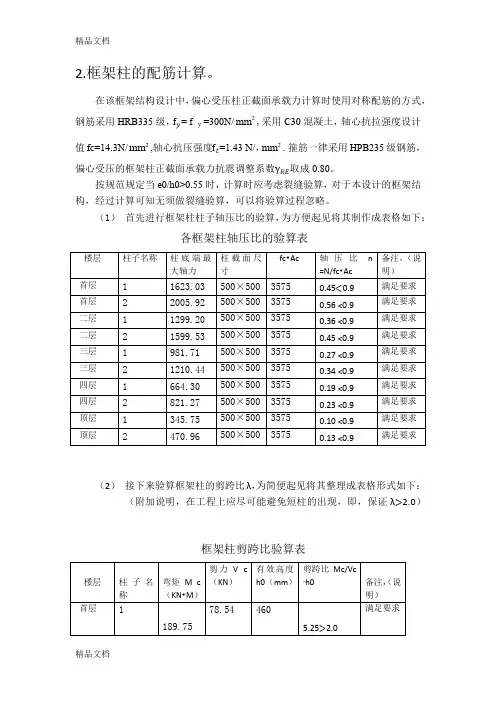

2.框架柱的配筋计算。

在该框架结构设计中，偏心受压柱正截面承载力计算时使用对称配筋的方式，钢筋采用HRB335级，f y= f＇y =300N/2mm,采用C30混凝土，轴心抗拉强度设计值fc=14.3N/2mm.箍筋一律采用HPB235级钢筋，mm,轴心抗压强度f t=1.43 N/，2偏心受压的框架柱正截面承载力抗震调整系数γRE取成0.80。

按规范规定当e0/h0>0.55时，计算时应考虑裂缝验算，对于本设计的框架结构，经过计算可知无须做裂缝验算，可以将验算过程忽略。

（1）首先进行框架柱柱子轴压比的验算，为方便起见将其制作成表格如下：各框架柱轴压比的验算表（2）接下来验算框架柱的剪跨比λ，为简便起见将其整理成表格形式如下：（附加说明，在工程上应尽可能避免短柱的出现，即，保证λ>2.0）框架柱剪跨比验算表(3)框架柱的正截面配筋设计将计算过程及结果整理成下面的表格。

（附加说明：经过计算知本设计的各层框架柱的受压情况都是大偏心受压。

框架柱在大偏心受压情况下的计算过程：10c Nf b h ξα=()()2100'''00.5c s s y s N e f b h h A A f h a αξξ--==-如果经过计算得到'02xh aξ=<，须取'2xa=，然后再按下面的公式设计和计算框架柱的纵向受力钢筋：''''0()s s y N eA A f h a ==- 。

）首层1柱的正截面配筋设计、计算表(附注：上表中一般层框架柱的计算长度L=1.25H，底层柱的计算长度1.0H。

e0：截面重心偏心矩，ea：附加偏心距，初始偏心矩：ei=e0+ea。

曲率修正系数ζ1=0.5fcA/N或1.0，长细比影响系数ζ2=1.15-0.01L/h或1.0。

η=1+212)/(/14001ξξ⨯⨯⨯hlheiξb:界限受压区高度，ξ：实际受压区高度，当ξ≤ξb为大偏心受压构件，否则为小偏心受压构件。

框架柱的配筋和尺寸要求：【建筑抗震规范】6.3【混凝土结构设计规范】11.4【高规】6.4(1):柱纵向受力钢筋的最小总配筋率应按表637-1采用，同时每一侧配筋率不应小于0.2%;对于建造在"类场地且较高的高层建筑，最小总配筋率应增加0.1%。

(2):表6.3.7-1柱截面纵向钢筋的最小总配筋率(百分率)注：①表中括号内数值用于框架结构的柱②钢筋强度标准值为400MPa时，表中数值应增加0.05 ; 钢筋强度标准值小于400MPa寸，表中数值应增加0.1。

③混凝土强度等级高于C60时，上述数值应相应增加0.1。

(3):柱总配筋率不应大于5%(4):矩形柱截面宽度和高度，四级或不超过2层时不宜小于300mm 一、二、三级且超过2层时不宜小于400mm圆柱的直径四级或不超过2层时不宜小于350mm 一、二、三级且超过2层时不宜小于450mm(5):剪跨比宜大于2 (不形成短柱)；三级轴压比限值为0.85 ,二级为0.75 ;长短边之比不宜大于3; 一级框架短柱的每侧纵向钢筋配筋率不宜大于1.2%’（6）纵筋配置原则：满足最小（大）配筋率要求柱纵筋间距不大于200，净间距不小于50。

一般取150-200。

（大于600的柱子，一侧至少配5根钢筋才能满足间距要求，先在pkpm中改看配筋是否满足，再在施工图中进行手改。

）上下层纵筋的钢筋直径等级差不超过2级。

（柱子，墙等竖向钢筋采用电渣压力焊直径等级差不超过7mm钢筋焊接及验收规程2012）（7）箍筋配置原则：①柱箍筋加密区的箍筋肢距：一级不宜大于200mm二、三级不宜大于250mm四级不宜大于300mm柱箍筋加密范围：1）柱端，取截面高度（圆柱直径）、柱净高的1/6、和500mml的最大值。

2）底层柱的下端不小于柱净高的1/3。

3）刚性地面上下各500mm 4）剪跨比不大于2的柱（短柱）以及因为设置填充墙等形成的柱净高与柱截面高度比不大于4的柱、框支柱、一级和二级框架的角柱，取全高。

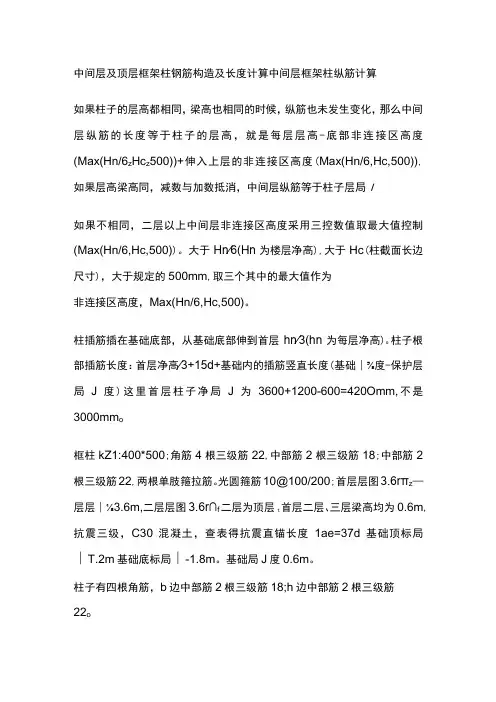

中间层及顶层框架柱钢筋构造及长度计算中间层框架柱纵筋计算如果柱子的层高都相同，梁高也相同的时候，纵筋也未发生变化，那么中间层纵筋的长度等于柱子的层高，就是每层层高-底部非连接区高度(Max(Hn/6z Hc z500))+伸入上层的非连接区高度(Max(Hn/6,Hc,500)),如果层高梁高同，减数与加数抵消，中间层纵筋等于柱子层局I如果不相同，二层以上中间层非连接区高度采用三控数值取最大值控制(Max(Hn/6,Hc,500))。

大于Hn∕6(Hn为楼层净高),大于Hc(柱截面长边尺寸)，大于规定的500mm,取三个其中的最大值作为非连接区高度，Max(Hn/6,Hc,500)。

柱插筋插在基础底部，从基础底部伸到首层hn∕3(hn为每层净高)o柱子根部插筋长度：首层净高∕3+15d+基础内的插筋竖直长度(基础∣⅝度-保护层局J度)这里首层柱子净局J为3600+1200-600=420Omm,不是3000mm o框柱kZ1:400*500;角筋4根三级筋22,中部筋2根三级筋18;中部筋2根三级筋22,两根单肢箍拉筋。

光圆箍筋10@100/200;首层层图3.6rπz—层层∣⅛3.6m,二层层图3.6r∩f二层为顶层t首层二层、三层梁高均为0.6m,抗震三级，C30混凝土，查表得抗震直锚长度1ae=37d基础顶标局∣T.2m基础底标局∣-1.8m。

基础局J度0.6m。

柱子有四根角筋，b边中部筋2根三级筋18;h边中部筋2根三级筋22o首层柱高从基础顶部算到首层梁顶部，减去基础下面伸上来有一个非连接区高度1/3Hn,上升到2层也有一个非连接区高度（Max（Hn/6,Hc,500））o首层柱子的高度减去首层非连接区高度，再加上二层非连接区高度，就是首层纵筋长度。

对于嵌固部位基础顶部非连接区是1∕3Hn0伸至I」二层及以上中间层（如有多个中间层时）的上部非连接区有三个数据控制。

第一个数据1/6Hn（Hn 为每层的柱净高）。

框架柱纵筋直径：《砼规》(Ⅰ)柱9．3．1 柱中纵向钢筋的配置应符合下列规定：1 纵向受力钢筋直径不宜小于12mm；全部纵向钢筋的配筋率不宜大于5％；3 偏心受压柱的截面高度不小于600mm时，在柱的侧面上应设置直径不小于10mm 的纵向构造钢筋，并相应设置复合箍筋或拉筋；9．3．3 I形截面柱的翼缘厚度不宜小于120mm，腹板厚度不宜小于100mm。

当腹板开孔时，宜在孔洞周边每边设置2～3根直径不小于8mm的补强钢筋，每个方向补强钢筋的截面面积不宜小于该方向被截断钢筋的截面面积。

腹板开孔的I形截面柱，当孔的横向尺寸小于柱截面高度的一半、孔的竖向尺寸小于相邻两孔之间的净间距时，柱的刚度可按实腹I形截面柱计算，但在计算承载力时应扣除孔洞的削弱部分。

当开孔尺寸超过上述规定时，柱的刚度和承载力应按双肢柱计算。

《抗规》6．3．3 梁的钢筋配置，应符合下列各项要求：1 梁端计入受压钢筋的混凝土受压区高度和有效高度之比，一级不应大于0.25，二、三级不应大于0.35。

2 梁端截面的底面和顶面纵向钢筋配筋量的比值，除按计算确定外，一级不应小于0.5，二、三级不应小于0.3。

6．3．4 梁的钢筋配置，尚应符合下列规定：1 梁端纵向受拉钢筋的配筋率不宜大于2.5％。

沿梁全长顶面、底面的配筋，一、二级不应少于2ф14，且分别不应少于梁顶面、底面两端纵向配筋中较大截面面积的1／4；三、四级不应少于2ф12。

2 一、二、三级框架梁内贯通中柱的每根纵向钢筋直径，对框架结构不应大于矩形截面柱在该方向截面尺寸的1／20，或纵向钢筋所在位置圆形截面柱弦长的1／20；对其他结构类型的框架不宜大于矩形截面柱在该方向截面尺寸的1／20，或纵向钢筋所在位置圆形截面柱弦长的1／20。

间距：《砼规》(Ⅰ)柱9．3．1 柱中纵向钢筋的配置应符合下列规定：2 柱中纵向钢筋的净间距不应小于50mm，且不宜大于300mm；4 圆柱中纵向钢筋不宜少于8根，不应少于6根，且宜沿周边均匀布置；5 在偏心受压柱中，垂直于弯矩作用平面的侧面上的纵向受力钢筋以及轴心受压柱中各边的纵向受力钢筋，其中距不宜大于300mm。

2.框架柱的配筋计算。

在该框架结构设计中，偏心受压柱正截面承载力计算时使用对称配筋的方式，钢筋采用HRB335级， = f ＇y =300N/2mm ,采用C30混凝土，轴心抗拉强度设计值fc=14.3N/2mm ,轴心抗压强度 =1.43 N/，2mm .箍筋一律采用HPB235级钢筋，偏心受压的框架柱正截面承载力抗震调整系数 取成0.80。

按规范规定当e0/h0>0.55时，计算时应考虑裂缝验算，对于本设计的框架结构，经过计算可知无须做裂缝验算，可以将验算过程忽略。

（1） 首先进行框架柱柱子轴压比的验算，为方便起见将其制作成表格如下： 各框架柱轴压比的验算表（2） 接下来验算框架柱的剪跨比λ，为简便起见将其整理成表格形式如下：（附加说明，在工程上应尽可能避免短柱的出现，即，保证λ 2.0）框架柱剪跨比验算表(3)框架柱的正截面配筋设计将计算过程及结果整理成下面的表格。

（附加说明：经过计算知本设计的各层框架柱的受压情况都是大偏心受压。

框架柱在大偏心受压情况下的计算过程：10c Nf bh ξα=()()2100'''00.5c s s ysNe f bh h A A fhaαξξ--==-如果经过计算得到'02x h a ξ=<，须取'2x a =，然后再按下面的公式设计和计算框架柱的纵向受力钢筋：''''0()s s y Ne A A f h a ==- 。

） 首层1柱的正截面配筋设计、计算表(附注：上表中一般层框架柱的计算长度L=1.25H，底层柱的计算长度1.0H。

e0：截面重心偏心矩，ea：附加偏心距，初始偏心矩：ei=e0+ea。

曲率修正系数ζ1=0.5fcA/N或1.0，长细比影响系数ζ2=1.15-0.01L/h或1.0。

η=1+212)/(/14001ξξ⨯⨯⨯hlhei:界限受压区高度，：实际受压区高度，当为大偏心受压构件，否则为小偏心受压构件。

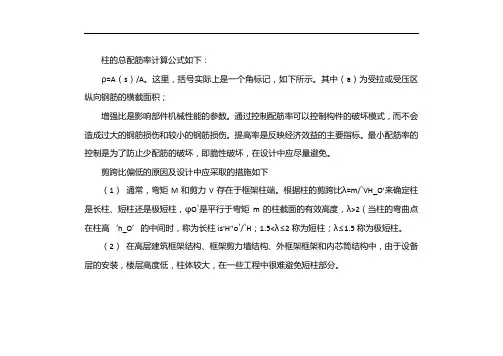

柱的总配筋率计算公式如下：
ρ=A（s）/A。

这里，括号实际上是一个角标记，如下所示。

其中（a）为受拉或受压区纵向钢筋的横截面积；
增强比是影响部件机械性能的参数。

通过控制配筋率可以控制构件的破坏模式，而不会造成过大的钢筋损伤和较小的钢筋损伤。

提高率是反映经济效益的主要指标。

最小配筋率的控制是为了防止少配筋的破坏，即脆性破坏，在设计中应尽量避免。

剪跨比偏低的原因及设计中应采取的措施如下
（1）通常，弯矩M和剪力V存在于框架柱端。

根据柱的剪跨比λ=m/`VH_O'来确定柱是长柱、短柱还是极短柱，φO`是平行于弯矩m的柱截面的有效高度，λ>2（当柱的弯曲点在柱高‘h_O’的中间时，称为长柱is'H''o`/`H；1.5<λ≤2称为短柱；λ≤1.5称为极短柱。

（2）在高层建筑框架结构、框架剪力墙结构、外框架框架和内芯筒结构中，由于设备层的安装，楼层高度低，柱体较大，在一些工程中很难避免短柱部分。

普通三层框架（3-3.2米高，无抗震层）每4-5平方米可设置截面为400*350、4Ф22+4Ф20Ф10◎200/100的框架柱。

顶栏可改为dao300*300
5米跨径框架梁（梁上无梁上柱、重力墙较重结构）截面400*300，框架梁5Ф22 n2Ф16Ф10◎200/100
连续梁350*300 5Ф20 n2Ф12Ф10◎200/100
连续梁与框架梁的距离为2.5米
板为8cm双向加强板Ф12。

框架柱防撞配筋要求一、引言框架柱作为建筑结构的重要支撑构件，其安全性和稳定性对于整个建筑的安全至关重要。

在实际工程中，由于各种因素的影响，框架柱可能会受到撞击力的作用，从而导致结构损伤甚至破坏。

因此，对框架柱进行防撞配筋设计具有重要的现实意义。

本文将从框架柱防撞配筋的必要性、设计原则、计算方法以及实际应用等方面进行详细阐述。

二、框架柱防撞配筋的必要性框架柱在建筑物中承载着竖向荷载和水平荷载的作用，其安全性直接关系到整个建筑的使用寿命和人员安全。

在地震、车辆撞击等突发事件中，框架柱可能会受到较大的撞击力，如果缺乏有效的防撞配筋措施，很容易导致柱体损伤、变形甚至断裂，进而引发严重的安全事故。

因此，对框架柱进行防撞配筋设计是确保建筑安全的重要措施之一。

三、框架柱防撞配筋设计原则1、合理性原则：防撞配筋设计应符合建筑结构的整体要求，确保在撞击力作用下，框架柱能够保持足够的承载能力和稳定性。

2、经济性原则：在满足安全性的前提下，应尽量降低防撞配筋的成本，提高经济效益。

3、可操作性原则：防撞配筋设计应考虑到施工过程的便捷性和可行性，避免过于复杂的施工工艺。

四、框架柱防撞配筋计算方法框架柱防撞配筋的计算主要包括撞击力的确定、配筋量的计算以及配筋布置的优化等方面。

具体步骤如下：1、撞击力确定：根据建筑物所在地区的实际情况和可能的撞击源，选择合适的撞击力模型，计算出框架柱可能受到的撞击力大小。

2、配筋量计算：根据撞击力大小和框架柱的截面尺寸，按照相关规范和公式计算出所需的配筋量。

同时，还需考虑到地震作用等其他因素的影响。

3、配筋布置优化：在满足配筋量的前提下，通过对配筋布置的优化，提高框架柱的抗撞性能。

例如，可以采用环形箍筋、加密箍筋等措施来增强柱体的约束作用。

五、框架柱防撞配筋的实际应用在实际工程中，框架柱防撞配筋设计的应用需要考虑多个方面的因素。

首先，需要根据建筑物的使用功能和重要性等级来确定防撞配筋的设计标准。

盛年不重来，一日难再晨。

及时宜自勉，岁月不待人。

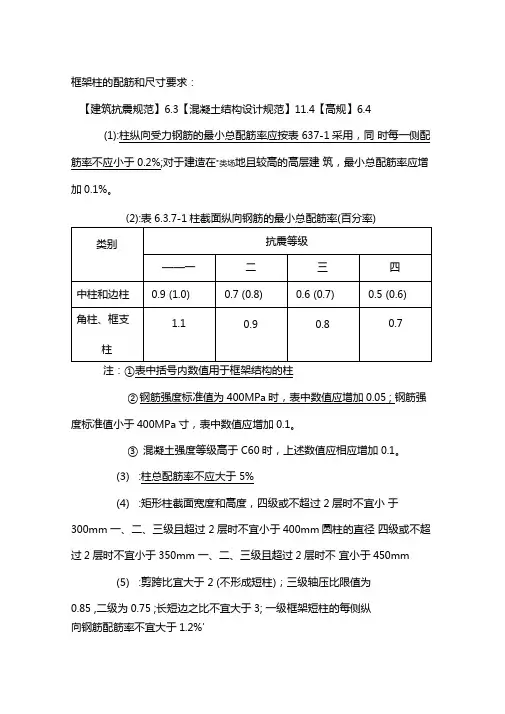

框架柱的配筋和尺寸要求：【建筑抗震规范】6.3【混凝土结构设计规范】11.4【高规】6.4 （1）：柱纵向受力钢筋的最小总配筋率应按表6.3.7-1采用，同时每一侧配筋率不应小于0.2%；对于建造在Ⅳ类场地且较高的高层建筑，最小总配筋率应增加0.1%。

（2）：表6.3.7-1 柱截面纵向钢筋的最小总配筋率（百分率）注：①表中括号内数值用于框架结构的柱。

②钢筋强度标准值为400MPa时，表中数值应增加0.05；钢筋强度标准值小于400MPa时，表中数值应增加0.1。

③混凝土强度等级高于C60时，上述数值应相应增加0.1。

（3）：柱总配筋率不应大于5%。

（4）：矩形柱截面宽度和高度，四级或不超过2层时不宜小于300mm，一、二、三级且超过2层时不宜小于400mm；圆柱的直径四级或不超过2层时不宜小于350mm，一、二、三级且超过2层时不宜小于450mm。

（5）：剪跨比宜大于2（不形成短柱）；三级轴压比限值为0.85，二级为0.75；长短边之比不宜大于3；一级框架短柱的每侧纵向钢筋配筋率不宜大于1.2%。

（6）纵筋配置原则：①满足最小（大）配筋率要求②柱纵筋间距不大于200，净间距不小于50。

一般取150-200。

（大于600的柱子，一侧至少配5根钢筋才能满足间距要求，先在pkpm中改看配筋是否满足，再在施工图中进行手改。

）③上下层纵筋的钢筋直径等级差不超过2级。

（柱子，墙等竖向钢筋采用电渣压力焊直径等级差不超过7mm，钢筋焊接及验收规程2012）（7）箍筋配置原则：①柱箍筋加密区的箍筋肢距：一级不宜大于200mm，二、三级不宜大于250mm，四级不宜大于300mm。

②柱箍筋加密范围：1）柱端，取截面高度（圆柱直径）、柱净高的1/6、和500mm的最大值。

2）底层柱的下端不小于柱净高的1/3。

3）刚性地面上下各500mm。

4）剪跨比不大于2的柱（短柱）以及因为设置填充墙等形成的柱净高与柱截面高度比不大于4的柱、框支柱、一级和二级框架的角柱，取全高。

柱的总配筋率的计算公式如下：
ρ= A（s）/ A。

在这里，括号实际上是一个角标记，如下所示。

其中（a）是拉伸或压缩区域中纵向钢筋的横截面面积;
增强比是影响部件机械性能的参数。

通过控制补强比，可以控制部件的失效模式而不会引起太多的补强破坏和较小的补强破坏。

增长率是反映经济效益的主要指标。

最小钢筋比率的控制是为了防止较少钢筋的破坏，即脆性破坏，在设计中应尽可能避免这种情况。

剪跨比低的原因以及设计中应采取的措施如下
（1）通常，弯矩M和剪力V存在于框架柱的末端。

根据柱的剪跨比，λ= m /`VH_ O'来确定该柱是长柱，短柱还是非常短的柱，而φo'是平行于柱截面的有效高度对于弯矩M，λ> 2（当圆柱的弯曲点在圆柱高度“H”时）_在o的中间，称为长圆柱为'H''o'/`h；1.5 <λ≤2称为短柱；λ≤1.5称为极短柱。

（2）在高层建筑框架结构，框架剪力墙结构，外框架框架框架和内芯管结构中，由于设备地板的安装，地板高度低且立柱大，因此很难避免在某些项目中使用短栏。

可设置普通三层框架（3-3.2m高，无抗震层），框架柱的截面为400 * 350，每4-5平方米为4Ф22 + 4Ф20Ф10△200/100 。

顶部栏可以更改为dao300 * 300
5米跨度框架梁的截面（梁上没有梁和柱，并且重力墙没有重型结构）为400 * 300，框架梁为5Ф22 N2Ф16Ф10200/100
连续光束350 * 300 5Ф20 N2Ф12Ф10△200/100
连续梁与框架梁之间的距离为2.5m
平板是直径为12的8厘米双向加固平板。

框架柱纵筋直径：《砼规》(Ⅰ)柱9．3．1 柱中纵向钢筋的配置应符合下列规定：1 纵向受力钢筋直径不宜小于12mm；全部纵向钢筋的配筋率不宜大于5％；3 偏心受压柱的截面高度不小于600mm时，在柱的侧面上应设置直径不小于10mm 的纵向构造钢筋，并相应设置复合箍筋或拉筋；9．3．3 I形截面柱的翼缘厚度不宜小于120mm，腹板厚度不宜小于100mm。

当腹板开孔时，宜在孔洞周边每边设置2～3根直径不小于8mm的补强钢筋，每个方向补强钢筋的截面面积不宜小于该方向被截断钢筋的截面面积。

腹板开孔的I形截面柱，当孔的横向尺寸小于柱截面高度的一半、孔的竖向尺寸小于相邻两孔之间的净间距时，柱的刚度可按实腹I形截面柱计算，但在计算承载力时应扣除孔洞的削弱部分。

当开孔尺寸超过上述规定时，柱的刚度和承载力应按双肢柱计算。

《抗规》6．3．3 梁的钢筋配置，应符合下列各项要求：1 梁端计入受压钢筋的混凝土受压区高度和有效高度之比，一级不应大于0.25，二、三级不应大于0.35。

2 梁端截面的底面和顶面纵向钢筋配筋量的比值，除按计算确定外，一级不应小于0.5，二、三级不应小于0.3。

6．3．4 梁的钢筋配置，尚应符合下列规定：1 梁端纵向受拉钢筋的配筋率不宜大于2.5％。

沿梁全长顶面、底面的配筋，一、二级不应少于2ф14，且分别不应少于梁顶面、底面两端纵向配筋中较大截面面积的1／4；三、四级不应少于2ф12。

2 一、二、三级框架梁内贯通中柱的每根纵向钢筋直径，对框架结构不应大于矩形截面柱在该方向截面尺寸的1／20，或纵向钢筋所在位置圆形截面柱弦长的1／20；对其他结构类型的框架不宜大于矩形截面柱在该方向截面尺寸的1／20，或纵向钢筋所在位置圆形截面柱弦长的1／20。

间距：《砼规》(Ⅰ)柱9．3．1 柱中纵向钢筋的配置应符合下列规定：2 柱中纵向钢筋的净间距不应小于50mm，且不宜大于300mm；4 圆柱中纵向钢筋不宜少于8根，不应少于6根，且宜沿周边均匀布置；5 在偏心受压柱中，垂直于弯矩作用平面的侧面上的纵向受力钢筋以及轴心受压柱中各边的纵向受力钢筋，其中距不宜大于300mm。

框架柱的配筋和尺寸要求：【建筑抗震规范】6.3【混凝土结构设计规范】11.4【高规】6.4(1):柱纵向受力钢筋的最小总配筋率应按表637-1采用，同时每一侧配筋率不应小于0.2%;对于建造在"类场地且较高的高层建筑，最小总配筋率应增加0.1%。

(2):表6.3.7-1柱截面纵向钢筋的最小总配筋率(百分率)注：①表中括号内数值用于框架结构的柱②钢筋强度标准值为400MPa时，表中数值应增加0.05 ; 钢筋强度标准值小于400MPa寸，表中数值应增加0.1。

③混凝土强度等级高于C60时，上述数值应相应增加0.1。

(3):柱总配筋率不应大于5%(4):矩形柱截面宽度和高度，四级或不超过2层时不宜小于300mm 一、二、三级且超过2层时不宜小于400mm圆柱的直径四级或不超过2层时不宜小于350mm 一、二、三级且超过2层时不宜小于450mm(5):剪跨比宜大于 2 (不形成短柱)；三级轴压比限值为0.85 ,二级为0.75 ;长短边之比不宜大于3; 一级框架短柱的每侧纵向钢筋配筋率不宜大于1.2%’（6）纵筋配置原则：满足最小（大）配筋率要求柱纵筋间距不大于200，净间距不小于50。

一般取150-200。

（大于600的柱子，一侧至少配5根钢筋才能满足间距要求，先在pkpm中改看配筋是否满足，再在施工图中进行手改。

）上下层纵筋的钢筋直径等级差不超过2级。

（柱子，墙等竖向钢筋采用电渣压力焊直径等级差不超过7mm钢筋焊接及验收规程2012）（7）箍筋配置原则：①柱箍筋加密区的箍筋肢距：一级不宜大于200mm二、三级不宜大于250mm四级不宜大于300mm柱箍筋加密范围：1）柱端，取截面高度（圆柱直径）、柱净高的1/6、和500mml的最大值。

2）底层柱的下端不小于柱净高的1/3。

3）刚性地面上下各500mm 4）剪跨比不大于2的柱（短柱）以及因为设置填充墙等形成的柱净高与柱截面高度比不大于4的柱、框支柱、一级和二级框架的角柱，取全高。

框架柱的配筋计算选取第一层柱进行计算和配筋： 1.柱的正截面承载力计算柱的配筋采用对称式（以利于不同方向的地震作用），为便于施工，柱子纵向钢筋绑扎接头，应避开箍筋加密区。

搭接、锚固及截断见混凝土结构施工整体平面整体表示方法制图规则和构造详图，03G101—1。

柱截面尺寸为550550mm mm ⨯，'35s s a a mm ==，055035515h mm =-=。

（1）确定钢筋和混凝土的材料强度及几何参数采用30C 混凝土，2300/y f N mm =，214.3/c f N mm =，采用335HRB 级钢筋，'2300/y y f f N mm ==，21.43/t f N mm =，1 1.0α=，0.55b ξ=。

a. A 轴线外柱查柱组合表可以知道A 轴线外柱 max 129.72M KN m =⋅，max 1322.85N KN =。

（2）判断大小偏心受压0.50.514.35505502162.88b c N f A KN ==⨯⨯⨯=0.52162.88 1.64 1.01322.851322.85b c N f A N ===>，截面破坏时为大偏心受压破坏。

原始偏心距 30129.7210981322.85M e mm N ⨯=== 附加偏心距 55018.3203030a he mm ===<，取20a e mm =初始偏心距 i 09820118a e e e mm =+=+=1max max 0.52162.881.64 1.01322.85b c N f A N N ξ====>，取1 1.0ξ= 02 1.150.01 1.150.01 6.0 1.09 1.0lhξ=-=-⨯=>，取2 1.0ξ=底层框架柱的计算长度为 001.0330033006.05550l H l h ====>所以需要考虑偏心距增大系数220120111()1 6.0 1.0 1.0 1.1111814001400515i l e hh ηξξ=+=+⨯⨯⨯=⨯⨯ /2 1.11118550/235370.98i s e e h a mm η=+-=⨯+-=（3）求s A 和'sA200322(10.5)()1322.8510370.9814.35505150.55(10.50.55)3563.43300(51535)c s s y s Ne f bh A A f h a mm ξξ--'=='-⨯⨯-⨯⨯⨯⨯-⨯==-23563.43 2.36550550ρ⨯==⨯﹪选配428422φφ+实际配筋面积为23983s s A A mm '==。

钢筋算量公式一、基础1、独立基础：（1）长宽小于2500mm长度=总长—2c(保护层)根数=[总长—2×min（75，s/2）]÷间距+1（2）长宽大于等于2500mm长度=总长—c—0.1L（基础长宽）根数=[总长—min（75，s/2）—c] ÷间距+12、圆形独立基础：（1）正交配筋长度=2×根号下[R²-（R-h拱高）²]-2c根数=[D—2×min（75，s/2）] ÷间距+1（2）放射配筋径向钢筋长度=D—2c 根数=π（R—c）÷间距环行钢筋长度=π（R1—c）根数=[R—min（75，s/2）]÷间距其中R1依次减小3、条形基础：受力筋的长度=板底宽度—2c根数=（总长—2×s/2）÷间距+1分布筋长度=净长+2c+2×150根数=（底板宽度—2×s/2）÷间距+14、基础梁：底部贯通筋=总长+2×50—2c+2×15d顶部贯通筋=总长+2×50—2c+2×12d基础梁柱内有箍筋箍筋起始距离为50mm底部端部不贯通筋=轴间距÷3+伸至端部-c+15d底部中部不贯通筋=(轴间距÷3) ×2顶部端部不贯通筋=轴间距÷3+伸至端部-c+12d顶部中部不贯通筋=(轴间距÷3) ×2梁顶一平变截面的底部外伸贯通筋：伸至外伸尽端弯折12d，外伸段按斜长计算。

顶部伸至外伸尽端弯折12d。

梁底一平变截面的顶部外伸贯通筋：伸至外伸尽端弯折12d，外伸段按斜长计算。

底部伸至外伸尽端弯折12d。

梁底有高差的（高差小于梁高）：底部—梁底高差坡度为45°，低部钢筋锚进高粱内la，高部钢筋伸进低梁la。

顶部—低位钢筋锚入lae，高位上排钢筋伸至住外边下弯至低位梁顶再加lae，高位下排钢筋总锚长lae。
