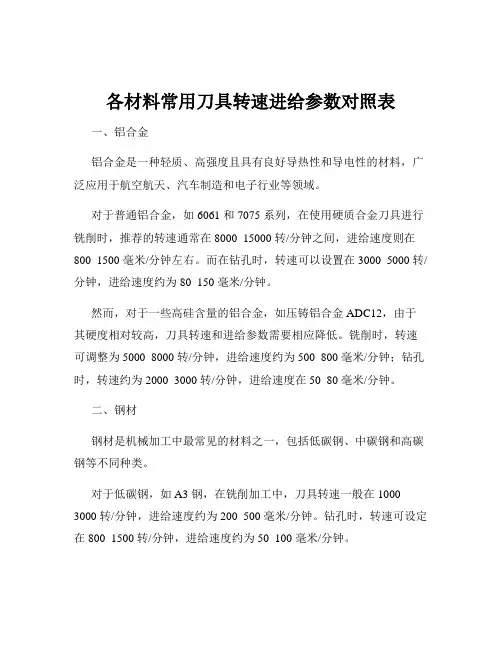

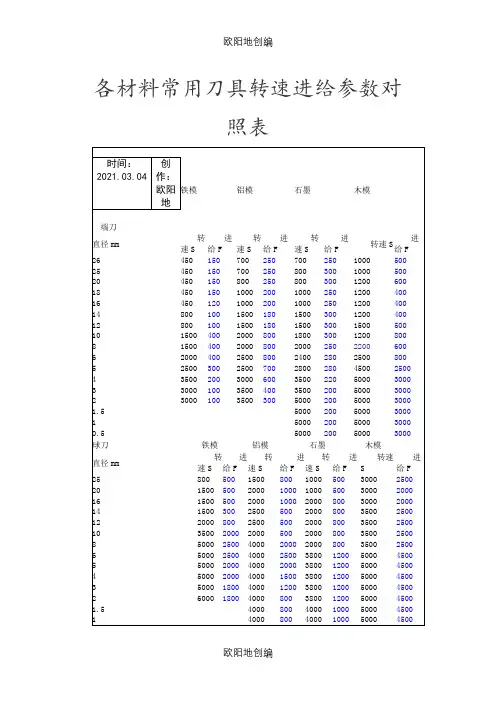

各材料常用刀具转速进给参数对照表一、钢材钢材是机械加工中最常用的材料之一，其种类繁多，性能各异。
一般来说，低碳钢的硬度较低，加工时刀具转速可以相对较高，进给速度也可以适当加快。
例如，使用硬质合金刀具加工低碳钢时，转速可设置在 800 1200 转/分钟，进给速度为 015 025 毫米/转。
中碳钢的硬度和强度比低碳钢有所提高，因此刀具转速和进给速度需要相应降低。
转速通常在 600 900 转/分钟，进给速度约为 01 02 毫米/转。
高碳钢的硬度较高，加工难度较大，刀具转速一般控制在 400 600 转/分钟，进给速度为 008 015 毫米/转。
二、铝材铝材具有良好的延展性和导热性，加工相对容易。
在加工铝材时，刀具转速可以较高，以提高加工效率。
使用高速钢刀具，转速可达到1500 2000 转/分钟，进给速度为 02 03 毫米/转。
而采用硬质合金刀具时，转速甚至可以超过 2000 转/分钟，进给速度可达 03 05 毫米/转。
需要注意的是，在加工薄壁铝材零件时，为了防止变形，应适当降低转速和进给速度。
三、铜材铜材的延展性较好，切削时容易产生积屑瘤，影响加工表面质量。
对于黄铜，刀具转速一般在 600 1000 转/分钟，进给速度为 01 02 毫米/转。
青铜的硬度相对较高，转速可控制在 400 800 转/分钟，进给速度为 008 015 毫米/转。
四、铸铁铸铁的硬度较高，脆性较大。
在加工灰铸铁时，刀具转速通常在300 500 转/分钟，进给速度为 005 01 毫米/转。
球墨铸铁的韧性较好，加工时转速可以适当提高到 400 600 转/分钟，进给速度为 008 015 毫米/转。
五、工程塑料工程塑料的种类丰富，常见的有尼龙、聚碳酸酯等。
由于塑料的熔点较低，切削时容易产生粘连，因此刀具转速不宜过高。
一般来说，转速在 500 800 转/分钟，进给速度为 01 02 毫米/转。
六、不锈钢不锈钢具有较高的强度和耐腐蚀性，但加工难度较大。
