形位公差讲义CAD标注

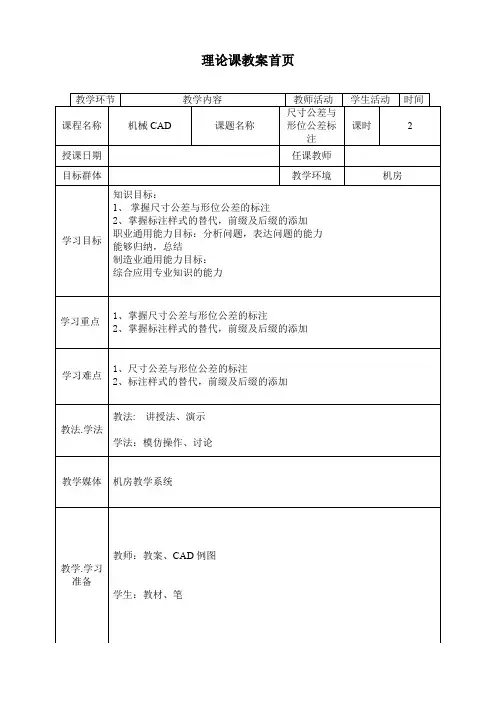

理论课教案首页
AutoCAD中特殊符号的输入
%%C标注直径（￠）符号
%%P标注度（0）符号
%%D标注正负公差（±）符号
尺寸数字不可被任何图线所通过，当不可避免时，必须将图线断开。

公差格式/“方式”有“无”、“对称”、
样式的替代
在进行，尺寸标注是，常常有个别尺寸与所设标注样式相近但不相同。

若修改相近的标注样式，将使所有的该样式标注的尺寸都改变；若再创建新的标注样式又显得繁琐。

替代功能可
2、创建尺寸公差标注样式“公差2”设置如下，基于“文字与尺寸线平行”标注样式。

3、用多行文字编辑器来标注尺寸公差
由于机械制工程图中的尺寸公差是各种各样的，如按创建公差标注样式的方法来标注，是一个很繁琐的工作，即使使用样式替代功能，也是不方便的。

用多行文字编辑器来进行尺

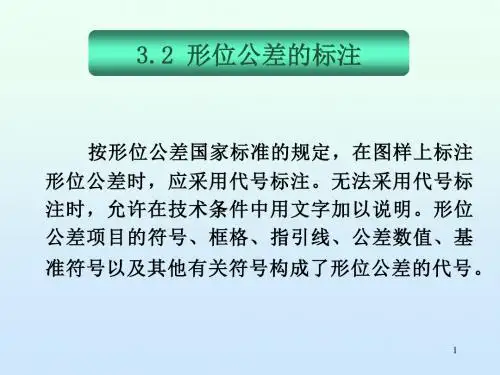

三、形位公差的标注
形位公差在机械图形中是极为重要的，标注形位公差在AutoCAD中有两种方法。

1)、单击“符号”列第一个或第二个
弹出“符号”对话进行符号选择，
2)单击“公差”列前面的框，可
插入一个直径的符号￠
3)在“公差”框中输入公差数值，如有公差包容条件，可单击公差后面的
框，弹出“附加符号”对话框，选择相应的包容符号。

［小结］
1、尺寸公差的标注
2、形位公差的标注
（1）先选标注-公差命令，打开形位。

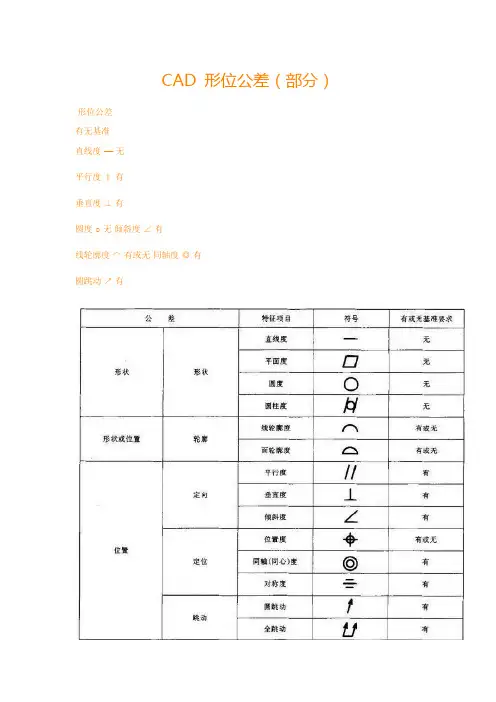

CAD 形位公差（部分）形位公差有无基准直线度—无平行度‖有垂直度⊥有圆度○无倾斜度∠有线轮廓度⌒有或无同轴度◎有圆跳动↗有1) 直线度表2-2为几种直线度公差在图样上标注的方式.形位公差在图样上用框格注出,并用带箭头的指引线将框格与被测要素相连,箭头指在有公差要求的被测要素上.一般来说,箭头所指的方向就是被测要素对理想要素允许变动的方向.通常形状公差的框格有两格,第一格中注上某项形状公差要求的符号,第二格注明形状公差的数值.2) 平面度表2-3为平面度公差要求的标注方式.平面度公差带只有一种,即由两个平行平面组成的区域,该区域的宽度即为要求的公差值.3) 圆度表2-4表示圆度公差在图样上的标注方式.在圆度公差的标注中,箭头方向应垂直于轴线或指向圆心.4) 圆柱度如表2-5所示,由于圆柱度误差包含了轴剖面和横剖面两个方面的误差,所以它在数值上要比圆度公差为大.圆柱度的公差带是两同轴圆柱面间的区域,该两同轴圆柱面间的径向距离即为公差值.3,定向公差有哪些,各自的含义是什么,如何标注答:定向公差有平行度,垂直度和倾斜度.其含义和标注如下:1) 平行度 QQ 734482554对平行度误差而言,被测要素可以是直线或平面,基准要素也可以是直线或平面,所以实际组成平行度的类型较多.表2-7中表示出一些标注平行度公差要求的示例.其中,基准符号是用一粗短划线和带圆圈的字母标注,字母方向始终是正位,基准是中心要素时,粗短划线的引出线必须和有关尺寸线对齐.2) 垂直度垂直度和平行度一样,也属定向公差,所以在分析上这两种情况十分相似.垂直度的被测和基准要素也有直线和平面两种.表2-8是几种垂直度标注的示例.3) 倾斜度倾斜度也是定向公差.由于倾斜的角度是随具体零件而定的,所以在倾斜度的标注中,总需用将要求倾斜的角度作为理论正确角度标注出,这是它的特点.表2-9举出了一些零件标注倾斜度公差的示例.4,定位公差有哪些,各自的含义是什么,如何标注QQ 734482554答:定位公差有同轴度,对称度,位置度,圆跳动和全跳动.其含义和标注如下:1) 同轴度同轴度是定位公差,理论正确位置即为基准轴线.由于被测轴线对基准轴线的不同点可能在空间各个方向上出现,故其公差带为一以基准轴线为轴线的圆柱体,公差值为该圆柱体的直径,在公差值前总加注符号"φ".表2-10为同轴度公差标注的示例.2) 对称度对称度和同轴度相似,也是定位公差.但对称度的被测要素和基准要素可以是一直线或一平面,所以形式比同轴度要多.表2-11举出了对称度公差标注的示例.3) 位置度位置度误差是被测实际要素偏离其理论位置的结果.理论位置由理论正确尺寸决定,所以标注位置度公差要求时,总要标出带框的理论正确尺寸.另外,有位置度要求的要素除线和面以外,还有点的位置.表2-12举出了位置度公差标注的示例.4) 圆跳动圆跳动分径向,端面和斜向三种.跳动的名称是和测量相联系的.测量时零件绕基准轴线回转.测量用指示表的测头接触被测要素.回转时指示表指针的跳动量就是圆跳动的数值.指示表测头指在圆柱面上为径向圆跳动,指在端面为端面圆跳动,垂直指向圆锥素线上为斜向圆跳动.表2-13举出了标注圆跳动的一些示例.5) 全跳动QQ 734482554全跳动公差是关联实际被测要素对其理想要素的允许变动量.当理想要素是以基准轴线为轴线的圆柱面时,称为径向全跳动;当理想要素是与基准轴线垂直的平面时,称为端面(轴向)全跳动.表2-13和表2-14中(a),(b),(c)的零件是相同的,但全跳动和圆跳动不同.径向圆跳动只是在某一横剖面测量的跳动量,端面圆跳动只是在端面某一半径上测量的跳动量.径向全跳动在用指示表和被测圆柱面接触测量时,除工件要围绕基准轴线转动外,指示表还得相对于工件作轴向移动,以便在整个圆柱面上测出跳动量.端面全跳动在测量时,工件除要围绕基准轴线转动外,指示表还得相对于工件作垂直回转轴线的运动,以便在整个端面上测得跳动量.对同一零件,全跳动误差值总大于圆跳动误差值.5,轮廓公差有哪些,各自的含义是什么,如何标注答:形状公差有线轮廓度和面轮廓度度.其含义和标注如下:线轮廓度和面轮廓度根据有无基准要求可分属于形状和位置公差两种,无基准要求的属形状公差,有基准要求的属位置公差.表2-6中表示线,面轮廓度公差标注的几种形式.6,形位公差的标注应注意哪些问题答:形位公差的标注应注意以下问题:(1) 形位公差内容用框格表示,框格内容自左向右第一格总是形位公差项目符号,第二格为公差数值,第三格以后为基准,即使指引线从框格右端引出也是这样.(2) 被测要素为中心要素时,箭头必须和有关的尺寸线对齐.只有当被测要素为单段的轴线或各要素的公共轴线,公共中心平面时,箭头可直接指在轴线或中心线,这样标注很简便,但一定要注意该公共轴线中没有包含非被测要素的轴段在内.(3) 被测要素为轮廓要素时,箭头指向一般均垂直于该要素.但对圆度公差,箭头方向必须垂直于轴线.QQ 734482554(4) 当公差带为圆或圆柱体时,在公差数值前需加注符号"φ",其公差值为圆或圆柱体的直径.这种情况在被测要素为轴线时才有.同轴度的公差带总是一圆柱体,所以公差值前总是加上符号"φ";轴线对平面的垂直度,轴线的位置度一般也是采用圆柱体公差带,需在公差值前也加上符号"φ".(5) 对一些附加要求,常在公差数值后加注相应的符号,如(+)符号说明被测要素只许呈腰鼓形外凸,(-)说明被测要素只许呈鞍形内凹,(＞)说明误差只许按符号的小端方向逐渐减小.如形位公差要求遵守最大实体要求时,则需加符号○m.在框格的上,下方可用文字作附加的说明.如对被测要素数量的说明,应写在公差框格的上方;属于解释性说明(包括对测量方法的要求)应写在公差框格的下方.例如:在离轴端300mm处;在a,b范围内等.QQ 734482554。

cad形位公差基准符号【原创版】目录1.基准符号的定义与作用2.基准符号的选取与标注方法3.形位公差的定义与作用4.形位公差与基准符号的关系5.如何在 CAD 中标注形位公差及基准符号正文一、基准符号的定义与作用基准符号是 CAD（计算机辅助设计）中的一种标注，用于确定被测要素的方向或位置。

在机械制造图中，基准符号好比坐标系的原点，它能够帮助工程师精确地控制零件的尺寸和形状。

基准符号可以选取平面或直线作为参考对象，对于回转面来说，基准通常是其回转轴线。

二、基准符号的选取与标注方法在 CAD 中，基准符号的选取和标注方法如下：1.选取基准符号：通常情况下，平面基准可以选取精度较高的表面作为基准，例如上下箱体的配合面等；轴线类基准可以选取轴的回转工作轴线为基准，例如装轴承部位的公共轴线为基准。

2.标注基准符号：在 CAD 中，基准符号可以用大写字母表示，例如 A、B、C 等。

标注时，应尽量使用较粗的实线（如 5mm），以突出基准符号的重要性。

三、形位公差的定义与作用形位公差是机械制造图中重要的信息标注，用于表示零件加工时允许的尺寸偏差范围。

如果没有形位公差的标注，加工过程中可能会出现无法装配的情况。

例如，在加工一根轴时，必须有单跳动或双跳动的标注，以控制轴在车工加工过程中产生的偏差范围。

四、形位公差与基准符号的关系形位公差和基准符号密切相关。

在机械制造图中，形位公差值是相对于基准符号来标注的，因此，基准符号的选取至关重要。

合理的基准符号能够帮助工程师更好地控制零件的尺寸和形状，确保零件的加工质量和装配效果。

五、如何在 CAD 中标注形位公差及基准符号在 CAD 中，标注形位公差及基准符号的步骤如下：1.打开 CAD 软件，输入“tolerance”命令，打开形位公差面板。

2.在形位公差面板中，选择需要标注的形位公差符号，如平行度、垂直度等。

3.在相应的公差值栏中输入形位公差值。

4.在相应的基准符号栏中输入基准符号，例如 A、B、C 等。

cad公差标注技巧文章标题：CAD公差标注技巧：从简到繁的探索与解析摘要：本文旨在深入探讨CAD（计算机辅助设计）中的公差标注技巧。

我们将从简到繁，由浅入深地介绍这一主题，以帮助读者更好地理解和应用公差标注。

在本文中，我们将首先介绍公差标注的基本概念和重要性，然后探讨不同类型的公差标注，包括尺寸公差、形位公差和表面质量公差等。

进一步地，我们将分享一些实用的技巧和注意事项，以帮助读者在CAD设计中准确且有效地进行公差标注。

最后，我们将总结这一主题，并分享我们对CAD公差标注技巧的观点和理解。

第一部分：引言- 公差标注的定义和背景- 公差标注在CAD设计中的重要性- 本文的目的和结构第二部分：公差标注的基本概念和原则- 尺寸公差和形位公差的区别与定义- 公差标注的符号和规范- 公差带和公差区域的概念第三部分：尺寸公差标注技巧- 尺寸公差标注的基本步骤- 不同类型的尺寸公差标注方法和应用场景- 尺寸链和公差叠加的处理技巧第四部分：形位公差标注技巧- 形位公差标注的基本原则和规则- 形位公差的不同符号和应用方法- 复杂形状和曲面的形位公差标注技巧第五部分：表面质量公差标注技巧- 表面质量公差的意义和标注方法- 不同表面质量要求的标注规则和技巧- 表面质量公差与功能要求的关系第六部分：CAD公差标注的实用技巧和注意事项- CAD软件中公差标注功能的使用方法- 公差标注与设计语义的统一性- 公差标注的清晰性和一致性的保证第七部分：总结与回顾- CAD公差标注技巧的核心要点回顾- 对CAD公差标注技巧的观点和理解- 指导读者进一步学习和应用的建议结论：本文从简到繁地探讨了CAD公差标注技巧，深入介绍了公差标注的基本概念和原则，并分享了尺寸公差、形位公差和表面质量公差等不同类型的标注方法和技巧。

通过本文的学习，读者将能够更好地理解和应用CAD公差标注，提高设计的准确性和效率。

字数：3060字观点和理解：CAD公差标注技巧在CAD设计中扮演着重要的角色，能够确保设计的精度和可制造性。
