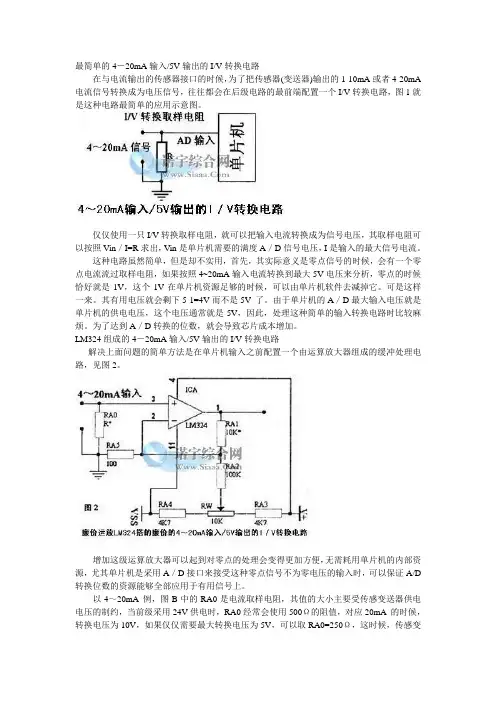

实用的4～20mA输入/0～5V输出的I/V转换电路最简单的4－20mA输入/5V输出的I/V转换电路在与电流输出的传感器接口的时候，为了把传感器(变送器)输出的1-10 mA或者4-20mA电流信号转换成为电压信号，往往都会在后级电路的最前端配置一个I/V转换电路，图1就是这种电路最简单的应用示意图。
仅仅使用一只I/V转换取样电阻，就可以把输入电流转换成为信号电压，其取样电阻可以按照Vin／I=R求出，Vin是单片机需要的满度A／D信号电压，I是输入的最大信号电流。
这种电路虽然简单，但是却不实用，首先，其实际意义是零点信号的时候，会有一个零点电流流过取样电阻，如果按照4~20mA输入电流转换到最大5V 电压来分析，零点的时候恰好就是1V，这个1V在单片机资源足够的时候，可以由单片机软件去减掉它。
可是这样一来。
其有用电压就会剩下5-1=4V而不是5V 了。
由于单片机的A／D最大输入电压就是单片机的供电电压，这个电压通常就是5V，因此，处理这种简单的输入转换电路时比较麻烦。
为了达到A／D转换的位数，就会导致芯片成本增加。
LM324组成的4－20mA输入/5V输出的I/V转换电路解决上面问题的简单方法是在单片机输入之前配置一个由运算放大器组成的缓冲处理电路，见图2。
增加这级运算放大器可以起到对零点的处理会变得更加方便，无需耗用单片机的内部资源，尤其单片机是采用A／D接口来接受这种零点信号不为零电压的输入时，可以保证A/D转换位数的资源能够全部应用于有用信号上。
以4～20mA 例，图B中的RA0是电流取样电阻，其值的大小主要受传感变送器供电电压的制约，当前级采用24V供电时，RA0经常会使用500Ω的阻值，对应20mA 的时候，转换电压为10V，如果仅仅需要最大转换电压为5V，可以取RA0=250Ω，这时候，传感变送器的供电只要12V就够用了。
因为即使传送距离达到1000米，RA0最多也就几百Ω而已。

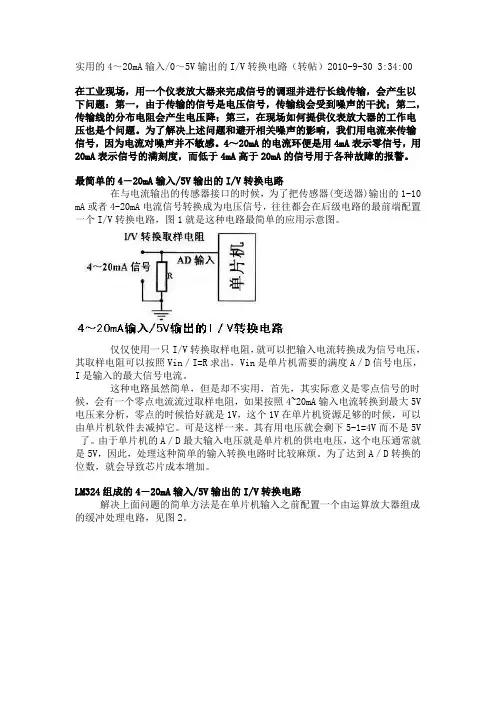

4-20毫安电流转1-5V电压转换电路最简单的4－20mA输入/5V输出的I/V转换电路在与电流输出的传感器接口时，为把传感器(变送器)输出的1-10mA或者4 -20mA电流信号转换成为电压信号，往往都会在后级电路的最前端配置一个I /V转换电路，图1就是这种电路最简单的应用示意图。
仅使用一只I/V转换取样电阻，就能够把输入电流转换成为信号电压，其取样电阻可以按照Vin／I=R求出，Vin是单片机须要的满度A／D信号电压，I是输入的最大信号电流。
这样的电路虽然简单，但却不实用，首先，其实际意义是零点信号的时候，会有一个零点电流流过取样电阻，如果按照4~20mA输入电流转换到最大5 V电压来分析，零点的时候恰好是1V，这个1V在单片机资源足够的时候，可以由单片机软件去减掉它。
可是这样一来。
其有用电压就会剩下5-1=4V而不是5V了。
由于单片机的A／D最大输入电压就是单片机的供电电压，这个电压通常就是5V，因此，处理这种简单的输入转换电路时比较麻烦。
为了达到A／D转换的位数，就会导致芯片成本增加。
LM324组成的4－20mA输入/5V输出的I/V转换电路解决上面问题的简单方法是在单片机输入之前配置一个由运算放大器组成的缓冲处理电路，见图2。
增加这级运算放大器可以起到对零点的处理会变得更加方便，无需耗用单片机的内部资源，尤其单片机是采用A／D接口来接受这种零点信号不为零电压的输入时，可以保证A/D转换位数的资源能够全部应用于有用信号上。
以4～20mA 例，图B中的RA0是电流取样电阻，其值的大小主要受传感变送器供电电压的制约，当前级采用24V供电时，RA0经常会使用500Ω的阻值，对应20mA 的时候，转换电压为10V，如果仅仅需要最大转换电压为5V，可以取RA0=250Ω，这时候，传感变送器的供电只要12V就够用了。
因为即使传送距离达到1000米，RA0最多也就几百Ω而已。
同时，线路输入与主电路的隔离作用，尤其是主电路为单片机系统的时候，这个隔离级还可以起到保护单片机系统的作用。
4-20mA/0-5V转换电路讨论专题作者：佚名 来源：本站整理 发布时间：2009-11-20 16:36:11为了满足模拟前端设计的需要，本专区特此推出模拟前端设计应用专题进行讨论。
希望模拟高手或有经验的工程师们进来一起讨论和分享设计心得。
这只是我们微控技术论坛的模拟前端一个新的开端，也是新的一个尝试。
同时我们也会结合MSP430单片机、ADC前端电路一起结合讨论。
以下是我们开始的第一个专题：<<关于4-20mA/0-5V转换电路>>，大家可以就这个话题发表你的成功设计经历和成功硬件电路....。
引言<<4～20mA传感器数据处理新途径>> 秦严定 迟文焕在单片机控制的许多应用场合，都要使用传感器来将单片机不能直接测量的信号转换成单片机可以处理的电模拟信号，如压力传感器、温度传感器、流量传感器等。
早期的传感器大多为电压输出型，即将测量信号转换为0-5V电压输出，通过模拟数字转换电路转换为数字信号供单片机读取、控制。
但在信号需要远距离传输或使用环境中电网干扰较大的场合，电压输出型传感器的使用受到了限制，暴露了抗干扰能力较差等缺点，而电流输出型传感器以其具有较高的抗干扰能力得到了广泛应用。
电压输出型压力传感器抗干扰能力差，有时输出的直流电压上还叠加有交流成分，使单片机产生误判断，控制出现错误，严重时还会损坏设备。
如测压范围为以0～35Mpa的输出压力传感器为例进行叙述。
对于输出0～20mA的传感器0mA电流对应0MPa压力值，输出4～20mA的传感器4mA电流对应0MPa压力值，两类传感器的20mA电流都对应35MPa压力值。
对于输出0～20mA的传感器，在电路设计上我们只需选择合适的降压电阻，通过A/D转换器直接将电阻上的电压转换为数字信号即可，电路调试及数据处理都比较简单。
对于输出4～20mA的传感器，电路调试及数据处理上都比较烦琐。
但这种传感器能够在传感器线路不通时，通过是否能检测到正常范围内的电流，判断电路是否出现故障，因此使用更为普遍。
4～20mA输入/0～5V输出的I/V转换电路在与电流输出的传感器接口的时候，为了把传感器(变送器)输出的1-10mA或者4-20mA电流信号转换成为电压信号，往往都会在后级电路的最前端配置一个I/V转换电路，图1就是这种电路最简单的应用示意图。
仅使用一只I/V转换取样电阻，就可以把输入电流转换成为信号电压，其取样电阻可以按照Vin／I=R求出，Vin是单片机需要的满度A／D信号电压，I是输入的最大信号电流。
这种电路虽然简单，但是却不实用，首先，其实际意义是零点信号的时候，会有一个零点电流流过取样电阻，如果按照4~20mA输入电流转换到最大5V电压来分析，零点的时候恰好就是1V，这个1V在单片机资源足够的时候，可以由单片机软件去减掉它。
可是这样一来。
其有用电压就会剩下5-1=4V而不是5V了。
由于单片机的A／D最大输入电压就是单片机的供电电压，这个电压通常就是5V，因此，处理这种简单的输入转换电路时比较麻烦。
为了达到A／D转换的位数，就会导致芯片成本增加。
LM324组成的4－20mA输入/5V输出的I/V转换电路解决上面问题的简单方法是在单片机输入之前配置一个由运算放大器组成的缓冲处理电路，见图2。
增加这级运算放大器可以起到对零点的处理会变得更加方便，无需耗用单片机的内部资源，尤其单片机是采用A／D接口来接受这种零点信号不为零电压的输入时，可以保证A/D转换位数的资源能够全部应用于有用信号上。
以4～20mA例，图B中的RA0是电流取样电阻，其值的大小主要受传感变送器供电电压的制约，当前级采用24V供电时，RA0经常会使用500Ω的阻值，对应20mA的时候，转换电压为10V，如果仅仅需要最大转换电压为5V，可以取RA0=250Ω，这时候，传感变送器的供电只要12V就够用了。
因为即使传送距离达到1000米，RA0最多也就几百Ω而已。
同时，线路输入与主电路的隔离作用，尤其是主电路为单片机系统的时候，这个隔离级还可以起到保护单片机系统的作用。
OP07組成的4－20mA輸入/5V輸出的I/V轉換電路OP07組成的4－20mA輸入/5V輸出的I/V轉換電路圖中電路是一種被推薦使用的較好線路，首先，對運放的供電采用了由DIP封裝的TL431組成的高精度穩壓電路，這種TL431采用DIP8封裝，耗散功率達到1W，更改供電電壓只需更換分壓電阻就可以輕易辦到。
其次，運算放大器選擇使用的是高精度低失調的OP07，其參數指標大大優于普通廉價運放。
最為關鍵的是在對零點信號的處理上，可以保證輸入4mA的時候，運放ICC的輸出電壓等于零。
分析一下這部分電路的工作原理：運放ICD的同相輸入端電壓由經過TIA31穩壓后的負電源提供，它通過R15與R14的分壓，取R14上的電壓與R10 上在4mA時的電壓一樣，然后，經過運放的緩沖，從運放輸出接有一只PNP型三極管用于擴展輸出能力，實際這是一個典型的運算放大器穩壓電源，其輸出將跟隨著運放同相端的電壓，可以從接近零的電壓起調。
R10就是4~20mA的I/V轉換電阻，按照上述道理，由于運放的作用，這個電阻的最小取值可以很小，電阻越小越能減輕前方傳感變送器的供電要求。
正是考慮到傳感變送器屬于一種遠傳信號的使用環境，為了防止引入干擾信號，加有輸入濾波電容器C0和兩只1N4148二極管對輸入信號可能出現的危險電壓進行保護。
例如：取R10=25Ω，4mA時，其壓降=0.1V，把ICD的同相端輸入電壓配置為負的0.1V，這樣，輸入信號的0.1V與這個I／V配置的負0.1V恰好互相抵消，ICC輸出將是零電壓。
隨著輸入電流的增大，如果輸入電流是5mA，I/V轉換電壓將是0.125V……如果輸入電流是20mA，I／V取樣電壓就是500mV。
這樣，我們可以把這個電壓放大10倍得到5V滿度輸出，或者放大20倍得到10V滿度輸出。
為了方便工程上的工作方便，減少同時手續，對R10、R15、R14、R01、R02等重要電阻，必須選擇其精度0.1％的E96分度的金屬膜電阻，其溫度漂移參數最好能夠不大于50ppm。
4-20mA电流环，0-5V转4-20mA转换一、分立零件+运算放大器兜0～5V转0～20mA二、采用双Op，双电源之电流环线路（Op在选用的时候需要输出比较大的电流）线路没有做过流保护回路，可自行串入过流保护，和接反保护三、INA133 组成之0～10V转4～20mA，电流环。
然亦可改为0～5V只需修改其求和运算之电阻0～5V转4～20mA之电流环，下面线路图纸中线路仿真因为修改图片中的数据，故而采用之前0～10之数据，仅仅修改电阻与参考电压之值而已。
～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～四、转换芯片使用带有多种保护的V-I转换专用芯片[AM462][XTR110][AD694][AD421]基本功能特点基本功能特点单端接地电压信号转换成电流0/4-20mA 输出集成了多种电路保护功能集成了可调的恒流源/恒压源典型应用• 可调的电压转换电流电路(U/I)• 可调的恒压/恒流源 (可对外提供)• 带有保护的电压调整电路• 对微处理器具有保护功能的输出级 (框架集成电路方案 [1])• 微处理器的周边电路（供电、保护、工业标准模拟输出）AM463规格书下载地址/datasheet-pdf/view/197542/AME/AM462.html4-20mA工业控制应用（视频）/download/trng/webcasts-cn/TI_Mirror_050607/presentation.htmRCV420规格书下载地址/pdf/96277_BURR-BROWN_RCV420.pdfXTR101规格书下载地址/pdf/69214_BURR-BROWN_XTR101.pdf。
4-20mA电流信号转成0-5V或0-10V电压信号1、电流信号转成电压信号，或电压信号转成电流信号，实质就是信号传输中的阻抗变换问题；2、信号传输阻抗匹配，就是满足信号源输出最大信号能量的条件；3、信号传输阻抗匹配，就是信号传输能流最大、衰减最小、畅通无阻、失真变形最小；4、电流信号转成电压信号，就是低阻抗传输转换为高阻抗传输；5、这种阻抗变换，一定要通过阻抗变换设备、阻抗变换电路来实现；6、常用阻抗变换的设备有阻抗变换变压器，例如音响系统的输入输出变压器；7、常用阻抗变换电路，如射极输出电路，在模拟电子电路中经常用作输出级、输入级、中间转换级等；8、超高频闭路电视系统，信号分流用的三通、四通分配器，就是信号匹配阻抗转换器，通过它实现闭路电视系统的阻抗匹配，否则信号将受阻传不出去，或信号失真变形；9、4-20mA电流信号转成0-5V或0-10V电压信号，用什么样的阻抗变换电路、设备，关键看信号的性质，是高频还是低频，是交流还是直流；10、这种在电流信号回路中串入电阻的方法，是错误的，不可取的，是不懂信号传输匹配意义的做法；并电阻没问题的,我们经常这样转化,加250欧姆电阻转换成1-5V,加500欧姆电阻转换成2-10V,至于0-1V,0-2V这两个范围几乎不用,完全能够达到控制要求简单化:4-20MA的信号输出并联一个315欧姆的电阻，就可以转换为1.3-6.3伏的电压信号.再串联两只二极管(降压1.3),就可以转换为0-5伏的电压信号.推荐4个实用的4-20mA输入/0-5V输出的I／V转换电路一、最简单的4～20mA输入/1～5V输出的I／V转换电路应用示意图二、廉价运放LM324搭的廉价的4～20mA输入/0～5V输出的I／V转换电路三、推荐采用运放OP07搭的4～20mA输入/0～5V输出的I／V转换电路四、推荐采用精密的4～20mA输入/0～5V输出的I／V转换专用集成电路RCV420是一种精密的I/V转换电路,也是目前最佳的4-20mA转换0-5V的电路方案，有商用级（0℃－70℃）和工业级（-25℃－+85℃）供你选购。
#1楼主：4-20毫安电流转1-5V电压转换电路贴子发表于：2008/8/14 21:35:04最简单的4－20mA输入/5V输出的I/V转换电路在与电流输出的传感器接口的时候，为了把传感器(变送器)输出的1-10mA或者4-20mA电流信号转换成为电压信号，往往都会在后级电路的最前端配置一个I/V转换电路，图1就是这种电路最简单的应用示意图。
仅仅使用一只I/V转换取样电阻，就可以把输入电流转换成为信号电压，其取样电阻可以按照Vin／I=R求出，Vin是单片机需要的满度A／D信号电压，I是输入的最大信号电流。
这种电路虽然简单，但是却不实用，首先，其实际意义是零点信号的时候，会有一个零点电流流过取样电阻，如果按照4~20mA输入电流转换到最大5V电压来分析，零点的时候恰好就是1V，这个1V在单片机资源足够的时候，可以由单片机软件去减掉它。
可是这样一来。
其有用电压就会剩下5-1=4V而不是5V了。
由于单片机的A／D最大输入电压就是单片机的供电电压，这个电压通常就是5V，因此，处理这种简单的输入转换电路时比较麻烦。
为了达到A／D转换的位数，就会导致芯片成本增加。
LM324组成的4－20mA输入/5V输出的I/V转换电路解决上面问题的简单方法是在单片机输入之前配置一个由运算放大器组成的缓冲处理电路，见图2。
增加这级运算放大器可以起到对零点的处理会变得更加方便，无需耗用单片机的内部资源，尤其单片机是采用A／D 接口来接受这种零点信号不为零电压的输入时，可以保证A/D转换位数的资源能够全部应用于有用信号上。
以4～20mA 例，图B中的RA0是电流取样电阻，其值的大小主要受传感变送器供电电压的制约，当前级采用24V供电时，RA0经常会使用500Ω的阻值，对应20mA 的时候，转换电压为10V，如果仅仅需要最大转换电压为5V，可以取RA0=250Ω，这时候，传感变送器的供电只要12V就够用了。
因为即使传送距离达到1000米，RA0最多也就几百Ω而已。
4-20mA电流信号转成0-5V或0-10V电压信号解决方法：1.采用专用的电流转电压芯片，或者隔离放大器（要求精度高，抗干扰时）如：MAXIM MAX472深圳顺源公司的ISO系列产品/2.自己搭建电路,节省成本，但不推荐直接串联精密电阻的方式用运放搭建电路就非常好给个地址: /html/zonghejishu/2007/0925/2621.html1、 0－5V/0－10mA的V/I变换电路图1是由运放和阻容等元件组成的V/I变换电路，能将0—5V的直流电压信号线性地转换成0－10mA的电流信号，A1是比较器．A3是电压跟随器，构成负反馈回路，输入电压Vi与反馈电压Vf比较，在比较器A1的输出端得到输出电压VL，V1控制运放A1的输出电压V2，从而改变晶体管T1的输出电流IL而输出电流IL又影响反馈电压Vf，达到跟踪输入电压Vi的目的。
输出电流IL 的大小可通过下式计算：IL＝Vf/(Rw+R7)，由于负反馈的作用使Vi=Vf，因此IL＝Vi/(Rw+R7)，当Rw+R7取值为500Ω时,可实现0－5V/0－10mA的V/I转换，如果所选用器件的性能参数比较稳定，运故A1、A2的放大倍数较大，那么这种电路的转换精度，一般能够达到较高的要求。
2、 0－10V/0－10mA的V/I变换电路图2中Vf是输出电流IL流过电阻Rf产生的反馈电压，即V1与V2两点之间的电压差，此信号经电阻R3、R4加到运放A1的两个输入端Vp与Vn，反馈电压Vf=V1－V2，对于运放A1，有VN＝Vp；Vp＝V1/(R2+R3)×R2，VN＝V2＋(Vi-V2)×R4/(R1+R4)，所以V1/(R2+R3)×R2＝V2＋(Vi-V2)×R4/(R1+R4)，依据Vf＝V1-V2及上式可推导出：若式中R1＝R2＝100kΩ，R1＝R4=20kΩ，则有：Vf×R1＝Vi×R4，得出：Vf＝R4/R1×Vi＝1/5Vi，如果忽略流过反馈回路R3、R4的电流，则有：IL＝Vf/Rf＝Vi/5Rf，由此可以看出．当运放的开环增益足够大时，输出电流IL与输入电压Vi满足线性关系，而且关系式中只与反馈电阻Rf的阻值有关．显然，当Rf＝200Ω时，此电路能实现0－10v/0－10mA的V/I变换。
最简单的4－20mA输入/5V输出的I/V转换电路在与电流输出的传感器接口的时候，为了把传感器(变送器)输出的1-10mA或者4-20mA 电流信号转换成为电压信号，往往都会在后级电路的最前端配置一个I/V转换电路，图1就是这种电路最简单的应用示意图。
仅仅使用一只I/V转换取样电阻，就可以把输入电流转换成为信号电压，其取样电阻可以按照Vin／I=R求出，Vin是单片机需要的满度A／D信号电压，I是输入的最大信号电流。
这种电路虽然简单，但是却不实用，首先，其实际意义是零点信号的时候，会有一个零点电流流过取样电阻，如果按照4~20mA输入电流转换到最大5V电压来分析，零点的时候恰好就是1V，这个1V在单片机资源足够的时候，可以由单片机软件去减掉它。
可是这样一来。
其有用电压就会剩下5-1=4V而不是5V 了。
由于单片机的A／D最大输入电压就是单片机的供电电压，这个电压通常就是5V，因此，处理这种简单的输入转换电路时比较麻烦。
为了达到A／D转换的位数，就会导致芯片成本增加。
LM324组成的4－20mA输入/5V输出的I/V转换电路解决上面问题的简单方法是在单片机输入之前配置一个由运算放大器组成的缓冲处理电路，见图2。
增加这级运算放大器可以起到对零点的处理会变得更加方便，无需耗用单片机的内部资源，尤其单片机是采用A／D接口来接受这种零点信号不为零电压的输入时，可以保证A/D 转换位数的资源能够全部应用于有用信号上。
以4～20mA 例，图B中的RA0是电流取样电阻，其值的大小主要受传感变送器供电电压的制约，当前级采用24V供电时，RA0经常会使用500Ω的阻值，对应20mA 的时候，转换电压为10V，如果仅仅需要最大转换电压为5V，可以取RA0=250Ω，这时候，传感变送器的供电只要12V就够用了。
因为即使传送距离达到1000米，RA0最多也就几百Ω而已。
同时，线路输入与主电路的隔离作用，尤其是主电路为单片机系统的时候，这个隔离级还可以起到保护单片机系统的作用。
4-20mA/0-5V转换电路讨论专题作者：佚名来源：本站整理发布时间：2009-11-20 16:36:11 为了满足模拟前端设计的需要，本专区特此推出模拟前端设计应用专题进行讨论。
希望模拟高手或有经验的工程师们进来一起讨论和分享设计心得。
这只是我们微控技术论坛的模拟前端一个新的开端，也是新的一个尝试。
同时我们也会结合MSP430单片机、ADC前端电路一起结合讨论。
以下是我们开始的第一个专题：<<关于4-20mA/0-5V转换电路>>，大家可以就这个话题发表你的成功设计经历和成功硬件电路....。
引言<<4～20mA传感器数据处理新途径>> 秦严定迟文焕在单片机控制的许多应用场合，都要使用传感器来将单片机不能直接测量的信号转换成单片机可以处理的电模拟信号，如压力传感器、温度传感器、流量传感器等。
早期的传感器大多为电压输出型，即将测量信号转换为0-5V电压输出，通过模拟数字转换电路转换为数字信号供单片机读取、控制。
但在信号需要远距离传输或使用环境中电网干扰较大的场合，电压输出型传感器的使用受到了限制，暴露了抗干扰能力较差等缺点，而电流输出型传感器以其具有较高的抗干扰能力得到了广泛应用。
电压输出型压力传感器抗干扰能力差，有时输出的直流电压上还叠加有交流成分，使单片机产生误判断，控制出现错误，严重时还会损坏设备。
如测压范围为以0～35Mpa的输出压力传感器为例进行叙述。
对于输出0～20mA的传感器0mA电流对应0MPa压力值，输出4～20mA的传感器4mA电流对应0MPa压力值，两类传感器的20mA电流都对应35MPa压力值。
对于输出0～20mA的传感器，在电路设计上我们只需选择合适的降压电阻，通过A/D转换器直接将电阻上的电压转换为数字信号即可，电路调试及数据处理都比较简单。
对于输出4～20mA的传感器，电路调试及数据处理上都比较烦琐。
但这种传感器能够在传感器线路不通时，通过是否能检测到正常范围内的电流，判断电路是否出现故障，因此使用更为普遍。
关于4～20mA电流变送器的工业控制应用，摘自<<世界电子元器件>> 德州仪器公司提供4~20mA电流环工作原理在工业现场，用一个仪表放大器来完成信号的调理并进行长线传输，会产生以下问题：第一，由于传输的信号是电压信号，传输线会受到噪声的干扰；第二，传输线的分布电阻会产生电压降；第三，在现场如何提供仪表放大器的工作电压也是个问题。
为了解决上述问题和避开相关噪声的影响，我们用电流来传输信号，因为电流对噪声并不敏感。
4～20mA的电流环便是用4mA表示零信号，用20mA表示信号的满刻度，而低于4mA高于20mA的信号用于各种故障的报警。
4～20mA电流环有两种类型：二线制和三线制。
当监控系统需要通过长线驱动现场的驱动器件如阀门等时，一般采用三线制变送器，这里XTR位于监控的系统端，由系统直接向XTR 供电，供电电源是二根电流传输线以外的第三根线。
二线系统是XTR和传感器位于现场端，由于现场供电问题的存在，一般是接收端利用4～20mA的电流环向远端的XTR供电，通过4～20mA来反映信号的大小。
4～20mA产品的典型应用是传感和测量应用，见图1。
在工业现场有许多种类的传感器可以被转换成4～20mA的电流信号，TI拥有一些很方便的用于RTD和电桥的变送器芯片。
由于TI的变送器芯片含有通用的功能电路比如电压激励源、电流激励流、稳压电路、仪表放大器等，所以可以很方便地把许多传感器的信号转化为4～20mA的信号。
电桥传感器的大多数应用是用于测量压力。
在一个实际电路中，如果惠斯登电桥每条臂上的电阻为2k ，那么无论从激励电压端或差分输出端看进去，它的等效电阻都是2k 。
在没有压力的时候，它的电桥是平衡的，输出电压为0。
当施加压力时，由于电桥失衡，会产生一个差分电压，差分电压便会反映这个压力的大小。
满度和色调是压力传感器的两个主要技术指标，现实世界里使用着的传感器都存在着一定的非线性，它的输出电压会随着温度的变化而变化。
输出电压随温度的变化不是线性的，满度和色调都具有这种性质。
4～20mA的传感器信号调理解决方案4～20mA电流环在结构上由两部分即变送器和接收器组成，变送器一般位于现场端、传感器端或模块端，而接收器一般在PLC和计算机端，它一般在控制器内。
二线制4～20mA电路应用，其工作电源和信号共用一根导线，工作电源由接收端提供。
为了避免50/60Hz的工频干扰，采用电流来传输信号。
二线制方案需要考虑的主要问题：确定所用接收器的数量，当有多个接收器时，它将要求变送器拥有一个较低的工作电源电压。
另外一种考虑是降低回路电流在接收端的压降。
二线制方案设计需要考虑：（1）电路环中的接收器的数量：更多的接收器将要求变送器有较低的工作电压；（2）变送器所必需的工作电压要有一定的余量；（3）决定传感器的激励方法是电压还是电流。
图2为TI提供的带有电压调节和参考电路的二线制方案。
图中XTR115/116是用于4～20mA 信号的精密的信号转换器，它包含有5V电压的稳压电路，可以向外部电路供电。
一个精密的片上基准电压可以用于电压偏置或者传感器的激励。
三线制4～20mA电路在设计上是由变送器端提供工作电源，为避免50/60Hz的工频干扰，采用电流来传输信号。
XTR调节器和现场的负载共用一个地接。
方案设计需要考虑：（1）电流环路中的接收器的数量；（2）更多的接收器要求变送器拥有更高的工作电压；（3）保证变送器所必需的工作电压，并应该有一定的余量。
TI提供的三线制的变送器应用方案如图3所示，图中XTR110是一个用于模拟信号传送的精密的电压-电流转换器，它可以将0～5V或0～10V的输入电压直接转换到4～20mA、0～20mA、5～25mA的输出信号。
XTR110含有精密的电阻网络，以适应不同的输入输出要求。
一个10V 的电压参考可以用于驱动外部电路。
4～20mA的校正传统的4～20mA校正，要求特殊的夹具固定，需要特别的激光或手动电阻器调整，而调整是相互影响的，需要一个测试、调整，再测试、再调整的过程，调整次数和范围有限。
电子器件和传感器调整起来不够方便。
现代的数字化4～20mA校正，它允许电子器件和传感器在封装之后进行调整；可通过计算机计算出校正系数来简化数值调整；可以有无限的调整次数，并且有很好的分辨率和较宽的调整范围；调整过程中不存在相互影响；电子器件和传感器可以很方便地调整。
XTR108是TI提供的校正4～20mA的解决方法。
它具有480 A的电流参考，它提供RTD的非线性校正，不需要外加可调电阻器。
XTR108的特点有：（1）具有传感器的线性化电路；（2）数字校正。
通过SPI接口可以直接对XTR108设置，通过SPI接口可直接编程EEPROM；（3）自动稳零的可编程增益的应用放大器的增益范围为6.26～400倍；（4）RTD激励的可编程电流的分辨率为1.54 A；（5）校正参数存储在外接的EEPROM中；（6）可编程的过量程和欠量程的输出。
此外，TI还提供一款桥路传感器的数字校正解决方案--PGA309，它是专为压力桥路传感器设计的可编程模拟信号调节器。
它模拟放大器传感信号并提供对色调电压和满度电压的数字校正，由于避免了手动调整而获得了长期的稳定性，并将输出电压信号转换成4～20mA 的输出。
DC,2007-01-08 11:11:58以下是从网上转载几个4-20mA/0-5V转换电路，供各位参考：使用LM35作为传感器的温度_电压转换电路，量程范围-9.9℃～89.9℃，对应输出 0～5.000V，专门给单片机 A/D转换输入接口应用。
压力变送器配套的单片机接口转换电路：它把压力变送器来的 4～20mA 信号线性地转换成为 0～5V 的输出电压，以便提供给带A/D 转换的任何单片机作为输入信号。
(以上电路是转载于/)------------------------------------------------------------------------------ 问答选编问：电流变送器与普通的电流霍尔传感器有什么不同？答：霍尔传感器是传感器件，而电流变送器是将传感器产生的信号直接转换为4~20mA的电流信号进行传输，因此它们两个一个是传感器，另一个是电流变送器。
问：4~20mA信号是否存在温漂？如何解决？答：实际上，4~20mA信号内部是用集成电路芯片来制作的。
集成电路芯片随着温度的变化在遇到放大器、电压到电流的转换时，会存在温漂，但这种温漂如果在TI的PGA309中则是可以解决的，因为PGA309中采用的是零漂移的仪表放大器作为前置放大，同时PGA309中还有温度的校准，它是每采集一个温度点来查表，进行温度满度或色调电压的校准，从而解决温度的漂移问题。
问：应该采取哪些措施实现4～20mA变送器的信号隔离？答：对4~20mA变送器的安全隔离可以有两种方法：一是变送器端的隔离，一是接收端的隔离。
现在若有24V电压供给一个XTR115的芯片，XTR115 内部可以将24V电压直接转换为一个5V稳压电压输出，对这个5V的稳压电压进行展波，经过一个脉冲电压器由此可以向前面提供一个隔离电源，然后再把模拟信号转换成数字信号，再经过一个隔离以后再提供给XTR115，再进行长线传输，这个时候就完成了模拟信号到4~20mA环路里面的隔离。
如果对4~20mA变送器不进行隔离的话，也可以在接收端加一个RCV420将电流转换成电压，再经过一个ISO124隔离放大器进行隔离，同时再经过一个DC/AC转换器向电路进行退电供电，这样也能完成对4～20mA变送器信号的隔离。
问：变送器传输过来的信号应该怎么处理？是不是先要经过电流到电压的变化然后再到ADC？对 ADC的选择有什么特殊的考虑？答：变送器传输的信号主要是一个电流信号，如果要采集它，一般要经过电流到电压的转换，这个TI 有一个RCV420可以实现转换。
对于ADC的选择，主要根据对信号精度的要求来考虑。
问：接收二线制4~20mA信号与三线制4~20mA信号，在接收方式和信号处理上有何不同？要注意些什么问题？答：在接收方式上，如果是二线制4~20mA信号，由接收端向SPI端提供电源，通过电源线经过4~20mA 信号线来提供电源。
三线制4～20mA信号是由发生端（SPI）来提供电源的，所以说它们提供的电源是不同的，一个是由接收端而另一个是从远端来提供电源的。
它们在信号处理上都要将电流信号转换成电压信号，然后再经过AD转换器，这时候就牵扯到一个怎样向二线制变送器提供电源的问题。
一般在工业上，它们会加一个推电器，就是在接收端同时提供一个24V的电源，通过4~20mA电流线向远端进行供电。
