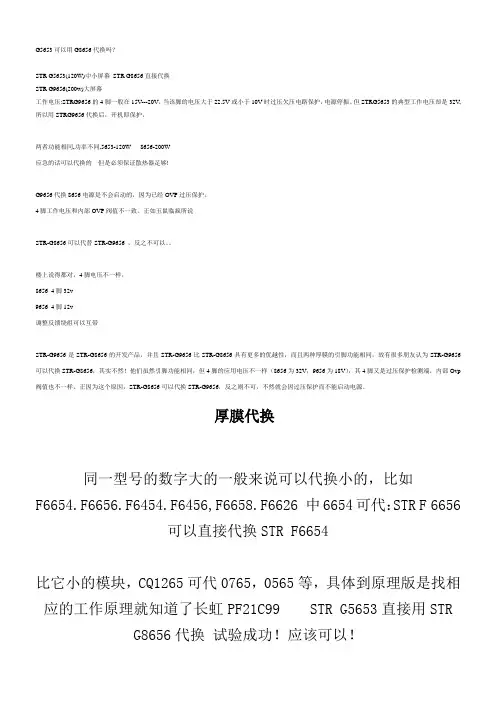

G5653可以用G8656代换吗？STR G5653(120W)中小屏幕STR G8656直接代换STR G9656(200w)大屏幕工作电压:STRG9656的4脚一般在15V---20V，当该脚的电压大于22.5V或小于10V时过压欠压电路保护，电源停振。
但STRG5653的典型工作电压却是32V,所以用STRG9656代换后，开机即保护，两者功能相同,功率不同,5653-120W 8656-200W应急的话可以代换的但是必须保证散热器足够!G9656代换8656电源是不会启动的，因为已经OVP过压保护。
4脚工作电压和内部OVP阀值不一致。
正如玉鼠临疯所说STR-G8656可以代替STR-G9656 ，反之不可以。
楼上说得都对，4脚电压不一样，8656 4脚32v9656 4脚12v调整反馈绕组可以互带STR-G9656是STR-G8656的开发产品，并且STR-G9656比STR-G8656具有更多的优越性，而且两种厚膜的引脚功能相同，故有很多朋友认为STR-G9656可以代换STR-G8656，其实不然！他们虽然引脚功能相同，但4脚的应用电压不一样（8656为32V，9656为18V），其4脚又是过压保护检测端，内部Ovp 阀值也不一样。
正因为这个原因，STR-G8656可以代换STR-G9656，反之则不可，不然就会因过压保护而不能启动电源。
厚膜代换同一型号的数字大的一般来说可以代换小的，比如F6654.F6656.F6454.F6456,F6658.F6626 中6654可代：STR F 6656可以直接代换STR F6654比它小的模块，CQ1265可代0765，0565等，具体到原理版是找相应的工作原理就知道了长虹PF21C99 STR G5653直接用STR G8656代换试验成功！应该可以！FSCQ1565>1265>0765>0565FS5Q1565>1265>0765>05655Q系列供电为20V,CQ系列供电为18V,5Q代换CQ系列时需拆除那个稳压二极管，短接10欧姆电阻！STRG8656>8654>5653STRX6756>W6756>W6754STRX6856>W6856>W6854STR-G8656直接代换STR-G9656。
媒体编号
媒体编号
1、用此线（----）围起来的部分是直接连接至交流电源的，
底图总号 底图总号
2、替换电视机上任何部位的元件时，都应考虑产品的安全问 3、本电路如有更改，恕不另行通知。
期 签名
格式（3）
源的，当修理此部分时，请连接一缓冲变压器在电视机和交流电线之间以消除电击的危 ）标注的元件，表示它对产品的安全具有特殊的意义。
全问题，用符号（
击的危险。
拟制 审核
标准化 批准 制图：

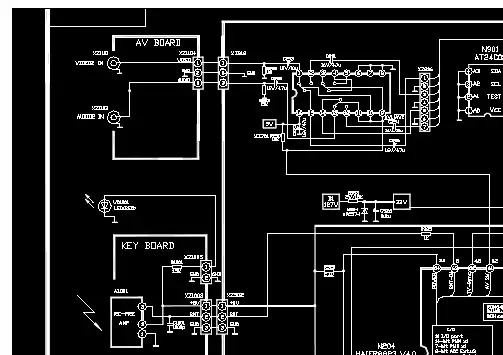

电原理图
描图：
标记 数量 更改单号 签名 日期
W90DL-345---H
阶段标记 第 张 共 张
原理图
幅面：
。
厦华电视机最新机型电源STRG9656故障的检修最新机型电源STR-G9656故障分析实例：ZE: 12px">1：2966M开机电源变压器“吱吱”响，图像和声音均正常，摸电源厚膜块温度很高。
分析:电源变压器有“吱吱”响，除了与G9656的第一脚的反峰脉冲吸收电路有问题（如二极管击穿或反向漏电、吸收电容容量下降）还与G9656的第5脚外接的延迟导通有关，它是由是由电阻R506，VD507，R507，C508和VD509组成的，直接监视着电源的VMOS管的导通程度。
如果该电路的R506变值或者是电容C508容量下降，经vd509整流出来的电压加到电源厚膜的OCP电压下降。
造成了电源变压器的能量还没有释放完，开关管就提前进入导通状态，变压器的铜损加大，故而造成变压器“吱吱”响。
2：2968C开机指示灯闪一下，电源瞬间起振就没有输出。
分析：此故障一般都是B+过高，引起G9656的第4脚的电压超过22.5v。
电路执行过压保护。
该电路具有锁存功能，必须关机后，才能开机。
用万用表测量B+电压。
就可以发现该点电压一直在升高。
等到超过（165-175）多伏的时候，次级的绕组的感应电压回馈到初级，电源就“啾”一声。
指示灯就不亮了。
检修范围一般锁定在（B+稳压电路，光藕，次级整流二极管是否有击穿.）3: TC2926不定时关机，关机后再开机维持的时间很短。
分析：当STR－G9656的工作环境温度过高，超过145°C持续8us，STR－G9656将执行过热保护，停止开关电源的振荡，具有锁存功能，需断电后，使STR－G9656的温度降下来，才能重新启动。
因此更换STR－G9656与散热片之间均匀涂上导热硅脂，螺丝必须拧紧，保证接触良好，以免散热不良，引起过热保护。
4：TC2968无法待机，遥控关机后指示灯变红灯还有光栅。
分析：遥控关机后指示灯变红灯，断开V508的B极，测POWER脚为高电平。

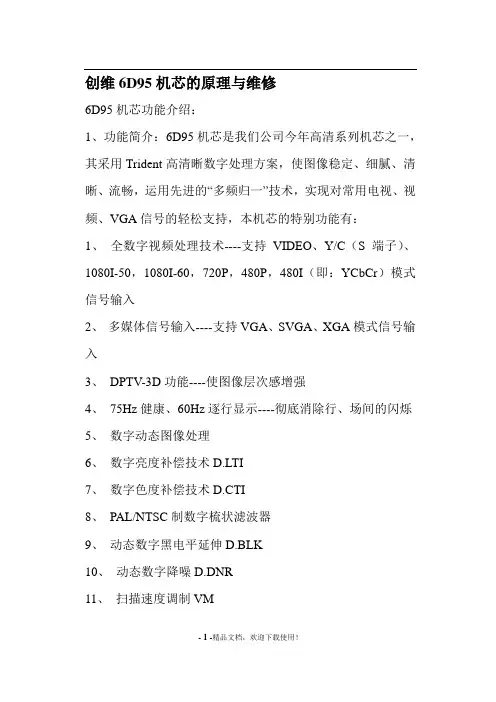

创维6D95机芯的原理与维修6D95机芯功能介绍：1、功能简介：6D95机芯是我们公司今年高清系列机芯之一，其采用Trident高清晰数字处理方案，使图像稳定、细腻、清晰、流畅，运用先进的“多频归一”技术，实现对常用电视、视频、VGA信号的轻松支持，本机芯的特别功能有：1、全数字视频处理技术----支持VIDEO、Y/C（S端子）、1080I-50，1080I-60，720P，480P，480I（即：YCbCr）模式信号输入2、多媒体信号输入----支持VGA、SVGA、XGA模式信号输入3、DPTV-3D功能----使图像层次感增强4、75Hz健康、60Hz逐行显示----彻底消除行、场间的闪烁5、数字动态图像处理6、数字亮度补偿技术D.LTI7、数字色度补偿技术D.CTI8、PAL/NTSC制数字梳状滤波器9、动态数字黑电平延伸D.BLK10、动态数字降噪D.DNR11、扫描速度调制VM12、环绕立体声，电子超重输出（TRUBASS）13、数字动态图像补偿、内插技术14、图像清晰度提升电路15、图像静止、幻灯浏览功能16、9/25画面浏览功能17、16：9高清模式显示18、实时时钟功能19、游戏功能、健康互动平台20、音响单独听功能2、6D95机芯所支持的模式：HDTV（YPbPr）支持模式行频场频备注480P 32K 60576P 32K 50720P 45K 601080I-50 28K 501080I-60 34K 60VGA（RGB）支持模式行频场频备注576P 32K 50720P 45K 601080I-50 28K 506D95机芯采用三星OPT-----S3P8849作为整机的控制中心（双总线控制方式）；各路图像信号直接输入到数字板，根据用户的选择CPU发出相应指令到数字板和伴音处理IC--LV1116，数字板的DPTV和伴音处理IC 执行相应的指令，并将执行结果送回CPU，CPU识别到信号后，发出指令到RGB信号处理部分和行、场频率处理部分，这样就实现了用户对各种图像模式的选择。

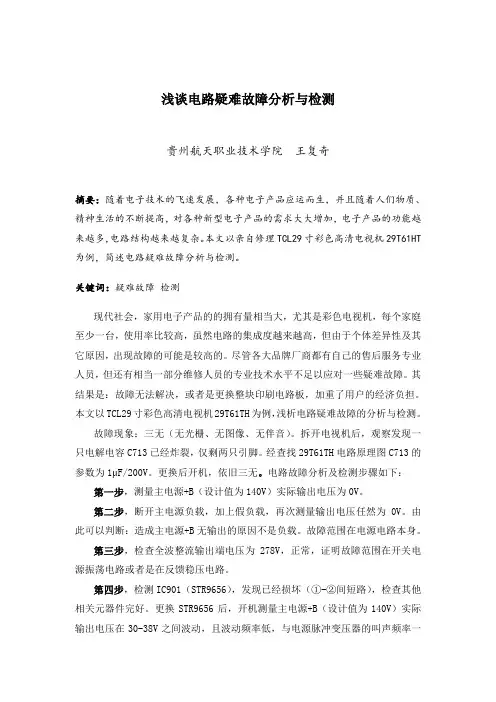

浅谈电路疑难故障分析与检测贵州航天职业技术学院王复奇摘要：随着电子技术的飞速发展，各种电子产品应运而生，并且随着人们物质、精神生活的不断提高，对各种新型电子产品的需求大大增加，电子产品的功能越来越多，电路结构越来越复杂。
本文以亲自修理TCL29寸彩色高清电视机29T61HT为例，简述电路疑难故障分析与检测。
关键词：疑难故障检测现代社会，家用电子产品的的拥有量相当大，尤其是彩色电视机，每个家庭至少一台，使用率比较高，虽然电路的集成度越来越高，但由于个体差异性及其它原因，出现故障的可能是较高的。
尽管各大品牌厂商都有自己的售后服务专业人员，但还有相当一部分维修人员的专业技术水平不足以应对一些疑难故障。
其结果是：故障无法解决，或者是更换整块印刷电路板，加重了用户的经济负担。
本文以TCL29寸彩色高清电视机29T61TH为例，浅析电路疑难故障的分析与检测。
故障现象：三无（无光栅、无图像、无伴音）。
拆开电视机后，观察发现一只电解电容C713已经炸裂，仅剩两只引脚。
经查找29T61TH电路原理图C713的参数为1μF/200V。
更换后开机，依旧三无。
电路故障分析及检测步骤如下：第一步，测量主电源+B（设计值为140V）实际输出电压为0V。
第二步，断开主电源负载，加上假负载，再次测量输出电压任然为0V。
由此可以判断：造成主电源+B无输出的原因不是负载。
故障范围在电源电路本身。
第三步，检查全波整流输出端电压为278V，正常，证明故障范围在开关电源振荡电路或者是在反馈稳压电路。
第四步，检测IC901（STR9656），发现已经损坏（①-②间短路），检查其他相关元器件完好。
更换STR9656后，开机测量主电源+B（设计值为140V）实际输出电压在30-38V之间波动，且波动频率低，与电源脉冲变压器的叫声频率一致。
有脉冲变压器间隙性的叫声，说明开关电源已经振荡，但是振荡不正常。
进一部检查与振荡电路相关的元器件正常，故障点的寻找一时陷入困境。
电源技术规格书（客户承认书）SPECIFICATION FOR APPROV AL客户/ CUSTOMER: 光电显示客户物料号/CUSTOMER NO.:长城型号/ MODEL NO.: XSP200WV42B长城料号/ P/N .: 5171915电源版本/ POWER REV.: V01日期/ DATE: 2020.02.27客户确认签字，盖章后请回传一份承认书给我司。
Please return to us on copy of “SPECIFICATION FOR APPROV AL”with your approved signature.中国长城科技集团股份有限公司电源事业部China Greatwall Technology Group Co., LTD. Power Supply Division深圳宝安区石岩镇宝石东路长城工业园Great wall Industry Park, Baoshi East Rd, Shiyan Country, Baoan, ShenzhenTEL: 0755--29519374 / 26639997 FAX: 0755--29519395/power变更记录目录总则 (2)1 电气特性 (2)1.1输入特性 (2)1.1.1输入基本特性 (2)1.1.2输入保护特性 (2)1.2 输出特性 (2)1.2.1输出基本特性 (2)1.2.2输出保护特性 (3)1.2.3负载/温度曲线图&负载/输入电压曲线图 (3)2 环境 (4)3 电磁兼容性 (4)4 安规 (4)5 可靠性 (4)6 特殊要求 (4)7 外观结构 (5)7.1电源尺寸 (5)7.2标签图 (6)8 包装 (6)8.1电源净重 (6)8.2包装图 (6)8.3包装运输实验 (7)9条形码label说明 (7)10 使用注意事项 (8)10.1开箱检查 (8)10.2使用原则 (8)10.3安全注意事项 (8)11 产品保修 (8)11.1保修期限 (8)11.2维修范围 (8)11.3限制条款 (9)12 备注 (9)总则该款产品为AC转DC电源，90～264Vac交流输入，单路直流隔离输出，输出总功率168W，通过CCC、CE、UL认证，符合欧盟RoHS指令。
4．4 创维P66HD机芯背投大屏幕彩色电视机电源电路解析与故障检修4．4．1 电源电路原理创维P66HD机芯是创维公司开发的新型背投彩色电视机机芯，在我国市场流行的典型机型主要有：创维43P66HDD、创维51P66HD等。
该机芯开关电源主要由厚膜电路N801(STR-G9656)工作电源启动电路、振荡电路、稳压控制电路、待机控制电路、交流关机控制电路及保护电路等6部分组成。
电源电路的结构框图如图4-26所示，电源电路如图4-27所示。
图4-26 创维P66HD机芯背投彩色电视机的结构框图该机芯电源电路的主要特点如下：(1)其电源电路主要由新型高反压大功率厚膜集成电路N801(STR-G9656)、脉冲变压器T861、光耦合器N802(PC817)、误差放大集成块N803(SE125)及其周围电路元器件等构成的他激式并联型开关稳压电源。
(2)该机芯属窄脉冲“单电源待机”他激式并联型宽范围稳压的开关电源，即控制整机进行各项操作的微机控制系统不采用另设独立电源供电，而由同一个开关电源供电。
在正常收 看时，开关电源工作于大功率宽脉冲控制状态；在待机状态下，因断开行、场扫描电路的直流供电，使整机耗电量很小，开关电源工作于小功率窄脉冲控制状态，其输出端电压降为正常收视状态时的1／4～1／5，电源仅给机内遥控电路供电。
(3)由于从主电源+B(129V)输出端直接进行误差取样，用光耦合器传输误差信号，并隔离开关电源的初级热地与次级冷地，保证整机电路底盘不带市电，且具有稳压范围宽、射频干扰小、保护功能完善等优点。
(4)创维P66HD机芯开关电源在正常收视状态时输出129V、65V、24V、12V等4组直流电压。
其中129V主要给行输出电路供电，并经二次稳压后形成调谐选台所需要的33V直流电压；65V主要在整机处于收视状态时，给开关电源稳压控制电路中光耦合器N802内部的发光管与误差放大集成块N803内部电路提供工作电源，在直流待机状态时，此输出端电压降为15V左右，经电子开关控制后送到遥控电源形成电路，以形成5V遥控电路工作电源，继续给微处理器N906(WL6805)供电；24V主要给伴音功放集成电路供电，同时经电阻降压后形成约8V直流电压，给行扫描振荡电路提供工作电源，还给整机面板上的电源指示灯供电，指示整机工作状态；12V主要给遥控电源电路供电，以形成5V遥控电源，给遥控电路微处理器供电。
1200AP40 1200AP60、1203P60200D6、203D6 DAP8A 可互代203D6/1203P6 DAP8A2S0680 2S08803S0680 3S08805S0765 DP104、DP7048S0765C DP704加24V得稳压二极管ACT4060 ZA3020LV/MP1410/MP9141ACT4065 ZA3020/MP1580ACT4070 ZA3030/MP1583/MP1591MP1593/MP1430ACT6311 LT1937ACT6906 LTC3406/A T1366/MP2104AMC2576 LM2576AMC2596 LM2596AMC3100 LTC3406/AT1366/MP2104AMC34063A AMC34063AMC7660 AJC1564AP8012 VIPer12AAP8022 VIPer22ADAP02 可用SG5841 /SG6841代换DAP02ALSZ SG6841DAP02ALSZ SG6841DAP7A、DP8A 203D6、1203P6DH321、DL321 Q100、DM0265RDM0465R DM/CM0565RDM0465R/DM0565R 用cm0565r代换(取掉4脚得稳压二极管) DP104 5S0765DP704 5S0765DP706 5S0765DP804 DP904FAN7601 LAF0001LD7552 可用SG6841代(改4脚电阻)LD7575PS 203D6改1脚100K电阻为24KOB2268CP OB2269CPOB2268CP SG6841改4脚100K电阻为2047KOCP1451 TL1451/BA9741/SP9741/AP200OCP2150 LTC3406/AT1366/MP2104OCP2160 LTC3407OCP2576 LM2576OCP3601 MB3800OCP5001 TL5001OMC2596 LM2596/AP1501PT1301 RJ9266PT4101 AJC1648/MP3202PT4102 LT1937/AJC1896/AP1522/RJ9271/MP1540SG5841SZ SG6841DZ/SG6841DSM9621 RJ9621/AJC1642SP1937 LT1937/AJC1896/AP1522/RJ9271/MP1540STRG5643D STRG5653D、STRG8653DTEA1507 TEA1533TEA1530 TEA1532对应引脚功能接入THX202H TFC719THX203H TFC718STOP246Y TOP247YV A7910 MAX1674/75 L6920 AJC1610VIPer12A VIPer22A[audio01]ICE2A165(1A/650V、31W);ICE2A265(2A/650V、52W);ICE2B0565(0、5A/650V、23W):ICE2B165(1A/650V、31W);ICE2B265(2A/650V、52W);ICE2A180(1A/800V、29W);ICE2A280(2A/800、50W)、KA5H0365R, KA5M0365R, KA5L0365R, KA5M0365RN# u) t! u1 W1 B) R, PKA5L0365RN, KA5H0380R, KA5M0380R, KA5L0380R1、KA5Q1265RF/RT(大小两种体积)、KA5Q0765、FSCQ1265RT、KACQ1265RF、FSCQ0765RT、FSCQ1565Q这就是一类得,这些型号得引脚功能全都一样,只就是输出功率不一样。
STR-G9656工作原理STR-G9656是日本三肯公司在2003年继STR-G8656后推出的又一款新型开关电源厚膜块．它采用5端SIP绝缘模块封装，采用了0n Chip Trimming技术，可工作于ORC(准谐振)和PRC(低频关断时间一定，脉宽可控)两种工作方式。
它与STR-G8656相比，除具有过流、过压保护功能外．其工作频率可达150kHz，IC的启动电压(启动电流)更低(最低工作电压为14V，而STR-G8656为16V)，内部功耗更小，效率更高，电源适应范围更宽(为130～270V)，输出功率更大(最大可达300W)，故被广泛应用于新型大屏幕彩电。
创维的5T36、6D91～97机芯、海信TC2902HD、TC2918D、TC3419D、TF2902DF、TF2918DH、TF3406DH等新型彩电上均有应用。
下面以海信TF3406DH彩电为例，在接通电源开关后．市电经C501、L502、C502～504滤波，R505限流后，被送至由VD501～504构成的桥式整流器的交流输入端，经全波整流后，又由L503、C510滤波，然后经开关变压器T501①-④绕组、L510加至开关电源厚膜N501(STR-G9656)的④脚(内部大功率场效应开关管的D极)。
与此同时，市电还经VD501～504构成的桥式整流器半波整流，由R507降压限流．C514滤波后得到≥15V的工作电压．是内部的工作电路得电，其振荡器开始振荡，其振荡脉冲经整形及放大后．被送至内部场效应开关管的G极，以控制开关管工作于导通与截止状态。
于是在T501的①-④绕组中形成大小、方向时刻变化的脉冲电流。
由于电磁感应，在开关管截止期间，开关变压器次级各绕组感应的脉冲电压经各自的整流滤波系统变成直流电压后对各自的伍载供电。
其中T501次级绕组(15)脚输出的感应电压经VD541整流，R540限流，C542滤波后获得约16V电压。
然后分成两路，一路经R542送至三端稳压器N504(L7805)，经稳压后的5V电压作为超级芯片(TMP8829)中CPU的工作电源和存储器N202(AT24C08)的工作电源；另一路经R543送至稳压管V541c 极，经稳压后其e极输出9V，送至TMP8829中的(17)脚作为行扫描电路工作电源，同时还经R217降压为3.3V，送往TMP8829的(25)脚，作为内部数字电路工作电源。
电源电路原理介绍26寸现有LED电源电路所使用的待机芯片及电源芯片分别为STR-A6059H 及NCP1271。
1.Drive IC A6059H and NCP1271 Pin Description（A6059H和NCP1271芯片管脚定义介绍）STR-A6059H将功率MOSFET 及PWM 电流控制方式的控制电路内置于同一封装中的电源IC。
制御部分搭载了启动电路及待机模式，能够实现低功耗。
图一为A6059H的管脚定义。
图二为NCP1271的管脚定义及描述。
2.电源电路原理框图图三为电源电路原理框图。
图三电源电路原理框图电源电路原理为：220V市电接入后，经整流滤波后得到300V直流高压：1.300V连到待机电路，经待机芯片A6059H和待机变压器首先形成5VS待机电压。
然后在开关控制信号PS—ON（高电平有效）控制下经开关控制电路后形成5VM(供驱动电路)电压。
5VM经芯片供电控制电路（光耦）后形成16V的芯片(NCP 1271)供电电压VCC。
2.VCC加到电源芯片NCP 1271后，300V整流电压分别经过电源变压器后产生12V和135V的稳定直流电压，其中，12V电压一路经开关控制信号PS—ON （高电平有效）控制下经开关控制电路后形成12V DRV电压（供驱动电路部分），另外一路直接输给主板供电。
143V电压连到驱动电路为LED灯串提供电压。
3.12V及143V的供电电压输出的电源架构都为单端反激方式。
驱动电路原理介绍26寸现有LED驱动电路所使用的驱动芯片为0Z9986A，OZ9986A是一款降压的LED驱动芯片，LED的供电电压由前端电路提供，该芯片功能为实现LED 灯串的恒流控制。
1. Drive IC OZ9986 Pin Description（OZ9986芯片管脚定义介绍）2.驱动部分恒流控制的原理143VIS1上图左为一路LED 驱动电路图，右图为电感L902在MOSFET 3N40导通及关断时波形。
5L0380R的内部电路图。
现对这台DVD的具体维修过程介绍如下：故障现象：打开DVD电源开关无反应。
分析与检修：打开机盖查电源板，发现5L0380R的⑴--⑶脚短路，电阻R2开路（已经发黑，阻值看不出来），从印刷电路板上分析这个电阻有点象起动电阻，阻值应在200K以上（由于受修彩电电源部份的影响，马上更换5L0380R，用270K的电阻替换R2，为了安全起见，把电源板上的各输出插头全部取掉，插上电源试机，无任何反应。
于是怀疑变压器的次级有问题，用表仔细测量各二极管，稳压二极管，光耦器都正常，再测各个电容也正常，只是发现电容C25的两焊脚上的焊点过大，好象短路一样，可能是放机时间过长引起，用烙铁重新焊好。
再开机试机，仍无反应，但此时5L0380R的⑶脚有2V电压，⑷脚有1.8V电压，难道哪里还有问题，但苦于手上无资料，不知5L0380R的具体参数，电阻R2又不敢乱改，2V起动电压又已足够。
实在没办法，只有上网查找，找到了5L0380R的内部电路，见附图。
发现⑶脚是提供给5L0380R的工作电压，而不是起动电压那么低。
那么电阻R2的值的就得重新估算，采用依次减小电阻阻值20K的办法，当换到R2为130K时，电路起振，各输出电压正常。
再插上各输出电压插头试机一切正常。
在下面提供一些维修数据，以供参考。
5L0380R工作时的电压：1——2脚为320V左右1——3脚为16至18V1——4脚为0.3至0.6VHA174工作时的电压：V0脚3.5V V1脚2.4V海信电视TF2906D三无的维修实例日期:2009-08-04 15:21分享海信电视TF2906D三无。
上门检修、试机三无，打开机器。
发现F501保险己坏且发黑，经验初步判断有元件短路，造成电流过大，而烧毁保险。
经检查电容C501，450V/330UF已经损坏击穿。
N501,STR,G9656,1,2,3,脚直通,影响保险严重损坏,主要有整流.滤波,电源模,因查二极管完好,便于区分,取下电源模,复查C501正常.但N501,3脚直通,复查二次电源及扫描电路.没有坏件.将行管be极短接.装上G9656.开机电源均正常.15分钟后开关两次.温度电压均正常.取掉短接线.开机声图光均完好.OK..松下微波炉维修经验之谈多例心情:开心日期: 2009-08-04 15:14分享松下NN－5550型微波炉开机后触摸控制面板上的启动键失效。
