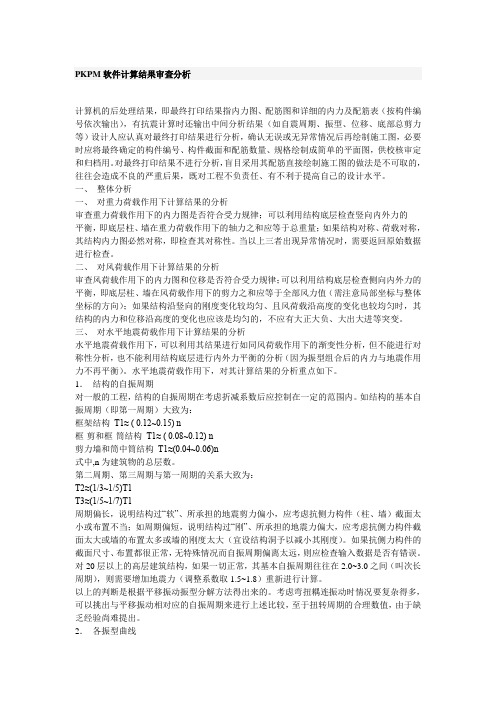

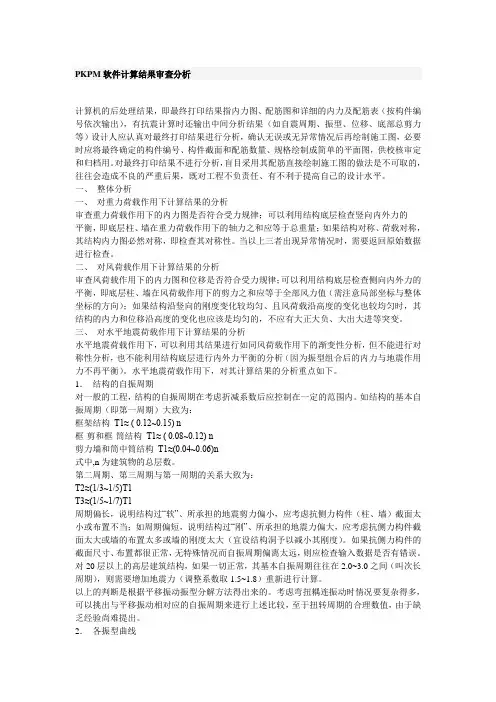

PKPM软件计算结果审查分析计算机的后处理结果，即最终打印结果指内力图、配筋图和详细的内力及配筋表（按构件编号依次输出），有抗震计算时还输出中间分析结果（如自震周期、振型、位移、底部总剪力等）设计人应认真对最终打印结果进行分析，确认无误或无异常情况后再绘制施工图，必要时应将最终确定的构件编号、构件截面和配筋数量、规格绘制成简单的平面图，供校核审定和归档用。
对最终打印结果不进行分析，盲目采用其配筋直接绘制施工图的做法是不可取的，往往会造成不良的严重后果，既对工程不负责任、有不利于提高自己的设计水平。
一、整体分析一、对重力荷载作用下计算结果的分析审查重力荷载作用下的内力图是否符合受力规律；可以利用结构底层检查竖向内外力的平衡，即底层柱、墙在重力荷载作用下的轴力之和应等于总重量；如果结构对称、荷载对称，其结构内力图必然对称，即检查其对称性。
当以上三者出现异常情况时，需要返回原始数据进行检查。
二、对风荷载作用下计算结果的分析审查风荷载作用下的内力图和位移是否符合受力规律；可以利用结构底层检查侧向内外力的平衡，即底层柱、墙在风荷载作用下的剪力之和应等于全部风力值（需注意局部坐标与整体坐标的方向）；如果结构沿竖向的刚度变化较均匀、且风荷载沿高度的变化也较均匀时，其结构的内力和位移沿高度的变化也应该是均匀的，不应有大正大负、大出大进等突变。
三、对水平地震荷载作用下计算结果的分析水平地震荷载作用下，可以利用其结果进行如同风荷载作用下的渐变性分析，但不能进行对称性分析，也不能利用结构底层进行内外力平衡的分析（因为振型组合后的内力与地震作用力不再平衡）。
水平地震荷载作用下，对其计算结果的分析重点如下。
1．结构的自振周期对一般的工程，结构的自振周期在考虑折减系数后应控制在一定的范围内。
如结构的基本自振周期（即第一周期）大致为：框架结构T1≈ ( 0.12~0.15) n框-剪和框-筒结构T1≈ ( 0.08~0.12) n剪力墙和筒中筒结构T1≈(0.04~0.06)n式中,n为建筑物的总层数。
结构设计pkpm软件SATWE计算结果分析SATWE软件计算结果分析一、位移比、层间位移比控制规范条文：新高规的4.3.5条规定，楼层竖向构件的最大水平位移和层间位移角，A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍；且A级高度高层建筑不应大于该楼层平均值的1.5倍，B级高度高层建筑、混合结构高层建筑及复杂高层建筑，不应大于该楼层平均值的1.4倍。
高规4.6.3条规定，高度不大于150m的高层建筑，其楼层层间最大位移与层间之比（即最大层间位移角）Δu/h应满足以下要求：结构休系Δu/h限值框架 1/550框架-剪力墙，框架-核心筒 1/800筒中筒，剪力墙 1/1000框支层 1/1000名词释义：（1）位移比：即楼层竖向构件的最大水平位移与平均水平位移的比值。
（2）层间位移比：即楼层竖向构件的最大层间位移角与平均层间位移角的比值。
其中：最大水平位移：墙顶、柱顶节点的最大水平位移。
平均水平位移：墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。
层间位移角：墙、柱层间位移与层高的比值。
最大层间位移角：墙、柱层间位移角的最大值。
平均层间位移角：墙、柱层间位移角的最大值与最小值之和除2。
控制目的:高层建筑层数多，高度大，为了保证高层建筑结构具有必要的刚度，应对其最大位移和层间位移加以控制，主要目的有以下几点：1．保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝,控制楼面梁板的裂缝数量,宽度。
2．保证填充墙,隔墙,幕墙等非结构构件的完好,避免产生明显的损坏。
3．控制结构平面规则性，以免形成扭转，对结构产生不利影响。
结构位移输出文件（WDISP.OUT）Max-(X)、Max-(Y)----最大X、Y向位移。
（mm）Ave-(X)、Ave-(Y)----X、Y平均位移。
（mm）Max-Dx ，Max-Dy : X,Y方向的最大层间位移Ave-Dx ，Ave-Dy : X,Y方向的平均层间位移Ratio-(X)、Ratio-(Y)---- X、Y向最大位移与平均位移的比值。
2010年6月第二周结构技术问题汇总1、SATWE弹性挠度计算中是否考虑了中梁刚度放大系数？答：未考虑。
施工图中长期挠度可以选择是否考虑，但对混凝土梁挠度结果影响不大。
2、平面不规则结构，SATWE计算到第二步停止答：主要是选用VSS求解器导致的，该求解器不能取过多振型。
可使用模拟一+LDLT计算。
模拟三程序强制使用VSS求解，也不能使用模拟三。
3、异形柱截面尺寸位置保持不变，使用不同的布置方式（改变角度等），异形柱配筋计算结果差别大答：SATWE对PMCAD的建模数据进行重新整理，对异形柱，SATWE以腹板形心作为计算定位点。
对PMCAD中对称布置的异形柱，要保证两对称柱子的腹板同时沿竖向或横向，此时生成的计算简图一致，配筋也对称。
4、混凝土箱型截面施工图出不了？梁截面为箱型，而平法表示却为矩形，截面配筋也是矩形？答：梁施工图中无该类型处理。
但SATWE计算是正确的。
5、不计算地震作用时，没有剪力墙轴压比输出，如何查看？答：将本工程拷贝到另一文件夹中，此时选择计算地震作用，烈度可以随便选，该模型计算的墙轴压比可供设计。
6、筏板标高与上部结构什么关系？答：08版基础CAD与上部PMCAD中使用同一标高，即坐标系一致，两者关联，所以在进行基础设计时要保证上部标高符合实际。
05版基础与上部标高是独立的，设置相对正负0的标高就可以。
7、有无地下室，其计算的上部结构位移差别较大？答：因为该模型地下室层数多，共4层，取的地下室约束 m值为3，较小，这样计算的地上部分位移要大一些。
可将m值取10或直接设为-4，即嵌固，这样有无地下室计算的位移是很接近的。
8、2层的底部框架结构，非抗震，砌体结构辅助设计计算通过了没问题，但是底框-抗震墙结构三维分析，计算参数中选不计算水平地震力，生成SATWE数据文件及数据检查无错误，但是到第2步SATWE内力及配筋计算却出错！请问是什么原因？答：底框结构的楼层地震剪力在“砌体结构辅助设计”中已经计算完毕，SATWE中不再计算。
高层建筑结构设计必须检查的计算结果输出信息1、轴压比：主要为控制结构的延性，规范对墙肢和柱均有相应限值要求，见抗规6.3.7和6.4.6。
2、剪重比：主要为控制各楼层最小地震剪力，确保结构安全性，参见《高规》的表3.3.13；地震规范的表5.2.5同。
程序对算出的“楼层最小地震剪力系数”如果不满足规范的要求，将给出是否调整地震剪力的选择。
根据规范组的解释，如果不满足，就应调整结构方案，直到达到规范的值为止，而不能简单的调大地震力。
（A级高度高层建筑的楼层层间抗侧力结构的受剪承载力不宜小于其上一层受剪承载力的80%，不应小于其上一层受剪承载力的65%，B级高度高层建筑的楼层层间抗侧力结构的受剪承载力不宜小于其上一层受剪承载力的75%。
注：楼层层间抗侧力结构受剪承载力是指在所考虑的水平地震作用方向上，该层全部柱及剪力墙的受剪承载力之和。
）见wmass.out3、刚度比：主要为控制结构竖向规则性，以免竖向刚度突变，形成薄弱层。
新抗震规范附录E2.1规定，转换层结构上下层的侧向刚度比不宜大于2。
新高规的4.4.3条规定，抗震设计的高层建筑结构，其楼层侧向刚度不宜小于相临上部楼层侧向刚度的70%或其上相临三层侧向刚度平均值的80%新高规的5.3.7条规定，高层建筑结构计算中，当地下室的顶板作为上部结构嵌固端时，地下室结构的楼层侧向刚度不应小于相邻上部结构楼层侧向刚度的2倍。
新高规的10.2.6条规定,底部大空间剪力墙结构,转换层上部结构与下部结构的侧向刚度,应符合高规附录D 的规定。
D.0.1：底部大空间为一层的部分框支剪力墙结构,可近似采用转换层上、下层结构等效刚度比γ表示转换层上、下层结构刚度的变化,非抗震设计时γ不应大于3,抗震设计时不应大于2D.0.2：底部为2-5层大空间的部分框支剪力墙结构,其转换层下部框架一剪力墙结构的等效侧向刚度与相同或相近高度的上部剪力墙结构的等效侧向刚度比γe宜接近1,非抗震设计时不应大于2,抗震设计时不应大于1.3。
必须检查的PKPM计算结果输出信息PKPM（平面剪力墙结构设计与计算软件）是一种常用的建筑结构设计和分析软件，主要用于计算平面剪力墙结构的受力性能和稳定性。
在进行PKPM计算时，输出的信息对于工程师和设计师来说非常重要，以下是一些必须检查的PKPM计算结果输出信息：1.结构受力情况：PKPM可以输出各个构件（如墙体、柱子、梁等）的受力情况，包括受力大小和受力位置。
这对于工程师来说非常重要，可以帮助他们判断结构的承载能力和是否满足设计要求。
2.结构位移：PKPM可以计算和输出结构的位移情况，包括水平位移和垂直位移。
这对于工程师来说非常重要，可以帮助他们判断结构的变形程度和是否满足使用要求。
3.结构刚度：PKPM可以计算和输出结构的刚度，包括全局刚度和局部刚度。
这对于工程师来说非常重要，可以帮助他们判断结构的抗震性能和稳定性。
4.配筋设计：PKPM可以根据结构的受力情况和构件的尺寸要求，计算并输出结构的配筋设计方案。
这对于设计师来说非常重要，可以帮助他们确定适当的钢筋尺寸和数量，以满足结构的强度要求。
5.结构荷载：PKPM可以计算和输出结构的荷载情况，包括静力荷载和动力荷载。
这对于工程师来说非常重要，可以帮助他们确定结构受力状态和是否满足设计要求。
6.结构稳定性：PKPM可以计算和输出结构的稳定性分析结果，包括反力、剪力、扭矩和弯矩等。
这对于工程师来说非常重要，可以帮助他们判断结构的稳定性和是否满足设计要求。
7.结构抗震性能：PKPM可以计算和输出结构的抗震性能，包括层间位移、层间剪力和楼房位移等。
这对于工程师来说非常重要，可以帮助他们评估结构的抗震性能和是否满足设计要求。
8.结构动力特性：PKPM可以计算和输出结构的动力特性，包括周期、振动模态和阻尼比等。
这对于工程师来说非常重要，可以帮助他们评估结构的动力响应和抗震设防水平。
9.结构破坏模式：PKPM可以预测和输出结构的破坏模式，包括剪力破坏、弯剪破坏和压弯破坏等。
7 输出结果的合理性判断与调整目前用于高层建筑结构分析的软件种类繁多，不同软件往往会导致不同的计算结果。
因此设计人员应对程序的适用范围、技术条件等全面了解。
在计算机辅助设计时，由于程序与结构某处实际情况不符，或人工输入有误，或软件本身有缺陷均会导致错误的计算结果，因而要求设计人必须对这些结果从力学概念和工程经验等方面加以认真分析对比、慎重校核，确认其合理性和可靠性，方可用于工程设计。
分析判断的内容一般包括：（1）结构整体性能方面，如结构自振周期和振型形态、结构整体位移和位移形态、楼层剪力、刚度等是否超限，合理。
（2）局部超限，主要是构件配筋超筋和截面尺寸超应力控制等情况。
对受力复杂的构件（如异型、转换、越层、悬挑和有特殊荷载的构件），其内力和应力分布是否与力学概念、工程经验一致等。
结构整体性能的超限处理，一般需要调整结构布置，局部超限的处理则需要通过调整构件材料和截面尺寸来实现。
4.7.1 周期周期输出结果文件（WZQ.OUT）中给出了振型号及其对应的自振周期、振动方向角、平动系数和扭转系数。
对周期的合理性分析主要从以下三方面来考虑：（A）基本自振周期的大小按正常的设计，一般高层建筑结构的基本自振周期大概在下列范围内：框架结构：T1=(0.08~0.10)n；框架-剪力墙和框架-核心筒结构：T1=(0.06~0.08)n；筒中筒和剪力墙结构：T1=(0.05~0.06)n，式中n为结构层数。
（B）第一周期是平动振动周期根据《高规》的规定，高层建筑结构必须考虑扭转的影响。
一个周期是平动振动周期还是扭转振动周期，可以通过扭转系数来判定。
若扭转系数等于1，则说明该周期为纯扭转振动周期；若平动系数等于1，则说明该周期为纯平动振动周期，其振动方向角为α（与x方向的夹角）。
α=0°时，则为x方向的平动；α=90°时，则为y方向的平动；0°＜α＜90°时，为沿方向角α 的空间振动。
PKPM计算结果正确性的大致判别结构CAD毕竟是一个辅助设计工具，智能化功能很弱，在概念设计、计算模型选择、结果分析等方面必须由设计人员来做，而且结构CAD也会有漏洞、出错，这在软件工程理论来说是不可避免的，因而还需要校审把关。
如果设计人员不考虑计算模型是否适用，不考虑计算结果是否合理，不检查输入数据是否正确，一味迷信计算机是很危险的。
因为高层建筑结构复杂，构件多，计算后数据输出量很大，如何对计算结果进行分析是非常重要的问题，上机计算并不能保证计算结果一定正确，设计人员必须要对计算结果进行分析，判断其正确性。
计算结果产生错误的原因大致有两方面：一方面是程序的计算模型和假定与工程的实际情况是否对应；另一方面输入数据错误：一个工程要准备成千上万条原始数据，虽经多方校对，也难保证不出错误。
查看SSW计算结果总信息。
对计算结果分析可按以下项目进行：⒈自振周期：在文件中，依次给出所有周期或先X后Y。
按正常的设计，大量工程的自振周期大约在下列范围（未考虑周期折减的计算值）。
第一周期即基本自振周期为：框架结构： T1＝（0.12～0.15）n框剪框筒结构： T1＝（0.08～0.12）n剪力墙筒中筒结构 T1＝（0.04～0.05）n中给H为EK式中 F EK—结构底部水平地震作用标准值。
G —建筑物总质量。
文件中层数多，刚度小时F EK偏于较小值；层数少，刚度大时F EK趋于较大值。
当计算的地震作用小于上述的下限，宜适当加大结构的截面尺寸，提高结构的刚度，使设计地震作用不至太小而不安全；当计算的地震作用大于上述的上限太多，宜适当减小结构的截面尺寸，降低结构的刚度，使结构设计比较经济合理。
一般情况下，按振型分解法计得的结构底部剪力小于底部剪力法求得的数值。
只有在结构刚度质量沿竖向变化很大，很不均匀时，才会出现振型组合法计算结果较大的现象。
通常，采用振型分解方法计算水平地震作用时，第一振型的底部剪力V01大于第二振型的底部剪力V02；第二振型的底部剪力V02大于第三振型的底部剪力V03。
PKPM软件计算结果分析详细说明一、位移比、层间位移比控制规范条文：《高规》JGJ3-2010中第3.4.5条规定，楼层竖向构件的最大水平位移和层间位移角，A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍；且A级高度高层建筑不应大于该楼层平均值的1.5倍，B级高度高层建筑、混合结构高层建筑及复杂高层建筑，不应大于该楼层平均值的1.4倍。
《高规》JGJ3-2010的第3.7.3条规定，高度不大于150m的高层建筑，其楼层层间最大位移与层间之比（即最大层间位移角）Δu/h应满足以下要求：结构休系Δu/h限值框架 1/550 框架-剪力墙，框架-核心筒 1/800 筒中筒，剪力墙 1/1000 框支层 1/1000《抗规》GB50011-2010中第3.4.4条第1款第一条：“扭转不规则时，应计入扭转影响，且楼层竖向构件最大的弹性水平位移和层间位移分别不宜大于楼层两端弹性水平位移和层间位移平均值的1.5倍，当最大层间位移远小于规范限值时，可适当放宽。
”名词释义：（1）位移比：即楼层竖向构件的最大水平位移与平均水平位移的比值。
（2）层间位移比：即楼层竖向构件的最大层间位移角与平均层间位移角的比值。
其中：最大水平位移：墙顶、柱顶节点的最大水平位移。
平均水平位移：墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。
层间位移角：墙、柱层间位移与层高的比值。
最大层间位移角：墙、柱层间位移角的最大值。
平均层间位移角：墙、柱层间位移角的最大值与最小值之和除2。
控制目的:高层建筑层数多，高度大，为了保证高层建筑结构具有必要的刚度，应对其最大位移和层间位移加以控制，主要目的有以下几点：1．保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝，控制楼面梁板的裂缝数量，宽度。
2．保证填充墙,隔墙,幕墙等非结构构件的完好，避免产生明显的损坏。
3．控制结构平面规则性，以免形成扭转，对结构产生不利影响。
结构位移输出文件（WDISP.OUT）Max-(X)、Max-(Y)----最大X、Y向位移。
PKPM必须检查的计算结果输出信息
1、轴压比：主要为控制结构的延性，规范对墙肢和柱均有相应限值要求，见抗规6.3.6和6.4.5。
2、剪重比：主要为控制各楼层最小地震剪力，确保结构安全性，参见《高规》的表3.3.13；地震规范的表5.2.5同。
程序对算出的“楼层最小地震剪力系数”如果不满足规范的要求，将给出是否调整地震剪力的选择。
根据规范组的解释，如果不满足，就应调整结构方案，直到达到规范的值为止，而不能简单的调大地震力。
3、刚度比：主要为控制结构竖向规则性，以免竖向刚度突变，形成薄弱层。
新抗震规范附录E2.1规定，转换层结构上下层的侧向刚度比不宜大于2。
新高规的4.4.3条规定，抗震设计的高层建筑结构，其楼层侧向刚度不宜小于相临上部楼层侧向刚度的70%或其上相临三层侧向刚度平均值的80%
新高规的5.3.7条规定，高层建筑结构计算中，当地下室的顶板作为上部结构嵌固端时，地下室结构的楼层侧向刚度不应小于相邻上部结构楼层侧向刚度的2倍。
上述所有这些刚度比的控制，都涉及到楼层刚度的计算方法。
目前，有三种方案可供选择：
（1）高规附录E.0.1建议的方法--剪切刚度 Ki=GiAi/Hi
（2）高规附录E.0.2建议的方法--剪弯刚度Ki=Vi /△i
（3）抗震规范3.4.2和3.4.3条文说明中建议的方法Ki=Vi/△ui
选用方法如下：
（1）对于多层（砌体、砖混底框），宜采用刚度1；
（2）对于带斜撑的钢结构和底部大空间层数>1层的结构宜采用刚度2；
（3）多数结构宜采用刚度3。
（所有的结构均可用刚度3）
竖向刚度不规则结构的程序处理：
抗震规范3.4.3条规定，竖向不规则的建筑结构，其薄弱层的地震剪力应乘以1.15的增大系数；
新高规5.1.14条规定，楼层侧向刚度小于上层的70%或其上三层平均值的80%时，该楼层地震剪力应乘1.15增大系数；
新抗震规范3.4.3条规定，竖向不规则的建筑结构，竖向抗侧力构件不连续时，该构件传递给水平转换构件的地震内力应乘以1.25-1.5的增大系数。
1）针对这些条文，程序通过自动计算楼层刚度比, 来决定是否采用1.15的楼层剪力增大系数；并且允许用户强制指定薄弱层位置，对用户指定的薄弱层也采用1.15的楼层剪力增大系数（参数补充输入）
2）通过用户指定转换梁、框支柱来实现转换构件的地震内力放大。
（特殊构件补充定义）
4、位移比：取楼层最大杆件位移与平均杆件位移比值。
位移比是控制结构的扭转效应的参数。
主要为控制结构平面规则性，以免形成扭转，对结构产生不利影响。
见抗规3.4.3条高规4.3.5条规定。
注意： 1)验算位移比可以选择强制刚性楼板假定
2) 验算位移比需要考虑偶然偏心，验算层间位移角则不需要考虑偶然偏心
3)位移比超过1.2，需要考虑双向地震
构件设计与位移信息不是在同一条件下的结果（即构件设计可以采用弹性楼板计算，而位移计算必须在刚性楼板假设下获得），故可先采用刚性楼板算出位移用于送审，而后采用弹性楼板进行构件分析。
5、周期比：主要为控制结构扭转效应，减小扭转对结构产生的不利影响，要求见高规3.4.5条。
一旦出现周期比不能满足要求的情况，一般只能通过调整平面布置来改善。
这种改善一般是整体性的，局部小调整往往收效甚微。
总的调整原则是要加强结构外圈，或者削弱内筒。
一句话，周期比控制的不是在要结构足够结实，而是在承载力布局合理性，限制结构抗扭刚度不能太弱。
6、刚重比：主要为控制结构的稳定性，以免结构产生滑移和倾覆。
条文：高规（5.4.2）条和混凝土规范（7.3.12）条都提到重力二阶效应问题。
概念：重力二阶效应一般称为P-DELT效应，在建筑结构分析中指的是竖向荷载的侧移效应。
当结构发生水平位移时,竖向荷载就会出现垂直于变形后的结构竖向轴线的分量，这个分量将加大水平位移量，同时也会加大相应的内力，这在本质上是一种几何非线性效应。
高层建筑结构稳定性对刚重比的要求见高规5.4.4条
注意：考虑P-DELT效应后,结构周期一般会变得稍长，这是符合实际情况的。
7、参与振动质量比：即有效质量系数
例：一八层框架，有大量的越层结构和弹性结点，需许多的振型才能使有效质量系数满足要求。
计算振型数剪重比有效质量系数
30 1.6 50%
60 3.2 90%
原因：振型整体性差，局部振动明显。
注：要密切关注有效质量系数是否达到了要求。
若不够，则地震作用计算也就失去了意义。
有关振型的几个概念
（1）振型参与系数：每个质点质量与其在某一振型中相应坐标乘积之和与该振型的主质量（或者说该模态质量）之比，即为该振型参与系数。
（2）振型的有效质量：这个概念只对于串连刚片系有效（即基于刚性楼板假定的，不适用于一般构），某一振型的某一方向的有效质量为各个质点质量与该质点在该一振型中相应方向对应坐标乘积之和的平方。
（3）有效质量系数：如果计算时只取了几个振型，那么这几个振型的有效质量之和与总质量之比即为有效质量系数。
用于判断参与振型数足够与否，并将用于程序。
概念来源：WILSON E.L. 教授曾经提出振型有效质量系数的概念用于判断参与振型数足够与否，并将其用于ETABS程序，他的方法是基于刚性楼板假定的，不适用于一般结构。
（4）振型参与质量：某一振型的主质量（或者说该模态质量）乘以该振型的参振型与系数的平方，即为该振型的振型参与质量。
（5）振型参与质量系数：由于有效质量系数只适用于刚性楼板假定，《高规》5.1.13条及《抗规》5.2.2条文说明，提出了用振型参与质量系数来判断参与振型数足够与否的方法。
即选定振型个数的振型参与质量之和与总质量之比即为振型参与质量系数。
这种方法适用于刚性楼板假定，也适用于弹性楼板。
这个新方法已经实现于TAT、SATWE和PMSAP。
根据我们的计算经验，当有效质量系数大于0.8时，基底剪力误差一般小于5%。
在这个意义上我们称有效质量系数大于0.8的情形为振型数足够；否则称振型数不够。
高规5.1.13规定对
B级高度高层建筑及复杂高层建筑有效质量系数不小于0.9程序自动计算该参数并输出。
有效质量系数只适用于串连刚片系模型，分别有x方向、y方向、rz方向的有效质量系数。
振型参与质量系数则分别有x、y、z、rx、ry、rz六个方向的振型参与质量系数。
注释：
1）这里的“质量”的概念不同于通常意义上的质量。
离散结构的振型总数是有限的，振型总个数等于独立质量的总个数。
可以通过判断结构的独立质量数来了解结构的固有振型总数。
具体地说：
每块刚性楼板有三个独立质量Mx,My,Jz；
每个弹性节点有两个独立质量mx,my；
根据这两条，可以算出结构的独立质量总数，也就知道了结构的固有振型总数。
2）若记结构固有振型总数是NM，那么参与振型数最多只能选NM个，选参与振型数大于NM是错误的，因为结构没那么多。
3）参与振型数与有效质量系数的关系：
3-1)参与振型数越多，有效质量系数越大；
3-2)参与振型数 =0 时，有效质量系数 =0
3-3)参与振型数 =NM 时，有效质量系数 =1.0
4）参与振型数 NP 如何确定？
4-1）参与振型数 NP 在 1-NM 之间选取。
4-2）NP应该足够大，使得有效质量系数大于0.9。
有些结构，需要较多振型才能准确计算地震作用，这时尤其要注意有效质量系数是否超过了0.9。
比如平面复杂，楼面的刚度不是无穷大，振型整体性差，局部振动明显的结构，这种情况往往需要很多振型才能使有效质量系数满足要求。
8、倾覆力距比
1）短肢剪力墙结构
《高规》7.1.2条：抗震设计时筒体和一般剪力墙承受的第一振型底部地震倾覆力距不宜小于结构总底部地震倾覆力距的50％；一、二、三级短肢剪力墙轴压比不宜大于0.5、0.6、0.7，对一字形短肢剪力墙轴压比限值相应降低0.1。
2）框架－剪力墙结构
新抗震规范第6.1.3条、高规8.1.3条规定，框架-剪力墙结构，在基本振型地震作用下，若框架部分承担的地震倾覆力矩大于总地震倾覆力矩的百分比50%，其框架部分的抗震等级应按框架结构确定，柱轴压比限值宜按框架结构采用。
9、楼层最大位移与层高比：（层间位移角限值）
1）弹性层间位移角限值：钢筋混凝土框架为1/550，详《抗震》表5.5.1
2）弹塑性层间位移角限值：钢筋混凝土框架为1/50，详《抗震》表5.5.5。
