PKPM计算结果正确性的大致判别

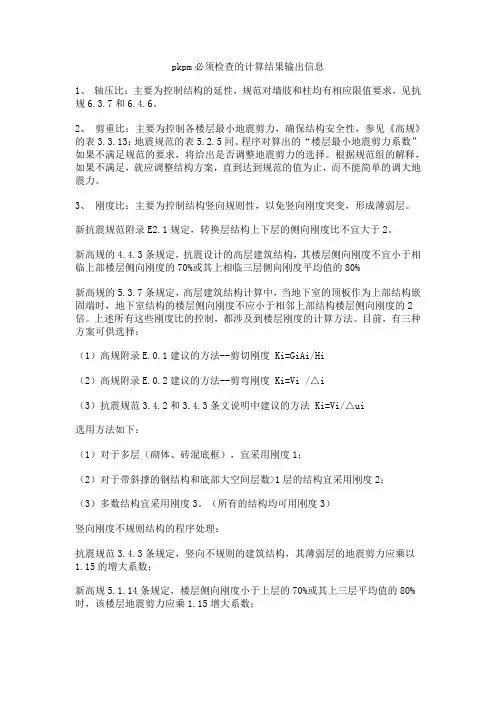

pkpm必须检查的计算结果输出信息1、轴压比：主要为控制结构的延性，规范对墙肢和柱均有相应限值要求，见抗规6.3.7和6.4.6。

2、剪重比：主要为控制各楼层最小地震剪力，确保结构安全性，参见《高规》的表3.3.13；地震规范的表5.2.5同。

程序对算出的“楼层最小地震剪力系数”如果不满足规范的要求，将给出是否调整地震剪力的选择。

根据规范组的解释，如果不满足，就应调整结构方案，直到达到规范的值为止，而不能简单的调大地震力。

3、刚度比：主要为控制结构竖向规则性，以免竖向刚度突变，形成薄弱层。

新抗震规范附录E2.1规定，转换层结构上下层的侧向刚度比不宜大于2。

新高规的4.4.3条规定，抗震设计的高层建筑结构，其楼层侧向刚度不宜小于相临上部楼层侧向刚度的70%或其上相临三层侧向刚度平均值的80%新高规的5.3.7条规定，高层建筑结构计算中，当地下室的顶板作为上部结构嵌固端时，地下室结构的楼层侧向刚度不应小于相邻上部结构楼层侧向刚度的2倍。

上述所有这些刚度比的控制，都涉及到楼层刚度的计算方法。

目前，有三种方案可供选择：（1）高规附录E.0.1建议的方法--剪切刚度 Ki=GiAi/Hi（2）高规附录E.0.2建议的方法--剪弯刚度Ki=Vi /△i（3）抗震规范3.4.2和3.4.3条文说明中建议的方法Ki=Vi/△ui选用方法如下：（1）对于多层（砌体、砖混底框），宜采用刚度1；（2）对于带斜撑的钢结构和底部大空间层数>1层的结构宜采用刚度2；（3）多数结构宜采用刚度3。

（所有的结构均可用刚度3）竖向刚度不规则结构的程序处理：抗震规范3.4.3条规定，竖向不规则的建筑结构，其薄弱层的地震剪力应乘以1.15的增大系数；新高规5.1.14条规定，楼层侧向刚度小于上层的70%或其上三层平均值的80%时，该楼层地震剪力应乘1.15增大系数；新抗震规范3.4.3条规定，竖向不规则的建筑结构，竖向抗侧力构件不连续时，该构件传递给水平转换构件的地震内力应乘以1.25-1.5的增大系数。

结构设计pkpm软件SATWE计算结果分析分析与设计参数定义一．总信息1.墙元细分最大控制长度：墙元细分时需要的一个参数，对于尺寸较大的剪力墙，小墙元的边长不得大于给定的限制Dmax，程序限定1.0≤Dmax≤5.0，隐含值Dmax=2.0，Dmax=2.0.对一般工程，Dmax=2.0对于框支剪力墙结构，Dmax=1.5或者1.02.对搜有楼层强制采用刚性楼板假定当计算结构位移比时，需要选择此项。

除了位移比计算，其他的结构分析，设计不应选择此项。

3.墙元侧向节点信息这是墙元刚度矩阵凝聚计算的一个控制参数，若选“出口”墙元的变形协调性好，分析结果符合剪力墙的实际，但计算量较大。

若选“内部”，这时带洞口的墙元两侧边中部的节点为变形不协调点，是对剪力墙的一种简化模拟，精度略逊于前者，但效率高，实用性好，计算量比前者少。

多层结构—（剪力墙较少，工程规模相对较小）选---出口高层结构—内部4.模拟施工加载3计算竖向力，采用分层刚度分层加载模型，与模拟施工加载1类似，只是在分层加载时去掉了没有用的刚度，使其更接近于施工过程。

计算恒载。

5.考虑偶然偏心如果考虑偶然偏心，程序将自动增加计算4个地震工况，分别是质心沿Y正、负向偏移5%的X地震和质心沿X正、负向偏移5%的Y 地震。

6.考虑双向地震作用若考虑，程序自动对X,Y的地震作用效应Sx，Sy进行修改。

Sx←sign（Sx）√Sx2+（0.85Sy）2Sy←sign（Sy）√Sy2+（0.85Sx）27.计算振型个数一般计算振型数应大于9 ，多塔结构多一些。

但是一个规则的两层结构，采用刚性楼板假定，每块刚性楼板只有三个有效动力自由度，整个结构共有6个有效动力自由度，系统自身只有6个特征值，最多取6个8.活荷质量折减系数计算重力荷载代表值时的活荷载组合值系数，缺省取值与荷载组合中的活荷载组合值系数相同（一般为0.5），如果用户需要，也可以自己修改。

9.周期折减系数为了充分考虑框架结构和框架-剪力墙结构的填充墙刚度对计算周期的影响。

必须检查的PKPM计算结果输出信息PKPM（平面剪力墙结构设计与计算软件）是一种常用的建筑结构设计和分析软件，主要用于计算平面剪力墙结构的受力性能和稳定性。

在进行PKPM计算时，输出的信息对于工程师和设计师来说非常重要，以下是一些必须检查的PKPM计算结果输出信息：1.结构受力情况：PKPM可以输出各个构件（如墙体、柱子、梁等）的受力情况，包括受力大小和受力位置。

这对于工程师来说非常重要，可以帮助他们判断结构的承载能力和是否满足设计要求。

2.结构位移：PKPM可以计算和输出结构的位移情况，包括水平位移和垂直位移。

这对于工程师来说非常重要，可以帮助他们判断结构的变形程度和是否满足使用要求。

3.结构刚度：PKPM可以计算和输出结构的刚度，包括全局刚度和局部刚度。

这对于工程师来说非常重要，可以帮助他们判断结构的抗震性能和稳定性。

4.配筋设计：PKPM可以根据结构的受力情况和构件的尺寸要求，计算并输出结构的配筋设计方案。

这对于设计师来说非常重要，可以帮助他们确定适当的钢筋尺寸和数量，以满足结构的强度要求。

5.结构荷载：PKPM可以计算和输出结构的荷载情况，包括静力荷载和动力荷载。

这对于工程师来说非常重要，可以帮助他们确定结构受力状态和是否满足设计要求。

6.结构稳定性：PKPM可以计算和输出结构的稳定性分析结果，包括反力、剪力、扭矩和弯矩等。

这对于工程师来说非常重要，可以帮助他们判断结构的稳定性和是否满足设计要求。

7.结构抗震性能：PKPM可以计算和输出结构的抗震性能，包括层间位移、层间剪力和楼房位移等。

这对于工程师来说非常重要，可以帮助他们评估结构的抗震性能和是否满足设计要求。

8.结构动力特性：PKPM可以计算和输出结构的动力特性，包括周期、振动模态和阻尼比等。

这对于工程师来说非常重要，可以帮助他们评估结构的动力响应和抗震设防水平。

9.结构破坏模式：PKPM可以预测和输出结构的破坏模式，包括剪力破坏、弯剪破坏和压弯破坏等。

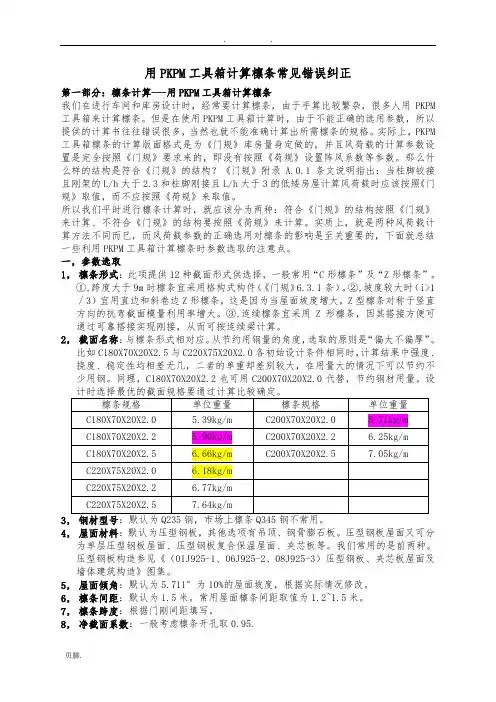

用PKPM工具箱计算檩条常见错误纠正第一部分：檩条计算---用PKPM工具箱计算檩条我们在进行车间和库房设计时，经常要计算檩条，由于手算比较繁杂，很多人用PKPM 工具箱来计算檩条。

但是在使用PKPM工具箱计算时，由于不能正确的选用参数，所以提供的计算书往往错误很多，当然也就不能准确计算出所需檩条的规格。

实际上，PKPM 工具箱檩条的计算版面格式是为《门规》库房量身定做的，并且风荷载的计算参数设置是完全按照《门规》要求来的，即没有按照《荷规》设置阵风系数等参数。

那么什么样的结构是符合《门规》的结构？《门规》附录A.0.1条文说明指出：当柱脚铰接且刚架的L/h大于2.3和柱脚刚接且L/h大于3的低矮房屋计算风荷载时应该按照《门规》取值，而不应按照《荷规》来取值。

所以我们平时进行檩条计算时，就应该分为两种：符合《门规》的结构按照《门规》来计算、不符合《门规》的结构要按照《荷规》来计算。

实质上，就是两种风荷载计算方法不同而已，而风荷载参数的正确选用对檩条的影响是至关重要的，下面就总结一些利用PKPM工具箱计算檩条时参数选取的注意点。

一，参数选取1，檩条形式：此项提供12种截面形式供选择，一般常用“C形檩条”及“Z形檩条”。

①,跨度大于9m时檩条宜采用格构式构件（《门规》6.3.1条）。

②,坡度较大时（i>1／3）宜用直边和斜卷边Z形檩条，这是因为当屋面坡度增大，Z型檩条对称于竖直方向的抗弯截面模量利用率增大。

③,连续檩条宜采用Z形檩条，因其搭接方便可通过可靠搭接实现刚接，从而可按连续梁计算。

2，截面名称：与檩条形式相对应。

从节约用钢量的角度，选取的原则是“偏大不偏厚”。

比如C180X70X20X2.5与C220X75X20X2.0各初始设计条件相同时，计算结果中强度、挠度、稳定性均相差无几，二者的单重却差别较大，在用量大的情况下可以节约不少用钢。

同理，C180X70X20X2.2也可用C200X70X20X2.0代替，节约钢材用量。

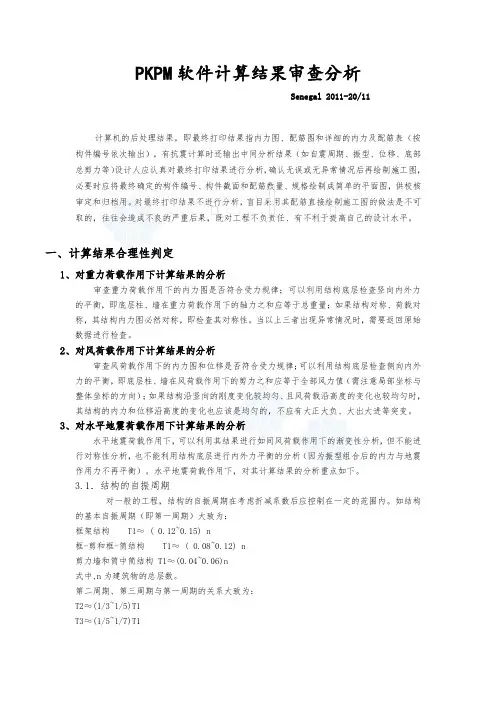

PKPM软件计算结果审查分析Senegal 2011-20/11计算机的后处理结果，即最终打印结果指内力图、配筋图和详细的内力及配筋表（按构件编号依次输出），有抗震计算时还输出中间分析结果（如自震周期、振型、位移、底部总剪力等）设计人应认真对最终打印结果进行分析，确认无误或无异常情况后再绘制施工图，必要时应将最终确定的构件编号、构件截面和配筋数量、规格绘制成简单的平面图，供校核审定和归档用。

对最终打印结果不进行分析，盲目采用其配筋直接绘制施工图的做法是不可取的，往往会造成不良的严重后果，既对工程不负责任、有不利于提高自己的设计水平。

一、计算结果合理性判定1、对重力荷载作用下计算结果的分析审查重力荷载作用下的内力图是否符合受力规律；可以利用结构底层检查竖向内外力的平衡，即底层柱、墙在重力荷载作用下的轴力之和应等于总重量；如果结构对称、荷载对称，其结构内力图必然对称，即检查其对称性。

当以上三者出现异常情况时，需要返回原始数据进行检查。

2、对风荷载作用下计算结果的分析审查风荷载作用下的内力图和位移是否符合受力规律；可以利用结构底层检查侧向内外力的平衡，即底层柱、墙在风荷载作用下的剪力之和应等于全部风力值（需注意局部坐标与整体坐标的方向）；如果结构沿竖向的刚度变化较均匀、且风荷载沿高度的变化也较均匀时，其结构的内力和位移沿高度的变化也应该是均匀的，不应有大正大负、大出大进等突变。

3、对水平地震荷载作用下计算结果的分析水平地震荷载作用下，可以利用其结果进行如同风荷载作用下的渐变性分析，但不能进行对称性分析，也不能利用结构底层进行内外力平衡的分析（因为振型组合后的内力与地震作用力不再平衡）。

水平地震荷载作用下，对其计算结果的分析重点如下。

3.1．结构的自振周期对一般的工程，结构的自振周期在考虑折减系数后应控制在一定的范围内。

如结构的基本自振周期（即第一周期）大致为：框架结构T1≈ ( 0.12~0.15) n框-剪和框-筒结构T1≈ ( 0.08~0.12) n剪力墙和筒中筒结构 T1≈(0.04~0.06)n式中,n为建筑物的总层数。

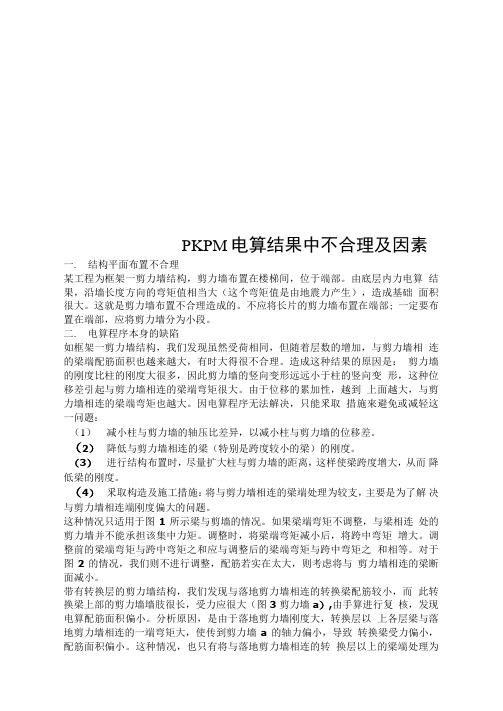

PKPM电算结果中不合理及因素一. 结构平面布置不合理某工程为框架一剪力墙结构，剪力墙布置在楼梯间，位于端部。

由底层内力电算结果，沿墙长度方向的弯矩值相当大（这个弯矩值是由地震力产生），造成基础面积很大。

这就是剪力墙布置不合理造成的。

不应将长片的剪力墙布置在端部; 一定要布置在端部，应将剪力墙分为小段。

二. 电算程序本身的缺陷如框架一剪力墙结构，我们发现虽然受荷相同，但随着层数的增加，与剪力墙相连的梁端配筋面积也越来越大，有时大得很不合理。

造成这种结果的原因是：剪力墙的刚度比柱的刚度大很多，因此剪力墙的竖向变形远远小于柱的竖向变形，这种位移差引起与剪力墙相连的梁端弯矩很大。

由于位移的累加性，越到上面越大，与剪力墙相连的梁端弯矩也越大。

因电算程序无法解决，只能釆取措施來避免或减轻这一问题：（1）减小柱与剪力墙的轴压比差异，以减小柱与剪力墙的位移差。

（2）降低与剪力墙相连的梁（特别是跨度较小的梁）的刚度。

（3）进行结构布置时，尽量扩大柱与剪力墙的距离，这样使梁跨度增大，从而降低梁的刚度。

（4）釆取构造及施工措施：将与剪力墙相连的梁端处理为较支，主要是为了解决与剪力墙相连端刚度偏大的问题。

这种情况只适用于图1所示梁与剪墙的情况。

如果梁端弯矩不调整，与梁相连处的剪力墙并不能承担该集中力矩。

调整时，将梁端弯矩减小后，将跨中弯矩增大。

调整前的梁端弯矩与跨中弯矩之和应与调整后的梁端弯矩与跨中弯矩之和相等。

对于图2的情况，我们则不进行调整，配筋若实在太大，则考虑将与剪力墙相连的梁断面减小。

带有转换层的剪力墙结构，我们发现与落地剪力墙相连的转换梁配筋较小，而此转换梁上部的剪力墙墙肢很长，受力应很大（图3剪力墙a）,由手算进行复核，发现电算配筋面积偏小。

分析原因，是由于落地剪力墙刚度大，转换层以上各层梁与落地剪力墙相连的一端弯矩大，使传到剪力墙a的轴力偏小，导致转换梁受力偏小，配筋面积偏小。

这种情况，也只有将与落地剪力墙相连的转换层以上的梁端处理为较支。

结构设计pkpm软件SATWE计算结果分析SATWE软件计算结果分析一、位移比、层间位移比控制规范条文：新高规的4.3.5条规定，楼层竖向构件的最大水平位移和层间位移角，A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍；且A级高度高层建筑不应大于该楼层平均值的1.5倍，B级高度高层建筑、混合结构高层建筑及复杂高层建筑，不应大于该楼层平均值的1.4倍。

高规4.6.3条规定，高度不大于150m的高层建筑，其楼层层间最大位移与层间之比（即最大层间位移角）Δu/h应满足以下要求：结构休系Δu/h限值框架 1/550框架-剪力墙，框架-核心筒 1/800筒中筒，剪力墙 1/1000框支层 1/1000名词释义：（1）位移比：即楼层竖向构件的最大水平位移与平均水平位移的比值。

（2）层间位移比：即楼层竖向构件的最大层间位移角与平均层间位移角的比值。

其中：最大水平位移：墙顶、柱顶节点的最大水平位移。

平均水平位移：墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。

层间位移角：墙、柱层间位移与层高的比值。

最大层间位移角：墙、柱层间位移角的最大值。

平均层间位移角：墙、柱层间位移角的最大值与最小值之和除2。

控制目的:高层建筑层数多，高度大，为了保证高层建筑结构具有必要的刚度，应对其最大位移和层间位移加以控制，主要目的有以下几点：1．保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝,控制楼面梁板的裂缝数量,宽度。

2．保证填充墙,隔墙,幕墙等非结构构件的完好,避免产生明显的损坏。

3．控制结构平面规则性，以免形成扭转，对结构产生不利影响。

结构位移输出文件（WDISP.OUT）Max-(X)、Max-(Y)----最大X、Y向位移。

（mm）Ave-(X)、Ave-(Y)----X、Y平均位移。

（mm）Max-Dx ，Max-Dy : X,Y方向的最大层间位移Ave-Dx ，Ave-Dy : X,Y方向的平均层间位移Ratio-(X)、Ratio-(Y)---- X、Y向最大位移与平均位移的比值。

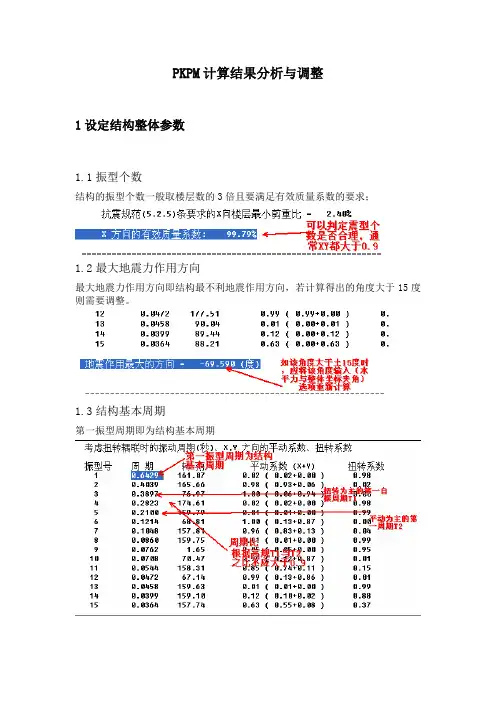

PKPM计算结果分析与调整1设定结构整体参数1.1振型个数结构的振型个数一般取楼层数的3倍且要满足有效质量系数的要求；1.2最大地震力作用方向最大地震力作用方向即结构最不利地震作用方向，若计算得出的角度大于15度则需要调整。

1.3结构基本周期第一振型周期即为结构基本周期2确定整体结构合理性控制结构整体性的主要参数是:周期比，剪重比，位移比，位移角（层间最大位移与层高之比），层间刚度比，层间受剪承载力比，刚重比2.1周期比（WZQ.OUT）周期比是控制结构扭转效应的重要指标，是结构扭转刚度，扭转惯量分布大小的综合反映。

控制周期比的目的是是使抗侧力构件的平面布置更加有效，更加合理，以此控制地震作用下结构扭转激励震动效应不能成为主振动效应，避免了结构扭转破坏。

2.2剪重比（WZQ.OUT）剪重比计算是因为在长周期作用下，地震影响系数下降较快，对于基本周期大于3.5秒的结构，由此计算出来的水平地震作用下的结构效应可能很小。

而对于长周期结构，地震动态作用下的地面运动速度和位移可能对结构具有更大的破坏作用。

2.3位移比（WDISP.OUT）位移比是控制整体扭转性和平面不规则性的重要指标。

2.4位移角（WDISP.OUT）层间位移角是控制结构整体刚度和不规则性的主要指标。

限制建筑物尤其是高层建筑的层间位移角主要目的有两点：一是保证主体结构基本处于弹性受力状态，避免混凝土受力构件出现裂缝或裂缝超过允许范围；二是保证填充墙和各种管线等非结构构件完好，避免产生明显的损伤。

2.5层间刚度比层间刚度比是控制结构竖向不规则和判断薄弱层的重要指标。

对于转换层，无论刚度比是多少，都应该设置为薄弱层2.6层间受剪承载力比层间受剪承载力比也是控制结构竖向不规则性和判断薄弱层的重要指标。

2.7刚重比刚重比是结构刚度与重力荷载之比，它是控制结构整体稳定的重要指标。

结构的刚重比是影响重力二阶效应的主要参数，通过对结构刚重比的控制满足高层建筑稳定性要求。

Pkpm常见错误做法总结于下。

1．暗梁当楼面梁使用。

这是最常见的错误。

暗梁之所以不能当楼面梁是因为其刚度不够，荷载不能按自己设想的方式传递，即楼面荷载—板—暗梁—柱的传递方式几乎是不可能的。

这样将大大低估板的内力。

我个人认为，根据内力按最短距离传递的原则，用暗梁代替梁只有在板受集中力时，在集中力处沿板的最短方向（双向板沿两个垂直方向）设置暗梁，可以认为集中力由暗梁承受以满足抗弯强度和裂缝要求，此时板的计算跨度绝对不能按支承于暗梁来考虑。

但很多时候，这种做法也没有必要，直接加大板的受力钢筋即可，除非因抗剪（冲切）需要箍筋而使用暗梁。

2．与上一个问题相对应的是，在刚度发生较大突变（增加）处，应视为梁。

典型的问题是不同高程的板之间出现的错台，错台本身平面外刚度比较大，而板的平面外刚度较小，不管你是否愿意，板上的荷载都要传递到错台上，因此应当按梁来设计，尤其是抗剪钢筋应满足要求。

地下通道、车站遇到的这种情况较多，其荷载又比较大，但大多数人对错台的处理却非常草率，这很令人担忧。

3．框架结构形成事实上的铰接。

最常见的是梁刚度比柱大的多，使柱对梁的约束作用较弱，形成事实上的铰。

这样减少了超静定次数，于抗震不利，也难以形成“强柱弱梁”。

坂神地震时，地铁车站柱的破坏相当严重，也提醒我们不能忽视这个问题。

地铁车站顶底板可看作筏板，其梁的刚度当然大于柱，但中板处不宜将梁的刚度做得较大。

另外，地下工程如通道、涵洞、地铁车站等，有时不小心也容易作成刚度较大的顶底板和刚度较小的侧墙，这样横剖面就形成铰接的四边形，两侧墙土压力相差较大时很容易失稳，也不利于抗震。

4．板墙受力钢筋置于分布钢筋的内侧。

很多人总把分布钢筋想象成类似梁的箍筋，因此配筋不小心就这样倒置。

分布钢筋的作用在于固定受力钢筋位置，传递受力及防止温度收缩裂缝，它不需要象梁柱箍筋那样外包以防止钢筋受压向外鼓出，更重要的是，板墙截面高度较小，为增加有效高度发挥受力筋作用，一般情况下应当外置受力钢筋。

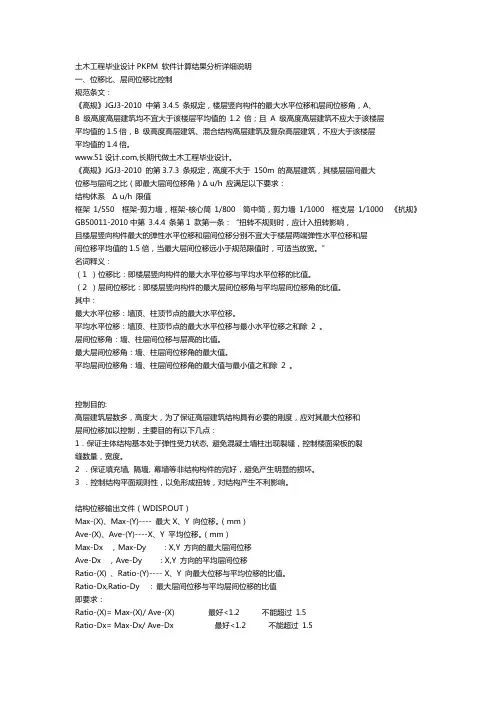

土木工程毕业设计PKPM 软件计算结果分析详细说明一、位移比、层间位移比控制规范条文：《高规》JGJ3-2010 中第3.4.5 条规定，楼层竖向构件的最大水平位移和层间位移角，A、B 级高度高层建筑均不宜大于该楼层平均值的1.2 倍；且A 级高度高层建筑不应大于该楼层平均值的1.5倍，B 级高度高层建筑、混合结构高层建筑及复杂高层建筑，不应大于该楼层平均值的1.4倍。

www.51设计.com,长期代做土木工程毕业设计。

《高规》JGJ3-2010 的第3.7.3 条规定，高度不大于150m 的高层建筑，其楼层层间最大位移与层间之比（即最大层间位移角）Δ u/h 应满足以下要求：结构休系Δ u/h 限值框架1/550 框架-剪力墙，框架-核心筒1/800 筒中筒，剪力墙1/1000 框支层1/1000 《抗规》GB50011-2010中第3.4.4 条第1 款第一条：“扭转不规则时，应计入扭转影响，且楼层竖向构件最大的弹性水平位移和层间位移分别不宜大于楼层两端弹性水平位移和层间位移平均值的1.5倍，当最大层间位移远小于规范限值时，可适当放宽。

”名词释义：（1 ）位移比：即楼层竖向构件的最大水平位移与平均水平位移的比值。

（2 ）层间位移比：即楼层竖向构件的最大层间位移角与平均层间位移角的比值。

其中：最大水平位移：墙顶、柱顶节点的最大水平位移。

平均水平位移：墙顶、柱顶节点的最大水平位移与最小水平位移之和除2 。

层间位移角：墙、柱层间位移与层高的比值。

最大层间位移角：墙、柱层间位移角的最大值。

平均层间位移角：墙、柱层间位移角的最大值与最小值之和除2 。

控制目的:高层建筑层数多，高度大，为了保证高层建筑结构具有必要的刚度，应对其最大位移和层间位移加以控制，主要目的有以下几点：1．保证主体结构基本处于弹性受力状态, 避免混凝土墙柱出现裂缝，控制楼面梁板的裂缝数量，宽度。

2 ．保证填充墙, 隔墙, 幕墙等非结构构件的完好，避免产生明显的损坏。

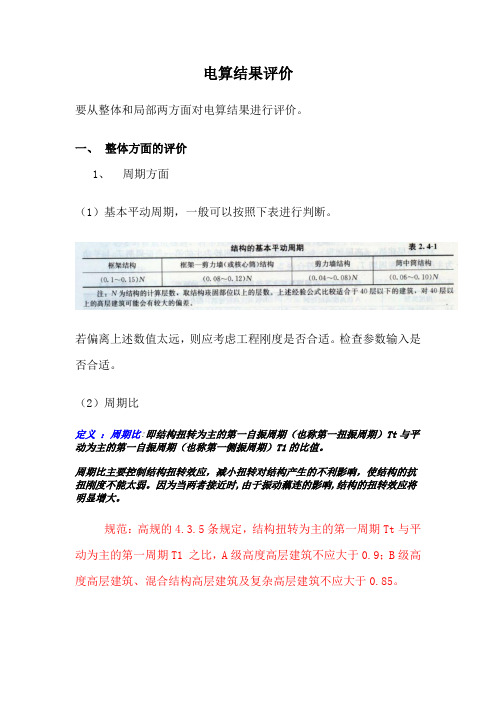

电算结果评价要从整体和局部两方面对电算结果进行评价。

一、整体方面的评价1、周期方面（1）基本平动周期，一般可以按照下表进行判断。

若偏离上述数值太远，则应考虑工程刚度是否合适。

检查参数输入是否合适。

（2）周期比定义：周期比:即结构扭转为主的第一自振周期（也称第一扭振周期）Tt与平动为主的第一自振周期（也称第一侧振周期）T1的比值。

周期比主要控制结构扭转效应，减小扭转对结构产生的不利影响，使结构的抗扭刚度不能太弱。

因为当两者接近时,由于振动藕连的影响,结构的扭转效应将明显增大。

规范：高规的4.3.5条规定，结构扭转为主的第一周期Tt与平动为主的第一周期T1 之比，A级高度高层建筑不应大于0.9；B级高度高层建筑、混合结构高层建筑及复杂高层建筑不应大于0.85。

注意：对照“结构整体空间振动简图”，考察第一扭转/平动周期是否引起整体振动，如果仅是局部振动，不是第一扭转/平动周期。

考察第一平动周期的基底剪力是否为最大2、侧移变形方面（1）振型曲线应为光滑连续的曲线，避免主振型出现大部不动或微动而局部杆件振动的现象。

定义：最大水平位移：墙顶、柱顶节点的最大水平位移。

平均水平位移：墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。

层间位移角：墙、柱层间位移与层高的比值。

最大层间位移角：墙、柱层间位移角的最大值。

平均层间位移角：墙、柱层间位移角的最大值与最小值之和除2。

位移比：即楼层竖向构件的最大水平位移与平均水平位移的比值。

层间位移比：即楼层竖向构件的最大层间位移角与平均层间位移角的比值。

（2）结构的层间位移角满足高规4.6.3条规定：规范：高度不大于150m的高层建筑，其楼层层间最大位移与层高之比（即最大层间位移角）Δu/h应满足以下要求：框架 1/550 ；框架-剪力墙；框架-核心筒 1/800 ；筒中筒，剪力墙1/1000 ；框支层 1/1000 。

注意：验算层间位移角则不需要考虑偶然偏心；必须采用刚性楼板假定。

1、位移比和层间位移比-结构位移输出文件（WDISP.OUT）
若位移比超过1.2，则需要在总信息参数设置中考虑双向地震作用；
验算位移比需要考虑偶然偏心作用，验算层间位移角则不需要考虑偶然偏心；
验算位移比应该选择强制刚性楼板假定，即先采用刚性楼板假定算出位移，再采用弹性楼板
进行构件受力配筋分析；
采用PKPM进行完整的结构计算，需要根据计算内容往复修改上述参数。

2、周期比-周期、地震力与振型输出文件（WZQ.OUT）
周期比指第一扭转周期与第一平动周期之比，不应大于0.9；
X方向有效质量系数不应小于90%结构有效质量；
Y方向有效质量系数不应小于90%结构有效质量；
计算振型不应小于9，考虑平扭藕连计算结构的扭转效应时不小于15，一般取层数的3倍。

3、层刚度比-建筑结构的总信息（WMASS.OUT）
要求本层刚度与上层刚度之比大于0.7，与相邻上部三层比大于0.8，可以直接从计算结果
中查看，对于我们毕设中的结构一般都满足。

4、轴压比-混凝土构件配筋、钢构件验算输出文件（WPJ*.OUT）
Uc：轴压比限制与结构类型和抗震等级有关，可以直接从结算结果查看（如下图），轴压比
不能太小，应尽可能的接近轴压比限值。
5、梁板柱配筋率检查
梁跨中0.6%~1.5%，支座0.8%~1.6%较经济，梁端支座纵向受拉钢筋配筋率不大于2.5%，
当大于2%时需加大箍筋；
板的经济配筋率0.4%~0.8%较经济，
柱的经济配筋率1%~1.2%较经济。

PKPM软件计算结果分析详细说明PKPM是一款著名的建筑结构仿真和设计软件，被广泛应用于建筑工程中。

它能够通过数值模拟和计算，对建筑系统在外力和荷载作用下的受力情况进行分析和评估。

本文将详细说明PKPM软件的计算结果分析方法和应用。

首先，PKPM软件可以进行静力分析。

用户可以输入建筑物的尺寸、构件的性质、荷载的大小和方向等信息，通过有限元方法对构件进行离散，得到系统在静力下的受力情况。

该软件可以计算各构件的应力、应变、变形等参数，并以可视化的方式反映出来。

通过这些结果，用户可以了解到结构的强度、刚度和稳定性等方面的情况。

其次，PKPM软件还可以进行动力分析。

建筑物在遭受地震和风力等动力荷载作用时，结构的受力情况和动态特性将发生变化。

PKPM软件利用有限元法和动力学原理，可以计算出结构在动力荷载下的响应，包括加速度、速度、位移等参数。

通过分析和比较这些参数，用户可以评估结构在动力荷载下的抗震性能和稳定性。

此外，PKPM软件还支持模态分析。

模态分析是指通过对结构的自振频率、振型和模态振幅等进行计算和分析，来了解结构的动态特性和响应。

PKPM软件可以计算出结构的前若干个自振频率和振型，并将其显示出来。

这些结果对于设计师来说十分重要，可以帮助其调整结构的刚度和质量分布，以满足特定的动态要求。

另外，PKPM软件还可以进行热力分析。

在高温或火灾等情况下，建筑物的构件可能会受到热荷载的作用。

PKPM软件可以模拟这些热荷载，并计算出构件表面的温度分布、热应力和热变形等参数。

这些结果可以帮助设计师评估结构对于高温环境的耐久性和抗火性能，并进行相应的改进。

最后，PKPM软件还可以进行结构优化。

用户可以通过改变结构的形状、材料或截面等参数，并通过PKPM软件进行分析和计算，得到不同优化方案的受力情况和性能指标。

通过这种方式，用户可以找到最佳的设计方案，最大限度地提高结构的稳定性和抗荷载能力。

综上所述，PKPM软件是一款功能强大且灵活易用的建筑结构仿真和设计软件。

一自振周期的评定 (1)二振型曲线的评定 (3)三地震力的评定 (3)四水平位移的特征 (5)五几个重要的比值 (6)1轴压比 (6)2位移比 (6)3周期比 (7)4刚度比 (7)5剪重比 (8)6刚重比 (8)7有效质量比 (9)一自振周期的评定结构基本自振周期的计算方法有三种：能量法，等效质量法，顶点位移法。

但是有钢筋混凝土框架的经验公式值：第一振型T1=(0.12-0.15)n，第二振型T2=(1/3-1/5) T1，第三振型T3=(1/5-1/7) T1。

详见《高层建筑混凝土结构技术规程》4.2.3，调入PKPM电算结果：考虑扭转耦联时的振动周期(秒)、X,Y 方向的平动系数、扭转系数有计算的结果知结构的第一振型周期分别为0.7854，0.2524，0.1443，0.1022，0.0841第二振型周期分别为0.7441，0.2421，0.1408，0.1016，0.0831第三振型周期分别为0.6340，0.2065，0.1200，0.0862，0.0709 具体分析见如下结果：计算出的经验值为0.6~0.75 0.15~0.1875 0.1~0.125，由上分析知道所算的结果与理论相差并不是很远，所以结构的构件尺寸基本合理。

二振型曲线的评定有经验知识知在正常的计算下，对于比较均匀的结构，振型曲线应是比较连续光滑的曲线，不应有大的凹凸曲折。

第一振型无零点；第二振型在(0.7-0.8)H处有一个零点；第三振型分别在(0.4-0.5)H及(0.8-0.9)H处有两个零点。

调入PKPM电算结果：第一振型曲线第二振型曲线第三振型曲线上面的图片是一层楼中X方向第一、第二、第三振型投影仅为电算结果中的一个代表由该图知各振型曲线基本光滑，与经验基本一致，说明结构的布局，构件的选取以及荷载的输入基本正确。

三地震力的评定根据目前许多工程的计算结果，截面尺寸、结构布置都比较正常的结构，其底部剪力约在下述范围内：7度，II类场地土：F EK≈(0.03-0.06)G调入PKPM的电算结果：********************************************************** 各层的质量、质心坐标信息 **********************************************************层号塔号质心 X 质心 Y 质心 Z 恒载质量活载质量(m) (m) (t) (t)5 1 21.792 12.079 16.800 414.2 12.34 1 21.672 12.015 13.500 685.1 54.93 1 21.672 12.015 10.200 685.1 54.92 1 21.672 12.015 6.900 685.1 54.91 1 21.680 12.016 3.600 689.8 54.9活载产生的总质量 (t): 231.930恒载产生的总质量 (t): 3159.396结构的总质量 (t): 3391.326恒载产生的总质量包括结构自重和外加恒载结构的总质量包括恒载产生的质量和活载产生的质量活载产生的总质量和结构的总质量是活载折减后的结果 (1t = 1000kg)。

PKPM计算参数详解PKPM（Physical Knowledge-based Parametric Modeling）是一种常用于建筑结构设计的软件工具，它基于结构力学理论和科学算法，延伸了传统的设计手法，实现了快速、准确、智能化的结构参数计算。

下面将详细介绍PKPM计算参数的几个方面。

1.结构模型参数PKPM中的结构模型参数主要包括结构的材料属性、截面尺寸、构件的几何形状和节点约束等。

材料属性包括弹性模量、泊松比、抗压强度、抗拉强度等，它们决定了结构的刚度和强度。

截面尺寸是指不同构件在不同截面上的宽度、高度、厚度等。

构件的几何形状描述了结构的整体形态，如柱、梁、板等。

节点约束确定了结构中节点的固定状态，可以是固定支座、铰支座或是自由节点。

2.荷载参数荷载参数是指作用于结构上的外部力和力矩，它们决定了结构在静力学和动力学计算中的响应。

荷载参数包括静态荷载和动态荷载。

静态荷载一般包括自重、活载、附加荷载等，它们的大小和作用位置对结构的应力和变形都有影响。

动态荷载主要用于结构的地震响应分析，包括地震力谱、地震波、地震动参数等。

3.边界条件边界条件是指结构模型中的约束条件，它们限制了结构变形的自由度。

常见的边界条件有固定支座、自由支座和铰支座。

固定支座是指节点在一些方向上被固定，不发生位移和转动。

自由支座是指节点在一些方向上可以自由移动，但不发生转动。

铰支座是指节点在一些方向上只能发生转动，不能发生位移。

设置合适的边界条件可以准确描述结构约束条件，得到准确的分析结果。

4.分析参数分析参数是指控制计算精度和分析方法的参数。

常见的分析参数有初始应力、收敛判据和计算方法。

初始应力用于设置结构在开始分析时的初始应力状态，一般为零。

收敛判据是判断结构计算是否收敛的条件，一般是结构的变形或节点力的变化小于设定的容差。

计算方法包括静力分析、动力分析、热传导分析等，根据结构特点和计算目的选择合适的计算方法。

5.输出参数输出参数是指计算结果中所包含的信息。
