PKPM计算结果图示说明

第四章施工图的绘制作为结构工程师，施工图就是我们的思想的表达，为了正确表达我们的设计思想和设计理念，画出良好的施工图那是必不可少的。

第一节板钢筋图的绘制板可分为单向板和双向板。

单向板指两边支承或四边支承时长宽比>2。

双向板指四边支承时长宽比<2。

单向板的配筋计算只需计算短跨方向的底筋，长跨方向的底筋和四边的负筋按构造要求，负筋长度从梁边到板内的长度取短净跨的1/4。

双向板的配筋计算需计算两个方向的底筋和四边负筋，负筋长度从梁边到板内的长度取短净跨的1/4。

第二节梁钢筋图的绘制图中代表钢筋配筋如上（此图涉及的平法表示见03G101-1图集）1、梁下部纵筋面积（418）=10.182cm >9.02cm 2、梁上部左端纵筋面积（420）=12.572cm ≈132cm 3、梁上部右端纵筋面积（420）=10.182cm >112cm 4、梁加密区一个间距范围内箍筋面积（双肢箍8@100）=1.012cm >0.52cm 5、梁非加密区一个间距范围内箍筋面积（双肢箍8@200）=0.52cm ≈0.52cm6、考虑梁高≥450㎜在梁侧面配构造钢筋4127、上下纵筋之间的距离要≤200㎜注意：取某轴线上所有梁归为一类b≥350采用四肢箍h≥450加腰筋；框架梁截面高度一般>400，规范规定梁箍筋间距大于梁截面高度的1/4，如果截面高度小于400，则箍筋最小间距得<100，【特别注意】那么如何进行箍筋加密区和非加密区的箍筋间距转换。

已知：假定在SATWE上显示的结果为GAsv-Asv0，即加密区的箍筋面积为Asv，非加密区的箍筋面积为Asv0，在SA TWE中输入的箍筋间距为100。

加密区箍筋：梁通常采用的是n肢箍，选用单肢箍的面积为A的箍筋，则双肢箍的面积为nA。

如果nA>Asv，则可以选用这种钢筋。

非加密区箍筋：换算成间距为200的箍筋，nAx100/200，n是因为选择n肢箍。

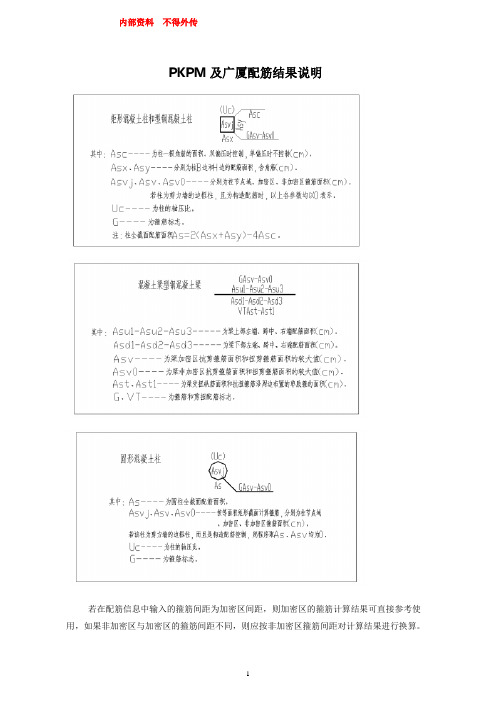

PKPM及广厦配筋结果说明
若在配筋信息中输入的箍筋间距为加密区间距，则加密区的箍筋计算结果可直接参考使用，如果非加密区与加密区的箍筋间距不同，则应按非加密区箍筋间距对计算结果进行换算。

若输入的为非加密区间距，亦需转换。

例：配筋信息中输入的箍筋间距为100，计算结果G1.2(加密区)-1.0(非加密区)，则加密区配4|a8@100=2.0>1.2；非加密区如间距150，则应配1.0×150/100=1.5，配
2|b10@150=1.49=1.5；如间距200，则应配1.0X200/100=2.0，配4|b10@200=2.2>2。

2|b8@200=5.03，2|b8@100=10.06，2|b10@200=11.21，2|b10@100=22.42。

对于VT，扭筋N分配50%，梁端及梁底各分配25%。

有一根梁，箍筋是G0.7-0.5 ，VT1-0.2 ，VT的1表示受扭纵筋，0.2表示抗扭箍筋沿周边布置的单支箍面积。

配抗扭箍筋：例如是2支箍，那么受扭箍筋面积为0.2*2=0.4加上原来的G0.7-0.5，那么加密区按0.4+0.7=1.1配箍筋。

广厦配筋信息
梁：(15-6-8+2)/(3-6-2/1)
上排数字显示本跨梁左支座、中间和右支座的负筋配筋面积、上面负筋“+”后为扩扭纵筋的配筋面积，下面的左支座、中间最大和右支座的底筋配筋面积，“/”后为0.1m范围内梁端部配箍面积，所有单位均为cm2。

一．PMCAD
1建筑模型与荷载输入
2结构楼面布置信息
3.露面荷载传导计算
5画结构平面图
先楼板计算——自动计算_进入绘图——逐步钢筋（按一下Tab键框选楼板）
二．SATWE
1接pm生成SATWE数据
1）分析与设计参数补充定义（必须执行）
7）生成SATWE数据文件及数据检查（必须执行）
点击：图形检查
平面图
恒载图
货载图
2结构内力，配筋计算
4分析结果图形和文本显示
2）混凝土构件配筋及钢构件验算简图
4）各荷载工况下构件标准内力简图
9）各荷载工况下结构空间变形简图
12）结构整体空间振动简图
裂缝截图：
弯矩图：
三．梁柱施工图
1梁归并（全楼归并）
3梁平法施工图
绘制新图
重标钢筋
4柱归并（全楼归并）
6柱平法施工图。

PKPM计算结果数据SQLite表达说明修订说明：2020.02.25新增：层间梁、梁加腋、层间板、组合楼盖、板加腋、工业设备类型、工业设备布置、消能器、自定义工况、吊车资料、吊车布置修改：梁布置、柱布置、斜杆布置、墙布置、楼板布置，可以实现用户更新2020.03.03：新增：层间梁、梁加腋、层间板、组合楼盖、板加腋、工业设备类型、工业设备布置、消能器、自定义工况、吊车资料、吊车布置修改：梁布置、柱布置、斜杆布置、墙布置、楼板布置，可以实现用户更新2020.03.16调整表和说明的顺序，增加单位制和SQLite字段类型说明2020.03.25：增加自然层参数表，层塔属性中的自然层参数2020.3.31 增加了混凝土、钢筋、钢材型号等说明；2020.04.01完善了多塔定义、层塔属性、遮挡定义表格和说明1总则1.1单位制1.2默认规则1)同层之间的构件编号按构件顺序排列，且唯一。

不同层之间的构件编号可以重复。

构件的ID号为全局编号，模型中的构件的ID号具有唯一性。

2)构件的偏轴距离按照局部坐标系下正向为正值，负向为负值。

3)构件的HDiff1为构件定位线的起点，HDiff2为定位线的终点。

起点和终点的确定规则为：水平构件左为起点，右为终点。

垂直构件下为起点，上为终点。

4)如无特殊说明，负数代表该数据是通过工程参数或楼层参数由软件自动判断得到的属性，正数则是由用户手工指定过的属性，各表字段值含义均指绝对值的含义。

1.3SQLite字段类型说明各数据表的定义中，每一列为同一字段，每个表格都有一个主键字段，主键字段值可相同。

表格优先设定了字段的数据类型，但注意SQLite 使用一个更普遍的动态类型系统，字段值的数据类型与值本身是相关的，而不是与它的容器相关。

在我们定义的各个数据表中，除可变类型以外，在 SQLite 数据库中的值都具有以下字段类型之一：1.4混凝土类别<TODO>混凝土类别各模块未统一混凝土标号在本标准中可用数字表示，各数据表中涉及到混凝土标号的内容，应采用混凝土强度对应的标号表示，并符合表1.4.1的规定。

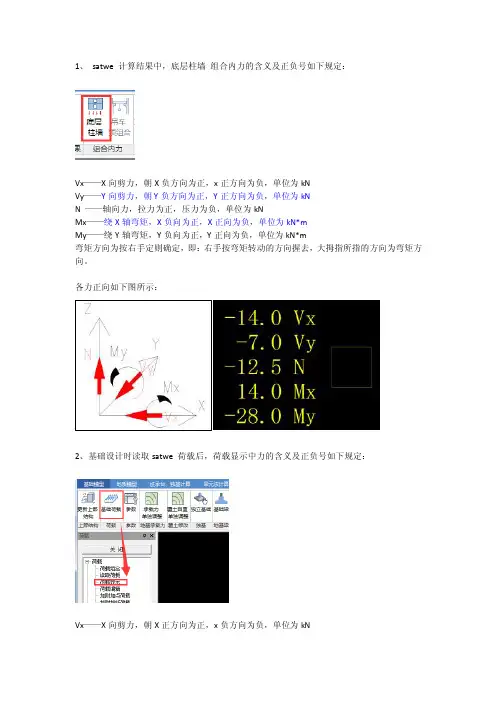

1、satwe 计算结果中，底层柱墙组合内力的含义及正负号如下规定：
Vx——X向剪力，朝X负方向为正，x正方向为负，单位为kN
Vy——Y向剪力，朝Y负方向为正，Y正方向为负，单位为kN
N ——轴向力，拉力为正，压力为负，单位为kN
Mx——绕X轴弯矩，X负向为正，X正向为负，单位为kN*m
My——绕Y轴弯矩，Y负向为正，Y正向为负，单位为kN*m
弯矩方向为按右手定则确定，即：右手按弯矩转动的方向握去，大拇指所指的方向为弯矩方向。

各力正向如下图所示：
2、基础设计时读取satwe 荷载后，荷载显示中力的含义及正负号如下规定：
Vx——X向剪力，朝X正方向为正，x负方向为负，单位为kN
Vy——Y向剪力，朝Y正方向为正，Y负方向为负，单位为kN
N ——轴向力，压力为正，拉力为负，单位为kN
Mx——绕X轴弯矩，X正向为正，X负向为负，单位为kN*m
My——绕Y轴弯矩，Y正向为正，Y负向为负，单位为kN*m
弯矩方向为按右手定则确定，即：右手按弯矩转动的方向握去，大拇指所指的方向为弯矩方向。

各力正向如下图所示。

验证例题：
1、建一个500x500的柱子，2m高，在柱顶输入活荷载10kN，X正方向；活荷载10kN，Y 正方向，如下图所示：
2、PKPM计算结果，底层柱墙组合内力如下图所示：
3、基础设计时读取satwe 荷载后，显示1.0*恒载+1.0*活载如下图所示。

PKPM软件计算结果分析详细说明PKPM软件计算结果分析详细说明一、位移比、层间位移比控制规范条文：《高规》JGJ3-2010中第3.4.5条规定，楼层竖向构件的最大水平位移和层间位移角，A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍；且A级高度高层建筑不应大于该楼层平均值的1.5倍，B级高度高层建筑、混合结构高层建筑及复杂高层建筑，不应大于该楼层平均值的1.4倍。

《高规》JGJ3-2010的第3.7.3条规定，高度不大于150m的高层建筑，其楼层层间最大位移与层间之比（即最大层间位移角）Δu/h应满足以下要求：结构休系Δu/h限值框架1/550 框架-剪力墙，框架-核心筒1/800 筒中筒，剪力墙1/1000 框支层 1/1000《抗规》GB50011-2010中第3.4.4条第1款第一条：“扭转不规则时，应计入扭转影响，且楼层竖向构件最大的弹性水平位移和层间位移分别不宜大于楼层两端弹性水平位移和层间位移平均值的1.5倍，当最大层间位移远小于规范限值时，可适当放宽。

”名词释义：（1）位移比：即楼层竖向构件的最大水平位移与平均水平位移的比值。

（2）层间位移比：即楼层竖向构件的最大层间位移角与平均层间位移角的比值。

其中：最大水平位移：墙顶、柱顶节点的最大水平位移。

平均水平位移：墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。

层间位移角：墙、柱层间位移与层高的比值。

最大层间位移角：墙、柱层间位移角的最大值。

平均层间位移角：墙、柱层间位移角的最大值与最小值之和除2。

控制目的:高层建筑层数多，高度大，为了保证高层建筑结构具有必要的刚度，应对其最大位移和层间位移加以控制，主要目的有以下几点：1．保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝，控制楼面梁板的裂缝数量，宽度。

2．保证填充墙,隔墙,幕墙等非结构构件的完好，避免产生明显的损坏。

3．控制结构平面规则性，以免形成扭转，对结构产生不利影响。

PKPM软件计算结果分析详细说明一、位移比、层间位移比控制规范条文：《高规》JGJ3-2010中第3.4.5条规定，楼层竖向构件的最大水平位移和层间位移角，A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍；且A级高度高层建筑不应大于该楼层平均值的1.5倍，B级高度高层建筑、混合结构高层建筑及复杂高层建筑，不应大于该楼层平均值的1.4倍。

《高规》JGJ3-2010的第3.7.3条规定，高度不大于150m的高层建筑，其楼层层间最大位移与层间之比（即最大层间位移角）Δu/h应满足以下要求：结构休系Δu/h限值框架 1/550 框架-剪力墙，框架-核心筒 1/800 筒中筒，剪力墙 1/1000 框支层 1/1000《抗规》GB50011-2010中第3.4.4条第1款第一条：“扭转不规则时，应计入扭转影响，且楼层竖向构件最大的弹性水平位移和层间位移分别不宜大于楼层两端弹性水平位移和层间位移平均值的1.5倍，当最大层间位移远小于规范限值时，可适当放宽。

”名词释义：（1）位移比：即楼层竖向构件的最大水平位移与平均水平位移的比值。

（2）层间位移比：即楼层竖向构件的最大层间位移角与平均层间位移角的比值。

其中：最大水平位移：墙顶、柱顶节点的最大水平位移。

平均水平位移：墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。

层间位移角：墙、柱层间位移与层高的比值。

最大层间位移角：墙、柱层间位移角的最大值。

平均层间位移角：墙、柱层间位移角的最大值与最小值之和除2。

控制目的:高层建筑层数多，高度大，为了保证高层建筑结构具有必要的刚度，应对其最大位移和层间位移加以控制，主要目的有以下几点：1．保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝，控制楼面梁板的裂缝数量，宽度。

2．保证填充墙,隔墙,幕墙等非结构构件的完好，避免产生明显的损坏。

3．控制结构平面规则性，以免形成扭转，对结构产生不利影响。

结构位移输出文件（WDISP.OUT）Max-(X)、Max-(Y)----最大X、Y向位移。
