Pkpm独基计算结果解释
1、at就是冲切破坏椎体一侧斜截面的上边长，H基础冲切破坏椎体的有效高度。
你这个独立基础是两阶的，柱截面处冲切，柱截面是400X450，所以在400的这一边要算冲切，在450这一边也要算冲切；在阶梯处冲切，截面是1400x1400，二阶下面的冲切高度是200，所以就是在1400这一边算200厚度的冲切。
2、Pkpm计算结果说明：（图形文件输出混凝土构件配筋及钢构件验算简图）
As1、As2、As3为梁上部（负弯矩）左支座、跨中、右支座的配筋面积（cm2）。
Asm1、Asm2、Asm3表示梁下部（负弯矩）左支座、跨中、右支座的配筋面积（cm2）。
Asv表示梁在Sb范围内的箍筋面积（cm2），取抗剪箍筋Asv与剪扭箍筋Astv的大值。
Ast表示梁受扭所需要的纵筋面积（cm2）。
Ast1表示梁受扭所需要周边箍筋的单根钢筋的面积（cm2）。
G，TV分别为箍筋和剪扭配筋标志。
PKPM计算结果的分析PKPM（全称：Profile and Kinematic Program Analysis）是一种结构分析软件工具，广泛用于建筑、桥梁、隧道和其他工程结构的分析和设计。
PKPM可以通过计算和分析来评估结构的稳定性、承载能力和变形性能。
在进行PKPM计算结果的分析时，我们可以考虑以下几个方面：1.结构的稳定性分析：PKPM通过计算结构在施加荷载时的内力和变形来评估结构的稳定性。
可以通过分析结果来判断结构是否满足设计要求，并识别可能的问题。
例如，当工程结构承受荷载时，PKPM可以计算各个零件的受力情况，以评估结构的抗压、抗弯和抗剪性能。
2.承载能力分析：PKPM可以计算结构在不同荷载作用下的极限承载能力，包括总荷载和局部荷载。
通过分析结果，可以评估结构是否能够承受实际工作条件下的荷载，并确定需要采取的增强措施。
3.变形性能分析：PKPM可以计算结构在施加荷载时的变形情况，包括整体变形和零件之间的相对位移。
通过分析结果，可以确定结构的变形情况是否满足设计要求，并识别可能的变形问题。
例如，在桥梁设计中，可以通过PKPM计算桥梁在车辆通过时的变形情况，以评估是否会产生超限振动和不平顺。
4.材料和构件的应力分析：PKPM可以计算结构中各个构件和材料的应力值，包括混凝土、钢筋等。
通过分析结果，可以评估结构中各个构件的应力是否满足设计要求，并优化构件的尺寸和材料选择。
5.倒塌分析和安全系数计算：PKPM可以通过分析结构在极限工况下的力学行为来评估结构的安全系数，并识别潜在的倒塌风险。
通过该分析结果，可以确定是否需要采取进一步的加固措施以提高结构的安全性。
总之，PKPM计算结果的分析涉及结构的稳定性、承载能力、变形性能、应力分析、倒塌分析等多个方面，这些分析结果将为工程师提供关于结构设计和加固的重要信息，以确保结构的安全和性能满足设计要求。

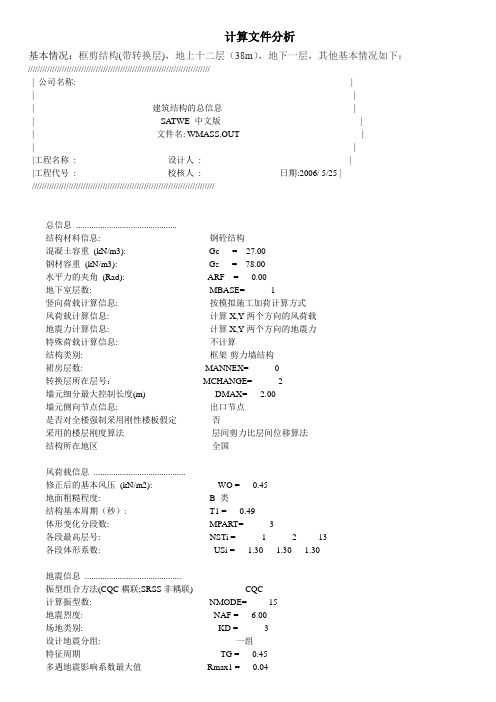

计算文件分析基本情况:框剪结构(带转换层,地上十二层(38m,地下一层,其他基本情况如下: ///////////////////////////////////////////////////////////////////////////| 公司名称: || || 建筑结构的总信息|| SATWE 中文版|| 文件名: WMASS.OUT || ||工程名称: 设计人: ||工程代号: 校核人: 日期:2006/ 5/25 |///////////////////////////////////////////////////////////////////////////总信息..............................................结构材料信息: 钢砼结构混凝土容重(kN/m3: Gc = 27.00钢材容重(kN/m3: Gs = 78.00水平力的夹角(Rad: ARF = 0.00地下室层数: MBASE= 1竖向荷载计算信息: 按模拟施工加荷计算方式风荷载计算信息: 计算X,Y两个方向的风荷载地震力计算信息: 计算X,Y两个方向的地震力特殊荷载计算信息: 不计算结构类别: 框架-剪力墙结构裙房层数: MANNEX= 0转换层所在层号:MCHANGE= 2墙元细分最大控制长度(m DMAX= 2.00墙元侧向节点信息: 出口节点是否对全楼强制采用刚性楼板假定否采用的楼层刚度算法层间剪力比层间位移算法结构所在地区全国风荷载信息..........................................修正后的基本风压(kN/m2: WO = 0.45地面粗糙程度: B 类结构基本周期(秒: T1 = 0.49体形变化分段数: MPART= 3各段最高层号: NSTi = 1 2 13各段体形系数: USi = 1.30 1.30 1.30地震信息 ............................................振型组合方法(CQC耦联;SRSS非耦联 CQC计算振型数: NMODE= 15地震烈度: NAF = 6.00场地类别: KD = 3罕遇地震影响系数最大值Rmax2 = 0.50框架的抗震等级: NF = 3剪力墙的抗震等级: NW = 4活荷质量折减系数: RMC = 0.50周期折减系数: TC = 0.80结构的阻尼比(%: DAMP = 5.00是否考虑偶然偏心: 是(高层结构均考虑偶然偏心,多层平面规则结构可以不考虑,平面不规则结构需要考虑偶然偏心。

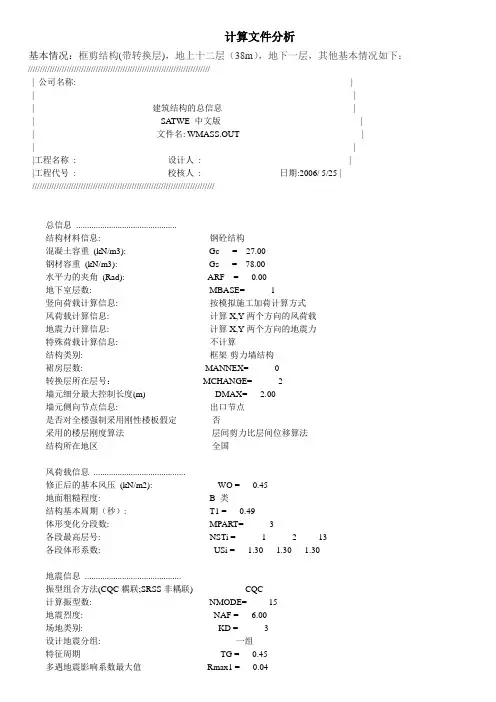

计算文件分析基本情况：框剪结构(带转换层)，地上十二层（38m），地下一层，其他基本情况如下：///////////////////////////////////////////////////////////////////////////| 公司名称: || || 建筑结构的总信息|| SATWE 中文版|| 文件名: WMASS.OUT || ||工程名称: 设计人: ||工程代号: 校核人: 日期:2006/ 5/25 |///////////////////////////////////////////////////////////////////////////总信息..............................................结构材料信息: 钢砼结构混凝土容重(kN/m3): Gc = 27.00钢材容重(kN/m3): Gs = 78.00水平力的夹角(Rad): ARF = 0.00地下室层数: MBASE= 1竖向荷载计算信息: 按模拟施工加荷计算方式风荷载计算信息: 计算X,Y两个方向的风荷载地震力计算信息: 计算X,Y两个方向的地震力特殊荷载计算信息: 不计算结构类别: 框架-剪力墙结构裙房层数: MANNEX= 0转换层所在层号：MCHANGE= 2墙元细分最大控制长度(m) DMAX= 2.00墙元侧向节点信息: 出口节点是否对全楼强制采用刚性楼板假定否采用的楼层刚度算法层间剪力比层间位移算法结构所在地区全国风荷载信息..........................................修正后的基本风压(kN/m2): WO = 0.45地面粗糙程度: B 类结构基本周期（秒）: T1 = 0.49体形变化分段数: MPART= 3各段最高层号: NSTi = 1 2 13各段体形系数: USi = 1.30 1.30 1.30地震信息 ............................................振型组合方法(CQC耦联;SRSS非耦联) CQC计算振型数: NMODE= 15地震烈度: NAF = 6.00场地类别: KD = 3设计地震分组: 一组特征周期TG = 0.45多遇地震影响系数最大值Rmax1 = 0.04罕遇地震影响系数最大值Rmax2 = 0.50框架的抗震等级: NF = 3剪力墙的抗震等级: NW = 4活荷质量折减系数: RMC = 0.50周期折减系数: TC = 0.80结构的阻尼比(%): DAMP = 5.00是否考虑偶然偏心: 是（高层结构均考虑偶然偏心，多层平面规则结构可以不考虑，平面不规则结构需要考虑偶然偏心。
PKPM软件计算结果分析详细说明一、位移比、层间位移比控制规范条文：《高规》JGJ3-2010中第3.4.5条规定，楼层竖向构件的最大水平位移和层间位移角，A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍；且A级高度高层建筑不应大于该楼层平均值的1.5倍，B级高度高层建筑、混合结构高层建筑及复杂高层建筑，不应大于该楼层平均值的1.4倍。
《高规》JGJ3-2010的第3.7.3条规定，高度不大于150m的高层建筑，其楼层层间最大位移与层间之比（即最大层间位移角）Δu/h应满足以下要求：结构休系Δu/h限值框架 1/550 框架-剪力墙，框架-核心筒 1/800 筒中筒，剪力墙 1/1000 框支层 1/1000《抗规》GB50011-2010中第3.4.4条第1款第一条：“扭转不规则时，应计入扭转影响，且楼层竖向构件最大的弹性水平位移和层间位移分别不宜大于楼层两端弹性水平位移和层间位移平均值的1.5倍，当最大层间位移远小于规范限值时，可适当放宽。
”名词释义：（1）位移比：即楼层竖向构件的最大水平位移与平均水平位移的比值。
（2）层间位移比：即楼层竖向构件的最大层间位移角与平均层间位移角的比值。
其中：最大水平位移：墙顶、柱顶节点的最大水平位移。
平均水平位移：墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。
层间位移角：墙、柱层间位移与层高的比值。
最大层间位移角：墙、柱层间位移角的最大值。
平均层间位移角：墙、柱层间位移角的最大值与最小值之和除2。
控制目的:高层建筑层数多，高度大，为了保证高层建筑结构具有必要的刚度，应对其最大位移和层间位移加以控制，主要目的有以下几点：1．保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝，控制楼面梁板的裂缝数量，宽度。
2．保证填充墙,隔墙,幕墙等非结构构件的完好，避免产生明显的损坏。
3．控制结构平面规则性，以免形成扭转，对结构产生不利影响。
结构位移输出文件（WDISP.OUT）Max-(X)、Max-(Y)----最大X、Y向位移。
PKPM计算结果分析与调整1设定结构整体参数1.1振型个数结构的振型个数一般取楼层数的3倍且要满足有效质量系数的要求；1.2最大地震力作用方向最大地震力作用方向即结构最不利地震作用方向，若计算得出的角度大于15度则需要调整。
1.3结构基本周期第一振型周期即为结构基本周期2确定整体结构合理性控制结构整体性的主要参数是:周期比，剪重比，位移比，位移角（层间最大位移与层高之比），层间刚度比，层间受剪承载力比，刚重比2.1周期比（WZQ.OUT）周期比是控制结构扭转效应的重要指标，是结构扭转刚度，扭转惯量分布大小的综合反映。
控制周期比的目的是是使抗侧力构件的平面布置更加有效，更加合理，以此控制地震作用下结构扭转激励震动效应不能成为主振动效应，避免了结构扭转破坏。
2.2剪重比（WZQ.OUT）剪重比计算是因为在长周期作用下，地震影响系数下降较快，对于基本周期大于3.5秒的结构，由此计算出来的水平地震作用下的结构效应可能很小。
而对于长周期结构，地震动态作用下的地面运动速度和位移可能对结构具有更大的破坏作用。
2.3位移比（WDISP.OUT）位移比是控制整体扭转性和平面不规则性的重要指标。
2.4位移角（WDISP.OUT）层间位移角是控制结构整体刚度和不规则性的主要指标。
限制建筑物尤其是高层建筑的层间位移角主要目的有两点：一是保证主体结构基本处于弹性受力状态，避免混凝土受力构件出现裂缝或裂缝超过允许范围；二是保证填充墙和各种管线等非结构构件完好，避免产生明显的损伤。
2.5层间刚度比层间刚度比是控制结构竖向不规则和判断薄弱层的重要指标。
对于转换层，无论刚度比是多少，都应该设置为薄弱层2.6层间受剪承载力比层间受剪承载力比也是控制结构竖向不规则性和判断薄弱层的重要指标。
2.7刚重比刚重比是结构刚度与重力荷载之比，它是控制结构整体稳定的重要指标。
结构的刚重比是影响重力二阶效应的主要参数，通过对结构刚重比的控制满足高层建筑稳定性要求。
计算机的后处理结果，即最终打印结果指内力图、配筋图和详细的内力及配筋表（按构件编号依次输出），有抗震计算时还输出中间分析结果（如自震周期、振型、位移、底部总剪力等）设计人应认真对最终打印结果进行分析，确认无误或无异常情况后再绘制施工图，必要时应将最终确定的构件编号、构件截面和配筋数量、规格绘制成简单的平面图，供校核审定和归档用。
对最终打印结果不进行分析，盲目采用其配筋直接绘制施工图的做法是不可取的，往往会造成不良的严重后果，既对工程不负责任、有不利于提高自己的设计水平。
一、整体分析一、对重力荷载作用下计算结果的分析审查重力荷载作用下的内力图是否符合受力规律；可以利用结构底层检查竖向内外力的平衡，即底层柱、墙在重力荷载作用下的轴力之和应等于总重量；如果结构对称、荷载对称，其结构内力图必然对称，即检查其对称性。
当以上三者出现异常情况时，需要返回原始数据进行检查。
二、对风荷载作用下计算结果的分析审查风荷载作用下的内力图和位移是否符合受力规律；可以利用结构底层检查侧向内外力的平衡，即底层柱、墙在风荷载作用下的剪力之和应等于全部风力值（需注意局部坐标与整体坐标的方向）；如果结构沿竖向的刚度变化较均匀、且风荷载沿高度的变化也较均匀时，其结构的内力和位移沿高度的变化也应该是均匀的，不应有大正大负、大出大进等突变。
三、对水平地震荷载作用下计算结果的分析水平地震荷载作用下，可以利用其结果进行如同风荷载作用下的渐变性分析，但不能进行对称性分析，也不能利用结构底层进行内外力平衡的分析（因为振型组合后的内力与地震作用力不再平衡）。
水平地震荷载作用下，对其计算结果的分析重点如下。
1．结构的自振周期对一般的工程，结构的自振周期在考虑折减系数后应控制在一定的范围内。
如结构的基本自振周期（即第一周期）大致为：框架结构T1≈ ( 0.12~0.15) n框-剪和框-筒结构T1≈ ( 0.08~0.12) n剪力墙和筒中筒结构T1≈(0.04~0.06)n式中,n为建筑物的总层数。
土木工程毕业设计PKPM 软件计算结果分析详细说明一、位移比、层间位移比控制规范条文：《高规》JGJ3-2010 中第3.4.5 条规定，楼层竖向构件的最大水平位移和层间位移角，A、B 级高度高层建筑均不宜大于该楼层平均值的1.2 倍；且A 级高度高层建筑不应大于该楼层平均值的1.5倍，B 级高度高层建筑、混合结构高层建筑及复杂高层建筑，不应大于该楼层平均值的1.4倍。
www.51设计.com,长期代做土木工程毕业设计。
《高规》JGJ3-2010 的第3.7.3 条规定，高度不大于150m 的高层建筑，其楼层层间最大位移与层间之比（即最大层间位移角）Δ u/h 应满足以下要求：结构休系Δ u/h 限值框架1/550 框架-剪力墙，框架-核心筒1/800 筒中筒，剪力墙1/1000 框支层1/1000 《抗规》GB50011-2010中第3.4.4 条第1 款第一条：“扭转不规则时，应计入扭转影响，且楼层竖向构件最大的弹性水平位移和层间位移分别不宜大于楼层两端弹性水平位移和层间位移平均值的1.5倍，当最大层间位移远小于规范限值时，可适当放宽。
”名词释义：（1 ）位移比：即楼层竖向构件的最大水平位移与平均水平位移的比值。
（2 ）层间位移比：即楼层竖向构件的最大层间位移角与平均层间位移角的比值。
其中：最大水平位移：墙顶、柱顶节点的最大水平位移。
平均水平位移：墙顶、柱顶节点的最大水平位移与最小水平位移之和除2 。
层间位移角：墙、柱层间位移与层高的比值。
最大层间位移角：墙、柱层间位移角的最大值。
平均层间位移角：墙、柱层间位移角的最大值与最小值之和除2 。
控制目的:高层建筑层数多，高度大，为了保证高层建筑结构具有必要的刚度，应对其最大位移和层间位移加以控制，主要目的有以下几点：1．保证主体结构基本处于弹性受力状态, 避免混凝土墙柱出现裂缝，控制楼面梁板的裂缝数量，宽度。
2 ．保证填充墙, 隔墙, 幕墙等非结构构件的完好，避免产生明显的损坏。
