下载文档原格式

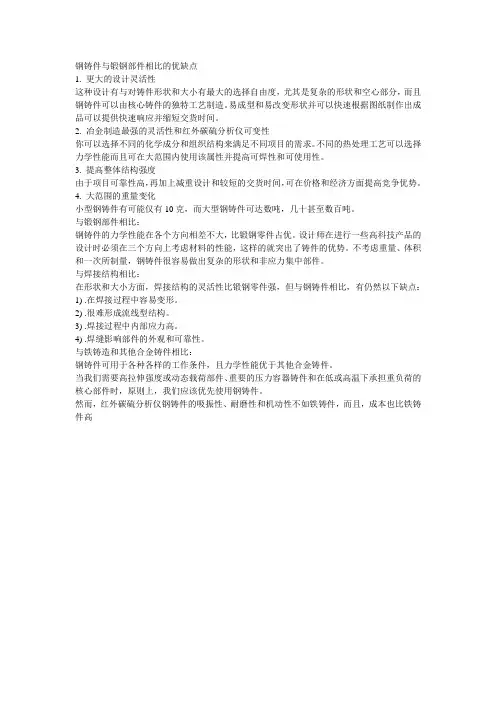

钢铸件与锻钢部件相比的优缺点1. 更大的设计灵活性这种设计有与对铸件形状和大小有最大的选择自由度，尤其是复杂的形状和空心部分，而且钢铸件可以由核心铸件的独特工艺制造。
易成型和易改变形状并可以快速根据图纸制作出成品可以提供快速响应并缩短交货时间。
2. 冶金制造最强的灵活性和红外碳硫分析仪可变性你可以选择不同的化学成分和组织结构来满足不同项目的需求。
不同的热处理工艺可以选择力学性能而且可在大范围内使用该属性并提高可焊性和可使用性。
3. 提高整体结构强度由于项目可靠性高，再加上减重设计和较短的交货时间，可在价格和经济方面提高竞争优势。
4. 大范围的重量变化小型钢铸件有可能仅有10克，而大型钢铸件可达数吨，几十甚至数百吨。
与锻钢部件相比：钢铸件的力学性能在各个方向相差不大，比锻钢零件占优。
设计师在进行一些高科技产品的设计时必须在三个方向上考虑材料的性能，这样的就突出了铸件的优势。
不考虑重量、体积和一次所制量，钢铸件很容易做出复杂的形状和非应力集中部件。
与焊接结构相比：在形状和大小方面，焊接结构的灵活性比锻钢零件强，但与钢铸件相比，有仍然以下缺点：1) .在焊接过程中容易变形。
2) .很难形成流线型结构。
3) .焊接过程中内部应力高。
4) .焊缝影响部件的外观和可靠性。
与铁铸造和其他合金铸件相比：钢铸件可用于各种各样的工作条件，且力学性能优于其他合金铸件。
当我们需要高拉伸强度或动态载荷部件、重要的压力容器铸件和在低或高温下承担重负荷的核心部件时，原则上，我们应该优先使用钢铸件。
然而，红外碳硫分析仪钢铸件的吸振性、耐磨性和机动性不如铁铸件，而且，成本也比铁铸件高。

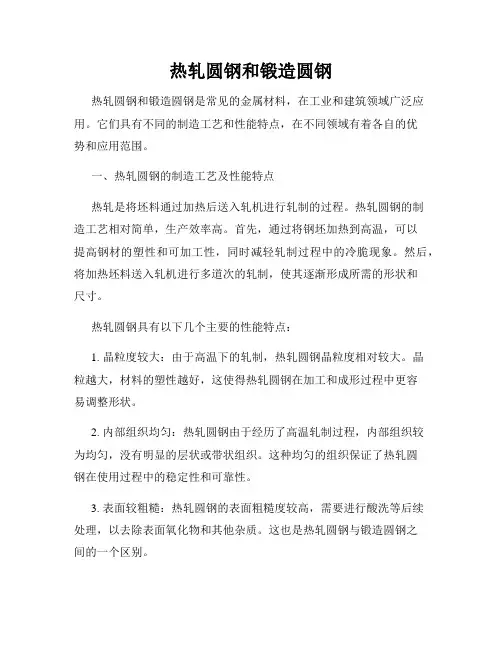

热轧圆钢和锻造圆钢热轧圆钢和锻造圆钢是常见的金属材料，在工业和建筑领域广泛应用。
它们具有不同的制造工艺和性能特点，在不同领域有着各自的优势和应用范围。
一、热轧圆钢的制造工艺及性能特点热轧是将坯料通过加热后送入轧机进行轧制的过程。
热轧圆钢的制造工艺相对简单，生产效率高。
首先，通过将钢坯加热到高温，可以提高钢材的塑性和可加工性，同时减轻轧制过程中的冷脆现象。
然后，将加热坯料送入轧机进行多道次的轧制，使其逐渐形成所需的形状和尺寸。
热轧圆钢具有以下几个主要的性能特点：1. 晶粒度较大：由于高温下的轧制，热轧圆钢晶粒度相对较大。
晶粒越大，材料的塑性越好，这使得热轧圆钢在加工和成形过程中更容易调整形状。
2. 内部组织均匀：热轧圆钢由于经历了高温轧制过程，内部组织较为均匀，没有明显的层状或带状组织。
这种均匀的组织保证了热轧圆钢在使用过程中的稳定性和可靠性。
3. 表面较粗糙：热轧圆钢的表面粗糙度较高，需要进行酸洗等后续处理，以去除表面氧化物和其他杂质。
这也是热轧圆钢与锻造圆钢之间的一个区别。
二、锻造圆钢的制造工艺及性能特点锻造是通过对金属材料施加压力，使其塑性变形从而改变形状和尺寸的工艺过程。
锻造圆钢的制造工艺相对繁琐，需要专用的设备和操作技术。
首先，将加热坯料放入锻造设备中，通过连续或间歇施加压力，使坯料在高温和高压的作用下变形成所需的形状和尺寸。
锻造圆钢具有以下几个主要的性能特点：1. 纤维状组织：锻造圆钢经过锻造工艺后，其内部的组织呈纤维状，这种纤维状的组织使得锻造圆钢在受力时具有较好的强度和韧性。
这也是锻造圆钢在一些需要承受大压力和冲击载荷的场合广泛应用的原因。
2. 较高的力学性能：锻造圆钢经过锻造工艺后，其晶粒尺寸得到了明显的控制，晶粒结构更加致密，力学性能得到了显著的提高。
锻造圆钢的强度、韧性、耐磨性等性能表现出较高的水平。
3. 较好的表面质量：由于锻造圆钢在制造过程中需要施加较大的压力，材料表面得到了良好的压实作用，表面形状和光洁度较好，不需要像热轧圆钢那样进行额外处理。
热轧圆钢国标和锻造圆钢国标的区别1. 概述大家好，今天咱们来聊聊热轧圆钢和锻造圆钢这两位“钢铁兄弟”的故事。
首先，咱们得明白，圆钢这个大家伙可不是随便就能造的，它有自己的国标。
这些国标就像是圆钢的身份证，告诉我们它的性格、品质和用途。
那么，热轧和锻造到底有什么不同呢？别急，咱们慢慢来。
1.1 热轧圆钢的特点先说说热轧圆钢。
想象一下，热轧就像在高温下烹饪美食，先把钢材加热到足够的温度，然后用大机器轧制。
这个过程就像是把面团揉捏成形，最后得出一根光滑的圆钢。
热轧圆钢的优点是生产效率高，价格相对便宜，适合用于建筑、机械等领域。
就像大街小巷的路灯，常见又可靠。
热轧圆钢的表面一般比较光滑，但也不乏一些小瑕疵。
这些瑕疵虽然不影响使用，但就像一块美食上的小沙粒，虽小却得注意。
热轧的规格也很多，从6mm到100mm不等，满足不同需求的朋友们，真是“众口难调”，可是大部分人还是喜欢这款性价比高的选择。
1.2 锻造圆钢的特点再说说锻造圆钢，听这个名字就觉得有点牛气，没错，它就是那种经过高温锻打的“钢铁英雄”。
锻造圆钢的制作过程可比热轧复杂多了，简单来说，就是把钢材在高温下锻打成型，利用锤子的力量把钢材的分子结构调整得更紧密，强度更高。
就像是一个健身达人，经过不断锤炼，变得肌肉发达，浑身都是力量。
锻造圆钢的优点在于它的强度和韧性，像个坚韧不拔的战士，面对各种挑战都能挺得住。
而且，锻造圆钢的表面质量更好，外观整齐漂亮，适合用于航空航天、高端机械等领域。
可不是什么都能用得上它，有点儿像那个总是被追捧的“明星”，可不是谁都能请得起的。
2. 主要区别那么，两者到底有什么区别呢？咱们来对比一下。
2.1 生产工艺首先，生产工艺就是一大关键。
热轧圆钢是通过轧制的方式加工，而锻造圆钢则是通过锻打的方式。
这个就好比是用机器做面包和用手工做面包，后者更讲究工艺，结果自然不同。
2.2 性能对比性能方面，锻造圆钢更胜一筹。
因为它的分子结构更紧密，所以强度和韧性都好很多，抗疲劳能力也很强。
锻造钢球和铸造钢球的区别是什么？
钢球是第一大耐磨材料消耗件，主要分铸造钢球和锻造钢球两大类。
通过铸造熔炼的办法制造出的钢球叫做铸造钢球;不需要熔炼铸造，只是经过锻打制造出来的钢球叫做锻造钢球。
两者虽只有一字之差，区别却很大。
而锻造钢球是钢球生产厂家通过直接高温加热然后采取锻造的办法制造出来的钢球，含铬量为0.1%～0.5%，含碳量小于1.0%，经过高温锻打制造后，表面硬度(HRC)可以达到≥56以上，但因材质淬透性较差，淬透层只有15㎜左右，所以心部硬度一般只有30多度，且钢球直径越大淬透性愈差。
所以，在正常情况下，锻造钢球采用水淬处理。
锻造钢球组织致密，故密度大，铸造钢球组织不甚致密，甚至其中有气孔，故密度小一些。
但从耐磨性来说，经过淬火及回火处理的高铬球(HRC≥60)硬度较高，比锻造钢球耐磨2.5倍以上。
郑州鼎盛采用ADI等温淬火球墨铸铁工艺，改变球磨铸铁基体组织，使得钢球在强度达到高强度钢的同时，具有极高的任性和极高的硬度耐磨性，红外碳硫分析仪将高硬度和高韧性这对矛盾的性能和谐共存于一。
铸造钢球是生产厂家将废钢、废铁等废旧炉料利用中频电炉加热升温，使之炉料充分熔化，在炉料熔化过程当中适量加上贵重金属合金(如铬铁、锰铁、钒铁等)至炉内进行化学成份调质，待铁水温度达到1550℃以上以及满足工艺规定要求后将合格铁水浇注到钢球模具或钢球生产线模具中。
高铬合金铸球含铬量≥10.0%、含碳量在1.80%-3.20%，由于国家标准要求高铬球硬度(HRC)必须≥58以上，冲击值ak≥3.0J/㎝2，为达到此硬度，高铬球必须采用高温淬火+回火处理。
也说锻造钢球和铸造钢球的优缺点今天在百度文库看到了几篇关于锻造钢球和铸造钢球的优缺点分析，感觉很吃惊，以下是具有代表性的某公司技术部发布的文章截图：（注：为了说明数据的真实性文章中尽量采取截图的形式，以便读者分辨是非）附图1按照上表中的顺序，现将与锻球价格相近的高铬球和其作对比，分述如下: 1、从化学成分来看：其给出的铸球化学成分中Cr的含量是1-12，也就是说，是低铬球、中铬球、高铬球的综合成分，而这3种铸球的机械性能相差甚远，这就给下面的对比中的偷梁换柱造成了便利。
因国标中没有对铸造磨球的其他性能做出特别规定，本文采用国内一颇具影响力的耐磨企业的说明书承诺机械性能做比较（附图2）。
附图3是国标GB/T17445-2009中列出的对各种牌号铸球的硬度要求。
通过这些数据说明了：不可以把不同牌号的铸球放一起比较，这是不客观的、不科学的，也是不负责任的态度附图2附图32、主要原辅材料:本项没有什么可说的，因为铸造钢球的材质本身就是白口耐磨铸铁，说是钢球那是一种延续的说法，严格来说应该叫做铸铁球，只是制表人选择错了比较项。
3、材料的生产工艺：如果按照表中的思维方式来推理，铸造钢球所用的废钢也是从大的电炉熔炼中出来的，而且又增加了一道熔炼的工艺，除去了更多的杂质。
（当然这是一种戏说）4、钢球生产工艺：现在国内主流生产厂家都是采用铁模激冷工艺生产铸球，标准的©100的铸球重量在4kg,也就是说铸球的体积比重是7.6g/mm3。
我不知道锻造钢球的© 100的球的重量是多少？按照表中给出的体积比重计算应该在4.2kg左右。
另外还有一点，在做同样功的情况下，钢球的体积比重大就意味着球磨机需要做出更多的功，也就是更加耗电，增加了使用磨球企业的生产成本。
5、表面如附图1所述，确实铸造磨球存在这样的缺陷，但是这个根本不是普遍现象只能说是过别现象，这和铸球生产厂家对铸球质量的把控有关，从铸造工艺上说，现在的铁型覆砂铸球生产线生产的铸球产品磨球平均精度达到T7左右，表面粗糙度达12.5 am左右。

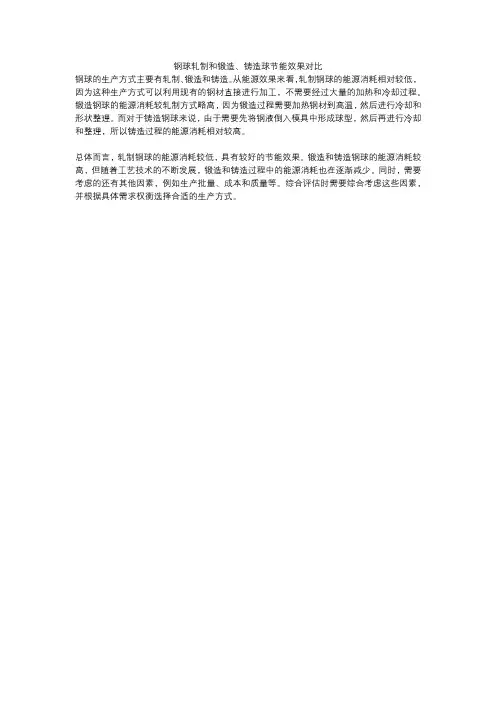

钢球轧制和锻造、铸造球节能效果对比
钢球的生产方式主要有轧制、锻造和铸造。
从能源效果来看，轧制钢球的能源消耗相对较低，因为这种生产方式可以利用现有的钢材直接进行加工，不需要经过大量的加热和冷却过程。
锻造钢球的能源消耗较轧制方式略高，因为锻造过程需要加热钢材到高温，然后进行冷却和形状整理。
而对于铸造钢球来说，由于需要先将钢液倒入模具中形成球型，然后再进行冷却和整理，所以铸造过程的能源消耗相对较高。
总体而言，轧制钢球的能源消耗较低，具有较好的节能效果。
锻造和铸造钢球的能源消耗较高，但随着工艺技术的不断发展，锻造和铸造过程中的能源消耗也在逐渐减少。
同时，需要考虑的还有其他因素，例如生产批量、成本和质量等。
综合评估时需要综合考虑这些因素，并根据具体需求权衡选择合适的生产方式。
热轧钢球和铸造钢球的区别1.形成钢球硬度的原理不同热轧球是通过特有的淬火工艺使钢球急速冷却，促使金属组织中的奥式体转变为具有相当耐磨硬度的马氏体组织，所以它是通过淬火产生的硬度。
铸球主要是靠掺加一定量的台金元素铬（Cr）来使钢球产生一定的硬度和耐磨性，Cr的含量越高，球的硬度和耐磨性越好．但钢球的成本也越高；目前国内含Cr量最高达18%，硬度为60～62HRC，耐磨性很好，但价格较高。
2.密度大小不同热轧球由于使用的是方钢坯热轧挤压生产而成的圆钢为生产原料，同时热轧球生产过程中又要通过轧辊成型挤压，所以热轧球的密度一般要大于7.85以上。
铸球由于采用的是传统型砂浇注工艺，所以钢球内部和表面难免会产生气孔和夹砂，还存在浇铸废边等情况，所以密度一般在7.45左右。
3.质量的均匀性不同铸球表面有浇注口、砂眼和环带，而轧球表面光滑，表面质量严重影响球在研磨过程中的变形，轧球由于表面质量优于铸球，使用过程中不易变形。
由于热轧球采用的是成品圆钢，质量统一，而且圆钢进天燃气加热炉——轧机——淬火机——回火炉——冷却球台——包装整个生产过程实现了机械化流水线作业模式，同时温度，速度等工艺参数有电脑跟踪控制，确保了生产质量的稳定均匀。
铸球所用废钢本身存在材质不均的情况，同时每炉配料比例和浇铸速度受认为因数的影响较大，产品质量很难稳定。
4.冲击韧性．抗破碎能力不同热轧球由于密度高，冲击韧性≥12（J/cm²），6m高落球试验疲劳寿命≥10000次．所以破碎率很低。
铸球由于存在气孔和夹砂。
一般冲击韧性≤4 （J/cm²），没法进行落球试验，所以破碎率较高。
综述，热轧球和铸球是不同概念的两种球。
前者不光性能优越，而且生产环保节能。
轧制钢球将逐步取代传统工艺的铸球。
安阳锻压集团钢球斜轧机生产线的优势钢球斜轧机与上料机、淬火机、等温机等传送设备及热处理设备即可组成自动化生产线。
钢球自动轧机生产线采用全自动生产流水线作业，无人工干预，全自动生产，能够最大限度确保钢球品质的稳定性。

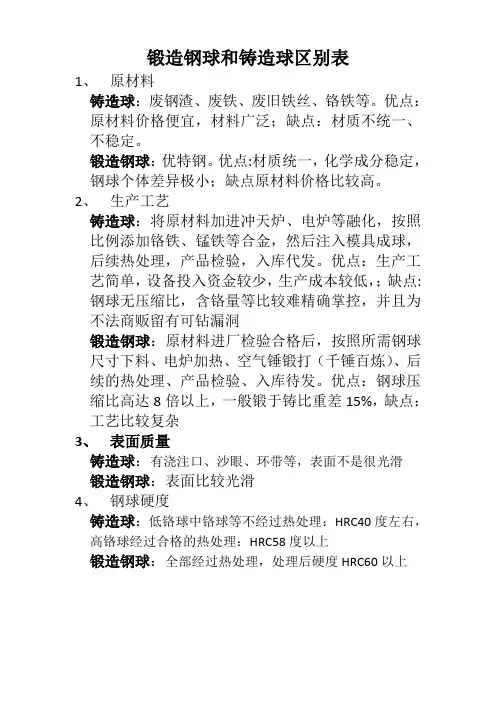

锻造钢球和铸造球区别表1、原材料铸造球：废钢渣、废铁、废旧铁丝、铬铁等。
优点：原材料价格便宜，材料广泛；缺点：材质不统一、不稳定。
锻造钢球：优特钢。
优点:材质统一，化学成分稳定，钢球个体差异极小；缺点原材料价格比较高。
2、生产工艺铸造球：将原材料加进冲天炉、电炉等融化，按照比例添加铬铁、锰铁等合金，然后注入模具成球，后续热处理，产品检验，入库代发。
优点：生产工艺简单，设备投入资金较少，生产成本较低，；缺点: 钢球无压缩比，含铬量等比较难精确掌控，并且为不法商贩留有可钻漏洞锻造钢球：原材料进厂检验合格后，按照所需钢球尺寸下料、电炉加热、空气锤锻打（千锤百炼）、后续的热处理、产品检验、入库待发。
优点：钢球压缩比高达8倍以上，一般锻于铸比重差15%，缺点：工艺比较复杂3、表面质量铸造球：有浇注口、沙眼、环带等，表面不是很光滑锻造钢球：表面比较光滑4、钢球硬度铸造球：低铬球中铬球等不经过热处理：HRC40度左右，高铬球经过合格的热处理：HRC58度以上锻造钢球：全部经过热处理，处理后硬度HRC60以上5、破碎率铸造球：高铬球中型球磨机＞2%，大型磨机实际会超过3%，冲击韧性大于3锻造钢球：普通材质≤1%，高碳合金＜1%，抗冲击韧性大于126、金相组织铸造球：组织不严密，内有气泡、夹渣、裂纹、断口等缺陷，表面有浇注口等缺陷。
金相显微镜下是回火马氏体和共晶碳化物。
锻造钢球：组织严密，金相显微镜下为马氏体和二次碳化物（条状或者细针状）。
7、破坏性试验铸造球：3.5米高跌落8000次锻造钢球：7米高跌落10000次以上8、执行标准铸造球：GB/T 17445-2009锻造钢球：YB/T 091—2005山东华民钢球股份有限公司科研中心2001年12月27日。

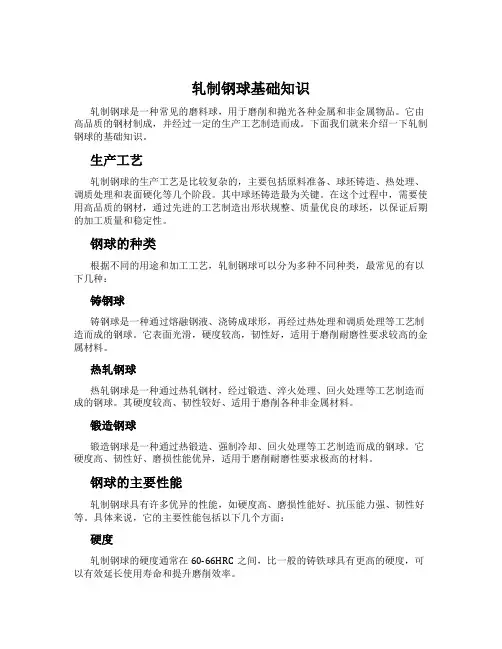

轧制钢球基础知识轧制钢球是一种常见的磨料球，用于磨削和抛光各种金属和非金属物品。
它由高品质的钢材制成，并经过一定的生产工艺制造而成。
下面我们就来介绍一下轧制钢球的基础知识。
生产工艺轧制钢球的生产工艺是比较复杂的，主要包括原料准备、球坯铸造、热处理、调质处理和表面硬化等几个阶段。
其中球坯铸造最为关键。
在这个过程中，需要使用高品质的钢材，通过先进的工艺制造出形状规整、质量优良的球坯，以保证后期的加工质量和稳定性。
钢球的种类根据不同的用途和加工工艺，轧制钢球可以分为多种不同种类，最常见的有以下几种：铸钢球铸钢球是一种通过熔融钢液、浇铸成球形，再经过热处理和调质处理等工艺制造而成的钢球。
它表面光滑，硬度较高，韧性好，适用于磨削耐磨性要求较高的金属材料。
热轧钢球热轧钢球是一种通过热轧钢材，经过锻造、淬火处理、回火处理等工艺制造而成的钢球。
其硬度较高、韧性较好、适用于磨削各种非金属材料。
锻造钢球锻造钢球是一种通过热锻造、强制冷却、回火处理等工艺制造而成的钢球。
它硬度高、韧性好、磨损性能优异，适用于磨削耐磨性要求极高的材料。
钢球的主要性能轧制钢球具有许多优异的性能，如硬度高、磨损性能好、抗压能力强、韧性好等。
具体来说，它的主要性能包括以下几个方面：硬度轧制钢球的硬度通常在60-66HRC之间，比一般的铸铁球具有更高的硬度，可以有效延长使用寿命和提升磨削效率。
磨损性能轧制钢球具有良好的磨损性能，使用寿命比其他材料的磨料球更长。
抗压能力轧制钢球具有良好的抗压能力，可以承受较大的压力而不会变形或损坏。
韧性轧制钢球具有较好的韧性，不易断裂。
即使发生断裂，也不会出现碎片，从而减少了因球体断裂引起的危险和损失。
总结轧制钢球作为一种重要的磨料球，具有优雅的性能和广泛的应用前景，在磨削和抛光领域得到了广泛的应用。
同时，大量的研究和实践也为轧制钢球的生产和加工提供了指导和支撑。

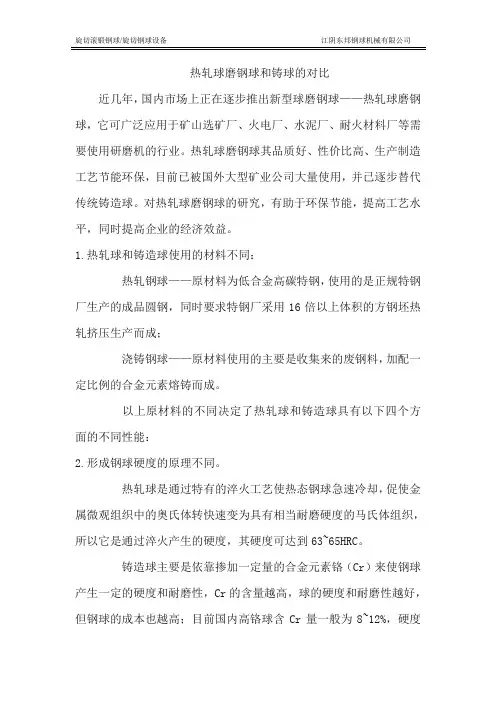

热轧球磨钢球和铸球的对比近几年，国内市场上正在逐步推出新型球磨钢球——热轧球磨钢球，它可广泛应用于矿山选矿厂、火电厂、水泥厂、耐火材料厂等需要使用研磨机的行业。
热轧球磨钢球其品质好、性价比高、生产制造工艺节能环保，目前已被国外大型矿业公司大量使用，并已逐步替代传统铸造球。
对热轧球磨钢球的研究，有助于环保节能，提高工艺水平，同时提高企业的经济效益。
1.热轧球和铸造球使用的材料不同：热轧钢球——原材料为低合金高碳特钢，使用的是正规特钢厂生产的成品圆钢，同时要求特钢厂采用16倍以上体积的方钢坯热轧挤压生产而成；浇铸钢球——原材料使用的主要是收集来的废钢料，加配一定比例的合金元素熔铸而成。
以上原材料的不同决定了热轧球和铸造球具有以下四个方面的不同性能：2.形成钢球硬度的原理不同。
热轧球是通过特有的淬火工艺使热态钢球急速冷却，促使金属微观组织中的奥氏体转快速变为具有相当耐磨硬度的马氏体组织，所以它是通过淬火产生的硬度，其硬度可达到63~65HRC。
铸造球主要是依靠掺加一定量的合金元素铬（Cr）来使钢球产生一定的硬度和耐磨性，Cr的含量越高，球的硬度和耐磨性越好，但钢球的成本也越高；目前国内高铬球含Cr量一般为8~12%，硬度为55~59HRC；最新推出的一种高合金铸球含Cr量最高达18%，还添加有少量钨（W）和钼（Mo）等稀有金属，硬度为60~62HRC，耐磨性较好，但生产成本较高，吨销售价格达到14000元以上。
3.密度大小不同。
热轧球由于使用的是方钢坯热轧挤压生产而成的圆钢为生产原料，同时热轧球生产过程中又要通过轧辊成型挤压，所以热轧球的密度一般要大于7.85g/cm3以上。
铸造球由于采用的是传统型砂浇铸工艺，所以钢球内部和表面难免会产生气孔和夹砂，还存在浇铸废边等情况，所以密度一般在7.75g/cm3以下。
4.质量的均匀性不同。
由于热轧球采用的是成品圆钢，质量统一，而且圆钢进天燃气加热炉→轧机→淬火机→回火炉→冷却球台→包装，整个生产过程实现了自动化流水线的大生产作业模式，温度、速度等工艺参数有电脑跟踪控制，有利于确保生产质量的稳定均匀。
旋切滚锻钢球/旋切钢球设备江阴东邦钢球机械有限公司东邦钢球机械旋切滚锻钢球设备与铸球对比一、产品详情：“东邦”牌旋切滚锻钢球产品如下：型号：从直径0.8英寸—6英寸（Ø20mm- Ø150mm）。
表面硬度：HRC56-65 (规格不同、硬度有差异)。
心部硬度：HRC54-62（规格不同、硬度有差异）。
冲击值：Ak.j/ cm²≥12破碎率：Ø25mm- Ø80mm≤0.5%，Ø90mm- Ø140mm≤1%失圆度：Ø25mm-60mm≤1%，Ø70mm-Ø100mm≤1.5%，Ø80mm-140mm≤2%产品检验：1、硬度检测；2、冲击试验；3、九米高跌落破坏性试验1万-1.5万次，一米高跌落20万次；4、金相探伤；5、抽心检测心部硬度。
产品包装：铁桶包装；1吨塑编袋包装。
1.铁桶尺寸：Ф55cm×88cm 体积0.23M3 皮重18-21公斤2.吨袋尺寸：Ф73cm×60cm 体积0.244 M3 皮重2-2.1公斤3.铁桶装球量：Ф20-Ф40，900公斤/桶；Ф50-Ф127，850 公斤/桶；Ф130-Ф150 ，800 公斤/桶。
4.吨编袋每袋1000公斤（不分大小）吨袋自重2公斤。
热轧钢球标准：中华人民共和国黑色冶金行业标准YB/T091-2005。
二、铸造钢球与东邦旋切滚锻球的对比：1、铸造球本质的生铁,加入大量（13-28%）铬元素后，达到球磨球的要求。
2、铸造球组织松散、晶粒粗大，耐磨性能相对较差，冲击韧性差（一般为3-7J/cm²），破碎率高于3%。
3、能耗高、污染大、工人劳动强度大、劳动生产率低。
4、原材料成本高、工资成本高、特别是Ø50mm以下的小球，成本更高。
相对于铸球来说，旋切滚锻钢球是一种全新的轧制工艺技术，是球磨球制造业的工艺技术突破，正在逐渐替代铸造球，滚锻钢球具有以下特点：1、滚锻钢球具有钢的一切优点，通过热处理后层位高质量的球磨球。
关于铸钢WCB（ZG230-450））和球铁(QT450-10)的比较1.材质介绍及机械性能比较：铸钢：以碳为主要合金元素并含有少量其他元素的铸钢。
铸造碳钢具有较高的强度、塑性和韧性，成本较低，在重型机械中用于制造承受大负荷的零件，如轧钢机机架、水压机底座等；在铁路车辆上用于制造受力大又承受冲击的零件如摇枕、侧架、车轮和车钩；工矿项目中的阀体、泵、容器或大容量电站的汽轮机壳体等。
球铁：将灰口铸铁铁水经球化处理后获得，析出的石墨呈球状，简称球铁。
比普通灰口铸铁有较高强度、较好韧性和塑性。
用于制造内燃机、汽车零部件及农机具等。
通过以上两个表格可以发现：a.铸钢延展性更好强度高（即更耐压），热处理工艺性能好，可控性更高。
b.球铁的韧-----脆转折温度比铸钢高，金属材料耐低温主要是韧性－脆性转变温度低于使用温度，所以铸钢的耐低温（-29℃）性能要优于球铁（-19℃）。
c.金属材料在一定的温度和压力下，随时间的延续所发生的缓慢、连续的塑性形变现象称为蠕变现象，即金属材料的耐高温性能。
铸钢由于韧性等机械性能优于球铁材质，所以耐高压（425℃）性能要优于球铁（350℃）2.铸造性能比较：在球铁铸件铸造生产中，常见的铸件缺陷除有灰铸铁件的一般缺陷外，还有球化不良、球化衰退、夹渣、锁松、石墨漂浮、皮下气孔等，但铸钢不会存在类似铸造缺陷，所以铸钢铸造工艺更可控，不易产生铸造缺陷，如砂眼、气泡、裂纹等。
3.焊接性能比较：a.球墨铸铁的焊接性能很差，它和灰铸铁一样，其焊接工艺主要用于缺陷焊补或旧件修复。
从理论上讲，球墨铸铁比灰铸铁还难焊接，因为球墨铸铁属于高强度铸铁，它的焊接接头在焊补重熔时不仅要求碳的石墨化，还要保证石墨呈球状（即球化），这在焊接条件下是很难完成的。
因此，球墨铸铁接头经焊接后，一般很难达到与母材的强度或塑性相等的要求。
由于焊接接头的力学性能不能满足使用要求，所以，球墨铸铁件是很少用焊接方法来修复的。
有关锻（轧）钢球与铸造钢球密度的探析摘要：在耐磨钢球领域内，有两大类钢球运转于球磨机或半自磨机里，一种是锻轧钢球，一种是铸造钢球，都属于研磨类钢球，适用于矿山、建筑、冶金、化工、水泥等不同领域内，两种钢球既有共性也有不同，最大的不同就是其密度不同。
本文分析锻（轧）钢球与铸造钢球的密度影响。
关键词：锻（轧）钢球；铸造钢球；生铁；密度我国长期以来以铸造钢球为主,近些年生产效率高,产品质量稳定的锻,轧钢球得到了快速的发展[1]。
我们都知道，锻（轧）钢球与铸造钢球的密度是不一样，但究其原因是什么？知道的就不是很多了，首先，铸造钢球就是指的“铁球”，无论从传统的概念还是基本的理念，都会知道铁的密度低，而锻（轧）钢球其实就是钢材的密度，通常是在7.85Kg/m3，但是，铸造钢球的密度是多少呢？要从以下几个方面说起：1、俗称的熟铁和生铁指的是什么？一般所谓的熟铁是个俗称，一般是指钢材，也就是含碳量低于2.11%（或1.80%））的铁碳合金，密度为7.85Kg/m3，再确切地说，就是通过这种密度的冶炼后钢材，经过检测符合钢球用钢的化学范围后，锻轧制得客户所需规格的钢球，因此锻轧钢球的密度就是7.85Kg/m3；那么生铁则是含碳量大于2.11%（或1.8%）的铁碳合金。
铸铁是含碳量大于2.11% 的铁碳合金,工业上常用的铸铁,含碳量一般在2.5%～4.0%的范围内,此外,还含有硅,锰,硫,磷等元素[2]。
生铁件也就是铸铁件，就生铁自身来说就算化学成份一样但由于生产的条件不一样密度也会产生很大的误差，例如：下面的两组图，都是铸造70mm的钢球浇筑模具，图一（A 、B）是铸造钢球安徽某地的模具与图二（A 、B）的江苏某地的模具之差别，就是一个实例，同样是70mm的钢球模具，安徽的一副模具重量为46Kg,内有四个钢球，而江苏的一副模具重量为35Kg,内有五个钢球；看出结果没：江苏模具钢球数量多带来产量高但自身模具重量轻，而安徽模具数量少带来产量低但自身模具的重量重，这就是最大的区别，也恰恰这一点，决定了铸造钢球的质量之根本（普高、中低铬球都可以使用，但是合金含量越高、规格越大的的产品，热处理就会出现问题，出现炸裂等现象，其实原因就是内部疏松造成的，本身模具的轻，就会有浮力产生，其实这些问题都是密度所造成的）；还有就是用离心铸造的生铁就比用砂型铸造的生铁密度高很多，一般情况下灰口铸铁密度为：7.25Kg/m3；白口铸铁为：7.55Kg/m3；可锻铸铁为：7.3Kg/m3；图一（A）图一（B）图二（A）图二（B）按照碳在铸铁中存在的形式的不同,可将铸铁分为白口铸铁,灰铸铁,可锻铸铁,球墨铸铁.灰铸铁中石墨以片状形存在,具有良好的耐磨性,消震性和切削加工性,并具有较高的抗压强度,故在工业上应用极广[3]。
热轧圆钢和锻造圆钢
热轧圆钢和锻造圆钢是两种常见的金属材料，它们在不同的工业领域有着广泛的应用。
虽然它们都是用于制作构件和零件的圆形金属材料，但它们的制造方法以及性能特点有很大的不同。
首先，热轧圆钢是通过将块状金属材料加热至适当温度后，在轧机中经过一系列的轧制过程制成的。
这种制造方法使得热轧圆钢具有较高的强度和塑性，并且表面粗糙度相对较高。
由于其制造过程中需要大量的能源消耗，所以热轧圆钢的成本相对较高。
热轧圆钢广泛应用于建筑、桥梁、船舶、汽车等领域，用于制作钢板、钢管、轴承等零件。
相比之下，锻造圆钢是通过将金属材料放置在锻压机中进行锻造制造的。
锻造是一种将金属材料加热至高温后，通过外力施加使其形状发生变化的工艺。
锻造圆钢具有较高的强度和韧性，并且表面光洁度相对较高。
由于锻造过程中金属的晶粒结构得到改善，所以锻造圆钢具有更好的机械性能和耐腐蚀性能。
锻造圆钢广泛应用于航
空航天、重型机械和核能等领域，用于制作飞机零件、汽车曲轴、核电设备等。
综上所述，热轧圆钢和锻造圆钢在制造方法和性能特点上存在明显的差异。
热轧圆钢具有较高的强度和塑性，适用于一些一般性能要求的场合；而锻造圆钢具有更优异的机械性能和耐腐蚀性能，适用于一些对材料性能要求较高的领域。
无论是热轧圆钢还是锻造圆钢，它们都在工业生产中发挥着重要的作用，为各行各业提供了可靠的材料支持。
铸件与锻件的区别：金属流和结晶问题损害铸件的质量尽管铸造技术已经有了巨大的发展，并利用计算机技术辅助优化结构设计和浇铸过程的流体几何设计，但是要达到1类或2类接受标准的X 射线/MT 或PT 质量要求仍然是极端困难的，而这些都是核电站、热电站或石化工业内的苛刻环境所要求的标准。
因此就需要进行焊接改进。
.但是，在焊补后，铸件阀门的整体质量和可靠性就变得难于保证。
有时所有这些问题都遗留在铸件焊接金属框架里。
测试杆通常针对每个温度，但是它们的分析可能是不确定的。
即使圆形测试杆表明化学特性和物理特性是可接受的，逐渐本身仍然可能存在难于察觉的有损强度或防腐能力的内部缺陷。
. 根据锅炉法典第IX 节定期检查的要求，在使用过程中需要定期进行检查的内容包括，铸件金属的补焊，管道焊缝。
焊补位置的纪录因此必须保存，所以在工厂运行过程中，故障发生可能与原始的制造条件和标准有关。
在铸造过程中，浇铸到模腔内的金属在凝固过程中可能会产生收缩、分离或气孔，这些问题使得“浇铸”铸件无法被苛刻环境应用领域所接受。
收缩发生在两个过程中，温度高于熔点的金属冷却时产生收缩，随后在凝固过程中进一步收缩。
第一次增加熔化金属补偿，但是固态冷却过程中的补偿就要靠加大尺寸。
. 分离，或熔化物的化学分离，是在模腔内壁固化出一层后的凝固过程中发生，在很长的温度变化期间，低流动性使得小固体颗粒-晶体-以树状结构形成和生长。
最初的晶体，紧靠着模腔内壁，合金含量最少。
在里面的核心部分，合金含量比较高，这使得预想的成分变得没有什么相似性。
在每个晶体枝杈内，也存在着微观偏析。
结果导致微孔、再生相沉淀和金属和非金属成分混杂。
在冷却过程中，溶液中的气体逸出造成多孔性，或被截留在晶体枝杈之间形成微小气孔。
此外，作为晶体固化和量的收缩，熔化物的替代品一定会沿着交错 精细 粗糙 原始 晶体 晶粒结构 粗晶体 细晶体 无晶体 分离的晶体网络流过一段曲折的路程。
流动阻力可能太高，从而导致微孔和多孔。
在常温下的轧制一般理解为冷轧，从金属学观点看，低于在结晶温度的轧制为冷轧热轧，是以板坯（主要为连铸坯）为原料，经加热后由粗轧机组及精轧机组制成带钢。
从精轧最后一架轧机出来的热钢带通过层流冷却至设定温度，由卷取机卷成钢带卷，冷却后的钢带卷，根据用户的不同需求，经过不同的精整作业线（平整、矫直、横切或纵切、检验、称重、包装及标志等）加工而成为钢板、平整卷及纵切钢带产品。
冷轧：用热轧钢卷为原料，经酸洗去除氧化皮后进行冷连轧，其成品为轧硬卷，由于连续冷变形引起的冷作硬化使轧硬卷的强度、硬度上升、韧塑指标下降，因此冲压性能将恶化，只能用于简单变形的零件。
轧硬卷可作为热镀锌厂的原料，因为热镀锌机组均设置有退火线。
轧硬卷重一般在6~13.5吨，钢卷在常温下，对热轧酸洗卷进行连续轧制。
内径为610mm。
产品特点：因为没有经过退火处理，其硬度很高（HRB大于90），机械加工性能极差，只能进行简单的有方向性的小于90度的折弯加工（垂直于卷取方向）。
简单点儿来说，一块钢坯在加热后（就是电视里那种烧的红红的发烫的钢块）精过几道轧制，再切边，矫正成为钢板，这种叫热轧。
冷轧，是在热轧板卷的基础上加工轧制出来的，一般来讲是热轧---酸洗---冷轧这样的加工过程。
冷轧是在常温状态下由热轧板加工而成，虽然在加工过程因为轧制也会使钢板升温，尽管如此还是叫冷轧。
由于热轧经过连续冷变型而成的冷轧，在机械性能比较差，硬度太高。
必须经过退火才能恢复其机械性能，没有退火的叫轧硬卷。
轧硬卷一般是用来做无需折弯，拉伸的产品，1.0以下厚度轧硬的运气好的两边或者四边折弯。
OK，就这样了。
总之热轧是最初成型的板类，酸洗，冷轧以及镀锌彩涂之类的都是由此一项一项加工出来的。
利用锻压机械对金属坯料施加压力，使其产生塑性变形以获得具有一定机械性能、一定形状和尺寸锻件的加工方法。
锻压(锻造与冲压)的两大组成部分之一。
通过锻造能消除金属在冶炼过程中产生的铸态疏松等缺陷，优化微观组织结构，同时由于保存了完整的金属流线，锻件的机械性能一般优于同样材料的铸件。
铸造铁球生产工艺为：
生产工艺流程为：原料（废钢、废铁、铁合金）→熔炼铁水→铸造成球→冷却→凝固→脱模→清理钢球入加热炉再加热出→炉淬火热处理再入炉回火出→炉检→验份→选成品。
铸造铁球生产工艺的特点为：设备简单、投资少，生产技术和操作容易掌握；对多规格、小批量的订单，安排生产容易、灵活。
适合小投资、小规模建厂生产。
但铸造铁球有很多缺陷，表现为：
1.铸造缺陷多（气孔、砂眼、夹杂物、表面凹凸、裂纹等）；
2.密度低、比重小（7.3-7.65g/cm3），磨矿效率低；
3.铸造铁球金属晶粒粗大，冲击韧性差（一般为3-7J/cm2）,使用中碎球率高（一般都超过
3%）；
最重要的，铸造铁球比较脆，碎球很容易刮伤球磨机衬板，缩短球磨机的使用寿命。
热轧钢球生产工艺为：
单根长度为3-4M的定尺热轧圆钢棒为原料→大型连续式燃气加热炉加热→斜轧钢球轧机连续自动轧制成球→自动化在线热处理设备高温形变热处理淬火、回火→检验→分选→成品
热轧钢球不但硬度高，淬透性好，硬度分布极均匀、硬度梯度一致，而且金相组织极为致密、晶粒细小。
钢球硬度可达60-67HRC，内外硬度差<5HRC；冲击韧性高达12-35J/cm2,破碎率为0.1%。
轧制钢球密度高，比重大（7.8-7.85g/cm3），圆度好，直径精确.
轧制钢球也存在以下问题：
1.轧制钢球生产机械化、自动化程度高，生产效率高，只适合建设年生产能力10万吨或更
大规模的大型专业化钢球厂，建厂投资多；
2.工艺技术含量高，必须有专业技术人员和技术水平高的关键岗位生产工人；
3.每种直径的钢球产品，必须使用与其直径相等的圆钢棒为原料，小批量订购原料有一定难
度；
4.生产中，每次换轧制产品规格都需要更换轧辊、调试扎球机，占时间较多，不合适小批量
频繁变换产品规格组织生产。
