陈青来平法讲座汇总

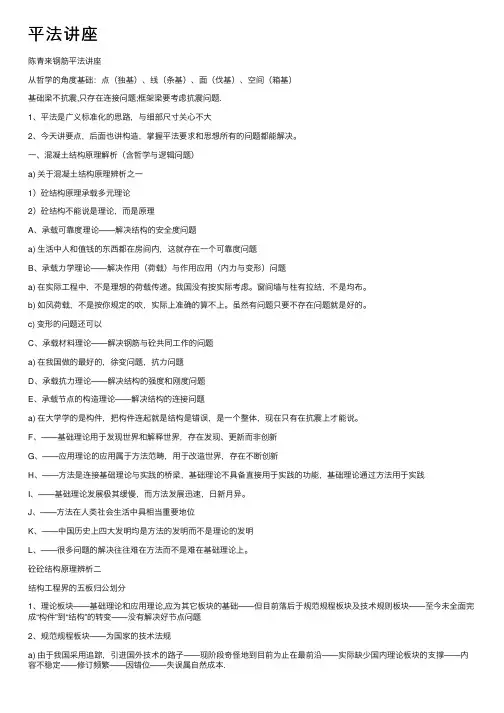

平法讲座陈青来钢筋平法讲座从哲学的⾓度基础：点（独基）、线（条基）、⾯（伐基）、空间（箱基）基础梁不抗震,只存在连接问题;框架梁要考虑抗震问题.1、平法是⼴义标准化的思路，与细部尺⼨关⼼不⼤2、今天讲要点，后⾯也讲构造，掌握平法要求和思想所有的问题都能解决。

⼀、混凝⼟结构原理解析（含哲学与逻辑问题）a) 关于混凝⼟结构原理辨析之⼀1）砼结构原理承载多元理论2）砼结构不能说是理论，⽽是原理A、承载可靠度理论——解决结构的安全度问题a) ⽣活中⼈和值钱的东西都在房间内，这就存在⼀个可靠度问题B、承载⼒学理论——解决作⽤（荷载）与作⽤应⽤（内⼒与变形）问题a) 在实际⼯程中，不是理想的荷载传递。

我国没有按实际考虑。

窗间墙与柱有拉结，不是均布。

b) 如风荷载，不是按你规定的吹，实际上准确的算不上。

虽然有问题只要不存在问题就是好的。

c) 变形的问题还可以C、承载材料理论——解决钢筋与砼共同⼯作的问题a) 在我国做的最好的，徐变问题，抗⼒问题D、承载抗⼒理论——解决结构的强度和刚度问题E、承载节点的构造理论——解决结构的连接问题a) 在⼤学学的是构件，把构件连起就是结构是错误，是⼀个整体，现在只有在抗震上才能说。

F、——基础理论⽤于发现世界和解释世界，存在发现、更新⽽⾮创新G、——应⽤理论的应⽤属于⽅法范畴，⽤于改造世界，存在不断创新H、——⽅法是连接基础理论与实践的桥梁，基础理论不具备直接⽤于实践的功能，基础理论通过⽅法⽤于实践I、——基础理论发展极其缓慢，⽽⽅法发展迅速，⽇新⽉异。

J、——⽅法在⼈类社会⽣活中具相当重要地位K、——中国历史上四⼤发明均是⽅法的发明⽽不是理论的发明L、——很多问题的解决往往难在⽅法⽽不是难在基础理论上。

砼砼结构原理辨析⼆结构⼯程界的五板归公划分1、理论板块——基础理论和应⽤理论,应为其它板块的基础——但⽬前落后于规范规程板块及技术规则板块——⾄今未全⾯完成“构件”到“结构”的转变——没有解决好节点问题2、规范规程板块——为国家的技术法规a) 由于我国采⽤追踪，引进国外技术的路⼦——现阶段奇怪地到⽬前为⽌在最前沿——实际缺少国内理论板块的⽀撑——内容不稳定——修订频繁——因错位——失误属⾃然成本.3、技术规则板块——主管政府部门批准发⾏的指导性技术条件,平法就在这个板块.4、技术措施板块——⼯程技术类专著，主要⽤于辅助解决⼯程问题.5、技术监督板块——主要进⾏材料，施⼯安全、质量的监督.⼆、平法基本原理a) 平法的应⽤理论（三要点）i. ——将结构设计分为创造性设计内容与重复性（⾮创造性）设计内容两部分，两部分为对应互补关系，全并构造完整的结构设计ii. 设计⼯程师以数字化，符号化的平⾯整体设计制图规则完成其创造性设计内容部分-----------是⼯程师计算出来的iii. 重复性设计内容部分（主要是节点构造和杆件构造）以“⼴义标准化”⽅式编制成国家建筑标准构造设计。

1》问：基础梁的钢筋伸入承台还是按贯穿处理？答：基础梁如果梁面平承台面，基础梁是用来连接承台梁的，梁筋可直接按Lae锚固在承台中，但最好将箍筋伸至承台内。

基础梁如果是梁底面平承台底面的，也可直接按Lae锚固在承台中，箍筋可不伸至承台内。

如果基础梁是直接相互交错的，应按基础梁通长考虑，这时钢筋只考虑连接问题，不考虑锚固问题。

2》问：梁、柱砼标号不同时，梁筋锚入柱时La值计算按梁还是按柱的砼标号计算？答：钢筋在哪里锚固就按哪个构件的砼标号计算Lae。

按柱的砼标号计算梁筋锚固长度。

3》问：框架梁的第三排钢筋长度如何计算？次梁的第二排钢筋长度如何计算？也是Ln/4吗？答：问设计院。

平法未考虑此两种情况。

平法不是包括所有结构设置的，也做不到。

4》问：何为对边？答：梁筋伸到柱边时，柱的外边即为梁的对边。

5》问：第40页柱搭接长度范围是不是指2.3Lae?答：对。

因为Lae+0.3Lae+Lae合起来是2.3Lae，在这个搭接范围内箍筋要加密。

实际上这个范围内加密筋只起一个构成三向受力条件的作用，因此可以只箍大方箍即可。

6》问：剪力墙施工缝设在何处为宜？答：不知道。

但剪力墙在结构上不同于柱按楼层模型来考虑受力情况，而是从底至顶作为一个整体受力，因此个人认为施工缝设在任何地方都可以。

7》问：边框梁BKL比砼墙宽时，水平纵向钢筋是移出到梁边布置还是在梁边布置的同时还要在墙同宽处继续布置？答：只需在边框梁最外边布置即可。

8》问：柱筋如何锚入承台？注：现参照11G101答：按03G101-3图集处理。

9》腰筋伸入支座多少为宜？答：个人认为5d足矣，不过规范要求15d。

10》问：柱箍筋内箍箍住多少条柱纵筋为宜？答：有5根纵筋时内箍箍住3根，有6根纵筋时箍住2根。

11》问：一级钢筋的板筋180度弯钩是否计入锚固长度？答：180度弯钩不能计入锚固长度。

如板底筋要求伸至梁中线并不小于5d，指的是水平段外包长必须伸至梁中线并不小于5d，但面筋要求伸入梁内La，此时弯钩已包含在La内。

平法专家陈青来教授平法讲学（2008/10/10上午于成都西南交大学生礼堂）很高兴又一次来到成都，为四川工程界的朋友们讲解平法。

平法最近要出(08G101-5)(箱形基础与地下室结构)图集。

这样平法就完成了图集的主系列：(03G101-1) (现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构)(03G101-2) (现浇混凝土板式楼梯)(04G101-3) (筏形基础)(04G101-4) (现浇混凝土楼面与屋面板)(08G101-5) (箱形基础与地下室结构)(06G101-6) (独立基础、条形基础、桩基承台)6本图集涵盖了量大面广的结构形式。

今天上午我将给大家讲解混凝土结构构造原理，下午讲即将推出的(08G101-5)(箱形基础与地下室结构)新图集。

长期以来，困扰我们预算、施工人员的主要是混凝土结构的构造问题。

我们把混凝土结构构造分成两类：本体构造和节点构造。

本体构件和关联构件的关系是：柱是节点主体，梁是节点关联。

对于板梁节点，梁是节点主体，板是节点关联。

我们搞清楚谁是主体节点，谁是节点关联之后，很快就会搞清楚钢筋该怎么排布。

节点主体构件它的钢筋怎么在节点分布，非常简单，两个方向钢筋必须要贯通节点。

只要是节点主体构件，在节点这个范围，钢筋不存在锚固问题，只存在贯通问题；或者只存在连接问题，不存在锚固问题。

两个方向钢筋，纵横两个方向钢筋必须全部通过节点。

只要判断出谁是主体节点构件，它的纵向和横向必须通过节点，不能在节点断开，也不能在节点内锚固。

节点不应该往自身上锚固，应该给对方提供一个锚固基础。

判断谁是节点主体非常重要。

这个节点主体与它相联的是节点关联，基础与柱，基础是节点主体，柱是节点关联。

框架梁柱，对梁来说，梁是节点关联。

那么主次梁对次梁来说，主梁是节点主体，次梁是节点关联。

梁板结构，梁是节点主体，板是节点关联。

通常情况下，节点关联只是纵向钢筋锚入或者贯穿节点，横向钢筋（箍筋）不进入节点。

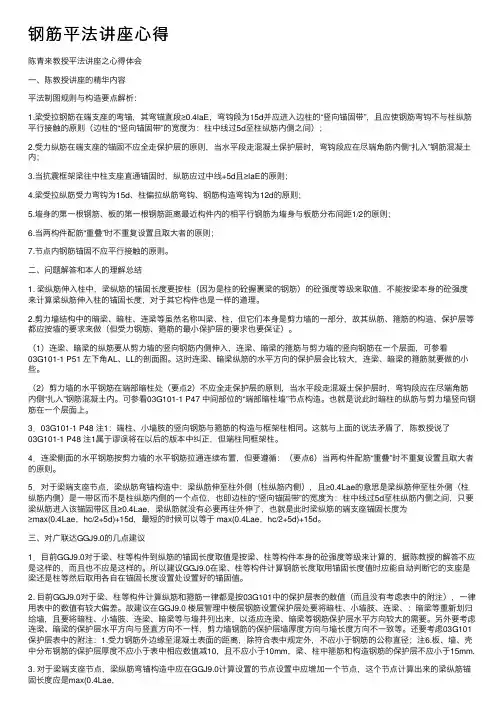

钢筋平法讲座⼼得陈青来教授平法讲座之⼼得体会⼀、陈教授讲座的精华内容平法制图规则与构造要点解析：1.梁受拉钢筋在端⽀座的弯锚，其弯锚直段≥0.4laE，弯钩段为15d并应进⼊边柱的“竖向锚固带”，且应使钢筋弯钩不与柱纵筋平⾏接触的原则（边柱的“竖向锚固带”的宽度为：柱中线过5d⾄柱纵筋内侧之间）；2.受⼒纵筋在端⽀座的锚固不应全⾛保护层的原则，当⽔平段⾛混凝⼟保护层时，弯钩段应在尽端⾓筋内侧“扎⼊”钢筋混凝⼟内；3.当抗震框架梁往中柱⽀座直通锚固时，纵筋应过中线+5d且≥laE的原则；4.梁受拉纵筋受⼒弯钩为15d、柱偏拉纵筋弯钩、钢筋构造弯钩为12d的原则；5.墙⾝的第⼀根钢筋、板的第⼀根钢筋距离最近构件内的相平⾏钢筋为墙⾝与板筋分布间距1/2的原则；6.当两构件配筋“重叠”时不重复设置且取⼤者的原则；7.节点内钢筋锚固不应平⾏接触的原则。

⼆、问题解答和本⼈的理解总结1. 梁纵筋伸⼊柱中，梁纵筋的锚固长度要按柱（因为是柱的砼握裹梁的钢筋）的砼强度等级来取值，不能按梁本⾝的砼强度来计算梁纵筋伸⼊柱的锚固长度，对于其它构件也是⼀样的道理。

2.剪⼒墙结构中的暗梁、暗柱、连梁等虽然名称叫梁、柱，但它们本⾝是剪⼒墙的⼀部分，故其纵筋、箍筋的构造、保护层等都应按墙的要求来做（但受⼒钢筋、箍筋的最⼩保护层的要求也要保证）。

（1）连梁、暗梁的纵筋要从剪⼒墙的竖向钢筋内侧伸⼊，连梁、暗梁的箍筋与剪⼒墙的竖向钢筋在⼀个层⾯，可参看03G101-1 P51 左下⾓AL、LL的剖⾯图。

这时连梁、暗梁纵筋的⽔平⽅向的保护层会⽐较⼤，连梁、暗梁的箍筋就要做的⼩些。

（2）剪⼒墙的⽔平钢筋在端部暗柱处（要点2）不应全⾛保护层的原则，当⽔平段⾛混凝⼟保护层时，弯钩段应在尽端⾓筋内侧“扎⼊”钢筋混凝⼟内。

可参看03G101-1 P47 中间部位的“端部暗柱墙”节点构造。

也就是说此时暗柱的纵筋与剪⼒墙竖向钢筋在⼀个层⾯上。

3．03G101-1 P48 注1：端柱、⼩墙肢的竖向钢筋与箍筋的构造与框架柱相同。

陈青来教授答：03G101平法建筑标准设计中的问题2006-4-19 阅读710次关于平法：建筑结构施工图平面整体设计方法（简称平法），对我国目前混凝土结构施工图的设计方法作了重大改革，被国家科委列为《“九五”国家级科技成果重点推广计划》项目。

由建设部批准发布的国家建筑标准设计图集《混凝土结构施工图平面整体表示方法制图规则和构造详图》（03G101-1、03G101-2、03GG101-3）系列已在全国广泛应用。

一问：在混凝土结构施工中，出现Ⅳ级钢筋时，它得锚固长度应该如何计算？因在混凝土结构设计规范及混凝土验收规范上都没有出现Ⅳ钢筋，是否国家已经取消了该级别的钢筋用于建筑工程中。

谢谢！陈教授：混凝土结构基本理论中，受混凝土的极限应变值的限制，强度过高的钢筋发挥不出其全部作用（这正是混凝土设计规范和施工规范不设Ⅳ级钢筋的理论依据）。

所以，即便是Ⅳ级钢筋，其强度设计值也只能取到360N/mm2（与Ⅲ级钢筋相同），且当用于轴心受拉和小偏心受拉构件时只能按300N/mm2取用。

因此，高于Ⅲ级的钢筋的锚固长度取值按Ⅲ级钢筋即可。

还有，Ⅳ级钢筋的塑性性能和可焊性比新Ⅲ级钢筋差，用在普通混凝土结构中并不合适，也不经济。

二问：在“GB50010-2002”混凝土结构设计规范第126页10.1.5条规定板下不受力钢筋伸入支座的锚固长度不应小于5d，我个人认为是否还应该满足伸至支座的中心线位置，这也是一贯的施工做法。

陈教授：请注意规范用语“不应小于”的意义。

大学教科书中是“=”概念，而工程规范和规程是“≥”的概念，因此，可以伸至支座中心位置。

当为非抗震设计时，正常情况下板的下部钢筋在支座部位受压；当为抗震设计时，通常板不作为耗能构件，因而不考虑地震作用的分配，仍然按非抗震设计，板的下部钢筋在支座部位亦受压；在这两种情况下，即便其伸入支座长度为5d，通常也是安全的。

执行规范规定时，应特别注意“当连续板内温度、收缩应力较大时，伸入支座的锚固长度宜适当增加”。

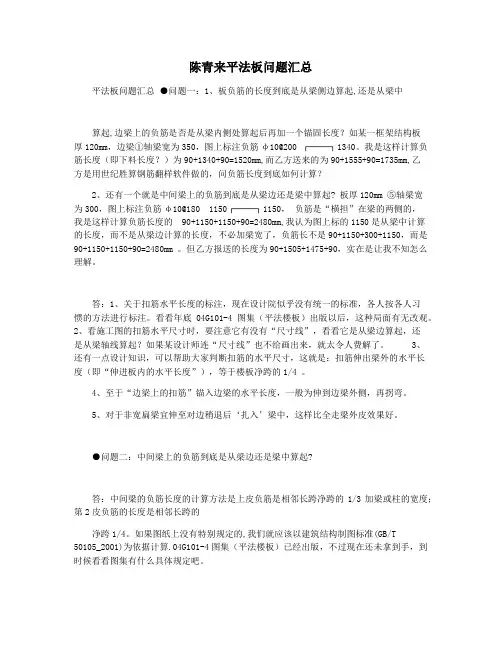

陈青来平法板问题汇总平法板问题汇总●问题一：1、板负筋的长度到底是从梁侧边算起,还是从梁中算起,边梁上的负筋是否是从梁内侧处算起后再加一个锚固长度？如某一框架结构板厚120mm，边梁①轴梁宽为350，图上标注负筋φ10@200 ┌──┐1340。

我是这样计算负筋长度（即下料长度？）为90+1340+90=1520mm,而乙方送来的为90+1555+90=1735mm,乙方是用世纪胜算钢筋翻样软件做的，问负筋长度到底如何计算？2、还有一个就是中间梁上的负筋到底是从梁边还是梁中算起? 板厚120mm ⑤轴梁宽为300，图上标注负筋φ10@180 1150┌──┐1150，负筋是“横担”在梁的两侧的，我是这样计算负筋长度的 90+1150+1150+90=2480mm,我认为图上标的1150是从梁中计算的长度，而不是从梁边计算的长度，不必加梁宽了，负筋长不是90+1150+300+1150，而是90+1150+1150+90=2480mm 。

但乙方报送的长度为90+1505+1475+90，实在是让我不知怎么理解。

答：1、关于扣筋水平长度的标注，现在设计院似乎没有统一的标准，各人按各人习惯的方法进行标注。

看看年底04G101-4图集（平法楼板）出版以后，这种局面有无改观。

2、看施工图的扣筋水平尺寸时，要注意它有没有“尺寸线”，看看它是从梁边算起，还是从梁轴线算起？如果某设计师连“尺寸线”也不给画出来，就太令人费解了。

3、还有一点设计知识，可以帮助大家判断扣筋的水平尺寸，这就是：扣筋伸出梁外的水平长度（即“伸进板内的水平长度”），等于楼板净跨的1/4 。

4、至于“边梁上的扣筋”锚入边梁的水平长度，一般为伸到边梁外侧，再拐弯。

5、对于非宽扁梁宜伸至对边稍退后‘扎入’梁中，这样比全走梁外皮效果好。

●问题二：中间梁上的负筋到底是从梁边还是梁中算起?答：中间梁的负筋长度的计算方法是上皮负筋是相邻长跨净跨的1/3加梁或柱的宽度；第2皮负筋的长度是相邻长跨的净跨1/4。

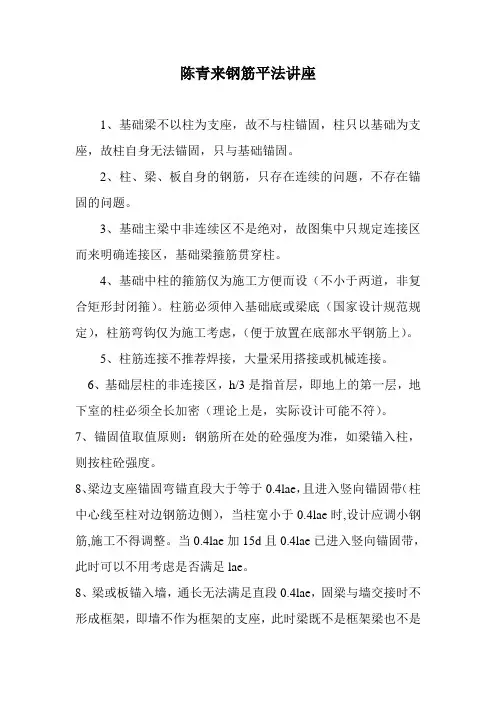

陈青来钢筋平法讲座1、基础梁不以柱为支座，故不与柱锚固，柱只以基础为支座，故柱自身无法锚固，只与基础锚固。

2、柱、梁、板自身的钢筋，只存在连续的问题，不存在锚固的问题。

3、基础主梁中非连续区不是绝对，故图集中只规定连接区而来明确连接区，基础梁箍筋贯穿柱。

4、基础中柱的箍筋仅为施工方便而设（不小于两道，非复合矩形封闭箍）。

柱筋必须伸入基础底或梁底（国家设计规范规定），柱筋弯钩仅为施工考虑，（便于放置在底部水平钢筋上）。

5、柱筋连接不推荐焊接，大量采用搭接或机械连接。

6、基础层柱的非连接区，h/3是指首层，即地上的第一层，地下室的柱必须全长加密（理论上是，实际设计可能不符）。

7、锚固值取值原则：钢筋所在处的砼强度为准，如梁锚入柱，则按柱砼强度。

8、梁边支座锚固弯锚直段大于等于0.4lae，且进入竖向锚固带（柱中心线至柱对边钢筋边侧），当柱宽小于0.4lae时,设计应调小钢筋,施工不得调整。

当0.4lae加15d且0.4lae已进入竖向锚固带，此时可以不用考虑是否满足lae。

8、梁或板锚入墙，通长无法满足直段0.4lae，固梁与墙交接时不形成框架，即墙不作为框架的支座，此时梁既不是框架梁也不是非框架梁，故梁伸入墙只伸至对边弯15d即可，不考虑0.4lae。

9、钢筋锚固不能全走保护层。

10、03101-1P40，第二条，加密箍筋无须隔一拉一。

11、柱筋弯钩最大12d（受拉纵筋），梁15d。

无须满足最小锚固250mm.。

12、梁负弯矩筋多于二排时，伸入长度应由设计明确。

13、节点内的钢筋锚固，严禁平行钢筋接触锚固，以前施工缝留在梁底的作法是错误的，至少应在柱加密区以外。

（陈个人观点）14、结构原则：能通则通，但设计规范不明确，故梁下部筋应按《高层建筑砼结构技术规程》施工，即梁下闻筋在非加密区且受力较小处连接。

15、P55屋面梁问题：柱的弯钩不得小于12d，此处梁、柱锚固构造规范有矛盾。

16、箍筋的组合方式：大箍套小箍，不可大套中，中套小。
