陈青来教授关于钢筋平法标注相关解说(基础部分)基础说明基础一、1、04G101-3图集第6页关于“加腋”注写的规定：“b×hYc1×c2”，“其中c1为腋长，c2为腋高”。

但是，基础梁有两种“加腋”，一种是侧腋，另一种是顶腋。

第6页没有说明此标注是侧腋还是顶腋？不过，看了第33页“基础主梁梁高加腋注写图示”与第38页“基础次梁梁高加腋”的图形语言，我认为第6页说的是“梁高加腋”。

——这个认识对吗？2、而且，我有这样的认识，对于“基础主梁加侧腋”，设计时，在施工图上是不必进行注写的，施工人员“自动”按照第31页“基础主梁与柱结合部侧腋构造”来进行操作即可。

——这个认识对吗？答：1.对.梁高加腋是计算加腋,需要标注.2.对.侧腋是构造加腋,由施工方面实施,设计不注.二、1、看了青来教授12月8日关于基础梁保护层的一个回复：“表中基础梁数据应加以修正。

在实际应用时，图集第38页已经明确规定最底层为基础底板，基础底板的钢筋已在表中明确规定（保护层）为40，而基础梁的钢筋在板筋之上，所以实际（保护层）将大于40。

但对于高板位和中板位梁板式筏形基础梁则应按规范执行”，再对比04G101-3图集第25页，感到现在有发布“勘误”的必要。

2、第25页“保护层”表中，“基础底板”的数据表现方式是好的，就是分别对“顶筋”和“底筋”列出保护层的厚度。

请教青来教授：括号里面的“防水:50”也是指底筋保护层的厚度吧？3、建议“基础梁”的保护层厚度也按“顶筋”和“底筋”分别列出。

你看好吗？答：由于高板位筏形基础应用不多(中板位更少),所以不计划在101-3的构造详图中公布高板位和中板位的构造,而25页的通用构造主要服务于本图集的构造,且由于38页的构造中已明确梁筋在板筋之上,所以应用中不存在问题.对于低板位筏基,即便上翻基础梁中也可能有回填土,但属于无水"封闭土",不象自然土对钢筋有侵蚀性,所以基础梁侧面及梁顶的保护层不必采用40.就目前101-3所包括的低板位筏基构造,25页不存在勘误问题,但宜以加注解的方式适时修正以求全面.另外,防水为50系指低板位的板底筋三、在高层建筑中，有很多采用桩基方案，但由于高层建筑一般都带有底下室，此时的底板和我们常说的筏板有什么区别呢？在结构计算中一般采用怎样的计算模型呢？在这里柱下是独立的承台，承台之间设有拉梁，且底板的厚度也比较厚，一般都是500左右。

受扭钢筋可以到跨中搭接，因为跨中扭矩为零，受扭的话支座最大。

1、人工挖孔桩上有独立承台，穿过承台内有梁，其支座节点是从桩边算起，还是承台边算起，那得看承台是双层配筋还是单层配筋，即使是单层配筋，假如你这个承台连梁跟承台一般高的时候，你下部钢筋也是从边算起，因为你进入钢筋混凝土的块体，你上面是素混凝土，要贯通，要贯通。

如果是双层配筋，上下都配筋的话，就在承台边往里锚固就可以了，没必要贯通。

这是这一个。

2、然后。

基础框架柱插筋在人工挖孔桩内的锚固，是否可采用L型，A长度是否达到多少，他这个基础框架柱，没有基础框架柱啊，就框架柱在基础内的锚固，碰巧锚在人工挖孔桩上了，他也就一柱一桩，那你就按-3上的原则往下锚就是了，拔不出来的。

但是一般来说不是直锚，直锚够了也要至少拐12d。

因为拐一个弯以后非常可靠。

当锚固长度不够时，等强度变细后，其它的筋怎么固定，其它的筋是指什么呢，与原纵筋连接的多余的，他说的我不大明白，怎么其它的筋怎么固定呢，他钢筋多了比少了好，比如你原来4根25是四肢箍哈，你换成6根20的呢，那你四肢箍照样还多出2根来，你插空放就行了，你变大了还反而不行了，你要变大了反而不行了，变大了以后，你原来四根你是四肢箍，变成三根了有一只箍筋的地方你得附加一根架立筋了，不附加那这个箍筋找不到座了。

3、框架梁梁中钢筋大于28接头，是否可以采用单面搭接焊，哎呀，不行，28的钢筋你再搭接焊，那成了一个铁疙瘩了。

28的钢筋你还是用机械接头算了，用机械接头怎么不行呢，非常好。

你单面搭接焊当然可以，28的单面焊是10D，那就280，是可以用的，但是，哎呀，不大好。

4、平法柱柱中，非框架梁节点构造，是否可以参照框架梁处理，没必要。

没必要，非框架梁它不抗震，没必要，那太严了，没必要。

基础梁与人工挖孔桩连结，基础梁钢筋怎样锚固，锚固多少？基础梁与人工挖孔桩，噢，基础梁与人工挖孔桩连接呢，实际上是叫做桩间连梁，这个基础梁钢筋怎么锚固，锚固多少，它就一个锚长就行了，但是可能你可能要按抗震锚，因为这个桩要抗震，桩基要抗震，要按LAE锚就可以了。

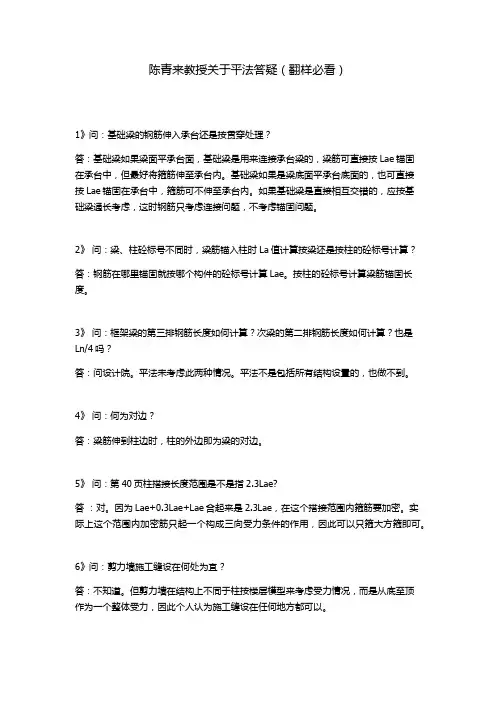

陈青来教授关于平法答疑（翻样必看）1》问：基础梁的钢筋伸入承台还是按贯穿处理？答：基础梁如果梁面平承台面，基础梁是用来连接承台梁的，梁筋可直接按Lae锚固在承台中，但最好将箍筋伸至承台内。

基础梁如果是梁底面平承台底面的，也可直接按Lae锚固在承台中，箍筋可不伸至承台内。

如果基础梁是直接相互交错的，应按基础梁通长考虑，这时钢筋只考虑连接问题，不考虑锚固问题。

2》问：梁、柱砼标号不同时，梁筋锚入柱时La值计算按梁还是按柱的砼标号计算？答：钢筋在哪里锚固就按哪个构件的砼标号计算Lae。

按柱的砼标号计算梁筋锚固长度。

3》问：框架梁的第三排钢筋长度如何计算？次梁的第二排钢筋长度如何计算？也是Ln/4吗？答：问设计院。

平法未考虑此两种情况。

平法不是包括所有结构设置的，也做不到。

4》问：何为对边？答：梁筋伸到柱边时，柱的外边即为梁的对边。

5》问：第40页柱搭接长度范围是不是指2.3Lae?答：对。

因为Lae+0.3Lae+Lae合起来是2.3Lae，在这个搭接范围内箍筋要加密。

实际上这个范围内加密筋只起一个构成三向受力条件的作用，因此可以只箍大方箍即可。

6》问：剪力墙施工缝设在何处为宜？答：不知道。

但剪力墙在结构上不同于柱按楼层模型来考虑受力情况，而是从底至顶作为一个整体受力，因此个人认为施工缝设在任何地方都可以。

7》问：边框梁BKL比砼墙宽时，水平纵向钢筋是移出到梁边布置还是在梁边布置的同时还要在墙同宽处继续布置？答：只需在边框梁最外边布置即可。

8》问：柱筋如何锚入承台？注：现参照11G101答：按03G101-3图集处理。

9》腰筋伸入支座多少为宜？答：个人认为5d足矣，不过规范要求15d。

10》问：柱箍筋内箍箍住多少条柱纵筋为宜？答：有5根纵筋时内箍箍住3根，有6根纵筋时箍住2根。

11》问：一级钢筋的板筋180度弯钩是否计入锚固长度？答：180度弯钩不能计入锚固长度。

如板底筋要求伸至梁中线并不小于5d，指的是水平段外包长必须伸至梁中线并不小于5d，但面筋要求伸入梁内La，此时弯钩已包含在La内。

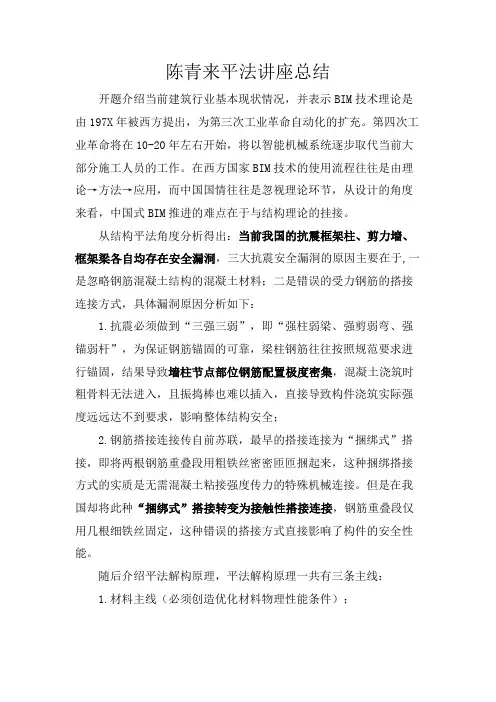

陈青来平法讲座总结开题介绍当前建筑行业基本现状情况，并表示BIM技术理论是由197X年被西方提出，为第三次工业革命自动化的扩充。

第四次工业革命将在10-20年左右开始，将以智能机械系统逐步取代当前大部分施工人员的工作。

在西方国家BIM技术的使用流程往往是由理论→方法→应用，而中国国情往往是忽视理论环节，从设计的角度来看，中国式BIM推进的难点在于与结构理论的挂接。

从结构平法角度分析得出：当前我国的抗震框架柱、剪力墙、框架梁各自均存在安全漏洞，三大抗震安全漏洞的原因主要在于,一是忽略钢筋混凝土结构的混凝土材料；二是错误的受力钢筋的搭接连接方式，具体漏洞原因分析如下：1.抗震必须做到“三强三弱”，即“强柱弱梁、强剪弱弯、强锚弱杆”，为保证钢筋锚固的可靠，梁柱钢筋往往按照规范要求进行锚固，结果导致墙柱节点部位钢筋配置极度密集，混凝土浇筑时粗骨料无法进入，且振捣棒也难以插入，直接导致构件浇筑实际强度远远达不到要求，影响整体结构安全；2.钢筋搭接连接传自前苏联，最早的搭接连接为“捆绑式”搭接，即将两根钢筋重叠段用粗铁丝密密匝匝捆起来，这种捆绑搭接方式的实质是无需混凝土粘接强度传力的特殊机械连接。

但是在我国却将此种“捆绑式”搭接转变为接触性搭接连接，钢筋重叠段仅用几根细铁丝固定，这种错误的搭接方式直接影响了构件的安全性能。

随后介绍平法解构原理，平法解构原理一共有三条主线：1.材料主线（必须创造优化材料物理性能条件）；2.功能主线（必须保证实现构件和构造的功能）；在解构时往往需扣紧功能主线进行解构；3.逻辑主线（必须准确符合建筑结构的科学逻辑）。

解构原理的作用主要有：1.发现并消除结构设计与施工方面的安全漏洞，消除设计与施工当中的非科学因素；2.形成建筑结构的双向理论，方便学习结构设计和施工技术；3.依据科学的解构网络系统、构件解构规则、构造解构规则，开发“平法智能工程师系统”作为第四次工业革命在中国建筑结构领域的创新成果。

陈青来钢筋平法讲座主讲人：山东大学陈青来教授一天只能讲要点：九五年十月二十日做了四个小时的讲座。

组织了在京的主要专家听，那里还没有平法。

广州95%以上用到平法，现在销量上万册每年在增长平法为什么没有别的替代，平法从注重过程不注重结果。

从哲学的角度进行基础上看：点（独基）、线（条基）、面（伐基）、空间（箱基）基础梁不抗震。

只存在连接问题。

框架梁要考虑抗震问题1、平法是广义标准化的思路，与细部尺寸关心不大2、今天讲要点，后面也讲构造，掌握平法要求和思想所有的问题都能解决。

一、混凝土结构原理解析（含哲学与逻辑问题）1、从美国回来后，进大学就是为了教出更多的学习2、哲学特别好，特别容易贴近生活，我国把哲学政治化了。

a) 关于混凝土结构原理辨析之一1）砼结构原理承载多元理论2）砼结构不能说是理论，而是原理A、承载可靠度理论——解决结构的安全度问题a) 生活中人和值钱的东西都在房间内，这就存在一个可靠度问题B、承载力学理论——解决作用（荷载）与作用应用（内力与变形）问题a) 在实际工程中，不是理想的荷载传递。

我国没有按实际考虑。

窗间墙与柱有拉结，不是均布。

b) 如风荷载，不是按你规定的吹，实际上准确的算不上。

虽然有问题只要不存在问题就是好的。

c) 变形的问题还可以C、承载材料理论——解决钢筋与砼共同工作的问题a) 在我国做的最好的，徐变问题，抗力问题D、承载抗力理论——解决结构的强度和刚度问题E、承载节点的构造理论——解决结构的连接问题a) 在大学学的是构件，把构件连起就是结构是错误，是一个整体，现在只有在抗震上才能说。

F、——基础理论用于发现世界和解释世界，存在发现、更新而非创新G、——应用理论的应用属于方法范畴，用于改造世界，存在不断创新H、——方法是连接基础理论与实践的桥梁，基础理论不具备直接用于实践的功能，基础理论通过方法用于实践I、——基础理论发展极其缓慢，而方法发展迅速，日新月异。

J、——方法在人类社会生活中具相当重要地位K、——中国历史上四大发明均是方法的发明而不是理论的发明L、——很多问题的解决往往难在方法而不是难在基础理论上。

听陈青来教授讲钢筋平法施工一、平法制图规则与构造要点1) 要点一：结构与构件，整体与部分的关系问题2) 要点二：结构的刚度问题3) 要点三：结构各类构件的连接关系（支座）问题4). 要点四：平法设计规则要点——1、注写方式与截面方式相结合；2、集中注写与原位标注相结合；3、特殊构造不属于标准化内容通用值引出来，一起标注，不一样的在图上标注。

原位标注优先,有重合取其大值我国的规范是构件的规范，只有在抗震的角度能够体现。

首先要明白谁是谁的支座。

施工人员要搞清楚。

基础是柱和墙的支座，柱是梁的支座，柱梁是板支柱。

只有往支座锚固。

不是支座只存在连接不存在锚固。

柱只有往基础内锚固，从一层到顶层是一个整体，与梁没有关系。

柱根到柱顶是整体，柱与墙增大箍筋为了施工。

梁以柱为支座，梁的箍筋从柱边，梁上部筋贯通支座，下部往柱内锚固。

板以梁为支座，板筋以梁边布筋。

有一个50是为了抗剪。

是针对支座说的剪力墙在暗柱边多远。

由于暗柱不是剪力墙的支座，因此就没有50的限制，只要满足间距就行。

基础连梁与柱没有关系，是基础做为支座，如果基础是双层配筋，按基础边，如果是单层配筋，不能从基础边锚，一个整体贯串，进来后往下斜的问题。

支座只进纵筋，不进横向钢筋，如果进横向钢筋只起固定作用。

二、平法规则与构造应用要点解析1) 基础主梁，箍筋是贯通的，梁是柱的支座。

存在纵筋的连接。

2) 箍筋是大箍套小箍，这样重复的筋最小，如四肢箍筋，用两个一样大小的相套，在抗震与非抗震都可以，但抗钮就不行了。

抗钮只与最外箍筋有关。

3) 大箍内加接筋是最好的。

4) 柱的施工缝在梁底50至100，抗震问题没考虑，国外是整体或在柱的中部。

这个问题是一定得解决。

5) 基础梁如果小于柱，就存在加液梁问题，就是把柱包住。

来实现基础梁做为支座。

6) 柱在基础梁内锚固，如果小于500且不少于两道矩形封闭箍筋（非得合箍），主要是防止钢筋偏移。

柱在基础内的弯最小要大于1507) 柱中部搭接区加密是为了增加砼的粘结。

平面整体表示方法（平法）专题讲座笔记作者：依然点击：872一、概述：1、平法的产生：国内传统设计方法效率低、质量难以控制。

日本的结构图纸没有节点构造详图，节点构造详图由建筑公司（施工单位）进行二次设计，设计效率高、质量得以保证。

美国的结构设计只给出配筋面积，具体配筋方式由建筑公司搞。

据此中国传统的设计方法也必须改革。

2、平法的原理：设计流程：设计结构体系—〉结构分析（力学分析）—〉结构施工图设计。

结构设计是一种是商品，有使用价值，是一种特殊的商品，分为创造性劳动和重复性劳动（非创造性劳动）。

现在由结构工程师完成创造性设计部分（创造性劳动），节点构造、节点外构造不是结构工程师的劳动成果，是抄的规范。

（注：节点构造是算不出来的，是由研究人员试验出来的。

）传统的单构件正投影表示方法将创造性劳动和非创造性劳动混在一起，节点内构造和节点外构造的设计属于重复性劳动（非创造性劳动）。

基于此产生了结构标准化、构造标准化的思路，用数字化、符号化的表示方法即平面整体表示方法表示创造性设计。

平面整体设计方法，含表示方法和标准图两部分。

节点构造标准化后，施工公司的劳动量加大。

3、平法的应用：1991年9月份平法开始在山东应用于工程，开始推广平法。

构造图适合于所有的构件，平法一张图上都有，走哪看哪，非常方便。

平法推出后，有坚决支持、坚决反对、不表态三种人，后来将专利贡献给国家，成为国家标准。

平法是给从事结构设计与施工的专业人员看的，提高了科技含量，不让非专业人员看懂，设计方法的改革也促进了施工单位技术人员水平的提高。

平法是结构设计领域的一次革命，提高效率两倍以上，能够使中国结构界不合理的人员配置情况得到改善。

现在，3个建筑师配1个结构师。

二、柱平法：1、定义疑问：（1）嵌固部位是指地下室顶板处，地面以下的结构构造（含地下室部分）划归基础结构（待出图集）。

嵌固部位以下箍筋也划归到基础结构部位，不归本图集。

（2）柱钢筋总截面为柱截面面积b×h，梁钢筋总截面为梁有效截面面积b×h0，h0为梁高扣单排钢筋35mm、双排钢筋60mm后的数值。

下面是转自山东大学陈青来教授对结构施工中遇到关于03G101的疑难问题的答复以下是陈教授答复（一）●墙问题（1）：在03G101－1图集中剪力墙竖筋在顶端要求锚入板中有个锚固长度，当剪力墙顶有暗梁AL时，是否只需锚入AL够锚固长度即可？■答墙问题（1）：剪力墙竖向钢筋弯折伸入板内的构造不是“锚入板中”（因板不是墙的支座），而是完成墙与板的相互连接。

暗梁并不是梁（梁定义为受弯构件），它是剪力墙的水平线性“加强带”。

暗梁仍然是墙的一部分，它不可能独立于墙身而存在，所以，当墙顶有AL时，墙竖向钢筋仍然应弯折伸入板中。

●墙问题（2）：剪力墙钢筋、AL钢筋之间相互关系是怎样，图集中为什么不画出？端头直钩是从面筋上过，还是从下面过？直钩所在板中的位置是否有要求？在图集中剪力墙竖筋要求穿越AL，是否理解为剪力墙竖筋从AL钢筋中穿过，若这样剪力墙竖筋保护层又增加了一个AL钢筋直径？■答墙问题（2）：比较合适的钢筋绑扎位置是：（由外及内）第一层为墙水平钢筋（水平钢筋放在外侧施工方便），第二层为墙竖向钢筋及AL箍筋，第三层为AL纵向（水平）钢筋。

端头直钩与AL箍筋为同一层面，所以从面筋上过。

墙筋直钩在板中的位置要看板面标高与墙顶标高的关系（特殊情况下二者可能有较小的高差），当二者一平时，墙筋直钩位置在板的上部。

●梁问题（1）：03G101-1：平法梁纵筋伸入端柱支座长度的两种计算方法：以第54-55页为例，梁纵筋伸入端柱都有15d的弯锚部分，如果把它放在与柱纵筋同一个垂直层面上，会造成钢筋过密，显然是不合适的。

正如图上所画的那样，应该从外到内分成几个垂直层面来布置。

但是，在计算过程中，却可以有两种不同的算法，这两种算法都符合图集的规定；第一种算法，是从端柱外侧向内侧计算，先考虑柱纵筋的保护层，再按一定间距布置（计算）梁的第一排上部纵筋、第二排上部纵筋，再计算梁的下部纵筋，最后，保证最内层的下部纵筋的直锚长度不小于0.4laE；第二种算法，是从端柱内侧向外侧计算，先保证梁最内层的下部纵筋的直锚长度不小于0.4laE，然后依次向外推算，这样算下来，最外层的梁上部纵筋的直锚部分可能和柱纵筋隔开一段距离。
