钣金基本知识

钣金基础知识集锦1钣金基本介绍1.1钣金基本加工方式按钣金件的基本加工方式，如下料、折弯、拉伸、成型、焊接。

本规范阐述每一种加工方式所要注意的工艺要求。

1.2关键技术词汇钣金、下料、折弯、拉伸、成形、排样、最小弯曲半径、毛边、回弹、打死边、焊接2 钣金下料下料根据加工方式的不同，可分为普冲、数冲、剪床开料、激光切割、风割，由于加工方法的不同，下料的加工工艺性也有所不同。

钣金下料方式主要为数冲和激光切割2.1数冲是用数控冲床加工，板材厚度加工范围为冷扎板、热扎板小于或等于3.0mm,铝板小于或等于4.0mm，不锈钢小于或等于2.0mm2.2冲孔有最小尺寸要求冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。

图2.2.1 冲孔形状示例* 高碳钢、低碳钢对应的公司常用材料牌号列表见第7章附录A。

表1冲孔最小尺寸列表2.3数冲的孔间距与孔边距零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图2.3.1。

当冲孔1.5t。

2.4折弯件或拉深件冲孔时，其孔壁与工件直壁之间应保持一定的距离（图2.4.1）图2.4.1 折弯件、拉伸件孔壁与工件直壁间的距离2.5螺钉、螺栓的过孔和沉头座螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。

对于沉头螺钉的沉头座，如果板材太薄难以同时保证过孔d2和沉孔D，应优先保证过孔d2。

表2用于螺钉、螺栓的过孔*要求钣材厚度t≥h。

表3用于沉头螺钉的沉头座及过孔*要求钣材厚度t≥h。

表4用于沉头铆钉的沉头座及过孔2.6激光切割是用激光机飞行切割加工，板材厚度加工范围为冷扎板热扎板小于或等于20.0mm, 不锈钢小于10.0mm 。

其优点是加工板材厚度大，切割工件外形速度快，加工灵活.缺点是无法加工成形，网孔件不宜用此方式加工，加工成本高！3 钣金折弯3.1钣金折弯件的最小弯曲半径材料弯曲时，其圆角区上，外层收到拉伸，内层则受到压缩。

当材料厚度一定时，内r越小，材料的拉伸和压缩就越严重；当外层圆角的拉伸应力超过材料的极限强度时，就会产生裂缝和折断，因此，弯曲零件的结构设计，应避免过小的弯曲圆角半径。

钣金、塑胶材料基础知识钣金、塑料材料基础知识一、常用钣金材料：钣金是显示屏箱体上常用的一种金属材料。

钣金加工一般用到的材料有冷轧板（SPCC）、镀锌板（SECC，即电解板）、铜板、铝板、不锈钢板、铝型材等.其作用各不相同。

一般从其用途及成本上来考虑。

1、冷轧板：简称SPCC,(Steel Plate Cold-rolled Commercial): 冷板是由普通碳素结构钢热轧钢带，经过进一步冷轧制成厚度小于4mm的钢板。

由于在常温下轧制，生产过程中不进行加热，所以不存在热轧常出现的麻点和氧化铁皮等缺陷，表面质量好、光洁度、尺寸精度高，再加之退火处理，其机械性能和工艺性能都优于热轧薄钢板。

具有良好的冷弯和焊接性能，以及一定的冲压性能。

产品的性能和组织能满足一些特殊的使用要求，如电磁性能、深冲性能等。

在许多领域里，特别是家电制造领域，已逐渐用它取代热轧薄钢板。

常用牌号：Q195、Q215、Q235、Q275；SPCC（日本牌号）；ST12（德国牌号）。

冷轧板表面处理一般是：喷涂或电镀彩锌.显示屏行业人们常说的“铁箱”就是用该种材料加工的箱体。

2、镀锌板：（业内常称电解板）简称SECC。

电解板是经冷连轧机组轧制再经过CAPL机组退火后，进入电镀锌机组，通过表面清洗电镀后，根据不同用途，可进行磷化、钝化、涂油及耐指纹、合金化等处理后所得的产品。

其实质是利用电解，在制件表面形成均匀、致密、结合良好的金属或合金沉积层。

其有关机械性能可参照相对应的基板。

电解板表面处理一般是：喷涂主要使用场合：一般家电用电器上等。

其成本比冷轧板要贵，因此若无特别要求,一般选用SPCC,可减少成本.3、不锈钢板：不锈钢是能够抗大气、酸、碱、盐等介质腐蚀作用的不锈耐酸钢的总称。

不锈钢特点：耐蚀性好，光亮度好，强度高；有一定弹性；成本昂贵。

要达到不锈耐蚀作用,含铬(Cr)量不少于13%；此外可加入镍(Ni)或钼(Mo)等来增加效果。

钣金设计必备知识点钣金设计是指使用金属板材进行加工、制作各种金属制品的过程。

这项技术广泛应用于汽车、船舶、航空航天等领域。

为了正确进行钣金设计，以下是一些必备的知识点：1. 材料选用钣金设计中最常用的材料包括钢板、不锈钢板、铝板等。

根据设计要求和使用环境，选择合适的材料非常重要。

材料的硬度、强度、韧性以及耐腐蚀性都需要考虑进去。

2. 制作工艺钣金设计涉及到很多加工工艺，如切割、弯曲、冲压、焊接等。

设计师需要了解不同工艺的原理和操作要点，以确保加工的精确性和质量。

3. 图纸阅读钣金设计常常需要根据工程图纸进行操作。

设计师需要能够准确阅读图纸上的尺寸、标记和符号，以便正确理解设计要求并制作出精确的零件。

4. 标准件的使用钣金设计过程中，可以使用一些标准件来提高工作效率和精度。

了解常用标准件的种类和规格，可以帮助设计师在设计中更好地利用这些部件。

5. 加工设备钣金加工通常需要使用一些专业设备，如切割机、折弯机、冲床等。

设计师需要了解这些设备的性能和操作方法，以保证设计的可行性和加工的准确性。

6. 结构强度计算钣金设计不仅考虑外形美观，还需要满足结构的强度要求。

设计师需要具备一定的结构力学基础，能够进行荷载计算和强度分析，确保设计的合理性。

7. 表面处理钣金制品通常需要进行表面处理，如喷涂、电镀等，以提高外观和耐腐蚀性。

设计师需要了解不同表面处理方法和材料的适用性，以便在设计中考虑到这些因素。

8. 质量控制钣金设计过程中，质量控制至关重要。

设计师需要确保每个加工步骤都符合要求，并进行严格的验收。

合格的质量控制能够保证最终产品的质量和稳定性。

总结:钣金设计是一项复杂而重要的技术。

设计师需要掌握材料选用、制作工艺、图纸阅读、加工设备等多个方面的知识，并且能够进行结构强度计算和质量控制。

只有掌握这些必备的知识点，设计师才能够设计出优秀的钣金制品。

钣金件知识点归纳总结钣金件是指由金属板材通过冲压、弯曲、折弯、焊接等加工工艺，制成各种零部件或成品的金属件。

在汽车制造、航空航天、电子设备、家电等行业中都广泛应用了钣金件。

钣金件的加工工艺和质量对产品性能和外观都有较大影响，下面对钣金件的知识点进行归纳总结。

一、钣金件的材料1. 钣金件常用的材料常用的钣金件材料包括冷轧板、热轧板、不锈钢板、铝合金板、铜合金板等。

具体选材要根据零部件的要求来确定，一般要考虑材料的强度、硬度、韧性、耐腐蚀性以及可加工性。

2. 板材的厚度选择板材的厚度选择直接关系到钣金件的强度和稳定性。

一般来说，厚板可提高零件的承载能力，但加工成本高，薄板则成型容易，但强度不够。

根据实际需要进行合理选择。

二、钣金件的加工工艺1. 冲床冲压冲床冲压是一种常用的钣金件加工工艺，通过模具和冲压机械配合完成对金属板材的成型动作，可用于冲孔、剪边、复合成型等各种加工操作。

2. 弯曲成型弯曲是通过将金属板材放置在弯曲机上进行弯曲操作，得到所需的曲线形状。

弯曲成型通常用于工件的侧壁折弯、盖板弯曲等操作。

3. 焊接技术钣金件的焊接常用于连接零部件和构件，包括点焊、气体保护焊、激光焊等多种焊接方式。

焊接技术对于钣金件的质量和稳定性至关重要。

4. 表面处理钣金件的表面处理可以选择喷漆、喷涂、镀锌、阳极氧化等多种方式，以保护金属表面，提高产品的防腐蚀性和美观度。

三、钣金件的质量控制1. 对材料质量的要求钣金件的材料质量直接影响产品的性能和稳定性，对原材料的选择和检验要求严格，并且要求供应商提供符合相关标准的合格证明。

2. 加工工艺控制加工工艺涉及到模具设计、设备操作、加工参数设置等方面，对加工设备和工艺过程进行严格控制，以确保产品的尺寸精度和成型质量。

3. 检测和测试钣金件的检测和测试包括外观检验、尺寸测量、材料力学性能测试、焊接接头质量检验等多个方面，通过严格的检测和测试程序，保证产品的合格性。

四、钣金件的应用领域1. 汽车制造汽车是钣金件应用最为广泛的领域之一，包括车身挡泥板、车门、引擎盖、行李箱盖等多种零部件都是由钣金件制成。

钣金重要基础知识点
钣金是一种广泛应用于制造业的工艺，主要用于加工金属板材，常见
于汽车、航空航天、建筑等领域。

作为一名大学教授，了解钣金的重
要基础知识点至关重要。

以下是钣金领域的一些主要知识点：
1. 板料选材：在钣金加工中，常见的板料包括冷轧钢、不锈钢、铝合
金等。

了解不同板料的性质以及适用场景，能够帮助选材，确保加工
产品的质量和性能。

2. 钣金加工工艺：钣金加工过程中常用的工艺包括切割、折弯、冲压、焊接等。

了解各种工艺的原理、操作流程以及注意事项，能够有效地
进行钣金加工，实现设计要求。

3. 图纸与模具设计：在钣金加工中，图纸是必不可少的工作文档。

了
解如何正确读取和理解钣金零件的图纸，以及如何设计制作适用的模具，能够提高加工效率和质量。

4. 表面处理与涂装：钣金制品的表面处理和涂装是保证产品质量和外
观的重要环节。

了解各种表面处理方法（如电镀、喷涂等）和涂装工艺，能够选择适当的处理方式，并掌握操作技巧，确保钣金制品的耐
腐蚀性和美观度。

5. 质量控制与安全：钣金加工过程中，质量控制和安全意识十分重要。

了解如何进行质量检验，以及如何预防事故和保障操作人员的安全，
能够提高工作效率和保证生产环境的安全性。

这些都是钣金领域的重要基础知识点，掌握了这些知识，大学教授能
够更好地指导学生，帮助他们理解钣金加工的原理和技术，为相关行业的发展提供专业的支持和培养人才。

钣金加工基础知识
一.常用板材代码：

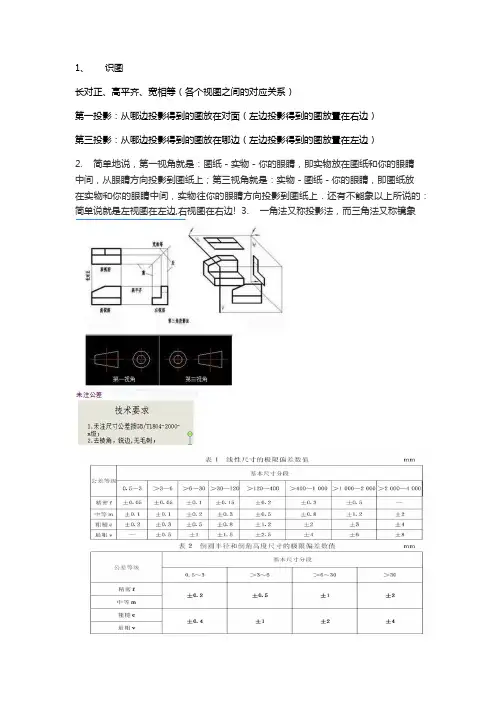

二. GB/T 1804--92“一般线性尺寸的未注尺寸公差”见下表：
三.表面处理
1.编码规则：表面处理代码以字母加数字表示。

其中字母取基体材料名称的拼音中第一位（“通用”代码除外）；后三位数字为序号。

2.常见的表处代码：
四.压铆
1.常见的压铆规格代码：
2.压铆螺母.螺钉的底孔
预冲孔一览表(公制)
3.5M3与M3的区别:都是M3的芽,但3.5M3的壁厚比M3大,即底孔不一样.螺柱6440与440
的区别: 即6440的壁厚比440大.6440的底孔为&5.4而440的底孔为&4.2
五.常用的展开计算。

1.一般折弯1:(R=0, θ=90°)
A+B+系数
2.一般折弯2
A+B+K
1. 当T≤0.3 时K’=0
2. 当T∃0.3时K’=(υ/90)*K
注: K为90∘时的补偿量
3.压死边
A+B-K K=0.43*T。

钣金设计基础知识钣金设计是指钣金制品（如汽车、电器、机械等）的设计工作。

钣金设计作为一门复杂而全面的学科，需要掌握一定的基础知识，以下是钣金设计基础知识的概述：1.钣金材料：钣金设计师需要了解各种常见的钣金材料，如冷轧板（SPCC）、不锈钢板（SUS304、SUS316）、铝合金板等。

不同的材料有不同的性能和加工特性，设计师需要根据具体的应用场景选择合适的材料。

2.钣金工艺：钣金设计师需要了解各种常见的钣金加工工艺，如剪切、冲压、折弯、焊接等。

设计师需要根据产品的要求选择合适的工艺，并且要考虑到工艺的可行性和成本效益。

3.声学和热学：钣金产品在使用过程中需要考虑到声学和热学的问题。

设计师需要了解声学和热学的基本原理，以便通过设计来减少噪音或者改善散热效果。

4.设计原则：钣金设计师需掌握基本的设计原则，如对称原则、结构原则、强度原则等。

这些原则能够帮助设计师合理排布零件，提高产品的结构强度和制造效率。

5.机械设计基础：钣金设计是机械设计的一部分，因此钣金设计师需要有一定的机械设计基础。

包括机械制图、尺寸公差、装配关系等方面的知识。

6.CAD软件应用：钣金设计师需要熟练掌握计算机辅助设计软件，如AutoCAD、Solidworks等。

这些软件能够帮助设计师进行精确的三维建模和工程图纸的制作。

7.产品检验与品质控制：钣金设计师需要了解常见的产品检验方法和质量控制标准，以确保设计的钣金制品能够满足客户的要求。

8.安全设计：钣金设计师需要对产品的安全性进行考虑，特别是对于一些需要保护人员或设备安全的产品，设计师需要遵循相关的安全设计原则和法规。

总之，钣金设计基础知识是钣金设计师必备的知识体系，掌握这些知识将有助于设计师设计出高质量、高效率的钣金产品。

为了进一步完善自身的设计能力，设计师还需要不断学习和实践，不断提升自己的技术水平。

钣金基础知识钣金基础知识一.钣金所用材料常用材料有:冷轧板SPCC、电解板SECC、普通铝板及铝合金板AL3003-H14、AL5052-H32,不锈钢板、花纹板SGEC.最近开发的新材料:镀铝锌钢板.二.钣金加工方法1.下料方法下料是将厚材料按需要切成坏料,钣金下料的方法很多.按机床的类型和工作原理可分为剪切、铣切、冲切、氧气切割和激光切割.我司主要采用剪切、冲切及激光切割（LASER）1.1 剪切主要是用剪床剪裁直线边缘的板料,要求保证剪切表面的直线度和平行度.并尽量减少板材扭曲.1.2冲切下料主要利用数控冲床或普通冲床及落料模进行下料. 1.3激光切割利用激光切割设备对板材进行连续切割,它的特点是效率高、精度高.2.手工成形随着生产的不断发展的技术进步,绝大多数的成形工艺是在机器上完成的.手工方法往往作为补充加工或修整工作.但在单件生产情况下,或一些形状比较复杂的零件,仍离不开手工操作及加工.手工成形主要是利用一些简单的胎型、靠模和各种各样的工夹具来完成.手工成型主要采取以下方法:弯曲、放边、收边、拔缘、拱曲、卷边、缝的校正.3.工模具成形工模具成形是利用冲床、折床等机器及各种各样的模具来完成板料的成型.可分为:弯曲、拉延、局部成型和翻边、缩口、缩颈、扩口和胀形、成形、拉弯成形、旋压成形和校平.我司主要采用弯曲（折弯）、校平或成形等工艺.弯曲(折弯)是钣金加工的主要方法之一.三.钣金联接方法钣金联接主工采用焊接、螺纹联接、铆接和粘接.我司采用的联接方式:焊接、螺纹联接和铆接.1.焊接是对焊件进行局部或整体加热或使焊件产生塑性变形，或加热与塑性变形同时进行,实现永久连接的工艺方法.可分为:手工电弧焊、气体保护电弧焊、激光焊、气焊、段焊和接触焊.我司主工采用气体保护焊和接触焊.1.1气体保护电弧焊在进行气体保护电弧焊时,电极电弧区及焊接熔池都处在保护气体的保护下.采用氩气保护焊缝表面没有氧化物及夹杂物.可以在任何空间位置施焊,可以用肉眼观察焊缝的成形过程并进行调整生产效率高.二氧气体保护焊则成本相当低.1.2接触焊接触焊是瞬时加热连接部位在熔化状态或非熔化状态下对被焊件加压形成焊接接头的焊接方法.它可分为对焊、点焊和缝焊.2.螺纹联接螺纹联接具有安装容易、拆卸方便、操作简单等优点,常用于可拆的钢结构连接.它可分为螺钉联接和螺栓联接.3.铆接铆接是用铆钉将金属结构的零件或组合件连接在一起的方法，铆钉种类较多，我司常用的铆钉有封闭形圆头抽芯铆钉、封闭形沉头抽芯铆钉及开口型圆头抽芯铆钉、开口型沉头抽芯铆钉。
