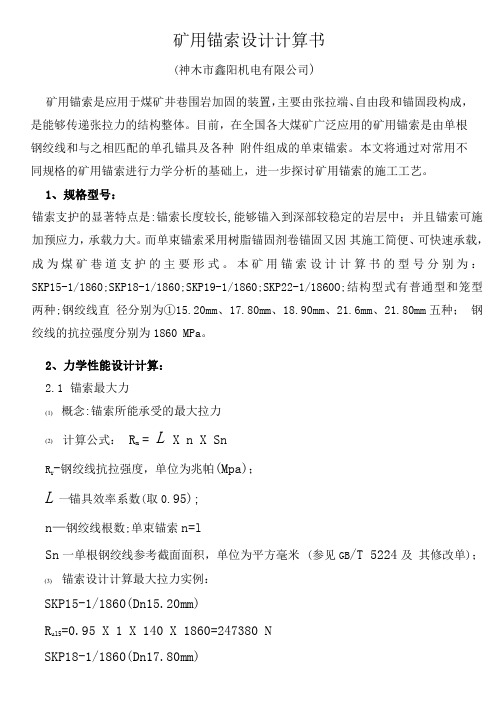

矿用锚索设计计算书(神木市鑫阳机电有限公司)矿用锚索是应用于煤矿井巷围岩加固的装置，主要由张拉端、自由段和锚固段构成，是能够传递张拉力的结构整体。
目前，在全国各大煤矿广泛应用的矿用锚索是由单根钢绞线和与之相匹配的单孔锚具及各种附件组成的单束锚索。
本文将通过对常用不同规格的矿用锚索进行力学分析的基础上，进一步探讨矿用锚索的施工工艺。
1、规格型号：锚索支护的显著特点是:锚索长度较长,能够锚入到深部较稳定的岩层中；并且锚索可施加预应力，承载力大。
而单束锚索釆用树脂锚固剂卷锚固又因其施工简便、可快速承载，成为煤矿巷道支护的主要形式。
本矿用锚索设计计算书的型号分别为：SKP15-1/1860;SKP18-1/1860;SKP19-1/1860;SKP22-1/1860O;结构型式有普通型和笼型两种;钢绞线直径分别为①15.20mm、17.80mm、18.90mm、21.6mm、21.80mm五种；钢绞线的抗拉强度分别为1860MPa。
2、力学性能设计计算：2.1锚索最大力(1)概念:锚索所能承受的最大拉力L X n X Sn(2)计算公式：R m=-钢绞线抗拉强度，单位为兆帕(Mpa)；RUL一锚具效率系数(取0.95);n—钢绞线根数;单束锚索n=lSn一单根钢绞线参考截面面积，单位为平方毫米(参见GB/T5224及其修改单)；(3)锚索设计计算最大拉力实例：SKP15-1/1860(Dn15.20mm)=0.95X1X140X1860=247380NRu15SKP18-1/1860(Dn17.80mm)RU18=0.95X1X191X1860=337497N SKP19-1/1860(Dn18.90mm)R UU19=0.95X1X220X1860=388740N SKP22-1/1860(Dn21.6mm)Ru22=0.95X1X285X1860=503595N SKP22-1/1860(Dn21.8mm)RU22=0.95X1X313X1860=553071N2.2锚索设计计算承载力:(1)概念：在服务期间锚索容许承受的轴向拉力。
中空注浆矿用锚索用途中空注浆矿用锚索是一种用于注浆矿山工程的特殊锚杆。
它具有多种用途，可以在地下矿山工程中起到固定和加固作用，提高工程的稳定性和安全性。
以下将详细介绍中空注浆矿用锚索的用途。
一、加固岩体和土体中空注浆矿用锚索可以用于加固岩体和土体。
在地下矿山工程中，岩体和土体的稳定性对工程的安全至关重要。
中空注浆矿用锚索通过注浆的方式将锚杆与岩体或土体连接在一起，形成一个整体结构，增强了岩体和土体的抗拉强度和抗剪强度，从而提高了工程的稳定性。
二、固定支护结构中空注浆矿用锚索还可以用于固定支护结构。
在地下矿山工程中，支护结构起到保护岩体和土体的作用，避免其产生破坏和变形。
中空注浆矿用锚索通过注浆的方式将锚杆与支护结构连接在一起，增加了支护结构的稳定性和刚度，从而提高了工程的安全性。
三、防止岩体位移中空注浆矿用锚索还可以用于防止岩体位移。
在地下矿山工程中，岩体的位移可能会导致工程的破坏和事故的发生。
中空注浆矿用锚索通过注浆的方式将锚杆固定在岩体中，增加了岩体的抗滑稳定性，防止了岩体的位移，从而保证了工程的安全性。
四、提高工程承载力中空注浆矿用锚索还可以用于提高工程的承载力。
在地下矿山工程中，工程的承载力对工程的可持续发展至关重要。
中空注浆矿用锚索通过注浆的方式将锚杆与岩体或土体连接在一起，形成一个整体结构，增强了工程的抗拉强度和抗剪强度，提高了工程的承载力。
五、减小地下水渗流中空注浆矿用锚索还可以用于减小地下水渗流。
在地下矿山工程中，地下水的渗流可能会导致工程的破坏和水灾的发生。
中空注浆矿用锚索通过注浆的方式将锚杆与岩体或土体连接在一起，形成一个密封的结构，阻止了地下水的渗流，从而减小了地下水对工程的影响。
中空注浆矿用锚索具有多种用途，可以在地下矿山工程中起到固定和加固作用，提高工程的稳定性和安全性。
它可以用于加固岩体和土体、固定支护结构、防止岩体位移、提高工程承载力以及减小地下水渗流等方面。
中空注浆矿用锚索的使用可以有效地保证地下矿山工程的安全运行，确保工程的顺利进行。
矿用锚索锚具工作原理矿用锚索锚具是一种常见的矿山工程使用的固定装置，它的工作原理是通过锚索和锚具的相互作用来实现矿山支护的目的。
在矿山工程中，锚索锚具被广泛应用于矿井巷道的支护和固定，保证矿井的安全运营。
我们来了解一下锚索的概念。
锚索是由许多根钢丝绳或钢带编织而成的，具有较高的拉伸强度和耐腐蚀性能。
锚索一端连接在固定的锚具上，另一端通过预埋在岩石中的锚杆或锚桩固定在矿井壁面或巷道顶板上。
在矿井开采过程中，矿体的变形和应力传递会对矿井结构造成一定的影响，而锚索的作用就是通过其高强度的拉伸性能来承担和分散矿体产生的应力，从而保证矿井的稳定性和安全性。
锚具是锚索的固定装置，它起到将锚索连接在矿井壁面或巷道顶板上的作用。
矿用锚具通常由锚杆、锚板和锚箍组成。
锚杆是一种螺纹钢筋，通过钻孔方式预埋在岩石中，并与锚索连接。
锚板是一种大面积的金属板，通过螺栓与锚杆连接，将锚杆与岩石牢固地固定在一起。
锚箍则是一种金属环形件，通过将锚杆和锚板紧密地固定在一起，增加了锚具的稳定性和承载能力。
矿用锚索锚具的工作原理是基于以下几个方面的相互作用：1. 拉力作用：锚索通过其高强度的拉伸性能，承担和分散矿体产生的应力，防止矿井壁面或巷道顶板的破坏和塌落。
当矿井受到外部力的作用时，锚索会受到拉力的作用，使其紧密地固定在矿井壁面或巷道顶板上，从而保证矿井的稳定性。
2. 摩擦力作用：锚杆预埋在岩石中，通过与岩石的摩擦力来增加锚具的固定性和承载能力。
岩石的摩擦力会阻止锚杆的滑动，使锚杆与岩石形成一个整体，从而增加了锚具的稳定性。
3. 压力作用：锚板通过与锚杆的连接，将锚杆与岩石紧密地固定在一起。
当锚板受到外部压力的作用时，会通过锚杆将压力传递到岩石中，增加了锚具的承载能力。
总结起来，矿用锚索锚具的工作原理是通过锚索的拉力、摩擦力和锚具的压力作用相互配合，将锚索牢固地固定在矿井壁面或巷道顶板上，以实现矿山工程的支护和固定。
在实际应用中，根据矿井的具体情况和需求，选择合适的锚索和锚具材料、规格和布置方式，以确保矿井的安全运营。

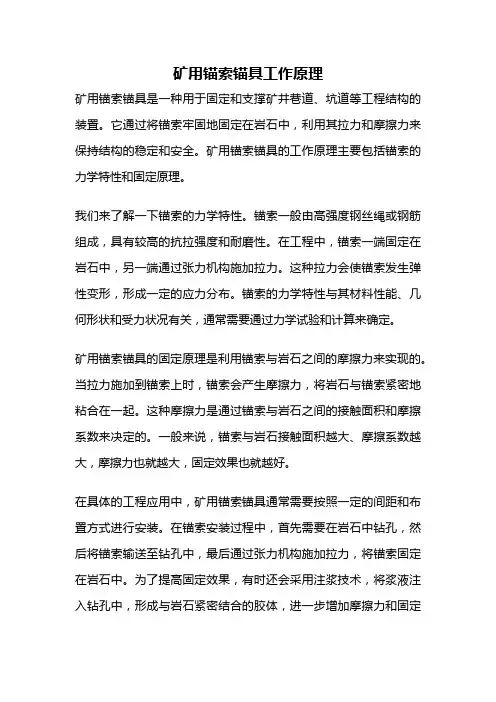

矿用锚索锚具工作原理矿用锚索锚具是一种用于固定和支撑矿井巷道、坑道等工程结构的装置。
它通过将锚索牢固地固定在岩石中，利用其拉力和摩擦力来保持结构的稳定和安全。
矿用锚索锚具的工作原理主要包括锚索的力学特性和固定原理。
我们来了解一下锚索的力学特性。
锚索一般由高强度钢丝绳或钢筋组成，具有较高的抗拉强度和耐磨性。
在工程中，锚索一端固定在岩石中，另一端通过张力机构施加拉力。
这种拉力会使锚索发生弹性变形，形成一定的应力分布。
锚索的力学特性与其材料性能、几何形状和受力状况有关，通常需要通过力学试验和计算来确定。
矿用锚索锚具的固定原理是利用锚索与岩石之间的摩擦力来实现的。
当拉力施加到锚索上时，锚索会产生摩擦力，将岩石与锚索紧密地粘合在一起。
这种摩擦力是通过锚索与岩石之间的接触面积和摩擦系数来决定的。
一般来说，锚索与岩石接触面积越大、摩擦系数越大，摩擦力也就越大，固定效果也就越好。
在具体的工程应用中，矿用锚索锚具通常需要按照一定的间距和布置方式进行安装。
在锚索安装过程中，首先需要在岩石中钻孔，然后将锚索输送至钻孔中，最后通过张力机构施加拉力，将锚索固定在岩石中。
为了提高固定效果，有时还会采用注浆技术，将浆液注入钻孔中，形成与岩石紧密结合的胶体，进一步增加摩擦力和固定力。
矿用锚索锚具的工作原理在矿山和隧道工程中具有重要的应用价值。
它可以有效地解决巷道和坑道等工程结构在施工和运营过程中可能遇到的变形、坍塌和滑动等问题，保障工程的安全和稳定。
同时，矿用锚索锚具还可以承受较大的荷载，提高工程结构的承载能力和抗震能力。
矿用锚索锚具是一种重要的工程固定装置，其工作原理主要包括锚索的力学特性和固定原理。
通过合理地选择锚索材料和施加拉力，可以实现锚索与岩石之间的紧密固定，保证工程结构的稳定和安全。
矿用锚索锚具在矿山和隧道工程中具有广泛的应用前景，将为工程建设提供可靠的支撑和保障。
矿用锚索使用说明书（执行标准：MT/T 942-2005）一、概述1、主要用途及适用范围：主要用于井下巷道,特别是大断面深孔锚固巷道的支护。
通过锚索支护，使围岩成为一个整体，可以防止浮石及煤体的冒落、片帮。
2、产品特点：锚固力大、安全可靠性高、支护速度快、预紧力高、承载快，在井下可进行深孔锚固。
3、型号的组成及代表意义：MPa）钢绞线根数钢绞线公称直径，单位为毫米（mm）锚索结构型式（P-普通型、L-笼型）矿用锚索示例：由1根直径21.6mm、抗拉强度为1770MPa的笼型钢绞线和相匹配的夹片式锚具及附件组成的普通型结构锚索，可标记为SKL22-1/1770。
二、总体结构及工作原理：1、结构图1-钢绞线;2-托盘;3-锚环;4-锚具夹片L-钢绞线长度图12、工作原理将组装好的钢绞线同树脂药卷一并送入钻孔底部，用钻机进行搅拌，待锚固剂凝固后，上好托板、锚具及千斤顶进行张拉，达到预紧力后，退下千斤顶即可承载。
三、技术特性SKL22-1/1770型矿用锚索主要技术特性四、使用方法：1、根据钻孔直径及锚固段长度选择合适的锚固剂。
2、安装前要将钻孔内的岩粉吹净，检查锚索配件是否齐全，用棉丝将锚固段的水、煤屑擦干净，用塑料封箱带将药卷粘结定位。
3、将树脂药卷用钢绞线送入眼底。
4、采用连接件将钢绞线插入钻杆接头中，边推进边搅拌，待凝固后摘下连接件。
锚索搅拌树脂药卷过程中要一气呵成，绝对不能反复搅拌，否则已开始聚合反应的树脂分子链会遭到破坏，导致锚固失效。
5、当胶结材料达到设计强度后（至少在10分钟以上）方可上托板、锚具、千斤顶进行张拉。
6、锚索张拉锁紧后，应将锚具外100mm钢绞线绞断。
7、锚索孔长度误差控制在+30mm，锚索外露长度控制在200+20mm。
五、包装、标志、贮存及运输：1、矿用锚索采用分体包装，索体钢绞线采用单根或数根一组成捆状或盘状捆扎，锚具等主要组件成箱包装。
2、产品包装外表或外部具有清晰的产品名称、型号、制造厂、生产日期、合格证等。

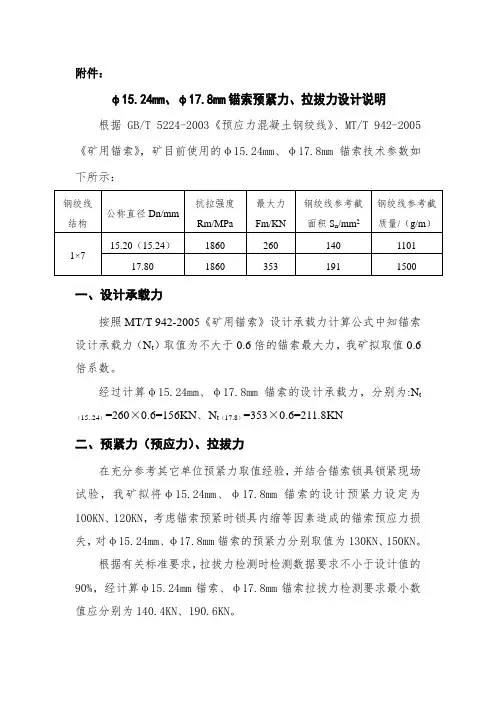

附件：φ15.24mm、φ17.8mm锚索预紧力、拉拔力设计说明根据GB/T 5224-2003《预应力混凝土钢绞线》、MT/T 942-2005《矿用锚索》，矿目前使用的φ15.24mm、φ17.8mm锚索技术参数如下所示：一、设计承载力按照MT/T 942-2005《矿用锚索》设计承载力计算公式中知锚索设计承载力（N t）取值为不大于0.6倍的锚索最大力，我矿拟取值0.6倍系数。
经过计算φ15.24mm、φ17.8mm锚索的设计承载力，分别为:N t（15..24）=260×0.6=156KN、N t（17.8）=353×0.6=211.8KN二、预紧力（预应力）、拉拔力在充分参考其它单位预紧力取值经验，并结合锚索锁具锁紧现场试验，我矿拟将φ15.24mm、φ17.8mm锚索的设计预紧力设定为100KN、120KN，考虑锚索预紧时锁具内缩等因素造成的锚索预应力损失，对φ15.24mm、φ17.8mm锚索的预紧力分别取值为130KN、150KN。
根据有关标准要求，拉拔力检测时检测数据要求不小于设计值的90%，经计算φ15.24mm锚索、φ17.8mm锚索拉拔力检测要求最小数值应分别为140.4KN、190.6KN。
三、总结我矿φ15.24mm、φ17.8mm锚索分别使用江阴长力科技有限公司生产的YCD-180型（承压面积51cm2）、YCD-300型（承压面积51.5cm2）预应力张拉千斤顶进行预紧和拉拔力检测，根据厂家提供的压力表压强与拉力换算关系：压力表读数=张拉力（KN）×10/承压面积（cm2）为便于员工在井下现场施工、检测读数需要，对张拉设备压力表实际应读数值在计算基础上适当进行就近取整后，取φ15.24mm、φ17.8mm锚索的预紧力、拉拔力分别为26--27.5MPa、29--37MPa。
技术部2020-10-20。
煤矿锚杆锚索的支护标准煤矿锚杆锚索是煤炭采掘过程中常用的一种支护措施，其作用是增加煤层巩固性，提高工作面的稳定性。
为了保障煤矿锚杆锚索的安全性和有效性，制定了一系列的支护标准，下面将从锚杆材料、杆长与杆径、锚索布置、支护力度等方面介绍相关参考内容。
1. 锚杆材料：煤矿锚杆锚索的材料要求高强度、耐腐蚀和抗拉断等性能。
常用的材料有高强度合金钢或碳素钢，其强度要符合国家相关标准。
2. 杆长与杆径：锚杆的长度和直径需要根据煤层的厚度、地质条件及支护要求进行合理选择。
一般情况下，锚杆的长度不得小于煤层厚度的1/3，直径要根据煤层的岩性及杆连接后结构的刚度进行确定。
3. 锚索布置：锚索的布置应遵循均匀、稳定、紧密的原则，以确保支护力度均匀分布并能有效限制煤层变形。
布置间距一般为锚杆长度的1-1.5倍，布置长度一般为工作面的1.5-2.5倍。
4. 支护力度：锚杆锚索的支护力度需要根据煤层的结构特点、应力状态及工作面的采矿方式等综合因素进行合理把握。
支护力度过大会导致煤层结构破坏，过小则无法有效支护煤层。
一般情况下，支护力度应控制在煤层最大应力的60%-70%之间。
5. 设计与施工标准：煤矿锚杆锚索的设计与施工需要遵循国家相关的标准和规范，如《煤矿锚杆锚索设计标准》（GB50005-2003）、《矿山锚杆锚索施工技术规程》（MT 118-1995）等。
其中，设计标准明确了锚杆杆长、钢筋直径、锚索布置等基本要求；施工技术规程详细规定了锚杆的安装、张拉、固定等操作步骤。
总之，煤矿锚杆锚索的支护标准应根据煤层的特点及工作面的实际情况进行合理调整。
高质量的锚杆锚索支护能够增加煤层的稳定性，保障矿工的安全工作，同时也能提高采矿效率，降低生产成本。
因此，建立科学的支护标准，加强施工质量管理，对于提升煤矿安全生产水平具有重要意义。
矿用锚索使用说明书襄垣县五阳新世纪有限责任公司矿用锚索使用说明书本矿用锚索以煤炭行业标准MT/T942-2005《矿用锚索》为标准，以高强度预应力钢绞线为原材料，通过压制搅拌头和挡圈，并配以与之相匹配的夹片式锚具和附件组装而成。
主要用途：与树脂锚固剂配套使用，用于煤矿与非煤矿山的巷道加固、坝基与山体的边坡稳定、隧道涵洞及其他建筑物的加固等工程。
产品特性：具有强度高、使用方便等特点。
特别适用煤矿巷道支护工程。
规格型号：SKP15-1/1860 SKP19-1/1720型号表示：钢绞线抗拉强度MPa钢绞线根数钢绞线公称直径mm锚索型式（普通型）矿用系列代号锚索代号示例1：SKP15-1/1860 表示直径为15.24mm，钢绞线抗拉强度为1860MPa的单根普通型矿用锚索。
示例2：SKP19-1/1720 表示直径为18.96mm，钢绞线抗拉强度为1720MPa的单根普通型矿用锚索。
使用方法：根据锚索的直径和长度钻出合适的孔，清除孔内杂物，放入树脂锚固剂（树脂锚固剂的种类和数量根据设计而定），用锚索将树脂锚固剂推至孔底，将锚索尾部与锚杆钻机连接器相连，开动锚杆钻机按树脂锚固剂的规定搅拌时间进行搅拌，等凝固后上好托板、锚具，用张拉器拉到规定的预紧力即可。
性能指标：矿用锚索的常规性能指标参见附表1注意事项：矿用锚索锚固段不得沾染油污，并应采取保护和防锈措施。
单位：襄垣县五阳新世纪有限责任公司地址：山西省长治市襄垣县五阳煤矿工业区电话： 0355—5940515邮编： 046205传真： 0355—5940232附表1矿用锚索的常规性能指标。
矿用锚索规格型号技术参数矿用锚索啊，那可真是矿下世界的“定海神针”。
它的规格型号就像不同门派的武林秘籍，各有各的厉害之处。
先说说它的直径吧，有粗有细。
粗的锚索就像大力水手吃了菠菜后的手臂，壮得很。
直径大意味着更强大的支撑力，仿佛是一个彪形大汉，稳稳地站在那里，说：“有我在，这矿道塌不了！”而细一点的锚索呢，也别小瞧它，就像灵活的小瘦子，虽然看着没那么壮，但是在一些特殊的矿道环境里，能像泥鳅一样钻进需要它的地方，发挥着自己独特的作用。
长度方面更是千差万别。
长锚索就像巨人的手臂，一下子能伸到很深的地方。
要是把矿道比作一个黑暗的洞穴，那长锚索就是能贯穿整个洞穴的魔法棒，从这头到那头，牢牢地把一切固定住。
短锚索呢，就像是短跑运动员，虽然距离短，但是爆发力强，在局部的关键部位能迅速地起到加固的作用。
再看看它的抗拉强度，这可是锚索的“内力”。
高强的抗拉强度就像武侠小说里大侠的深厚内力，不管是来自岩石的压力还是矿道自身的重量压力，它都能像轻松接住飞来暗器一样，稳稳地承受住。
那些低一点抗拉强度的锚索，虽然内力没那么深厚，但也是小有所成，在压力较小的区域也是一把好手。
还有它的锚固段长度，这就像是锚索的“根”。
长锚固段的锚索就像一棵深深扎根于地下的大树，根系发达，牢牢抓住周围的岩石土壤，怎么摇晃都不怕。
短锚固段的锚索则像是长着小短腿的小动物，虽然扎根不深，但是凭借着自身的技巧和周围伙伴的配合，也能在矿道里站稳脚跟。
矿用锚索的配件也很有趣。
像那些锁具，就像是给锚索戴上的“紧箍咒”，让锚索能更好地发挥自己的力量，不会在关键时刻掉链子。
而且每个配件之间的配合就像一个默契的团队，各司其职，共同守护着矿道的安全。
不同规格型号的锚索在矿下就像一个大家庭里的不同成员，各自有着独特的性格和能力。
大的锚索负责挑大梁，小的锚索负责查漏补缺。
它们组合在一起，就像一个超级战队，对抗着矿下那黑暗中的各种危险力量，确保矿工们能够安全地在地下世界开采宝藏。
矿用锚索生产工艺
矿用锚索的生产工艺主要包括以下几个步骤：
- 钻孔：利用吊车将地质钻机就位于第一排锚索操作平台，调整测量钻孔位置及钻机倾角，利用紧固件固定于操作平台及岩面上，自下而上施工，随钻孔的进度，及时架立上一层操作平台。
工艺为定位、钻孔、高压风清孔。
锚索孔径为130mm，采用机械钻进，保证钻进孔深符合设计要求，严禁水冲钻进。
如遇地层松散破碎易坍孔时，应采用跟管钻进技术；如遇坍孔，应立即停钻，采用压力为0.1-0.2MPa灌浆固壁，初凝后重新扫孔钻进。
钻孔完成后必须使用高压风清孔，清除孔内岩粉和积水。
采用一根聚乙烯管复核孔深，孔深不少于锚索设计长度时，拔出聚乙烯管，以织物或水泥袋纸塞满孔口待用。
- 锚索制作：锚索生产线按设计要求采用1x7标准型钢绞线，公称直径为15.2mm，其标准强度为1860Mpa。
锚索制作时，钢绞线的下料长度为锚固段、自由段和1.5m外露张拉段的总和。
钢绞线均采用无齿锯切割，锚索体导向尖锥、扩张环、定位片材料采用45mm钢管和
8mm钢筋焊制而成。
锚索自由段要涂强力防腐涂料，锚索束每1m用细铁丝绑扎，涂刷防锈油，套上波纹管，管内注满黄油，两端封闭，外绕工程胶布封闭固定；也可以每单根钢绞线套一根20-22mmPVC塑料保护管，两端10-20cm范围内注满黄油，外绕工程胶布封闭固定。
锚索锚固端每1.0m设一个对中支架（扩张环），用厚度20mm聚乙烯塑料板加工而成，每两个扩张环中间用细铁丝绑扎锚索。
- 锚索安装：向锚索孔装索前，要核对锚索编号是否与孔号一致，确认无误后，再以高压风清孔一次，即可着手安装锚索。
在实际生产过程中，还需要根据具体的需求和质量标准进行调整和优化。
矿用锚索锚具执行标准-回复矿用锚索锚具是矿业行业中广泛使用的装备，用于支撑矿井的坚固与稳定。
为了确保矿用锚索锚具的质量和安全性，制定了一系列的执行标准。
本文将逐步介绍矿用锚索锚具的执行标准内容。
首先，矿用锚索锚具的执行标准主要包括国家标准和行业标准。
国家标准是指由国家相关部门制定的，适用于整个国家范围的标准。
而行业标准是由煤炭行业主管部门制定的，专门针对矿用锚索锚具的特殊要求而制定的。
其次，矿用锚索锚具的执行标准还包括产品技术要求、检测方法、试验规程等内容。
产品技术要求是指对矿用锚索锚具的物理性能、力学性能、化学成分等方面的要求。
检测方法是指对矿用锚索锚具进行质量检测和性能测试的方法和步骤。
试验规程是指在石油工业、冶金工业和采矿工业等领域，对矿用锚索锚具进行评价和验收的一系列规定和程序。
接下来，我们将重点介绍国家标准中关于矿用锚索锚具的执行标准。
国家标准主要包括《矿用锚索锚具通用技术条件》（GB/T 25667-2010）、《矿用锚索锚具试验方法》（MT/T 699-2008）和《矿用锚索锚具检验规程》（MT/T 697-2008）等。
《矿用锚索锚具通用技术条件》是一项关于矿用锚索锚具产品质量的国家标准。
该标准规定了矿用锚索锚具的名称、型号、技术要求、检验方法、标志、包装、运输和储存等内容。
其中，技术要求包括锚索直径、材质、拉伸强度、断裂伸长率、耐磨性等等。
检验方法包括钢丝拉力试验、拉伸强度试验、断裂伸长率试验、耐磨性试验等。
此外，该标准还规定了矿用锚索锚具的标志和包装要求，以及运输和储存的注意事项。
《矿用锚索锚具试验方法》是一项关于矿用锚索锚具试验方法的国家标准。
该标准规定了矿用锚索锚具试验的方法和步骤，包括外观检查、拉力试验、强度试验、疲劳试验、断裂伸长率试验等。
通过这些试验，可以评估矿用锚索锚具的质量和性能。
《矿用锚索锚具检验规程》是一项关于矿用锚索锚具检验的国家标准。
该标准规定了矿用锚索锚具检验的类型、方法和步骤，包括批量检验、特殊条件下的检验、不合格品处理等。
一．矿用锚索产品代号及参数1、矿用锚索的代号由三个汉语拼音字母表示。
第一位字母S 代表锚索；第二位字母K 代表矿用系列；第三位字母P 代表锚索型式为普通型。
即：S K P 15 ×1 /1860强度级别，Mpa钢绞线根数钢绞线直径mm普通型矿用系列锚索代号SKP 15×1/1860 代号示义：由1×7 标准型直径15.24mm，抗拉力强度标准值1860Mpa 的钢绞线和相应匹配的夹片式锚具及附件组成的锚索。
锚索型式为普通型结构。
1、外形尺寸及重量a 锚具锚环（外径×宽度）Φ48×46.5 0.48Kgb 锚具夹片（大端外径×宽度）Φ29×43.5 0.068Kgc 托盘（长×宽×厚）250×250×20 9.8 Kgd 钢绞线（每1000 米理论重量）1102 Kg2、主要性能参数a 锚具静载锚固性能ηa≥0.95 εapu≥2.0%b 疲劳荷载性能：满足200 万次循环荷载；c 周期荷载性能：满足50 次周期循环荷载。
d 锚索抗拔力：Tw＞1.05Nt=157.5KN二．现场使用说明1、根据煤层厚度不同，选择不同长度锚索，保证锚索深入稳定岩层不小于1.0m。
间排距：巷道顶板条件好的地段排距2.4m。
巷道顶板压力大，条件差时，排距为1.6m。
2、施工所需设备、机具：锚杆钻机，Φ27-Φ28 双翼钻头、搅拌头、张拉千斤顶。
3、施工工艺矿用锚索现场使用可分为地面准备、钻孔、锚固、张拉四个主要工序。
a 地面准备：首先检查钢绞线截去松丝，严重锈蚀和死弯现象，按设计长度截断钢绞线，除去铁锈和污泥，尤其是内锚固段。
b 钻孔：钻孔可采用锚杆钻机或轻型专用锚索钻机，可连接B19或B22 钻杆，Φ27~Φ28mm 旋转式钻头，在钻孔时，要保持钻机不挪动，以免钻孔轴线不在一直线上，给锚索安装带来困难，其工艺类似锚杆钻孔。
矿用锚索锚具用途
矿用锚索锚具是一种专门用于矿山工程中的工具，其主要作用是固定和支撑矿山井壁和巷道。
矿用锚索锚具能够有效地增强井壁和巷道的稳定性，提供给矿工一个相对安全的工作环境。
矿用锚索锚具可以用于支撑井壁。
在矿山深处的井道中，井壁的稳定性是非常重要的。
矿用锚索锚具通过将锚索插入岩石或土壤中，并将其与井壁连接起来，可以有效地增强井壁的强度和稳定性。
这样一来，就能够避免井壁塌方的危险，保证井道的畅通和安全。
矿用锚索锚具还可以用于固定巷道。
在矿山开采过程中，巷道是矿工进出矿山的通道，也是运输矿石和设备的重要通道。
然而，巷道的稳定性常常受到岩石的自然条件和开采活动的影响。
矿用锚索锚具可以通过将锚索固定在巷道壁上，有效地增强巷道的稳定性，防止巷道塌方和坍塌事故的发生，保障矿工的安全。
矿用锚索锚具还可以用于固定矿山设备和机械。
矿山中常常需要使用各种设备和机械进行开采和运输工作，这些设备和机械的稳定性直接关系到工作的安全和效率。
矿用锚索锚具可以通过将锚索固定在设备和机械上，确保其稳定性，防止设备和机械在工作过程中发生倾覆或滑动，保障工作的顺利进行。
矿用锚索锚具在矿山工程中具有重要的作用，能够有效地增强井壁和巷道的稳定性，保障矿工的安全。
它的使用不仅可以避免井壁和
巷道的塌方和坍塌，还可以固定设备和机械，确保工作的顺利进行。
矿用锚索锚具的出现和应用，为矿山工程的安全和高效运作提供了重要的保障。
矿用锚索
矿用锚索有矛头（又称锚固段或锚根，是锚索锚固在岩体内提供预应力的根基）锚索体，外锚头（又称为外锚固段，是锚索借以提供张拉吨位和锁定的部位，其种类有锚塞式，螺纹式，钢筋混凝土圆柱体锚墩式，墩头锚式和钢构架式等）三部分共同组成
矿用锚索是由钢绞线，锚固剂，托盘，锚具及其他锚固附件组成，可通过机械张拉，对围岩施加主动压力的一种装置
型号：SKP15-1/1860、SKP18-1/1860、SKP22-1/1770等
型号解释：如SKP18-1/1860 S代表锚索 K代表矿用 P代表锚索结构形式（P-普通型）18代表钢绞线公称直径，单位为毫米（mm） 1代表钢绞线根数 1860代表钢绞线抗拉强度，单位兆帕（MPa）
矿用锚索相关参数：
静载荷性能参数：锚具效率系数η.(%)：≥0.95
极限载荷下总应变§(%)：≥2.0
锚索抗拔力TW(KN)：≥165
托板承载力TB(KN)：≥235
锚具使用型号：KM15-1860
锚固方式：树脂
锚索长度：5-10M
适用孔径：28-32MM
托板尺寸：250×250×20
矿用锚索锚具
15.24锚具，17.8锚具，矿用锚具
矿用锚具，锚具
矿用锚具适用于ф15.24mm、ф17.8mm钢绞线矿用锚具
是锚索的必备用品矿用锚具矿用锚索锚具
一、用途和特点
矿用锚具常见有15.24锚具，17.8锚具，18.9锚具，21.6锚具
KM15-1/1860矿用锚索锚具以其锚固力大，既可施加预应力又可全长锚固，且锚固深度长短可以自由选取等优点，被广泛应用于边坡维护，桥涵建筑、地基基础加固、煤巷支护等领域。
二、矿用锚索锚具结构
钢绞线、毛齿、挡箍、垫板、锚具等组成
三、技术特性、尺寸及重量：
钢绞线直径15.24mm ,是承受传递支护力的主体，由7根直径5mm冷轧调质高强钢筋煸制而成。
锚环外径44mm,长46mm,内孔锥度12°
锚卡长41mm,外径锥度12，大头直径28mm.
锚具重量0.6kg
锚具
适用于ф15.24mm、ф17.8mm钢绞线
是锚索的必备用品
所谓锚具，是在后张法结构或构件中，为保持预应力筋的拉力并将其传递到混凝土上所用的永久性锚固装置。
锚具可分为两类：（a）张拉端锚具：安装在预应力筋端部且可以张拉的锚具；（b）固定端锚具：安装在预应力筋端部，通常埋入混凝土中且不用以张拉的锚具。
预应力筋用锚具的标准为：中华人民共和国国家标准（GB/T 14370-2000）
锚具的应用领域
公路桥梁、铁路桥梁、城市立交、城市轻轨、高层建筑、水利水电大坝、港口码头、岩体护坡锚固、基础加固、隧道矿顶锚顶、预应力网架、地铁、大型楼堂馆所、仓库厂房、塔式建筑、重物提升、滑膜间歇推进、桥隧顶推、大型容器及船舶、轨枕、更换桥梁支座、桥梁及建筑物加固、钢筋工程、防磁及防腐工程（纤维锚具）、碳纤维加固、先张梁场施工、体外预应力工程、斜拉索、悬索等目前国内普遍采用的锚具规格有：（a）M15－N锚具。
M代表锚具（锚具汉语拼音第一个字母）；15代表钢绞线的规格为15.24的钢绞线，（我国一般普遍使用的钢绞线强度为1860MPa级的15.24钢绞线）；-N是指所要穿载的钢绞线根数。
（b）M13－N锚具。
M代表锚具（锚具汉语拼音第一个字母）；13代表
钢绞线的规格为12.78的钢绞线，（国外一般普遍使用的钢绞线强度为1860MPa 级的13.78钢绞线）；-N是指所要穿载的钢绞线根数。
锚具的常见体系分类：（１）圆柱体常规锚具。
规格型号表示为：M15-N或M13-N；此锚具具有良好的锚固性能和放张自锚性能。
张拉一般采用穿心式千斤顶（２）长方体扁锚。
规格型号表示为：BM15-N或BM13-N（B，扁锚汉语拼音第一个字母，代表扁形锚具的意思）；扁型锚具主要用于桥面横向预应力、空心板、低高度箱梁，使应力分布更加均匀合理，进一步减薄结构厚度。
（３）握裹式锚具。
规格型号表示为：M15P-N或M13P-N；适用于构件端布设计应力大或端部空间受到限制的情况，它使用挤压机将挤压套压结在钢绞线上的一种握裹式锚具，它预埋在混凝土内，按需要排布，混凝土凝固到设计强度后，在进行张拉。
矿用锚索锚具适用于锚固Φ15.24mm、Φ17.8mm、Φ18.9mm、Φ21.6mm 1860级钢绞线.
锚索锚具，KM15矿用锚索锚具，KM18矿用锚具索具，KM22锚具以其锚固力大，既可施加预应力又可全长锚固，且锚固深度长短可以自由选取等优点，被广泛应用于边坡维护，桥涵建筑、地基基础加固、煤巷支护等领域。
二、矿用锚索锚具结构
钢绞线、毛齿、挡箍、垫板、锚具等组成
三、技术特性、尺寸及重量：
钢绞线直径15.24mm ,是承受传递支护力的主体，由7根直径5mm冷轧调质高强钢筋煸制而成。
锚环外径44mm,长46mm,内孔锥度12°
锚卡长41mm,外径锥度12，大头直径28mm.
锚具重量0.6kg
产品型号表示方法：
矿用锚索锚KMl5-1860 KMl8-1860KM
KM：矿用锚索锚具
15（18）适用钢绞线直径 mm
1860 适用钢绞线强度 Mpa。
