锚索说明书

锚索机:操作规程（3篇范文）第1篇锚索机:操作规程1、对锚索机进行试运行。

2、检查作业场所围岩和支护情况。

3、根据锚孔设计位置要求,确定眼位,并做出标记。

4、锚索钻孔操作程序:①按确定的眼位稳好锚杆钻机,先空运转试验,待风(油)、水压力稳定后开始施工。

②采用1米一节的接杆钻杆,打完一节加长一节,直至达到作业规程规定的深度。

③锚索孔够深后,钻机要反复升落2-3次,以防孔内碎矸渣堵孔卡钻。

④加大供水量冲洗眼内粉尘,随后落钻拆除钻杆。

5、安装锚索操作步骤:①选择相应长度的钢绞线,钢绞线长度大于孔深200~500毫米,然后用切割好的钢绞线试探孔眼深度和直度,孔内是否有碎矸等异物,若不合格应重新补打。

②将钢绞线锚入端前头进行适当处理,扎好端头,以提高锚固效果。

③按作业规程的规定选取树脂锚固剂并按顺序放入锚索孔内,用钢绞线将锚固剂缓慢推入孔底。

④在钢绞线的尾部套装好专用锚索搅拌器,用锚杆钻机边搅拌边上升匀速推至眼底。

按照树脂药卷使用说明书的搅拌时间进行搅拌操作,从开始搅拌到锚索钢绞线上升到眼底的时间占总搅拌时间的70%左右,钢绞线上升到眼底后再继续搅拌,搅拌时间约占总搅拌时间的30%左右。

⑤搅拌保持原推力(锚杆钻机不回落),等待符合规定初凝时间后,回落钻机拆除搅拌器套筒,而后安装锚索托板和锁具。

⑥锚杆机回落时,必须用手抓住搅拌器套筒,以防回落时与锚杆机脱离后掉落伤人。

⑦待锚固剂终凝后,连接安装张拉千斤顶,将千斤顶套在锚索锁具下面,开始张拉,直至油泵压力表读数达作业规程规定值为止,停止张拉,回缩千斤顶,拆除张拉千斤顶,关闭油泵。

⑧在软岩层中施工时,有时孔眼直径较大,要防止锚固剂与钢绞线分家而导致锚固剂送不到眼底或错节卡眼。

必要时要重新打眼。

6、锚杆(索)钻机操作注意事项:①要正确操作锚索钻机,合理掌握风压、水压、油压,当风水压力不足时不准强行打眼。

②将注油器加注至储油量的80%~90%,接设风、油、水管接头时,先将管内砂石异物,包括压风管路内的聚留水冲洗干净。

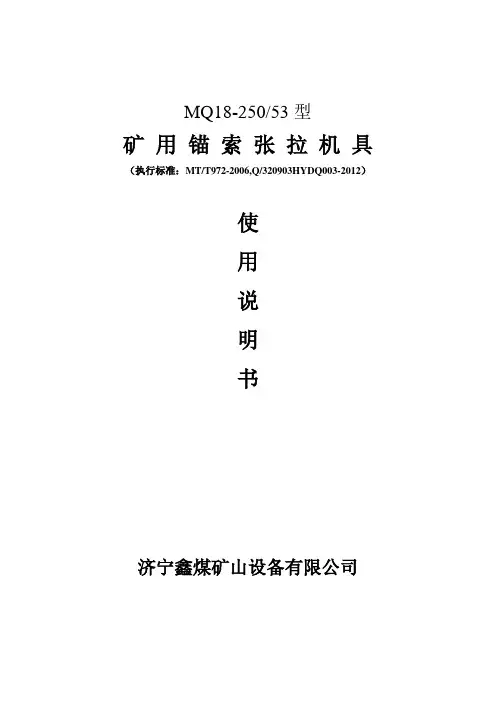

执行标准MT/T972-2006Q/3208ATQ011-2007矿用锚索张拉机具使用说明书出版日期：2012年5月25日目录一、用途（适用范围和使用环境及条件） (3)二、产品名称型号及含义 (3)三、主要技术参数 (3)四、产品结构和性能概述 (3)五、使用与操作 (5)六、故障分析与排除 (6)七、保养与维修 (7)八、安全警示 (7)矿用锚索张拉机具一、用途矿用锚索张拉机具是煤矿、非煤矿巷道和锚索安装和退卸的必备设备。

该锚索张拉机具分手动（MS）和气动（MQ）两大类，并分别有15、18、22三个型号分别用于锚索直径为、、22的锚索的安装和退卸。

二、产品名称型号及含义M□□- 180/55额定张拉力值/额定压力，单位为千牛/兆帕（KN/MPa）；锚索直径（取整）单位为毫米（㎜）；液压泵；S为手动；Q为气动矿用锚索张拉机具。

三、主要技术参数见附表1四、产品结构和性能概述我厂生产的矿用锚索张拉机具主要由液压泵（手动泵或气动泵），双向千斤顶，高压胶管，压力表组成。

如图1所示。

它适用于煤矿井下和非煤矿井使用锚索的矿山工程，该机具同样也适用于各种地面隧道，巷道，涵洞等使用锚索的矿山工程。

该机具具有结构简单、操作方便、使用安全、易于维修、经久耐用等特点。

液压泵的低压溢流阀和高压溢流阀的工作压力分别为2MPa和5MPa。

该机具还具有适用范围广大的特点，只须更换顶前盖和工具锚，就能实现同一套机具能安装和拆卸分别为、、22三种锚索。

附表1 基本性能参数表五、使用与操作1、张拉机具使用及操作程序千斤顶穿入钢绞线→卸载阀卸载→开启启动油泵→换向供油（顺时针转动手柄千斤顶出缸）→卸载阀升压（顺时针转动）→自动锚紧→张拉→换向供油（逆时针转动手柄千斤顶回缸）→自动退锚→卸载阀卸载（逆时针转动）→退出预应力千斤顶。

2、使用要点：（1）张拉机具操作按上述“张拉机具操作程序”进行；（2）张拉人员由二人组成，一人操作油泵，一人操作预应力张拉千斤顶，操作人员应对张拉结构要求熟悉和对本说明书阅读理解后才可上岗操作。

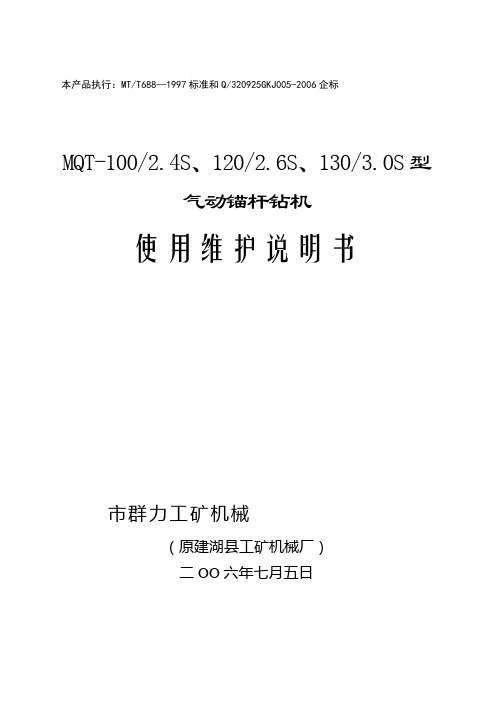

本产品执行：MT/T688—1997标准和Q/320925GKJ005-2006企标MQT-100/2.4S、120/2.6S、130/3.0S型气动锚杆钻机使用维护说明书市群力工矿机械（原建湖县工矿机械厂）二OO六年七月五日一、钻孔作业①确定孔位通过观察顶板确定好钻孔的位置（有时需根据现场的特殊要求确定），将钻机搬到孔位的下方。

两个操作者站在钻机旁，一个人抓住防护扶手，另一个人握住控制手柄，然后用左手拇指轻轻地旋转气腿开关，直至钻机慢慢的伸起，使钻头触到顶板为止，右手轻轻按下马达开关手把，钻头慢慢的钻进，钻入顶板约30mm深。

②钻孔成功地定好孔位后，即开始钻孔，开始钻孔时用低速钻进，随着钻孔深度的增加，将钻进速度调整到适合顶板钻孔的最佳速度，直到钻杆钻进到位。

③换杆关闭气腿阀，使钻机慢慢旋转，朝自己的方位拉住控制手柄，在钻杆下降到离开孔眼以前，另外一个人扶住防护扶手，以确保钻机的平稳。

然后换上第二根钻杆，完成最终钻孔，操作方法与上面一致。

二、安装①用钢绞线把树脂药卷推入到钻孔，并推到位，确保药卷不被破坏。

②打开气腿开关，以中速启动旋转马达，气腿伸出要持续不停，当钢绞线到位后，使马达旋转到最大速度，快速旋转40S左右，停止搅拌后2min左右降下钻机，上托盘、锁具。

③树脂锚固剂凝固10min后进行拉和上托盘工作。

④拉机具要和钢绞线同轴，挂好安全链，人员撤开，拉机具下方不得有人，开泵进行拉，当压力表读数达到120KN时，迅速换向回程。

12、常见故障及排除方法参数/型号MQ15-180/55 MQ18-200/55 MQ19-300/60 MQ22-300/60 额定拉力180KN 200KN 300KN 300KN适用钢绞线直径15.24mm 17.80mm 18.9 mm 21.6 mm拉行程150mm 150mm 150 mm 150 mm中心孔直径17.5mm 20.5mm 21 mm 24 mm承压面积35.08cm2 35.08cm2 51.0 cm2 68.0 cm2 重量（含油）17.5kg 17.5kg 25 kg 25 kg气源压力(Mpa) 0．4～0．8 0．4～0．8 0．4～0．8 0．4～0．8 额定压力55 MPa 55 MPa 60 MPa 60 MPa油箱容量2．4L 2．4L 2．4L 2．4L。

锚索机操作规程一、工作准备：1.1 所有操作人员必须熟悉安全操作规程和使用锚索机的相关知识。

1.2 确保所使用的锚索机设备完好，无任何损坏或故障。

1.3 检查所需使用的工具和配件是否齐全，并确保其良好状态。

1.4 确认工作区域的安全性，并清除任何可能会干扰作业的障碍物。

1.5 确定并遵守相关的安全标准和法规。

二、锚索机的基本操作：2.1 操作人员必须穿着适合的个人防护装备，包括安全帽、安全鞋、护目镜等。

2.2 车辆应停放在固定位置，且雨天或恶劣天气应停留在室内作业。

2.3 在使用锚索机之前，必须对设备进行检查，包括电源、控制系统和锚质情况。

2.4 操作人员必须对设备的工作原理和操作方法有全面的了解，以保证安全操作。

2.5 在操作过程中，严禁操作人员离开操作位置，以免发生意外。

三、锚索机的操作安全：3.1 在进行任何操作前，必须确保操作人员及周围人员的安全，并保持一定的安全距离。

3.2 在操作过程中，切勿将手指、手臂或其他身体部位放入锚索机的作业范围内，以免造成伤害。

3.3 操作人员在操作过程中必须保持清醒状态，不得在操作时饮酒或服用镇定剂等药物。

3.4 操作人员严禁在使用锚索机时接电话、接收信息等分心行为，以确保操作的安全性。

3.5 如发现锚索机有任何异常情况，如声音、烟雾等，应立即停止操作，并报告相关人员进行检修。

四、锚索机的日常维护：4.1 每日操作结束后，必须对锚索机进行全面清洁，清理掉任何残留物和灰尘。

4.2 定期对锚索机进行检查和维修，确保设备的正常运行，减少故障发生率。

4.3 保养锚索机所需的润滑油和润滑剂必须符合相关的标准，并按照规定的方式进行添加和更换。

4.4 锚索机的电气设备需要定期检查和维护，以确保其正常工作和安全性。

五、事故和紧急情况处理：5.1 在发生事故或紧急情况时，操作人员必须立即停止操作，并采取紧急措施以保护自己和周围人员的安全。

5.2 必要时，操作人员应立即通知相关人员，并按照应急预案进行处理。

矿用锚索使用说明书（执行标准：MT/T 942-2005）一、概述1、主要用途及适用范围：主要用于井下巷道,特别是大断面深孔锚固巷道的支护。

通过锚索支护，使围岩成为一个整体，可以防止浮石及煤体的冒落、片帮。

2、产品特点：锚固力大、安全可靠性高、支护速度快、预紧力高、承载快，在井下可进行深孔锚固。

3、型号的组成及代表意义：MPa）钢绞线根数钢绞线公称直径，单位为毫米（mm）锚索结构型式（P-普通型、L-笼型）矿用锚索示例：由1根直径21.6mm、抗拉强度为1770MPa的笼型钢绞线和相匹配的夹片式锚具及附件组成的普通型结构锚索，可标记为SKL22-1/1770。

二、总体结构及工作原理：1、结构图1-钢绞线;2-托盘;3-锚环;4-锚具夹片L-钢绞线长度图12、工作原理将组装好的钢绞线同树脂药卷一并送入钻孔底部，用钻机进行搅拌，待锚固剂凝固后，上好托板、锚具及千斤顶进行张拉，达到预紧力后，退下千斤顶即可承载。

三、技术特性SKL22-1/1770型矿用锚索主要技术特性四、使用方法：1、根据钻孔直径及锚固段长度选择合适的锚固剂。

2、安装前要将钻孔内的岩粉吹净，检查锚索配件是否齐全，用棉丝将锚固段的水、煤屑擦干净，用塑料封箱带将药卷粘结定位。

3、将树脂药卷用钢绞线送入眼底。

4、采用连接件将钢绞线插入钻杆接头中，边推进边搅拌，待凝固后摘下连接件。

锚索搅拌树脂药卷过程中要一气呵成，绝对不能反复搅拌，否则已开始聚合反应的树脂分子链会遭到破坏，导致锚固失效。

5、当胶结材料达到设计强度后（至少在10分钟以上）方可上托板、锚具、千斤顶进行张拉。

6、锚索张拉锁紧后，应将锚具外100mm钢绞线绞断。

7、锚索孔长度误差控制在+30mm，锚索外露长度控制在200+20mm。

五、包装、标志、贮存及运输：1、矿用锚索采用分体包装，索体钢绞线采用单根或数根一组成捆状或盘状捆扎，锚具等主要组件成箱包装。

2、产品包装外表或外部具有清晰的产品名称、型号、制造厂、生产日期、合格证等。

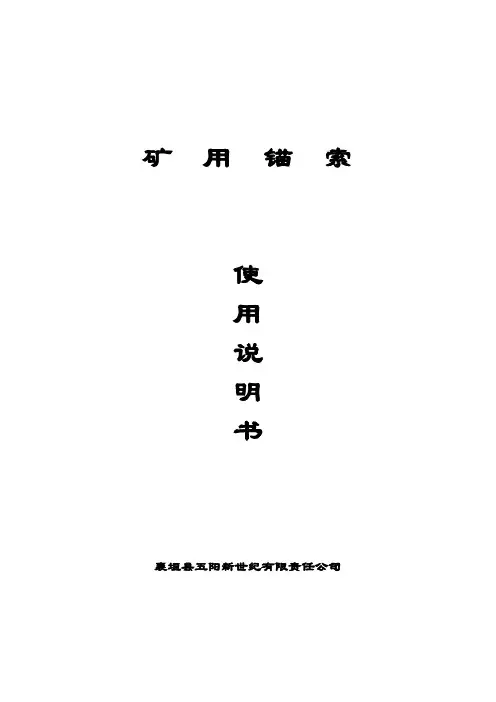

矿用锚索使用说明书襄垣县五阳新世纪有限责任公司矿用锚索使用说明书本矿用锚索以煤炭行业标准MT/T942-2005《矿用锚索》为标准，以高强度预应力钢绞线为原材料，通过压制搅拌头和挡圈，并配以与之相匹配的夹片式锚具和附件组装而成。

主要用途：与树脂锚固剂配套使用，用于煤矿与非煤矿山的巷道加固、坝基与山体的边坡稳定、隧道涵洞及其他建筑物的加固等工程。

产品特性：具有强度高、使用方便等特点。

特别适用煤矿巷道支护工程。

规格型号：SKP15-1/1860 SKP19-1/1720型号表示：钢绞线抗拉强度MPa钢绞线根数钢绞线公称直径mm锚索型式（普通型）矿用系列代号锚索代号示例1：SKP15-1/1860 表示直径为15.24mm，钢绞线抗拉强度为1860MPa的单根普通型矿用锚索。

示例2：SKP19-1/1720 表示直径为18.96mm，钢绞线抗拉强度为1720MPa的单根普通型矿用锚索。

使用方法：根据锚索的直径和长度钻出合适的孔，清除孔内杂物，放入树脂锚固剂（树脂锚固剂的种类和数量根据设计而定），用锚索将树脂锚固剂推至孔底，将锚索尾部与锚杆钻机连接器相连，开动锚杆钻机按树脂锚固剂的规定搅拌时间进行搅拌，等凝固后上好托板、锚具，用张拉器拉到规定的预紧力即可。

性能指标：矿用锚索的常规性能指标参见附表1注意事项：矿用锚索锚固段不得沾染油污，并应采取保护和防锈措施。

单位：襄垣县五阳新世纪有限责任公司地址：山西省长治市襄垣县五阳煤矿工业区电话： 0355—5940515邮编： 046205传真： 0355—5940232附表1矿用锚索的常规性能指标。
