【学案】平行投影与正投影

“投影教案学案反思投影知识点总结中心投影与平行投影的区别是什么”教案章节一：中心投影【教学目标】1. 让学生了解中心投影的定义和特点。

2. 能够运用中心投影的知识解决实际问题。

【教学内容】1. 中心投影的定义：以一个点为光源，光线从该点向外辐射，形成的投影称为中心投影。

2. 中心投影的特点：a) 投影线从一点出发，呈放射状分布。

b) 物体在投影面上的形状与物体在光源点的视图相同。

c) 物体距离光源越远，投影越大；距离光源越近，投影越小。

【教学活动】1. 引导学生通过观察生活中的实例，发现中心投影的特点。

2. 利用模型或图片，展示中心投影的形成过程，加深学生对中心投影的理解。

3. 布置练习题，让学生运用中心投影的知识解决实际问题。

教案章节二：平行投影【教学目标】1. 让学生了解平行投影的定义和特点。

2. 能够运用平行投影的知识解决实际问题。

【教学内容】1. 平行投影的定义：以一组平行线为光源，光线从该组平行线出发，形成的投影称为平行投影。

2. 平行投影的特点：a) 投影线平行且不变，形成平行投影。

b) 物体在投影面上的形状与物体在光源点的视图相同。

c) 物体距离投影面越远，投影越大；距离投影面越近，投影越小。

【教学活动】1. 引导学生通过观察生活中的实例，发现平行投影的特点。

2. 利用模型或图片，展示平行投影的形成过程，加深学生对平行投影的理解。

3. 布置练习题，让学生运用平行投影的知识解决实际问题。

教案章节三：中心投影与平行投影的对比【教学目标】1. 让学生了解中心投影与平行投影的区别。

2. 能够运用中心投影与平行投影的知识解决实际问题。

【教学内容】1. 中心投影与平行投影的区别：a) 光源位置不同：中心投影以一个点为光源，平行投影以一组平行线为光源。

b) 投影线特性不同：中心投影的投影线呈放射状，平行投影的投影线平行且不变。

c) 物体在投影面上的形状与物体在光源点的视图相同。

【教学活动】1. 通过对比实例，引导学生发现中心投影与平行投影的区别。

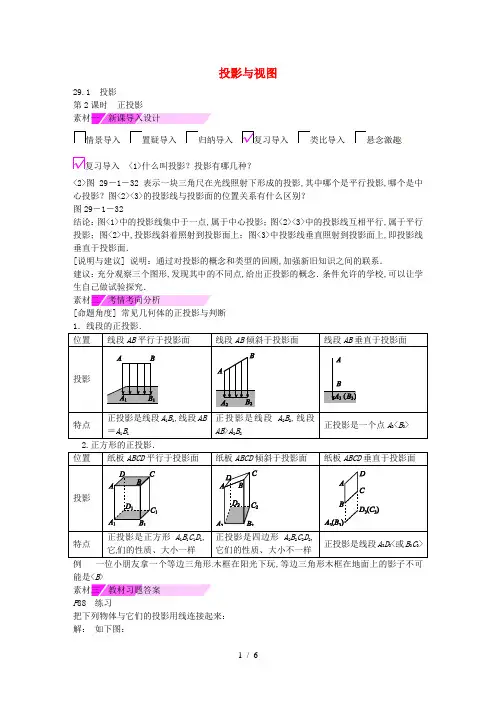

投影与视图29.1 投影第2课时正投影素材一新课导入设计情景导入置疑导入归纳导入复习导入类比导入悬念激趣复习导入<1>什么叫投影？投影有哪几种？<2>图29－1－32表示一块三角尺在光线照射下形成的投影,其中哪个是平行投影,哪个是中心投影？图<2><3>的投影线与投影面的位置关系有什么区别？图29－1－32结论：图<1>中的投影线集中于一点,属于中心投影；图<2><3>中的投影线互相平行,属于平行投影；图<2>中,投影线斜着照射到投影面上；图<3>中投影线垂直照射到投影面上,即投影线垂直于投影面．[说明与建议] 说明：通过对投影的概念和类型的回顾,加强新旧知识之间的联系．建议：充分观察三个图形,发现其中的不同点,给出正投影的概念．条件允许的学校,可以让学生自己做试验探究．素材二考情考向分析[命题角度] 常见几何体的正投影与判断1．线段的正投影．位置线段AB平行于投影面线段AB倾斜于投影面线段AB垂直于投影面投影特点正投影是线段A1B1,线段AB＝A1B1正投影是线段A2B2,线段AB>A2B2正投影是一个点A3<B3>2.正方形的正投影．位置纸板ABCD平行于投影面纸板ABCD倾斜于投影面纸板ABCD垂直于投影面投影特点正投影是正方形A1B1C1D1,它们的性质、大小一样正投影是四边形A2B2C2D2,它们的性质、大小不一样正投影是线段A3D3<或B3C3>例一位小朋友拿一个等边三角形木框在阳光下玩,等边三角形木框在地面上的影子不可能是<B>素材三教材习题答案P88 练习把下列物体与它们的投影用线连接起来：解：如下图：P92 练习如图,投影线的方向如箭头所示,画出圆柱体的正投影．解：P92 习题29.11．小华在不同时间于天安门前拍了几幅照片,下面哪幅照片是在下午拍摄的？<天安门是坐北朝南的建筑>解：第3幅照片是在下午拍摄的．2．请用线把图中各物体与它们的投影连接起来．解：3．如图,右边的正五边形是光线由上到下照射一个正五棱柱<正棱柱的上、下底面都是正多边形,并且侧棱垂直于底面>时的正投影,你能指出这时正五棱柱的各个面的正投影分别是什么吗？解：上、下底面的正投影是同一个正五边形,5个侧面的正投影分别是正五边形的5条边．4．一个圆锥的轴截面平行于投影面,圆锥的正投影是边长为3的等边三角形,求圆锥的体积和表面积．解：设该圆锥的正投影<轴截面的正投影>为正三角形ABC.过A作AD⊥BC于D,则AD＝3×sin60°＝错误!错误!,BD＝错误!,S侧＝错误!×π×3×3＝错误!π.∴S表＝错误!π＋错误!π＝错误!π,V＝错误!×错误!π×错误!错误!＝错误!错误!π.5．画出如图摆放的物体<正六棱柱>的正投影：<1>投影线由物体前方照射到后方；<2>投影线由物体左方照射到右方；<3>投影线由物体上方照射到下方．解：素材四图书增值练习[当堂检测]1. 如图,从左面看圆柱,则图中圆柱的投影是〔〕A．圆B．矩形C．梯形D．圆柱2. 太阳光垂直照射一扇矩形的窗户,投在平行于窗户的墙上的影子的形状是〔〕A．与窗户全等的矩形 B．平行四边形C．比窗户略小的矩形 D．比窗户略大的矩形3. 〔2013达州〕下面是一天中四个不同时刻两座建筑物的影子,将它们按时间先后顺序排列正确的是〔〕A．③①④②B．③②①④C．③④①②D．①②①③4. 如图所示是一个圆锥在某平面上的正投影,则该圆锥的侧面积是．5.如图是木杆和旗杆竖立在操场上,其中木杆在阳光下的影子已画出．〔1〕用线段表示这一时刻旗杆在阳光下的影子；〔2〕比较旗杆与木杆影子的长短；〔3〕图中是否出现了相似三角形？〔4〕上面的投影是正投影吗？为什么？参考答案1．B2．A3．C4．15π45．解：〔1〕线段MN即是旗杆在阳光下的影子.〔2〕根据图形可观察出旗杆的影子长．〔3〕有相似三角形,分别由旗杆与其影子和木杆与其影子以与太阳光线构成．〔4〕不是正投影,只有投影线和投影面垂直的投影才是正投影．[能力培优]专题一太阳光下的投影1．如图是一根电线杆在一天中不同时刻的影长图,试按其一天中发生的先后顺序排列,正确的是〔〕A．①②③④B．④①③②C．②③①④D．④③②①2．兴趣小组的同学要测量某棵树的高度．在阳光下,一名同学测得一根长为1米的直立竹竿的影长为0.6米,同时另一名同学测量树的高度时,发现树的影子不全落在地面上,有一部分落在教学楼的第一级台阶上,测得此影子长为0.3米,一级台阶高为0.3米,如图所示,若此时落在地面上的影长为4.8米,则树高为多少米？3．某校初三课外活动小组,在测量树高的一次活动中,如图所示,测得树底部中心A到斜坡底C的水平距离为8.8m．在阳光下某一时刻测得1米的标杆影长为0.8m,树影落在斜坡上的部分CD＝3.2m．已知斜坡CD的坡比i＝3求树高AB.〔结果保留整数,参考数据：3 1.7〕专题二灯光下的投影如图,一根直立于水平地面上的木杆AB在灯光下形成影子,当木杆绕点A按逆时针方向旋转直至到达地面时,影子的长度发生变化．设AB垂直于地面时的影长为AC﹙假定AC＞AB﹚,影长的最大值为m,最小值为n,那么下列结论：①m＞AC；②m＝AC；③n＝AB；④影子的长度先增大后减小．其中,正确结论的序号是．5．如图,小华、小军、小丽同时站在路灯下,其中小军和小丽的影子分别是AB,CD．〔1〕请你在图中画出路灯灯泡所在的位置〔用点P表示〕；〔2〕画出小华此时在路灯下的影子〔用线段EF表示〕.6．如图所示,点P表示广场上的一盏照明灯．〔1〕请你在图中画出小敏在照明灯P照射下的影子〔用线段表示〕；〔2〕若小丽到灯柱MO的距离为4.5米,照明灯P到灯柱的距离为1.5米,小丽目测照明灯P 的仰角为55°,她的目高QB为1.6米,试求照明灯P到地面的距离〔结果精确到0.1米〕．〔参考数据：tan55°≈1.428,sin55°≈0.819,cos55°≈0.574〕专题三正投影7．如图,投影面上垂直立一线段AB,线段长为2 cm.〔1〕当投影线垂直照射投影面时,线段在地面上的投影是什么图形？请在左图中画出来.〔2〕当投影线与投影面的倾斜角为60°时,线段在投影面上的投影是什么图形？并画出投影示意图.〔3〕上面〔1〕、〔2〕问题中的投影都是正投影吗？为什么？8．在正投影中,正方形倾斜于投影面放置时,它的投影是什么图形？若正方形的面积为10,它的正投影的面积是5,你知道正方形与投影面的倾斜角是多少度吗？专题四规律探究题9．学习投影后,小明、小颖利用灯光下自己的影子长度来测量一路灯的高度,并探究影子长度的变化规律.如图,在同一时刻,身高为1.6m的小明〔AB〕的影子BC的长是3m,而小颖〔EH〕刚好在路灯灯泡的正下方H点,并测得HB=6m.〔1〕请你在图中画出形成影子的光线,并确定路灯灯泡所在的位置G ；〔2〕求路灯灯泡的垂直高度GH ；〔3〕如果小明沿线段BH 向小颖〔点H 〕走去,当小明走到BH 的中点B 1处时,求其影子B 1C 1的长；当小明继续走剩下路程的13到B 2处时,求其影子B 2C 2的长；当小明继续走剩下路程的14到B 3处时,……,按此规律继续走下去,当小明走剩下路程的11 n 到B n 处时,其影子B n C n 的长为m 〔用含n 的代数式表示〕.[知识要点]1．投影：一个物体放在阳光下或灯光前,就会在地面上或墙壁上留下它的影子,这个影子称为物体的投影.投影要有照射光线和形成影子的地方,这就是投影线和投影面.2．平行投影：由平行光线形成的投影是平行投影.3．中心投影：由同一个点〔点光源〕发出的光线所形成的投影为中心投影.4．正投影的概念：在平行投影中,如果投射线垂直于投影面,那么这种投影称为正投影.几何体在一个平面上的正投影叫做这个几何体的视图.5．<1>当线段AB 平行于投影面P 时,它的正投影是线段A 1B 1,线段AB 与它的投影的大小关 系为AB ＝A 1B 1；<2>当线段AB 倾斜于投影面P 时,它的正投影是线段A 2B 2,线段AB 与它的投影的大小关系为AB ＞A 2B 2；<3>当线段AB 垂直于投影面P 时,它的正投影是一个点.6．<1>当纸板Q 平行于投影面P 时,Q 的正投影与Q 的形状、大小一样；<2>当纸板Q 倾斜于投影面P 时,Q 的正投影与Q 的形状、大小发生变化；<3>当纸板Q 垂直于投影面P 时,Q 的正投影成为一条线段.故当物体的某个面平行于投影面时,这个面的正投影与这个面的形状、大小完全相同. [温馨提示]平行投影与中心投影的区别与联系.2．在平行投影下,一个图形上的点被投影后,对应点的连线互相平行.同一时刻,平行投影的影子方向和大小不随物体位置的变化而变化.3．中心投影的投射光线相交于一点,同一时刻,中心投影的影子方向随物体位置的变化而发生变化.4．正投影是平行投影的一种特例,正投影的特征是每条投影线都垂直于投影面.[方法技巧]1．因为一天之中,太阳东升西落,所以早晨物体的影子朝西,傍晚物体的影子朝东,但因为地处北半球,即使是夏天的正午,也由于太阳直射点的关系,物体的影子略微向北偏移,故一天之中影子方向的变化顺序为：正西→北偏西→正北→北偏东→正东；一天之中影子的长度的变化规律为：长→短→长．2．确定点光源的位置的方法：两个物体影子的顶端与物体的顶端的连线的交点为点光源的位置．区别 联系 光线 物体与投影面平行时的投影 平行投影 平行的投影线 全等 都是物体在光线的照射下,在某个平面内形成的影子〔即都是投影〕 中心投影 从一点出发的投影线放大〔位似变换〕3．分别自两个物体的顶端与其影子的顶端作一条直线,若两直线平行,则为平行投影；若两直线相交,则为中心投影,其交点是光源的位置.参考答案C [解析]太阳由东升起的过程中,物体的影子投向西侧,且由长到短,太阳偏西,物体的影子也转投向东侧,且由短到长．故选Ｃ.解：画出示意图如图所示.从图中我们看到小树在一组平行光的照射下,影子分成了三部分AC 、CD 、DG .因为小树和竖直台阶是水平的,所以四边形CDEF 是平行四边形,EF ＝CD ,因为同一时刻,不同物体的物高与影长之比相等,所以6.01==AC AF DG BE . 即6.018.43.0==AF BE . 解得BE ＝0.5,AF ＝8.所以小树的高AB ＝AF ＋EF ＋BE ＝8＋0.3＋0.5＝8.8<米>.3．解：如图所示,延长BD 与AC 的延长线交于点E ,过点D 作DH ⊥AE 于点H .∵i ＝tan ∠DCH ＝CH DH ＝31＝33, ∴∠DCH ＝30°. ∴DH ＝12CD ＝1.6m,CH ＝3DH ≈2.7 m. 由题意可知10.8DH HE =, ∴HE ＝0.8DH ＝1.28m.∴AE ＝AC ＋CH ＋HE ≈8.8＋2.7＋1.28＝12.78<m>.∵8.01=AE AB ,所以168.078.128.0≈==AE AB <m>. ①③④ [解析]当木杆绕点A 按逆时针方向旋转时,如图所示,m＞AC ,①成立；①成立,那么②不成立；当旋转到达地面时,有最短影长,等于AB ,③成立；由上可知,影子的长度先增大后减小,④成立．解：如图所示.〔1〕点P 就是所求的点；〔2〕EF 就是小华此时在路灯下的影子．6．解：〔1〕如图,线段AC 是小敏的影子.〔2〕过点Q 作QE ⊥MO 于E ,过点P 作PF ⊥AB 于F ,交EQ 于点D ,则PF ⊥EQ .在Rt △PDQ 中,∠PQD ＝55°,DQ ＝EQ －ED ＝4.5－1.5＝3〔米〕.∵tan55°＝错误！未找到引用源.,∴PD ＝3tan55°≈4.3〔米〕.∵DF ＝QB ＝1.6米,∴PF ＝PD ＋DF ≈4.3＋1.6＝5.9〔米〕.答：照明灯P 到地面的距离为5.9米．7．解：〔1〕点.〔2〕线段,这条线段BC 的长度为332.〔3〕〔1〕问中的投影是正投影,〔2〕问中的投影不是正投影,是平行投影.只有投影线和投影面垂直的投影才是正投影.8．是一个长方形,当正方形倾斜于投影面放置时,它与投影面平行的一边长等于原来的长度,而与投影面不平行的边长缩小.因为正方形的面积为10,它的正投影的面积是5,所以不平行的一边长的投影等于这边的一半,所以正方形与投影面的倾斜角是60度.9．解：〔1〕如图,点G 即为所求.〔2〕由题意得△∽△ABC GHC ,∴AB BC GH HC =, ∴1.6363GH =+, ∴ 4.8GH =m.〔3〕1111△∽△A B C GHC ,∴11111A B B C GH HC =, 设11B C 的长为x m,则1.64.83x x =+, 解得32x =〔m 〕,即1132B C =m ． 同理22221.64.82B C B C =+, 解得221B C =〔m 〕,31n n B C n =+． 素材五 数学素养提升日晷简介日晷,本义是指太阳的影子.现代的"日晷〞指的是人类古代利用日影测得时刻的一种计时仪器,又称"日规〞.其原理就是利用太阳的投影方向来测定并划分时刻,通常由晷针和晷面组成.利用日晷计时的方法是人类在天文计时领域的重大发明,这项发明被人类沿用达几千年之久. 在一天中,被太阳照射到的物体投下的影子在不断地改变着：第一是影子的长短在改变.早晨的影子最长,随着时间的推移,影子逐渐变短,一过中午它又重新变长；第二是影子的方向在改变.在北回归线以北的地方,早晨的影子在西方,中午的影子在北方,傍晚的影子在东方.从原理上来说,根据影子的长度或方向都可以计时,但根据影子的方向来计时更方便一些.故通常都是以影子的方位计时.[1]随着时间的推移,晷针上的影子慢慢地由西向东移动.移动着的晷针影子好像是现代钟表的指针,晷面则是钟表的表面,以此来显示时刻.早晨,影子投向盘面西端的卯时附近；当太阳达正南最高位置〔上中天〕时,针影位于正北〔下〕方,指示着当地的午时正时刻.午后,太阳西移,日影东斜,依次指向未、申、酉各个时辰.。

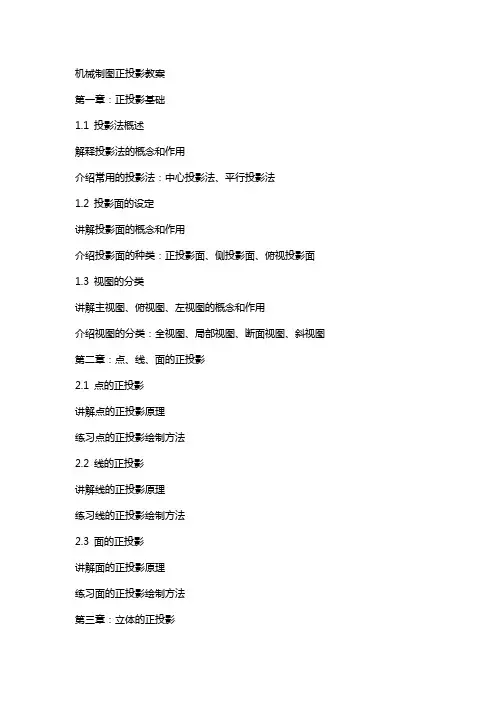

机械制图正投影教案第一章：正投影基础1.1 投影法概述解释投影法的概念和作用介绍常用的投影法：中心投影法、平行投影法1.2 投影面的设定讲解投影面的概念和作用介绍投影面的种类：正投影面、侧投影面、俯视投影面1.3 视图的分类讲解主视图、俯视图、左视图的概念和作用介绍视图的分类：全视图、局部视图、断面视图、斜视图第二章：点、线、面的正投影2.1 点的正投影讲解点的正投影原理练习点的正投影绘制方法2.2 线的正投影讲解线的正投影原理练习线的正投影绘制方法2.3 面的正投影讲解面的正投影原理练习面的正投影绘制方法第三章：立体的正投影3.1 棱柱的正投影讲解棱柱的正投影原理练习棱柱的正投影绘制方法3.2 棱锥的正投影讲解棱锥的正投影原理练习棱锥的正投影绘制方法3.3 球体的正投影讲解球体的正投影原理练习球体的正投影绘制方法第四章：组合体的正投影4.1 组合体的概念讲解组合体的概念和组成方式举例说明组合体的常见类型4.2 组合体的正投影绘制讲解组合体正投影的绘制方法练习组合体的正投影绘制方法4.3 组合体的视图表达讲解组合体视图的表达方法练习组合体视图的绘制方法第五章：正投影图的标注与阅读5.1 正投影图的标注讲解正投影图标注的内容和作用练习正投影图的标注方法5.2 正投影图的阅读讲解正投影图的阅读方法和技巧练习阅读正投影图的能力5.3 正投影图的应用实例举例说明正投影图在机械设计中的应用分析实例中的正投影图，讲解其设计和制造过程第六章：制图的基本规定与图样标准6.1 制图基本规定介绍国际和国内通用的制图标准讲解图纸的规格、比例、线型、字体等基本要求6.2 图样标准讲解图样中的标准件和常用件的表示方法介绍公差与配合的表示、表面粗糙度的表示等6.3 制图工具及使用方法介绍制图所需的工具及其使用方法包括直尺、丁字尺、圆规、曲线板等第七章：机械图样的基本表示方法7.1 视图详细讲解主视图、俯视图、左视图、仰视图的画法和关系解释视图中的箭头、标注、符号等含义7.2 剖视图与断面图讲解剖视图的概念、种类及画法解释断面图的概念、种类及画法7.3 简化表示法介绍简化表示法的种类，如省略视图、等轴测图等讲解简化表示法的应用和画法第八章：机械图样的详细表示方法8.1 零件图讲解零件图的概念、内容和要求介绍零件图的画法和步骤8.2 装配图讲解装配图的概念、内容和要求介绍装配图的画法和步骤8.3 电气图讲解电气图的概念、内容和要求介绍电气图的画法和步骤第九章：计算机辅助设计制图9.1 CAD基础知识介绍CAD软件的基本操作和功能讲解CAD制图的基本步骤和技巧9.2 常用CAD软件介绍AutoCAD、SolidWorks、CATIA等软件的特点和应用讲解如何在实际工作中选择合适的CAD软件9.3 CAD制图实例讲解CAD制图的实际应用实例包括机械图、建筑图、电气图等第十章：制图能力的培养与提高10.1 制图能力的培养包括练习画图、分析图样、交流与合作等10.2 制图技能的提高讲解如何通过学习和实践提高制图技能包括学习新知识、新技术、参加培训和竞赛等10.3 制图在工程中的应用讲解制图在工程中的重要作用包括设计、制造、施工、维修等环节重点和难点解析一、正投影基础难点解析：投影法的选择和应用、投影面的设定方法、视图分类的识别和运用二、点、线、面的正投影难点解析：点的正投影位置确定、线的正投影绘制方法、面的正投影绘制技巧三、立体的正投影难点解析：棱柱、棱锥的正投影计算、球体正投影的绘制方法四、组合体的正投影难点解析：组合体的识别和分析、正投影绘制方法、视图表达的绘制技巧五、正投影图的标注与阅读难点解析：标注的内容和作用的的理解、阅读方法和技巧的掌握、正投影图在工程中的应用实例分析六、制图的基本规定与图样标准难点解析：制图标准的具体应用、图样标准的理解和应用、制图工具的使用技巧七、机械图样的基本表示方法难点解析：视图的画法和关系、剖视图与断面图的绘制方法、简化表示法的应用和画法八、机械图样的详细表示方法难点解析：零件图的内容和要求、装配图的画法和步骤、电气图的画法和步骤九、计算机辅助设计制图难点解析：CAD软件的基本操作和功能、CAD制图的实际应用实例、CAD制图的技巧和步骤十、制图能力的培养与提高本文主要解析了机械制图正投影教案的十个章节中的重点和难点。

1.2.1 中心投影与平行投影~1.2.2 空间几何体的三视图知识点一中心投影与平行投影提出问题《泰坦尼克号》是一部浪漫的爱情灾难电影，于1997年11月1日，在全球上映，票房收入超过18亿美元，并获得了多项奥斯卡奖项.15年之后，《泰坦尼克号》再次被搬上了荧屏，而这次的宣传噱头则是3D.《泰坦尼克号(3D)》让观众在明知下一步剧情发展的情况下，仍然会因为发生在“眼前”的真实爱情悲歌热泪盈眶．从上图中我们可以清楚地看到3D电影是怎么一回事：两个投影机会从不同的方向错开一定距离，把画面中有距离区别的部分投射到荧幕上．而观众所佩戴的3D眼镜也会选择不同的光线进入左右眼，这样你就能看到物体“前于画面”或“后于画面”的视觉假象了．电影的播放实质是利用了小孔成像原理，而太阳光下地面上人的影子是阳光照射到人后留下的影像．放电影和太阳光照射成影像都具备光线、不透明物体和投影面这些相同的条件．问题1：放电影成像与太阳光照射成像原理一样吗？问题2：放电影成像中的光线有何特点？问题3：太阳光照人成影像的光线又有何特点？导入新知1．投影的定义由于光的照射，在物体后面的屏幕上可以留下这个物体的，这种现象叫做投影．其中，把叫做投影线，把的屏幕叫做投影面．2．中心投影与平行投影平行投影和中心投影都是空间图形的一种画法，但二者又有区别 (1)中心投影的投影线交于一点，平行投影的投影线互相平行．(2)平行投影下，与投影面平行的平面图形留下的影子，与这个平面图形的形状和大小完全相同；而中心投影则不同． 知识点二 三视图 提出问题如梦似幻！——这是无数来自全世界的游客对国家游泳中心“水立方”的第一印象．同天安门、故宫、长城等北京标志性建筑一样，“水立方”成了游客在北京的必到之地．问题1：“水立方”的外观形状是什么？问题2：假如你站在“水立方”入口处的正前方或在“水立方”的左侧看“水立方”，你看到的是什么？问题3：若你在“水立方”的正上方观察“水立方”看到的是什么？问题4：根据上述三个方向观察到的平面，能否画出“水立方”的形状？ 导入新知1．每个视图都反映物体两个方向上的尺寸．正视图反映物体的上下和左右尺寸，俯视图反映物体的前后和左右尺寸，侧视图反映物体的前后和上下尺寸．2．画几何体的三视图时，能看见的轮廓线和棱用实线表示，看不见的轮廓线和棱用虚线表示．考点突破题型一中心投影与平行投影例1下列说法中：①平行投影的投影线互相平行，中心投影的投影线相交于一点；②空间图形经过中心投影后，直线变成直线，但平行线可能变成了相交的直线；③两条相交直线的平行投影是两条相交直线．其中正确的个数为()A．0B．1C．2 D．3类题通法1．判定几何体投影形状的方法．(1)判断一个几何体的投影是什么图形，先分清楚是平行投影还是中心投影，投影面的位置如何，再根据平行投影或中心投影的性质来判断．(2)对于平行投影，当图形中的直线或线段不平行于投影线时，平行投影具有以下性质：①直线或线段的投影仍是直线或线段；②平行直线的投影平行或重合；③平行于投影面的线段，它的投影与这条线段平行且等长；④与投影面平行的平面图形，它的投影与这个图形全等；⑤在同一直线或平行直线上，两条线段平行投影的比等于这两条线段的比．2．画出一个图形在一个平面上的投影的关键是确定该图形的关键点，如顶点、端点等，方法是先画出这些关键点的投影，再依次连接各投影点即可得此图形在该平面上的投影．活学活用1.如图，在正方体ABCD ­A′B′C′D′中，E，F分别是A′A，C′C的中点，则下列判断正确的序号是________．①四边形BFD′E在底面ABCD内的投影是正方形；②四边形BFD′E在平面A′D′DA内的投影是菱形；③四边形BFD′E在平面A′D′DA内的投影与在平面ABB′A内的投影是全等的平行四边形．题型二画空间几何体的三视图例2画出如图所示的四棱锥的三视图．类题通法画三视图的注意事项(1)务必做到长对正，宽相等，高平齐．(2)三视图的安排方法是正视图与侧视图在同一水平位置，且正视图在左，侧视图在右，俯视图在正视图的正下方．(3)若相邻两物体的表面相交，表面的交线是它们的分界线，在三视图中，要注意实、虚线的画法．活学活用2.沿一个正方体三个面的对角线截得的几何体如图所示，则该几何体的侧视图为()题型三由三视图还原空间几何体例3如图所示的三视图表示的几何体是什么？画出物体的形状．(1)(2)(3)类题通法由三视图还原几何体时，一般先由俯视图确定底面，由正视图与侧视图确定几何体的高及位置，同时想象视图中每一部分对应实物部分的形状．活学活用3.如图(1)(2)(3)(4)为四个几何体的三视图，根据三视图可以判断这四个几何体依次分别为()A．三棱台、三棱柱、圆锥、圆台B．三棱台、三棱锥、圆锥、圆台C．三棱柱、正四棱锥、圆锥、圆台D．三棱柱、三棱台、圆锥、圆台随堂即时演练1.将一个长方体沿相邻三个面的对角线截去一个棱锥，得到的几何体的正视图与俯视图如图所示，则该几何体的侧(左)视图为()2.如图，在正方体ABCD­A1B1C1D1中，M，N分别是BB1，BC的中点，则图中阴影部分在平面ADD1A1上的投影为()3．直线的平行投影可能是________．4.如图，在多面体ABC­A′B′C′中，底面ABC为正三角形，三条侧棱AA′，BB′，CC′分别平行，侧棱垂直于底面ABC，且3AA′＝32BB′＝CC′＝AB，则下面图形可视为多面体ABC­A′B′C′的正视图的是________．5．画出如图所示几何体的三视图．参考答案知识点一中心投影与平行投影问题1：【答案】不一样．问题2：【答案】光是由一点向外散射．问题3：【答案】一束平行光线．导入新知1．不透明影子光线留下物体影子2．一点交于一点平行光线互相平行正投影斜投影知识点二三视图问题1：【答案】长方体．问题2：【答案】“水立方”的一个侧面．问题3：【答案】“水立方”的一个表面．问题4：【答案】可以．导入新知前面后面左面右面上面下面高度长度宽度考点突破题型一中心投影与平行投影例1【答案】B活学活用1. 【答案】①③题型二画空间几何体的三视图例2解：几何体的三视图如下：活学活用2.【答案】B题型三由三视图还原空间几何体例3解：(1)该三视图表示的是一个四棱台，如图．(2)由俯视图可知该几何体是多面体，结合正视图、侧视图可知该几何体是正六棱锥．如下图．(3)由于俯视图有一个圆和一个四边形，则该几何体是由旋转体和多面体拼接成的组合体，结合侧视图和正视图，可知该几何体上面是一个圆柱，下面是一个四棱柱，所以该几何体的形状如图所示．活学活用3. 【答案】C随堂即时演练1. 【答案】B2. 【答案】A3．【答案】直线或点4. 【答案】④5．解：图①为正六棱柱，可按棱柱的画法画出；图②为一个圆锥与一个圆台的组合体，按圆锥、圆台的三视图画出它们的组合形状．三视图如图所示．。

第二章(正投影基础)部门： xxx时间： xxx整理范文，仅供参考，可下载自行编辑第二章正投影基础第一节投影法的基本概念[教案目的] 1、了解投影法的基本概念2、掌握正投影的基本性质[教案重点] 正投影的基本性质[教案难点] 对正投影法的理解[教案内容]一、基本概念1、投影法：投影线通过物体，向选定的面投射，并在该面上得到图形的方法。

2、投影：根据投影法所得到的图形。

3、投影面：投影法中，得到图形的面。

要获得投影，必须具备投影线、物体、投影面这三个基本条件。

二、分类1、中心投影法：投影线为从一个点发出的射线的投影法。

它具有较强的立体感，常用于建筑工程的外形设计，在机械图样中较少使用。

b5E2RGbCAP2、平行投影法：投影线为相互平行的投影法。

按投影线是否平行于投影面分为斜投影法和正投影法两种。

斜投影法：投影线与投影面相倾斜的平行投影法。

根据斜投影法得到的图形称为斜投影或斜投影图。

正投影法：投影线与投影面相垂直的平行投影法。

根据正投影法得到的图形称为正投影或正投影图。

由于正投影具有作图简便，便于度量的优点，故大多数工程图都采用正投影法绘制。

三、基本性质对物体进行投影时，要将物体放在观察者<投影方向）与投影面之间，即始终要保持：人---物体----投影面这种位置关系p1EanqFDPw1、显实性<真实性）：平面图形<或直线）与投影面平行时，其投影反映实形<或实长）的性质。

2、积聚性：平面图形<或直线）与投影面垂直时，其投影积聚成一条直线<或一个点）的性质。

3、类似性：平面图形<或直线）与投影面倾斜时，其投影为原形的相似形的性质。

第二节三视图及其对应关系[教案目的] 1.了解三视图的形成2.明确三视图之间的对应关系[教案重点] 三视图的位置关系[教案难点] 三视图的对应关系[教案内容]一、三视图的形成过程<用示教板讲解>1、三面投影体系的建立它由三个相互垂直的投影面组成，分别是：正立投影面，简称正面，用V表示水平投影面，简称水平面，用H表示侧立投影面，简称侧面，用W表示相互垂直的三个投影面之间的交线称为投影轴，分别是：OX轴，是V面与H面的交线，它代表长度方向，简称X 轴<同样可理解为在H面上它是V面的投影，在V面上它是H面的投影>DXDiTa9E3dOY轴，是H面与W面的交线，它代表宽度方向，简称Y 轴<同样可理解为在H面上它是W面的投影OYh，在W面上它是H面的投影OYw>OZ轴，是V面与W面的交线，它代表高度方向，简称Z 轴<同样可理解为在V面上它是W面的投影，在W面上它是V面的投影>RTCrpUDGiT原点O，三个轴的交线2、物体在三投影面体系中的投影<用模型举例>将物体放在三投影面体系中，按正投影法向各投影面投影，即可分别得到物体的正面投影、水平投影和侧面投影。

《投影》教学设计《投影》教学设计作为一名无私奉献的老师，通常需要用到教学设计来辅助教学，教学设计是连接基础理论与实践的桥梁，对于教学理论与实践的紧密结合具有沟通作用。

那么写教学设计需要注意哪些问题呢？以下是小编精心整理的《投影》教学设计，仅供参考，欢迎大家阅读。

一、内容和内容解析1．内容投影及其有关概念；投影的分类；生活中的投影．2．内容解析投影知识是学习视图的基础．学生对投影和视图的知识已有初步感性认识，在此基础上，本节通过对实例的观察比较，引入基本概念，归纳基本规律，不仅使学生对投影的认识从感性上升为理性，达到更高的水平，更是为学生对后面学习三视图作铺垫、打基础．从不同的角度出发，投影概念的定义也会有所不同．一般地，有如下三种角度：（1）直观的角度；（2）抽象化的角度；（3）集合的角度．教科书采用的是从第（1）种角度进行定义的方式，主要是考虑了学生的思维发展水平．本节课以物体在日光或灯光照射下在地面或墙壁上形成的影子为基础，抽象出投影、投影线、投影面等概念，根据投影线与投影面的不同位置关系，将投影分为平行投影和中心投影两类，再根据平行投影中投影线垂直于投影面得出正投影的概念，进而研究这一节的核心内容──正投影的性质．这个过程体现了研究几何内容的基本思路──从一般定义出发，主要研究特殊情形下图形的性质．本节课的教学重点：正投影的概念和性质．二、目标和目标解析1．教学目标（1）了解投影的有关概念，能根据投影线的方向辨认物体的投影．（2）了解中心投影、平行投影的区别．（3）了解正投影的含义，能根据正投影的性质画出简单平面图形的正投影．2．目标解析达成目标（1）的标志是：能结合具体实例说明投影、投影线、投影面等有关概念．达成目标（2）的标志是：知道平行投影和中心投影是根据投影线间的不同位置关系进行分类的，能结合具体实例解释说明平行投影和中心投影的区别．达成目标（3）的标志是：知道正投影是平行投影中投影线垂直于投影面产生的一种特殊投影，能由此归纳出正投影的性质，并会根据性质正确画出简单平面图形的正投影．三、教学问题诊断分析本节教学要涉及空间中直线与直线、直线与平面的位置关系，学生缺乏这方面的知识，对学习本节内容有一定的难度．要加强与实际的联系，运用多媒体，展示丰富的实物图片，让学生通过观察具体的.实例，结合已有的生活经验，了解这些空间位置关系，并把这种认知迁移到本节课对平行投影和中心投影中投影线不同位置关系的了解，并能根据正投影中投影线垂直于投影面的特征正确归纳出正投影的性质．本课的教学难点是：归纳正投影的性质，正确画出简单平面图形的正投影．四、教学过程设计1．创设情境，引入新知问题1 物体在日光或灯光的照射下会形成影子，你发现影子能反映物体哪些方面的特征？影子的形成与哪些因素有关？师生活动：教师展示实物及图片，学生观察、思考、讨论，教师结合学生的感受，概括物体形成影子除了物体本身外还需要照射光线、形成影子的地方，顺势给出投影、投影线、投影面的概念．【设计意图】通过观察实物和图片，使学生感知物体的影子能反映物体的位置、形状和大小，投影即是生活中物体在光线照射下，在某个面上得到的影子，照射光线就是投影线，形成影子的地方就是投影面，感知数学概念的形成来源于生活．问题2 你能说明下面实例中投影、投影线、投影面分别是什么吗？师生活动：教师展示投影实例图片，请学生回答其中的投影、投影线、投影面．问题3 你能举出生活影子的实例，并指出其中的投影、投影线、投影面吗？【设计意图】通过实例说明投影的有关概念，把对投影的感性认识上升到理性认识，明确了解投影及其有关概念的意义，同时感知数学与实际生活密切联系，激发学习投影知识的兴趣．2．分析光线特征，了解投影的分类问题4 分别利用探照灯和灯泡作为光源，在教室的墙面形成教学三角尺的影子，在上面的两个投影中，投影线间的位置关系有什么不同？师生活动：学生观察，思考，提出自己的想法．教师总结归纳，给出平行投影和中心投影的概念．问题5 你知道日晷和皮影戏所形成的投影分别是那种投影吗？问题6 你能举出一些平行投影和中心投影的实例吗？师生活动：教师给学生展示日晷和皮影戏的图片，并解释其中的道理．学生举例说明，加深对平行投影和中心投影的理解．【设计意图】根据投影线间位置关系知道光线照射物体分两种情况，了解投影分平行投影和中心投影两类；学生举例说明平行投影和中心投影，辨析概念．通过介绍日晷和皮影戏，感受投影在生活中的应用，培养数学应用意识，同时弘扬民族文化，增强民族自豪感．3．观察思考，了解正投影的含义问题7 观察下面三幅图中的投影线有什么区别？它们分别形成了什么投影？师生活动：教师展示三幅图片，提出问题，学生观察思考，相互讨论，发表见解．【设计意图】通过观察活动，使学生体会到将实际问题抽象成几何图形，有助于分析问题的本质．经过对比，不仅能更清楚的认识平行投影和中心投影的区别，还为引出正投影的概念作必要的铺垫．问题8 后两幅图的投影都是什么投影？它们的投影线与投影面的位置关系有什么区别？师生活动：教师展示图片，学生观察思考，相互交流．教师引导学生回答：两幅图中的投影都是平行投影．图（2）中的投影线斜着照射投影面，图（3）中的投影线垂直照射投影面．给出正投影的概念：平行投影中投影线垂直于投影面产生的投影叫做正投影．并指出这种由特殊位置关系产生的投影既是我们研究的重点，也是实际制图中经常应用的．【设计意图】通过经历观察、分析、比较的过程，抽象出正投影的概念，并从中再次体会研究几何问题的基本思路——从一般定义出发，主要研究特殊情形下图形的性质．4．观察探究，归纳正投影的性质问题9 把一根直的细铁丝（记为线段AB）放在三个不同位置：①铁丝平行于投影面；②铁丝倾斜于投影面；③铁丝垂直于投影面．三种情形下铁丝的正投影各是什么形状？大小有何关系？师生活动：教师实物演示或图片展示，提出问题，学生观察、猜想、测量，教师引导学生归纳得出结论：①正投影是线段，线段长等于正投影长；②正投影是线段，线段长大于正投影长；③正投影是一个点．【设计意图】用细铁丝表示一条线段，运用正投影的概念，通过实验观察，分析它的正投影，简单、直观，易于发现归纳线段（一维图形）正投影的规律，为研究平面图形（二维图形）正投影的规律打下基础．问题10 把一块正方形纸板（记为正方形ABCD）放在三个不同位置：①纸板平行于投影面；②纸板倾斜于投影面；③纸板垂直于投影面．三种情形下纸板的正投影各是什么形状？大小有何关系？师生活动：教师实物演示，提出问题，学生先独立观察、思考，再相互交流，大胆猜想，勇于发表见解．教师引导学生归纳得出结论：（1）纸板的正投影与纸板的形状、大小一样；（2）纸板的正投影与纸板的形状、大小发生改变，不完全一样；（3）纸板的正投影成为一条线段．【设计意图】用正方形纸板表示正方形，运用正投影的概念，观察分析它的正投影．由于有了线段正投影的规律做基础，学生类比归纳得出平面图形正投影的规律．问题8 当物体的某个面平行于投影面时，这个面的正投影与这个面有怎样的关系？师生活动：教师提出问题，学生独立思考，大胆猜想，得出结论．教师根据学生的回答进行完善，师生共同归纳物体正投影的性质：当物体的某个面平行于投影面时，这个面的正投影与这个面的形状、大小完全相同．【设计意图】学生有了线段、正方形正投影的规律作铺垫，大胆猜想，在教师引导下归纳出物体正投影的性质，同时学习过程渗透了从简单（一维图形的正投影）到复杂（二维图形的正投影），从具体（铁丝、纸板）到抽象（线段、平面几何图形），从特殊（正方形）到一般（平面图形）的认识规律，进一步培养学生抽象、概括的能力，发展学生的空间观念．5．运用性质画出简单平面图形的正投影练习：按照图中所示投影线的方向，画出矩形的正投影．师生活动：学生独立观察、思考，按要求完成画图，教师巡视、纠错、指导．【设计意图】通过利用正投影的性质画出平面图形的正投影，巩固所学的重点内容，提高学生灵活运用知识解决实际问题的能力，发展学生的空间观念．6．小结回顾教师和学生一起回顾本节课所学内容，并请学生回答以下问题：（1）本节课学习了哪些主要内容？重点研究了什么问题？（2）平行投影与中心投影是根据什么进行分类的？平行投影与正投影有怎样的联系和区别？（3）探究物体正投影的性质经历了怎样的过程？【设计意图】通过小结，使学生梳理本节课所学内容形成概念体系，掌握本节课的核心知识──正投影的含义及其性质．7．布置作业教科书第92页习题29.1第1、2题．五、目标检测设计1．平行投影中的投影线是（）．A．一条射线 B．一组互相平行的射线C．一组聚成一点的射线 D．一组垂直于投影面的射线【设计意图】考查学生对平行投影、中心投影、正投影投影线特征的了解情况．2．平行四边形在太阳光的投影下得到的几何图形一定是，当太阳光垂直照射地面且平行四边形平行于地面时，它的面积与它投影的面积的大小关系是．【设计意图】考查学生对正投影含义及性质的理解情况。

1.2.1 中心投影与平行投影~1.2.2 空间几何体的三视图1．投影的概念及分类思考：画三视图时一定要求光线与投射面垂直吗？初试身手1．哪个实例不是中心投影()A．工程图纸B．小孔成像C．相片D．人的视觉2．如图，小华拿一个矩形木框在阳光下玩，矩形木框在地面上形成的投影不可能是()A B C D3．有一个几何体的三视图如图所示，这个几何体应是一个________．4．水平放置的下列几何体，正视图是长方形的是________．(填序号)①②③④合作探究A．矩形的平行投影一定是矩形B．梯形的平行投影一定是梯形C．两条相交直线的投影可能平行D．一条线段的中点的平行投影仍是这条线段投影的中点(2)如图所示，在正方体ABCD­A1B1C1D1中，M、N分别是BB1、BC的中点，则图中阴影部分在平面ADD1A1上的正投影是()A B C D【规律方法】判断几何体投影形状的方法及画投影的方法：(1)判断一个几何体的投影是什么图形，先分清楚是平行投影还是中心投影，投影面的位置如何，再根据平行投影或中心投影的性质来判断．(2)画出一个图形在一个平面上的投影的关键是确定该图形的关键点，如顶点、端点等，方法是先画出这些关键点的投影，再依次连接各投影点即可得出此图形在该平面上的投影．跟踪训练1．已知△ABC，选定的投影面与△ABC所在平面平行，则经过中心投影后所得的△A′B′C′与△ABC()A．全等B．相似C．不相似D．以上都不对()(2)画出如图所示几何体的三视图：①②【规律方法】1．画组合体三视图的“四个步骤”(1)析：分析组合体的组成形式；(2)分：把组合体分解成简单几何体；(3)画：画分解后的简单几何体的三视图；(4)拼：将各个三视图拼合成组合体的三视图．2．画三视图时要注意的“两个问题”(1)务必做到“正侧一样高，正俯一样长，俯侧一样宽”．(2)把可见轮廓线画成实线，不可见轮廓线要画成虚线，重合的线只画一条．跟踪训练2．螺栓是棱柱和圆柱构成的组合体，如图，画出它的三视图．1．如何由三视图确定几何体的长、宽、高？2．如图所示的三视图，其几何体是什么？其正视图、侧视图中的三角形的腰是几何体的侧棱长吗？例3(1)若一个几何体的正视图和侧视图都是等腰三角形，俯视图是带圆心的圆，则这个几何体可能是()A．圆柱B．三棱柱C．圆锥D．球体(2)若某几何体的三视图如图所示，则这个几何体的直观图可以是()A B C D【规律方法】由三视图确定几何体一般分两步：第一步：通过正视图和侧视图确定是柱体、锥体还是台体．若正视图和侧视图为矩形，则原几何体为柱体；若正视图和侧视图为等腰三角形，则原几何体为锥体；若正视图和侧视图为等腰梯形，则原几何体为台体．第二步：通过俯视图确定是多面体还是旋转体．若俯视图为多边形，则原几何体为多面体；若俯视图为圆，则原几何体为旋转体．跟踪训练3．根据下列图中所给出的几何体的三视图，试画出它们的形状．①②课堂小结1．三视图的正视图、侧视图、俯视图是分别从几何体的正前方、正左方、正上方观察几何体画出的轮廓线，画几何体三视图的要求是正视图、俯视图长对正，正视图、侧视图高平齐，俯视图、侧视图宽相等，前后对应，画出的三视图要检验是否符合“长对正、高平齐、宽相等”的基本特征．2．画组合体的三视图的步骤特别提醒：画几何体的三视图时，能看见的轮廓线和棱用实线表示，看不见的轮廓线和棱用虚线表示．当堂达标1．中心投影的投影线()A．相互平行B．交于一点C．是异面直线D．在同一平面内2．如图网格纸的各小格都是正方形，粗实线画出的是一个几何体的三视图，则这个几何体是()A．三棱锥B．三棱柱C．四棱锥D．四棱柱3．一个正三棱柱(俯视图为正三角形)的三视图如图所示，则这个三棱柱的高和底面边长分别为________．4．画出如图所示的几何体的三视图．参考答案新知初探1．影子投影线投影面一点一点平行平行正对2.思考：[提示]正确．由画三视图的规则要求可知正确．初试身手1．【答案】A【解析】根据中心投影的概念可知A不是中心投影．2．【答案】A【解析】矩形的投影可以是线段，矩形，平行四边形，但不会是梯形．3．【答案】棱台【解析】从俯视图来看，上、下底面都是正方形，但大小不一样，可以判断是棱台．4．【答案】③④【解析】①③④的正视图均是长方形，②是等腰三角形．合作探究【解析】矩形的平行投影可能是线段、平行四边形或矩形，梯形的平行投影可能是线段或梯形，两条相交直线的投影还是相交直线．因此A、B、C均错，故D正确．(2)【答案】A【解析】由正投影的定义知，点M、N在平面ADD1A1上的正投影分别是AA1、DA的中点，D在平面ADD1A1上的投影还是D，因此A正确．跟踪训练1．【答案】B【解析】本题主要考查对中心投影的理解．根据题意画出图形，如图所示．由图易得OAOA′＝ABA′B′＝OBOB′＝BCB′C′＝OCOC′＝ACA′C′，则△ABC∽△A′B′C′.【解析】依题意，侧视图中棱的方向是从左上角到右下角．故选B.(2) [解]①此几何体的三视图如图③所示；②此几何体的三视图如图④所示．①④跟踪训练2．[解]它的三视图如图所示．类型3由三视图还原几何体1．[提示]由正视图可确定几何体的长、高；由俯视图可确定几何体的宽．2．[提示]由三视图可知，该几何体为正四棱锥，如图所示．正视图、侧视图中三角形的腰长不是四棱柱的侧棱长，应为四棱椎的侧面高线．【例3】【答案】(1) C【解析】正视图和侧视图都是等腰三角形，俯视图是带圆心的圆说明此几何体是圆锥．(2)【答案】D【解析】对于选项A，B，正视图均不符合要求；对于选项C，俯视图显然不符合要求．只有D符合要求．跟踪训练3．[解]由三视图的特征，结合柱、锥、台、球及简单组合体的三视图逆推．图①对应的几何体是一个正六棱锥，图②对应的几何体是一个三棱柱，则所对应的空间几何体的图形分别如下：当堂达标1．【答案】B【解析】由中心投影的定义知，中心投影的投影线交于一点，故选B.2．【答案】B【解析】由题意知，该几何体的三视图为一个三角形，两个四边形，经分析可知该几何体为三棱柱．3．【答案】2，4【解析】由正三棱柱三视图中的数据，知三棱柱的高为2，底面边长为23×23＝4.4．[解]该几何体的三视图如图所示．。

人教版九年级下册第29章《投影与视图》导学案[29.1.1 平行投影与中心投影]1.了解投影、投影线、投影面、平行投影和中心投影的概念. (重点)2.了解平行投影和中心投影的含义、特征、区别与联系. (难点)3.能利用平行投影和中心投影的相关知识解决实际问题. (难点)情境引入观察下列图片你发现了什么共同点？知识精讲投影的概念你知道物体与影子有什么关系吗？【归纳】一般地，用光线照射物体，在某个平面 (地面、墙壁等) 上得到的影子叫做物体的投影.照射光线叫做投影线，投影所在的平面叫做投影面.【针对练习】把下列物体与它们的投影用线连接起来：平行投影观察下列图片,你认为太阳光线有什么特征？________________________________________________________________________.【归纳】由平行光线形成的投影叫做平行投影.典例解析【例1】某校墙边有甲、乙两根木杆.已知乙杆的高度为1.5m.(1) 某一时刻甲木杆在阳光下的影子如下图所示，你能画出此时乙木杆的影子吗？(2) 当乙木杆移动到什么位置时，其影子刚好不落在墙上？(3) 在(2)的情况下，如果测得甲、乙木杆的影子长分别为1.24m和1m，那么你能求出甲木杆的高度吗?中心投影由同一点 (点光源) 发出的光线形成的投影叫做中心投影.例如：物体在灯泡发出的光照射下形成影子就是中心投影.【针对练习】请你分别指出下面的例子属于什么投影？____________ ____________ ____________ ____________ 典例解析确定下图路灯灯泡所在的位置.【归纳】平行投影和中心投影有什么区别和联系呢?1.下列物体的影子中，不正确的是 ( )2. 下面属于中心投影的是 ( )A. 太阳光下的树影B. 皮影戏C. 月光下房屋的影子D. 海上日出3. 晚上，人在马路上走过一盏路灯的过程中，其影子长度的变化情况是( )A. 先变短后变长B. 先变长后变短C. 逐渐变短D. 逐渐变长4. 小玲和小芳两人身高相同，两人站在灯光下的不同位置，已知小玲的影子比小芳的影子长，则可以判定小芳离灯光较______.（填“远”或“近”） .5.小亮在上午8时、9时30分、10时、12时四次到室外的阳光下观察广场的旗杆随太阳转动的情况，无意之中，他发现这四个时刻广场的旗杆在地面上的影子的长度各不相同，那么影子最长的时刻为 .6. 将一个三角形放在太阳光下，它所形成的投影的形状是_____________．7. 小华在不同时间于天安门前拍了几幅照片，下面哪幅照片是小华在下午拍摄的？(天安门是坐北向南的建筑.)8. 确定图中路灯灯泡的位置，并画出小赵在灯光下的影子．。

数学备课大师【全免费】第五章投影与视图1.经历有关投影与视图的实践和探索的过程,进一步积累数学活动经验,增强动手实践能力,发展空间观念.2.通过背景丰富的实例,了解中心投影和平行投影的概念.3.会画圆柱、圆锥、球、直棱柱及简单组合体的三种视图,能判断简单物体的视图,并会根据视图描述简单的几何体.通过实例,了解视图在现实生活中的应用.1.积极参与认识投影与视图的数学活动,对投影与视图有好奇心和求知欲.2.敢于发表自己的想法、提出质疑,养成独立思考、合作交流等学习习惯.本章首先从物体在日光或灯光下的影子说起,引出投影、平行投影、中心投影、正投影等概念,并通过教学理解,让学生了解到中心投影是由同一个点发出的光线形成的投影,之后又通过问题解决,让学生认识到物体在阳光下的不同时刻,不仅影子的大小,而且影子的方向也在变化.对物体的正投影的分析,提升对物体三视图的认识和将立体图形平面化的能力,进一步研究了圆柱、圆锥、球、三棱柱、四棱柱以及组合体的三视图,并揭示出三视图在度量上的联系,长对正,高平齐,宽相等,这是本章的重点,这些内容与培养空间想象能力有直接的关系.本章还运用大量的例子,讲述了看得见的棱画成实线,因被其他部分遮挡而看不见的棱画成虚线,这部分是学习的难点.【重点】物体的三视图.【难点】三视图和实物图形的相互转化.1.根据本章内容的特点,在教学过程中采取多种多样的实践活动,在活动中促进学生对有关内容的理解,增强学生合作交流的意识和能力,同时进一步发展学生的空间观念.2.在太阳光和影子的教学中,让学生尽可能体会物体在阳光下形成的不同影子,并借助具体操作,观察影子在不同时刻的方向和大小等特征的变化.3.在视图部分的教学中,要注意引导学生对实物进行合理的抽象和想象,生活中的物体形状各异,但它们并不是标准的几何体,因而画实物的视图时,必须对实物进行合理的想象,抽象出相应的几何体.4.在画直三棱柱、直四棱柱时,要引导学生分析各个面间的位置关系,从而确定棱的位置关系,并区分视图中的实线与虚线.1投影2课时2视图3课时1投影认识投影的两种基本形式.通过生活情境体验两种不同的投影.体验用投影知识解决问题的乐趣.【重点】认识中心投影和平行投影.【难点】用投影知识解决简单的生活问题.第课时了解投影及中心投影的含义.1.通过皮影和手影,使学生体会中心投影在现实生活中的广泛应用,从而建立学生对中心投影的几何直观认识.2.通过观察、想象,能根据灯光来辨别物体的影子,从而掌握中心投影条件下物体与其投影之间的相互转化.运用中心投影这一概念解决实际问题的过程中,认识中心投影应用广泛的特点,体会中心投影的价值,并在学习过程中感受成功的喜悦.【重点】利用中心投影解决实际问题.【难点】利用中心投影解决实际问题.【教师准备】生活中与投影有关的几张情境图片.演示用的手电筒、铁架台、小木棒、纸片(三角形与矩形两种)等用具.【学生准备】划分好合作交流小组.导入一:下面是两棵小树在同一时刻的影子,请在图中画出形成影子的光线.导入二:在日常生活中,我们可以看到各种各样的影子,比如,当太阳光照射在窗框、长椅等物体上时,会在墙或地面上留下影子;而皮影和手影都是在灯光照射下形成的影子,如图所示.一、认识中心投影【教师活动】下面请同学们以小组为单位,做如下的实践活动,并回答问题.(1)将事先准备好的手电筒固定在铁架台上,打开手电筒,改变小木棒、纸片的摆放位置和方向,它们的影子分别发生了怎样的变化?(2)分别固定小木棒和纸片,改变手电筒的摆放位置和方向,它们的影子分别发生了怎样的变化?(3)小木棒影子的长度与小木棒的长度相同吗?(4)三角形纸片影子的大小与原来的大小相同吗?形状相同吗?三角形纸片的影子可能是一条线段吗?(5)矩形纸片影子的大小与原来的大小相同吗?形状相同吗?矩形纸片的影子可能是一条线段吗?可能是平行四边形吗?【学生活动】学生以小组为单位,完成上面的实践活动,并回答上述问题.【教师总结】(1)物体在光线的照射下,会在地面或其他平面上留下它的影子,这就是投影现象.影子所在的平面称为投影面.(2)探照灯、手电筒、路灯和台灯的照射光线可以看成是从一点发出的,物体经这样的光线照射所形成的投影称为中心投影.[设计意图]通过小组活动,使学生体会在点光源下物体影子的变化情况.二、例题讲解[过渡语]刚才我们通过实践,总结出灯光的光线可以看成是从一点发出的,由此可知,在同一灯光下物体的影子与物体上对应点的连线肯定过灯泡所在的位置.现在同学们比一比谁理解得更透彻吧!确定下面图中路灯灯泡所在的位置.〔解析〕在灯光下,有两个高度不同的物体所形成的影子,路灯的位置就在影子的顶端和物体顶端的连线上,很显然,一条这样的连线是无法确定灯光的具体位置的.同样的道理,另外一个物体影子的顶端和物体顶端的连线,与前面连线的交点,就是图中路灯灯泡所在的位置.解:如图所示,过一根木杆的顶端及其影子的顶端画一条直线,再过另一根木杆的顶端及其影子的顶端画一条直线,两直线相交于点O,点O就是路灯灯泡所在的位置.[知识拓展](1)生活中能形成中心投影的点光源主要有探照灯、手电筒、路灯、台灯、投影仪、放映机等.(2)中心投影的光线相交于同一点,这一点就是光源.中心投影的性质:物体上的点和影子的对应点的连线交于一点(光源).如图所示,A'B'是AB的影子,点A的影子是点A',点B的影子是点B',则光源在光线AA'上,光源也在光线BB'上,所以光线AA',BB'相交于光源点O处.从一点出发的光线所形成的投影称为中心投影.1.下列说法是关于中心投影的有()①人在路灯下形成的影子;②投影仪出示的教材图片;③小明在台灯下学习的身影;④舞台上表演的皮影戏.A.①②③④B.②③④C.①③④D.①②④解析:根据中心投影的定义可知①②③④都正确.故选A.2.若小明拿一个等边三角形的木框在灯下玩,则该木框在地面上形成的投影不可能是()解析:由中心投影的性质可知所形成的投影不可能是一点.故选B.第1课时1.认识中心投影2.例题讲解一、教材作业【必做题】教材第127页随堂练习.【选做题】教材第128页习题5.1的2题.二、课后作业【基础巩固】1.经过下列光源照射所形成的投影不是中心投影的是()A.探照灯B.太阳C.手电筒D.路灯2.已知小明比小强高,那么在同一路灯下 ()A.小明的影子比小强的影子长B.小明的影子比小强的影子短C.小明的影子与小强的影子一样长D.无法判断谁的影子长3.一个人晚上迎着路灯走时,他的影长的变化为()A.由长变短B.由短变长C.保持不变D.不能确定【能力提升】4.某时刻两根木棒在同一平面内的影子如下图所示,此时第三根木棒的影子表示正确的是()5.如下图所示,已知李明的身高为1.8 m,他在路灯下的影长为2 m,李明距路灯杆底部3 m,则路灯灯泡距地面的高度为m.【拓展探究】6.如右图所示,在一间黑屋子里用一盏白炽灯照一个球.(1)球在地面上的投影是什么形状?(2)当把白炽灯向上远移时,投影的大小会怎样变化?7.某学习小组学习了利用物体的影子测量物体的高之后,发现了建筑物AB被某灯塔上的两个位置不同的灯光照射的影子BC和BD,这个学习小组测得两个影长的差DC=10米,并且测得光线AD与地面所成的角为30°,光线AC与地面所成的角为45°(如图所示),求建筑物AB的高.【答案与解析】1.B2.D(解析:路灯光线的投影是中心投影,在灯光下,直立物体的影子与物体的高度不成正比例.)3.A4.D(解析:先画出形成这两个影子的光线,得到它们交于一点,从而判断出这是中心投影,过交点与第三根木棒的顶端画直线,并交平面于一点,该点为第三根木棒的影子的顶端,与木棒的底端连接,就得到第三根木棒的影子.比较A,B,C,D四个选项,得出D正确.)5.4.5(解析:根据题意,利用三角形相似求解.)6.解:(1)投影是圆形. (2)投影会变小.7.解:设建筑物AB的高为x米,则BC=x米,DB=(x+10)米,AD=2x米,∴x2+(x+10)2=4x2,得x=5+5或x=5-5(舍去),则建筑物AB的高为(5+5)米.灯光与影子在日常生活中有着非常广泛的应用,而本节课是学生在学习过程中第一次体会投影和中心投影这一概念,本节课的目的在于让学生在简单的实践活动基础上,将“灯光与影子”“投影”“中心投影”这些抽象的概念联系起来,从而激发学生的学习兴趣.现代生活中,电灯无疑已成为了人类生活中必不可少的设施.无论是在家里、在学校,还是在马路上,每当夜幕降临,一盏盏灯总会给人们带来光亮.由于电灯就存在于学生的身边,所以学生比较容易掌握本节课的内容.因此在处理相关内容的时候,可以再简单些.学生在解决实际问题时,应该留给学生更多的探索合作时间,这样可以调动学生主动学习的热情.随堂练习(教材第127页)2.解:(1)如图所示,点A就是路灯灯泡所在的位置.(2)线段BC就是婷婷的影长.习题5.1(教材第128页)1.解:(1)如图所示,点O为灯泡所在的位置. (2)如图所示,AB为表示小赵身高的线段.2.解:他到灯杆的距离越近,影子的长度就越短,他到灯杆的距离越远,影子的长度就越长.3.解:如图所示,路灯杆AB,在灯光下,一人在点D处测得自己的影长DF=a,沿BD 方向到达点F处再测得自己的影长FG=b,若此人的身高为c,可得路灯灯泡的高度为.原理如下:由题意可知CD∥AB,∴.∵EF∥AB,∴.∵CD=EF,∴,即,解得BF=.∴,解得AB=.一天晚上,李明和张龙利用灯光下的影子来测量一路灯D的高度,如图所示,当李明走到点A处时,张龙测得李明直立时身高AM与其影子长AE正好相等,接着李明沿AC 方向继续向前走,走到点B处时,测得李明直立时身高BN的影子恰好是线段AB,并测得AB=1.25 m.已知李明直立时身高为1.75 m,求路灯的高CD.(结果精确到0.1 m)解:设路灯的高CD为x m.∵AM⊥EC,CD⊥EC,BN⊥EC,EA=MA,∴MA∥CD,BN∥CD,∴EC=CD=x m,ΔABN∽ΔACD,∴,即,解得x=6.125≈6.1.∴路灯的高CD约为6.1 m.第课时经历太阳光下投影的探索过程,了解平行投影、正投影的含义.1.通过观察、想象,了解不同时刻物体在太阳光下形成的影子的大小和方向是不同的这一过程,进一步发展学生的空间观念.2.通过综合应用中心投影、平行投影解决实际问题的过程,增强学生的应用意识,提高学生的实践能力.在运用平行投影这一概念解决实际问题的过程中,鼓励学生敢于发表自己的想法,通过积极参与数学活动,进一步增强学生对数学的学习兴趣.【重点】利用平行投影解决实际问题.【难点】利用平行投影解决实际问题.【教师准备】教材情境和例题图片.【学生准备】小木棒若干根,三角形纸片一张、矩形纸片一张.导入一:下面是两棵小树在某时刻的影子,请在图中画出形成树影的光线.它们是太阳的光线?还是灯光的光线?导入二:下图的影子是在太阳光下形成的?还是在灯光下形成的?画出同一时刻旗杆的影子(用线段表示),并与同伴交流这样做的理由.一、平行投影和正投影【教师活动】物体在太阳光下形成的影子与灯光下形成的影子有什么不同呢?取若干根小木棒及三角形、矩形纸片,观察它们在太阳光下的影子,请同学们按要求完成实践活动:(1)固定投影面,改变小木棒、纸片的摆放位置和方向,观察物体的影子发生的变化;(2)分别固定小木棒和纸片,改变投影面摆放的位置和方向,观察物体的影子发生的变化.问题(1)小木棒影子的长度与小木棒的长度相同吗?(2)三角形纸片影子的大小与原来的大小相同吗?形状相同吗?它的影子可能是一条线段吗?(3)矩形纸片影子的大小与原来的大小相同吗?形状相同吗?它的影子可能是一条线段吗?可能是平行四边形吗?【学生活动】学生们以小组为单位,完成上面的实践活动.【教师总结】太阳光线可以看成平行光线,平行光线形成的投影称为平行投影.平行光线与投影面垂直的投影称为正投影.[设计意图]通过具体操作,使学生体会在平行光线下物体影子的变化情况.【教师活动】下列三幅图是在我国北方某地某天上午不同时刻的同一位置拍摄的.在三个不同时刻,同一棵树的影子长度不同,请将它们按拍摄的先后顺序进行排列,并说明你的理由.【学生活动】学生先自己判断,再小组讨论.【教师活动】在同一时刻,大树和小树的影子与它们的高度之间有什么关系?与同伴进行交流.【学生活动】学生们在小组中讨论得出结论:大树高度与其影子长之比等于小树高度与其影子长之比.[设计意图]让学生在小组合作探究中总结出规律,培养学生的合作意识和归纳整理的能力.二、例题讲解墙边有甲、乙两根木杆,已知乙木杆的高度为1.5 m.(1)某一时刻甲木杆在阳光下的影子如图①所示,你能画出此时乙木杆的影子吗?(2)在图①中,当乙木杆移动到什么位置时其影子刚好不落在墙上?(3)在(2)的情形下,如果测得甲、乙木杆的影子长分别为1.24 m和1 m,那么你能求出甲木杆的高度吗?〔解析〕这里首先要明确投影的性质是平行投影,然后利用图形相似的知识进行解答.解:(1)如图②所示,连接DD',过点E作DD'的平行线,交地面于点E'.BE'就是乙木杆的影子.(2)如图③所示,平移由乙木杆、乙木杆的影子和太阳光线所构成的图形(ΔBEE'),直到乙木杆影子的顶端E'抵达墙根为止.(3)因为ΔADD'∽ΔBEE',所以,即.所以甲木杆的高度为AD==1.86(m).[知识拓展](1)在太阳光下,物体影子的长短变化规律:从早晨到正午,影子逐渐变短;从正午到黄昏,影子逐渐变长.(2)平行投影的性质:在平行光线下,物体上的点和影子上的对应点的连线互相平行.如图所示的AB的平行投影,其影子为AB',影子上点B',C'分别是物体上B,C的对应点,所以光线的传播方向为B→B',C→C'.因为光线为平行光线,所以BB'∥CC'.1.投影及平行投影:物体在光线的照射下,会在投影面上留下它的影子,这就是投影现象.物体在平行光的照射下所形成的投影称为平行投影.2.平行投影的规律:(1)物体在平行光线下形成的影子随着物体与投影面的位置的改变而改变.(2)物体上平行线条的投影互相平行或在同一直线上.(3)在不同时刻,同一物体影子的方向和大小都是不同的.就北半球而言,从早到晚影子的指向是:西→西北→北→东北→东,其长度的变化为:长→短→长.(4)在同一时刻,不同物体的高度与其影长之比相等.1.如图所示的是几位同学画出的两根并立的木杆某一时刻在太阳光线下的影子,认真结合平行投影的特征辨别,其中有误的是()A.①②B.①④C.①③D.②④解析:①中影子不平行,④中短杆的影长比长杆的长,故①④有误.故选B.2.小亮的身高是1.7 m,他的影长是2 m,同一时刻学校旗杆的影长是10 m,则旗杆的高是.解析:设旗杆的高为x m,则有,解得x=8.5.故填8.5 m.3.如图所示的是我国北方某地一棵树在一天中的不同时刻影子的变化情况,仔细观察后回答下列问题.(1)说出这五张图片所对应时间的先后顺序;(2)根据生活经验,谈谈由早到晚该地物体影子的长短变化规律.解:(1)对应时间先后顺序分别是(b)(d)(a)(c)(e).(2)上午太阳光照射物体产生的影子较长,后逐渐变短,到中午最短,到下午又逐渐变长.第2课时1.平行投影和正投影2.例题讲解一、教材作业【必做题】教材第132页随堂练习.【选做题】教材第133页习题5.2的2题.二、课后作业【基础巩固】1.下列图形中,能表示两棵小树在同一时刻阳光下的影子的是()2.某天同一时刻的太阳光下,甲同学测得2 m长的测竿在地面上的影长为1.6 m,乙同学测得一棵大树在地面上的影长为19.2 m,则大树的高为()A.20 mB.24 mC.26 mD.30 m3.在某天同一时刻的阳光下小明的影子比小强的影子长,则可以说明()A.小明比小强高B.小明比小强矮C.小明和小强一样高D.无法判断谁高4.(2013·南宁中考)小乐用一块长方形硬纸板在阳光下做投影试验,通过观察,发现这块长方形硬纸板在平整的地面上不可能出现的投影是()A.三角形B.线段C.矩形D.平行四边形【能力提升】5.“玫瑰花园”小区有两栋坐北向南的8层楼房,两栋楼房在南北方向线上,且它们之间的距离是5米,平均每层3.5米.当太阳光线与地面成60°角时,张老师住在北边一栋的7楼,此时他能否在自家的阳台上晒太阳?6.如图所示,AB和DE是直立在地面上的两根立柱.AB=5 m.某一时刻AB在阳光下的投影BC=3 m.(1)请你在图中画出此时DE在阳光下的投影;(2)在测量AB的投影时,同时测量出DE在阳光下的投影长为6 m,求DE的长.【拓展探究】7.如图所示,有两根木杆,甲杆长80 cm,乙杆长60 cm.某一时刻,甲、乙两杆均垂直于地面,甲杆的影长是40 cm,乙杆在墙面上的影长是10 cm,乙杆的底端D离墙脚的距离是多少?【答案与解析】1.A(解析:由平行投影的定义及性质可知A正确.)2.B3.A(解析:由平行投影的性质可知小明比小强高.)4.A5.解:能.如右图所示,AB为第一栋楼,CD为张老师所住的楼,AF为太阳光线,根据题意并结合图形可知:.∵AB=3.5×8=28(米),DE=FD,且BE=BD+DE=5+FD,∴FD=28×,得FD=28-5≈19.3(米).∵张老师住7楼,3.5×6=21(米)>19.3(米),∴张老师能在自家的阳台上晒太阳.6.解:(1)连接AC,过点D作DF∥AC,交直线BC的延长线于F,线段EF即为DE 的投影. (2)∵AC∥DF,∴∠ACB=∠DFE.∵∠ABC=∠DEF=90°,∴ΔABC∽ΔDEF,∴,∵EF=6 m,AB=5 m,BC=3 m,∴DE=10 m.7.解:设乙杆的底端D离墙脚的距离为x cm,由题意知,解得x=25.故乙杆的底端D离墙脚的距离为25 cm.本课是在学生学习了投影和中心投影这两个概念后,再一次给出了平行投影和正投影的概念.本课时的目的在于让学生通过众多实例进一步学习物体在太阳光下所形成的影子的大小、形状、方向等几何知识.由于太阳光与影子是日常生活中的常见现象,学生在其他课程的学习中已经积累了物体在太阳光下形成的影子的有关知识.因此在这一点上比较成功.和上一个课时相比,本课时的内容难度要大一些,仅仅依靠学生的想象力,还无法解决全部问题,因此教师应利用课堂时间组织学生动手实践,去体会太阳光与影子之间的关系.这一点在教学中体现的不够充分.准备一个小立方体,让学生体验在两种投影下的不同形状,这样可以加深学生对不同投影概念的认识,并能够比较概念之间的区别.随堂练习(教材第132页)解:如图所示,甲、乙两根木杆的影子长度之比为3∶2.习题5.2(教材第132页)1.解:图(1),下午影子的长度随时间的推移越来越长,因为图(1)中的影子比图(2)中的影子长,且秦老师先参加女子200 m比赛,然后又参加女子400 m比赛,所以图(1)是参加400 m比赛的照片.2.解:教材中的图(2)可能是在太阳光下形成的影子,如图①所示,也可能是在这盏路灯下形成的影子,如图②所示.教材中的图(3)是在太阳光下形成的,如图③所示.3.提示:本题答案不唯一,不同的小组、不同的测量时间,结果会不同,但是我们可以发现相同时刻物高与影长成正比.4.解:通过动手操作,可知立方块的影子可能是四边形或六边形.很早以前,人们发现房屋、树木等物体在太阳光照射下会投出影子,这些影子的变化有一定的规律.于是便在平地上直立一根竿子或石柱来观察影子的变化,这根立竿或立柱就叫做“表”;用一把尺子测量表影的长度和方向,则可知道时辰.后来,发现正午时的表影总是投向正北方向,就把石板制成的尺子平铺在地面上,与立表垂直,尺子的一头连着表基,另一头则伸向正北方向,这把用石板制成的尺子叫做“圭”.正午时表影投在石板上,古人就能直接读出表影的长度值.经过长期观测,古人不仅了解到一天中表影在正午最短,而且得出一年内夏至日的正午烈日高照,表影最短,冬至日的正午,煦阳斜射,表影则最长.于是,古人就以正午时的表影长度来确定节气和一年的长度.譬如,连续两次测得表影的最长值,这两次最长值相隔的天数,就是一年的时间长度,难怪我国古人早就知道一年等于365天多的数值.在现存的河南登封观星台上,40尺的高台和128尺长的量天尺就是一个巨大的圭表.2视图1.会从投影的角度理解视图的概念,能说出基本几何体的三视图的形状,会画三棱柱、四棱柱的三视图.2.能根据几何体的俯视图画出其主视图和左视图.1.经历探索简单几何体及棱柱的三视图的过程,培养学生的空间想象能力及画图能力.2.经历由几何体的俯视图探索主视图和左视图的过程,进一步发展学生的推理能力和空间感.让学生在课堂活动中通过相互间的合作与交流,进一步发展学生合作交流的能力和数学表达能力.【重点】从投影的角度加深对三视图的理解,会画简单几何体的三视图,会画三棱柱、四棱柱的三视图,能进行几何体和三视图之间的相互转化.【难点】画直棱柱的三种视图要明确图中实线和虚线的区别.能根据几何体的俯视图想象其形状和大小并画出主视图和左视图.第课时了解视图及主视图、左视图、俯视图的概念.通过观察、交流、讨论等方式领会视图及三视图的含义.积累数学活动经验,增强动手实践能力,发展空间观念.【重点】视图和三视图的概念.【难点】三种视图之间的区别.【教师准备】教学用的投影图片.【学生准备】复习以往学过的简单的观察物体的知识.导入一:如图所示,假设有一束平行光线从正面投射到图中的物体上,你能想象出它在这束平行光线下的正投影吗?把你想象的正投影画出来,并与同伴交流.导入二:我们在生活中经常见到航拍的图片,其实这也可以理解为是一种视图的方式.那么,航拍可以理解成什么视图方式呢?[过渡语]工人师傅经常根据三视图的图纸加工零件,那么什么叫做三视图呢?一、三视图的定义。

师：观察下列图片中的影子你发现了什么共同点？生：物体在日光或灯光的照射下，会在地面、墙壁等处形成影子。

师：影子的形成与什么有关？生：影子与物体形状和光线照射方式有关。

师：本节课我们学习平行投影、中心投影和正投影的相关知识。

师：一般地，用光线照射物体，在某个平面 (地面、墙壁等) 上得到的影子叫做物体的投影。

照射光线叫做投影线，投影所在的平面叫做投影面。

师：指出右侧图形的投影、投影线、投影面？生：积极回答问题。

师：由平行光线形成的投影叫做平行投影。

【师生互动】教师由多媒体展示平行投影，加深理解与记忆。

师：指出上述图形的投影、投影线、投影面？生：积极回答问题。

师：由同一点 (点光源) 发出的光线形成的投影叫做中心投影。

【师生互动】教师由多媒体展示中心投影，加深理解与记忆。

师：指出上述图形的投影、投影线、投影面？生：积极回答问题。

师：我们尝试总结平行投影与中心投影的特征。

[多媒体展示]师：尝试利用平行投影与中心投影求解例题[多媒体展示]典例1 在同一时刻的阳光下，小明的影子比小强的影子长，那么在同一路灯下（）A．小明的影子比小强的影子长 B．小明的影子比小强的影子短C．小明的影子和小强的影子一样长 D．两人的影子长度不确定变式1-1 给出下列结论正确的有（）①物体在阳光照射下，影子的方向是相同的②物体在任何光线照射下影子的方向都是相同的③物体在路灯照射下，影子的方向与路灯的位置有关④物体在光线照射下，影子的长短仅与物体的长短有关.A．1个B．2个C．3个D．4个变式1-2 如图，AB和DE直立在地面上的两根立柱，已知AB=5m，某一时刻AB在太阳光下的影子长BC=3m．1）在图中画出此时DE在太阳光下的影子EF；2）在测量AB影子长时，同时测量出EF=6m，计算DE的长．变式1-3 如图，BE，DF，MN是三根直立于地面的木杆在同一灯光下的影子，请画出第三根木杆，（画出示意图，不用写画法）下图是三角形纸板在光线照射下形成投影，其中图①与图②③的投影线有什么区别？图②③的投影线与投影面的位置关系又有什么区别？C．球的正投影一定是圆 D．圆锥的正投影一定是三角形变式2-1 直立在投影面上的圆锥的正投影是 ()A．圆 B．三角形 C．矩形 D．正方形变式2-2 木棒长为1.5m，则它的正投影的长一定（）A．大于1.5m B．小于1.5mC．等于1.5m D．小于或等于1.5m变式2-3 当棱长为20的正方体的某个面平行于投影面时，这个面的正投影的面积为（）A．20 B．300 C．400 D．600变式2-4 如图所示，一条线段AB在平面Q内的正投影为A′B′，AB＝4m，A′B′＝2√3，则AB与A′B′的夹角为( )A．45° B．30° C．60° D．以上都不对变式2-5 已知一纸板的形状为正方形ABCD如图所示．其边长为10厘米，AD、BC与投影面β平行，AB、CD与投影面不平行，正方形在投影面β上的正投影为A1B1C1D1.若∠ABB1＝45°，求投影面A1B1C1D1的面积．。

投影直观图与三视图（文理）一、学习目标：1、知识与技能：（1）能画出简单空间图形（长方体、球、圆柱、圆锥、棱柱等的简易组合）的三视图，能识别上述三视图所表示的立体模型，会用斜二测画法画出它们的直观图。

（2）会用平行投影与中心投影两种方法画出简单图形的三视图与直观图。

2、过程与方法：通过合作、探究、展示、点评培养学生的自主学习能力。

3、情感、态度、价值观：增强数学学习信心，体会数学的科学价值和美学价值，获得学习的快乐。

二、使用说明：1、导学案40分钟独立、规范完成。

2、积极探究、合作交流，大胆质疑。

三、知识梳理：1、平行投影的性质：（1）直线或线段的平行投影仍是（2）平行直线的平行投影是的直线；（3）平行于投射面的线段，它的投影与这条线段（4）与投射面平行的平面图形，它的投影与这个图形（5）在同一直线或平行直线上，两条线段平行投影的比等于正投影是指正投影除具备平行投影的性质外，还具有如下性质：（1）垂直与投射面的直线或线段的正投影是（2）垂直于投射面的平面图形的正投影是2、三视图的基本特征：3、斜二测画法的规则：四、基础训练：（1）下列说法中正确的是（）错误！未找到引用源。

正方形的平行投影一定是菱形；错误！未找到引用源。

平行四边形的平行投影一定是平行四边形；错误！未找到引用源。

三角形的平行投影一定是三角形。

（Ａ）０个（Ｂ）１个（Ｃ）２个（Ｄ）３个(2)在原来的图形中，两条线段平行且相等，则在直观图中对应的两条线段（ ）（Ａ）平行且相等（Ｂ）平行不相等（Ｃ）相等不平行（Ｄ）既不相等也不平行(3)下列说法中正确的是（ ）（A ）互相垂直的两条直线的直观图仍然是两条互相垂直的直线（B ）梯形的直观图可能是平行四边形（C ）矩形的直观图可能是梯形 （D ）正方形的直观图可能是平行四边形 五、合作、探究、展示：例1 已知直角三角形ABC,CD 为斜边AB 上的高， 试用斜二测画法画出它的直观图。

变式： 水平放置的ΔABC 的斜二测直观图如下图所示，已知3,2A C B C ''''==,则AB 边上的中线的实际长度为___________________例2如下的三个图中，上面的是一个长方体截去一个角所得多面体的直观图．它的正视图和俯视图在下面画出（单位：cm ）（Ⅰ）在正视图下面，按照画三视图的要求画出该多面体的俯视图； （Ⅱ）按照给出的尺寸，求该多面体的体积；（Ⅲ）在所给直观图中连结BC '，证明：BC '∥面EFG ．AD BX 'Y 'O 'C 'B 'A '六、课堂检测：(1)若一个几何体的主视图和左视图都是等腰三角形，俯视图是圆，则这个几何体可能是（ ）（Ａ）圆柱 （Ｂ）三棱柱 （Ｃ）圆锥 （D ）球体(2）边长为12的正三角形的直观图的面积为（ ） (A)69 (B) 618 (C) 336 (D) 636（3）如果一个几何体的三视图如图所示（单位长度：cm ），则此几何体的表面积是( )A.(20+42) cm 2B.21 cm 2C.(24+42) cm 2D.24 cm 2七、体验高考（2010北京文数）一个长方体去掉一个小长方体，所得几何体的 正（主）视图与侧（左）视图分别如右图所示，则该 几何体的俯视图为：4642 2E D ABC F G B 'C 'D '2八、课后作业1、如图所示的直观图，其平面图形的面积为（）（A）3 （B ）322（C）6 （D ）322.如图，直观图所示的平面图形是（）（Ａ）正三角形（Ｂ）锐角三角形（Ｃ）钝角三角形（Ｄ）直角三角形3.如果一个三角形的平行投影仍是一个三角形，则下列结论正确的是（）(A)内心的平行投影还是内心(B)重心的平行投影还是重心(C)垂心的平行投影还是垂心(D) 外心的平行投影还外心4．右图是一个几何体的三视图，根据图中数据，可得该几何体的表面积是（）A．9πB．10πC．11πD．12π5.（A层能力提升）一个多面体的直观图及三视图如图所示（其中M .N分别为111A B B C、的中点）.(1)求证：MN∥平面11ACC A(2)求证：MN⊥1A BC平面(3)求二面角A-1A B C的大小Y’X3CBA33俯视图正(主)视图侧(左)视图222a三视图aa1C1ABCN1BMA。
