高倍数泡沫发生器工作原理高倍数泡沫发生器工作原理？哎呀，这个可有趣了。

想象一下，站在一个盛满泡泡的地方，五光十色，像梦一样，真让人心情大好。

高倍数泡沫发生器就是用来制造这些让人心醉神迷的泡泡的家伙。

听起来简单，但其实里面有门道呢。

我们先聊聊它的构造。

你知道的，像个小机器，里面有个泵，一些管子，还有个大大的容器，装着泡沫液。

这个泡沫液可不是随便什么水，要是你用普通的水来试试，那可真是没戏。

泡沫液里面有表面活性剂，听起来高大上，其实就是让液体更容易变成泡泡的那种成分。

说到这，泡沫发生器的工作原理就开始发挥它的魔力了。

泡沫液通过泵被吸入，然后被强力喷出，瞬间变成一大堆小泡泡。

这些泡泡在空气中飞舞，像小精灵一样，真是可爱极了！泡泡的大小和数量跟泵的力量有关，越强越多。

有人可能会问，这些泡泡能坚持多久呢？哈哈，这就要看气温、湿度，还有空气流动了。

泡泡一出来就被风吹走，它们像个不愿离去的客人，留得特别久。

说到这里，大家可能会好奇，泡沫发生器在什么地方能看到呢？其实很多地方都有，游乐园、生日派对、甚至是一些展览上，都是泡泡的身影。

尤其是小朋友，看到泡泡就像看到糖果一样，兴奋得不得了。

每次看到他们抓泡泡的样子，我的心都被萌化了。

不过，你要知道，泡沫发生器不仅仅是给小孩玩的。

大人在各种活动中，也能让泡泡增添不少气氛。

比如说，婚礼上，伴随着泡泡的飞舞，真是浪漫得不行。

现在再来聊聊泡沫发生器的应用吧。

它可不仅仅是为了好玩。

很多场合都用得到，比如消防。

消防员用高倍数泡沫来灭火，那可真是一举多得。

泡沫可以覆盖在火焰上，减少氧气的供应，从而达到灭火的目的。

这样看来，泡泡不仅仅是梦幻，更是实用的小英雄呢。

又比如，在一些舞台表演中，泡泡可以增添神秘感，提升观众的体验。

想象一下，灯光一暗，舞台上飞舞着五彩的泡泡，真是美不胜收。

泡沫发生器的维护也不能忽视哦。

用久了，机器总会出现一些小问题，比如泵卡住了，或者液体不够了。

这时候就需要一些小技巧来解决了。

(长沙龙吟消防泡沫灭火设备系列说明-01006)PF4型高倍数泡沫发生器使用说明书长沙龙吟消防设备有限公司Chang Sha Long Yin Fire-Fighting Equipment Co., LTD（*************）Tel:137****7875一、产品介绍：执行标准：GB20031-2005PF4高倍数泡沫发生器是高倍数泡沫灭火系统的主要设备之一，可以用在固定灭火装置上，也可以用在移动灭火装置上，其特点是发泡量大，适宜扑灭各种不同类型的火灾。

二、工作原理PF4型高倍数泡沫灭火装置主要由贮罐、高倍数泡沫发生器、车/固定架等组成使用时先用水带的一头接在消防车或消防栓的接头上，把水带的另一头接到发生器的进水口上，然后打开消火栓，此时水通过水轮机使风轮转起来，由喷头把混合液喷到发生器的发泡网上，风轮产生的风力把附在发泡网上的泡沫液吹成大量的气泡淹没或覆盖在燃烧物的表面。

利用泡沫遮盖冷却和窒息作用达到灭火目的。

三、主要技术参数四、安装及维护保养1、安装（1）、距离泡沫发生器空气进气口端300cm以内不应有遮挡物。

（2）、在泡沫发生器的发泡网前进1m以内不应有阻碍泡沫喷放的障碍物。

（3）、用在全淹没系统的泡沫发生器，安装高度应高于泡沫设计到达的高度。

（4）、发泡网应面对保护区。

2、维护保养：（1）、经常清洁发泡网，任何时候发泡网上不许有杂物。

（2）、泡沫发生器每经过一次喷射都应用清水冲洗干净。

（3）、泡沫发生器每年检修一次，在检修组装完毕后，用1.0MPa的水压密封试验。

所有零件及连接处都不能有渗漏或明显变形。

（4）、安装好的设备不能随意拆卸，以免损失性能。

五、外形结构图。

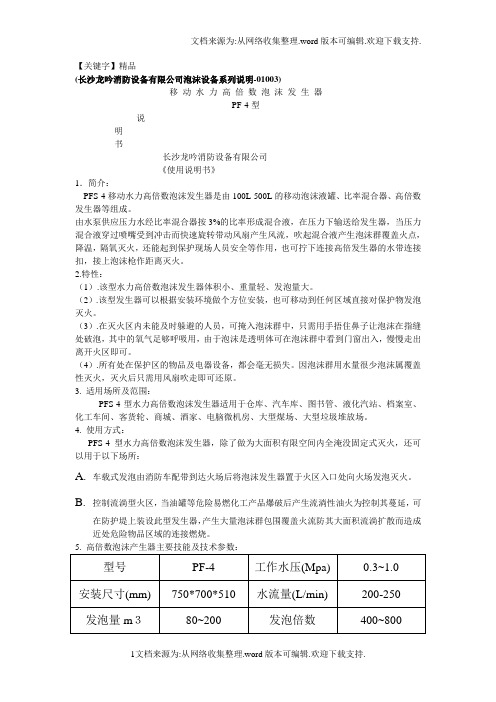

【关键字】精品(长沙龙吟消防设备有限公司泡沫设备系列说明-01003)移动水力高倍数泡沫发生器PF-4型说明书长沙龙吟消防设备有限公司《使用说明书》1．简介：PFS-4移动水力高倍数泡沫发生器是由100L-500L的移动泡沫液罐、比率混合器、高倍数发生器等组成。

由水泵供应压力水经比率混合器按3%的比率形成混合液，在压力下输送给发生器，当压力混合液穿过喷嘴受到冲击而快速旋转带动风扇产生风流，吹起混合液产生泡沫群覆盖火点，降温，隔氧灭火，还能起到保护现场人员安全等作用，也可拧下连接高倍发生器的水带连接扣，接上泡沫枪作距离灭火。

2.特性：（1）.该型水力高倍数泡沫发生器体积小、重量轻、发泡量大。

（2）.该型发生器可以根据安装环境做个方位安装，也可移动到任何区域直接对保护物发泡灭火。

（3）.在灭火区内未能及时躲避的人员，可掩入泡沫群中，只需用手捂住鼻子让泡沫在指缝处破泡，其中的氧气足够呼吸用，由于泡沫是透明体可在泡沫群中看到门窗出入，慢慢走出离开火区即可。

（4）.所有处在保护区的物品及电器设备，都会毫无损失。

因泡沫群用水量很少泡沫属覆盖性灭火，灭火后只需用风扇吹走即可还原。

3. 适用场所及范围：PFS-4型水力高倍数泡沫发生器适用于仓库、汽车库、图书管、液化汽站、档案室、化工车间、客货轮、商城、酒家、电脑微机房、大型煤场、大型垃圾堆放场。

4. 使用方式：PFS-4型水力高倍数泡沫发生器，除了做为大面积有限空间内全淹没固定式灭火，还可以用于以下场所：A.车载式发泡由消防车配带到达火场后将泡沫发生器置于火区入口处向火场发泡灭火。

B.控制流淌型火区，当油罐等危险易燃化工产品爆破后产生流淌性油火为控制其蔓延，可在防护堤上装设此型发生器，产生大量泡沫群包围覆盖火流防其大面积流淌扩散而造成近处危险物品区域的连接燃烧。

6. 使用与安装要求：（1）为了保证有效灭火，设计时应保护空间的立方面积计算配置必要数量的发生器，发生器安装高度不得低于被保护物以防止产生背压影响发生器正常发泡。

高中倍数泡沫灭火系统产品说明书一、前言高倍数、中倍数泡沫灭火系统是继低倍数泡沫灭火系统之后发展起来的新型泡沫灭火装置，具有灭火范围大、渗透性强、水渍损失小、灭火效率高等特点。

本公司是一家集消防产品科研、生产、销售、工程施工为一体的高科技企业。

本公司生产的高倍数泡沫、中倍数泡沫发生器全部采用水力驱动式，可在防护区内安装使用。

现已广泛地应用于全淹没式高倍数灭火系统，局部应用式高倍数、中倍数灭火系统和移动式高倍数、中倍数灭火系统，其中水力驱动式中倍数泡沫发生器为国际首例。

高倍数、中倍数灭火系统根据国家标准《高倍数、中倍数泡沫灭火系统设计规范》，结合已应用的实例，可适用于以下场所：1)、固体物资仓库。

如电器设备材料库、高架物资仓库、汽车库、纺织品库、橡胶仓库、烟草及纸张仓库、棉花仓库、飞机库、冷藏库等。

2)、易燃液体仓库。

如各种油库、苯储存库等。

3)、有火灾危险的工业厂房（或车间）。

如石油化工生产车间、飞机发动机试验车间、锅炉房、电缆夹层、油泵房和油码头等。

4)、地下建筑工程。

如地下汽车库、地下仓库、地下铁道、人防隧道、地下商场、煤矿矿井、电缆沟和地下液压油泵站等。

5)、各种船舶的机舱、泵舱等处所。

6)、贵重仪器设备和物品。

如计算机房、图书档案库、大型通讯机房、贵重仪器设备仓库等。

7)、可燃、易燃液体和液化石油气、液化天然气的流淌火灾。

8)、中倍数泡沫还可用于立式钢制储油罐内火灾。

二、高中倍数灭火系统简介1、高倍数灭火系统简介高倍数灭火系统根据防护区的大小和火灾发生的形式可分为全淹没式灭火系统、局部应用式灭火系统和移动式灭火系统三种类型。

1)、全淹没式灭火系统是一种用管道输送高倍数泡沫液和水，按一定的比例混合后，通过泡沫发生器，连续地将高倍数泡沫按规定的高度充满被保护的区域，并将泡沫保持所需要的时间，进行控火和灭火的固定式灭火系统。

该灭火系统特别适用于保护在不同高度上都存在火灾危险的大范围封闭空间和有固定墙或其它围挡施的场所。

公司主营：泡沫灭火装置、泡沫灭火剂、消防机器人、智能疏散系统、自动跟踪定位射流灭火装置（智能水炮）、干粉灭火系统、自动喷水灭火系统、消防炮、消防炮塔、消防阀门、消防箱、抗震支架等。

高倍数泡沫发生器（高倍数泡沫灭火装置）型号:PF高倍数分为两种：1.高倍数泡沫发生器（管网型）：供水管道已经是泡沫水混合液采用管网型的高倍数泡沫发生器。

工作原理：用0.3-1.0MPa的压力泡沫混合液驱动水轮带动风轮，混合液经过喷头把泡沫混合液以雾状形式喷向发泡网，在网的内表面形成一层薄膜，由风轮吹到网上的风，吹胀成大量的气泡，构成为高倍泡沫。

淹没或覆盖燃烧物体的表面。

利用泡沫的遮断，冷却和窒息作用达到灭火的目的。

在全淹没和局部应用高倍数泡沫灭火系统中，它固定在防火区内，达到灭火的目的。

2.高倍数泡沫灭火装置（自吸型）：在供水管道内无法提供泡沫水混合液，那么就采用高倍数泡沫灭火装置工作原理：供水设备提供0.3-1.0MPa压力水，一部分经主管道直接进入水轮机，驱动水轮旋转，并通过水轮机轴带动风轮转动。

另一部分水流经比例混合器，在喷嘴处流速急剧增大，使真空室形成真空，储罐内的高倍数泡沫液由吸液管吸入比例混合器真空室，与从喷嘴射出来的水混合，一起进入管道，再与从水轮机流出的水第二次混合，经管网通过四个喷头把泡沫混合液以雾状形式喷向发泡网，在网的内表面形成一层薄膜，由风轮吹到网上的风，吹胀成大量的气泡，构成为高倍泡沫。

淹没或覆盖燃烧物体的表面。

利用泡沫的遮断，冷却和窒息作用达到灭火的目的。

构造特点：PF系列高倍数泡沫灭火装置自带比例混合器，与泡沫液储罐吸液管直接相连，组成高倍数泡沫灭火装置，只要有压力水供给，就可以进行灭火，只用于小空间的全淹没式灭火，该装置发泡倍数高、使用方便，可根据需要选择固定式或移动式两种。

安装说明：1.距离泡沫发生器空气进口端0.3M以内不应有遮挡物。

2.在泡沫发生器的发泡网前方1M以内不应有妨碍泡沫喷放的障碍物。

高倍泡沫系统原理一、引言高倍泡沫系统是一种常用于消防灭火和工业清洗的技术，它通过产生大量的泡沫来抑制火灾或清洁表面。

高倍泡沫系统原理是其实现的基础，本文将介绍高倍泡沫系统的原理和工作过程。

二、高倍泡沫系统的构成高倍泡沫系统一般由泡沫发生器、泡沫液储存器、泡沫液供应系统和控制系统等组成。

1. 泡沫发生器：泡沫发生器是高倍泡沫系统的核心部件，它通过将泡沫液与空气混合生成泡沫。

泡沫发生器一般由喷嘴、混合器和压缩空气供应系统等组成。

2. 泡沫液储存器：泡沫液储存器用于储存泡沫液。

泡沫液是由水和泡沫剂按一定比例混合而成的，其中泡沫剂是产生泡沫的关键。

3. 泡沫液供应系统：泡沫液供应系统用于将储存的泡沫液输送到泡沫发生器。

它一般由泵、管道和阀门等组成。

4. 控制系统：控制系统用于控制高倍泡沫系统的工作。

它可以根据需要调节泡沫液的流量和压力，以及控制泡沫发生器的开关。

三、高倍泡沫系统的工作原理高倍泡沫系统的工作原理可以简单描述为以下几个步骤：1. 储存泡沫液：首先，将泡沫液储存在泡沫液储存器中。

泡沫液一般由水和泡沫剂按一定比例混合而成，泡沫剂是产生泡沫的关键。

2. 供应泡沫液：然后，通过泡沫液供应系统将储存的泡沫液输送到泡沫发生器。

泡沫液流经泵、管道和阀门等部件，最终到达泡沫发生器。

3. 产生泡沫：当泡沫液到达泡沫发生器时，通过喷嘴将泡沫液喷射出来，同时通过混合器与压缩空气充分混合。

在混合的过程中，泡沫剂会发生物理变化，产生大量的气泡，从而形成泡沫。

4. 抑制火灾或清洁表面：最后，产生的泡沫通过喷射口喷射到火灾现场或需要清洁的表面。

泡沫具有很好的隔热和隔氧性能，可以有效抑制火势的蔓延。

同时，泡沫还可以吸附表面的污垢，达到清洁的效果。

四、高倍泡沫系统的优势高倍泡沫系统具有以下几个优势：1. 高效性：高倍泡沫系统可以在短时间内产生大量的泡沫，有效抑制火灾或清洁表面。

2. 节水节液：由于泡沫系统可以产生大量的泡沫，相比传统的水雾灭火系统，节水节液效果更好。

泡沫产⽣器结构尺⼨及安装⽰意图1
⼀、PC产⽣器安装⽰意图
图1 产⽣器结构图
1、导流板组
2、喷管组（⽤户⾃制）
3、壳体组
说明：
1、壳体组（其中包括喷嘴、密封玻璃等）：⽤于确定混合液量⼤⼩、吸进空⽓产⽣泡沫。

2、导流板组：安装于罐体内，使泡沫能沿储罐内壁流淌到燃烧液⾯上。

3、喷管组（⽤户⾃制件）：将泡沫由壳体传送⾄罐壁内；（参考图2其中焊接法兰3、连接垫⽚由⼚家提供，其余⽤户现场⾃制）。

图1喷管组结构图（⽤户现场⾃制）
1、*喷管弯头（1.5D）
2、*长喷管
3、PN0.6MPa板式平焊钢制管法兰(HG20593-97)
4、垫⽚
5、*PN0.6MPa螺纹钢制管法兰(HG20598-97)
6、*垫⽚
7、*PN0.6MPa板式平焊
钢制管法兰(HG20593-97) 8、喷⼝弯头(1.5D) 9、*进⼝管（带*号为⽤户⾃备）
4、产⽣器进⼝端（⽤户⾃制件）：系统管⽹与壳体相连接件，内锥螺纹直通管接头连接；可⽤螺纹弯头与管道连接（制作尺⼨以产品说明书作为参考）。
