高、中倍数泡沫灭火系统工程概况

高、中、低倍数泡沫灭火系统分类应用探讨2-24消防泡沫灭火系统按发泡倍数分类为：低倍数泡沫灭火系统，发泡倍数低于20倍；中倍数泡沫灭火系统，发泡倍数20~200倍；高倍数泡沫灭火系统，发泡倍数200~1000倍。

一、低倍数泡沫灭火系统：低倍数泡沫灭火系统按使用方式的不同分类为：低倍数泡沫灭火系统、泡沫喷淋灭火系统。

低倍数泡沫灭火系统适用于加工、储存、装卸、使用甲（液化烃除外）、乙、丙液体的场所。

如：油田、炼油厂、化工厂、码头、地下车库、飞机库、机场、燃油锅炉房等场所。

1.低倍数泡沫灭火系统低倍数泡沫灭火系统主要由消防水泵、压力式泡沫比例混合装置、瑞港消防、泡沫产生器、雨淋阀、及其它阀门和管件等组成。

当一定压力的消防水经泡沫比例混合装置与泡沫灭火剂混合后，形成一定比例的泡沫混合液，经泡沫产生器生成空气泡沫，由泡沫喷口沿罐壁淌下，覆盖燃烧液体表面，从而窒息灭火。

2.泡沫喷淋灭火系统（泡沫-水喷淋自动灭火系统）在自动喷水灭火系统中配置可供给泡沫混合液的泡沫比例混合装置，组成既可喷水又可喷泡沫的固定灭火系统。

它可以是开式系统，也可以是闭式系统。

广州瑞港消防设备有限公司生产的这种系统在深圳用得比较早，当有火灾发生时，安装于保护区的火灾探测器有信号传至控制柜，闭式喷头的玻璃球破裂喷水，此时，手动或自动开启雨淋阀、消防泵、管路阀门，系统工作。

压力消防水经瑞港泡沫比例混合装置与泡沫液混合，形成一定比例的泡沫混合液，经喷头喷洒空气泡沫达到灭火效果。

泡沫喷淋灭火系统主要由消防水泵、泡沫比例混合装置、喷头、水流指示器、湿式报警阀、雨淋阀及其它阀门、管道等组成。

注：1.根据使用方式可分为：开式泡沫喷淋灭火系统和闭式泡沫喷淋灭火系统。

2.该系统喷头既可用泡沫喷头，也可用洒水喷头。

3.当选用洒水喷头时，必须使用水成膜泡沫液或成膜氟蛋白泡沫液。

4.泡沫-水喷淋联用系统也称ZP系统，ZP32即混合液流量为32L/s的自动泡沫喷淋系统。

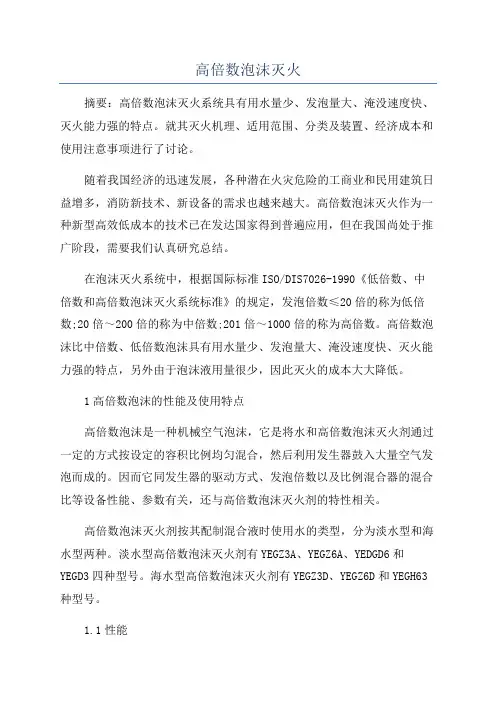

高倍数泡沫灭火摘要：高倍数泡沫灭火系统具有用水量少、发泡量大、淹没速度快、灭火能力强的特点。

就其灭火机理、适用范围、分类及装置、经济成本和使用注意事项进行了讨论。

随着我国经济的迅速发展，各种潜在火灾危险的工商业和民用建筑日益增多，消防新技术、新设备的需求也越来越大。

高倍数泡沫灭火作为一种新型高效低成本的技术已在发达国家得到普遍应用，但在我国尚处于推广阶段，需要我们认真研究总结。

在泡沫灭火系统中，根据国际标准ISO/DIS7026-1990《低倍数、中倍数和高倍数泡沫灭火系统标准》的规定，发泡倍数≤20倍的称为低倍数;20倍～200倍的称为中倍数;201倍～1000倍的称为高倍数。

高倍数泡沫比中倍数、低倍数泡沫具有用水量少、发泡量大、淹没速度快、灭火能力强的特点，另外由于泡沫液用量很少，因此灭火的成本大大降低。

1高倍数泡沫的性能及使用特点高倍数泡沫是一种机械空气泡沫，它是将水和高倍数泡沫灭火剂通过一定的方式按设定的容积比例均匀混合，然后利用发生器鼓入大量空气发泡而成的。

因而它同发生器的驱动方式、发泡倍数以及比例混合器的混合比等设备性能、参数有关，还与高倍数泡沫灭火剂的特性相关。

高倍数泡沫灭火剂按其配制混合液时使用水的类型，分为淡水型和海水型两种。

淡水型高倍数泡沫灭火剂有YEGZ3A、YEGZ6A、YEDGD6和YEGD3四种型号。

海水型高倍数泡沫灭火剂有YEGZ3D、YEGZ6D和YEGH63种型号。

1.1性能1.2使用特点1.2.1发泡量大其泡沫的气泡直径一般在10mm以上，发泡倍数一般在400倍～800倍之间。

凭借发泡量大这一优势，尽管高倍数泡沫的热稳定性稍差，泡沫易遭火焰破坏和受室外自然风的影响，但单位时间内泡沫生成量远远大于泡沫破坏量，从而可以迅速充满燃烧空间，将火焰扑灭。

1.2.2易于输送由于高倍数泡沫密度小，又有很好的流动性，因而在产生泡沫的气流作用下，通过泡沫输送带(筒)或有利地形，可以把泡沫输送到地上的一定高度、地下的一定深度或地表上较远的地方去灭火。

泡沫灭火系统（一）系统的分类及使用范围泡沫灭火系统有多种类型。

1按泡沫发泡倍数可分为：火灾、如石油、油脂物火灾，也可用于扑救木材等一般可燃固体的火灾。

氟蛋白泡沫液中含有一定量的氟碳表面活性剂，因此其灭火效率较蛋白泡沫液高，它的应用范围与蛋白泡沫液相同，显著特点是可以用液下喷射方式扑救大型储油罐等场所的火灾。

水成膜泡沫灭火剂是由氟碳表面活性剂、碳氢表面活性剂和添加剂及水组成。

灭火时，泡沫和水膜有双重灭火作用，因此优于普遍蛋白泡沫和氟蛋白泡沫液，能迅速地控制火灾的蔓延。

由于水溶性可燃液体如乙醇、甲醇、丙酮、醋酸乙脂等的分子极性较强，对一般灭火泡沫有破坏作用，一般泡沫灭火剂无法对其起作用，应采用抗溶性泡沫灭火剂。

抗溶性泡沫灭火剂对水溶性可燃、易燃液体有较好的稳定性，可以抵抗水用量和水的用量仅为低倍数泡沫灭火用量的1/20，水渍损失小，灭火效率高，灭火后泡沫易于清除。

高倍泡沫灭火系统一般可设置在固体物资仓库、易燃液体仓库、有贵重仪器设备和物品的建筑、地下建筑工程、有火灾危险的工业厂房等。

但不能用于扑救立式油罐内的火灾、未封闭的带电设备及在无空气的环境中仍能迅速氧化的强氧化剂和化学物质的火灾（如硝化纤维、炸药等）。

2按设备安装使用方式可分为：（1）固定式泡沫灭火系统固定式泡沫灭火系统由固定的泡沫液消防泵、泡沫液贮罐、比例混合器、泡沫混合液的输送管道及泡沫产生装置等组成，并与给水系统连成一体。

当发生火火系统不适用于水溶性甲、乙、丙液体固定顶储罐的灭火。

（2）半固定式泡沫灭火系统该系统有一部分设备为固定式，可及时启动，另一部分是不固定的，发生火灾时，进入现场与固定设备组成灭火系统灭火。

根据固定安装的设备不同，有两种形式：一种为设有固定的泡沫产生装置，泡沫混合液管道、阀门、固定泵站。

当发生火灾时，泡沫混合液由泡沫消防车或机动泵通过水带从预留的接口进入。

另一种为设有固定的泡沫消防泵站和相应的管道，灭火时，通过水带将移动的泡沫产生装置（如泡沫枪）与固定的管道相连，组成灭火系统。

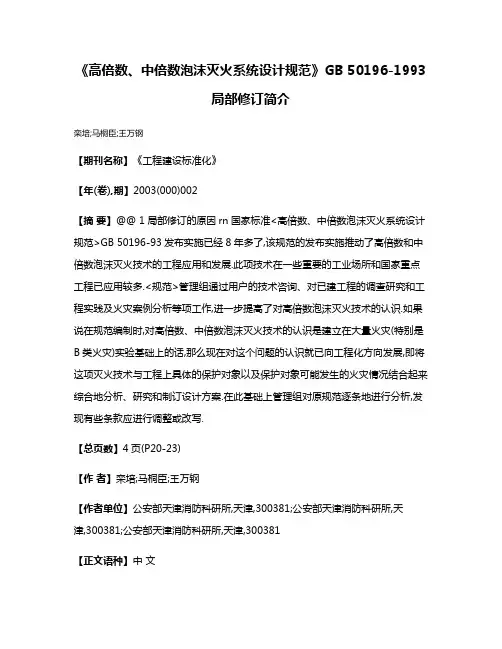

《高倍数、中倍数泡沫灭火系统设计规范》GB 50196-1993局部修订简介栾培;马桐臣;王万钢【期刊名称】《工程建设标准化》【年(卷),期】2003(000)002【摘要】@@ 1局部修订的原因rn国家标准<高倍数、中倍数泡沫灭火系统设计规范>GB 50196-93发布实施已经8年多了,该规范的发布实施推动了高倍数和中倍数泡沫灭火技术的工程应用和发展.此项技术在一些重要的工业场所和国家重点工程已应用较多.<规范>管理组通过用户的技术咨询、对已建工程的调查研究和工程实践及火灾案例分析等项工作,进一步提高了对高倍数泡沫灭火技术的认识.如果说在规范编制时,对高倍数、中倍数泡沫灭火技术的认识是建立在大量火灾(特别是B类火灾)实验基础上的话,那么现在对这个问题的认识就已向工程化方向发展,即将这项灭火技术与工程上具体的保护对象以及保护对象可能发生的火灾情况结合起来综合地分析、研究和制订设计方案.在此基础上管理组对原规范逐条地进行分析,发现有些条款应进行调整或改写.【总页数】4页(P20-23)【作者】栾培;马桐臣;王万钢【作者单位】公安部天津消防科研所,天津,300381;公安部天津消防科研所,天津,300381;公安部天津消防科研所,天津,300381【正文语种】中文【相关文献】1.高倍数泡沫灭火系统设计简介 [J], 金鹏;佟志东;王芳2.对《低倍数泡沫灭火系统设计规范》局部修订内容分析 [J], 秘义行3.低倍数,中倍数泡沫灭火系统的设计应用 [J], 刘文清4.国家标准《城市绿地设计规范》GB50420-2007（2016年局部修订版）简介[J], 朱祥明;茹雯美5.NFPA 11《低、中、高倍数泡沫灭火系统标准》 [J], 李国辉因版权原因，仅展示原文概要，查看原文内容请购买。

高倍数、中倍数泡沫灭火系统设计规范条文说明作者：四川安全文化网文章来源：四川安全文化网点击数：284更新时间：2007-04-174．2系统设计4．2．1高倍数泡沫灭火系统的计算是系统设计的重要环节。

它直接影响系统设计的成功与系统投资的多少。

本条对高佰数泡沫灭火系统设计计算的重要参数一包沫淹没深度提出了具体要求。

防护区设计采用高倍数泡沫灭火系统，就是用高倍数泡沫将被保护物全部淹没，并且还必须在最高保护物或液面上面有一定的泡沫高度，只有这样才能将火灾危险区域的空气与火焰完全隔绝，充分发挥高倍数泡沫灭火机理的全部效能，达到控火和来灭火的目的。

各国有关标准对泡沫淹没深度的规定如下：美国NFPAI IAI983标准第3．2．1条中规定：泡沫的最低淹没深度不应小于最高危险物高度的1．1倍，但是决不能小于此危险物以上FT（0．6m）。

对于可燃或易燃液体，所需要的危险物以上的泡沫淹没深度应更高些，并应通过试验确定。

1SO／D1S7076一1990标准第33．4．1条中规定：在被保护的整个面积上泡沫淹没深度未必均匀，故应有裕量，这个深度一般不应小于最高危险物高度的1．1倍，或者在最高危险物以上不小于1m，以其中较大者为准。

涉及易燃液体的地方要求的泡沫淹没深度可能更大，应通过试验确定。

英国BS5306一1989标准第19．3条中规定：对于不燃结构的封闭空间里的可燃固体，泡沫淹没深度应是以覆盖最高危险物以上1m，或最高危险物高度的1．1倍的泡沫，取其中较大者。

对于易燃液体的泡沫淹没深度由试验确定，可能它大大超过可燃固体的泡沫淹没深度。

日本消防法第十七条规定：泡沫深度是在最高危险物以上0。

5M。

参照美国先进工业发达国家的有关泡沫深度的规定，又考虑到“泡沫深度”这一能耐数对灭火系统投资深度从两方面提出的要求：一、对于A类类火灾，灭火的泡沫深度采用了NFPA11A—1983标准中规定的数据。

本条文规定了泡沫淹没深度不应小于最高保护对象高度的1。

高、中倍数泡沫灭火系统
高倍数泡沫灭火系统是指使用发泡倍数为201～1000倍泡沫灭火剂的灭火系统；中倍数泡沫灭火系统是指使用发泡倍数为21～200倍泡沫灭火剂的灭火系统。

1．高、中倍数泡沫灭火系统的类型。

高倍数泡沫灭火系统根据安装型式分为全淹没式、局部应用式和移动式三种类型；中倍数泡沫灭火系统分为局部应用式和移动式两种类型。

2．高倍数、中倍数泡沫灭火系统的组成。

1）固定安装的高倍数泡沫灭火系统的组成。

全淹没式高倍数泡沫灭火系统或固定设置的局部应用式高倍数泡沫灭火系统通常由水泵、泡沫液泵、储水设备、泡沫液储罐、比例混合器、压力开关、管道过滤器、控制箱、泡沫发生器、阀门、导泡筒、管道及其附件等组成。

2）半固定设置的局部应用式灭火系统的组成。

半固定设置的局部应用式高倍数泡沫灭火系统的组件一部分固定而另一部分组件不需要固定。

主要由泡沫发生器、压力开关、导泡筒、控制箱、管道过滤器、阀门、比例混合器、水罐消防车或泡沫消防车、管道、水带及附件等部分或全部的部件组成。

高中倍数泡沫灭火系统产品说明书一、前言高倍数、中倍数泡沫灭火系统是继低倍数泡沫灭火系统之后发展起来的新型泡沫灭火装置，具有灭火范围大、渗透性强、水渍损失小、灭火效率高等特点。

本公司是一家集消防产品科研、生产、销售、工程施工为一体的高科技企业。

本公司生产的高倍数泡沫、中倍数泡沫发生器全部采用水力驱动式，可在防护区内安装使用。

现已广泛地应用于全淹没式高倍数灭火系统，局部应用式高倍数、中倍数灭火系统和移动式高倍数、中倍数灭火系统，其中水力驱动式中倍数泡沫发生器为国际首例。

高倍数、中倍数灭火系统根据国家标准《高倍数、中倍数泡沫灭火系统设计规范》，结合已应用的实例，可适用于以下场所：1)、固体物资仓库。

如电器设备材料库、高架物资仓库、汽车库、纺织品库、橡胶仓库、烟草及纸张仓库、棉花仓库、飞机库、冷藏库等。

2)、易燃液体仓库。

如各种油库、苯储存库等。

3)、有火灾危险的工业厂房（或车间）。

如石油化工生产车间、飞机发动机试验车间、锅炉房、电缆夹层、油泵房和油码头等。

4)、地下建筑工程。

如地下汽车库、地下仓库、地下铁道、人防隧道、地下商场、煤矿矿井、电缆沟和地下液压油泵站等。

5)、各种船舶的机舱、泵舱等处所。

6)、贵重仪器设备和物品。

如计算机房、图书档案库、大型通讯机房、贵重仪器设备仓库等。

7)、可燃、易燃液体和液化石油气、液化天然气的流淌火灾。

8)、中倍数泡沫还可用于立式钢制储油罐内火灾。

二、高中倍数灭火系统简介1、高倍数灭火系统简介高倍数灭火系统根据防护区的大小和火灾发生的形式可分为全淹没式灭火系统、局部应用式灭火系统和移动式灭火系统三种类型。

1)、全淹没式灭火系统是一种用管道输送高倍数泡沫液和水，按一定的比例混合后，通过泡沫发生器，连续地将高倍数泡沫按规定的高度充满被保护的区域，并将泡沫保持所需要的时间，进行控火和灭火的固定式灭火系统。

该灭火系统特别适用于保护在不同高度上都存在火灾危险的大范围封闭空间和有固定墙或其它围挡施的场所。

中华人民共和国国家标准高倍数、中倍数泡沫灭火系统设计规范Code for desing of high & medium expansinon foam sysytemsGB 50196━93（2002年版）主编部门：中华人民共和国公安部批准部门：中华人民共和国建设部施行日期：1 9 9 4 年 8 月 1 日工程建设标准局修订公告第32号根据我部《关于印发（一九九九年工程建设国家标准制订、修订计划）的通知》（建标[1999]308号）的要求，公安部天津消防科学研究所会同有关单位对《高倍数、中倍数泡沫灭火系统设计规范》GB 50196—93进行了局部修订。

我部组织有关部门对该规范局部修订的条文进行了审查，现予批准，自2002年4月1日起施行。

该规范中涉及修改的原条文同时废止。

中华人民共和国建设部2002年3月12日关于发布国家标准《高倍数、中倍数泡沫灭火系统设计规范》的通知建标[1994]23号根据国家计委计综[1989]30号文的要求，由公安部天津消防科学研究所负责主编，会同有关单位共同编制的国家标准《高倍数、中倍数泡沫灭火系统设计规范》，已经有关部门会审。

现批准《高倍数、中倍数泡沫灭火系统设计规范》GB 50196—93为强制性国家标准，自1994年8月1日起施行。

中华人民共和国建设部1993年12月30日目次1 总则 (6)2 术语、符号 (6)2.1 术语 (6)2.2 符号 (7)3 基本规定 (8)3.1 系统型式的选择 (8)3.2 泡沫液的选择、贮存和泡沫混合液的配制 (9)3.3系统组件 (10)4 高借数泡沫灭火系统 (11)4.1 一般规定 (11)4.2 系统设计 (12)4.3 系统组件 (14)4.4 探测、报警与控制 (16)5 中倍数泡沫灭火系统 (16)5.1 系统设计 (16)5.2 系统组件 (18)附录A 本规范用词说明 (19)附加说明 (20)1 总则1.0.1为合理地设计高倍数、中倍数泡沫灭火系统，减少火灾危害，保护人身和财产的安全，制定本规范。

泡沫灭火系统详细介绍：泡沫灭火系统泡沫分为低倍数泡沫和高、中倍数泡沫三类。

低倍数泡沫是指泡沫混合液吸入空气后，体积膨胀小于20倍泡沫。

可用于扑救易燃、可燃液体的火灾或大面积流淌火灾。

低倍数泡沫灭火系统按泡沫的施放方式分为液上喷射、液下喷射、泡沫喷淋和固定式泡沫炮四类。

按设备安装方式又分为固定式、半固定式和移动式三类。

发泡倍数为21~200倍的泡沫称为中倍数泡沫，发泡倍数为201~1000倍的泡沫称为高倍数泡沫。

高、中倍数泡沫灭火系统与低倍数泡沫系统相比，具有发泡倍数高、灭火速度快、水渍损失小的特点，可用淹没和覆盖的方式扑A类、B类火灾，可有效地控制液化气、液化天然气的流淌火灾。

尤其是高倍数泡沫灭火系统，能快速充满大空间的火灾区域，阻断火灾的燃烧蔓延，对A类火灾具有良好的“渗透性”，可以消除淹没高度内的固体阴燃火灾，置换排除被保护区域内的有毒烟气，高倍数泡沫灭火剂的用量和水的用量仅为低倍数泡沫灭火用量的1/20，水渍损失小，灭火效率高，灭火后泡沫易于清除。

一、低倍数泡沫灭火系统常见种类1．固定液上喷射泡沫灭火系统：是将泡沫喷射施放至燃烧液体表面，形成泡沫层的灭火系统。

主要适用于独立油库的地上固定顶立式贮罐、地上浮顶油罐；化工企业的燃烧罐；油罐区防火堤内等火灾危险性较大的场所。

该系统由固定的泡沫混合液泵、单向阀、闸阀、泡沫比例混合器、泡沫液贮罐、泡沫混合液管线、泡沫产生器以及水源和动力源组成。

2．固定液下喷射泡沫灭火系统：是将泡沫从液面下喷射入罐内，泡沫通过液体上升至液体表面，扩散形成泡沫层覆盖燃烧液体表面，窒息灭火的系统。

由固定的泡沫混合液泵、负压空气泡沫比例混合器、高背压泡沫产生器、管线、闸阀以及水源和动力源组成。

3．半固定式液上喷射泡沫灭火系统：是由水源或消火栓、泡沫消防车、消防水带、泡沫混合液管线和空气泡沫产生器等组成的泡沫灭火系统。

主要适用于有较强机动消防力量的企业的附属油库、化工装置区等危险场所。

泡沫灭火系统的组成泡沫灭火系统主要由泡沫消防泵、泡沫液储罐、泡沫比例混合器(装置)、泡沫产生装置、控制阀门及管道组成等。

其工作原理是：通过泡沫比例混合器(装置)将泡沫液和水混合成泡沫混合物，再经泡沫产生装置生成泡沫，施加到着火对象上实施灭火。

一、泡沫的系统分类泡沫灭火系统按照所产生泡沫的倍数不同，可分为低倍数泡沫灭火系统、中型多重泡沫灭火系统和高倍数泡沫灭火系统；低倍数泡沫灭火系统是指该系统产生的灭火泡沫的倍数。

20的系统，中型多重泡沫灭火系统是指产生的灭火泡沫倍数在20~200的系统，高倍数泡沫灭火系统是指产生的灭火泡沫倍数高于200的系统。

（一）低倍数泡沫灭火系统低倍数泡沫的主要灭火机理是通过泡沫的覆盖作用。

，将燃烧液体与空气隔离实现灭火。

按应用场所及泡沫产生装置的不同，可以分为储罐区低倍数泡沫灭火系统、泡沫—喷水系统和泡沫枪系统等。

1.储罐区低倍数泡沫灭火系统储罐区的低泡沫灭火系统不同于泡沫喷雾灭火系统。

，分为液体喷射系统、水下喷射系统和半水下喷射系统。

（1）液体喷射系统液体喷射系统是指将泡沫产生装置产生的泡沫在导流装置的作用下,从燃烧液体上方施加到燃烧液体表面实现灭火的系统，如图3-8-1-1所示。

液体喷射系统是目前国内采用最为广泛的一种形式，适用于各类非水溶性甲、乙、丙类液体储罐和水溶性甲、乙、丙类液体的固定顶或内浮顶储罐。

图3-8-1-1 液体喷射系统（2）水下喷射系统水下喷射系统是指将高背压泡沫产生器产生的泡沫通过泡沫喷射管从燃烧液体液面下输送到储罐内，泡沫在初始动能和浮力的作用下浮到燃烧液面实施灭火的系统，如图3-8-1-2所示。

由于泡沫是从液面下施加到储罐内，高背压泡沫产生器产生的泡沫需要控制在2~4倍。

水下喷射系统适用于非水溶性液体固定顶储罐，不适用于水溶性液体和其它对普通泡沫有破坏作用的甲、乙、丙类液体固定顶储罐，这是因为泡沫注入该类液体后，由于该类液体分子的脱水作用而使泡沫遭到破坏，无法浮升到液面实施灭火。

2022 年消防工程师备考：泡沫灭火系统总结一、泡沫灭火系统的分类(一)按喷射方式分为：1、液上喷射系统固定式、半固定式、挪移式三种。

2、液下喷射系统固定式和半固定式两种。

3、半液下喷射系统泡沫从储罐底部注入，通过软管浮升到液体燃烧表面。

(二)按系统结构分为:固定式、半固定式和挪移式(三)按发泡倍数分为:低倍数泡沫灭火系统、中倍数泡沫灭火系统、高倍数泡沫灭火系统1、低倍数泡沫灭火系统发泡倍数小于 20 的泡沫灭火系统。

该系统是甲、乙、丙类液体储罐及石油化工装置区等场所的首选灭火系统。

2、中倍数泡沫灭火系统中倍数泡沫灭火系统是指发泡倍数为 20~200 的泡沫灭火系统。

中倍数泡沫灭火系统在实际工程中应用较少，且多用作辅助灭火设施。

3、高倍数泡沫灭火系统高倍数泡沫灭火系统是指发泡倍数大于 200 的泡沫灭火系统。

(四)按系统形式分为：全淹没系统、局部应用系统、挪移系统、泡沫-水喷淋系统和泡沫喷雾系统。

二、泡沫灭火系统形式的选择(一)系统选择基本要求1、甲、乙、丙类液体储罐区宜选用低倍数泡沫灭火系统; 单罐容量不大于 5000m3 的甲、乙类固定顶与内浮顶油罐和单罐容量不大于 10000m3 的丙类固定顶与内浮顶油罐，可选用中倍数泡沫系统。

2、甲、乙、丙类液体储罐区固定式、半固定式或者挪移式泡沫灭火系统的选择应符合下列规定：低倍数泡沫灭火系统，应符合相关现行国家标准的规定;油罐中倍数泡沫灭火系统宜为固定式。

3、储罐区泡沫灭火系统的选择，应符合下列规定：烃类液体固定顶储罐，可选用液上喷射、液下喷射或者半液下喷射泡沫系统;水溶性甲、乙、丙液体的固定顶储罐，应选用液上喷射或者半液下喷射泡沫系统;外浮顶和内浮顶储罐应选用液上喷射泡沫系统;烃类液体外浮顶储罐、内浮顶储罐、直径大于 18m 的固定顶储罐以及水溶性液体的立式储罐，不得选用泡沫炮作为主要灭火设施;高度大于 7m、直径大于 9m 的固定顶储罐，不得选用泡沫枪作为主要灭火设施;油罐中倍数泡沫系统，应选液上喷射泡沫系统。
