泡沫发生器操作及维护保养规程作业指导书
1、当储罐区发生火灾后使用储罐喷淋对储罐进行隔热时，固定式和移动式泡沫发生器严禁使用。

2、当气化区发生火灾后使用带架水枪或消防水进行灭火时，移动式泡沫发生器严禁使用。

3、当储罐区发生LNG泄漏时，巡查人员或中控室人员应到现场确认泄漏发生的位置、大小。

4、操作人员通过消防控制柜远程或现场手动启动消防泵。

5、操作人员通过消防控制柜按下“泡沫”按钮启动固定式泡沫发生器，产生泡沫对集液池内的LNG进行覆盖，控制LNG的挥发速度。

6、操作人员使用消防水带将消火栓与移动式泡沫发生器连接，对储罐区和气化区发生的小型LNG泄漏或流淌在集液池外的LNG产生泡沫进行覆盖，控制LNG的挥发速度。

7、固定式和移动式泡沫发生器使用后用清水进行清洗，防止泡沫液对设备外表产生腐蚀。

8、每个月对固定式和移动式泡沫发生器的泡沫量和喷头的出水情况进行检查。

9、每年对固定式和移动式泡沫发生器的外表进行油漆，对移动式泡沫发生器轮胎的轴承加注黄油。

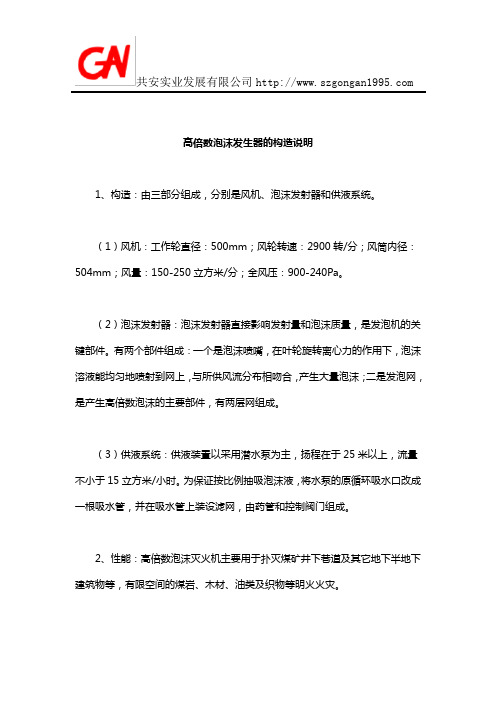

共安实业发展有限公司高倍数泡沫发生器的构造说明1、构造：由三部分组成，分别是风机、泡沫发射器和供液系统。

（1）风机：工作轮直径：500mm；风轮转速：2900转/分；风筒内径：504mm；风量：150-250立方米/分；全风压：900-240Pa。

（2）泡沫发射器：泡沫发射器直接影响发射量和泡沫质量，是发泡机的关键部件。

有两个部件组成：一个是泡沫喷嘴，在叶轮旋转离心力的作用下，泡沫溶液能均匀地喷射到网上，与所供风流分布相吻合，产生大量泡沫；二是发泡网，是产生高倍数泡沫的主要部件，有两层网组成。

（3）供液系统：供液装置以采用潜水泵为主，扬程在于25米以上，流量不小于15立方米/小时。

为保证按比例抽吸泡沫液，将水泵的原循环吸水口改成一根吸水管，并在吸水管上装设滤网，由药管和控制阀门组成。

2、性能：高倍数泡沫灭火机主要用于扑灭煤矿井下巷道及其它地下半地下建筑物等，有限空间的煤岩、木材、油类及织物等明火火灾。

共安实业发展有限公司 3、技术特征：（1）发泡量：190-200m3/min；（2）喷嘴工作水压：0.1-0.14MPa工；（3）喷液量：250-300l/min；（4）泡沫液浓度：2.4%；（5）泡沫倍数：700-800；（6）驱动风压：1670Pa；（7）风泡比：1.50-1.25；（8）电动机功率：2×4Kw；（9）溶液成泡率：95%；共安实业发展有限公司 （10）全机重量：225Kg。

4、工作原理：通过潜水泵排出的泡沫溶液（潜水泵吸水口同时放水和泡沫剂）以一定压力0.1-0.14MPa经旋式喷嘴，均匀地喷洒在棉线织成的双层发泡网上，借助于风机风流的吹动，连续产生大量的空气机械泡沫。

（二）操作程序：1、选择合适的发泡位置：利用水源、电源方便，距离火区较近的安全地点。

2、将两台风机的发泡网罩迅速连接起来，上好各连接固定螺丝组成整机。

3、将潜水泵放在水池或其它盛水的容器内，理顺潜水泵水带，不得打折扭曲，接在网罩水带接头上，并将泡沫液吸管准备好，插在泡沫桶内。

长沙龙吟消防设备有限公司泡沫灭火系统说明书系列—1)高背压泡沫产生器长沙龙吟消防设备有限公司ChangSha Long Yin Fire-Fighting Equipment Co., LTD高背压泡沫产生器、前言液下喷射泡沫灭火系统（以下简称液下泡沫系统）是一种在燃烧液体表面下注入泡沫，泡沫透过油层上升到液体表面并扩散开形成泡沫层的灭火系统。

与液上喷射泡沫灭火系统比较，具有的特点是：（1）把泡沫入口装在油罐下面，油管爆炸一般底部不易遭到破坏，从而提高了液下泡沫系统的安全性。

同事也提高油罐的有效储量。

（2）在灭火时，泡沫通过液下达到燃烧的液面，不通过高温火焰，减少了泡沫的损失，可提高灭火效果。

（3）泡沫从油罐下部浮升到燃烧的液面时，使罐内下面冷油和热油产生对液，起到冷却作用，有利于灭火。

（4）可以不设专用泡沫管线而利用油罐现成的进油管线作为泡沫管线，节省投资。

液下喷射泡沫产生器也称高背压泡沫产生器（以下简称液下产生器），是液下泡沫系统中产生和喷射低倍数泡沫的关键消防设备。

二、技术参数性能参数液下产生器进口压力范围为0.6-1.0MPa ，背压范围为0.035-0.25MPa ，在不同进口压力下其混合液量是不同的，故应按下列公式计算出具体使用的进口压力下的混合液量：即A=K√ P式中：Q---混合液量（L/min ），K--- 特性系数，P--- 进口压力（MPa）结构参数三、结构特点1. 液下产生器是按配用敷氟蛋白泡沫液研制的。

2. 液下产生器有六种型号：PCY450G型、PCY900G型、PCY1350G型、PCY1800G 型平时一直固定安装在液下泡沫系统中，故称固定式液下产生器；PCY450 型、PCY900型是在使用中才将其连接在液下泡沫系统中，故称移动式液下产生器。

3. 液下产生器由本体、混合器、扩散管、管牙接口、压力表等构成。

固定式液下产生器的扩散管与混合管为一整体，两端为法兰。

移动式液下产生器混合管与扩散管之间通过两只管牙接口连接，平时扩散管的法兰端与泡沫罐道固定连接着，使用时将混合管出口端的管牙接口与扩散管的管牙接口连接。

泡沫产生器一. 概述液上喷射泡沫产生器装置（以下简称泡沫产生器）是将比例混合装置产生的泡沫混合液与吸入的空气混合、发泡产生泡沫，并将泡沫喷洒到燃烧液体表面，形成泡沫层、隔绝空气、吸收热量，从而把火扑灭的装置。

一般用于扑救A 、B 类火灾，主要用于扑救油类火灾 。

液上泡沫产生器根据结构与形式可分为横式和立式两种，代号分别为PC 和PCL 。

二. 泡沫产生器的性能参数及结构参数1. 泡沫产生器的性能参数注：在不同工作压力下的流量特性系数K 可按下式计算：PQ K 10式中：Q ——泡沫产生器流量特性系数：L/min P ——泡沫产生器进口压力：MPa2. 横式泡沫产生器的结构参数横式泡沫产生器由壳体、焊接法兰、连接法兰、导板及喷管组（由用户自配，亦可订购）等五部分组成。

具体结构、参数如下：图13.立式泡沫产生器的结构参数立式泡沫产生器由泡沫发生器、缓冲器、导流罩及管道组等四部分组成。

具体结构、参数如下：图2三. 泡沫产生器的安装安装泡沫产生器时，在储罐壁上开孔时应保证储罐顶部要留有足够的空间，储存液体的液面要低于产生器出口，以免影响泡沫质量及泡沫层的形成，并防止液体从产生器出口流出。

1. 横式泡沫产生器应水平安装在储罐壁上部，不宜安装在储罐的顶部。

为保证泡沫产生器能从储罐外安装，在储罐上的开孔位置按下图及表所规定的位置尺寸安装罐液面线液面线PC4和PC8储罐开孔示意图 PC16和PC24储罐开孔示意图图3产生器安装在直径较小的储罐壁上连接法兰平面与储罐壁圆弧面连接处密封有困难时或PC4的导板组安装有困难时可采用直接将连接法兰焊接在储罐壁上的办法。

2.立式泡沫产生器的发生器应垂直安装在储罐壁的下部，缓冲器安装在储罐的上部，泡沫产生器的具体安装方式、安装尺寸见下图及表。

在泡沫产生器下应设有支架，以保证产生器安装牢固。

由于火灾时可能发生破坏或变形而导致泡沫发生器或管道受损，为了保证这种损坏不致于影响系统的工作，应在产生器进口管道的适当位置安装一段软管或采用其它防护措施。
