注 1：如果采用大于上表规定的混合液供给强度,混合液连续供给时间可按相应的比例缩短, 但不得小于上表规定时间的 80%。
注 2：含氧添加剂含量体积比大于 10%的无铅汽油,其抗溶泡沫混合液供给强度不应小于 6L/ 〔min · ㎡、连续供给时间不应小于 40min 。
注 3：沸点低于 45℃的烃类液体,设置泡沫灭火系统的合用性及其泡沫混合液供给强度,应由 试验确定。
行业安全>> 消防安全>>正文泡沫灭火系统的设置要求应根据保护对象的设置形式、存储物质的属性以及泡沫灭火系统类 型的不同,以 《泡沫灭火系统设计规范》 GB50151、《泡沫灭火系统施工及验收规范》 GB50281等国家现行规范和标准为依据,确定设计基本参数。
一、低倍数泡沫灭火系统〔一固定顶储罐液上喷射泡沫灭火系统的燃烧面积,应按储罐横截面面积计算。
泡沫混合液供给强度及连续供给时间,应符合下列规定：1.烃类液体储罐液上喷射泡沫灭火系统,其泡沫混合液供给强度及连续供给时间不应小于表3-7-1 的规定。
表 3-7-1 泡沫混合液供给强度和连续供给时间表供给强度〔 L/min* 连续供给时间<min>系统形式 泡沫液种类㎡ 甲、乙类 丙类蛋白固定、半固定式氟蛋白、水成膜、系统成膜氟蛋白蛋白、氟蛋白挪移式系统水成膜、成膜氟蛋白658654045606030304545注：本表未列出的水溶性液体,其泡沫混合液体供给强度和连续供给时间由试验确定。
〔二外浮顶储罐钢制双盘式与浮船式外浮顶储罐的保护面积,可按罐壁与泡沫堰板间的环形面积确定。
烃类 液体的泡沫混合液供给强度不应小于 12.5L/min · ㎡,连续供给时间不应小于 30min 。
外浮顶储罐泡沫堰板的设计,应符合下列规定： 1.当泡沫喷射口设置在罐壁顶部、密封或者挡雨板上方时,机械密封方式储罐的泡沫堰板高度 不应小于 0.3m,且应高出密封圈0.1m ；软密封方式储罐的泡沫堰板高度不应小于 0.9m 。
高倍数泡沫灭火机安全操作规程高倍数泡沫灭火机是一种常用的火灾扑救设备，广泛应用于工业、商业、住宅等各类场所。
为了保证其安全使用和最大限度地发挥灭火效果，必须严格遵守以下操作规程：1. 熟悉设备：在操作泡沫灭火机之前，必须对设备的结构、性能和操作方法有一定的了解。
阅读并熟悉设备的使用说明书，了解设备的使用限制和注意事项。
2. 定期检查：定期检查泡沫灭火机的外观、压力表、阀门和喷嘴等部件，确保设备完好无损。
特别要注意检查压力表是否正常工作，并且喷嘴是否阻塞或损坏。
3. 灭火剂储存：泡沫灭火机使用的灭火剂一般为泡沫液，必须定期检查储存罐的灭火剂储存量，并确保灭火剂的质量合格。
灭火剂储存罐应放置在通风干燥的地方，远离火源和高温环境。
4. 制定灭火计划：在使用泡沫灭火机进行灭火操作之前，应制定详细的灭火计划，并按照计划的步骤进行操作。
要根据火灾的情况选择合适的灭火剂使用量和喷射角度，确保灭火效果。
5. 穿着防护装备：在操作泡沫灭火机时，应穿着防护服、防护眼镜、防护手套等个人防护装备，以防止火灾引起的伤害。
特别要注意避免灭火剂直接接触皮肤和眼睛。
6. 确保人员安全：在进行泡沫灭火机的操作时，首先要确保自己的安全，然后再进行灭火。
应确保周围没有其他人员，以免造成人员伤害。
在灭火过程中要保持冷静，避免慌乱。
7. 喷射角度和距离：在使用泡沫灭火机进行灭火时，应根据火源的位置和火势的大小选择合适的喷射角度和距离。
一般情况下，喷射角度不宜过小，距离不宜过远，以确保灭火剂能够充分覆盖火源。
8. 喷射方法：在使用泡沫灭火机进行灭火时，可以采用扫射、直射或插嘴喷射等方法。
具体选择哪种喷射方法要根据火源的位置、大小和火势的情况来决定，以达到最好的灭火效果。
9. 灭火后处理：在灭火后，应对灭火现场进行处理。
要将灭火剂完全清理干净，确保没有残留物。
同时，还要对设备进行检查，确保设备没有受损，可以正常使用。
10. 储存和维护：在使用泡沫灭火机后，要及时将设备清洗干净，并妥善储存。

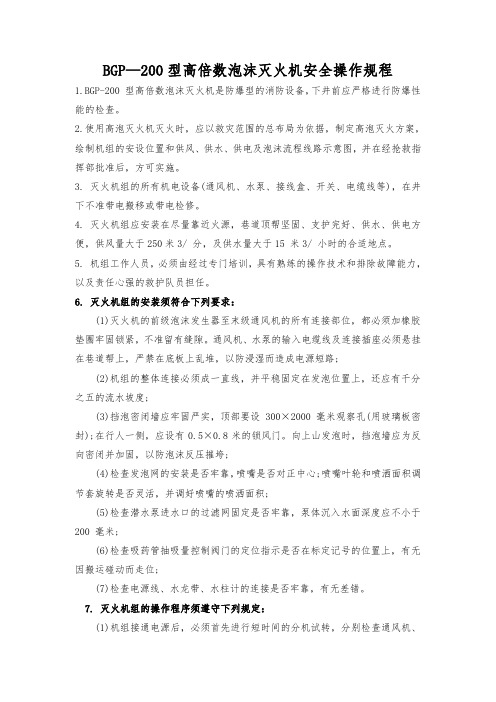

BGP—200型高倍数泡沫灭火机安全操作规程1.BGP-200 型高倍数泡沫灭火机是防爆型的消防设备，下井前应严格进行防爆性能的检查。
2.使用高泡灭火机灭火时，应以救灾范围的总布局为依据，制定高泡灭火方案，绘制机组的安设位置和供风、供水、供电及泡沫流程线路示意图，并在经抢救指挥部批准后，方可实施。
3. 灭火机组的所有机电设备(通风机、水泵、接线盒、开关、电缆线等)，在井下不准带电搬移或带电检修。
4. 灭火机组应安装在尽量靠近火源，巷道顶帮坚固、支护完好、供水、供电方便，供风量大于250米3/ 分，及供水量大于15 米3/ 小时的合适地点。
5. 机组工作人员，必须由经过专门培训，具有熟练的操作技术和排除故障能力，以及责任心强的救护队员担任。
6. 灭火机组的安装须符合下列要求：(1)灭火机的前级泡沫发生器至末级通风机的所有连接部位，都必须加橡胶垫圈牢固锁紧，不准留有缝隙。
通风机、水泵的输入电缆线及连接插座必须悬挂在巷道帮上，严禁在底板上乱堆，以防浸湿而造成电源短路;(2)机组的整体连接必须成一直线，并平稳固定在发泡位置上，还应有千分之五的流水坡度;(3)挡泡密闭墙应牢固严实，顶部要设300×2000毫米观察孔(用玻璃板密封);在行人一侧，应设有0.5×0.8米的锁风门。
向上山发泡时，挡泡墙应为反向密闭并加固，以防泡沫反压摧垮;(4)检查发泡网的安装是否牢靠，喷嘴是否对正中心;喷嘴叶轮和喷洒面积调节套旋转是否灵活，并调好喷嘴的喷洒面积;(5)检查潜水泵进水口的过滤网固定是否牢靠，泵体沉入水面深度应不小于200 毫米;(6)检查吸药管抽吸量控制阀门的定位指示是否在标定记号的位置上，有无因搬运碰动而走位;(7)检查电源线、水龙带、水柱计的连接是否牢靠，有无差错。
7. 灭火机组的操作程序须遵守下列规定：(1)机组接通电源后，必须首先进行短时间的分机试转，分别检查通风机、水泵是否正常运转，供水管路是否畅通，有无漏水漏电现象;(2)接到开机命令时，必须按以下顺序开机：①开风机;②开水泵;③将吸药管插入药液桶中吸药发泡。
泡沫灭火器材使用方法使用说明1. 引言1.1 概述在日常生活和工作中，火灾的发生是不可避免的。
因此，了解并掌握正确使用泡沫灭火器材的方法就显得尤为重要。
泡沫灭火器材是一种常用的灭火设备，具有高效、方便和安全等特点，在扑灭各类初期火源时发挥着重要作用。
1.2 文章结构本文将对泡沫灭火器材的使用方法进行详细介绍和说明。
首先，我们将从泡沫灭火器材的介绍、使用原理和主要组成部分等方面进行阐述。
然后，我们将详细描述准备工作、基本操作步骤以及注意事项和安全措施等内容。
最后，通过使用说明示例部分，我们将指导读者如何根据不同火源类型选用不同泡沫灭火器材，并提供相应的方法和技巧；同时，也会给出合适的泡沫灭火剂量和喷射方式选择建议，并评估灭火效果并提出补充操作建议。
1.3 目的本篇文章旨在帮助读者全面了解泡沫灭火器材的正确使用方法，并能够在实际应对火灾时运用所学知识，有效地扑灭初期火源。
通过深入了解泡沫灭火器材的使用方法，读者可以提高防灾意识和自我保护能力。
此外，本文还将展望泡沫灭火器材在未来的发展方向和应用前景，以期为相关领域的研究和实践提供参考和启示。
2 正文：2.1 泡沫灭火器材介绍：泡沫灭火器材是一种常用的消防设备，用于扑灭不同类型的火灾。
它采用泡沫剂作为灭火介质，通过隔离氧气与火源，并在表面形成保护膜来抑制燃烧反应。
2.2 泡沫灭火器材使用原理：泡沫灭火器材使用原理主要包括物理、化学两个方面。
物理方面，泡沫灭火器中的泡沫剂能够降低燃烧区域内温度，减少可燃物质挥发速率；化学方面，泡沫剂与可燃液体或固体反应，在表面生成绝缘层，阻止燃烧接触到氧气。
2.3 泡沫灭火器材的主要组成部分：泡沫灭火器材由储压容器、泡沫发生装置、喷头及管路等组成。
储压容器通常由钢制成，其中装填有压缩空气和提供稳定压力的惰性气体。
泡沫发生装置中含有饱和气体和泡沫剂，在被激活时能够迅速生成泡沫。
喷头和管路负责将泡沫喷射到火源处。
这些内容构成了泡沫灭火器材的基本知识框架，有助于理解其使用方法。
煤矿专用高倍数泡沫灭火装置实验指导书一、主要用途主要用于扑灭煤矿井下巷道、采空区、峒、室、地下建筑、船舶、机库、仓库、油库、商场等有限空间的大面积明火火灾。
其对象包括油类、木材、煤炭、橡胶及各种织物等物质火灾。
二、技术特征和性能参数1、技术特征该装置单位时间内，产生泡沫量大，充满有限空间和巷道速度快、灭火威力大、水渍损失小、灭火后恢复工作容易，对固体物质无污染等特点。
高倍数泡沫可以隔绝火焰，阻止热传导，热对流和热辐射，因此救灾人员可以躲进泡沫中避难。
也可以在远距离火区的安全地点操作灭火。
2、性能参数型号风量（m3/min）风压(Pa)发泡量（m3/min）喷液量(L/min)泡沫剂浓度(%)泡沫倍数（倍）泡沫稳定时间min电压(V)功率(kw)备注BGP-200 200-240 1600-1000 190-220 250-300 3—6 500-1000＞240380/660 10.5单机180-240 2300-1500 180-220 250-300 3—6 500-1000＞240380/660 11对旋三、工作原理该装置是电动防爆型可移动式发泡机，发泡原理是利用起泡性能很强的泡沫溶液，在压力水的作用下，通过喷嘴均匀的喷洒到特制的发泡网上，借助风流的吹动，在发泡网上连续不断阀形成气液集合的泡沫人体模型，并在风机压力作用下输送火区灭火。
四、安装和操作（一）安装1、泡沫灭火机应安装在有水源、电源、距离火区最近的安全地点。
2、在煤矿井下，要求巷道断面面积大于30m2。
3、在选定安装位置处建立一道严密的临时密闭墙，防止泡沫倒流，使泡沫向前流动，密闭一侧应留有过人小门。
（二）操作1、开面前应检查风机和水泵转向、发泡网是否安装牢固等。
2、潜水泵应完全浸入水中，水泵上缘距水面大于200mm，喷嘴入口压力应大于0.12Mpa。
3、发泡过程中要注意观察装置运转情况和火区压力变化，判断发泡质量和泡沫在巷道中输送情况。
高倍数泡沫灭火系统1高倍数泡沫的性能及使用特点高倍数泡沫是一种机械空气泡沫，它是将水和高倍数泡沫灭火剂通过一定的方式按设定的容积比例均匀混合，然后利用发生器鼓入大量空气发泡而成的。
因而它同发生器的驱动方式、发泡倍数以及比例混合器的混合比等设备性能、参数有关，还与高倍数泡沫灭火剂的特性相关。
高倍数泡沫灭火剂的基料是合成表面活性剂，所以又称合成泡沫灭火剂，可适用 201 倍～ 1000 倍的发泡倍数。
高倍数泡沫灭火剂按其配制混合液时使用水的类型，分为淡水型和海水型两种。
淡水型高倍数泡沫灭火剂有YEGZ3A、YEGZ6A、YEDGD6和YEGD3四种型号。
海水型高倍数泡沫灭火剂有 YEGZ3D、 YEGZ6D和 YEGH6 3种型号。
1.1性能(见表1)表 1高倍数泡沫灭火剂主要性能表产品型YEGZ3A YEGZ6A YEGZ3D YEGZ6D YEGD6YEGD3YEGH6 *号比重 (20℃时 ) 1.05 1.03 1.00～1.05 1.029 1.030 1.031pH 值 (20℃时 )7～ 7.57～ 7.5 6.5～ 8.0 6.5～ 8.07.57.57.5流动点普通型≤-7.5≤-7.5≤-7.5≤-7.5≤-7.5≤-7.5 /℃耐寒型≤-12.5≤-12.5粘度20℃时≤ 15≤ 10≤ 20≤ 1514.51418.50℃时≤ 35≤ 30-3./10 Pa使用温度下s≤ 60≤ 50≤ 60≤ 501087067.5限腐蚀率 mg/(d . 20cm2 )≤3≤3≤1≤ 1.50.87 1.09 1.14闪点／℃≥62≥62＞ 80＞ 80＞ 80混合比／％3636636发泡倍数400～750590～ 770670～ 880665660510 20％析液时间／ min≥3≥614.514.07.0 5.5 6.6注： * 均为海水型，既适用于海水，也适用于淡水。
1.2使用特点1.2.1发泡量大其泡沫的气泡直径一般在10mm以上，发泡倍数一般在400 倍～ 800 倍之间。
高倍数泡沫灭火剂中华人民共和国公共安全行业标准 GA 31．921主题内容与适用范围本标准规定了高倍数泡沫灭火剂的产品类型、技术要求、试验方法、检验规则、标志、包装、运输、贮存等内容。
本标准适用于能与淡水或海水配制泡沫混合液，用于扑救非水溶性可燃、易燃液体及一般固体火灾的高倍数泡沫灭火剂。
2产品分类按使用温度分类：a．普通型：使用温度范围在－5－40℃：b．耐寒型：使用温度范围在－10－40℃：c．超耐寒型：使用温度范围在-20－40℃。
3技术要求3．1一般技术要求3．1．1泡沫液应是均相液体。
3．1．2泡沫液被水稀释后对生物无明显毒性，其中的表面活性剂易被生物降解，对环境无污染．3．2主要技术要求高倍数泡沫灭火剂的性能应符合表1中所规定的技术要求。
表14 试验方法4．1密度4．1．1仪器精密密度计：量程0．900－1．200g／cm^3：温度计：量程0－50℃，分度值0．5℃；量筒：250mL或100mL；恒温水浴：控温精度±1℃。
4．1．2试验步骤4．1．2．1将恒温水浴调至20±1℃。
4．1．2．2把混合均匀的被测泡沫液慢慢注入干燥、洁净的量筒中，如有气泡产生，应静止放置，待气泡升至液面，用滤纸刮去，并垂直放入恒温水浴中，使泡沫液面低于水浴液面。
4．1．2．3待泡沫液恒温至20±0．5℃时，手持洁净的密度计上端慢慢放入泡沫液中，当密度计稳定后读数．4．1．3结果取两次试验结果的平均值作为测定结果，两次试验结果之差不得大于0．002g/cm^3．4．2粘度4．2．1仪器旋转粘度计：转盘量程0－100，精度±5％；凝固点温度汁：量程-30－60℃，分度值1℃：高型烧杯：250mL：量筒：25mL、250mL各一个；半导体冷阱：控温精度±1℃：50％乙醇水溶液。
4．2．2试验步骤4．2．2．1按仪器使用说明书把粘度计安装调试好，把混合均匀的20mL。
高倍数、中倍数泡沫灭火系统设计规范条文说明2007年1月16日 15:584．2 系统设计4．2．1 高倍数泡沫灭火系统的计算是系统设计的重要环节。
它直接影响系统设计的成功与系统投资的多少。
本条对高佰数泡沫灭火系统设计计算的重要参数一包沫淹没深度提出了具体要求。
防护区设计采用高倍数泡沫灭火系统，就是用高倍数泡沫将被保护物全部淹没，并且还必须在最高保护物或液面上面有一定的泡沫高度，只有这样才能将火灾危险区域的空气与火焰完全隔绝，充分发挥高倍数泡沫灭火机理的全部效能，达到控火和来灭火的目的。
各国有关标准对泡沫淹没深度的规定如下：美国NFPAI IAI983标准第3．2．1条中规定：泡沫的最低淹没深度不应小于最高险物高度的1．1倍，但是决不能小于此危险物以上FT（0．6m）。
对于可燃或易燃液体，所需要的危险物以上的泡沫淹没深度应更高些，并应通过试验确定。
1SO／D1S7076一1990标准第33．4．1条中规定：在被保护的整个面积上泡沫淹没深度未必均匀，故应有裕量，这个深度一般不应小于最高危险物高度的1．1倍，或者在最高危险物以上不小于1m，以其中较大者为准。
涉及易燃液体的地方要求的泡沫淹没深度可能更大，应通过试验确定。
英国BS5306一1989标准第19．3条中规定：对于不燃结构的封闭空间里的可燃固体，泡沫淹没深度应是以覆盖最高危险物以上1m，或最高危险物高度的1．1倍的泡沫，取其中较大者。
对于易燃液体的泡沫淹没深度由试验确定，可能它大大超过可燃固体的泡沫淹没深度。
日本消防法第十七条规定：泡沫深度是在最高危险物以上0。
5M。
参照美国先进工业发达国家的有关泡沫深度的规定，又考虑到“泡沫深度”这一能耐数对灭火系统投资深度从两方面提出的要求：一、对于A类类火灾，灭火的泡沫深度采用了NFPA11A—1983标准中规定的数据。
本条文规定了泡沫淹没深度不应小于最高保护对象高度的1。
1倍，且应高于最高保护对象以上0。
高中倍数泡沫灭火系统产品说明书一、前言高倍数、中倍数泡沫灭火系统是继低倍数泡沫灭火系统之后发展起来的新型泡沫灭火装置，具有灭火范围大、渗透性强、水渍损失小、灭火效率高等特点。
本公司是一家集消防产品科研、生产、销售、工程施工为一体的高科技企业。
本公司生产的高倍数泡沫、中倍数泡沫发生器全部采用水力驱动式，可在防护区内安装使用。
现已广泛地应用于全淹没式高倍数灭火系统，局部应用式高倍数、中倍数灭火系统和移动式高倍数、中倍数灭火系统，其中水力驱动式中倍数泡沫发生器为国际首例。
高倍数、中倍数灭火系统根据国家标准《高倍数、中倍数泡沫灭火系统设计规范》，结合已应用的实例，可适用于以下场所：1)、固体物资仓库。
如电器设备材料库、高架物资仓库、汽车库、纺织品库、橡胶仓库、烟草及纸张仓库、棉花仓库、飞机库、冷藏库等。
2)、易燃液体仓库。
如各种油库、苯储存库等。
3)、有火灾危险的工业厂房（或车间）。
如石油化工生产车间、飞机发动机试验车间、锅炉房、电缆夹层、油泵房和油码头等。
4)、地下建筑工程。
如地下汽车库、地下仓库、地下铁道、人防隧道、地下商场、煤矿矿井、电缆沟和地下液压油泵站等。
5)、各种船舶的机舱、泵舱等处所。
6)、贵重仪器设备和物品。
如计算机房、图书档案库、大型通讯机房、贵重仪器设备仓库等。
7)、可燃、易燃液体和液化石油气、液化天然气的流淌火灾。
8)、中倍数泡沫还可用于立式钢制储油罐内火灾。
二、高中倍数灭火系统简介1、高倍数灭火系统简介高倍数灭火系统根据防护区的大小和火灾发生的形式可分为全淹没式灭火系统、局部应用式灭火系统和移动式灭火系统三种类型。
1)、全淹没式灭火系统是一种用管道输送高倍数泡沫液和水，按一定的比例混合后，通过泡沫发生器，连续地将高倍数泡沫按规定的高度充满被保护的区域，并将泡沫保持所需要的时间，进行控火和灭火的固定式灭火系统。
该灭火系统特别适用于保护在不同高度上都存在火灾危险的大范围封闭空间和有固定墙或其它围挡施的场所。
全淹没式灭火系统方块，见图1。
图1 全淹没式灭火系统方块图全淹没式系统由全部或部分下列组件组成：水泵、泡沫液泵、储水设备、泡沫液储罐、比例混合器、压力开关、管道过滤器、控制箱、泡沫发生器、阀门、导泡筒、管道及其附件等。
2)、局部应用式高倍数泡沫灭火系统局部应用式灭火系统是一种用管道输送高倍数泡沫液和水，按一定比例混合后，将泡沫混合液输送到泡沫发生器，并向局部空间喷放高倍数泡沫的固定式或半固定式灭火系统，该系统特别适用于大范围内的局部封闭空间和大范围内的有局部阻止泡沫流失的围挡设施的场所。
固定设置的局部应用式灭火系统的组件和全淹没式灭火系统相同。
半固定设置的局部应用式灭火系统由全部或部分以下组件组成：泡沫发生器、压力开关、导泡筒、控制箱、管道过滤器、阀门、比例混合器、水罐消防车或泡沫消防车、管道、水带及附件等。
3)、移动式灭火系统移动式灭火系统的全部组件是可以移动的，可以是车载式也可以是便携式。
该灭火系统使用灵活、方便、机动应变性强，适用于发生火灾的部位难以确定的场所。
移动式灭火系统一般由手提式泡沫发生器或车载式泡沫发生器、比例混合器、泡沫液桶、水带、导泡筒、分水器、水罐消防车或手摇机动消防泵等组成。
2、中倍数灭火系统简介中倍数灭火系统可以分为局部应用式和移动式两种形式。
1)、局部应用式中倍数泡沫灭火系统局部应用式中倍数泡沫灭火系统又可分为固定式和半固定式两种，可以用来扑救较小封闭空间的A类和B类火灾，也可对易燃液体的溢流火灾或某些有毒液体迅速提供有效的泡沫覆盖层，达到控制扑灭火灾和防止毒气散发的目的。
该灭火系统由泡沫发生器、比例混合器、泡沫混合液泵或水泵及泡沫液泵、管道过滤器、阀门、管道及其附件等组成。
2)、移动式中倍数泡沫灭火系统移动式中倍数泡沫灭火系统的全部组件可以手提移动，是一套机动灵活的灭火装置。
用于发生火灾的部位难以确定或人员难以接近的较小火灾场所，如不超过100m2流淌的B类火灾场所。
该灭火系统组件一般由水罐消防车或手摇机动泵、比例混合器或泡沫消防车、手提式或车载式泡沫发生器、泡沫液桶、水带及其附件等组成。
三、高中倍数泡沫灭火系统产品简介1、PFS系列高倍数泡沫发生器1)、简介PFS系列高倍数泡沫发生器是利用具有一定压力的泡沫混合液驱动微型混流式水轮机为动力，驱动风叶旋转，产生气流发泡。
该系列发生器主要部件采用铜、不锈钢等耐腐蚀材料加工，发泡网用1Cr18Ni9不锈钢板材制作，不但可以用淡水而且还可使用海水在防护区内进行发泡灭火。
压力水可以由消防栓、消防车、消防艇或专用水泵提供。
PFS系列高倍数发生器根据流量大小，可分为以下二种产品：a)、PFS3X型高倍数泡沫发生器该发生器为圆柱型结构，由一个喷嘴、混流式微型水轮机、风叶、发泡网、圆柱型筒体、混合液管组成（见图3）。
该发生器体积小、重量轻、发泡倍数较低，作为移动式可与消防车配套使用，进行发泡灭火和排烟。
如用在固定式高倍数泡沫灭火系统中应去掉管牙接口后再与管路连接。
b)、PFS4X型高倍数泡沫发生器该发生器为方形结构，由四个喷嘴、混流式微型水轮机、风叶、方锥形或锯齿形金属发泡网、方形壳体、保护罩、混合液管路以及进液管等组成（见图4）。
锯齿形网用于高度较小的空间。
该发生器体积适中，发泡倍数较高，可与PHY系列管线式压力比例混合器、PHP系列平衡压力比例混合器或GPZ系列置换式压力比例混合装置匹配，在全淹没式、局部应用式高倍数泡沫灭火系统中应用，亦可作为车载式高倍数泡沫灭火装置使用。
2)、主要性能指标主要性能指标见表1表1 主要性能指标3)、混合液进口压力与混合液流量关系混合液流量根据混合液进口压力按式（1）计算。
Q = K· P ------------------------------（1）×104式中： Q───混合液流量（L/min）；P───发生器混合液进口压力（Pa）；K───发生器流量特性系数。
4)、混合液进口压力与发泡量关系曲线混合液进口压力与发泡量关系曲线见图2。
图2 PFS系列高倍数泡沫发生器混合液进口压力与发泡量的关系曲线5)、外型及安装尺寸PFS3X和PFS4X型高倍数泡沫发生器外型及安装尺寸分别见图3、图4。
图3 PFS3X型高倍数泡沫发生器外型及安装尺寸图4 PFS4X型高倍数泡沫发生器外型及安装尺寸2、PFSZ4X型高倍数泡沫发生器1)、简介PFSZ4X型高倍数泡沫发生器是利用具有一定压力的水驱动微型混流式水轮机为动力，驱动叶轮旋转，产生气流发泡。
该发生器与PFS4X型区别在于自带微型比例混合器，使用时向进水管供应大于的压力水，并可用吸液管从附近的高倍数泡沫液桶中吸取泡沫液，按3%比例进行混合。
该发生器为方形结构，由四个喷嘴、混流式微型水轮机、风叶、方锥型或锯齿形金属发泡网、方形壳体、保护罩、混合液管路、吸液管以及微型比例混合器等组成（见图6）。
主要部件采用铜、不锈钢等耐腐蚀材料加工，发泡网用1Cr18Ni9不锈钢板材制作，不但可以用淡水，而且可以使用海水在防护区进行发泡灭火。
压力水可以由消防栓、消防车、消防艇或专用水泵提供。
该发生器体积适中，发泡倍数高，在全淹没式、局部应用式高倍数灭火系统中广泛应用，亦可作为车载式高倍数灭火装置使用。
2)、主要性能指标主要性能指标见表2。
表2 主要性能指标3)、混合液进口压力与混合液流量关系混合液流量根据混合液进口压力按式（1）进行计算。
4)、混合液进口压力与发泡量关系曲线混合液进口压力与发泡量关系曲线见图5。
图5 PFSZ4X高倍数泡沫发生器混合液进口压力与发泡量的关系曲线5)、外型及安装尺寸外型及安装尺寸见图6。
a)方形b)锯齿形图6 PFSZ4X型高倍数泡沫发生器外型及安装尺寸3、PFST4X型手提式高倍数泡沫发生器1)、简介PFST4X型高倍数泡沫发生器是利用具有一定压力的泡沫混合液驱动微型侧击式水轮机为动力，驱动风叶旋转，产生气流发泡。
该发生器为圆柱型结构，由四个射流喷嘴、四个雾化喷嘴、侧击式水轮机、风叶、发泡网、圆柱形筒体、进水管等组成。
主要零部件采用铜、不锈钢等耐腐蚀材料加工，发泡网用1Cr18Ni9不锈钢板材制作，不但可以用淡水，而且可以使用海水在防护区进行发泡灭火。
该发生器体积小，重量轻，发泡倍数低，可放在消防车工具箱内，由一人操作使用。
其最宜与PHF4型负压比例混合器配套使用，组成移动式高倍数泡沫灭火系统（见图7），也可用于全淹没式、局部应用式高倍数灭火系统中。
图7 PFS3X、PFST4X型高倍数泡沫发生器在移动式灭火系统中连接示意图2)、主要性能指标主要性能指标见表3。
表3 主要性能指标3)、混合液进口压力与混合液流量关系混合液流量根据混合液进口压力按式（1）计算。
4)、混合液进口压力与发泡量关系曲线混合液进口压力与发泡量关系曲线见图8。
图8 PFST4X高倍数泡沫发生器混合液进口压力与发泡量关系曲线图5）、外型尺寸外型尺寸见图9。
图9 PFST4X型高倍数泡沫发生器外型及安装尺寸4、PZ系列中倍数泡沫发生器1)、简介公司开发的PZ系列中倍数泡沫发生器是利用具有一定压力的混合液驱动侧击式水轮机为动力，驱动风叶旋转，产生气流发泡。
其产生的中倍数泡沫与高倍数泡沫相比，具有泡沫流动性好，抗烧性能强的特点；与低倍数泡沫相比，具有泡沫倍数高，发泡量大，覆盖火源快的特点。
PZ系列发生器根据安装形式可以分为悬挂固定式、水平固定式和手提式三种。
悬挂固定式和水平固定式主要用于扑救汽油、煤油、柴油等碳氢化合物及A类火灾。
如安装于石油化工生产车间、油库、仓库、船舶、汽油库等较小的有限空间的顶棚，灭火效果十分显着。
手提式主要用于扑救火灾部位难以确定的场所，可以扑救汽油、煤油、柴油等碳氢化合物及A类火灾。
2)、主要性能指标主要性能指标见表4表4 主要性能指标3)、混合液进口压力与混合液流量关系混合液流量根据混合液进口压力按式（1）进行计算。
4)、混合液进口压力与发泡量关系曲线混合液进口压力与发泡量关系曲线见图10。
图10 PZ系列中倍数泡沫发生器混合液进口压力与发泡量关系曲线图5)、外型与安装尺寸外型与安装尺寸见图11。
a) PZ2XA b) PZD2XAc) PZT2XA d) PZ4XAe) PZD4XA f) PZT4XA图11 PZ系列外型与安装尺寸5、PHF系列管线式负压比例混合器1)、简介PHF系列管线式负压比例混合器能自动吸入不同比例的泡沫液，将水和泡沫液混合，供给泡沫发生器进行发泡。
该系列比例混合器主要有本体、接口、过滤网、扩散口、喷嘴调节底座阀、调节手柄、橡胶膜片等组成（见图12）。
主要零部件采用铜合金耐腐蚀材料制作，不但可以用于用淡水，而且可以用于用海水进行发泡的泡沫灭火系统。
