低压保护测控装置使用PPT课件

  • 格式：pptx
  • 大小：1.45 MB
  • 文档页数：8

下载文档原格式

  / 8

合集下载

低压电气设备 ppt课件

低压电气设备 ppt课件
ppt课件 47
低压配电屏检查内容
(3)隔离开关、断路器、熔断器和互感器等的 触点是否牢靠，有无过热、变色现象 (4)二次回路导线的绝缘是否破损、老化。 (5)配电屏上标有操作模拟板时，模拟板与现
场电气设备的运行状态是否对应。
ppt课件 48
低压配电屏检查内容
(6)仪表或表盘玻璃是否松动，仪表指示是 否正确
(7)配电室内的照明灯具是否完好，照度是
否明亮均匀，观察仪表时有无眩光。 (8)巡视检查中发现的问题应及时处理，并 记录。
ppt课件
49
第六节 低压带电作业要求
低压带电作业的要求
1、低压带电工作应设专人监护，使用有绝缘
柄的工具，工作时站在干燥的绝缘物上，戴绝缘 手套和安全帽，穿长袖衣，严禁使用锉刀、金属 尺和带有金属物的毛刷、毛掸等工具。（人员角 度） 2、在高低压同杆架设的低压带电线路上工作 时，应先检查与高压线的距离，采取防止误碰高 压带电设备的措施。（安全距离）
ppt课件
14
~ ~
主触头 弹簧
动作过程 线圈通电 衔铁被吸合 触头闭合
线圈
铁芯 衔铁 电机
M 3~
ppt课件
辅助 触头
电机接通 电源
15
（三）短路环的作用
工作原理 当线圈中通入交流电时，由于交流电的 大小随时间周期性的变化，因此为防止这种 现象的发生，线圈铁芯的吸力也随之不断变 化，造成衔铁的震动，发出呼声，加了短路 环后，当磁通变化时，在短路环中将产生感 应电流，而感应电流所产生的磁通将滞后原 磁通变化的900。因此整个铁芯的磁场将发 生变化，其吸力也将发生变化。衔铁震动变 小，噪音变小。 ppt课件 16

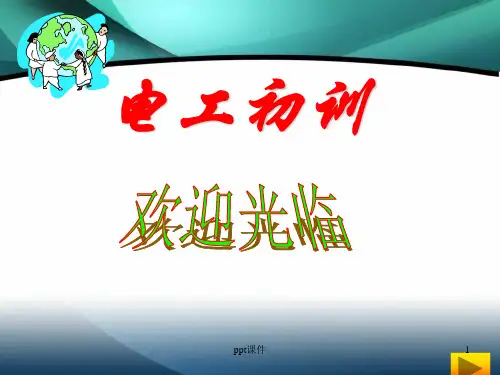

电工初训
ppt课件
1

低压保护测控装置介绍

低压保护测控装置介绍

6）2路脉冲P、Q输入
注：每一块DIO插件9路开出，7路开入（强电）
报告主题
一、硬件构架介绍 二、软件特点介绍 三、产品功能介绍
四、工具使用方法介绍
报告主题
四、工具使用方法介绍
一）、BDM口软件装载工具 flashload.exe 二）、图形化逻辑方案编译工具 mdiapp2.exe 三）、微机保护调试软件 eppc.exe
报告主题
四.三）、微机保护调试软件---eppc.exe
功能菜单：
<一> 监视面板
<二> 控制面板 <三> 系统功能: <四> 辅助功能菜单
报告主题
四.三）、微机保护调试软件---eppc.exe
<一> 监视面板
1. 2. 3. 4. 5. 6. 7. 8. 整定操作：整定值查询,修改,固化。 录波数据：故障录波数据查询,分析。 事故报告：保护动作事件及开关变 位事件监视。 开入监视：开入量定时查询。 交流测试：交流测试及调校。 采样数据：实时采样数据监视。 内存单元：内存单元数据查询及修 改。 保护配置：保护自描述信息浏览。
1）反映相间故障的速断保护 2）过流保护 3）高压侧零序过流保护 4）低压侧零序过流保护（可选择为反时限） 5）低电压保护 6）过负荷（告警或跳闸） 7）非电量保护 8）电流加速元件（受合或自动合于故障加速）
报告主题
三、产品介绍
4、CSC-241E数字式接地变保护测控装置
主要功能包括：
1）电流速断保护 2）过流Ⅰ段Ⅳ时限保护
报告主题
四.一）、BDM口软件装载工具---flashload.exe
运 行 主 界 面
报告主题
四.一）、BDM口软件装载工具---flashload.exe

低压保护测控装置使用PPT课件

低压保护测控装置使用PPT课件

报告主题
微机保护调试软件---eppc.exe
<二> 控制面板
1. 定值切换：保护运行定值区切 换。
2. 压板设置：保护压板设置。 3. 开出传动：开出传动测试。 4. 时间设置：装置时间设置。 5. 信号复归：装置信号复归。 6. 标签设置：设置保护装置地址。 7. 保护方案：保护方案升级/更
新。 8. 软件更新：保护程序升级/更
切换到有效定值区 需要重新固化正确定值 用EPPC固化正确的配置文件
更换后备电池 检查网络电缆是否松动 检查MMI模块是否正常 检查CPU与MMI的通信电缆
检查PT回路 检查控制回路 复归后检查通讯是否恢复正常
报告主题
• 4、保护与其它装置配合的问题： 1）与一次开关的配合的问题： 现场不使用装置本身防跳回路而是使用开关柜 防跳时，需取消装置跳闸插件上的防跳模块。 处理方法：将跳闸插件上电阻R4去掉 2）工程应用当中，若不使用装置内部操作箱时， 操作箱上的跳位（TWJ）、合位（HWJ）监视 回路都不能形成通路，导致“控制回路断线” 告警；此时可以整定KG2.5=1，退出控制回路 监视功能。
Num be r
Revision
14-Mar-2005 E:\my doc\亿能资料\硬件资料\Cpu.DDB
Sheet of Drawn By :
4
报告主题
微机保护调试软件---eppc.exe
功能菜单：
<一> 监视面板 <二> 控制面板 <三> 系统功能: <四> 辅助功能菜单
报告主题
微机保护调试软件---eppc.exe
报告主题
微机保护调试软件---eppc.exe
软件使用 1. 通讯设置及cpu联接 2. 保护方案与保护程序的升级/更新 3. 故障录波数据查询,分析

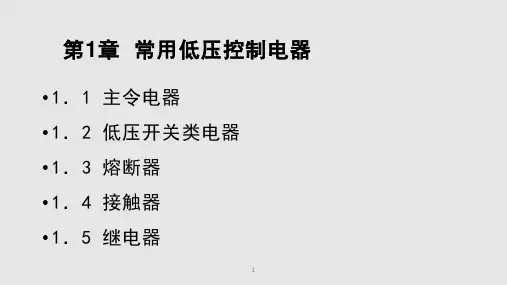

常用的低压控制电器ppt课件

常用的低压控制电器ppt课件
.
灭弧系统
磁吹灭弧 磁吹灭弧装置如图所示。触头回路(主回路)中串接有吹弧线圈
(较粗的几匝导线，其间穿以铁心增加导磁性)，通电后会产生较大 的磁通。触头分断的瞬间产生的电弧就是载流体，它在磁通的作用 下产生电磁力F将电弧拉长并冷却从而灭弧。由于电磁电流越大， 吹弧的能力越大，且磁吹力的方向与电流方向无关，故一般应用于 直流接触器中。
.
低压电器的基本结构及原理
• 电磁式低压电器一般由三部分组成：电磁机构、触头 系统、灭弧系统。
• 电磁机构 组成 电磁机构是电器元件的感受部件，它的作用是将 电磁能转换成为机械能并带动触点闭合或断开。它通 常采用电磁铁的形式，由电磁线圈、静铁心（铁心）、 动铁心（衔铁）等组成，其中动铁心与动触点支架相 连。
.
.
触头系统
触头的形式
触头用来接通和断开电路，是一切有触头的电器的执行元件。 对触头的要求一般是：接通时导电性能好、不跳（不振）、噪 声小、不过热；断开时能可靠地消除规定容量下的电弧。根据 结构，触头分为桥式触头和指式触头。
.
触头系统
分类
❖ 按功能可分为：主触头和辅助触头。主触头用于接通和分断主电路；辅助 触头用于接通和分断二次电路，还能起互锁和联锁作用。
.
刀开关
.
刀开关
• 符号
.
刀开关
• HD（单投）和HS（双投）系列
.
刀开关
刀开关HD/HS系列
HD系列适用于交流50Hz、额定电压至380V、直流至440V;额定电流 至1500A的成套配电装置中,作为不频繁地手动接通和分断交、直流 电路或作隔离开关用.其中: 1.中央手柄工的单投和双投刀开关上主要用于磁力站,不切断带有电 流的电路,作隔离开关之用. 2.侧面操作手柄式刀开关,主要用于动力箱中. 3.中央正面杠杆操作机构刀开关主要用于正面操作、后面维修的开 关柜中,操作机构装在正前方. 4.侧方正面操作机械式刀开关主要用于正面两则操作、前面维修的 开关柜中,操作机构可以在柜的两侧安装. 5.装有灭弧室的刀开关可以切断电流负荷,其他刀开关只作隔离开关 使用.

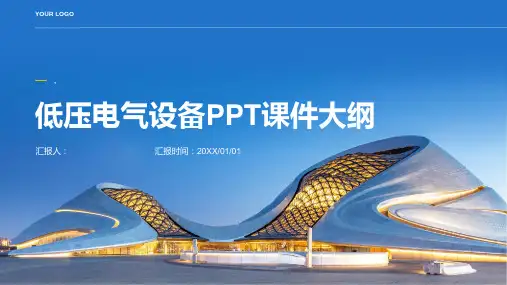

《低压电气设备》课件

《低压电气设备》课件

03
对验收结果进行分析、评估设备的性能和可靠性等。
04
低压电气设备的维护与保 养
低压电气设备的日常维护
每日检查设备运行状态
包括设备的温度、声音、振动等，以及仪表的读数是否正常。
清洁设备
定期清理设备表面灰尘，保持设备清洁，防止因灰尘导致的设备故 障。
检查紧固件
确保设备中的螺丝、螺母等紧固件紧固，防止因松动导致的设备故 障。
低压电气设备的安装
安装前的准备工作
检查设备规格、确认安装位置、准备安装工具和材料等。
安装过程中的注意事项
确保设备接地、遵循安全操作规程、避免短路和过载等。
安装后的检查与测试
检查设备运行是否正常、测试各项功能是否达标等。
低压电气设备的调试
调试前的准备工作
熟悉设备技术参数、了解调试流程和要求等 。
调试过程中的注意事项
02
低压电气设备的组成与工 作原理
低压电气设备的组成
电源
为设备提供电能，包括 交流电源和直流电源。
控制元件
用于控制设备的启动、 停止和运行状态，如开
关、继电器等。
负载
设备运行时所带动的电 器，如电机、照明灯等
。
保护装置
用于保护设备和电路的 安全，如熔断器、断路
器等。
低压电气设备的工作原理
01
电源将电能传输到控制元件，控 制元件根据指令控制负载的运行 状态。
低压电气设备的定期保养
01
02
03
润滑设备
定期对设备的轴承、链条 等需要润滑的部位进行润 滑，保证设备正常运行。
检查绝缘
定期检查设备的绝缘性能 ，确保设备安全运行。
校准设备
对设备的各项参数进行校 准，保证设备的性能和精 度。

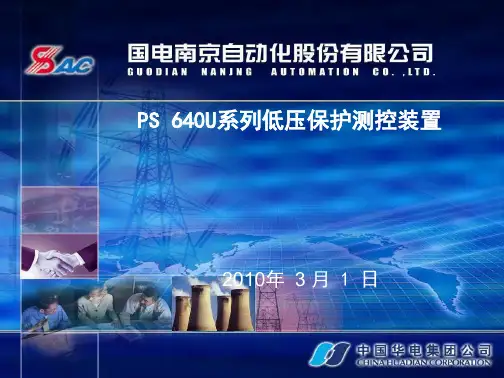

PS640U介绍PPT

PS640U介绍PPT
[ 19 ]
国电南自
PSL 642U线路保护测控装置
零序过流告警功能 3U0越限告警 小电流接地选线 TV断线判别 测控功能（22路遥信，开关遥控，遥测、电度）
[ 20 ]
国电南自
PSL 643U母联保护测控装置
三段式复压闭锁过流保护 三段式零压闭锁零序过流保护 充电复压闭锁过流保护 充电零压闭锁零序过流保护 失灵启动保护
[ 18 ]
国电南自
PSL 642U线路保护测控装置
三段式相间距离保护 双回线相继速动 不对称故障相继速动 距离加速保护 三段复合电压方向过电流保护，其中第三段 可整定为定时限或反时限 二段式零序方向电流，其中第二段可整定为定时限或反 时限 三相重合闸（检同期、无压或不检） 过负荷保护(告警/跳闸可选) 合闸加速保护 低频减载和低压减载功能
PSL 641U线路保护测控装置
三段复合电压方向过电流保护，其中第三段可整定为定时限或反 时限 二段式零序方向电流，其中第二段可整定为定时限或反时限 三相重合闸（检同期、无压或不检） 过负荷保护(告警/跳闸可选) 合闸加速保护 低频减载和低压减载功能 零序过流告警功能 3U0越限告警 小电流接地选线 手合同期/准同期 TV断线判别 测控功能（22路遥信，开关遥控，遥测、电度）
[ 26 ]
国电南自
PST 642U变压器保护测控装置
三段复合电压闭锁过流保护 二段定时限零序过流保护 三相一次重合闸 过负荷保护 电流启动通风、电流闭锁调压 TV断线判别 测控功能（22路遥信，开关遥控，遥测、电度）
跳闸矩阵
[ 27 ]
国电南自
PST 644U变压器非电量保护
国电南自

低压控制类电器PPT课件

低压控制类电器PPT课件
10
接近开关
• 接近式位置开关是一种非接触式的位置开关，简称接近开关。它由感应头、高频振荡器、放大器和外壳组成。当 运动部件与接近开关的感应头接近时，就使其输出一个电信号。
• 接近开关包括电感式和电容式两种。 • 电感式接近开关的感应头是一个具有铁氧体磁心的电感线圈，只能用于检测金属体。振荡器在感应头表面产生一
20
光电开关的工作原理
放大
继电器线圈
21
继电器触点
光电开关的组成
• 主要由投光器（光源）和受光器（光电元件）继电器组成。 • 常用的光电器件：
发光二极管、红外发光二极管、光敏电阻、光敏三级管、光电耦合器等等。
22
1．2 低压开关类电器 常用刀开关、转换开关、自动开关三类.
1．2．1 刀开关 刀开关（手柄闸刀式开关）是低压配电电器中结构最简单、应用 最广泛的电器。广泛应用于照明电路、小容量（5.5KW及以下） 的动力电路且不频繁启动的控制电路中。刀开关按极数分为单级、 双极和三级；按操作方式分为直接手柄操作式、杠杆操作机构式 和电动操作机构式；按刀开关可转换的方向分为单投式和双投式。
个交变磁场，当金属块接近感应头时，金属中产生的涡流吸收了振荡的能量，使振荡减弱以至停振，因而存在振 荡和停振两种信号，经整形放大器转换成二进制的开关信号，从而起到“开”、“关”的控制作用。
11
12
电容式接近开关
• 这种开关的测量通常是构成电容器的一个极板，而另一个极板是开关的外壳。这个外壳在测量过程中通常是接地 或与设备的机壳相连接。当有物体移向接近开关时，不论它是否为导体，由于它的接近，总要使电容的介电常数 发生变化，从而使电容量发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通或 断开。这种接近开关检测的对象，不限于导体，可以绝缘的液体或粉状物等。

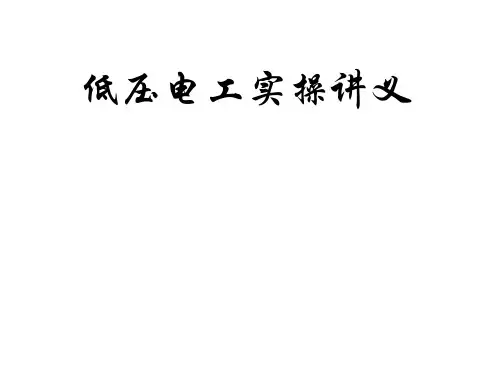

低压电工实操讲义 ppt课件

低压电工实操讲义 ppt课件
（2）只能轻载或空载启动；
（3）可以频繁启动但启动时 间不得过长或过短。
12 QJ3型自耦减压启动器 12-1 接线原理图：
2020/10/28
43
12-2 抽头的使用原则：当65%的抽头启动困 难时，应改为80%的抽头启动。 （30KW以下最长启动时间不超过30s，超30s 为启动困难）。 抽头、启动电压、电流及转矩的关系：
KMY辅助常闭断开（互锁）
KMY主触头断开 M失电 KMY辅助常闭合(解除互锁)
SB2常开闭合 KM△线圈得电 KM△主触头闭合 △接运行
停止： 按 SB3（红）
KM△辅助常开闭合（自锁）
所有接触器常开触点断开 M失电 KM△辅助常闭断开（互锁）
2） 技术要求：
（1）适用于铭牌规定为△接 的电动机；
2020/10/28
36
接地摇表接线原理图：
接 地 摇 表 接 线 端 子
2020/10/28
37
10-2 摇测： 一人监视现场，另一人边摇边调整刻度盘，使
表针对准基线(0)，此时，表针指的刻度盘读数乘以 倍率即接地装置的接地电阻值。 10-3 摇测注意事项： １）上空不得与架空线路平行； ２）地下不得与金属管道平行； ３）摇测前必须断开中间接点； ４）雷雨天气不得摇测避雷器接地装置。
时。）；
（4）油浸式应采用25#变压器油，应质好
量足；
（5）外壳应接零或接地保护。
2020/10/28
45
13 单方向自锁控制线路接线图 13-1 接线原理图及动作原理：
QS
2020/10/28
46
13-2 电器选择及接线： QS（刀开关）≥3IN；FU1（熔断器）≥熔丝： （1.5~2.5）IN； KM（接触器）≥（1.3~2.0）IN； FR(热继电器)： 热元件（1.1~1.25）IN，调整范围（60%~100%）； 整定值：1IN FU2: 熔断器5~10A，熔丝1~5A; 控制回路导线:不小于1.5mm2的BV线。 主回路导线：按照电动机额定电流（估算时按 2A/KW）选择导线截面积。

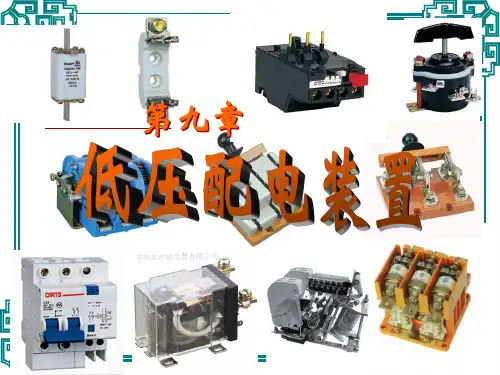

《低压配电装置》PPT课件

《低压配电装置》PPT课件
一、刀开关
刀开关是手动开关。包括 胶盖刀开关，石板刀开关、铁 壳开关、转扳开关、组合开关 等。如右图显示。
刀开关是最简单的开关电 器。由于没有或只有极为简单 的灭弧装置，刀开关无力切断 短路电流。因此，刀开关下方 应装有熔体或熔断器。对于容 量较大的线路，刀开关须与有 切断短路电流能力的其他开关 串联使用。
失压（欠压）脱扣器也是利用 电磁力的作用来工作的，工作原理 如右图所示。所不同的是正常工作 时衔铁处在闭合位置，而且线圈是 并联在线路上的。当线路电压消失 或降低至40％～75％时，衔铁被弹 簧拉开，并通过脱扣机构使减压起 动器或自动空气开关动作而断开线 路。
失压脱扣器原理图
第二节 开关电器
开关电器的主要作用是接通和断开线路。在车间内，开关电器 主要用来起动和停止用电设备，最多的是用来起动和停止电动机。 常用的开关电器有闸刀开关、自动断路器、交流接触器等。
通和分断主回路的大电流。
塑壳式低压断路器原理图
2.低压断路器的一般选用原则 （1）低压断路器的额定电压和额定电流应不小于线路的正常
工作电压和计算负载电流。
（2）热脱扣器的瞬时脱扣整定电流应等于所控制负载负载的 额定电流。
（3）电磁脱扣器的瞬时脱扣整定电流应大于负载正常工作时 可能出现的峰值电流。
（4）欠压脱扣器的额定电压应等于线路的额定电压。 （5）断路器的极限通断能力应小于电路最大短路电流。
断器和熔体的额定电流不得大于开关的额定电流。用刀开关控制
电动机时，为了维护和操作的安全，应该在刀上方另装一组熔断
器。
组合开关又叫转换开关，体积小，触头对数多，接线方式灵 活，操作方便，常用于交流50Hz、380V以下及直流220V以下的电 气线路中，主要用于小容量电动机的正、反转等控制。转换开关 的手柄按45°- 0°- 45°有三个位置，中间是断开电源的位置， 左右两边的或者都是正转位置，或者一个是正转位置，另一个是 反转位置。转换开关可用来控制7．5kW以下的电动机。

《低压电气设备》课件

《低压电气设备》课件

低压电气设备的运行与维护
05
低压电气设备的运行管理
运行前检查：检查设备是否正常，是否有异常情况 运行中监控：监控设备运行情况，及时发现和处理异常情况 运行后维护：定期对设备进行维护，确保设备正常运行 故障处理：及时处理设备故障，确保设备正常运行
低压电气设备的维护保养
定期检查：检查设备外观、接线、绝缘等 是否正常
故障原因：设备老化、操作不当、环境 因素等
故障检测：使用检测仪器，如万用表、 示波器等
故障排除：根据检测结果，采取相应 措施，如更换损坏部件、调整参数等
预防措施：定期检查、维护设备，提高 设备可靠性
故障处理：记录故障情况，总结经验教 训，提高故障处理能力
低压电气设备的预防性维护
定期检查：检查设备外观、接线、绝缘等是否正常 定期清洁：清洁设备表面、内部灰尘、污垢等 定期润滑：对需要润滑的部位进行润滑，保持设备运行顺畅 定期测试：对设备进行绝缘测试、接地测试等，确保设备安全运行
更换配件：定期检查和更换老化、损坏的 配件
清洁保养：定期清洁设备表面、内部灰尘 和污垢
安全操作：严格按照操作规程进行操作， 确保设备安全运行
润滑保养：定期对设备进行润滑，保持良 好的运行状态
记录维护：记录设备的维护保养情况，便 于日后查询和分析
低压电气设备的故障诊断与排除
故障类型：短路、过载、漏电等
提高生活质量：低压电气设备在日常生活中起着重要的作用，可以提高生活质量，方便人 们的生活。
低压电气设备的组成
03
低压电气主接线
主接线方式：单母线、双母线、三母线等 主接线元件：断路器、隔离开关、电流互感器、电压互感器等 主接线功能：控制、保护、测量、信号等 主接线设计原则：可靠性、经济性、灵活性等

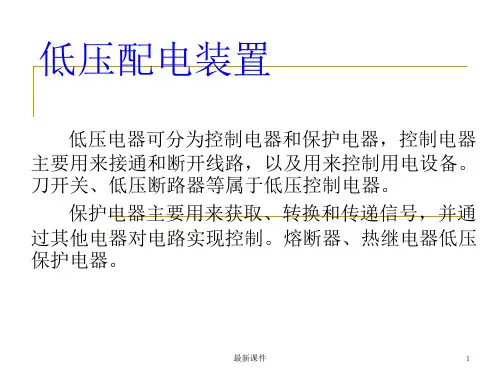

低压配电装置ppt课件

低压配电装置ppt课件

热继电器的作用是：主要用来对异步电动机进行过载保护，
他的工作原理是过载电流通过热元件后，使双金属片加热弯
曲去推动动作机构来带动触点动作，从而将电动机控制电路
断开实现电动机断电停车，起到过载保护的作用。鉴于双金
属片受热弯曲过程中，热量的传递需要较长的时间，因此，
热继电器不能用作短路保护最，新课件而只能用作过载保护
最新课件
21
工作原理：低压断路器的主触点是靠手动操作或电动合 闸的。主触点闭合后，自由脱扣机构将主触点锁在合闸 位置上。过电流脱扣器的线圈和热脱扣器的热元件与主 电路串联，欠电压脱扣器的线圈和电源并联。当电路发 生短路或严重过载时，过电流脱扣器的衔铁吸合，使自 由脱扣机构动作，主触点断开主电路。当电路过载时， 热脱扣器的热元件发热使双金属片上弯曲，推动自由脱 扣机构动作。当电路欠电压时，欠电压脱扣器的衔铁释 放。也使自由脱扣机构动作。分励脱扣器则作为远距离 控制用，在正常工作时，其线圈是断电的，在需要距离 控制时，按下起动按钮，使线圈通电，衔铁带动自由脱 扣机构动作，使主触点断开。
最新课件17最新课件18最新课件19
最新课件
20
（二）低压断路器
低压断路器也称为自动空气开关，可用来接通和分断 负载电路，也可用来控制不频繁起动的电动机。它功 能相当于闸刀开关、过电流继电器、失压继电器、热 继电器及漏电保护器等电器部分或全部的功能总和， 是低压配电网中一种重要的保护电器。 低压断路 器具有多种保护功能(过载、短路、欠电压保护等)、 动作值可调、分断能力高、操作方便、安全等优点， 所以目前被广泛应用。 低压断路器由操作机构、触点、保护装置(各种脱 扣器)、灭弧系统等组成。
最新课件
9
最新课件
10
（三）电磁式继电器
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 其余十个指示灯绿灯亮表示“XXX保护功能压板投入”， 红灯亮表示该保护功能动作。
• 特例： • CSC-211型线路保护的“重合闸”指示灯保持绿灯常亮，
表明重合闸功能投入且已经充满电；绿灯闪烁时表明正 在充电；红灯常亮，表明重合闸出口。 • CSC-211型线路保护的“低周减载”指示灯和低压减载 （解列）共用。
报告主题
2、运行中各种报警、异常的处理
序号
告警类型
处理办法
1
RAM错误
2
ROM错误
3
闪存错误
4
开出异常
5
AD错误
6
零漂越限
7
无效定值区
8
定值校验错误
9
保护配置错误
10
后备电池异常
11
网络接口异常
12
MMI通信异常
13
MMI显示<等待通信命令>
14
PT断线或失压
15
控制回路断线
16
网络通讯异常
装置重启，无效则更换CPU插件 装置重启，无效则更换CPU插件 装置重启，无效则更换CPU插件 装置重启，无效则更换CPU插件 装置重启，无效则更换CPU插件 装置重启，调整零漂，无效则更换CPU插件
报告主题
• 10、如何打印定值 从“装置主菜单→定值操作→定值调阅”菜单
调出需打印的定值区定值，按确认键，装置提示 “是否打印当前定值？”，按确认键开始打印。
• 11、如何打印报告 装置主菜单→报告管理菜单下有装置动作记录，
告警记录，录波记录，操作记录。按确认键可以 看到以时间排序的记录列表，选相应时间，按确 认键，可查看相应记录，再次按下确认键，装置 提示“是否打印该份报告？”，按确认键开始打 印。
报告主题
2、如何看循环显示内容
• LCD（160*80）显示屏可显示5行汉字，满屏显示 50个汉字。(CSC246装置标准配置为大液晶， LCD（320*240）)
• 一般状态下，第一行固定显示当前时间，最末一 行显示当前定值区号，其他行循环显示测量值、 采样值、已投入的软压板。
• 装置运行异常或保护动作时，显示屏背光增强， 以高亮度模式主动显示事件信息。
报告主题
• 12、如何打印录波 录波报告从装置主菜单→报告管理→录波报告，
按确认键显示时间列表，选中相应时间，按确认 键提示“是否打印该份报告？”确认后开始打印。 • 13、如何看版本及打印版本
装置主菜单→装置信息→版本信息。在该菜单 下可以查看装置保护程序、保护方案、MMI、装 置固件、LCD液晶屏等装置的相关信息。在显示 版本信息状态下再次按下“set”,液晶显示“是否 打印版本信息？”，按“set”开始打印。

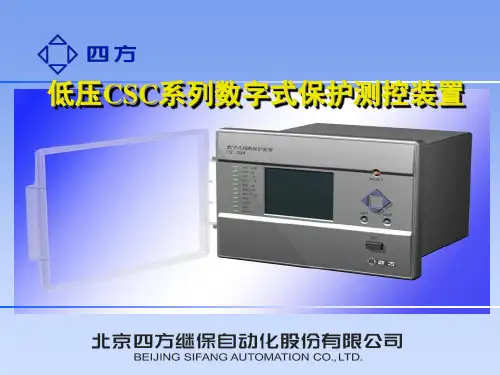

低压CSC系列数字式保护测控装置
装置外 观
报告主题
报告主题
一、运行操作篇
报告主题
1、面板各灯的含义
• LED指示灯共有十一个，每一个灯都具有红、绿两种颜 色。
• CSC-200系列装置的第一个指示灯都是“运行/告警”指 示灯。“运行/告警”指示灯一般情况下保持绿灯常亮， 表明装置工作正常；装置告警时红灯闪烁，复归后恢复 绿灯常亮状态。
切换到有效定值区 需要重新固化正确定值 用EPPC固化正确的配置文件
更换后备电池 检查网络电缆是否松动 检查MMI模块是否正常 检查CPU与MMI的通信电缆
报告主题
二、维护篇
报告主题
• 1、运行中应该保留装置的哪些信息？
• 装置地址、装置软件版本，包括校验码。 • 完整版本信息示例： • 保护程序： • 类型：CSC211线路保护 • 版本：1.08 • 日期：2005－06 • CRC：9E0B • 保护方案： • 类型：线路保护 • 序列号：线路S05 • CRC码：4CC8 • MMI程序 • LCD：160X80 • 版本：1.0 • 装置固件 • 版本：1.00 • 日期：2003－12－25
报告主题
ቤተ መጻሕፍቲ ባይዱ
• 7、运行中不可以进行哪些操作 1）运行中，不允许不按指定操作程序随
意按动面板上键盘。 2） 特别不允许随意操作如下命令： ① 开出传动 ② 修改定值，固化定值 ③ 改变定值区 ④ 改变装置在通信网中地址 3） 严禁带电插拔插件！
报告主题
• 8、如何切换定值区
该系列装置设置从00～31共32套定值区。 使用“装置主菜单→运行设置→定值切换 菜单”或“定值操作→定值切换”菜单均 可以实现定值区切换功能。选定要切换到 的定值区，按“set”键确认，输入密码 “8888”，再按“set”键，装置报告“定 值切换成功！”进行定值切换操作时，装 置会提示当前共有几套定值区固化有定值， 没有固化定值的区不允许进行切换操作。 正常运行时，装置MMI左下角显示当前运 行定值区。
报告主题
• 9、如何切换压板 1）硬压板投退 装置压板模式可进行设置，有软压板和软硬串联两种 方式，不能单独经硬压板投退保护功能。即装置软压板和 硬压板同时投入，相应保护功能才可以投入。保护选择硬 压板投退不需要确认，可以打开运行工况-压板状态菜单， 显示当前软压板状态和总压板状态。从循环显示中也可以 看压板是否投入或退出。 2）软压板投退：装置主菜单→运行设置→压板投退。在 该菜单下可以进行软压板投退。上下键选择要进行操作的 压板，左右键选择投入/退出。完成后按确认键，输入密 码8888，MMI显示“压板设置成功”。同样可以在运行工 况－压板状态菜单或循环显示当中查看软压板投退状态。
• 需要更换插件时，先停保护电源再进行更换。 • 出现不可以进行复归操作的告警或可以进行复归
操作但复归不了的告警，先退出保护出口。
报告主题
• 5、什么情况不能停保护 保护动作后，请勿急于对保护停电，也不要急
于进行试验。事故的各种数据、报告都收集齐后 才可以进行试验。 • 6、运行中可以进行哪些操作 查看：有效值、测量值、开关状态、压板状态、 版本信息、定值，报告信息。 打印：定值、报告。 操作：根据调度令投退压板、根据调度令切换定 值区、修改时钟、复归可以复归的告警信号。
• 响应键盘命令，显示屏背光增强，以高亮度模式 显示人机对话界面。
• 循环显示过程中按下quit键，装置液晶右下角会出 现“◆”形标志，此时液晶上会循环显示当前信 息，方便查看。再次按下quit键,锁屏功能取消。
报告主题
• 3、哪些报警可以复归 报警出来后可以用复归键去复归的告警
有：开入异常、PTDX、无效定值区、控 制回路断线等 • 4、什么情况要停保护
