LPC2-530低压电动机综合保护测控装置1显示操作模块说明若需要对LPC2-530装置进行参数查询及设置等操作，须配置本公司的LPC2-595显示操作模块，该模块配有122×32点阵的汉字型液晶显示器、5个LED指示灯和8个功能键。
示意图如图1.1所示：图1.1 显示操作模块示意图1.1键盘该模块提供功能键：“起动A/←”、“启动B/→”、“停车”、“复归”、“确认”、“返回”“↑”、“↓”。
●起动A/←：在电机控制显示模式下，此按键可以控制电机启动；在定值修改状态下，向左移动光标1位。
●起动B/→：在电机控制显示模式下，当控制模式为双向启动模式时，作为反向起动控制键；在定值修改状态下，向右移动光标1位。
●停车：在电机控制显示模式下，此按键可以控制电机停车。
●复归：按此键可清除故障显示，退出跳闸/报警状态。
●确认：查询或者设置参数时的确认键。
●返回：正常操作时的返回键，在“电机控制显示模式”模式下，按返回键可进入各级查询和设置菜单。
●↑：各级查询和设置菜单里，向上翻页；在修改参数状态时数值加一。
●↓：各级查询和设置菜单里，向下翻页；在修改参数状态时数值减一。
1.2LED指示灯●停车：停机时点亮。
●启动：启动过程中点亮，正常运行后熄灭。
●运行：运行时点亮。
●告警指示灯：保护动作或需要告警的信号时点亮，信号复归后熄灭。
●故障指示灯：装置自检到故障时点亮，信号复归后熄灭。
2装置菜单结构2.1装置启动画面图2.1 装置启动画面显示模块上电后，将自动搜索保护测控装置，并从测控装置获取初始化信息，当接线以及通讯无故障情况下将显示图2.1画面，经过3秒后进入装置默认运行画面。
如果接线不正常或者通讯有故障将显示通讯故障画面。
2.2通讯故障画面图2.2 通讯故障时的画面当显示操作模块与保护测控装置通讯出现故障时，将显示如图2.2通讯故障信息画面。
当接线或通讯故障解除时，自动解除通讯故障并返回先前界面。
第五章LPC3-530低压电动机综合保护测控装置1. 产品用途及特点LPC3-530低压电动机综合保护测控装置主要为低压电动机（380V）提供各类启动和停车控制功能、保护和测控功能。
装置的结构、特点、技术数据、尺寸等请参见“第一章概述”。
⏹保护功能装置具有如下标配保护功能：●过热保护●过载保护（定时限、反时限曲线可选）●断相（不平衡）保护●接地保护●堵转过流保护●启动时间过长保护●欠载保护●外部故障连锁保护●TE时间保护●接触器分断电流保护可增配以下保护功能：●欠功率保护●熔丝断线告警●欠电压保护●过电压保护●相序保护⏹测量功能●8路遥信开入采集，可扩展4路●4路继电器输出控制，可扩展4路●遥测量：三相电流、电流不平衡率、三相电压、P、Q、电能累计、功率因数、频率、三相电流和电压的角度等⏹控制功能提供各种控制模式：●保护模式●直接启动模式●双向启动模式●星三角启动模式●与断路器配合的保护模式●与断路器配合的直接启动模式另外，装置还提供对电动机的欠压重启动控制功能。
⏹通信功能●可选多种通信接口：RS485、CAN、PROFIBUS●多种通信协议，并可支持双网（PROFIBUS支持单网）⏹其他功能●1路4～20mA直流模拟量输出，替代变送器作为DCS测量接口（选配）●装置带有GPS时钟同步接口，以确保装置的时钟与系统同步●事件记录等2. 保护功能及说明2.1 过热保护装置可以在各种运行工况下，建立电动机的发热模型，对电动机提供准确的过热保护，考虑到正、负序电流的热效应不同，在发热模型中采用热等效电流I eq ，其表达式为：式中,K 1 =0.5电动机在启动态 =1电动机在运行态 K 2 =3～10本装置取6K 1随启动过程变化， K 2用于表示负序电流在发热模型中的热效应，由于负序电流在转子中的热效应比正序电流高很多，比例上等于在两倍系统频率下转子交流阻抗对直流阻抗之比。
根据理论和经验，本装置取K 2=6。

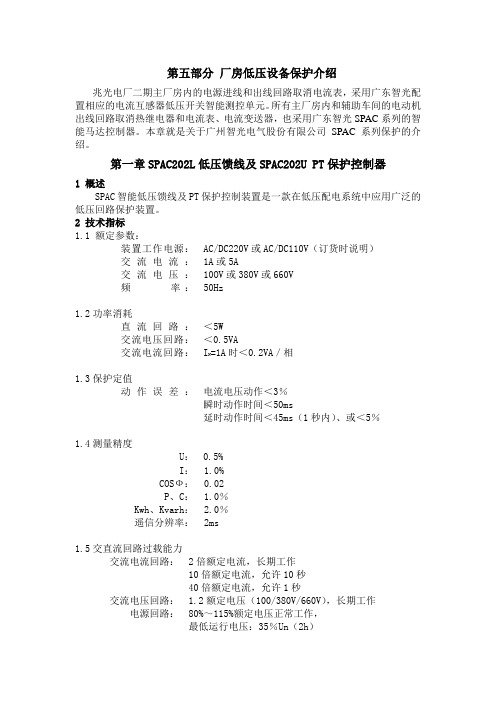

第五部分厂房低压设备保护介绍兆光电厂二期主厂房内的电源进线和出线回路取消电流表，采用广东智光配置相应的电流互感器低压开关智能测控单元。
所有主厂房内和辅助车间的电动机出线回路取消热继电器和电流表、电流变送器，也采用广东智光SPAC系列的智能马达控制器。
本章就是关于广州智光电气股份有限公司SPAC系列保护的介绍。
第一章SPAC202L低压馈线及SPAC202U PT保护控制器1 概述SPAC智能低压馈线及PT保护控制装置是一款在低压配电系统中应用广泛的低压回路保护装置。
2 技术指标1.1 额定参数：装置工作电源：AC/DC220V或AC/DC110V（订货时说明）交流电流：1A或5A交流电压：10OV或380V或660V频率：50Hz1.2功率消耗直流回路：＜5W交流电压回路：＜0.5VA=1A时＜0.2VA／相交流电流回路：IN1.3保护定值动作误差：电流电压动作＜3％瞬时动作时间＜50ms延时动作时间＜45ms（1秒内）、或＜5％1.4测量精度U：0.5%I： 1.0%COSФ：0.02P、C： 1.0％Kwh、Kvarh： 2.0％遥信分辨率：2ms1.5交直流回路过载能力交流电流回路： 2倍额定电流，长期工作10倍额定电流，允许10秒40倍额定电流，允许1秒交流电压回路： 1.2额定电压（100/380V/660V），长期工作电源回路： 80%～115%额定电压正常工作，最低运行电压：35％Un（2h）1.6输出接点容量：AC1250VA(AC380V或220V),DC150VA（DC110V或24V）344.1保护功能控制器提供完善的低压回路保护功能，能实现对低压馈线回路的短路、过载、欠载、堵转、缺相（不平衡）、接地漏电、欠压、过压、相序错误等故障保护。
以及实现对PT回路的过电压、低电压、PT断线等故障保护。
1）速断保护：速断保护主要用于保护引出线相间短路，SPAC202L装置提供完善、可靠的速断保护方案，可对每相电流进行计算处理，按设定的电流值及时间进行保护跳闸。
附录LPC系列低压综合保护测控装置选型及订货非常感谢您选用本公司生产的LPC系列低压综合保护测控装置。
该系列综合保护测控装置目前有以下几种型号供您选择：●LPC1-510低压线路综合保护测控装置●LPC1-530低压电动机综合保护测控装置●LPC1-580低压线路综合测控装置●LPC2-530低压电动机综合保护测控装置●LPC2-580低压线路综合测控装置鉴于上述LPC系列综合保护测控装置具有多种配置，其价格亦不同，为保证装置能满足实际运行要求，在设计选型及定货时，请仔细阅读并认真填写附表，连同主接线图一起寄给或传真至本公司。
通讯地址如下：供货单位：江苏金智科技股份有限公司南京东大金智电气自动化有限公司通讯地址：南京市江宁经济技术开发区将军大道100号电话：（86-25）52762828传真：（86-25）52762929邮编： 211100网址：http：//E-mail：market@F 1．LPC1-510低压线路综合保护测控装置选型表LPC1-5101二次侧额定电流A ：1A C ：5A0：无DCS 输出1：有DCS 输出通信板配置DCS 板配置0：无网络1：485单网2：485双网3：CAN 单网4：CAN 双网5：PROFIBUS 单网22：100V 4：380V 额定电压F 2．LPC1-530低压电动机综合保护测控装置选型表LPC1-5301二次侧额定电流A：1A C ：5A0：无DCS 输出1：有DCS 输出通信板配置DCS 板配置0：无网络1：485单网2：485双网3：CAN 单网4：CAN 双网5：PROFIBUS 单网22：100V4：380V 额定电压F 3．LPC1-580低压线路综合测控装置选型表LPC1-5801二次侧额定电流A：1A C ：5A0：无DCS 输出1：有DCS 输出通信板配置DCS 板配置0：无网络1：485单网2：485双网3：CAN 单网4：CAN 双网5：PROFIBUS 单网22：100V4：380V 额定电压F 4．LPC2-530低压电动机综合保护测控装置选型表G: 250ABLPC2-530110B ：2A 额定电流1:RS485单网DCS 板配置10:无通讯D: 6.3A E: 25A F: 100A 2:RS485双网5:Profibus 单网3:CAN 单网4:CAN 双网0:无1:有0:无1:有漏电功能00:无1:有温度保护01:100V 2:380V 通信板配置0:无1:有额定电压装置电源0:AC2201:DC110/22010:保护模式控制模式1:直接起动2:双向起动3:星三角起动4:保护模式（断路器配合）5:直接起动（断路器配合）0失压重起0:无电压功能F 5．LPC2-580低压线路综合测控装置选型表A LPC2-580110A：1A 额定电流1:RS485单网DCS 板配置10:无通讯C: 5A E: 25A F: 100A2:RS485双网5:Profibus 单网3:CAN 单网4:CAN 双网0:无1:有漏电功能0:无电压功能1：57.7V 通信板配置0:无1:有额定电压装置电源0:AC2201:DC110/22076:无控制模式控制模式7:框架控制8:塑壳控制9:通用控制2：100V 3：220V 4：380VF6．LPC1系列装置订货规范表订单编号：用户名称：联系电话：要求交货时间：订货日期：联系人：F7．LPC2-530低压电动机综合保护测控装置订货规范表订单编号：用户名称：联系电话：要求交货时间：订货日期：联系人：F8．LPC2-580低压线路综合测控装置订货规范表订单编号：用户名称：联系电话：要求交货时间：订货日期：联系人：F9．LPC1-510装置选型举例附录LPC系列低压综合保护测控装置选型及订货（V1.3）技术说明书F10．LPC1-530装置选型举例F - 11。
微机综合保护装置技术规范书1、微机综合保护系统及技术要求1.1系统功能：a. 数据采集与处理：实时采集模拟量、开关量、数字量、温度量、脉冲量以及各类保护信息。
对实时数据进行统计、分析及计算。
* 实时显示各回路的电流、电压值；实时计算每日、每月母线电流、电压最高、最低与平均值。
* 实时显示各回路的功率因素；实时计算每日、每月各回路功率因数的最大、最小及平均值。
* 实时显示各回路的有功、无功功率值；实时计算每日、每月各回路的有功、无功最大、最小及平均值。
* 实时显示各变压器温度值；实时计算每日、每月各变压器温度最高、最低与平均值。
* 实时显示各高压进线的频率、谐波分析情况。
* 实时显示、统计各回路各时段的电度值,对电能数据进行分时计费统计,应根据用户要求具有多种分时计费(峰、谷、平值等)方案和费率的种类。
实时显示、统计各回路每日、每月、每年的有功电度总值和无功电度总值* 实时显示电容的投切状态以及手动/自动状态。
* 数据采集周期、方式、参数等可由用户在线定义，状态量的变化应优先传送。
b. 报警处理设置预告信号和事故信号，并产生不同的音响报警及闪光，自动推出相应画面，对应事故、故障设备的图形发生闪动变位，窗口提示事件内容及处理指导报警信号可在监控主机上人工确认复归。
报警同时启动事件打印输出功能。
* 预告信号部分：线路过负荷、线路单相接地、跳闸回路断线、保护监控装置异常、直流电压异常、系统自诊断故障、母线电压越限、电流越限、变压器温度越限等。
* 事故信号部分：保护装置动作、开关变位。
c. 事故追忆及显示画面保护动作发生时，系统自动启动相关的测量数据记录，供系统进行事故追忆。
要求系统可追忆事故前后全站各个间隔的测量数据。
并提供曲线、表格等形式选择想要查看的事故追忆数据。
* 接线图：包括开关位置和各实时电量信息。
网络系统图、一次接线图、二次接线图、所用电交流系统图、直流系统图、保护监控配置图、通讯结构图、报警信号图、地理位置信息图等图形，可根据甲方需要绘制各种图形。
LPC2-530装置说明1.功能说明（1）装置提供六种控制模式，前四种模式下装置与接触器配合，并提供单独的一个出口（DO3，留用口，端子号25.26）去启动接地保护跳断路器。
后两种模式装置与断路器配合。
（2）前四种控制模式是：保护模式（装置只提供保护功能），直接启动模式（装置提供保护功能和启停机控制功能），双向模式（装置提供保护功能和双向启动功能），星三角模式（装置提供保护功能和星三角启动功能）。
每种模式下的接线原理和DI 与DO 的定义表见后图和说明。
（3）后两种控制模式是：与断路器配合的保护模式和与断路器配合的直接启动模式。
前者装置仅提供保护功能，后者提供保护功能和分合闸控制功能。
请注意：这两种模式下接地保护出口仍然从DO1（分闸继电器，端子号21，22）出口。
每种模式下的接线原理和DI 与DO 的定义表见后图和说明。
注：目前该工程用到了控制模式2和5，即直接启动模式和与断路器配合的直接启动模式。
2.接线原理和端子定义说明2.1保护模式接线原理A B CL N其中，（1）总故障输出将装置自诊断故障，控制回路断线，断路器试验位置均通过这个节点输出。
（2）一般保护跳闸由DO1输出，接地保护由DO3输出，总故障由DO4输出。
开入的定义如表所示，固定几个位置的DI 有相应含义，用户需要另外添加的DI 可在其余开入位置接入。
2.3直接启动模式接线原理A B C2.4该模式下DI 与DO 定义表（默认配置下）：过这个节点输出。
（2）一般保护跳闸和电机启停机控制由DO1输出，接地保护由DO3输出，总故障由DO4输出。
开入的定义如表所示，固定几个位置的DI有相应含义，用户需要另外添加的DI可在其余开入位置接入。
2.5双向启动模式接线和说明C2过这个节点输出。
（2）一般保护跳闸和电机启停机控制由DO1，DO2输出，接地保护由DO3输出，总故障由DO4输出。
开入的定义如表所示，固定几个位置的DI有相应含义，用户需要另外添加的DI可在其余开入位置接入。
