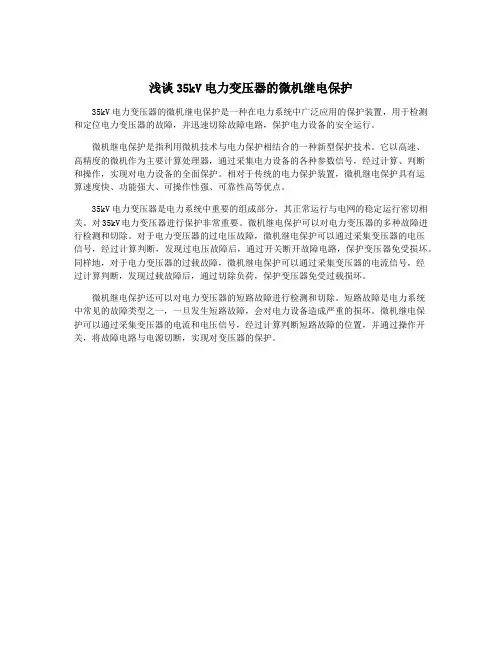

浅谈35kV电力变压器的微机继电保护
35kV电力变压器的微机继电保护是一种在电力系统中广泛应用的保护装置，用于检测和定位电力变压器的故障，并迅速切除故障电路，保护电力设备的安全运行。

微机继电保护是指利用微机技术与电力保护相结合的一种新型保护技术。

它以高速、
高精度的微机作为主要计算处理器，通过采集电力设备的各种参数信号，经过计算、判断
和操作，实现对电力设备的全面保护。

相对于传统的电力保护装置，微机继电保护具有运
算速度快、功能强大、可操作性强、可靠性高等优点。

35kV电力变压器是电力系统中重要的组成部分，其正常运行与电网的稳定运行密切相关。

对35kV电力变压器进行保护非常重要。

微机继电保护可以对电力变压器的多种故障进行检测和切除。

对于电力变压器的过电压故障，微机继电保护可以通过采集变压器的电压
信号，经过计算判断，发现过电压故障后，通过开关断开故障电路，保护变压器免受损坏。

同样地，对于电力变压器的过载故障，微机继电保护可以通过采集变压器的电流信号，经
过计算判断，发现过载故障后，通过切除负荷，保护变压器免受过载损坏。

微机继电保护还可以对电力变压器的短路故障进行检测和切除。

短路故障是电力系统
中常见的故障类型之一，一旦发生短路故障，会对电力设备造成严重的损坏。

微机继电保
护可以通过采集变压器的电流和电压信号，经过计算判断短路故障的位置，并通过操作开关，将故障电路与电源切断，实现对变压器的保护。

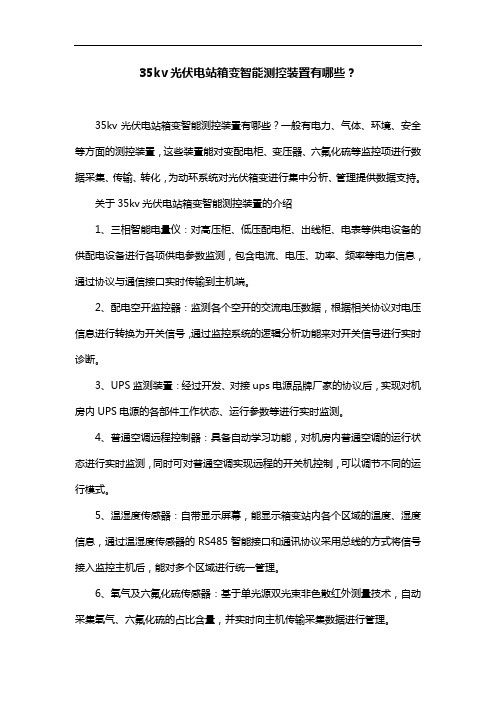

35kv光伏电站箱变智能测控装置有哪些？35kv光伏电站箱变智能测控装置有哪些？一般有电力、气体、环境、安全等方面的测控装置，这些装置能对变配电柜、变压器、六氟化硫等监控项进行数据采集、传输、转化，为动环系统对光伏箱变进行集中分析、管理提供数据支持。

关于35kv光伏电站箱变智能测控装置的介绍1、三相智能电量仪：对高压柜、低压配电柜、出线柜、电表等供电设备的供配电设备进行各项供电参数监测，包含电流、电压、功率、频率等电力信息，通过协议与通信接口实时传输到主机端。

2、配电空开监控器：监测各个空开的交流电压数据，根据相关协议对电压信息进行转换为开关信号，通过监控系统的逻辑分析功能来对开关信号进行实时诊断。

3、UPS监测装置：经过开发、对接ups电源品牌厂家的协议后，实现对机房内UPS电源的各部件工作状态、运行参数等进行实时监测。

4、普通空调远程控制器：具备自动学习功能，对机房内普通空调的运行状态进行实时监测，同时可对普通空调实现远程的开关机控制，可以调节不同的运行模式。

5、温湿度传感器：自带显示屏幕，能显示箱变站内各个区域的温度、湿度信息，通过温湿度传感器的RS485智能接口和通讯协议采用总线的方式将信号接入监控主机后，能对多个区域进行统一管理。

6、氧气及六氟化硫传感器：基于单光源双光束非色散红外测量技术，自动采集氧气、六氟化硫的占比含量，并实时向主机传输采集数据进行管理。

7、变压器测温模块：对接变压器的协议后，实现对设备温度变化进行监测。

8、视频检测模块：实现完整的一体化集成视频监测，可通过WEB浏览器全面监测机房实时情况，可实现告警图像抓拍的功能。

35kv光伏电站箱变智能测控装置是比较多的，如果全部写完篇幅太长，因此在此仅介绍8个设备，如果你还想了解其它的测控装置，比如：风机控制器、水位探测器、门禁控制器、报警终端，可以打电话或留言，我们的客服将会在第一时间回应。

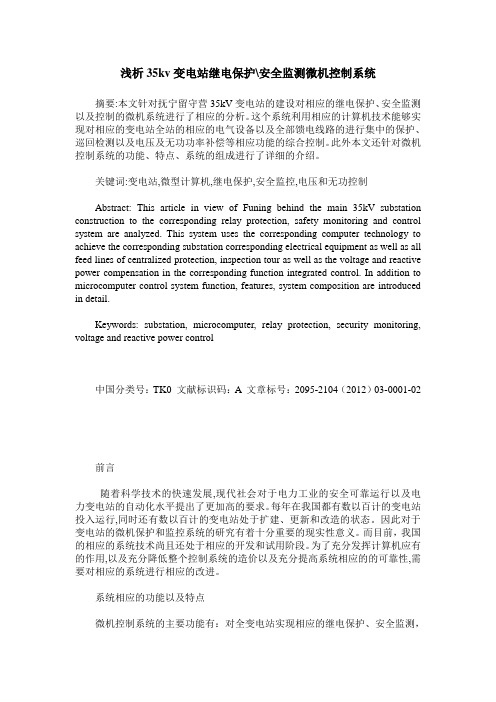

浅析35kv变电站继电保护\安全监测微机控制系统摘要:本文针对抚宁留守营35kV变电站的建设对相应的继电保护、安全监测以及控制的微机系统进行了相应的分析。

这个系统利用相应的计算机技术能够实现对相应的变电站全站的相应的电气设备以及全部馈电线路的进行集中的保护、巡回检测以及电压及无功功率补偿等相应功能的综合控制。

此外本文还针对微机控制系统的功能、特点、系统的组成进行了详细的介绍。

关键词:变电站,微型计算机,继电保护,安全监控,电压和无功控制Abstract: This article in view of Funing behind the main 35kV substation construction to the corresponding relay protection, safety monitoring and control system are analyzed. This system uses the corresponding computer technology to achieve the corresponding substation corresponding electrical equipment as well as all feed lines of centralized protection, inspection tour as well as the voltage and reactive power compensation in the corresponding function integrated control. In addition to microcomputer control system function, features, system composition are introduced in detail.Keywords: substation, microcomputer, relay protection, security monitoring, voltage and reactive power control中国分类号：TK0 文献标识码：A 文章标号：2095-2104（2012）03-0001-02前言随着科学技术的快速发展,现代社会对于电力工业的安全可靠运行以及电力变电站的自动化水平提出了更加高的要求。

35kV消弧及过电压保护装置说明35kV消弧及过电压保护装置说明一、35kV消弧及过电压保护装置设备规范二、各元器件的作用：1、电压互感器：为装置提供被保护系统的二次电压和辅助二次电压型号；2、微机控制器：根据电压互感器提供的信号，判断故障类别（PT断线、金属接地、弧光接地）和相别，向控制室或微机监控系统发出故障信号，当发生弧光接地时在20ms之内向故障相真空接触器发出动作命令；3、交流真空快速接触器：在接到微机控制器的动作命令后的10ms之内完成合闸动作，使弧光接地故障在30ms之内快速转化为金属性接地；4、三相组合式过电压保护器TBP：将相对地和相与相之间的各种过电压限制在设备绝缘允许的较低的水平；5、高压隔离开关：用来控制装置的投运和退出，在装置需要检修或调试时，与系统隔离并形成明显的断开点；6、高压限流熔断器组件FUR：当由于装置内部故障或人员误接线等原因导致装置误判断时，可在1—2ms之内快速实现截流，并将装置退出，避免造成两相短路的后果；7、零序CT和接地电流表：在装置动作时，通过接地电流表可较准确地读出系统的单相接地电流。

三、装置的工作原理：正常运行时微机控制器不断检测PT提供的电压型号，一旦系统发生PT断线、单相金属接地或单相弧光接地时，PT辅助二次的开口三角电压立即由低电平转为高电平，微机控制器启动中断，并根据PT二次电压的变化，判断故障类型和相别。

如果是PT单相断线故障，则装置输出开关量接点信号，发出断线信号。

如果是单相金属性接地故障，则装置输出开关量接点信号，发出金属接地信号，真空接触器不动作。

如果是单相弧光接地故障，则微机控制器向真空接触器发出动作命令，真空接触器快速动作将不稳定的弧光接地转化为稳定的金属性接地，并发出弧光接地信号。

四、装置面板操作说明：1、显示器：由六个数码管组成一个显示屏，当微机发出信号时，可以通过显示器获得装置状态信息；如正常运行为FUN，以A相为例，弧光接地时显示A——(接地符号)，金属接地显示A——J；2、指示灯：面板上指示灯由四个发光二级管构成，其中A、B、C三个灯分别指示接地相别，J灯为警报信号灯，当被保护系统发生故障时用来指示故障相发出警报；3、面板上有四个按键，分别为“功能”、“调整”、“确认”、“复位”，在投运前，它们用来调整装置，检查装置是否可靠动作；装置投运后，若动作了，用来查询和重新启动装置；五、装置的运行，维护及处理1、装置运行中的检查项目：1）、检查装置面板显示是否正常（正常应显示“RUN”）；2）、检查盘上仪表指示是否正常；3）、装置运行中有无异常声音。

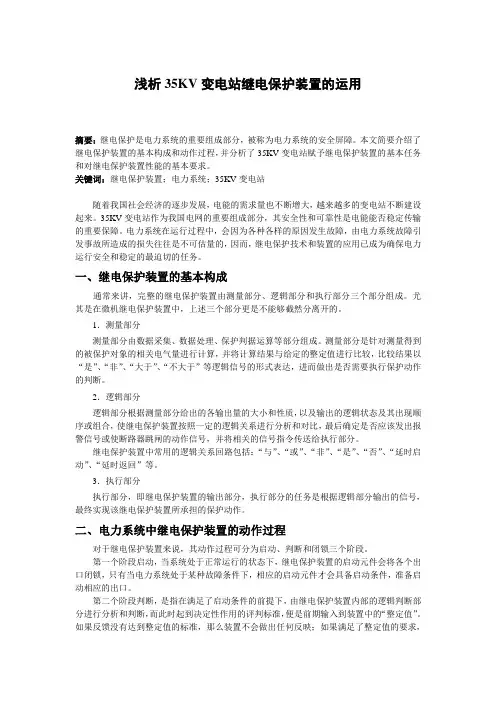

浅析35KV变电站继电保护装置的运用摘要：继电保护是电力系统的重要组成部分，被称为电力系统的安全屏障。

本文简要介绍了继电保护装置的基本构成和动作过程，并分析了35KV变电站赋予继电保护装置的基本任务和对继电保护装置性能的基本要求。

关键词：继电保护装置；电力系统；35KV变电站随着我国社会经济的逐步发展，电能的需求量也不断增大，越来越多的变电站不断建设起来。

35KV变电站作为我国电网的重要组成部分，其安全性和可靠性是电能能否稳定传输的重要保障。

电力系统在运行过程中，会因为各种各样的原因发生故障，由电力系统故障引发事故所造成的损失往往是不可估量的，因而，继电保护技术和装置的应用已成为确保电力运行安全和稳定的最迫切的任务。

一、继电保护装置的基本构成通常来讲，完整的继电保护装置由测量部分、逻辑部分和执行部分三个部分组成。

尤其是在微机继电保护装置中，上述三个部分更是不能够截然分离开的。

1．测量部分测量部分由数据采集、数据处理、保护判据运算等部分组成。

测量部分是针对测量得到的被保护对象的相关电气量进行计算，并将计算结果与给定的整定值进行比较，比较结果以“是”、“非”、“大于”、“不大于”等逻辑信号的形式表达，进而做出是否需要执行保护动作的判断。

2．逻辑部分逻辑部分根据测量部分给出的各输出量的大小和性质，以及输出的逻辑状态及其出现顺序或组合，使继电保护装置按照一定的逻辑关系进行分析和对比，最后确定是否应该发出报警信号或使断路器跳闸的动作信号，并将相关的信号指令传送给执行部分。

继电保护装置中常用的逻辑关系回路包括：“与”、“或”、“非”、“是”、“否”、“延时启动”、“延时返回”等。

3．执行部分执行部分，即继电保护装置的输出部分，执行部分的任务是根据逻辑部分输出的信号，最终实现该继电保护装置所承担的保护动作。

二、电力系统中继电保护装置的动作过程对于继电保护装置来说，其动作过程可分为启动、判断和闭锁三个阶段。

第一个阶段启动，当系统处于正常运行的状态下，继电保护装置的启动元件会将各个出口闭锁，只有当电力系统处于某种故障条件下，相应的启动元件才会具备启动条件，准备启动相应的出口。

河南康派智能技术有限公司HENAN COMPERE INTELLIGENT TECHNOLOGY CO., LTDKPM83应用范围适用于35kV及以下电压等级的电力系统设备的保护及测控。

装置硬件◆ 后插拔方式 ,强弱电分离 ;加强型单元机箱按抗强振动、强干扰设计，可分散安装于开关柜上运行◆ 采用32位微机处理器，大容量的RAM和Flash Memory；数据处理、逻辑运算和信息存储能力强，运行速度快，可靠性高◆ 16位高精度A/D，测量精度高◆ 可保存不少于32个最近发生的事件报告及运行报告◆ 采用图形液晶，中文显示，菜单式操作主要特点◆ 实时多任务操作系统，模块化编程；实时性好，可靠性高◆ 标准通信规约，方便与微机监控或保护管理机联网通讯◆ 完整的断路器操作回路，设置断路器遥控功能◆ 保护与测控一体化，单台装置完成间隔主要功能我公司保留对本说明书进行修改的权利；产品与说明书不符时，请参照实际产品说明。
