认识实习《城市燃气输配》 ppt课件

ppt课件
51
腐蚀
ppt课件
52
ppt课件
53
ppt课件
54
偷油盗气事故频发 ppt课件
55
ppt课件
56
ppt课件
57
ppt课件
58
The End
ppt课件
59
>31.4
GB/T11062
总硫（以硫计）， mg/m3
≤100
≤200
≤460
GB/11061
硫化氢mg/m3
≤6
≤20
≤460
GB/T11060.1
二氧化碳%
≤3.0
GB/T13610
水露点，℃
在天然气交接点的压力和温度条件下，天然气的水露点应比最低环境温度低５℃
GB/T17283
注：１）标准中气体体积的标准参比条件是101.325kPa，２0℃
23
ppt课件
24
1.实习基地流程
ppt课件
25
1.实习基地流程
气化器门站内的气化器有空温式气化器和水浴式气化器两种。（1）空温式气化器
ppt课件
26
（2）水浴式气化器
1.实习基地流程
ppt课件
27
BOG加热器
1.实习基地流程
低温槽车的日蒸发率一般为0.3%，这部分气化了的气体俗称BOG，
ppt课件
12
1.实习基地流程
必要性：天然气含有各种
杂质，易使管道、阀门、调压器等堵塞，为清除这些固体悬浮物，保证设备的正常运行，应在调压器前安装分离器进行除尘。
优点：处理能力大、分离效果高、结构简单原理：采用离心式旋风分离器除尘，含尘气体进入旋风分离器后，在旋转过程中形成离心力，悬浮在气流中的微粒在离心力和重力作用下向下运动，由排污pp口t课排件出，气体向上旋转，由出口13 管线流出。

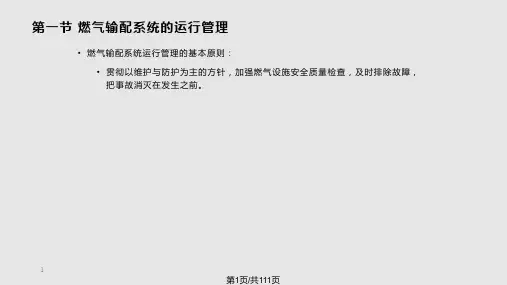

燃气输配系统运行管理PPT课件

25
第25页/共111页
五、燃气输配系统运行管理实例
• 6）安全巡查发现漏气现象未及时处理酿成大事故。 • 如泸州5.23事件等。
• 7）施工质量监督不力造成事故。 • 如某地施工Ф325管道，过三级公路埋深不足30cm，汽车来回碾压至使管道破裂。 • 某地施工Ф426管线对接接口焊接焊缝未经超探，射探（技术规定接口必须进行）就被回填。通气不久，焊口裂开，造成全线停气。
19
第19页/共111页
四、用户设施的管理
• 4、用户安全宣传： • 1）严禁使用不合格的或已达到报废年限的燃气设施和燃气用具（燃气灶具判废年限为8年；人工煤气热水器为6年；液化石油气和天然气热水器为8年）； • 2）不得擅自改动燃气管线和擅自拆除、改装、迁移、安装燃气设施和燃气用具； • 3）在安装燃气计量仪表、阀门等设施的专用房内不得有人居住、堆放杂物等； • 4）不得加热、摔砸、倒置液化石油气钢瓶及倾倒瓶内残液和拆卸瓶间等附件；
21
第21页/共111页
五、燃气输配系统运行管理实例
• 2）燃气规划修编。 • 一般五年修改一次。但有些地方企业未作也不报批。如某地企业行政主管，不管燃气规划，而燃气行业主管又不愿管理，可能出现经营许可范围丢失。现已改正。
22
第22页/共111页
五、燃气输配系统运行管理实例
• 3）燃气发展规划纳入总体规划发展规划统一管理，为企业带来效益。 • 其他市政工程施工，燃气设施与之同步进行，可省工程费20～30%。已建燃气设施被其他后建工程施工破损，需改造时，可获得工程金额赔偿。
9
第9页/共111页
二、燃气管道及其附件的运行管理
• 4、地下燃气管道的阴极保护系统应定期检测： • 5）强制电流阴极保护系统应对管道沿线土壤电阻率、管道自然腐蚀电位、辅助阳极接地电阻、辅助阳极埋设点的土壤电阻率、绝缘装置的绝缘性能、管道保护电位、管道保护电流、电源输出电流、电压等参数进行测试； • 6）牺牲阳极阴极保护系统应对阳极开路电位、阳极闭路电位、管道保护电压、管道开路电位、单支阳极输出电流、组合阳极联合输出电流、单支阳极接地电阻、组合阳极接地电阻、埋设点的土壤电阻率等参数进行测试；

城市燃气输配系统PPT

阀门的种类很多，天然气管道上常用的有闸阀、截止阀、球阀和蝶阀等。
第三十页，共七十八页。
2．补偿器补偿器是作为调节管段胀缩量的设备，常用于架空管道和需要进
行蒸汽吹扫的管道上。此外，补偿器常安装在阀门的下侧(按气流方向)，利用其伸缩性能，方便阀门的拆卸和检修。在埋地燃气管道上，多用钢制波形补偿器，其补偿量约为l0mm。为防止其中存水锈蚀，由套管的注入孔灌入石油沥青，安装时注入孔应在下方。补偿器的安装长度，应是螺杆不受力时的补偿器的实际长度，否那么(nà me) 不但不能发挥其补偿作用，反使管道或管件受到不应有的应力。
第二十九页，共七十八页。
第二节城市(chéngshì)燃气输配管网
输气低压干管上一般不设阀门。在低压管道上进行检修或处理故障时可用橡胶球堵塞管道，也可采用水封代替阀门起关断作用。高压、中压燃气干管上，应设置分段阀门，在其支管上的起点处，也应设置阀门。在调压室的进出管上、过河燃气管道的两端与铁路或公路干线相交的两侧均应设置阀门。阀门应设置在非常(fēicháng)必要的地方，以便在检修、处理故障或进行改建时，可关断个别管段而防止出现大片用户停气的情况。当然，每增加一个阀门，既增加了投资，也增加了漏气的可能性。但是，设置了阀门，在发生故障的情况下，只是使少量用户而不是大量用户停气，那么又提高了管网供气的可靠性。
l一长输管线；2一门站或配气站；：3一高压(gāoyā)管网： 4一高、中压调压站：5一中压管网：6一中、低压调乐站：7一低压管网
图3—9 高、中、低压三级管网系统
第二十二页，共七十八页。
l一长输管线：2一门站或配气站；3一郊区(jiāoqū)高压管网；4一储气站：5一高压管网： 6一高、中压调压站；7一中压管网：8一中、低压调压站；9～低压管网；10一煤制气厂

燃气输配4

2、高、中压管道是城镇输配系统的输气和配气主要干线，应该综合考虑哪些因素以提高其布线的安全性和经济性？
3、阀门时燃气输配系统中便于安全管理和管道围护的重要部件，在高中压管道中哪些位置应该安装阀门？
4、低压管网的布置应考虑后，如何进行纵断面布置，考虑哪些因素？

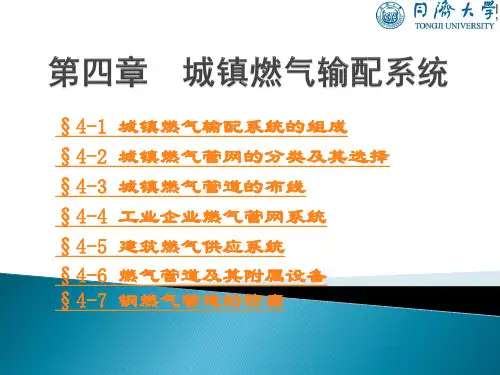

§4-1 城镇燃气输配系统的组成 §4-2 城镇燃气管网的分类及其选择 §4-3 城镇燃气管道的布线 §4-4 工业企业燃气管网系统 §4-5 建筑燃气供应系统 §4-6 燃气管道及其附属设备 §4-7 钢燃气管道的防腐
本节重点： • 城镇输气系统的组成及作用 • 燃气管网分类及其选择 • 城镇燃气管网系统举例
图 4—7 多级管网系统
1—长输管线；2—城镇燃气分配站；3—调压计量站；4—储气站；5—调压站；6—2.OMPa 的高压环网；7—高压B环网；8—中压A环网；9—中压B 环网；10—地下储气库
一、城镇燃气管道的布线原则
二、燃气管道穿越公路、铁路、河流等障碍物的方法
1、高、中、低压管网的功能是什么？
(二)采用不同压力级制的必要性
1.管网采用不同的压力级制是比较经济的。 2.各类用户需要的燃气压力不同。 3.消防安全要求。
(三)燃气管网系统的选择
在选择燃气输配管网系统时，应考虑最主要的因素：
1.气源情况（包括燃气特性、供气量和压力、起源发展等） 2.城镇规模、远景规划情况、街区和道路的现状和规划、建筑特点、人口密度、各类用户的数量和分布情况。 3.原有的城镇燃气供应设施情况。 4.对不同类型用户的供气方针、气化率及不同类型的用户对燃气压力的要求。 5.大型燃气用户的数目和分布。
气厂、天然气、矿井气及有余气可供应用的工厂等)输入城镇使用的燃气，进行计量、质量检测，按城镇供气的输配要求，控制与调节向城镇供应的燃气流量与压力，必要时还需对燃气进行净化。

城镇燃气输配系统培训教材

城镇燃气输配系统培训教材
城镇燃气输配系统有两种基本方式：一种是管道输配系统；一种是液化石油气瓶装系统。

管道输配系统一般由接受站(或门站)、输配管网、储气设施、调压设施以及运行管理设施和监控系统等共同组成。

如图2.2.1所示。

图2.2.1 燃气输配系统示意图
一、接受站
接受站(门站)负责接受气源厂、矿(包括煤制气厂、天然气、矿井气及有余气可供应用的工厂等)输入城镇使用的燃气，进行计量、质量检测，按城镇供气的输配要求，控制与
调节向城镇供应的燃气流量与压力，必要时还需对燃气进行净化。

二、输配管网
输配管网是将接受站(门站)的燃气输送至各储气点、调压室、燃气用户，并保证沿途输气安全可靠。

三、燃气储配站
储配站的作用一是储存一定量的燃气以供用气高峰时调峰用；二是当输气设施发生暂时故障、维修管道时，保证一定程度的供气；三是对使用的多种燃气进行混合，使其组份均匀；四是将燃气加压（减压）以保证输配管网或用户燃具前燃气有足够的压力。

四、燃气调压室
调压室是将输气管网的压力调节至下一级管网或用户所需的压力，并使调节后的燃气压力保持稳定。

城镇燃气输配系统PPT课件

2020/3/21
35
5.2 储气站
2020/3/21
36
5.3 LNG调峰站
2020/3/21
37
2020/3/21
29
3.6 安全间距地下燃气管道与建筑物、构筑物或相邻管道之间的水平净距/垂直净距在规范中有明确要求，详见GB50028-2006《城镇燃气设计规范》。
2020/3/21
30
四、用户工程系统简介
4.1 用户工程系统的构成 1、气源管道（中压管网、次高压管网）； 2、用户管道（庭院管道、户内管道）； 3、控制阀门（支线阀、调压设备前阀、立管阀、紧急切断阀（电磁阀）、进户阀、设备前阀、放散阀、自闭阀等）； 4、调压设备、计量设备、仪表等。
2020/3/21
26
（5）四级地区地下燃气管道输配压力不宜大于1.6MPa。当受条件限制需要进入或通过四级地区时，应遵守下列规定：
①高压A地下燃气管道与建筑物外墙面之间的水平净距不应小于30m（当管壁厚度≥9.5或对燃气管道采取有效的保护措施时，不应小于15m ）。
②高压B地下燃气管道与建筑物外墙面之间的水平净距不应小于16m（当管壁厚度≥9.5mm或对燃气管道采取有效的保护措施时，不应小于10m）)。
2020/3/21
21
3.2 城镇燃气管网的布线原则城镇燃气干管的布置，应根据用户用量及其分布全面规划，宜按逐步形成环状管网供气进行设计。城镇燃气管道一般采用地下敷设，当遇到河流或厂区敷设等情况时，也可采用架空敷设。地下燃气管道宜沿城镇道路敷设，一般敷设在人行便道或绿化带内。燃气管道布置时必须考虑下列基本情况：
二、气源厂简介
2.1门站门站是天然气供应部门与城市天然气管理部门的交接点，是城市燃气输配系统中的重要组成部分，门站既是上游来气的接收点，又是下游城市输配系统的气源点，其主要功能是接受上游来气并进行过滤、计量、加臭、调整控制供气压力、气量分配、并向城市燃气管网供气。门站也可设置储气装置。

燃气输配PPT课件

同时工作系数K0反映燃气用具集中使用的程度，它与用户生活规律、燃气用具的种类、数量的因素密切相关。燃具的用气定额指标及同时工作系数可参考相关手册。
同时工作系数法适用于独立居民小区、庭院燃气支管和室内燃气管道计算流量的确定。
§2-4 燃气输配系统的供需平衡
调节供需平衡的方法储气容积的确定
每小时用气量 4.90 4.81 4.76 4.75 5.80 7.62 6.15 4.5分数
解：题中储气罐是用于调节日用气不均匀性的。按每日气
源供气量为100%，气源均匀供气，则每小时平均供气量为4.17%。
从零时记起，计算燃气供应量累计值与用气量累积值，两者的差值即为储存量，计算结果如下表所示。在燃气储存量中找出正、负的最大值，即13.7%和-4.03%，取绝对值相加得 13.7%+4.03%=17.73%。
一天中每个小时的用气不均匀性可用小时不均匀系数K3表示：
计算月中最大日时的用某气小量 K3 计算月中最大日小的时平用均气量
计算日最大时不均匀系数K3max称为小时高峰系数。
§2-3 燃气输配系统的小时计算流量
城市燃气输配系统的管径及设备通过能力不能直接用燃气的年用气量来确定，而应按燃气计算月的小时最大流量进行计算。如何确定？
二、储气容积的确定
➢储气罐的主要功能 ➢储气罐所需储气量的计算方法 ➢举例说明
➢储气罐的主要功能
•随燃气用量的变化，补充制气设备所不能及时供应的部分燃气量。
•停电、管道设备发生故障或维修时，保证一定程度的供气。
•掺混不同组分的燃气，使燃气性质均匀。
➢储气罐所需储气量的计算方法 •确定该周内燃气供应总量
气化百分率是指城镇居民使用燃气的人口数占城镇居民总人口数的百分数。

城市燃气输配课件：燃气输配系统压力调节

26
根据作用在薄膜的给定压力部件，直接作用式调压器可分为三种形式：重块式、弹簧式和压力作用式。
①重块式
出口压力难以调节，一般用于出口为低压的配气系统。
②弹簧式
用弹簧代替重块，调节弹簧调节螺栓即可增加或缩小给定压力值，可调进出口压力范围较大。
以上两种调压器都不适用于高的出口压力
③压力作用式调压器
33
34
3、雷诺式调压器间接作用式调压器主要用作区域调压及大用户专用调压属于中低压调压器
35
36
三、我国燃气调压器产品型号组成
T M Z(J) –316 L(F) TM表示燃气调压器 Z表示直接作用式 J表示间接作用式 3表示进口压力级别 1表示出口压力级别 6表示公称管径代号 L表示螺纹连接 F表示法兰连接
31
二、我国常用调压器
1、液化石油气减压阀
性能参数
进口压力： 20～1000kPa；出口压力：2.800..35 KPa 关闭压力： 3.5kPa 使用温度： -20～+50℃
32
2、用户调压器
适用范围
集体食堂饮食服务业用量不大的工业用户居民点可以将用户与中压管道连接起来，进行楼栋调压。
安全放散阀当出口压力出现异常但尚没有超过允许范围前开启阀门放散。不切断管路，能保持不间断供气。水封式、重块式、弹簧式
46
监视器装置
备用调压器2设计出口压力略高于调压器3
47
调压器并联装置
正常工作调压器的给定出口压力略高于备用调压器的给定出口压
力。
备用线路上安全切断阀的动作压力应略高于正常工作线路上安全
时间。
11
第二节调压器的调节机构及计算
一、调节机构

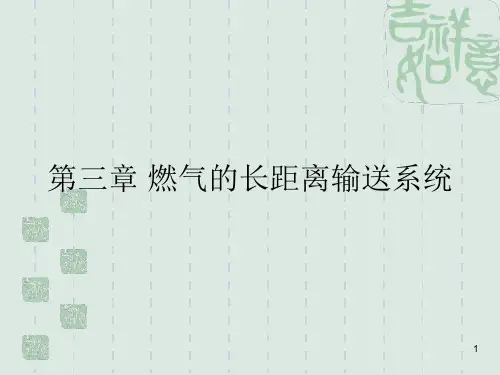

燃气输配-第三章-燃气的长距离输送系统课件

二、线路选择原则注意管段地带的地区等级及相应的安全防火规范满足最小安全防火距离（表3-2）
注意规范中的用词：必须、严禁；应、不应、不得；宜、
可、不宜
11
第四章城市燃气管网系统
从气源厂或门站到每个用气户燃具前的燃气管道
12
第一节城市燃气管网的分类及其选择
一、燃气管道的分类按用途、敷设方式、输气压力分类
2.城市管网系统（1）单级系统 a.低压小城镇人工煤气淘汰
气源厂（低压）→储气柜（低压）→管网（低压）→用户
b.中压到楼栋(户)
推广
（2）两级系统
a.中压B→低压图4-2 人工煤气
气源厂（低压）→储气柜（低压）→压缩机升压（中压B）→ 管网（中压）→调压站（中→低）→低压管网→用户
铸铁管（耐腐蚀，但承压低，易漏气）——合肥人工煤气管17道
34
二、高层建筑（10层以上，24m以上）
1.引入管要有补偿措施（图4-18）
2.立管底部加支墩，其它部位加补偿器
3.附加压头
分区供气
三、超高层建筑（60m以上）水平管道也要有补偿器；燃具、调压器用夹具固定；有自动报警装置和快速切断装置；地下室引入要有通风、照明等措施
图4-20超高层示意图：中压引入，分区供气，管道井，放散管
22
第二节城市燃气管道的布线
规范条文一、布线原则——地下敷设
1.布线依据：P61 其中：4 人工煤气是湿燃气，管道要有坡度、排水装置
天然气是干燃气，管道不需坡度 7 土壤性质——对埋地钢管的腐蚀
2.高、中压管网的平面布置 P52表3-1 地区等级→F（强度设计系数）→决定对管材设备的要求及与建筑物之间的水平净距和垂直净距

城市燃气输配系统规划培训课件(1)

城市燃气输配系统规划培训课件(1)
城市燃气输配系统规划培训课件是针对城市燃气输配系统规划和设计人员提供的一种培训教材，提供了关于城市燃气输配系统规划和设计的相关知识和理论。

本课件围绕以下几个方面展开：
一、城市燃气输配系统规划的概念和意义
城市燃气输配系统规划是对城市范围内燃气设施的分布和供气方式进行分析和研究，旨在提高城市燃气供应的效率和质量。

二、城市燃气输配系统规划的基本要素
城市燃气输配系统规划的基本要素包括：供气压力、输配管道、压缩站、调压站和燃气储罐等。

三、城市燃气输配系统规划的设计建议
城市燃气输配系统规划的设计建议一般包括以下几点：
1. 充分考虑供气稳定性，实施安全措施。

2. 建立完善的市场机制，促进市场竞争，提高供气质量。

3. 按照不同的用气需求，合理匹配管道尺寸和设计压力。

4. 在不同区域根据不同用气需求进行管道分布规划。

5. 考虑供气范围的变化，使管道规划更加灵活。

四、城市燃气输配系统规划的模拟和分析
城市燃气输配系统规划的模拟和分析是城市燃气输配系统规划和设计的重要环节。

通过计算机仿真技术和系统分析方法，可以模拟和分析不同燃气供应方案的效果，从而为规划和设计提供重要依据。

通过以上的课件要点，我们可以更加深入的掌握城市燃气输配系统规划和设计的理论和实践知识。

在具体的规划和设计过程中，我们需要根据具体情况，结合相关法律法规和技术标准，制定出更加合理、高效和安全的城市燃气输配系统规划，为城市的可持续发展做出贡献。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

（三）按用途分类
• • • • 3、工业企业燃气管道（1）工厂引入管和厂区燃气管道；（2）车间燃气管道；（3）炉前燃气管道。
（四）按敷设方式分类
• 1、地下燃气管道。一般在城镇中采用地下敷设。 • 2、架空燃气管道。在管道通过障碍时，或在工厂区为了维修方便，采用架空敷设。
二、城镇燃气管网及选择
建筑燃气供应系统的构成
• 2、水平干管。也就是我们常说的室内盘管。水平干管可沿楼梯间或辅助房间的墙壁敷设，坡向引入管，坡度不应小于0.003。管道经过的楼梯间和房间应有良好的自然通风。 • 3、燃气立管。立管一般应敷设在厨房或靠近厨房的阳台、走廊内。当由地下引入室内时，立管在第一层内应设置阀门。阀门一般设置在室内，对重要用户尚应在室外另设阀门。立管下端应装丝堵，为了便于清理管道。立管通过各层楼板处应设金属套管。套管高出地面至少50cm，套管与燃气管道之间的间隙应用沥青和油麻填堵。
二、城镇燃气管网及选择
• （二）采用不同压力级制的必要性 • 城镇燃气输配系统中管网采用不同的压力级制的原因： • 1、经济性。因为大部分燃气由较高压力的管道输送，管道的管径可以选得小一些，管道单位长度的压力损失可以选得大一些，以节省管材。 • 2、各类用户需要的燃气压力不同。如居民用户和小型公共建筑用户需要低压燃气，而大型工业企业则需要中压或高压燃气。 • 3、消防安全的要求。在城镇为改造的老区，建筑物比较密集，街道和人行道都比较狭窄，不宜敷设高压或中压A 管道。此外，由于人口密度大，从安全运行和方便管理的观点看，也不宜敷设高压或中压A管道。
第三节
建筑燃气供应系统
• 建筑燃气供应系统的构成 • 建筑燃气供应系统的构成，随城镇燃气系统的供气方式不同而有所变化，一般由引入管、水平干管、立管、用户支管、燃气计量表、用具连接管和燃气用具所组成。
建筑燃气供应系统的构成
• 1、引入管。用户引入管一般与城镇或庭院低压分配管道连接，在分支管处设阀门。输送湿燃气的引入管一般由地下引入室内，当采取防冻措施时，则可由地上直接引入室内。输送湿燃气的引入管应有不小于0.01 的坡度，坡向主管道。引入管穿过承重墙、基础或管沟时，均应设在套管内，并应考虑沉降的影响，必要时采取补偿措施。
我国城市燃气管道的压力级制
• 我国城镇燃气管道根据输气压力（MPa）一般分为七个压力级制。 p 0.01MPa; • １、低压燃气管道： • ２、中压燃气管道B： 0.01MPa p 0.2 MPa; • ３、中压燃气管道A： 0.2 MPa p 0.4 MPa; • ４、次高压燃气管道Ｂ： 0.4 MPa p 0.8MPa; • ５、次高压燃气管道Ａ： 0.8MPa p 1.6 MPa; • ６、高压燃气管道B： 1.6 MPa p 2.5MPa; • 7、高压燃气管道A： 2.5MPa p 4.0 MPa.
建筑燃气供应系统的构成
• 4、用户支管。由立管引出的用户支管，在厨房内其高度不低于1.7m。敷设坡度不小于0.002，并由燃气计量表分别坡向立管和燃具。支管穿过墙壁是也应安装在套管内。 • 5、用具连接管。用户连接管也就是我们常说的双叉或单嘴，在安装时，其上的旋塞阀应距地面1.5米左右。
各压力级制管道的用途
• 1、居民用户和小型公共建筑用户一般直接由低压管道供气。 • 2、中压B和中压A管道必须必须通过区域调压站或用户专用调压站才能给城镇分配管网中的低压和中压管道供气，或给工厂企业、大型公共建筑用户以及锅炉房供气。 • 3、一般由城镇高压B燃气管道构成大城镇输配系统的外环网。高压B燃气管道也是给大城镇供气的主动脉。 • 4、高压A输气管道通常是贯穿省、地区或连接城镇的长输管线，有时也作为构成大型城镇输配管网系统的外环网。
（二）按管网形状分类
• 为了便于工程设计中进行管网水力计算，通常将管网按形状分类。 • 1、环状管网 • 2、支状管网 • 3、环支状管网
（三）按用途分类
• 1、长距离输气管线：主要用来长距离输送燃气，一般压力很高。其干管及支管末端连接城镇或大型企业，作为该地区的气源点。 • 2、城镇燃气管道： • （1）输配管道。中压输配管道是将燃气自接收站（门站）或储配站送至城镇各用气区域；低压输配管道是将燃气自调压室送至燃气供应处，并沿途分配给各类用户的管道。输配管道包括街区的和庭院的管道。 • （2）用户引入管。将燃气从输配管道引到用户室内的管道。 • （3）室内燃气管道。是建筑物内部的管道，通过用户管道引入口将燃气将燃气引向室内，并分配到每个燃气用具的管道。
管道输配系统
液化石油气瓶装系统
Hale Waihona Puke 管道输配系统• • • • • • • 管道输配系统的一般组成： 1、接收站（或门站） 2、输配管网 3、储气设施 4、调压设施 5、运行管理设施 6、监控系统
一、接收站（门站）
• 接收站（门站）负责接收气源厂、矿（包括煤制气厂，天然气、矿井气等）输入城镇使用的燃气，并进行计量、质量检测，按城镇供气的输配要求，控制与调节向城镇供应的燃气流量与压力，必要时还需对燃气进行净化。
二、输配管网
• 输配管网是将接收站（门站）的燃气输送至各储气点、调压室、燃气用户，并保证沿途输气安全可靠。
三、燃气储配站
• 一、燃气储配站的作用： • （1）储存一定量的燃气以供用气高峰时的调峰用； • （2）当输气设施发生暂时故障、维修管道时，保证一定程度的供气； • （3）对使用多种燃气进行混合，使其组分均匀； • （4）将燃气加压（减压）以保证输配管网或用户燃具前有足够的压力。
室内燃气管线敷设的注意事项
• 室内燃气管道应为明管敷设。当建筑物或工艺有特殊要求时，也可以采用暗管敷设，但应敷设在有人孔的闷顶或有活盖的墙槽内。并设置安全保护系统，如燃气泄漏报警器及自动切断阀等。为了满足安全、防腐和便于检修需要，室内燃气管道不得敷设在卧室、浴室、地下室、易燃易爆品仓库、配电室、通风机室、潮湿或有腐蚀性介质的房间内。
二、城镇燃气管网及选择
• 3、原有的城镇燃气供应情况。 • 4、对不同类型用户的供气方针、气化率及不同类型的用户对燃气压力的要求。 • 5、大型燃气用户的数目和分布。 • 6、储气设备的类型。 • 7、城镇地理条件，敷设燃气管道时遇到天然和人工障碍物（河流、湖泊、铁路等）的情况。 • 8、城镇地下管线和地下建筑物、构筑物的现状和改建、扩建规划。 • 9、对城镇燃气未来发展的要求。
城镇燃气输配系统
主讲：王营课时：2 时参加人员：内外线项目部全体新招员工
• 城镇燃气化是城市现代的重要标志之一。城镇燃气在发展生产、提高人民生活水平、节约能源、减轻污染、改善环境等方面起着重要作用。而城镇燃气化的主要核心则是城镇燃气输配体系。
第一节城镇燃气输配系统的组成
燃气输配系统基本方式
人有了知识，就会具备各种分析能力，明辨是非的能力。所以我们要勤恳读书，广泛阅读，古人说“书中自有黄金屋。 ”通过阅读科技书籍，我们能丰富知识，培养逻辑思维能力；通过阅读文学作品，我们能提高文学鉴赏水平，培养文学情趣；通过阅读报刊，我们能增长见识，扩大自己的知识面。有许多书籍还能培养我们的道德情操，给我们巨大的精神力量，鼓舞我们前进。
三、燃气储配站
• • • • 二、燃气储配设施的类型： 1、高压储气设施 2、中压储气设施（不常用） 3、低压储气设施
三、燃气储配站
• • • • • • • • • • • 1、常见高压储气设施（1）圆柱形罐（立、卧）小规模高压储气（2）球形罐大容量气、液态燃气 2、低压储气罐（1）湿式罐自立导轨升降式（储气量小，逐步被淘汰）螺旋导轨升降式（较自立式储气量大，广泛使用）（2）干式罐很少用
• （一）城镇燃气管网系统 • 城镇输配系统的主要部分是燃气管网，根据所采用的管网压力级制不同可分为如下几种。 • 1、一级系统。仅由低压或中压一级压力级别的管网输配系统。 • 2、两级系统。有低压和中压B或低压和中压A两等级组成的管网输配系统。 • 3、三级系统。由低压、中压和次高压三级组成的管网输配系统。 • 4、多级系统。由低压、中压、次高压和高压组成的管网系统。
二、城镇燃气管网及选择
• （三）燃气管网系统的选择 • 无论是旧有城镇，还是新建城镇，在选择燃气输配管网系统时，应考虑许多因素，其中最主要的因素为： • 1、气源情况：气源的种类和性质、供气量和供气压力、气源的发展或更换气源的规划。（1）对天然气气源和加压气化气气源，可以采用次高压、中压A或中压B一级管网系统，以节省投资；（2）对人工常压制气气源，尽量可能采用中压一级或中低压二级管网系统。 • 2、城镇规模、远景规划的情况、街区和道路的现状和规划、建筑特点、人口密度、各类用户的数量和分布情况。大城镇应采用较高的输气压力，当采用一、二级混合管网系统时，输气压力一般不低于0.1MPa；中、小城镇可以采用一、二级混合系统，其输气压力可以低些。
四、燃气调压室
• 调压器是将输气管网的压力调节至下一级管网或用户所需的压力，并使调节后的燃气压力保持稳定。
第二节城镇燃气管网的分类及其选择
• 一、燃气管道的分类 • 燃气管道可按输气压力、管网形状、用途和敷设方式进行分类。 • （一）按输气压力分类 • 燃气管道之所以要根据输气压力来分级，是因为燃气管道的气密性与其他管道相比，有特别严格的要求，漏气可能导致火灾、爆炸、中毒或其他事故。燃气管道中的压力越高，管道接头脱开，管道本身出现裂缝的可能性和危险性也越大。而燃气管道中的压力过低，输气又不经济。所以根据输气压力的不同对管道进行分级是合理的。当管道内燃气的压力不同时，对管道材质、安装质量、检验标准和运行管理的标准也不同。
