华锐SL1500风机制动器部分

  • 格式：ppt
  • 大小：4.65 MB
  • 文档页数：29

下载文档原格式

  / 29

合集下载

华锐SL1500风电机组基础知识-偏航系统教材

华锐SL1500风电机组基础知识-偏航系统教材
SL1500风电机组偏航系统
华锐风电科技有限公司
1
一. 偏航系统结构
侧面轴承
偏航驱 动装置
滑垫保 持装置
偏航大齿圈 2
侧面轴承
塔筒 偏航大齿圈 侧面轴承
3
侧面轴承：
共6个（前侧2个，后 侧4个）。
有5个沉孔，用于放 置定位销、圆形弹簧和压 板。
滑动衬垫：
是特殊材料制作的圆形垫片，具有自润滑的功能，
叶片位于工作位置和顺桨位置之间的任何位置
5-分钟 平均值(平均风速) 10 m/s
5-秒 平均值 (阵风速度) 19 m/s
叶片位于顺桨位置(当叶轮锁定装置启动时不允许变桨)
5-分钟 平均值(平均风速) 18 m/s
5-秒 平均值 (阵风速度) 27 m/s
10
维护时风机的要求
• 使风力发电机停止工作，各制动器处于制动状态 并将叶轮锁锁定。
在滑动过程中滑动垫片产生润滑物质，无需加注润滑 油。
圆弹簧：
放在定位销上的，每个定位销共有8个圆弹簧，
分两组背靠背放置。
4
滑垫保持装置： 后侧有四个滑垫保持装置，如图（左），
前侧有两个滑垫保持装置，如图（右）， 凹槽 用于粘结滑动垫片。
5
偏航驱动装置
数量：4个 结构： • 偏航电机：内部有温度传感 器，控制绕组温度 • 偏航齿轮箱：行星式减速机 • 偏航小齿轮
12
偏航驱动装置的维护检修
• 检查外表面 • 检查电缆接线 • 检查齿轮箱的油位计 • 检查齿轮箱是否漏油 • 检查齿轮箱运行是否噪音过
大
13
• 加油与放油
14
偏航小齿轮与偏航大齿圈的维护
• 检查啮合齿轮副的侧隙 • 检查轮齿齿面的腐蚀、破坏情况

风机技术培训-制动器部分

风机技术培训-制动器部分
04月份风机部分知识讲座
主讲人：王耀萱
第一部分机械刹车系统功能及作用
制动器安装在齿轮箱的高速轴侧，用于紧急情况下的制动和维护时的锁 定。该制动器是一个液压动作的盘式制动器，为常闭式，具有刹车间隙自动 补偿功能。系统原理图如图所示，其中红色线表示制动器开闸，蓝色线表示 制动器制动。
制动器------功能
制动器------制动器间隙调整(1)
1调整前先确认制动器钳体能够在两根浮动轴上自由滑动
浮动轴
制动器------制动器间隙调整(2) 制动器闭闸。
旋松主定位系统紧定螺钉3、定位销螺母6和锁紧螺母7
旋松辅助定位系统螺母8、螺母9，使螺母8距制动器临近端面>4mm
锁紧螺母7
止动螺钉5
螺母9
螺母8
在气动刹车失效时启动刹车以使机组处 于安全状态
在紧急情况下和气动刹车系统一起使机 组停机
维护时保证机组处于安全状态
制动器的作用：
制动器是一个液压动作的 盘式制动器，用于机械刹车制 动。
第二部分机械刹车系统的类型，结构，工作原理
类型 1、空气动力制动
—叶片受力自动停机 2、机械制动
—叶轮锁制动 —制动器制动
旋松止动螺钉5，退出的距离为Y/2，即刹车总间隙的一半
旋紧制动螺钉螺母7
止动螺钉5
螺母7
间隙Y/2
螺钉3 17Nm
制动器------制动器间隙调整(5) 制动器开闸； 检查制动盘两侧气隙是否相等，如不相等使制动器闭闸并通过旋调止动螺 钉5微调，直到制动盘两侧气隙相等 为止。
动作制动器2-3次，检查气隙是否变化。
制动器开始制动
主动钳工作
系统泄压，贝式蝶形弹簧复位，推 活塞和主动钳侧衬垫向制动盘移动

华锐SL1500风电机组基础知识-偏航系统[材料浅析]

华锐SL1500风电机组基础知识-偏航系统[材料浅析]
• 特殊情况下不允许停机时，必须确保有人守在紧 急开关旁，可随时按下开关，使系统刹车。
• 当处理偏航齿轮箱润滑油时，必须配戴安全器具。
重点资料
11
表面检查
• 风机偏航时检查是否有异常噪声,是否能精确对 准风向;
• 检查侧面轴承和齿圈外表是否有污物，检查涂漆 外表面是否油漆脱落；
• 驱动装置齿轮箱的润滑油是否渗漏； • 检查电缆缠绕情况、绝缘皮磨损情况。
SL1500风电机组偏航系统
华锐风电科技有限公司
重点资料
1
一. 偏航系统结构
侧面轴承
偏航驱 动装置
重点资料
滑垫保 持装置
偏航大齿圈 2
侧面轴承
塔筒 偏航大齿圈 侧面轴承
重点资料
3
侧面轴承：
共6个（前侧2个，后 侧4个）。
有5个沉孔，用于放 置定位销、圆形弹簧和压 板。
滑动衬垫：
是特殊材料制作的圆形垫片，具有自润滑的功能，重点资料 Nhomakorabea12
偏航驱动装置的维护检修
• 检查外表面 • 检查电缆接线 • 检查齿轮箱的油位计 • 检查齿轮箱是否漏油 • 检查齿轮箱运行是否噪音过
大
重点资料
13
• 加油与放油
重点资料
14
偏航小齿轮与偏航大齿圈的维护
• 检查啮合齿轮副的侧隙 • 检查轮齿齿面的腐蚀、破坏情况
重点资料
15
滑动垫片
• 要定期检查滑动衬垫的磨损情况，当磨损量超过 4mm 时应予以更换。
重点资料
16
接近开关
• 检查接近开关和偏航齿圈齿顶间的间隙。（2.0mm 至4.0mm）
重点资料
17
重点资料
6
风速风向仪

华锐风电机舱图纸SL1500

华锐风电机舱图纸SL1500

华锐风电专有技术文本，未经允可不得使用（ABB PLC + 国通变频器 + Vacon变频器 + UPS电源 基于017.0034版图纸）SL1500 风电机组（ABB PLC 国通变频器机组）设计审核批准审核批准+NCC3X0接线图华锐风电专有技术文本，未经允可不得使用legend of locations+TFS000+TB100+TBC100+TOW200+NCC3x0+NCC300+NCC310+NCC320+NH300+AC300+BAT300+GEN300+GB300+BU300+VS300+WU300+VSD300+VSN300+YD3x0+YCD300+SBx00+TB3x0+SRH400+HC4x0+BM4x0+FM4x0+IPS4x0+OPS4x0+ANE500+TON300transformer station tower basetower base cabinet towernacelle converter cabinet cpl.nacelle converter cabinet - power stack nacelle converter cabinet - control unit nacelle converter cabinet - power converter nacelle heating air cooling battery cabinetgenerator (double fed induction machine)gear box brake unitvibration switch water unitvibration sensor drivevibration sensor non drive yaw driveyaw control device service box terminal box slip ring hub hub cabinet blade motor fan motorsinductive proximity switch operating position switch anemometertemperature outside nacelle华锐风电专有技术文本，未经允可不得使用CABLE COLORS400VAC 400VAC 400VAC 230VAC 230VAC Earth 430-560VDC(+)560VDC+GND 24VDC+GND4-20mA/0-10V AGND430-560VDC(+)Phase Phase PhaseControl Cable Zero Conductor Plus Minus Plus Minus Plus GroundAnalog Signals Analog GroundEarth Conductor L1L2L3L N PE +-+-+-+-brown brown brown brown bluegreen/yellow white white red/white blue/white red dark blue violet greyBN BN BN BN BU GNYE WH WH RD/WH RD/WH RD DBU VT GY华锐风电专有技术文本，未经允可不得使用修改清单1、112页W112.7变为三相，相应的Q112.7的规格也变为4A。

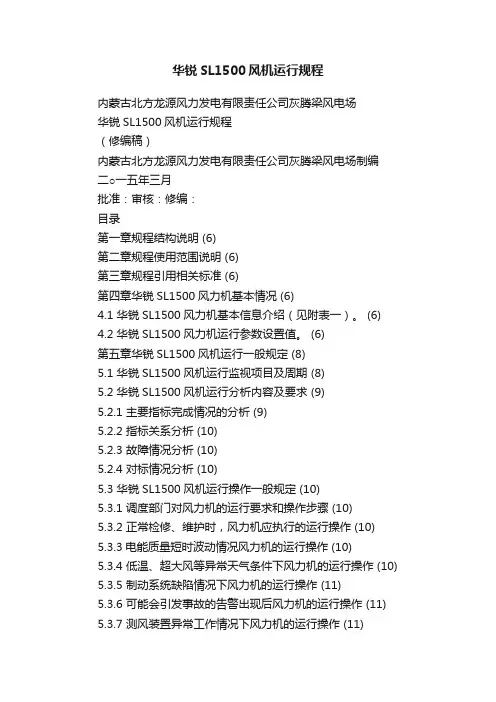

华锐SL1500风机运行规程

华锐SL1500风机运行规程

华锐SL1500风机运行规程内蒙古北方龙源风力发电有限责任公司灰腾梁风电场华锐SL1500风机运行规程（修编稿）内蒙古北方龙源风力发电有限责任公司灰腾梁风电场制编二○一五年三月批准：审核：修编：目录第一章规程结构说明 (6)第二章规程使用范围说明 (6)第三章规程引用相关标准 (6)第四章华锐SL1500风力机基本情况 (6)4.1 华锐SL1500风力机基本信息介绍（见附表一）。

(6) 4.2 华锐SL1500风力机运行参数设置值。

(6)第五章华锐SL1500风机运行一般规定 (8)5.1 华锐SL1500风机运行监视项目及周期 (8)5.2 华锐SL1500风机运行分析内容及要求 (9)5.2.1 主要指标完成情况的分析 (9)5.2.2 指标关系分析 (10)5.2.3 故障情况分析 (10)5.2.4 对标情况分析 (10)5.3 华锐SL1500风机运行操作一般规定 (10)5.3.1 调度部门对风力机的运行要求和操作步骤 (10)5.3.2 正常检修、维护时，风力机应执行的运行操作 (10) 5.3.3电能质量短时波动情况风力机的运行操作 (10)5.3.4 低温、超大风等异常天气条件下风力机的运行操作 (10) 5.3.5 制动系统缺陷情况下风力机的运行操作 (11)5.3.6 可能会引发事故的告警出现后风力机的运行操作 (11) 5.3.7 测风装置异常工作情况下风力机的运行操作 (11)5.3.8 可复位故障名称及允许的运行操作 (11)5.3.9不可复位故障名称及处置原则 (12)5.3.10 标杆机组的选取及运行要求 (18)5.3.11 无功和有功调节的操作 (18)5.3.12 集中监控系统、服务器的运行和巡视要求 (18)第六章华锐SL1500机组正常运行规定 (19)6.1华锐SL1500机组投入运行前应具备的条件 (19)6.2华锐SL1500机组启动和停机 (19)第七章华锐SL1500风机异常运行和事故处理 (19)7.1异常运行总要求 (19)7.2 允许的异常运行情况及运行监视、巡视要求 (20)7.3 场内输变电设备故障引起风力机停运的处置原则 (20)7.3.1 箱式变压器故障引起风力机停运的处置原则 (20)7.4 长期停运机组的监视、巡视要求 (20)7.4.1 长期停运机组的要求 (20)7.4.2 长期停运机组的检查维护周期 (21)7.4.3 主轴盘车及变桨轴承维护 (21)7.5 事故处理一般规定 (21)第八章华锐SL1500机组分系统运行规定 (22)8.1变桨系统（含风轮） (22)8.1.1变桨系统组成及各部件的规格型号 (22)8.1.2 变桨（含风轮）主要参数范围及超出参数范围但未告警应执行的操作 (23)8.2 偏航系统（含测风装置） (23)8.2.1偏航系统组成及各部件的规格型号 (23)8.2.2偏航系统主要参数范围及超出参数范围但未告警应执行的操作。

SL1500高速轴制动器维护指导说明材料

SL1500高速轴制动器维护指导说明材料

表2 泄压压力测试结果
阀口
建压压力/bar
标准值
测试值
建压时间/s
参考值
测试值
17
130~160
<16
P2
130~160
<16
5）故障分析：
若17号没有压力，则主供油压力管线故障，电机或过滤器失效；
若17号有压力，而P2口没有压力，则20号电磁阀没有换向导通。
20 号电磁阀
17 号阀口
P2 阀口
图8 测压表安装位置
状态：I
未经华锐风电许可，不得使用 文件号： 第 4 页 共 15 页
100 概述

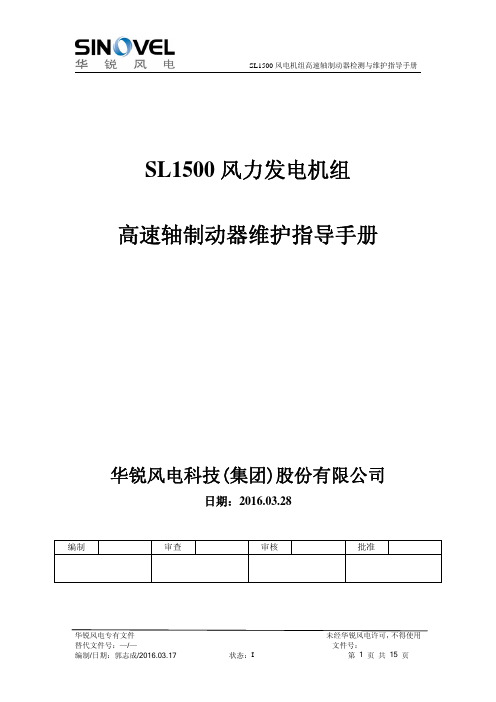

SL1500 风电机组高速轴制动器检测与维护指导手册
通过此操作手册的详尽说明，使制动器的操作者、使用者以及售后服务人员
可以更好的了解产品的工况和性能，熟悉它的功能、保养和维修，以及涉及安全
的相关内容。更重要的是，它为专业的、合格的人员依照相关的要求和维护本制
102.1 概述.............................................................................................................. 9
102.2 制动器松闸状态测试.................................................................................. 9
1) 在液压泵阀块的17号和P2阀口(G1/4”规格)处安装压力表如图8所示；
2）使制动器处于闭闸状态，此时20号和21.1号电磁阀失电，20号电磁阀处于右
位闭合状态，21.1号处于右位导通状态。

02-SL1500风电机组制动器

19
3、制动器自动补偿原理及气隙调节方法
3.1、制动器自动补偿原理 制动器气隙是指摩擦片与制动盘之间的间隙，总间隙
是指制动盘两侧气隙的总和。
3.1.1、主动钳侧气隙补偿
如果制动器制动时摩擦片磨损，推杆件4将相对于锁紧 挡圈向制动盘方向多移出一段距离（图3.1）。当制动完毕 开闸时推杆件4会随着锁紧挡圈8静止而停止运动，于是作 用在平面推力轴承2 上的力迅速增大，推杆件3 相对于件4 随即做旋转运动，活塞件5持续上升，导致图3.1所示“间 隙” 不断增大，增大量等于主动侧摩擦片磨损量。
8、旋松止动螺钉9，退出的距离为图3.6所示制动器间隙的一半；
9、旋紧螺母13；
10、制动器开闸；
11、检查图3.8所示制动盘两侧气隙是否相等，如不相等使制动器闭闸并
旋松止动螺钉9微调；
12、开合制动器3次以上观察两侧气隙是否有变化。
间隙相等
9
13
图3.7
10
图3.8
26
13、制动器开闸； 14、旋紧螺母/垫片 12/6。注意该螺母不能拧死，保证制动器动作时不会
（二）件5、
件6通过螺纹联
接构成“活塞
5
总成” 。
1
（三）气
6
隙螺栓1与活塞 件5之间是间隙 2
配合。
3 锥面 4
图1.2
8
10
7
制
8
动
盘
方
向
9
4
图1.3
图1.4
（四）推杆件4由于键条7（图1.3，1.4）的作用只能 沿轴向上下移动，而不能旋转；
（五）推杆环9通过螺纹联接固定在主动钳叉形架10 上；
1
10
图3.3
2

SL1500电控系统说明书

SL1500系列风力发电机组电控系统说明书华锐风电科技有限公司2007年6月第2版目录前言 (4)第一章 SL1500 风机电控系统简介 (9)1.1 SL1500风力发电机组电控系统的组成 (9)1.2 SL1500风力发电机组电控系统的主要特点 (9)第二章 SL1500 风机电源系统 (10)2.1 箱式变压器参数 (10)2.2 辅助变压器的参数 (10)2.3 箱式变电站的系统图 (11)第三章 SL1500 变速恒频控制系统 (12)3.1 双馈异步发电机 (12)3.1.1 介绍 (12)3.1.2 风机电能的模型 (12)3.1.3 技术条件 (15)3.2 变频器 (16)3.2.1 整套的转换器系统组成 (16)3.2.2 特征电气参数 (16)3.2.3 变频器系统的连接图 (17)3.3 传感器 (19)3.4 其他功能 (19)第四章 SL1500 偏航控制系统 (20)4.1 介绍 (20)4.1.1 偏航驱动系统 (20)4.1.2 制动器是盘式制动器 (20)4.1.3 限位保护 (20)4.2 电机参数 (20)4.3 制动器参数 (21)4.4 偏航变频器 (21)第五章 SL1500 变桨控制系统 (22)5.1 变桨系统介绍 (22)5.2 变桨齿轮箱 (22)5.3 变桨电气系统 (23)5.3.1 变桨电动机 (23)5.3.2 变桨变频器 (23)5.3.3 电池系统 (23)5.3.4 传感器 (24)5.4 雷电保护 (24)5.5 控制接口 (24)5.5.1 软件接口 (24)5.5.2 硬连线信号 (24)5.5.3 软件 (25)第六章 SL1500 PLC控制系统 (26)6.1 PLC控制系统描述 (26)6.2 PLC程序结构 (26)第七章 SL1500 风机的保护 (27)7.1 防雷保护系统 (27)7.2 接地系统保护 (27)7.3 电路及控制保护系统 (28)第八章 SL1500风机主要配件 (29)8.1 轮毂滑环简介 (29)8.1.2 电气性能 (29)8.1.3 加热 (29)8.2 WT502操作屏 (30)8.2.1 说明 (30)8.2.2 正视图 (30)8.2.3 按钮描述 (30)附件1 主要控制柜的主要内容及功能介绍 (32)附件2 电气原理图纸 (33)附件3 互连接线表 (33)附件4 电气故障清单 (33)本文件基本信息：本文件修改信息：本文件所涉及的参考文件：前言SL1500风力发电机组采用变桨矩、变速恒频等技术，是当今世界风力发电最先进的技术代表，具有发电量大、发电品质高、结构紧凑等优点。

华锐SL1500风电机组整机基础知识

23
第四篇 联轴器制动器
24
装配位置
25
一.联轴器
联轴器作用： 作为一个柔性轴，它补
偿齿轮箱输出轴和发电机转 子的平行性偏差和角度误差。
26
二.制动器
制动器作用： 制动器是一个液压动
作的盘式制动器，用于机 械刹车制动。
27
28
刹车系统位于齿轮箱高速端与低速端的比较
低速轴上
高速轴上
优点
高可靠刹车直接作用在风 刹车力矩小 轮上
32
侧面轴承
偏航驱 动装置
滑垫保 持装置
偏航大齿圈
33
风速风向仪
风电机组对风的测量是由风速风向仪来实现的。
34
凸轮计数器
35
第六篇 塔筒
36
一.塔筒的作用
1. 获得较高且稳定的风速，即让 风轮处于风能最佳的位置。
2. 给风轮及主机（机舱）提供满 足功能要求的、可靠的固定支 撑。
3. 提供安装、维修等工作的平台。
16
三.叶轮组装
17
第三篇 齿轮箱
18
低转速
叶轮
将低转速的动能转 化为高转速的动能
齿轮箱
需要高 转速
发电机
19
装配位置
20
三.SL1500风电机组齿轮箱结构
21
齿轮箱的减噪装置
齿轮箱的重量约占机舱重量的1/2。 减振元件增加在齿轮箱与主机架之间。
22
五.润滑冷却系统
对齿轮和轴承的保护作用： • 减小摩擦和磨损，具有更高 的承载能力，防止胶合。 • 吸收冲击和振动。 • 防止疲劳点蚀。 • 冷却、防锈、抗腐蚀。
39
40
塔筒的高强度螺栓连接
螺栓上的字符： 字母表示生产厂家的简称，

华锐SL1500风电机组整机基础知识


刹车力矩不会变成齿轮箱 齿轮箱可带集成风轮支
载荷
撑
缺点 刹车力矩很大
刹车力矩对齿轮箱有载 荷冲击
多数情况要采用非集成风 安全性差 轮支撑的齿轮箱
29
三.发电机对中
齿轮箱输出轴轴心线 发电机转子轴心线
30
第五篇 偏航系统
31
偏航系统
功能：改变机舱朝向以实现对风、解缆保护
机组偏航 1.靠什么装置驱动？ 2.“需要偏航”由谁决定？ 3.“偏航多少角度”由谁 检测？
23
第四篇 联轴器制动器
24
装配位置
25
一.联轴器
联轴器作用： 作为一个柔性轴，它补
偿齿轮箱输出轴和发电机转 子的平行性偏差和角度误差。
26
二.制动器
制动器作用： 制动器是一个液压动
作的盘式制动器，用于机 械刹车制动。
27
28
刹车系统位于齿轮箱高速端与低速端的比较
低速轴上
高速轴上
优点
高可靠刹车直接作用在风 刹车力矩小 轮上
SL1500风力发电机组 整机基础知识
华锐风电科技有限公司
1
第一篇 整机机械传动
2
一.风力发电理论原理
风能
机械 能
变压器升压 后输送至电
网
电能
叶轮吸收风能 发电机将机械 转化为机械能 能转化为电能
3
二. SL1500风力发电机组概述
叶片
一. 叶轮
轮毂
二. 机舱 三. 塔架 四. 基础
4
SL1500系列风电机组分类
16
三.叶轮组装
17
第三篇 齿轮箱
18
低转速
叶轮
将低转速的动能转 化为高转速的动能
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

向前运动，压力油通过卸油回路流回油池。如下图红色线所示。
7.3 制动器的组成
由上图可知，制动器主要由如下部分组成:
1
制动器液压站 2制动钳 3制动盘 4连接管路
7.4制动器技术参数表：
闸瓦数目 制动盘 最大制动扭矩, MB 最小制动扭矩, MB 理论制动时间 制动盘最高速度 控制回路 齿轮箱额定扭矩 爬坡时间 延时 1 1 25500[Nm] 尽可能高，但至15000[Nm] 在最大制动扭矩时< 13s， 在最小制动扭矩时< 16s 2100[rpm] 液压泵为690VAC/3/50Hz 控制阀为24VDC 8700[Nm] tr < 0.8 [s] tv < 0.2 [s]
油压不足 检查油量是否充 足 给系统排气 检测系统压力,调 整安全阀预设压 力
制动钳抬起过慢
系统中有空气 压力过低
闸瓦磨损过快
制动钳抬起位置不 检查油压、检查 正确 压力继电器的初 设压力
故障 制动过慢
原因 系统中有空气 制动盘与闸瓦之间的间 隙过大 压力油粘度过大
排除方法 给系统排气 重新调整间隙 检查压力油的类型及 温度
检查载荷、转速 制动时间或距 载荷过大或速度太高 离过长 制动盘或制动衬垫被油、 清洗制动盘，更换制 制动力矩不足 脂等污染 动衬垫 弹簧位置不正确或损坏 泄漏 密封圈损坏 衬垫磨损不平 制动器安装未对正 均 更换整个弹簧包 更换新的密封圈 从新安装制动器，必 须符合公差要求
7.6.1 间隙检测: 每侧间隙必须保证在1mm。
7.6.2 检测闸瓦 闸瓦的磨损量超出5mm，必须立即更换。而且为保持闸瓦 具有一定的摩擦系数。必须保持闸瓦的清洁，如闸瓦上沾 染油污，必须立即更换。
7.6.3 螺栓检测 1） 安装螺栓检测。 2 ）制动器本体螺栓检测。
7.6.4 制动盘检测 制动盘做磁粉探伤，检验制动盘是否有裂纹。如有，必须立即更换。 如制动器磨损严重，制动盘的厚度小于[ ]必须更换。
当风力发电机不需要制动时，接通电机4和电磁阀21.1的电源。电机向系 统提供压力油，压力油通过主油路进入制动钳的油缸里，压缩弹簧使活 塞向后运动松开制动钳。如下图红色线代表制动时的油路，但当系统的 压力大于溢流阀的启动压力时，部分压力油溢流回油池，如下图脸绿色 线所示。
当风力发电机需要制动时，电机和电磁阀断电。弹簧推动活塞
清洗安装面,用两个M36的螺栓安装制动钳
7.5.3制动器液压站的安装
1 将制动器安装到齿轮箱后部
2 电机接线、连接油路。
7.6 制动器的维护与维修
注意事项: 维护和检修工作，必须由DHI· DCW技术人员或接受过DHI· DCW培训 ,并得到DHI· DCW认可的人员完成。 在进行维护和检修工作时，必须携带《检修卡[制动器]》。《检修卡[制动器]》上的每项内容必须严格进行 检修与记录。 在进行维护和检修前，必须： l 阅读《FL1500安全手册》。所有操作必须严格遵守《FL1500安全手册》。 l 确定环境温度。如果环境温度低于10℃，不得进行修理工作。 l 确定风速。如果超过下述的任何一个限定值，必须立即停止工作。不得进行维护和检修工作。 1.叶片位于工作位置和顺桨位置之间的任何位置 5-分钟 平均值(平均风速) 10 m/s 5-秒 平均值 (阵风速度) 19 m/s 2. 叶片位于顺桨位置(当叶轮锁定装置启动时不允许变桨) 5-分钟 平均值(平均风速) 18 m/s 5-秒 平均值 (阵风速度) 27 m/s 重要提示： l 对制动器进行任何维护和检修，必须首先使风力发电机停止工作，各制动器处于制动状态并将叶轮锁锁 定。 l 如果维护和检修时需要制动器处于非制动状态，在检修前，必须确保风速符合上述规定并风轮锁以锁定。 l 当处理具有腐蚀性或刺激性气味的物质时时，必须穿戴安全面具和手套。
7.6.5 其它检测 1）定期检查制动器外表，保持表面清洁。 2）定期检查液压油，进行油样化验。 3）定期检查虑网，清洗或更换滤网。 4）定期检查制动钳的弹簧包 5）定期检查传感器、电磁阀、电机的接 线与安装情况。
7.7制动器的故障及解决办法
故障 原因 排除方法
制动钳不能抬起
阀为处于工作位置 从机械上和电器 上检查电磁阀是 否损坏
7.5 制动器的安装
1 7.5.1制动盘的安装
用1) 清洁剂分别清洗制动盘、涨紧套、齿轮箱输出轴。 2)2)将涨紧套分别套入齿轮箱的输出轴。用一个M12的吊环螺栓将制 动盘吊 起套入齿轮箱输出轴。将制动盘与涨紧套之间的螺栓拧上，但不要拧紧， 以便调整制动盘在轴上的位置。如下图：
7.5.2制动钳的安装
华锐风电科技有限公司
风力发电机组培训教材 制动器分
编制：风电部 日期：2006-2-23
7.1制动器在风力发电机组中的安装位置
由上图可知,制动器安装在齿轮箱的高速端,制动盘安 装在齿轮箱的输出轴上。
7.2 制动器的作用与原理
FL1500系列风力发电机所用的制动器是一个液压 动作的盘式制动器，用于锁住转子。例如，在风 力发电装置紧急切断时，制动器制动，使系统停 机。它具有自动闸瓦调整功能，也就是说当闸瓦 磨损时不需要手动调整制动器.制动系统的工作过 程如下图所示：
