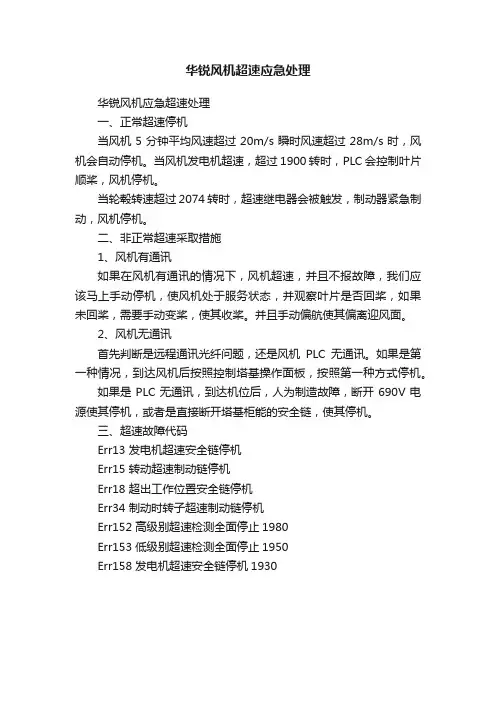

华锐风机超速应急处理
华锐风机应急超速处理
一、正常超速停机
当风机5分钟平均风速超过20m/s瞬时风速超过28m/s时，风机会自动停机。
当风机发电机超速，超过1900转时，PLC会控制叶片顺桨，风机停机。
当轮毂转速超过2074转时，超速继电器会被触发，制动器紧急制动，风机停机。
二、非正常超速采取措施
1、风机有通讯
如果在风机有通讯的情况下，风机超速，并且不报故障，我们应该马上手动停机，使风机处于服务状态，并观察叶片是否回桨，如果未回桨，需要手动变桨，使其收桨。
并且手动偏航使其偏离迎风面。
2、风机无通讯
首先判断是远程通讯光纤问题，还是风机PLC无通讯。
如果是第一种情况，到达风机后按照控制塔基操作面板，按照第一种方式停机。
如果是PLC无通讯，到达机位后，人为制造故障，断开690V电源使其停机，或者是直接断开塔基柜能的安全链，使其停机。
三、超速故障代码
Err13 发电机超速安全链停机
Err15 转动超速制动链停机
Err18 超出工作位置安全链停机
Err34 制动时转子超速制动链停机
Err152 高级别超速检测全面停止1980
Err153 低级别超速检测全面停止1950
Err158 发电机超速安全链停机1930。
