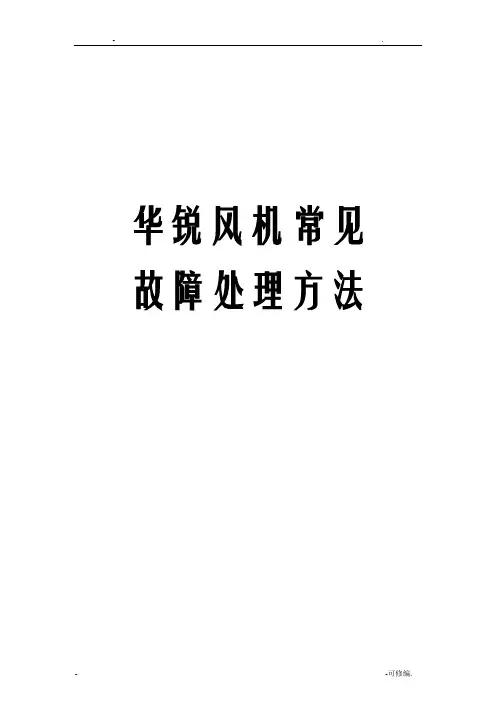

华锐风机常见故障处理方法2014年故障代码：7、偏航变频器版本错误故障现象：软件参数设置故障处理方法：调试初期出现，调试运行后一般不再出现.方案1：修改PLC程序中参数DemYawVer为控制面板上显示的偏航版本号。

结论1：修改后，重新启动控制柜，故障消除。

P.S:有时断电重启即可。

故障代码：9、变频器版本错误故障现象：--------处理方法：方案1：此故障常出现在更换变频器以后.可向变频器写、读一次版本号（程序）。

结论1：参数错误，故障消除。

故障代码：11、熔丝熔断故障现象：PLC显示res002/00处理方法：方案1：更换整流桥和保险。

结论1：若只更换保险，还会烧保险，需全换故障代码：12、急停按钮故障现象：急停回路断开，风机紧急停止，制动器报死处理方法：方案1：直接复位结论1：急停没有复位；方案2：检查急停回路和复位回路，若故障能够复位，且时常发生，则采用排查的方法，将急停回路逐一短接，用排除法确定故障点。

结论2：急停回路有问题，如线虚，器件损坏（主要是浪涌保护器）等，更换为备用接线。

方案3：检查PILZ继电器A2接地是否良好。

故障代码：13SS－5发电机超速故障现象：现象1：发电机转速不稳，波动很大。

现象2：转速Specon不时为0，新换编码器转速依旧为零，但晃动插头有时处会有转速。

处理方法：方案1：先校线，如无误，重新安装编码器，还不行则编码器坏，更换之。

结论1：线路无误，发电机编码器坏，更换后正常。

方案2：换发电机编码器线。

结论2：换后恢复正常（插紧就有转速显示）方案3：检查发电机编码器的轴与发电机的轴绝缘是否良好。

P.S:否则变频器该测试板子（检查5V电源）有问题，更换之，正常。

故障代码：13/24(151)无转速故障现象：在风机运行时，高速时报故障处理方法：方案1：紧固轮毂滑环支撑杆。

结论1：滑环支撑杆松动；方案2：紧固发电机编码器及其接线，否则更换编码器。

结论2：发电机编码器有松动或者损坏。

图1　变桨电机图2　备用电池组　安全锁定系统安全锁定系统是指变桨电机采用单向制动，单向制动是指叶片在变桨时有制动功能，顺桨时没有。

当电网掉电时，叶片会由于自身重力向顺桨方向转动，保护设备。

　变桨滑环变桨滑环（见图3）用来传递机舱部分与轮毂部分的电源和控制信号，安装在轮毂内。

图3　变桨滑环　变桨变频器变桨变频器（见图4）与PLC之间的通信基于图4　变桨变频器6　变桨限位变桨角度范围为0~90°，86°时有一个电磁感应开关来检测叶片是否在顺桨位置，在-4°时有一个极限位置开关来保护叶片不会超出工作位置。

　变桨变频器程序传输1　连接变桨程序硬件由装有COMBIVIS软件的电脑与变桨变频器使用专用连接线（见图5）连接。

2　传输程序软件.1　Parameter_Pitch.dw5为变桨变频器的参数文件，这个文件包含变桨变频器的所有必需的设置，包括CANopen通信的参数设置，必须下载到所有变桨变频器中，如图6所示。

.2　CANopen.on on PLC设置CANopen通信的文图6　Parameter_Pitch.dw5文件图7　CANopen.on PLC文件（1）检查PLC左上角的通信线是否接触良好。

（2）控制面板内无变桨程序版本号，可能为1）偏航变频器上的小开关拨的位置有误，应；2）三个变桨变频器上的小开关拨的位置有误，pitch1-OFF、pitch2-OFF、pitch3-ON。

（3）变桨变频器内的程序版本与一致，重传变桨变频器的程序或修改的参数跟控制面板上显示的变桨版本号一致。

（4）变桨控制柜间的线内部断裂，接触不良，更换线。

（5）检查主PLC的18线、浪涌保护的1和3号端子的线接触是否良好。

（6）更换滑环。

3.3　故障号：19（SS-11：Hub drives分析及处理方法：（1）检查主PLC的20线、浪涌保护图5　装有COMBIVIS软件的电脑与变桨变频器专用连接线连接经验共享Experience Sharing（1）检查轮毂滑环支撑杆是否松动，检查滑环支撑杆是否添加紧固螺母。

民营科技2018年第5期科技创新浅谈华锐风机叶轮锁改造后的操作优势张飞（国华（齐齐哈尔）风电有限公司，黑龙江齐齐哈尔161000）任何厂家生产的风机叶轮锁都是风机上非常重要的一部分，每家的设计理念不同，具体操作模式也不同，但是都是运检维修人员进行风机轮毂工作的安全保障。

所以锁紧叶轮锁的时间长短往往决定本次故障处理时间的长短。

华锐风机99版和03版叶轮锁的两种锁紧方式都非常繁琐，尤其99版齿轮箱所带叶轮锁为存人力推动式，如长时间没有人员操作轮毂锁会导致锁销秀死，以至于锁上叶轮锁需要动用大锤等工具耗费1~2h才能操作完成，本论文的主要目的就是解决华锐99版和03版齿轮箱叶轮锁的设计问题，通过改进便于运检维护人员的操作，即省时又省力。

1华锐风机基本结构介绍风力发电机组主要组成部分为塔筒、机舱和叶轮，无故障情况下叶轮处于旋转状态，一旦有故障就需要人员进入轮毂内进行检修，在工作人员进入轮毂之前需要手动拍上风机急停按钮（风机上一共三个急停按钮：齿轮箱两侧各一个，控制柜上一个），通过制动系统的闸瓦将大盘抱死，然后在利用人力将叶轮锁锁死才可以进入轮毂内进行相关工作。

（如图1-4）图1齿轮箱急停按钮图2控制柜急停按钮图3制动器图4进入轮毂位置华锐1.5MW风力发电机组，轮毂内的设备（变桨电机、极限开关、变桨控制柜、电池柜等）至关重要，是风力发电机发电的基础，轮毂内的器件出现问题时也必须及时处理、维修、更换；风电场工作人员也需要定期进入轮毂进行各个设备的维护、检修工作；为了保证人员人身安全，人员进入轮毂处理故障时必需锁上叶轮锁现有的华锐1.5MW风力发电机组中，锁定叶轮的设计锁紧方法有两种：1）领用扳手将叶轮锁轴的卡片松动，然后用人力硬推动叶轮锁轴进入（图5）。

2）都是通过手动旋转叶轮锁螺栓的方式将叶轮锁轴推入（图6）。

图5图62现有技术的缺点（包括技术方面、成本方面、效率方面等）1）由于风机常年的运行过程中，叶轮锁的推动轴及旋转螺栓受外界环境（潮湿空气、氧化等）影响，会出现“锈死”、卡死等问题，有的可以利用大锤等工具进行强行推入，但有的锈蚀严重的根本无法正常工作。

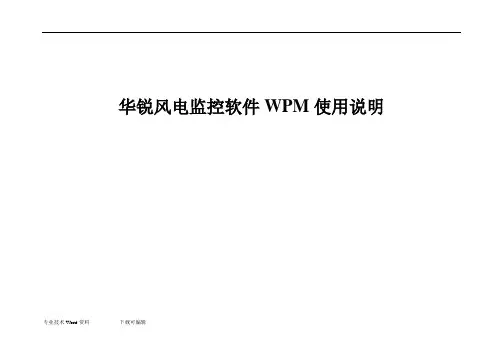

..................................华锐风电监控软件WPM使用说明专业技术Word资料下载可编辑概述为了帮助远程监控人员熟练使用风能监控软件。

文档的第一部分将介绍ＷＰＭ软件的安装及其功能的介绍.第二部分将介绍对风能监控软件所产生的数据进行分析完成对报表的填写。

软件功能：一、显示时实数据显示当前风机的运行参数如功率、风速、温速等。

二、操作风机完成对风机的起停超作、在服务模试下对风机进行完全控制。

三、记录功能记录风机的生产情况如功率、故障等。

第一部分WPM(Wind Park Management)软件使用说明word版整理一登陆窗口当软件在服务器上运行时首先要求以合法用户登陆本软件双击WPM.EXE图标后,出现如下窗口：图1：登陆窗口键入服务器的名称，用户名和密码后按确定。

如果输入的服务器的名称，用户名和密码都是正确的，就会出现Park Overview window窗口。

二主界面1.工具栏：在主界面的左上角有文件，语言，信息三个工具栏，文件可选择退出WPM。

语言可选择中英文。

信息科显示WPM版本号。

word版整理图2：状态栏在风场信息窗口中显示当前整个风场时实发电量，风场累计总发电量，日发电量及平均风速等，主窗口显示出各台风机的运行状态。

图3：主界面word版整理word 版 整理2.打开全部 关闭全部：主视图上的“打开全部”是指展开开风机分组（左上角的风机分组），“关闭全部”则反之。

word版整理图4：打开全部关闭全部3.创建报告：选择一台或一组风机在一段时间内的发电量消耗电量，故障次数及可利用率图4：创建报告word 版 整理4.注销 退出 退出报警：当风机报故障时风机界面会变红色和报警音，点击退出报警则会停止报警。

三 单机界面plant图5：单台风机界面plantword 版 整理1. WEC 详细信息窗——命令栏控制按钮：开始（Start ），停止（Stop ），复位(Reset)，服务(Service)主状态显示 自动复位次数及加减按钮（+/-）。

坝头风电场风力发电机组常见故障及处理坝头风电场地处省北县，由中国水电顾问集团风电北负责经营、管理，一期工程安装33台华锐SL1500型风力发电机组和33台东汽FD77曜风力发电机组。

风电场首台风力发电机组于2010年4月30 日并网发电，8月29日全部风力发电机组通过240小时考核。

经过经过近9个月的运行，风机运行情况趋于稳定，每月可利用率在95%以上，现对风机结构及常见故障分析如下：1、风力发电机组结构（SL1500）风力发电机组可分为叶轮、机舱和塔筒三大部分。

叶轮分为：叶片、轮毂、变桨系统机舱分为：齿轮箱、减噪装置、制动联轴装置、变频柜、发电机、水冷装置、风速仪、偏航系统东汽风机变频柜位于塔基，其他结构与华锐风机基本相同。

2、风力发电机组常见故障及处理风力发电机组故障总体分为硬件故障和软件故障、机械故障和电气故障、控制电气故障又可分为传感器故障或电气柜联动互锁保护故障或控制程序紊乱和程序互锁及保护故障。

风机的大部分故障都可以进行远程复位控制和白动复位控制。

如复位不成功则必须到现场对风机进行检查消缺。

2.1、变桨系统故障2.1.1华锐风机变桨系统故障一般有两种情况：（1）单只叶片报变桨驱动或变桨通讯故障；这种情况下，一般检查该叶片的变桨系统,若为驱动故障，一般用手动变桨控制盒外接在该叶片的控制柜上进行手动变桨，并清理变桨齿圈上的杂物后可恢复正常，若手动无法驱动时，则有可能是该叶片变桨电机或变桨控制系统（传感器、供电模块）损坏或松动，需要进行测量和检查后确定故障部件，然后进行紧固或更换处理。

（2） 3只叶片同时报出变桨驱动或变桨通讯故障，此时3 只叶片的变桨控制系统同时损坏的可能性比较小，一般是由于变桨齿圈紧固力矩过大、滑环、滑环线、变桨变频器或是PLC故障引起的，我们就需要进行重新打变桨齿圈力矩、检查滑环是否松动损坏，滑环线是否通畅，变桨变频器和PL胡旨示灯是否正常等工作，如各部位均正常，且频繁同时报变桨类故障则有可能是变桨齿圈变形所致，此时就需要更换轮毂。

内蒙古北方龙源风力发电有限责任公司灰腾梁风电场华锐SL1500风机运行规程（修编稿）内蒙古北方龙源风力发电有限责任公司灰腾梁风电场制编二○一五年三月批准：审核：修编：目录第一章规程结构说明 (6)第二章规程使用范围说明 (6)第三章规程引用相关标准 (6)第四章华锐SL1500风力机基本情况 (6)4.1 华锐SL1500风力机基本信息介绍（见附表一）。

(6)4.2 华锐SL1500风力机运行参数设置值。

(6)第五章华锐SL1500风机运行一般规定 (8)5.1 华锐SL1500风机运行监视项目及周期 (8)5.2 华锐SL1500风机运行分析内容及要求 (9)5.2.1 主要指标完成情况的分析 (9)5.2.2 指标关系分析 (10)5.2.3 故障情况分析 (10)5.2.4 对标情况分析 (10)5.3 华锐SL1500风机运行操作一般规定 (10)5.3.1 调度部门对风力机的运行要求和操作步骤 (10)5.3.2 正常检修、维护时，风力机应执行的运行操作 (10)5.3.3电能质量短时波动情况风力机的运行操作 (10)5.3.4 低温、超大风等异常天气条件下风力机的运行操作 (10)5.3.5 制动系统缺陷情况下风力机的运行操作 (11)5.3.6 可能会引发事故的告警出现后风力机的运行操作 (11)5.3.7 测风装置异常工作情况下风力机的运行操作 (11)5.3.8 可复位故障名称及允许的运行操作 (11)5.3.9不可复位故障名称及处置原则 (12)5.3.10 标杆机组的选取及运行要求 (18)5.3.11 无功和有功调节的操作 (18)5.3.12 集中监控系统、服务器的运行和巡视要求 (18)第六章华锐SL1500机组正常运行规定 (19)6.1华锐SL1500机组投入运行前应具备的条件 (19)6.2华锐SL1500机组启动和停机 (19)第七章华锐SL1500风机异常运行和事故处理 (19)7.1异常运行总要求 (19)7.2 允许的异常运行情况及运行监视、巡视要求 (20)7.3 场内输变电设备故障引起风力机停运的处置原则 (20)7.3.1 箱式变压器故障引起风力机停运的处置原则 (20)7.4 长期停运机组的监视、巡视要求 (20)7.4.1 长期停运机组的要求 (20)7.4.2 长期停运机组的检查维护周期 (21)7.4.3 主轴盘车及变桨轴承维护 (21)7.5 事故处理一般规定 (21)第八章华锐SL1500机组分系统运行规定 (22)8.1变桨系统（含风轮） (22)8.1.1变桨系统组成及各部件的规格型号 (22)8.1.2 变桨（含风轮）主要参数范围及超出参数范围但未告警应执行的操作 (23)8.2 偏航系统（含测风装置） (23)8.2.1偏航系统组成及各部件的规格型号 (23)8.2.2偏航系统主要参数范围及超出参数范围但未告警应执行的操作。

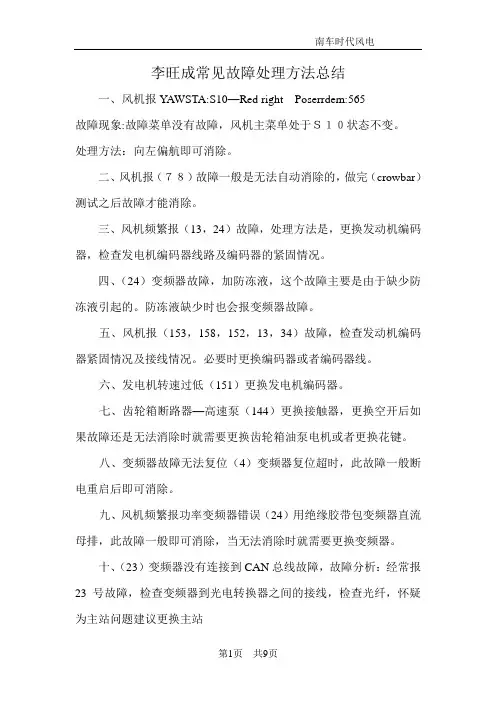

李旺成常见故障处理方法总结一、风机报YAWSTA:S10—Red right Poserrdem:565故障现象:故障菜单没有故障，风机主菜单处于Ｓ１０状态不变。

处理方法：向左偏航即可消除。

二、风机报（７８）故障一般是无法自动消除的，做完（crowbar）测试之后故障才能消除。

三、风机频繁报（13，24）故障，处理方法是，更换发动机编码器，检查发电机编码器线路及编码器的紧固情况。

四、（24）变频器故障，加防冻液，这个故障主要是由于缺少防冻液引起的。

防冻液缺少时也会报变频器故障。

五、风机报（153，158，152，13，34）故障，检查发动机编码器紧固情况及接线情况。

必要时更换编码器或者编码器线。

六、发电机转速过低（151）更换发电机编码器。

七、齿轮箱断路器—高速泵（144）更换接触器，更换空开后如果故障还是无法消除时就需要更换齿轮箱油泵电机或者更换花键。

八、变频器故障无法复位（4）变频器复位超时，此故障一般断电重启后即可消除。

九、风机频繁报功率变频器错误（24）用绝缘胶带包变频器直流母排，此故障一般即可消除，当无法消除时就需要更换变频器。

十、（23）变频器没有连接到CAN总线故障，故障分析：经常报23号故障，检查变频器到光电转换器之间的接线，检查光纤，怀疑为主站问题建议更换主站处理方法：更换PLC主站。

拆除原有的主站前，照好照片，防止发生接线错误。

更换主站后不再报23号故障十一、需要更换齿轮箱滤芯，风机正常可以运行，在油菜单下显示Oil prehig error 说明滤芯脏，电机压力太大，更换滤芯后正常。

十二、PLC主站E63.06指示灯不闪烁（电气元件损坏）①、检查—A293.2上线路连接，包括24V供电及PLC的通讯线；②、检查—A293.2上通信光纤是否有光信号，没有光信号的光纤所连接的变频器为故障变频器；结论;线路正常，网侧变频器损坏，没有光信号输出。

十三、（23）变频器没有连接到CAN总线故障，故障分析：先复位，若故障未消除，应检查变频器所在线路尤其是通讯线。

华锐风机培训试题及答案一、填空题：1、SL1500风机具有三个风轮叶片，主动（变桨），主动（偏航系统），变速，额定功率输出（1520）KW。

2、风轮叶片为（玻璃纤维/环氧树脂制成的多格的梁/）壳体结构。

叶片将（风）能转换为（机械能）并传递到轮毂上。

各个叶片有内置的防雷电系统，包括一个位于叶尖的（金属尖）、一根（沿着叶片翼梁布置的接地电缆）和一根（接到变桨轴承的接地电缆）3、变桨系统作为主要的（制动系统）使用，可以在额定功率范围内对风机速度进行控制。

变桨系统包括（三个驱动装置），有（伺服电机），（齿轮箱）和（变桨轴承），可以实现每个叶片单独调整。

4、偏航系统的作用是（转动机舱使风轮永远迎风）。

主机架上内嵌有（滑动元件），使其在偏航齿圈上滑动。

5、制动联轴器包括安装在（齿轮箱后部驱动轴上的一个液压盘式制动器），以及（盘式制动器与发电机驱动轴之间的）联轴器。

6、利用滑环通过（RS485总线）实现到（轮毂的供电）和（数据传输）。

滑环的作用是（使一个静止的轴连接到一个旋转的接点上）。

接点必须保证最小磨损和最大连接稳定性，是（由镀金环）和（金合金刷）组成的。

这种材料可以保证低电阻，最小磨损，并且通过使用润滑剂，可以防止磨损的碎屑扩散。

滑环装置必须有加热。

7、齿轮箱的功能是将风轮所转化的动能传递给（发电机）并使其得到所需要的（转速）。

齿轮箱增速部分由三级组成，（两级行星齿轮）和（一级平行轴齿轮）。

8、齿轮箱要求其内部的齿轮油工作时不得低于（-15）°C。

即当温度低于（-15）°C时，先通过齿轮箱中的加热系统，将齿轮油加热到（-15）°C在启动机器。

当温度在（-15°C--+45°C）时，油泵装置要求保证40 [l/min]油流量，用于齿轮箱润滑。

此时齿轮油不经过空气换热器。

9、系统长时间运行后，导致齿轮油油温超过（60）°C。

则系统要求对齿轮油进行冷却。
