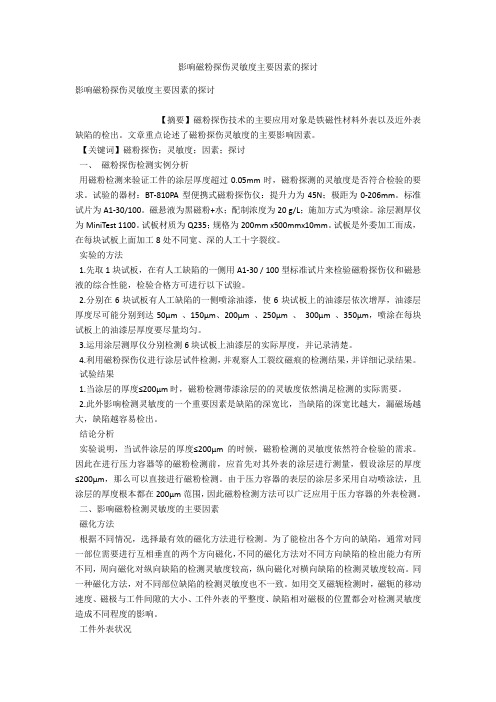

影响磁粉探伤灵敏度主要因素的探讨影响磁粉探伤灵敏度主要因素的探讨【摘要】磁粉探伤技术的主要应用对象是铁磁性材料外表以及近外表缺陷的检出。

文章重点论述了磁粉探伤灵敏度的主要影响因素。

【关键词】磁粉探伤；灵敏度；因素；探讨一、磁粉探伤检测实例分析用磁粉检测来验证工件的涂层厚度超过0.05mm时，磁粉探测的灵敏度是否符合检验的要求。

试验的器材：BT-810PA型便携式磁粉探伤仪：提升力为45N；极距为0-206mm。

标准试片为A1-30/100。

磁悬液为黑磁粉+水；配制浓度为20 g/L；施加方式为喷涂。

涂层测厚仪为MiniTest 1100。

试板材质为Q235；规格为200mm x500mmx10mm。

试板是外委加工而成，在每块试板上面加工8处不同宽、深的人工十字裂纹。

实验的方法1.先取1块试板，在有人工缺陷的一侧用A1-30 / 100型标准试片来检验磁粉探伤仪和磁悬液的综合性能，检验合格方可进行以下试验。

2.分别在6块试板有人工缺陷的一侧喷涂油漆，使6块试板上的油漆层依次增厚，油漆层厚度尽可能分别到达50μm 、150μm、200μm 、250μm 、300μm 、350μm，喷涂在每块试板上的油漆层厚度要尽量均匀。

3.运用涂层测厚仪分别检测6块试板上油漆层的实际厚度，并记录清楚。

4.利用磁粉探伤仪进行涂层试件检测，并观察人工裂纹磁痕的检测结果，并详细记录结果。

试验结果1.当涂层的厚度≤200μm时，磁粉检测带漆涂层的的灵敏度依然满足检测的实际需要。

2.此外影响检测灵敏度的一个重要因素是缺陷的深宽比，当缺陷的深宽比越大，漏磁场越大，缺陷越容易检出。

结论分析实验说明，当试件涂层的厚度≤200μm的时候，磁粉检测的灵敏度依然符合检验的需求。

因此在进行压力容器等的磁粉检测前，应首先对其外表的涂层进行测量，假设涂层的厚度≤200μm，那么可以直接进行磁粉检测。

由于压力容器的表层的涂层多采用自动喷涂法，且涂层的厚度根本都在200μm范围，因此磁粉检测方法可以广泛应用于压力容器的外表检测。

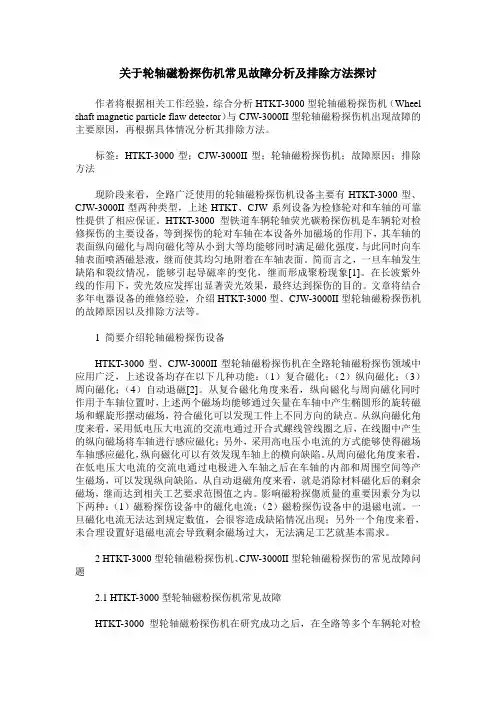

关于轮轴磁粉探伤机常见故障分析及排除方法探讨作者将根据相关工作经验，综合分析HTKT-3000型轮轴磁粉探伤机（Wheel shaft magnetic particle flaw detector）与CJW-3000II型轮轴磁粉探伤机出现故障的主要原因，再根据具体情况分析其排除方法。

标签：HTKT-3000型；CJW-3000II型；轮轴磁粉探伤机；故障原因；排除方法现阶段来看，全路广泛使用的轮轴磁粉探伤机设备主要有HTKT-3000型、CJW-3000II型两种类型，上述HTKT、CJW系列设备为检修轮对和车轴的可靠性提供了相应保证。

HTKT-3000型铁道车辆轮轴荧光碳粉探伤机是车辆轮对检修探伤的主要设备，等到探伤的轮对车轴在本设备外加磁场的作用下，其车轴的表面纵向磁化与周向磁化等从小到大等均能够同时满足磁化强度，与此同时向车轴表面喷洒磁悬液，继而使其均匀地附着在车轴表面。

简而言之，一旦车轴发生缺陷和裂纹情况，能够引起导磁率的变化，继而形成聚粉现象[1]。

在长波紫外线的作用下，荧光效应发挥出显著荧光效果，最终达到探伤的目的。

文章将结合多年电器设备的维修经验，介绍HTKT-3000型、CJW-3000II型轮轴磁粉探伤机的故障原因以及排除方法等。

1 简要介绍轮轴磁粉探伤设备HTKT-3000型、CJW-3000II型轮轴磁粉探伤机在全路轮轴磁粉探伤领域中应用广泛，上述设备均存在以下几种功能：（1）复合磁化；（2）纵向磁化；（3）周向磁化；（4）自动退磁[2]。

从复合磁化角度来看，纵向磁化与周向磁化同时作用于车轴位置时，上述两个磁场均能够通过矢量在车轴中产生椭圆形的旋转磁场和螺旋形摆动磁场，符合磁化可以发现工件上不同方向的缺点。

从纵向磁化角度来看，采用低电压大电流的交流电通过开合式螺线管线圈之后，在线圈中产生的纵向磁场将车轴进行感应磁化；另外，采用高电压小电流的方式能够使得磁场车轴感应磁化，纵向磁化可以有效发现车轴上的横向缺陷。

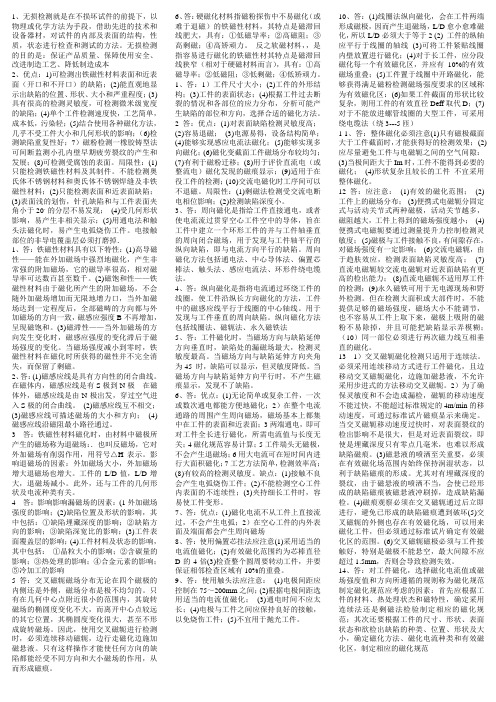

1、无损检测就是在不损坏试件的前提下，以物理或化学方法为手段，借助先进的技术和设备器材，对试件的内部及表面的结构，性质，状态进行检查和测试的方法。

无损检测的目的是：保证产品质量、保障使用安全、改进制造工艺、降低制造成本2、优点：1)可检测出铁磁性材料表面和近表面（开口和不开口）的缺陷；(2)能直观地显示出缺陷的位置、形状、大小和严重程度；(3)具有很高的检测灵敏度，可检测微米级宽度的缺陷；(4)单个工件检测速度快，工艺简单，成本低，污染轻；(5)结合使用各种磁化方法，几乎不受工件大小和几何形状的影响；（6)检测缺陷重复性好；7）磁粉检测一橡胶铸型法可间断监测小孔内壁早期疲劳裂纹的产生和发展；(8)可检测受腐蚀的表面。

局限性：(1)只能检测铁磁性材料及其制件。

不能检测奥氏体不锈钢材料和奥氏体不锈钢焊缝及非铁磁性材料；(2)只能检测表面和近表面缺陷；(3)表面浅的划伤，针孔缺陷和与工件表面夹角小于20。

的分层不易发现；(4)受几何形状影响，易产生非相关显示；(5)用通电法和触头法磁化时，易产生电弧烧伤工件。

电接触部位的非导电覆盖层必须打磨掉．1、答：铁磁性材料具有以下特性：(1)高导磁性——能在外加磁场中强烈地磁化，产生非常强的附加磁场，它的磁导率很高，相对磁导率可达数百甚至数千。

(2)磁饱和性——铁磁性材料由于磁化所产生的附加磁场，不会随外加磁场增加而无限地增力口，当外加磁场达到一定程度后，全部磁畴的方向都与外加磁场的方向一致，磁感应强度B不再增加，呈现磁饱和。

(3)磁滞性——当外加磁场的方向发生变化时，磁感应强度的变化滞后于磁场强度的变化。

当磁场强度减小到零时，铁磁性材料在磁化时所获得的磁性并不完全消失，而保留了剩磁。

2、答：(1)磁感应线是具有方向性的闭合曲线。

在磁体内，磁感应线是有S极到N极在磁体外，磁感应线是由N极出发，穿过空气进入S极的闭合曲线。

(2)磁感应线互不相交；(3)磁感应线可描述磁场的大小和方向；(4)磁感应线沿磁阻最小路径通过。

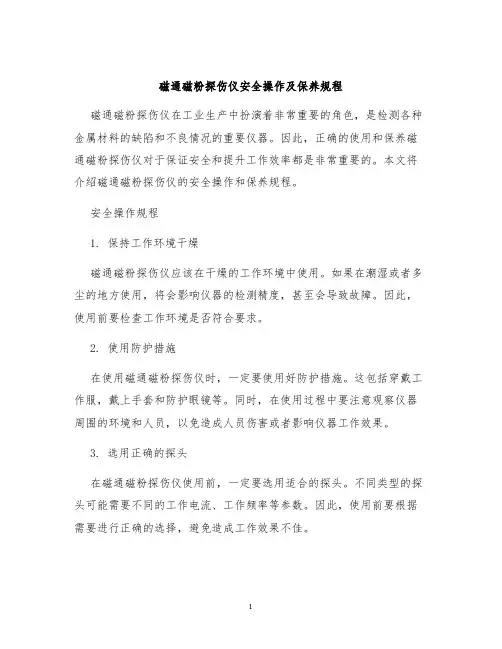

磁通磁粉探伤仪安全操作及保养规程磁通磁粉探伤仪在工业生产中扮演着非常重要的角色，是检测各种金属材料的缺陷和不良情况的重要仪器。

因此，正确的使用和保养磁通磁粉探伤仪对于保证安全和提升工作效率都是非常重要的。

本文将介绍磁通磁粉探伤仪的安全操作和保养规程。

安全操作规程1. 保持工作环境干燥磁通磁粉探伤仪应该在干燥的工作环境中使用。

如果在潮湿或者多尘的地方使用，将会影响仪器的检测精度，甚至会导致故障。

因此，使用前要检查工作环境是否符合要求。

2. 使用防护措施在使用磁通磁粉探伤仪时，一定要使用好防护措施。

这包括穿戴工作服，戴上手套和防护眼镜等。

同时，在使用过程中要注意观察仪器周围的环境和人员，以免造成人员伤害或者影响仪器工作效果。

3. 选用正确的探头在磁通磁粉探伤仪使用前，一定要选用适合的探头。

不同类型的探头可能需要不同的工作电流、工作频率等参数。

因此，使用前要根据需要进行正确的选择，避免造成工作效果不佳。

4. 检查电源和地线磁通磁粉探伤仪应该插在接地插座上，并且要检查电源线和地线是否有破损或者漏电问题。

否则，使用过程中可能会出现电气故障，对工作和人员安全造成威胁。

5. 禁止超负荷工作在磁通磁粉探伤仪工作的过程中，一定要避免让仪器超负荷运行。

否则可能会对仪器造成损坏，同时还会危及人员的安全。

在使用前要了解仪器的最大负荷能力和工作要求，以避免超负荷运行。

6. 禁止拆卸和改装磁通磁粉探伤仪是由电子和机械部件组成的，禁止用户进行任何拆卸和改装。

如果有任何需要，应该联系专业维修人员进行操作。

否则可能会导致仪器损坏或者人员安全受到威胁。

保养规程1. 定期清洗仪器在使用磁通磁粉探伤仪时，需要对仪器进行定期的清洗和维护。

这样可以保证仪器的精度和可靠性。

具体来说，可以用干净的布或者软刷子清洁磁探头和工作面，同时检查仪器上的所有连接件是否紧固。

2. 使用合适的存储方式在存放磁通磁粉探伤仪时，一定要使用合适的存储方式。

这包括放置在干燥的地方，并且要避免阳光直射和高温、高湿的环境。

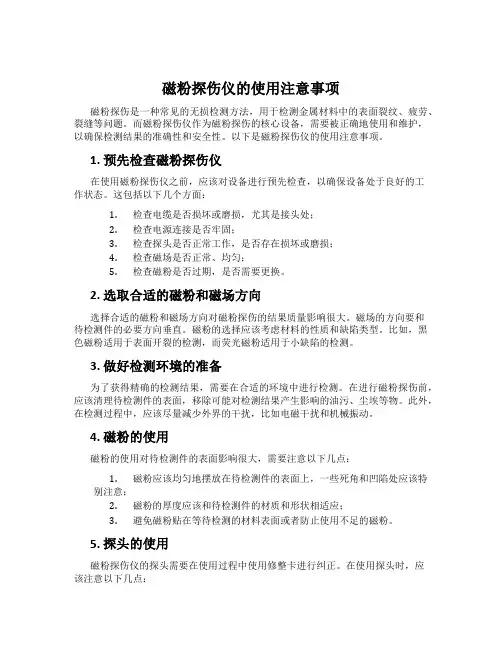

磁粉探伤仪的使用注意事项磁粉探伤是一种常见的无损检测方法，用于检测金属材料中的表面裂纹、疲劳、裂缝等问题。

而磁粉探伤仪作为磁粉探伤的核心设备，需要被正确地使用和维护，以确保检测结果的准确性和安全性。

以下是磁粉探伤仪的使用注意事项。

1. 预先检查磁粉探伤仪在使用磁粉探伤仪之前，应该对设备进行预先检查，以确保设备处于良好的工作状态。

这包括以下几个方面：1.检查电缆是否损坏或磨损，尤其是接头处；2.检查电源连接是否牢固；3.检查探头是否正常工作，是否存在损坏或磨损；4.检查磁场是否正常、均匀；5.检查磁粉是否过期，是否需要更换。

2. 选取合适的磁粉和磁场方向选择合适的磁粉和磁场方向对磁粉探伤的结果质量影响很大。

磁场的方向要和待检测件的必要方向垂直。

磁粉的选择应该考虑材料的性质和缺陷类型。

比如，黑色磁粉适用于表面开裂的检测，而荧光磁粉适用于小缺陷的检测。

3. 做好检测环境的准备为了获得精确的检测结果，需要在合适的环境中进行检测。

在进行磁粉探伤前，应该清理待检测件的表面，移除可能对检测结果产生影响的油污、尘埃等物。

此外，在检测过程中，应该尽量减少外界的干扰，比如电磁干扰和机械振动。

4. 磁粉的使用磁粉的使用对待检测件的表面影响很大，需要注意以下几点：1.磁粉应该均匀地摆放在待检测件的表面上，一些死角和凹陷处应该特别注意；2.磁粉的厚度应该和待检测件的材质和形状相适应；3.避免磁粉贴在等待检测的材料表面或者防止使用不足的磁粉。

5. 探头的使用磁粉探伤仪的探头需要在使用过程中使用修整卡进行纠正。

在使用探头时，应该注意以下几点：1.探头应该与待检测件的表面平行，不应有过大的角度；2.探头应该尽可能靠近待检测件的表面；3.探头传感器应该贴近待检测件进行扫描；4.尽可能保持探头与待检测件的相对位置和角度不变。

6. 安全注意事项在使用磁粉探伤仪的过程中，还需要注意以下的安全事项：1.严禁在设备处于开机状态下拆解和维修设备；2.不应当让未经授权和未经训练的人员使用磁粉探伤仪；3.在使用高强度磁场的时候，应该戴耳塞或耳机来保护耳朵；4.在进行检测过程中，应该遵守现场安全条例，避免发生必要的事故；5.按照相关的程序进行医用设备检测，这是确保检测仪器的核心性能和安全性的重要保证。

便携式磁粉探伤仪安全操作及保养规程随着现代工业的发展，磁粉探伤技术在许多领域被广泛应用，在石化、核电、航空等领域有着重要的作用。

而作为磁粉探伤技术中的重要工具之一，磁粉探伤仪的使用和保养变得尤为重要。

本文旨在介绍便携式磁粉探伤仪的安全操作及保养规程。

1.仪器的安全使用1.1 仪器的前置准备在使用便携式磁粉探伤仪前，应确保操作人员对该仪器的使用方法和相关安全规程有清晰的认识。

在开始使用前应详细了解使用说明书，检查仪器是否有易损部件或异常现象，以及是否需要进行修理或更换。

1.2 电源的连接在对便携式磁粉探伤仪进行操作前，应先接好电源线并进行测试。

在使用电源前，必须检查和确认电源线和电源适配器的电气参数是否与仪器电压和功率匹配。

在确认无误后，将电源线插入仪器电源接口，再将电源插头插入电源插座。

1.3 操作流程磁粉探伤仪在使用时，应按照使用说明书的要求进行操作。

在对待检测物体进行清洗后，应设置相应的检测参数。

使用过程中应保持仪器的稳定和可靠性，并且应注意观察仪表显示和声音提示等信息变化。

1.4 操作注意事项在使用便携式磁粉探伤仪时，应注意以下几点：•严格遵守电气安全操作规程；•将仪器和配件放置于干燥、且光线不暴露的地方；•避免使用在有潮湿、腐蚀性、放射性、易燃等环境中；•避免暴露于高温、低温、高湿度、强光、震动等条件下；•不要将机身和探头超负荷拖拽，避免损坏；•使用前应检查仪器探头是否有裂纹或变形，避免使用不良的探头；•使用过程中，要留意探头温度，防止过高烧伤人员；•使用完毕后，应将仪器和配件放回包装箱中充分保护；2.仪器的保养2.1 仪器的清洁在便携式磁粉探伤仪使用后，应立即进行清洁。

可以使用软布或棉纱蘸少量酒精或中性清洁剂进行擦拭，避免使用油性清洁剂。

必要时可以进行更彻底的清洗，但需注意避免浸入水中，以及强烈撞击玻璃和机身等易碎部件。

2.2 探头的保养便携式磁粉探伤仪的探头采用磁性材料制成，在使用后需要及时清洁以保证其灵敏度。

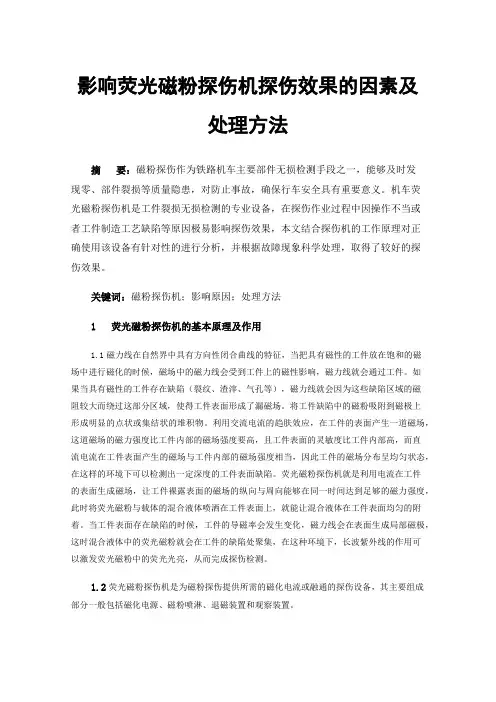

影响荧光磁粉探伤机探伤效果的因素及处理方法摘要：磁粉探伤作为铁路机车主要部件无损检测手段之一，能够及时发现零、部件裂损等质量隐患，对防止事故，确保行车安全具有重要意义。

机车荧光磁粉探伤机是工件裂损无损检测的专业设备，在探伤作业过程中因操作不当或者工件制造工艺缺陷等原因极易影响探伤效果，本文结合探伤机的工作原理对正确使用该设备有针对性的进行分析，并根据故障现象科学处理，取得了较好的探伤效果。

关键词：磁粉探伤机；影响原因；处理方法1 荧光磁粉探伤机的基本原理及作用1.1磁力线在自然界中具有方向性闭合曲线的特征，当把具有磁性的工件放在饱和的磁场中进行磁化的时候，磁场中的磁力线会受到工件上的磁性影响，磁力线就会通过工件。

如果当具有磁性的工件存在缺陷（裂纹、渣滓、气孔等），磁力线就会因为这些缺陷区域的磁阻较大而绕过这部分区域，使得工件表面形成了漏磁场。

将工件缺陷中的磁粉吸附到磁极上形成明显的点状或集结状的堆积物。

利用交流电流的趋肤效应，在工件的表面产生一道磁场，这道磁场的磁力强度比工件内部的磁场强度要高，且工件表面的灵敏度比工件内部高，而直流电流在工件表面产生的磁场与工件内部的磁场强度相当，因此工件的磁场分布呈均匀状态，在这样的环境下可以检测出一定深度的工件表面缺陷。

荧光磁粉探伤机就是利用电流在工件的表面生成磁场，让工件裸露表面的磁场的纵向与周向能够在同一时间达到足够的磁力强度，此时将荧光磁粉与载体的混合液体喷洒在工件表面上，就能让混合液体在工件表面均匀的附着。

当工件表面存在缺陷的时候，工件的导磁率会发生变化，磁力线会在表面生成局部磁极，这时混合液体中的荧光磁粉就会在工件的缺陷处聚集，在这种环境下，长波紫外线的作用可以激发荧光磁粉中的荧光光亮，从而完成探伤检测。

1.2荧光磁粉探伤机是为磁粉探伤提供所需的磁化电流或融通的探伤设备，其主要组成部分一般包括磁化电源、磁粉喷淋、退磁装置和观察装置。

磁化电源的作用是磁化被检测物体。

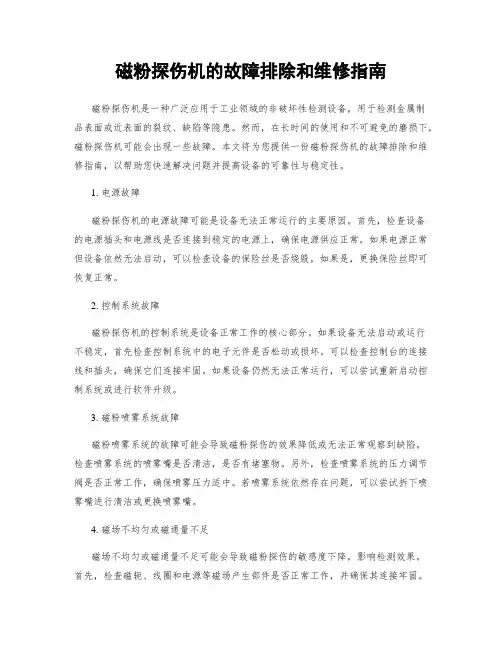

磁粉探伤机的故障排除和维修指南磁粉探伤机是一种广泛应用于工业领域的非破坏性检测设备，用于检测金属制品表面或近表面的裂纹、缺陷等隐患。

然而，在长时间的使用和不可避免的磨损下，磁粉探伤机可能会出现一些故障。

本文将为您提供一份磁粉探伤机的故障排除和维修指南，以帮助您快速解决问题并提高设备的可靠性与稳定性。

1. 电源故障磁粉探伤机的电源故障可能是设备无法正常运行的主要原因。

首先，检查设备的电源插头和电源线是否连接到稳定的电源上，确保电源供应正常。

如果电源正常但设备依然无法启动，可以检查设备的保险丝是否烧毁，如果是，更换保险丝即可恢复正常。

2. 控制系统故障磁粉探伤机的控制系统是设备正常工作的核心部分。

如果设备无法启动或运行不稳定，首先检查控制系统中的电子元件是否松动或损坏。

可以检查控制台的连接线和插头，确保它们连接牢固。

如果设备仍然无法正常运行，可以尝试重新启动控制系统或进行软件升级。

3. 磁粉喷雾系统故障磁粉喷雾系统的故障可能会导致磁粉探伤的效果降低或无法正常观察到缺陷。

检查喷雾系统的喷雾嘴是否清洁，是否有堵塞物。

另外，检查喷雾系统的压力调节阀是否正常工作，确保喷雾压力适中。

若喷雾系统依然存在问题，可以尝试拆下喷雾嘴进行清洁或更换喷雾嘴。

4. 磁场不均匀或磁通量不足磁场不均匀或磁通量不足可能会导致磁粉探伤的敏感度下降，影响检测效果。

首先，检查磁轭、线圈和电源等磁场产生部件是否正常工作，并确保其连接牢固。

其次，检查磁场调节器是否正常工作，设置适当的磁场强度和磁通量。

如果磁场依然出现问题，可以尝试重新校准磁场或更换磁场产生部件。

5. 信号采集与处理问题磁粉探伤机的信号采集与处理是判断缺陷的重要依据。

如果设备无法准确捕捉和处理信号，可能出现误判或漏检的情况。

首先，检查信号传感器和连接线是否正常，确保信号传递畅通。

其次，检查信号处理器和显示器是否正常工作，调整相关参数以获得清晰的图像。

如果仍然存在信号问题，可以尝试重启设备或联系专业技术人员进行维修。

磁粉探伤典型缺陷和表现形式1.引言1.1 概述磁粉探伤作为一种非破坏性检测方法，在工业领域具有广泛的应用。

它通过利用磁场感应效应和磁性材料的吸附特性，可以有效地检测出金属表面或近表面的缺陷。

磁粉探伤不仅可用于检测各种金属材料，还可用于检测一些非金属材料的表面缺陷。

它具有操作简单、检测迅速、成本低廉等优点，因此在制造业、化工、航天航空等领域得到广泛的应用。

磁粉探伤的原理是基于磁性材料对磁场的响应。

当材料表面存在缺陷时，磁场会发生扭曲，从而使磁粉在缺陷处发生吸附现象。

通过观察磁粉的聚集情况，可以确定材料表面或近表面是否存在缺陷，进而判断缺陷的类型和尺寸。

磁粉探伤可分为湿式和干式两种方式，分别使用液体和粉末作为磁粉。

湿式磁粉探伤适用于检测较小的缺陷，而干式磁粉探伤适用于检测较大的缺陷。

磁粉探伤的典型缺陷包括裂纹、夹杂物、气孔和缺陷表面的局部磁场变化等。

裂纹是材料中最常见的缺陷之一，它可以垂直于表面或平行于表面，并且可以具有不同的形状和尺寸。

夹杂物是指材料中的异物，如杂质、夹杂、夹渣等，它们可以对材料的力学性能和使用寿命产生不良影响。

气孔是由于材料中的气体无法完全排除而形成的孔洞，它们通常呈现出圆形或椭圆形的形状。

缺陷表面的局部磁场变化是由于表面的磁场扭曲引起的，通常与裂纹或夹杂物的存在相关。

了解磁粉探伤的典型缺陷和表现形式对于正确识别和评估材料的缺陷至关重要。

本文将深入介绍磁粉探伤的原理和应用，并对磁粉探伤的典型缺陷进行详细解析，以期能为相关领域的研究人员和从业人员提供参考和指导。

1.2文章结构1.2 文章结构本文将按照以下结构进行叙述。

第一部分为引言，旨在介绍磁粉探伤的背景和重要性。

在1.1部分中，将简要概述磁粉探伤的基本原理和应用范围。

随后，在1.2部分会详细说明本文的结构和内容安排。

最后，在1.3部分中明确本文的目的以及读者可以从本文中获得的收益。

第二部分是正文，主要包括两个子章节。

首先，在2.1部分将深入介绍磁粉探伤的原理和应用。
