下载文档原格式
第七章晶体的点阵结构和晶体的性质第七章晶体的点阵结构和晶体的性质⼀、概念及问答题1、由于晶体内部原⼦或分⼦按周期性规律排列，使晶体具有哪些共同的性质？答：a. 均匀性，⼀块晶体内部各个部分的宏观性质是相同的。
b. 各向异性，在晶体中不同的⽅向上具有不同的物理性质。
c. ⾃发地形成多⾯体外形，晶体在⽣长过程中⾃发地形成晶⾯，晶⾯相交成为晶棱，晶棱会聚成项点，从⽽出现具有多⾯体外形的特点。
2、点阵答：点阵是⼀组⽆限的点，连结其中任意两点可得⼀向量，将各个点按此向量平移能使它复原，凡满⾜这条件的⼀组点称为点阵。
点阵中的每个点具有完全相同的周围环境。
3、晶体的结构基元点阵结构中每个点阵点所代表的具体内容，包括原⼦或分⼦的种类和数量及其在空间按⼀定⽅式排列的结构，称为晶体的结构基元。
结构基元与点阵点是⼀⼀对应的。
4、晶体结构在晶体点阵中各点阵点的位置上，按同⼀种⽅式安置结构基元，就得整个晶体的结构，所以地晶体结构⽰意表⽰为：晶体结构＝点阵+结构基元5、直线点阵根据晶体结构的周期性，将沿着晶棱⽅向周期地重复排列的结构基元，抽象出⼀组分布在同⼀直线上等距离的点列，称为直线点阵。
6、晶胞按照晶体内部结构的周期性，划分出⼀个个⼤⼩和形状完全⼀样的平⾏六⾯体，以代表晶体结构的基本重复单位，叫晶胞。
晶胞的形状⼀定是平⾏六⾯体。
晶胞是构成晶体结构的基础，其化学成分即晶胞内各个原⼦的个数⽐与晶体的化学式⼀样，⼀个晶胞中包含⼀个结构基元，为素晶胞，包今两个或两个以上结构基元为复晶胞，分别与点阵中素单位与复单位相对应。
7、晶体中⼀般分哪⼏个晶系？根据晶体的对称性，可将晶体分为7个晶系，每个晶系有它⾃⼰的特征对称元素，按特征对称元素的有⽆为标准划分晶系。
⼀般分为7个晶系，有⽴⽅晶系、六⽅晶系、四⽅晶系、三⽅晶系、正交晶系、单斜晶系和三斜晶系。
8、CsCl 是体⼼⽴⽅点阵还是简单⽴⽅点阵？是简单⽴⽅点阵。
在CsCl 晶体中，结构基元是由⼀个Cs +和⼀个Cl -构成，点阵点可以选Cs +的位置，也可以选Cl -的位置，还可以选在其他任意位置，但不能同时将Cs +和Cl -作为点阵点，因为这样选取不符合点阵的定义，同时也不能将晶体CsCl误认为是体⼼⽴⽅点阵，因为每个点阵点代表⼀个Cs +和⼀个Cl -。

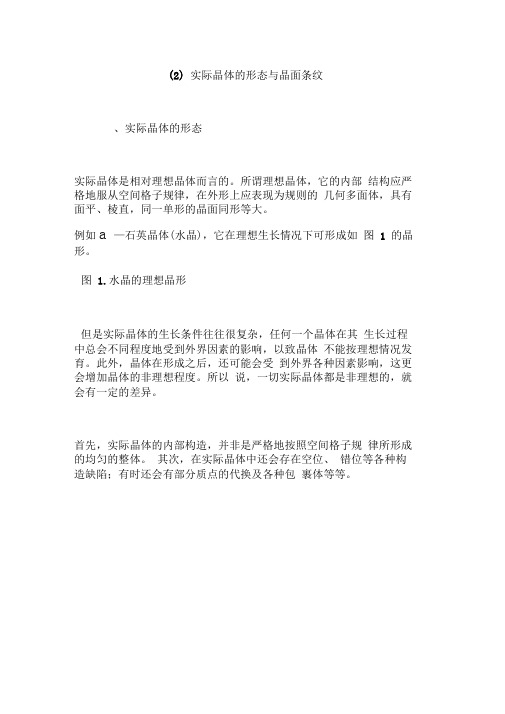

(2) 实际晶体的形态与晶面条纹、实际晶体的形态实际晶体是相对理想晶体而言的。
所谓理想晶体，它的内部结构应严格地服从空间格子规律，在外形上应表现为规则的几何多面体，具有面平、棱直，同一单形的晶面同形等大。
例如a —石英晶体(水晶)，它在理想生长情况下可形成如图 1 的晶形。
图 1.水晶的理想晶形但是实际晶体的生长条件往往很复杂，任何一个晶体在其生长过程中总会不同程度地受到外界因素的影响，以致晶体不能按理想情况发育。
此外，晶体在形成之后，还可能会受到外界各种因素影响，这更会增加晶体的非理想程度。
所以说，一切实际晶体都是非理想的，就会有一定的差异。
首先，实际晶体的内部构造，并非是严格地按照空间格子规律所形成的均匀的整体。
其次，在实际晶体中还会存在空位、错位等各种构造缺陷；有时还会有部分质点的代换及各种包裹体等等。
实际晶体在外形上与理想晶体也常有一定的差异。
晶面并非理想的平面，同一单形的晶面也不一定同形等大，从而形成1.歪晶在实际晶体中歪晶是极其常见的。
所谓歪晶是指在非理想环境下生长的偏离本身理想晶形的晶体。
歪晶通常表现为同单形的各晶面发育不等（即不能同形等大），有时部分晶面甚至可能缺失。
但实际上它经常呈现如图 2 的几种歪晶。
图 2. 水晶的歪晶2.凸晶各晶面中心均相对凸起而呈曲面、晶棱弯曲而呈弧线的晶体，称为凸晶。
所有凸晶都是由几何多面体趋向于球面体的过度形态。
凸晶是由于晶体形成后又遭溶解而形成的，因为位于角顶和晶棱上的质点其自由能比位于晶面上的较大；同时角顶及晶棱部位与溶剂的接触几率也大，因而，它们的溶解速度也较晶面中心为快，从而产生凸晶。
如图3。
图 3. 金刚石的菱形十二面体凸晶3.弯晶弯晶是指整体呈弯曲形态的晶体弯晶与凸晶的差别在于：凸晶的所有晶面都是向外凸出的，而弯晶当其一侧晶面向外凸出时，相反一侧的晶面就向内凹进。
如图4。
图 4. 白云石菱面体的马鞍状弯晶二、晶面条纹晶面上由一系列所谓的邻接面构成的直线条纹，称为晶面条纹。
第七章晶体结构第一节晶体的点阵结构一、晶体及其特性晶体是原子（离子、分子）或基团（分子片段）在空间按一定规律周期性重复地排列构成的固体物质。
晶体中原子或基团的排列具有三维空间的周期性，这是晶体结构的最基本的特征，它使晶体具有下列共同的性质：(1)自发的形成多面体外形晶体在生长过程中自发的形成晶面，晶面相交成为晶棱，晶棱会聚成顶点，从而出现具有几何多面体外形的特点。
晶体在理想环境中应长成凸多面体。
其晶面数（F）、晶棱数（E）、顶点数（V）相互之间的关系符合公式：F+V=E+2 八面体有8个面，12条棱，6个顶点，并且在晶体形成过程中，各晶面生长的速度是不同的，这对晶体的多面体外形有很大影响：生长速度快的晶面在晶体生长的时候，相对变小，甚至消失，生长速度小的晶面在晶体生长过程中相对增大。
这就是布拉维法则。
(2)均匀性：晶体中原子周期性的排布，由于周期极小，故一块晶体各部分的宏观性质完全相同。
如密度、化学组成等。
(3)各向异性：由于晶体内部三维的结构基元在不同方向上原子、分子的排列与取向不同，故晶体在不同方向的性质各不相同。
如石墨晶体在与它的层状结构中各层相平行方向上的电导率约为与各层相垂直方向上电导率的410倍。
(4)晶体有明显确定的熔点二、晶体的同素异构由于形成环境不同，同一种原子或基团形成的晶体，可能存在不同的晶体结构，这种现象称为晶体的同素异构。
如：金刚石、石墨和C60是碳的同素异形体。
三、晶体的点阵结构理论1、基本概念（1）点阵：伸展的聚乙烯分子具有一维周期性，重复单位为2个C原子，4个H 原子。
如果我们不管其重复单位的内容，将它抽象成几何学上的点，那么这些点在空间的排布就能表示晶体结构中原子的排布规律。
这些没有大小、没有质量、不可分辨的点在空间排布形成的图形称为点阵。
构成点阵的点称为点阵点。
点阵点所代表的重复单位的具体内容称为结构基元。
用点阵来研究晶体的几何结构的理论称为点阵理论。
（2）直线点阵：根据晶体结构的周期性，将沿着晶棱方向周期的重复排列的结构单元，抽象出一组分布在同一直线上等距离的点列，称直线点阵。
第四节实际晶体的形态与晶面条纹一、实际晶体的形态在此之前，我们对晶体形态的讨论都是以理想晶体为对象的。
理想晶体是在理想条件下，晶体围绕一个生长中心，严格地按照其空间格子，在三维空间均匀地生长出的晶体(见图1-1-20)。
所谓理想晶体，它在外形上应表现为规则的几何多面体，具有面平棱直的特性；同时，在一个晶体上属于同一单形的各个晶面均应同等程度地发育，即具有相同的形状和大小。
但是实际晶体的生长条件往往很复杂，任何一个晶体在其生长过程中总会不同程度地受到外界因素的干扰。
从微观角度来看，晶体并非是严格地按照空间格子规律所形成的均匀整体，以致晶体不能按理想状态发育。
一个真实的单晶体，实际上是由许多理想的均匀块段组成的，而这些块段并非严格地相互平行，从而形成了所谓的“镶嵌构造”、“空位”和“位错”等构造缺陷。
另外，构造中部分质点的替换及包体的存在也会导致晶体的构造变形(见图1-1-21)，加之晶体在形成之后，还会继续受到应力和后期热液等各种外界因素的影响，更会增加晶体的非理想程度可以说，一切实际晶体内部结构都是非理想的，从外形上也偏离了其理想的晶体形态，所不同的只是它们偏离理想状况的程度不同而已。
下面就实际晶体宏观外形上常见的一些现象分别加以说明，了解和掌握晶体的理想和实际形态，以及它们之间的差异，对宝石原料的鉴定至关重要。
1．歪晶在实际晶体中歪晶是极其常见的。
所谓歪晶是指在非理想环境下生长的偏离本身理想晶形的晶体。
歪晶通常表现为同一单形的各晶面发育不等(即不能同形等大)，部分晶面甚至可能缺失，但它们的晶面夹角与理想晶体的相应晶面夹角保持相同，这就是所谓的“面角守恒定律”。
例如，α—石英晶体，它在理想生长情况下应形成如图1-1-22(a)所示的晶形。
但实际上它经常呈现如图1-1-22(b)所示的几种歪晶。
可以看出，歪晶中同一单形的晶面的形态及大小虽不相同，但各晶面的交角关系与理想晶体的相同。
2．凸晶各晶面中心均相对凸起而呈曲面、晶棱弯曲而呈弧线的晶体称为凸晶。
第七章晶体生长动力学生长驱动力与生长速率的关系（动力学规律或界面动力学规律），先解决生长机制问题。
§ 1邻位面生长——台阶动力学邻位面生长一一奇异面上的台阶运动问题1. 界面分子的势能邻位面上不同位置的吸附分子[3]界面上不同位置的势能曲线1—2 : 2 ① i+8 ① 2；1 —3 : 4 ① i+12① 2;1—4 : 6①1+12①2 分子最稳定位置（相变潜热）单分子相变潜热：I sf=W s+W k①流体分子⑴体扩散吸附分子⑵面扩散台阶分子⑶ 线扩散扭折⑷② 流体分子 ⑴ 体扩散 吸附分子⑵面扩散扭折⑷ ③ 流体分子 ⑴体扩散扭折⑷2.面扩散W s =2①严8 ①2 吸附分子 —流体需克服的势垒U 〃 吸附分子在界面振动频率吸附分子在晶 面发生漂移的机率为：exp^ s/kT)，面 扩散系数为：D ssD s =[ u // exp(- /kT)]丄吸附分子平均寿命：T s,.脱附频率s1/ s 」_exp( W s/kT)s 二丄 e>p(W s/kT)V丄Xs:吸附分子在界面停留的平均寿命T s 内，由于无规则漂移而在给定方向的迁移(分子无规则漂移的方均根偏差)X —s D s(爱因斯坦公式)1 s s X s exp[W s- s]/2kT2s s由于对一般的晶面：W - 0.45l sf -0i sf20面扩散激活能u // = u 丄s考虑脱附分子数:2X sX s 1exp[0.22l sf /kT]Xs 决定了晶体生长的途径。
3.台阶动力学一一面扩散控制台阶的运动受面扩散控制界面N o ，格点Ns 有吸附分子：:“ exp （-W k/kT ）（对单原子或简单原子，可忽略取向效应）Xs >> X o 则吸附分子均能到达台阶设台阶长度为a 则单位时间到达台阶的分子数为:2X ss 丄aTs界面某格点出现吸附分子的机率:N o若：Xs >> X 。
