[结构化学]第七章-晶体结构

1 =0 倒易截数 ∞
2b 2 1 2
如图 截距 1a 截数 1 倒易截数 1 1
∞c ∞ 1 ∞
1 1 1 倒易截数比 : : = 2 : 1 : 0 1 2 ∞
2、倒易截数为有理数，倒易截数比必为整数比，且与衍 射指标相联系
nh : nk : nl = H : K : L
3、晶面指标应写成互质的
α , β ,γ ;
V , M r , Z , DC 等
Beq ,U eq
原子坐标及等效温度因子： x , y , z ;
分子结构参数：键长，键角，最小二乘平面等 绘出分子结构图，晶胞堆积图等 分析结构特征，解释结构与性能之间的关系。
§7-4 晶体的X 射线衍射
• X 射线的波长 0.01—100 nm • 用于测定晶体结构的X—ray 的波长 0.05—0.25 nm • 用X 光管在高压下加速电子,冲击Mo靶或Cu靶产生X 射线，用 金属滤片或单色器——单色化。（ λ 或） λ
三个 4 或四个 3 一个 6 或 6 一个 4 或 4 一个 3 或 3
O ,Oh ,T ,Th ,Td
C 6 ,C 6 h ,C 3 h ,C 6 v D6 , D6 h , D3 h C 4 , S 4 ,C 4 h ,C 4V D4 , D4 h , D2 d
C3 ,C3i ,C3V , D3 , D3 d
反演 形，具有微观对称性——微观对称元素。 平移 Τ 螺旋旋转
2、微观对称元素：由于晶体的周期性结构，是无限的几何图 点阵 螺旋轴 nm
Τ( t )L( α )
滑移面 如 二重螺旋轴 21
α
a
反映平移 MΤ( t )
1 / 2a
同形性：宏观中，平移被掩盖，其它操作宏观微观一一对应。 二、晶体对称元素的基本原理:对称性要与晶体内部点阵结构 的周期性相适应。 原理：1、在晶体的空间点阵结构中，任何对称轴都必与一组 直线点阵平行；任何对称面都必与一组平面点阵平行，而与 一组直线点阵垂直。 2、晶体中存在的对称轴的轴次仅限于1，2，3，4，6， 而不存在5及6以上的轴次。
空间点阵单位 晶胞
平面点阵 晶面
直线点阵 晶棱
点阵点 结构基元
§7-2 晶体结构的对称性

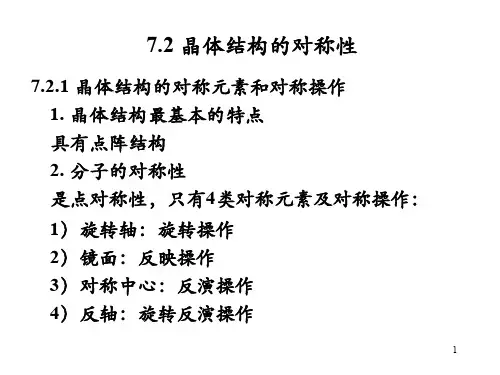

一、晶体的宏观对称元素和微观对称元素： 1、宏观对称元素：由于晶体中的某部分为有限的几何图形， 具有点对称性——宏观对称元素。 对称中心 i 反映面 m 旋转轴 nห้องสมุดไป่ตู้反轴 n
I M 反映 L( α ) 旋转 旋转反演 L( α )I
0 0
1
120 0
1 1 1 2
④平行四边形单位 a ≠ b , ∠ab ≠ 90 ⑤带心矩形单位 平移群：
a ≠ b , ∠ab = 90 0
Τmn = ma + nb , m , n = 0 ,±1,±2 ,
4、空间点阵：三维点阵 特点：①空间点阵可以分解成 一组组平面点阵； ②取不在同一平面的三个向量 组成平行六面体单位。∠a c = α , ∠bc = β , ∠ab = γ
C4 C4h C4V D4 D4h S4
C6 C6h C6V D6 D6h
轴—21—面 轴—m—i 正四面体 正八面体
mh mv Ci T Th O Oh
Td
四、晶系和空间点阵形式： 1、七个晶系：根据晶胞的类型，找相应特征对称元素，可以把 32个点群划分为七个晶系。特征对称元素中，高轴次的个 数愈多，对称性高。晶系从对称性由高到低的划分。 晶系 特征对称元素 所属点群 晶胞参数 立方晶系 六方晶系 四方晶系 三方晶系 正交晶系 单斜晶系 三斜晶系
λ = 0.071073nm Cu靶 λ = 0.154184nm
强点 I ≥ 3σ ( I )
弱点—看消光规律，确定空间群 经解析—修正：最终因子 R = 0.08—0.04 RW= 0.09—0.05
收集独立衍射点
3、绘出结果：如 雷公藤内酯甲 C30H44O3 晶系：正交晶系， 晶胞参数： a ,b , c; 空间群：P212121
z
4c
2a , 3b , 4c
y
cb 2 3 4 截数 a 3b 1 1 1 2a 倒易截数 （643） 2 3 4 x 倒易截数之比：1/2：1/3：1/4 = 6：4：3 ，为整数 1 1 1 符号化—倒易截数之比： : : = h : k : l ∴ hkl 为晶面指标 r s t
为什么要用倒易截数？ 1、如某晶面与某一晶轴平行，截数无穷大，而
C 2V , D 2 , D 2 h
C 2 ,C S ,C 2 h
a ≠ b ≠ c ,α = γ = 90 0 , β ≠ 90 0
a ≠ b ≠ c ,α ≠ β ≠ γ
C1 ,Ci
2、十四种空间点阵形式： 七个晶系的划分是从对称性（形状规则）来考虑的； 如从含点规则考虑，则又可以把七个晶系划分成十四种空 间点阵形式（Bravias空间格子）。 立方晶系
顶点占1/4，棱点占1/2，体心点占1。如 占点 4 × 1/4 =1 选单位的规则：①形状尽量规矩，且较小； ②含点数尽量少。 平面单位类型： ①正方单位 ②六方单位 ③矩形单位 （正则单位）
含点
4 × 1/4 +1=2
a = b , ∠ab = 90 0 a = b , ∠ab = 120 a ≠ b , ∠ab = 90 0
第七章 晶体结构
• 大部分固体物质是晶体。晶体是物质存在的一种基本形式 • 定义：晶体的外部多是有规则的多面体。内部结构微粒 （原子、分子、离子等）在空间有规则有周期性排 列的固体物质。 结构的周期性：每隔一定距离都能重复出现的性质。 如：NaCl a 要素：①周期性重复的内容——结构基元 ②重复周期的大小和方向。 类型：按作用力划分——离子晶体，原子晶体， 分子晶体，金属晶体，混合型晶体等。
cos 2π / n 0 1/ 2 −1 / 2 +1 −1
i , m , 1, 2 , 3 , 4 , 6 , 4
2π / n π/2 π /3 2π / 3 2π
n 4 6 3 1 2
π
证毕 同样，反轴也只存在 1 , 2 , 3 , 4 , 6 。由于只有 4 独立 存在，所以晶体的宏观对称类型为八类，即
a = b = c ,α = β = γ = 90 0
a = b ≠ c ,α = β = 90 0
γ = 120 0
a = b ≠ c ,α = β = γ = 90 0
a = b = c ,α = β = γ ≠ 90 0
a ≠ b ≠ c ,α = β = γ = 90 0
2 一个 2
三个 无（仅有i ）
1 1 1 : : = 6:3:2 如 1 2 3
不能写成 12：6：4等
晶面指标较小的平面点阵，其面间距较大，每面的密度较大。
§7-3 晶体结构的表达及应用
• 晶体学语言：晶系，空间群，晶胞参数，原子分数坐标等 • 化学语言：键长，键角，最小二乘平面，分子几何构型等 1、单晶的培养： 用单溶剂或混合溶剂采用缓慢挥发法，液滴法 硅胶封存法等，使之长成有一定外型且均一的 单晶（0.25×0.30 × 0.45 mm3）. 2、粉末衍射和四园单晶衍射： Mo靶
[原理2证明] 设晶体中有一旋转轴 n 通过某点阵点O， 平移向量 a ，基转角 θ = 2π / n
n
B
−a
B'
O
a
A'
A
A到A’，B到B’，A’、B’ 也必为点阵点 连接A’B’，得向量 A' B ' ，那么 A' B ' // AB
2π 经O点旋转 L( ) ，那么 n
2π / n
2π / n
βα
c
γ
b
a
素单位：占点为1，其中顶点1/8，棱点1/4，面点1/2。体心为1。 ③按平行六面体排列形成空间格子。 平移群： Τmnp = ma + nb + p c , m , n , p = 0 ,±1,±2 , 平行六面体单位+结构基元 = 晶胞 5、晶体与点阵的对应关系： 抽象
具体 内容
空间点阵 晶体
α , β ,γ ;
原子分数坐标
α） nm ， 五、空间群： 七个微观对称元素（ i , m , n , n ，点阵，
结合十四种空间点阵形式（立方P I F，六方H，四方P I， 三方R，正交P I F C，单斜P C，三斜P）进行合理组合，得 到且只能得到230种空间群。 由俄 федаров 完成 230个空间群分布：三斜 2个，单斜 13个，正交 59个，四方 68个 三方 25个，六方 27个，立方 36个。
Mo Cu
衍射要素：1、衍射方向 ， 晶胞要素：1、形状、大小 ，
§7-1 晶体的点阵结构
一、晶体的通性：1、自范性：自发形成有规则的多面体外型 2、均匀性：周期组成相同，密度相同 3、各向异性：不同方向性质性质不一样 4、固定熔点：键的特点一致（m .p . 同） 5、对称性；发生X 射线衍射 二、晶体的点阵结构：由于晶体具有周期性结构，可以把结构 基元抽象成点，形成点阵，先用数学研究 1、点阵：按连接其中任意两点的向量进行平移后，均能复原 的一组点。 如 等径密置球
∴ A' B ' = ma ，m 为整数
在△A’OB’中，依余弦定理
' '
由于m必为整数，故
m = 0 ,±1,±2
2π A B = 2 A O COS n 2π 2π m = ma = 2a cos , cos n n 2 m ∴ −1 ≤ ≤ 1 , −2≤ m ≤ 2 2
'
m 0 +1 −1 +2 −2
晶胞类型：晶系（七个）
