第七章 晶体结构的点阵理论

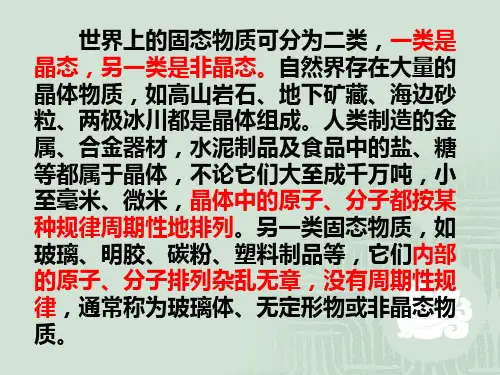

第七章晶体结构第一节晶体的点阵结构一、晶体及其特性晶体是原子（离子、分子）或基团（分子片段）在空间按一定规律周期性重复地排列构成的固体物质。

晶体中原子或基团的排列具有三维空间的周期性，这是晶体结构的最基本的特征，它使晶体具有下列共同的性质：(1)自发的形成多面体外形晶体在生长过程中自发的形成晶面，晶面相交成为晶棱，晶棱会聚成顶点，从而出现具有几何多面体外形的特点。

晶体在理想环境中应长成凸多面体。

其晶面数（F）、晶棱数（E）、顶点数（V）相互之间的关系符合公式：F+V=E+2 八面体有8个面，12条棱，6个顶点，并且在晶体形成过程中，各晶面生长的速度是不同的，这对晶体的多面体外形有很大影响：生长速度快的晶面在晶体生长的时候，相对变小，甚至消失，生长速度小的晶面在晶体生长过程中相对增大。

这就是布拉维法则。

(2)均匀性：晶体中原子周期性的排布，由于周期极小，故一块晶体各部分的宏观性质完全相同。

如密度、化学组成等。

(3)各向异性：由于晶体内部三维的结构基元在不同方向上原子、分子的排列与取向不同，故晶体在不同方向的性质各不相同。

如石墨晶体在与它的层状结构中各层相平行方向上的电导率约为与各层相垂直方向上电导率的410倍。

(4)晶体有明显确定的熔点二、晶体的同素异构由于形成环境不同，同一种原子或基团形成的晶体，可能存在不同的晶体结构，这种现象称为晶体的同素异构。

如：金刚石、石墨和C60是碳的同素异形体。

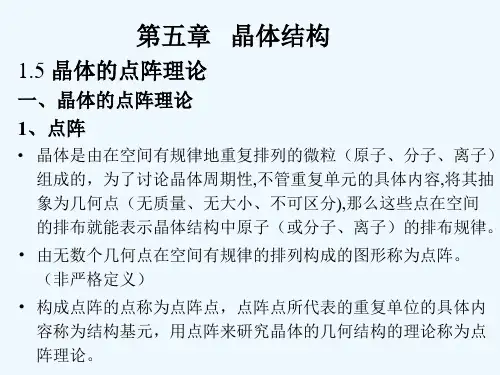

三、晶体的点阵结构理论1、基本概念（1）点阵：伸展的聚乙烯分子具有一维周期性，重复单位为2个C原子，4个H 原子。

如果我们不管其重复单位的内容，将它抽象成几何学上的点，那么这些点在空间的排布就能表示晶体结构中原子的排布规律。

这些没有大小、没有质量、不可分辨的点在空间排布形成的图形称为点阵。

构成点阵的点称为点阵点。

点阵点所代表的重复单位的具体内容称为结构基元。

用点阵来研究晶体的几何结构的理论称为点阵理论。

（2）直线点阵：根据晶体结构的周期性，将沿着晶棱方向周期的重复排列的结构单元，抽象出一组分布在同一直线上等距离的点列，称直线点阵。

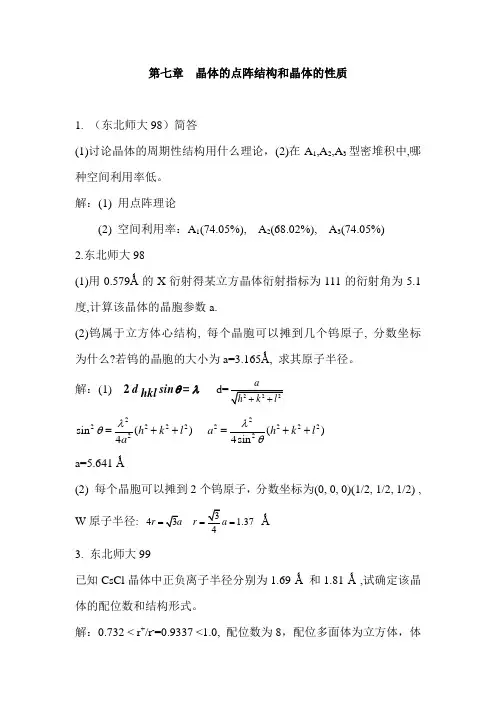

第七章 晶体的点阵结构和晶体的性质1. （东北师大98）简答(1)讨论晶体的周期性结构用什么理论，(2)在A 1,A 2,A 3型密堆积中,哪种空间利用率低。

解：(1) 用点阵理论(2) 空间利用率：A 1(74.05%), A 2(68.02%), A 3(74.05%) 2.东北师大98(1)用0.579Ǻ的X 衍射得某立方晶体衍射指标为111的衍射角为5.1度,计算该晶体的晶胞参数a.(2)钨属于立方体心结构, 每个晶胞可以摊到几个钨原子, 分数坐标为什么?若钨的晶胞的大小为a=3.165Ǻ, 求其原子半径。

解：(1) 2 d hkl sin θ = λ222222222222sin () () 44sin h k l a h k l aλλθθ=++=++a=5.641 Ǻ(2) 每个晶胞可以摊到2个钨原子，分数坐标为(0, 0, 0)(1/2, 1/2, 1/2) ,W 原子半径: 4 1.37r r === Ǻ 3. 东北师大99已知CsCl 晶体中正负离子半径分别为1.69 Ǻ 和1.81 Ǻ ,试确定该晶体的配位数和结构形式。

解：0.732 < r +/r -=0.9337 <1.0, 配位数为8，配位多面体为立方体，体心为Cs+, 顶点为Cl 。

晶体的结构形式为简单立方。

4.东北师大2000某金属单晶为立方P 晶格, 在戴维逊-革末实验中测得该晶体(100)晶面上的一级反射型衍射的布拉格角为30。

，若已知晶格常数a=250pm ，求金属半径和加速电子电压。

解：立方P, r=a/2=125 pm, d hkld 100=250/1=250 pm,2d h*k*l* sin θ=n λ 2d hkl sin θ=λ 2×250×sin30。

=λ λ=250 pm2k =E 2p ev p m==h p λ== 5.（清华）S 8分子可形成单斜S 和正交S, 用X 射线衍射法(CuK 2线)测得某正交晶体的参数a=1048pm,b=1292pm,c=2455pm, λ=1.542 Ǻ, 已知密度为2.07g/cm 3,原子质量S=32, 求(a)每个晶胞中S 8的分子数目，(b)计算224衍射的Bragg 角θ。

第七章晶体的点阵结构与晶体的性质习题一、填空题1．从CsCl晶体中能抽出________点阵，结构基元是________，所属晶系的特征对称元素是________。

2．属于立方晶系的点阵类型有________________，属于四方晶系的点阵类型有___________。

3．晶体宏观外形中的对称元素可有________，________，________，______四种类型；晶体微观结构中的对称元素可有________，________，________，________，________，________，______七种类型；晶体中对称轴的轴次(n)受晶体点阵结构的制约，仅限于n=_________；晶体宏观外形中的对称元素进行一切可能的组合，可得________个晶体学点群；分属于________个晶系，这些晶系总共有________种空间点阵型式，晶体微观结构中的对称元素组合可得________个空间群。

4．晶体中可能存在的全部宏观对称元素是：。

5．晶体的宏观对称操作集合构成____________个晶体学点群；晶体的微观对称操作集合构成____________个空间群。

6．没有四方F和四方C，因为四方F可以化为___________，四方C可以化为_________。

7．(312)晶面在a，b，c轴上的截距分别为______，______，______。

8．金属钠具有立方体心点阵结构，其(110)晶面间距为303pm，其(111)晶面间距则为________。

9．从某晶体中找到C3，3C2，σh，3σd等对称元素，该晶体属________晶系是_____点群。

10．晶体按对称性分，共有______________个晶系。

11．晶体的空间点阵型式共有____________种。

12．晶体的点对称性共有___________种点群。

13．晶体的衍射方向可用以测定晶体的______________数据。
