eNSP使用和实验教程详解一.ENSP软件说明1.ENSP使用简介2.ENSP整体介绍a)基本界面。

b)选择设备，为设备选择所需模块并且选用合适的线型互连设备。

c)配置不同设备。

d)测试设备的连通性。

二．终端设备的使用（PC,Client,server,MCS,STA,Mobile）1.Client使用方法2.server使用方法3.PC使用方法4.MCS使用方法5.STA和Mobile使用方法三．云设备，HUB，帧中继1.Hub只是实现一个透传作用，这边就不作说明了。

肯定会无师自通的2.帧中继使用方法3.设备云使用方法四．交换机五．AR（以一款AR为例）六．WLAN（AC,AP）1.AC使用2.AP使用方法一. eNSP软件说明1.eNSP使用简介全球领先的信息与通信解决方案供应商华为，近日面向全球ICT从业者，以及有兴趣掌握ICT相关知识的人士，免费推出其图形化网络仿真工具平台——eNSP。

该平台通过对真实网络设备的仿真模拟，帮助广大ICT从业者和客户快速熟悉华为数通系列产品，了解并掌握相关产品的操作和配置、故障定位方法，具备和提升对企业ICT 网络的规划、建设、运维能力，从而帮助企业构建更高效，更优质的企业ICT网络。

近些年来，针对越来越多的ICT从业者的对真实网络设备模拟的需求，不同的ICT厂商开发出来了针对自家设备的仿真平台软件。

但目前行业中推出的仿真平台软件普遍存在着仿真程度不够高、仿真系统更新不够及时、软件操作不够方便等系列问题，这些问题也困扰着广大ICT从业者，同时也极大的影响了模拟真实设备的操作体验，降低了用户了解相关产品进行操作和配置的兴趣。

为了避免现行仿真软件存在的这些问题，华为近期研发出了一款界面友好，操作简单，并且具备极高仿真度的数通设备模拟器——eNSP（Enterprise Network Simulation Platform）。

这款仿真软件运行是物理设备的VRP操作系统，最大程度地模拟真实设备环境，您可以利用eNSP模拟工程开局与网络测试，协助您高效地构建企业优质的ICT网络。

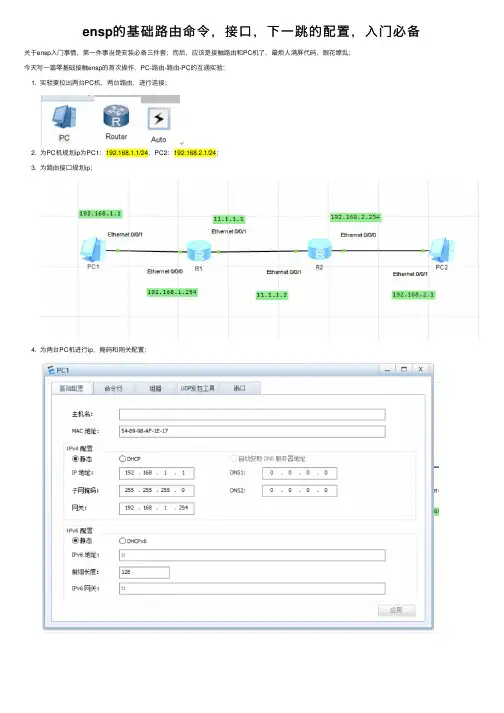

ensp的基础路由命令，接⼝，下⼀跳的配置，⼊门必备关于ensp⼊门事情，第⼀件事当是安装必备三件套；⽽后，应该是接触路由和PC机了，最烦⼈满屏代码，眼花缭乱；今天写⼀篇零基础接触ensp的⾸次操作，PC-路由-路由-PC的互通实验；1. 实验要拉出两台PC机，两台路由，进⾏连接；2. 为PC机规划ip为PC1：192.168.1.1/24，PC2：192.168.2.1/24；3. 为路由接⼝规划ip；4. 为两台PC机进⾏ip，掩码和⽹关配置；5. 打开PC机和路由，配置路由；⾸先Sys是切换管理员模式；sys r1是换路由名称为r1;接着是来配置路由接⼝ip，⽽int e0/0/0,是进⼊Ethernet0/0/0的接⼝视图；Ip add 192.168.1.254 24是为Ethernet0/0/0配置ip为192.168.1.254 掩码为255.255.255.0；q，是”quit”退出接⼝视图的指令；接⼝Ethernet0/0/1的配置同理配置即可；因为图中拥有两台路由设备，所以必须为每台路由添加静态路由才可实现PC端的互通，ip route-static 192.168.2.254 24 11.1.1.2；ip route-static是配置静态路由的命令，因为要PC1通过R1再经过R2通讯PC2，所以将PC2的ip地址号范围192.168.2.254/24添加到R1的静态路由，⼜因为PC1的通讯路径是PC1=>R1=>R2=>PC2，所以将R1静态路由的下⼀跳设置为R2的11.1.1.2即接⼝e0/0/1，即ip route-static 192.168.2.254 24 11.1.1.2；6. R2的接⼝同上配置好后，静态路由应当设置为ip route-static 192.168.1.254 24 11.1.1.1；7. 查看R1的配置信息；通过dis ip routing-table可以查看到静态路由以及其他接⼝信息，检查接⼝信息正确后进⼊尾声；8. PC两机互ping测试；PC1pingPC2地址成功；。

eNSP使用和实验教程详解一.ENSP软件说明1.ENSP使用简介2.ENSP整体介绍a)基本界面。

b)选择设备，为设备选择所需模块并且选用合适的线型互连设备。

c)配置不同设备。

d)测试设备的连通性。

二．终端设备的使用（PC,Client,server,MCS,STA,Mobile）1.Client使用方法2.server使用方法3.PC使用方法4.MCS使用方法5.STA和Mobile使用方法三．云设备，HUB，帧中继1.Hub只是实现一个透传作用，这边就不作说明了。

肯定会无师自通的2.帧中继使用方法3.设备云使用方法四．交换机五．AR（以一款AR为例）六．WLAN（AC,AP）1.AC使用2.AP使用方法一. eNSP软件说明1.eNSP使用简介全球领先的信息与通信解决方案供应商华为，近日面向全球ICT从业者，以及有兴趣掌握ICT相关知识的人士，免费推出其图形化网络仿真工具平台——eNSP。

该平台通过对真实网络设备的仿真模拟，帮助广大ICT从业者和客户快速熟悉华为数通系列产品，了解并掌握相关产品的操作和配置、故障定位方法，具备和提升对企业ICT 网络的规划、建设、运维能力，从而帮助企业构建更高效，更优质的企业ICT网络。

近些年来，针对越来越多的ICT从业者的对真实网络设备模拟的需求，不同的ICT厂商开发出来了针对自家设备的仿真平台软件。

但目前行业中推出的仿真平台软件普遍存在着仿真程度不够高、仿真系统更新不够及时、软件操作不够方便等系列问题，这些问题也困扰着广大ICT从业者，同时也极大的影响了模拟真实设备的操作体验，降低了用户了解相关产品进行操作和配置的兴趣。

为了避免现行仿真软件存在的这些问题，华为近期研发出了一款界面友好，操作简单，并且具备极高仿真度的数通设备模拟器——eNSP（Enterprise Network Simulation Platform）。

这款仿真软件运行是物理设备的VRP操作系统，最大程度地模拟真实设备环境，您可以利用eNSP模拟工程开局与网络测试，协助您高效地构建企业优质的ICT网络。

第一节ensp的使用及整网的配置规划目的：能够学会ensp的使用（ensp是华为的网络模拟器），并在ensp上能够画拓扑图，能够根据拓扑规划端口连接，以及规划各个协议的配置数据，以及各个业务的vlan等组网如下：包含的设备有：3台路由器（AR）,3台交换机（2台S5700做汇聚交换机，1台S3700做接入交换机），3台PC模拟用户（机房用户和服务器）实验：1，安装ensp。

安装时需要的软件如下图：先安装virtualbox和winpcap以及wireshark，virtualbox的安装路径不能包含中文字符，建议用纯英文的路径（推荐使用默认安装路径）最后安装ENSP，这个可以安装到你选择的盘中（比如D盘）2，安装完成后在桌面打开ensp，出现如下界面：3，点击新建拓扑，开始画图。

选中路由器，选中AR2220，在右侧空白区内点左键将设备放置在空白区，共放置3台路由器AR2220。

选中交换机，选中S5700，放置2台S5700做汇聚交换机，1台S3700做接入交换机。

并给AR2220添加一块4GE的接口板，设备关机的状态下，选中设备点击右键，选择设置，弹出如下界面，将相应的单板拖至相应的槽位中即可。

最后画图如下所示：4，进行连线（端口规划），建议大家有一个统一的规划，列一个表格，来记录这些连接。

选中设备连线，如下图在设备侧进行连线：如上图选择相应端口进行连线。

如下图：5，规划配置，如下图，我们规划vlan+mstp+vrrp+eth-trunk+静态路由+ospf+静态路由引入ospf等配置。

6，需要掌握画图以及IP地址规划。

各个协议的规划可以试着去记忆，后期每堂课程都会讲解相应的规划和配置。

华为模拟器eNSP安装（最新）⽹络⼯程师必备！电脑杂七杂⼋的东西太多了，于是今天把电脑重装系统了，正好重新安装⼀下华为模拟器eNSP，这个教程应该是最新的，因为eNSP版本更新以及华为官⽹页⾯的变化，有的⼩伙伴安装eNSP都下载不到安装包，接下来就告诉⼤家从头安装的步骤。

步骤⽐较长，耐⼼看下去能装好的。

华为模拟器eNSP安装前需要电脑上提前装⼀些⼯具，没有的话到时候再装也⾏。

准备⼯具：wireshark、winpcap、virtualbox（这些都可以直接在浏览器搜索然后进⼊官⽹下载，下⾯教程中会以winpcap为例介绍）下⾯正式进⼊eNSP安装：1.浏览器搜索华为官⽹（图中标号1、2都可以找到eNSP下载的链接，这⾥以官⽹为例）2.点击上图标号1，进⼊官⽹，如下图所⽰，点击“菜单”3.按上图点击菜单后会出现下图所⽰界⾯。

⿏标单击“培训与认证”栏⽬会有侧栏弹出，注意这⾥要点击“查看所有”。

4.按上图点击完”查看所有“后，把界⾯往下拉，到如下界⾯（⼯具专区的“eNSP”）：5.上述点击“eNSP”后，会出现如下版本选择界⾯，这⾥选择第⼀个版本，点击进去：6.进⼊第⼀个版本的⽂件列表，注意，⽹页右上⾓需要登录/注册华为账号，否则⽂件被锁定⽆法下载。

请⾃⾏注册登录。

7.可以选中前⾯的复选框然后点击下载，也可以在⽂件名eNSP V100R003C00 Setup.zip最后⾯有个向下的下载箭头，可以点那个下载，然后还会弹出提⽰8.HedEx Lite应该是华为相关技术软件的专⽤下载器，后⾯发现有点类似于迅雷。

按上⾯的提⽰第⼆⾏（单击“点击下载“），它会弹出⼀个⽹站来，这个⽐较简单就不作介绍了，⾃⾏下载好安装好就ok了。

9.安装完成后，复制刚刚的eNSP下载⽹页链接，重启浏览器，粘贴，重新打开eNSP的下载页⾯（记得重新登录华为账号，点⽂件名后⾯的向下箭头符号下载），它居然还是弹出提醒框⽆语。

不过不管它，点击那个提醒的最下⾯⼀⾏蓝⾊字体“复制下载链接”10.打开之前让安装的HedEx Lite（类似于迅雷下载器。

华为eNSP模拟器—telnet实验华为eNSP模拟器—telnet实验⼀、实验⼀1. 路由交换之间实现telnet登陆2. 实验拓扑3. 实验⽬的：路由器作为 telnet 服务器交换机作为客户端去连接路由器4. 实验步骤：路由器配置<Huawei>system-view[Huawei]sysname Route[Route]interface GigabitEthernet0/0/0[Route-GigabitEthernet0/0/0]ip address 192.168.1.1 24[Route-GigabitEthernet0/0/0]quit[Route]user-interface vty 0 4 （开放端⼝，最多允许个⽤户同时登陆）[Route-ui-vty0-4]authentication-mode password （设置登陆模式为密码认证）[Route-ui-vty0-4]set authentication password cipher 123456 （设置登陆密码，且为加密的类型）[Route-ui-vty0-4]user privilege level 3 （设置⽤户登陆后权限等级为3）[Route-ui-vty0-4]quit[Route]telnet server enable （开启 telent 服务）[Route]return交换机配置<Huawei>system-view[Huawei]sysname Switch[Switch]interface Vlanif 1[Switch-Vlanif1]ip address 192.168.1.10 24 (需要配上vlan1的地址，否则telnet不上)[Switch-Vlanif1]return<Switch>ping 192.168.1.1 （测试与路由器的连通性）PING 192.168.1.1: 56 data bytes, press CTRL_C to breakReply from 192.168.1.1: bytes=56 Sequence=1 ttl=255 time=70 msReply from 192.168.1.1: bytes=56 Sequence=2 ttl=255 time=30 msReply from 192.168.1.1: bytes=56 Sequence=3 ttl=255 time=50 msReply from 192.168.1.1: bytes=56 Sequence=4 ttl=255 time=50 msReply from 192.168.1.1: bytes=56 Sequence=5 ttl=255 time=30 ms--- 192.168.1.1 ping statistics ---5 packet(s) transmitted5 packet(s) received0.00% packet lossround-trip min/avg/max = 30/46/70 ms<Switch>telnet 192.168.1.1 （telent登陆需要在⽤户视图下连接）具体演⽰如下：5. 交换连接：在路由器上 telnet 连接交换机交换机配置<Switch>system-view[Switch]user-interface vty 0 4[Switch-ui-vty0-4]authentication-mode password[Switch-ui-vty0-4]set authentication password simple abc123 （设置登陆密码，密码为明⽂⽅式）[Switch-ui-vty0-4]user privilege level 3[Switch-ui-vty0-4]quit[Switch]telnet server enable在路由器上连接测试⼆、实验⼆1. 路由之间实现telnet登陆2. 实验拓扑3. 实验⽬的：R1作为telent服务器端R2作为客户端4. 实验步骤：R1配置//⾸先配置接⼝地址<Huawei>system-view[Huawei]interface GigabitEthernet0/0/0[Huawei-GigabitEthernet0/0/0]ip add 192.168.1.1 24[Huawei-GigabitEthernet0/0/0]undo shutdown[Huawei-GigabitEthernet0/0/0]quit//配置telnet登陆认证[Huawei]user-interface vty 0 4[Huawei-ui-vty0-4]authentication-mode password[Huawei-ui-vty0-4]set authentication password cipher 123456 [Huawei-ui-vty0-4]user privilege level 3//开启telnet服务[Huawei]telnet server enable//查看刚刚配置的信息[Huawei-ui-vty0-4]display this#user-interface con 0user-interface vty 0 4user privilege level 3set authentication password cipher }0zO(Z|rc6bL^B&WSBiQ^J~# user-interface vty 16 20#return[Huawei-ui-vty0-4][Huawei-ui-vty0-4]quit[Huawei]R2配置（配置与R1配置类似）//配置接⼝地址<Huawei>system-view[Huawei]interface GigabitEthernet0/0/0[Huawei-GigabitEthernet0/0/0]ip address 192.168.1.2 24 [Huawei-GigabitEthernet0/0/0]undo shutdown[Huawei-GigabitEthernet0/0/0]quit//配置telnet登陆⽤户认证[Huawei]user-interface vty 0 4[Huawei-ui-vty0-4]authentication-mode aaa[Huawei-ui-vty0-4]quit[Huawei]//配置AAA⽤户认证信息[Huawei]aaa[Huawei-aaa]local-user admin password cipher 123456 [Huawei-aaa]local-user admin privilege level 3[Huawei-aaa]local-user admin service-type telnet[Huawei-aaa]quit[Huawei]//开启telent服务[Huawei]telnet server enable//查看本地⽤户[Huawei]display local-user----------------------------------------------------------------------------User-name State AuthMask AdminLevel----------------------------------------------------------------------------admin A T 3----------------------------------------------------------------------------Total 1 user(s)5. 演⽰⽰例。

⼀、华为模拟器eNSP下载与安装教程简单介绍⼀下 eNSP：eNSP是⼀款由华为提供的免费的图形化⽹络仿真⼯具平台，它将完美呈现真实设备实景（包括华为最新的ARG3路由器和X7系列的交换机），⽀持⼤型⽹络模拟，让你有机会在没有真实设备的情况下也能够实验测试，学习⽹络技术。

之前我们登录华为官⽹之后，就可以找到 ENSP 包进⾏下载了，但是现在不⾏了，除⾮你是华为的合作伙伴，否则你没有权限下载！下载地址：链接：https:///s/1Ps5HQkgQIXe4RUyIyiAtFg提取码：h42veNSP的安装步骤：1.eNSP安装⽂件下载完成后，双击“eNSPV100R002C00B320 Setup”，应⽤程序运⾏安装⽂件：2.在弹出的“选择安装语⾳”界⾯中选择“中⽂简体”如习惯⽤英语的也可以选择“English”选项，然后单击“确定”按钮：3.出现安装向导，然后直接点击“下⼀步”：4、选择安装⽬标位置，然后点击“下⼀步”：5、选择开始菜单⽂件夹，在这⾥直接点击“下⼀步”即可：6、选择附加任务，根据⾃⼰的选择是否创建桌⾯图标，然后点击下⼀步：7、选择安装其他程序，再次全部勾选，全部安装，然后点击“下⼀步”：8、准备安装，然后点击“安装”：9、正在安装，需要等待⼀段时间：10、提⽰安装 winPcap 4.1.2 点击“Next”11、安装wireshark1.4.3，直接点击“Next”，后期⼀直点击“下⼀步”：12、提⽰安装VirtualBox 4.2.8 ，然后点击“Next”，然后⼀直选择默认即可：13.安装成功。

14.运⾏Oracle VM VirtualBox，把下图红框中的内容删掉15.运⾏eNSP安装完需要配置才可以正常使⽤点击左上⾓菜单 > ⼯具 > 注册设备勾选 AR_Base AC_Base AP_Base 等全部注册即可备注：过程中会同时安装三款⽀持软件，同样点击Next安装即可。

eNSP使用和实验教程详解在计算机网络领域中，网络仿真软件是必不可少的工具。

其中，华为公司的eNSP是一款很优秀的网络仿真软件，它是一款基于Graphical Network Simulator(GNS3)和Virtualization of Network Devices(VEOS)开发的网络仿真软件，能够模拟Cisco网络设备和华为网络设备的各种工作状态，并能够进行大规模的网络拓扑模拟和网络实验。

本文将介绍eNSP的使用和实验教程，帮助读者了解如何使用eNSP进行网络仿真和网络实验。

一、eNSP的安装和配置eNSP是华为公司针对网络仿真开发的工具，它可以在Windows系统和Linux系统中运行。

用户可以从华为官网下载eNSP的安装包，根据提示进行安装。

安装完成后，需要进行以下配置，以确保eNSP正常运行。

1. 确定eNSP的工作环境在Windows系统中，需要打开“系统属性”对话框，进入“高级”选项卡，然后点击“环境变量”，在系统环境变量中添加以下路径：C:\Program Files (x86)\eNSP\bin在Linux系统中，需要设置环境变量，输入以下命令即可：export PATH=$PATH:/usr/local/eNSP/bin2. 启动eNSP在Windows系统中，启动eNSP需要单击桌面上的快捷方式，所需的程序文件将在几秒钟内加载。

在Linux系统中，需要使用终端运行以下命令：./eNSP在eNSP窗口中，单击“Tools”菜单中的“Options”选项，可以在“General”选项卡中设置eNSP的语言和主题，此外还可以设置语言、主题、工具栏样式等选项。

二、eNSP的拓扑设计eNSP提供了各种网络设备，包括交换机、路由器、防火墙、服务器等。

用户可以通过简单拖拽的方式将这些设备拖到界面上，自定义一个网络拓扑。

1. 创建一个网络拓扑打开eNSP软件，在eNSP主界面的“Tools”菜单中，选择“Designer”选项，打开eNSP的设计模式。
