电子电路基础知识

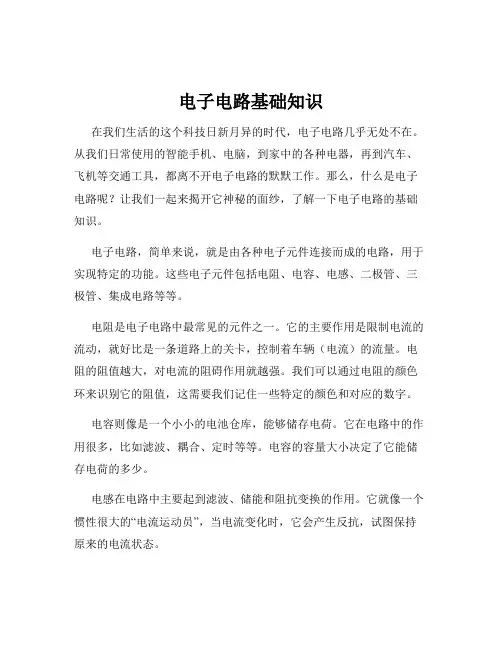

电子电路基础知识在我们生活的这个科技日新月异的时代，电子电路几乎无处不在。
从我们日常使用的智能手机、电脑，到家中的各种电器，再到汽车、飞机等交通工具，都离不开电子电路的默默工作。
那么，什么是电子电路呢？让我们一起来揭开它神秘的面纱，了解一下电子电路的基础知识。
电子电路，简单来说，就是由各种电子元件连接而成的电路，用于实现特定的功能。
这些电子元件包括电阻、电容、电感、二极管、三极管、集成电路等等。
电阻是电子电路中最常见的元件之一。
它的主要作用是限制电流的流动，就好比是一条道路上的关卡，控制着车辆（电流）的流量。
电阻的阻值越大，对电流的阻碍作用就越强。
我们可以通过电阻的颜色环来识别它的阻值，这需要我们记住一些特定的颜色和对应的数字。
电容则像是一个小小的电池仓库，能够储存电荷。
它在电路中的作用很多，比如滤波、耦合、定时等等。
电容的容量大小决定了它能储存电荷的多少。
电感在电路中主要起到滤波、储能和阻抗变换的作用。
它就像一个惯性很大的“电流运动员”，当电流变化时，它会产生反抗，试图保持原来的电流状态。
二极管是一种具有单向导电性的元件，就像一个只能单向通行的道路。
它常用于整流、检波等电路中。
三极管是一种能够放大电信号的元件，就像是一个信号的“扩音器”。
它在放大电路、开关电路等中有着广泛的应用。
集成电路则是将众多的电子元件集成在一个小小的芯片上，大大减小了电路的体积，提高了性能和可靠性。
了解了这些基本的电子元件后，我们再来看看电子电路的连接方式。
常见的连接方式有串联和并联。
串联就像是串珠子一样，电流依次通过各个元件，流过每个元件的电流是相同的，但各个元件两端的电压会有所不同。
并联则像是多条平行的道路，各个元件两端的电压相同，但流过每个元件的电流可能不同。
在实际的电子电路设计和分析中，我们还需要用到一些重要的定律和定理。
欧姆定律是最基础的定律之一，它表明了电压、电流和电阻之间的关系，即电压等于电流乘以电阻。
基尔霍夫定律也是非常重要的，它包括电流定律和电压定律。
电子电路基础知识点汇总
电子电路基础知识点汇总电子电路是一门涉及电学、物理学和工程学的重要学科，它是现代科技的基石，广泛应用于通信、计算机、控制工程等众多领域。
下面让我们一起来梳理一下电子电路的基础知识点。
一、电路元件1、电阻电阻是电路中最常见的元件之一，用于限制电流的流动。
其电阻值的大小决定了电流通过时的阻力。
电阻的单位是欧姆（Ω），电阻的阻值可以通过色环法或者直接标注来表示。
2、电容电容是存储电荷的元件，能够在电路中起到滤波、耦合、旁路等作用。
电容的单位是法拉（F），但常用的单位有微法（μF）和皮法（pF）。
电容的特性是“隔直通交”，即对直流信号呈现开路，对交流信号呈现一定的阻抗。
3、电感电感是储存磁场能量的元件，通常由线圈构成。
电感的单位是亨利（H），常用的单位还有毫亨（mH）和微亨（μH）。
电感的特性是“通直阻交”，对直流信号的阻碍很小，对交流信号呈现较大的阻抗。
4、二极管二极管是一种具有单向导电性的半导体器件。
正向偏置时，二极管导通，反向偏置时，二极管截止。
常见的二极管有整流二极管、稳压二极管、发光二极管等。
5、三极管三极管是一种具有放大作用的半导体器件，分为NPN 型和PNP 型。
三极管可以用作放大器、开关等。
二、电路定律1、欧姆定律欧姆定律描述了电阻、电流和电压之间的关系，即 U ＝ IR，其中U 是电压，I 是电流，R 是电阻。
2、基尔霍夫定律基尔霍夫定律包括电流定律（KCL）和电压定律（KVL）。
电流定律指出，在任何一个节点处，流入节点的电流之和等于流出节点的电流之和。
电压定律指出，在任何一个闭合回路中，各段电压的代数和为零。
三、电路分析方法1、等效电路法通过将复杂的电路简化为等效的简单电路，来分析电路的性能。
2、支路电流法以支路电流为未知量，根据基尔霍夫定律列出方程组求解。
3、节点电压法以节点电压为未知量，根据基尔霍夫定律列出方程求解。
4、叠加定理在线性电路中，多个电源共同作用时产生的响应等于每个电源单独作用时产生的响应之和。
电子电路基础通用课件
电子电路的应用
01
02
03
通信
电子电路广泛应用于通信 领域，如手机、电视、卫 星通信等。
计算机
计算机中的各个部分都离 不开电子电路，如CPU、 内存、硬盘等。
自动化控制
电子电路在自动化控制领 域中发挥着重要作用，如 工业控制、智能家居等。
电子电路的发展历程
01
起源
电子电路的起源可以追溯到20世纪初，随着电子技术的不断发展，电子
一款用于模拟电路仿真的软件， 具有简单易用的界面和强大的仿 真功能。
THANKS
感谢您的观看
电子电路基础通用课 件
目录
CONTENTS
• 电子电路概述 • 电子元件 • 电路分析方法 • 模拟电路 • 数字电路 • 电子电路设计
01电子电路概述定与分类定义电子电路是指利用电子技术实现特定功能的电路系统。
分类
电子电路可以根据不同的分类标准进行分类，如按照信号处理方式可分为模拟 电路和数字电路，按照功能可分为放大电路、振荡电路、电源电路等。
电路逐渐成为一门独立的学科。
02 03
发展历程
电子电路的发展经历了多个阶段，从最初的真空管电路到晶体管电路、 集成电路、大规模集成电路和超大规模集成电路，其发展历程与电子技 术的进步密切相关。
未来趋势
随着科技的不断发展，电子电路将朝着更高集成度、更低功耗、更高速 度和更智能化方向发展。
02
电子元件
05
数字电路
逻辑门电路
与门
实现逻辑与运算，当所有 输入为高电平时，输出为 高电平。
或门
实现逻辑或运算，当任一 输入为高电平时，输出为 高电平。
非门
实现逻辑非运算，将输入 的高电平变为低电平，低 电平变为高电平。
从零开始学电子技术基础
从零开始学电子技术基础简介电子技术是现代社会中不可或缺的一项技术，它涉及到电子器件的原理、电路的设计与实现以及相关的电子系统。
掌握电子技术基础可以帮助我们更好地理解和应用电子产品，本文旨在从零开始研究电子技术基础。
研究步骤1. 掌握基本电路知识首先，了解基本的电路结构和特性是研究电子技术的基础。
我们需要研究电压、电流、电阻等基本概念，并理解欧姆定律以及基本的电路分析方法。
2. 研究基本电子器件电子技术中有许多常用的基本电子器件，如二极管、晶体管、场效应管等。
我们应该研究它们的原理、特性以及基本的应用场景。
3. 熟悉常见电路的组成和工作原理研究电子技术的过程中，我们需要了解一些常见的电子电路，如放大电路、滤波电路、稳压电路等。
了解这些电路的组成和工作原理，可以帮助我们更好地理解电子技术的应用。
4. 硬件实践研究电子技术不仅仅是理论知识，还需要进行实践。
我们可以购买一些基本的电子器件，进行实际的电路搭建和调试，从而提高我们的实际操作能力。
5. 深入研究和应用在掌握了基本的电子技术知识后，我们可以选择深入研究一些特定的电子技术领域，如模拟电子技术、数字电子技术、嵌入式系统等。
根据自己的兴趣和需求，选择相应的研究资料进行深入研究和应用。
总结研究电子技术基础是一个循序渐进的过程，需要逐步掌握基础知识并进行实际的应用实践。
通过研究和实践，我们可以更好地理解电子技术的原理和应用，为未来的研究和工作打下坚实的基础。
以上是从零开始学习电子技术基础的一些建议和步骤，希望对您有所帮助。
祝您学习顺利！。

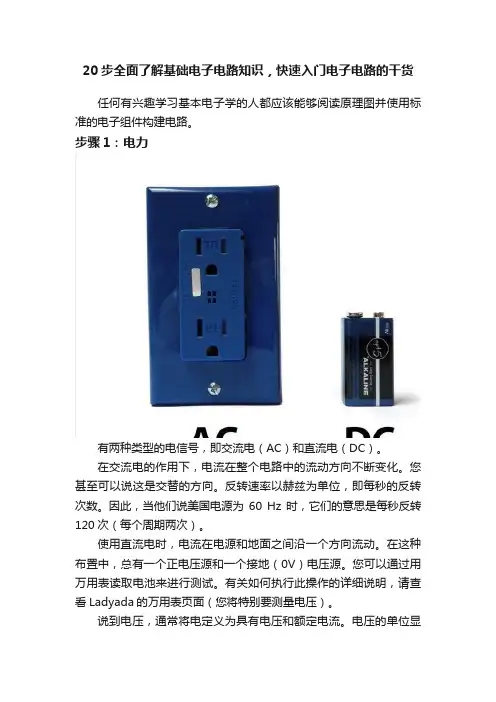

20步全面了解基础电子电路知识，快速入门电子电路的干货
20步全面了解基础电子电路知识，快速入门电子电路的干货任何有兴趣学习基本电子学的人都应该能够阅读原理图并使用标准的电子组件构建电路。
步骤1：电力有两种类型的电信号，即交流电（AC）和直流电（DC）。
在交流电的作用下，电流在整个电路中的流动方向不断变化。
您甚至可以说这是交替的方向。
反转速率以赫兹为单位，即每秒的反转次数。
因此，当他们说美国电源为60 Hz时，它们的意思是每秒反转120次（每个周期两次）。
使用直流电时，电流在电源和地面之间沿一个方向流动。
在这种布置中，总有一个正电压源和一个接地（0V）电压源。
您可以通过用万用表读取电池来进行测试。
有关如何执行此操作的详细说明，请查看Ladyada的万用表页面（您将特别要测量电压）。
说到电压，通常将电定义为具有电压和额定电流。
电压的单位显然是伏特，电流的单位是安培。
例如，全新的9V电池的电压为9V，电流约为500mA（500毫安）。
电也可以根据电阻和瓦特来定义。
在下一步中，我们将稍微讨论阻力，但是我不会深入探讨瓦特。
当您深入研究电子产品时，会遇到具有瓦特额定值的组件。
切勿超过组件的额定功率，这一点很重要，但是幸运的是，可以通过将电源的电压和电流相乘轻松地计算出直流电源的功率。
如果您想更好地了解这些不同的度量，它们的含义以及它们之间的关系，请观看有关欧姆定律的视频。
大多数基本电子电路都使用直流电。
因此，所有有关电的进一步讨论都将围绕直流电展开。
步骤2：电路电路是电流可以流经的完整闭合路径。
换句话说，闭合电路将允许电流在电源和地面之间流动。
开路会中断电源与地面之间的电流。
属于此封闭系统且允许电流在电源与地面之间流动的任何事物均被视为电路的一部分。
步骤3：抵抗要记住的下一个非常重要的考虑因素是必须在电路中使用电。
例如，在上面的电路中，电流流经的电动机为电流增加了阻力。
因此，所有通过电路的电都被投入使用。
换句话说，需要在正极和地面之间连接一些东西，以增加电流的阻力并用尽它。
电工电子技术完整课件全套课件
02
数字电子技术基础
数字信号与数字电路概述
1 2
数字信号的特点与分类 介绍数字信号的基本概念、特点，以及常见的数 字信号分类，如二进制、多进制等。
数字电路的基本组成与工作原理 阐述数字电路的基本组成元素，包括逻辑门、触 发器等，以及它们的工作原理和逻辑功能。
3
数字电路的分析与设计方法 介绍数字电路的分析方法和设计步骤，包括逻辑 代数、卡诺图化简、逻辑函数的表示方法等。
比例运算、加法运算、减法运算和积分运算等。
集成运算放大器的非线性应用
03
阐述集成运算放大器在非线性电路中的应用，如电压比
较器、方波发生器等。
直流稳压电源设计
整流电路
介绍整流电路的工作原理和主要 类型，包括半波整流、全波整流
和桥式整流等。
滤波电路
详细讲解滤波电路的作用和主要 类型，包括电容滤波、电感滤波
包括传递函数、频率特性、根轨迹法等。
经典控制理论在自动控制系统设计中的应用
包括PID控制器设计、超前校正和滞后校正等。
经典控制理论的局限性 对于复杂系统难以建立精确的数学模型，难以实现最优控制等。
现代控制理论在复杂系统建模和仿真中的应用
现代控制理论的基本概念和原理
包括状态空间法、最优控制、鲁棒控制等。
现代控制理论在复杂系统建模和仿真中的应用
包括系统辨识、状态估计、最优控制设计等。
现代控制理论的优点
能够处理多输入多输出系统，能够实现最优控制和鲁棒控制等。
智能控制方法简介
01
智能控制的基本概念和原理
包括模糊控制、神经网络控制、遗传算法等。
02
智能控制方法的应用
包括机器人控制、智能家居控制、智能交通控制等。
从零开始学电路设计技术
从零开始学电路设计技术
电路设计技术是电子工程中最基础的技术之一，它涉及到电子元件的
选择和组合，以及电子电路的设计和调试。
对于从零开始学习电路设计技
术的人来说，下面是一些建议和步骤：
1.学习基础知识：首先，学习电路设计的基础知识是非常重要的。
这
包括了电子元器件的基本特性，如电阻、电容、电感等，以及电路分析方法，如基尔霍夫定律、欧姆定律等。
可以通过自学电路设计的教材或者参
加相关的课程来学习这些基础知识。
2. 同时，也需要学习电路设计工具的使用。
如CAD软件，可以帮助
我们完成电路的设计和模拟。
推荐使用一些常用的电路设计软件，如OrCAD、Proteus等。
这些软件不仅可以进行电路设计，还可以进行电路
模拟和调试。
3.实践是学习的最好方法。
通过动手实践，可以更好地理解电路设计
的原理和方法。
可以选择一些简单的电路进行实验，例如LED闪烁电路、
电源电路等。
在实践的过程中，可以学习到电路的实际应用技巧，同时也
能熟悉电子元器件的使用方法。
总之，学习电路设计技术需要时间和耐心，但通过系统的学习和实践，可以逐渐提高电路设计的能力。
希望以上的建议对你开始学习电路设计有
所帮助。
电子电路基础知识69440

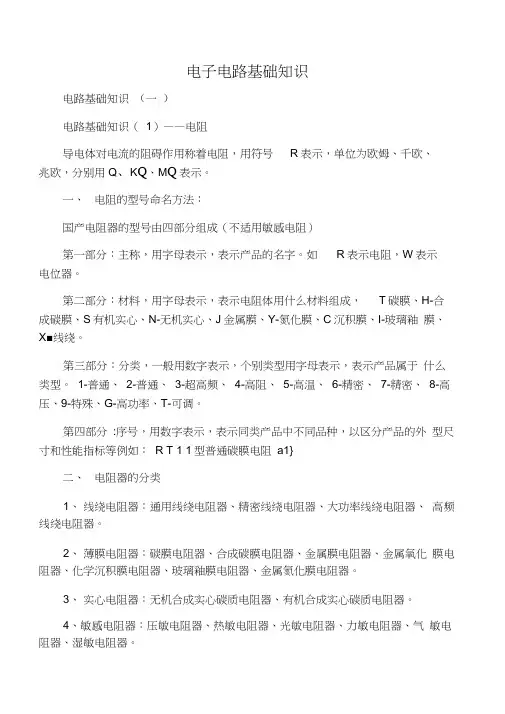

电子电路基础知识电路基础知识（一）电路基础知识（1）——电阻导电体对电流的阻碍作用称着电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Q、K Q、M Q表示。
一、电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。
如R表示电阻，W表示电位器。
第二部分：材料，用字母表示，表示电阻体用什么材料组成，T碳膜、H-合成碳膜、S有机实心、N-无机实心、J金属膜、Y-氮化膜、C沉积膜、I-玻璃釉膜、X■线绕。
第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。
1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。
第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等例如：R T 1 1型普通碳膜电阻a1}二、电阻器的分类1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。
2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。
3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。
4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。
三、主要特性参数1、标称阻值：电阻器上面所标示的阻值。
2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。
允许误差与精度等级对应关系如下：±0.5%-0.0、5 ±1%-0.1或（ 00）、±2%- 0.2（或0）、士5%J 级、士10%5 级、士20%-级3、额定功率：在正常的大气压力90-106.6KPa及环境温度为—55C〜+ 70C的条件下，电阻器长期工作所允许耗散的最大功率。
线绕电阻器额定功率系列为（W）：、、、、1、2、4、8、10、16、25、40、50、75、100、150、250、500非线绕电阻器额定功率系列为（W）：、、、、1、2、5、10、25、50、1004、额定电压：由阻值和额定功率换算出的电压。
电工电子技术基础知识PPT通用课件精选全文完整版
规定电流参考方向如图
i
iR
a
b
i Im sin( t i )
+
0
i
t
正半周： 振幅 角频率 初相角 电流实际方向与参考方向相同
正弦量的三要素
负半周：
电流实际方向与参考方向相反
1 频率与周期
描述正弦量变化快慢的参数：
i
周期(T): 变化一个循环所需要 的时间，单位(s)。
0
频率( f ): 单位时间内的周期数 单位(Hz)。
A( A B) AB
AB AB A(B B ) A ( A B)( A B) A
5、摩根定律(反演律) A B A B
A B AB
2.2.3 基本逻辑 门电路
1 二极管门电路 2 三极管门电路
1 二极管门电路
1、 二极管与门
在输入A、B 中，只要有
+VCC
一个（或一个以上）为低电
有效值必 须大写
注意
用仪表测得的交流电压、电流值，就是被
测物理量的有效值。标准电压220V，也是
指供电电压的有效值。
交流设备名牌标注的电压、电流均为有效值
1.2.2 三相电 源
1 三相交流发电机
2 三相电源
1 三相交流发电机
三相交流发电机主要组成部分：
电枢（是固定的，亦称定子）：定子铁心内圆周表面
u1 Um sint u2 Um sin(t 120 )
u3 Um sin(t 240 ) Um sin(t 120 )
Um
u1
u2
u3
0
–Um
2
t
也可用相量表示：
U1 U U 2 U U 3 U
0o 120o 120o
电子电路基础知识-30页文档资料

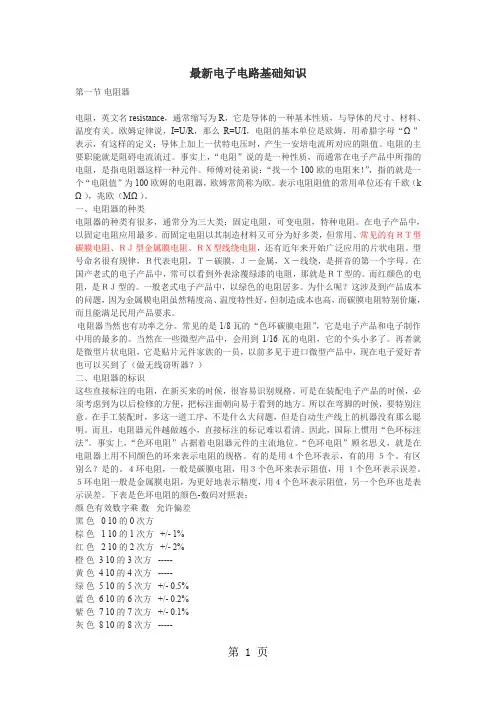

最新电子电路基础知识第一节电阻器电阻，英文名resistance，通常缩写为R，它是导体的一种基本性质，与导体的尺寸、材料、温度有关。

欧姆定律说，I=U/R，那么R=U/I，电阻的基本单位是欧姆，用希腊字母“Ω”表示，有这样的定义：导体上加上一伏特电压时，产生一安培电流所对应的阻值。
电阻的主要职能就是阻碍电流流过。
事实上，“电阻”说的是一种性质，而通常在电子产品中所指的电阻，是指电阻器这样一种元件。
师傅对徒弟说：“找一个100欧的电阻来！”，指的就是一个“电阻值”为100欧姆的电阻器，欧姆常简称为欧。
表示电阻阻值的常用单位还有千欧（k Ω），兆欧（MΩ）。
一、电阻器的种类电阻器的种类有很多，通常分为三大类：固定电阻，可变电阻，特种电阻。
在电子产品中，以固定电阻应用最多。
而固定电阻以其制造材料又可分为好多类，但常用、常见的有ＲＴ型碳膜电阻、ＲＪ型金属膜电阻、ＲＸ型线绕电阻，还有近年来开始广泛应用的片状电阻。
型号命名很有规律，Ｒ代表电阻，Ｔ－碳膜，Ｊ－金属，Ｘ－线绕，是拼音的第一个字母。
在国产老式的电子产品中，常可以看到外表涂覆绿漆的电阻，那就是ＲＴ型的。
而红颜色的电阻，是ＲＪ型的。
一般老式电子产品中，以绿色的电阻居多。
为什么呢？这涉及到产品成本的问题，因为金属膜电阻虽然精度高、温度特性好，但制造成本也高，而碳膜电阻特别价廉，而且能满足民用产品要求。
电阻器当然也有功率之分。
常见的是1/8瓦的“色环碳膜电阻”，它是电子产品和电子制作中用的最多的。
当然在一些微型产品中，会用到1/16瓦的电阻，它的个头小多了。
再者就是微型片状电阻，它是贴片元件家族的一员，以前多见于进口微型产品中，现在电子爱好者也可以买到了（做无线窃听器？）二、电阻器的标识这些直接标注的电阻，在新买来的时候，很容易识别规格。
可是在装配电子产品的时候，必须考虑到为以后检修的方便，把标注面朝向易于看到的地方。
所以在弯脚的时候，要特别注意。
在手工装配时，多这一道工序，不是什么大问题，但是自动生产线上的机器没有那么聪明。
