《基础工程》课程设计任务书与指导书2（桩基础）桩基础课程设计任务书1.工程地质资料建筑场地土层按其成因、土性特征和物理力学性质的不同，自上而下划分为4层，物理力学性质指标见表1-1，勘察期间测得地下水混合水位埋深为2.0m。

地下水水质分析结果表明，本场地地下水无腐蚀性。

土层主要物理力学指标表1-1土层代号1-22-12-23名称厚度m2.09.04.0>10含水量w（%）38.226.721.6天然重孔塑性度?隙ps指数(kn/m3)比empaip18.818.919.620.1十九点八一五一二液性指数IL1 00.600.4直剪试验(直快)内摩擦角??杂填土灰色粉质粘土灰黄色粉质粘土粉砂夹粉质粘土212025内聚力c（kPa）121615压缩模量es(mpa)4.67.08.2承载力标准值FK（kPa）1202202601.020.340.750.540.61.02、桩基设计数据建筑桩基安全等级为2级。

已知上部框架结构由柱子传来的荷载：vk=3200kn，mk=400kn?m，hk=50kn。

柱的截面尺寸为400mm?600mm。

承台底面埋深d=2.0m。

根据地质资料，以灰色黄土粉质粘土为桩端持力层，钢筋混凝土预制桩截面尺寸为300？300mm，桩长10.0m。

桩身材料：混凝土为c30，轴心抗压强度设计值fc=15mpa，弯曲抗压强度设计值fm=16.5mpa；主筋采用4?16，其强度设计值fy=310mpa.承台材料：C30混凝土，轴心抗压强度设计值FC=15MPa，抗弯抗压强度设计值FM=16.5mpa；抗拉强度设计值ft=1.5MPa桩静载试验曲线如图所示。

荷重p(kn)501001502002503003504004505005506006507000024沉降68十12一千四百一十六万一千八百二十s(mm)3.设计内容及要求图1单桩垂直静载荷试验的p-s曲线一(1)单桩竖向承载力极限值和特征值的计算(2)确定桩数和桩的平面布置(3)群桩中基桩受力验算(4)群桩承载力验算(5)承台结构设计及验算（6）桩及承台施工图设计：包括桩平面布置图、桩身配筋图、承台配筋图及必要的施工说明(7)需提交的报告：计算说明书和桩基础施工图。

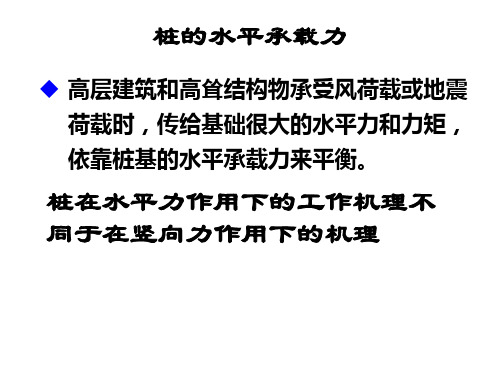

桩基础习题及参考答案习题4— 1截面边长为400mm 勺钢筋混凝土实心方桩，打入 10m 深的淤泥和 淤泥质土后，支承在中风化的硬质岩石上。

已知作用在桩顶的竖向压力为800k N,桩身的弹性模量为3X 104N/mH 试估算该桩的沉降量。

〔解〕该桩属于端承桩，桩侧阻力可忽略不计，桩端为中风化的硬质岩石, 其变形亦可忽略不计。

因此，桩身压缩量即为该桩的沉降量，即习题4— 2某场区从天然地面起往下的土层分布是：粉质粘土，厚度 I i =3mqm=24kPa ；粉土，厚度 12=6m q s2a =20kPa ；中密的中砂，q s3a =30kPa, q pa =2600k Pa 。

现采用截面边长为350m 材350mn t 勺预制桩，承台底面在天然地面以下 1.0 m 桩端进入中密中砂的深度为1.0m ，试确定单桩承载力特征值。

〔解〕 二f 七：心=2600 K O .35 x 0 35 + 4 x 0 35 x （24 x 2 + 20 x 6 + 30 x 1）=595 7kN习题4— 3某场地土层情况（自上而下）为：第一层杂填土，厚度 1.0m ;第 二层为淤泥，软塑状态，厚度 6.5m, q sa =6kPa ；第三层为粉质粘土，厚度较大， q sa =40kPa ； q pa =1800kPa 。

现需设计一框架内柱（截面为 300m 材450mm 的预制 桩基础。

柱底在地面处的荷载为：竖向力 F k =1850kN,弯矩M=135kN ・m 水平 力H=75kN,初选预制桩截面为350m 材350mm 试设计该桩基础。

〔解〕（1）确定单桩竖向承载力特征值NI &恥10 034x0.4x3x107 0.00167^ = 1.67m设承台埋深1.0m,桩端进入粉质粘土层4.0m,则血=如為+ u忆g詁=1800 x 0.35 xO.35 + 4x0.35 x(6x 6.5 + 40 x4)=499 bW结合当地经验，取R a=500kN。

第二章桩基础工程习题一、判断题：1、主要靠桩身侧面与土之间的摩擦力承受上部荷载的桩属于摩擦型桩。

（）2、主要靠桩端达到坚硬土体以承受上部荷载的桩属于端承型桩。

（）3、预制桩采用叠浇制作时，重叠层数不应超过四层。

（）4、预制桩沉桩速率越快，场地土体隆起量也越大。

（）5、锤击预制桩，对于摩擦桩，桩入土深度的控制原则以贯入度控制为主，桩端标高作为参考。

（）6、锤击预制桩，对于端承桩，桩入土深度的控制原则控以贯入度为主，桩端标高为参考。

（）7、当桩规格、埋深、长度不同时，宜先大后小、先深后浅、先长后短施打。

（）8、预制桩锤击施工中，当桩头高出地面，则宜采用往后退打。

（）9、预制桩施工时，当一侧毗邻建筑物，则打桩顺序宜由毗邻建筑物一侧向另一方向施打。

（）10、静压沉桩特别适用于软土地基中施工。

（）11、锤垫在预制桩锤击中主要是起均匀传递应力作用。

（）12、锤击预制桩时，锤重越大、落距越高，对沉桩效果越明显。

（）13、预制桩采用锤击法施工时，宜选择重锤低击。

（）14、柴油锤适用于松软土层中预制桩锤击施工。

（）15、振动锤在砂土中打桩最有效。

（）16、预制桩的桩尖处于硬持力层中时可接桩。

（）17、预应力砼管桩接头数量不宜超过4个。

（）18、浆锚法用于接桩时，不适合用于坚硬土层中。

（）19、预制桩采用焊接法接桩时，应由两个人对角同时对称施焊。

（）20、对土体有挤密作用的沉管灌注桩，若一个承台下桩数在五根以上，施工时宜先施工承台外围桩，后施工承台中间桩。

（）21、泥浆护壁灌注桩成桩顺序可不考虑挤土的影响。

（）22、正循环回转钻孔泥浆的上返速度快，排渣能力强。

（）23、反循环回转钻孔泥浆的上返速度快，排渣能力强。

（）24、冲击钻成孔法适用于风化岩层施工。

（）25、沉管灌注桩复打施工必须在第一次灌注的砼初凝之前进行。

（）二、单项选择题：1、在极限承载力状态下，桩顶荷载由桩侧承受的桩是。

A、端承摩擦桩B、摩擦桩C、摩擦端承桩D、端承桩2、在极限承载力状态下，桩顶荷载主要由桩侧阻力承受的桩是。

桩与地基基础工程施工方法
一、常用的桩基础类型及施工方法
1. 钻孔灌注桩：通过机械设备在土体中挖孔，将钢筋骨架放入孔内，再将混凝土灌入孔中形成桩体。

其施工流程为进行孔径探测，挖孔施工，钢筋骨架安装，浇筑混凝土，浇筑钻孔灌注桩等步骤。

在施工过程中要注意孔径的保持，钢筋骨架的连接等问题。

2. 预制桩：预制桩是指将桩体在地面上预制好后，再将其吊装到挖好的孔中完成的一种桩基础。

其施工流程为预制桩的质量检验，孔洞挖掘，吊装预制桩，桩体连接等步骤。

在施工中需注意预制桩的保持及吊装过程中的安全问题。

3. 桩基础施工注意事项
(1) 土层的分析和评价是桩基础施工中的首要工作，需对土体的承载能力、水平扩展性等进行详细的研究。

(2) 桩基础的设计要符合相关标准规范，要根据建筑物的结构形式、荷载特点等进行合理设计。

(3) 在施工现场要严格遵守相关安全规范，做好安全防范工作，保证施工人员的安全。

(4) 桩体的加固要注意材料的选择以及施工质量的控制，确保桩体的承载能力。

(5) 桩体的沉降观测是桩基础施工过程中的重要环节，需对桩体的沉降进行监测，及时采取措施。

以上就是桩基础的施工方法及注意事项的简要介绍，希望能对相关工作人员有所帮助。

桩基础的施工工艺繁杂，需要施工人员具备一定的专业知识和技能，对施工质量的要求也很高。

在实际施工中要严格按照相关规范要求操作，保证施工质量和安全。

工程量计算规则一、桩基础1、打（压）预制钢筋砼桩的体积，按设计桩长（包括桩尖，不扣除虚体积）乘以桩截面面积以立方米计算。

接桩区分不同类别按设计头算个数计算。

2、打拔钢板桩按钢板桩重量以吨计算。

3、沉管灌注桩⑴砼桩、砂桩、砂石桩、碎石桩的体积：按设计桩长（包括桩尖，不扣除虚体积）增加25cm乘以沉管外径截面面积以立方米计算。

如采用预制钢筋砼桩尖者，其桩长扣除桩尖长度，桩尖按个计算。

需多次沉管灌注时，按一次体积乘以沉管次数。

⑵夯扩桩体积：按设计桩长（包括桩尖，不扣除桩尖虚体积）另加25cm和设计夯扩投料长度乘以沉管外径截面面积以立方米计算。

如采用预制钢筋砼桩尖者，其桩长扣除桩尖长度，桩尖按个计算。

4、潜水钻机钻孔灌注砼桩：⑴空头以自然地面至设计桩顶的深度减50cm乘以设计桩截面面积以立方米计算。

桩身砼按设计桩长加50cm乘以桩截面面积以立方米计算，岩孔以入岩深度乘以设计桩截面面积以立方米计算。

⑵泥浆运输量按钻孔体积以立方米计算。

5、汽车式钻孔机钻孔灌注砼桩、振动碎石桩按设计桩长加25cm，乘以设计截面面积以立方米计算。

6、灰土挤密桩按设计图示尺寸以立方米计算。

7、旋挖法钻孔灌注桩按设计桩长加25cm乘以螺旋外径截面面积以立方米计算。

8、人工挖孔桩⑴空头土方：按设计图示空头尺寸（按孔口至桩顶的高度）以立方米计算。

⑵护壁：按设计图示护壁尺寸自孔口至扩大头（或桩底）以立方米计算。

⑶桩身：按设计图示尺寸（高度自桩顶至桩底）以立方米计算。

⑷入岩：按实际入岩深度以立方米计算。

9、深层搅拌加固地基：⑴喷浆以设计桩长加25cm乘以设计截面面积以立方米计算。

⑵喷粉以设计桩长乘截面面积以立方米计算。

10、钢筋笼按设计图示尺寸以吨计算。

11、凿截桩头按桩的类别以根计算。

12、土层锚杆⑴机械钻锚孔、锚孔注浆按锚孔深度以延长米计算。

⑵锚杆制安量按设计锚杆重量（包括锚杆搭接定位的钢筋用量）计算。

⑶型钢围令安拆量按包括托架在内的重量以吨计算。

钻孔灌注桩基础工程预算（二）引言概述钻孔灌注桩基础工程预算是指通过计算和预估，在项目招标前准确估计工程投资的过程。

预算的编制要考虑到工程实施的技术要求、材料价格、劳动力成本等因素，从而提高工程经济效益和项目质量。

本文将介绍钻孔灌注桩工程预算的具体内容，包括主要预算要素和计算方法。

正文内容一、劳动力成本预算1.人工劳动力投入：根据工程量和技术要求，估算所需人工劳动力数量，并根据人员等级和工作时间计算出人工成本。

2.管理人员成本：包括项目经理、工程师等管理人员的工资和福利费用。

3.基层工人成本：包括技术工、普通工等基层岗位的工资和福利费用。

4.基础设施成本：包括办公室、生活区等基础设施建设所需费用。

5.招募和培训成本：根据实际情况估算招募和培训人员的费用。

二、材料成本预算1.钻孔灌注桩材料：包括水泥、沙子、石子等材料的价格，根据施工方案和设计要求进行估算。

2.钢筋材料：根据设计要求和施工方案，估算钢筋的用量和价格。

3.辅助材料：包括膨胀剂、防水材料等辅助施工材料的价格。

三、设备成本预算1.钻机设备成本：根据项目规模和施工要求，估算所需钻机设备的数量和价格。

2.配件和零部件成本：根据设备的规格和技术要求，估算所需的配件和零部件费用。

3.运输和维修成本：包括设备的运输费用和维修费用。

四、施工过程成本预算1.钻孔过程成本：包括钻孔机械作业、孔壁护结构等成本。

2.灌注过程成本：包括混凝土灌注和振捣成本。

3.围护结构成本：包括围护材料和建造围护结构的成本。

4.动浆过程成本：包括动浆材料和动浆施工的成本。

5.后续工序成本：包括地表修复和项目验收等后续工序的成本。

五、其他成本预算1.设计费用：包括结构设计、施工图设计等设计费用。

2.管理费用：包括施工管理、质量控制等管理费用。

3.税费：根据相关税费政策，估算出项目所需缴纳的税费。

总结钻孔灌注桩基础工程预算是一个复杂的过程，需要综合考虑人工劳动力、材料、设备、施工过程和其他成本因素。

二桩桩基承台计算项目名称_____________日期_____________设计者_____________校对者_____________一、设计依据《建筑地基基础设计规范》 (GB50007-2011)①《混凝土结构设计规范》 (GB50010-2010)②《建筑桩基技术规范》 (JGJ 94－2008)③二、示意图三、计算信息承台类型: 二桩承台计算类型: 验算截面尺寸构件编号: CT-21. 几何参数矩形柱宽bc=400mm 矩形柱高hc=400mm圆桩直径d=400mm承台根部高度H=700mmx方向桩中心距A=1200mm承台边缘至边桩中心距 C=400mm2. 材料信息柱混凝土强度等级: C30 ft_c=1.43N/mm2, fc_c=14.3N/mm2承台混凝土强度等级: C30 ft_b=1.43N/mm2, fc_b=14.3N/mm2桩混凝土强度等级: C25 ft_p=1.27N/mm2, fc_p=11.9N/mm2承台钢筋级别: HRB335 fy=300N/mm2承台箍筋级别: HRB335 fyv=300N/mm2水平分布筋钢筋级别: HRB335 fyh=300N/mm23. 计算信息结构重要性系数: γo=1.0纵筋合力点至近边距离: as=70mm4. 作用在承台顶部荷载基本组合值F=1133.000kNMx=0.000kN*mMy=0.000kN*mVx=0.000kNVy=0.000kN5. 配筋信息水平分布筋直径：16mm，间距：sv=200mm箍筋直径：10mm，间距：sh=100mm受拉筋最小配筋率：ρmin= 0.20%箍筋最小配筋率：ρsvmin= 0.15%水平分布筋最小配筋率：ρshmin= 0.20%箍筋面积：Asv=157mm2水平分布筋面积：Ash=402mm2四、计算参数1. 承台总长 Bx=C+A+C=0.400+1.200+0.400=2.000m2. 承台总宽 By=C+C=0.400+0.400=0.800m3. 承台根部截面有效高度 ho=H-as=0.700-0.070=0.630m4. 圆桩换算截面宽度 bp=0.8*d=0.8*0.400=0.320m五、内力计算1. 各桩编号及定位座标如上图所示:1号桩 (x1=-A/2=-0.600m, y1=0m)2号桩 (x2= A/2=0.600m, y2=0m)2. 各桩净反力设计值, 计算公式:N i=F/n+My*x i/∑x i2+Vx*H*x i/∑x i2【8.5.3-2】①N1=1133.000/2+0.000*(-0.600)/((-0.600)2*2)+0.000*0.700*(-0.600)/((-0.600)2*2) =566.500kNN2=1133.000/2+0.000*0.600/(0.6002*2)+0.000*0.700*0.600/(0.6002*2)=566.500kN六、承台斜截面受剪计算1. 得到承台底面处的最大剪力值V=γo*max(|N1|, |N2|)=566.500kN2. 计算梁截面有效高度和腹板高度ho=H-as=700-70=630mmhw=ho=630mm3. 确定跨高比lo =min(1.15*(A-ls),A)=1200mmlo/H=1200/700=1.714<2.0, 取lo/H=2.000。
