水电厂尾水抽空作业中检修排水系统的应用

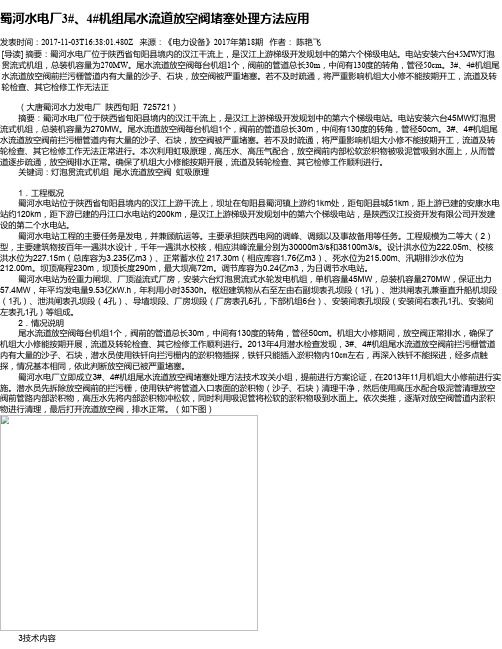

蜀河水电厂3#、4#机组尾水流道放空阀堵塞处理方法应用发表时间：2017-11-03T16:38:01.480Z 来源：《电力设备》2017年第18期作者：陈艳飞[导读] 摘要：蜀河水电厂位于陕西省旬阳县境内的汉江干流上，是汉江上游梯级开发规划中的第六个梯级电站。

电站安装六台45MW灯泡贯流式机组，总装机容量为270MW。

尾水流道放空阀每台机组1个，阀前的管道总长30m，中间有130度的转角，管径50cm。

3#、4#机组尾水流道放空阀前拦污栅管道内有大量的沙子、石块，放空阀被严重堵塞。

若不及时疏通，将严重影响机组大小修不能按期开工，流道及转轮检查、其它检修工作无法正（大唐蜀河水力发电厂陕西旬阳 725721）摘要：蜀河水电厂位于陕西省旬阳县境内的汉江干流上，是汉江上游梯级开发规划中的第六个梯级电站。

电站安装六台45MW灯泡贯流式机组，总装机容量为270MW。

尾水流道放空阀每台机组1个，阀前的管道总长30m，中间有130度的转角，管径50cm。

3#、4#机组尾水流道放空阀前拦污栅管道内有大量的沙子、石块，放空阀被严重堵塞。

若不及时疏通，将严重影响机组大小修不能按期开工，流道及转轮检查、其它检修工作无法正常进行。

本次利用虹吸原理，高压水、高压气配合，放空阀前内部松软淤积物被吸泥管吸到水面上，从而管道逐步疏通，放空阀排水正常。

确保了机组大小修能按期开展，流道及转轮检查、其它检修工作顺利进行。

关键词：灯泡贯流式机组尾水流道放空阀虹吸原理 1．工程概况蜀河水电站位于陕西省旬阳县境内的汉江上游干流上，坝址在旬阳县蜀河镇上游约1km处，距旬阳县城51km，距上游已建的安康水电站约120km，距下游已建的丹江口水电站约200km，是汉江上游梯级开发规划中的第六个梯级电站，是陕西汉江投资开发有限公司开发建设的第二个水电站。

蜀河水电站工程的主要任务是发电，并兼顾航运等。

主要承担陕西电网的调峰、调频以及事故备用等任务。

水电厂尾水抽空作业中检修排水系统的应用水电厂尾水抽空作业是水电厂在进行大修、检修等操作时，为了保证操作安全和设备正常运行，需要将尾水（即厂区内的污水、废水）抽出，进行排空处理的过程。

而其中的检修排水系统是尾水抽空作业中非常重要且必不可少的一环，它的应用可以有效地保障水电厂的正常运行和维护。

检修排水系统能够高效地将尾水从水电厂的池塘、站房、污水池等地抽出，并通过管道系统将其排往污水处理站进行处理。

水电厂厂区内的尾水主要来自于机组内冷却塔、冷却水系统、发电机冷却系统等，其含有较高的温度、压力和污染物浓度。

如果不及时抽出并进行处理，会导致设备受损、设备寿命缩短，甚至影响水电厂的正常运行。

检修排水系统的应用可以帮助水电厂将尾水及时、有效地排出，保证设备和厂区内环境的安全和正常运行。

检修排水系统能够对尾水进行处理，减少污染物的排放。

尾水中含有较高浓度的污染物，如废油、废液等。

如果这些污染物未经处理直接排人环境中，会严重污染周围的土壤和水源，给生态环境造成很大的危害。

而检修排水系统的应用可以通过采用物理、化学或生物等方法对尾水进行处理，减少污染物浓度，达到国家相关的环保要求，并减少对环境的破坏。

检修排水系统的应用还能够提高水电厂的工作效率和安全性。

尾水的抽空作业需要考虑到水位、水流速度、泵站的选址与布置以及管道系统的设计与建设等多个方面的因素，涉及到工程技术的综合应用。

合理使用检修排水系统可以快速、安全地将尾水排空，减少水电厂因尾水抽空作业而产生的停工时间，提高工作效率。

它还能够帮助水电厂实现防洪、防止水压和温度过高等安全措施的目的，保障设备和人员的安全。

浅析小型水电站检修排水系统优化改造摘要：水电站是保障民生的主要内容，小型水电站中的检修排水系统更是提高其运行效率的基础。

相关的技术人员对其中的蛀顶盖排水系统和工作原理等内容进行研究，通过安装调试和加强检修维护等方式对小型水电站检修排水系统进行了优化。

同时，部分研究人员在监控系统LCU采集信号等系统出现，采取措施对这些系统进行优化，为小型水电站的安全运行提供了保障。

关键词：小型水电站；检修排水系统；优化改造由于小型水电站是非碳清洁能源，所以它在实际的发展中不存在资源枯竭等问题，也不会对周围的环境带来影响，是促进我国实施可持续发展战略措施的关键。

但是，小型水电站在运行中，检修排水系统总是会出现故障，为了进一步提高排水效率，对其中的排水系统进行了改造，希望可以促进我国水电事业在社会的持续发展。

一、小型水电站检修排水系统优化的意义如今，随着我国经济不断发展，人们的生活质量也在不断提高，小型水电站是农村人们生活质量的保障。

它作为首位连接梯级工程中的下游电站，能够为人们生活和生产提供更多的资源。

但是，小型水电站检修排水系统在实际的运行中受到一些客观因素的影响，会出现故障。

为了在此背景下，确保小型水电站的整体运行效率，要对其中的排水系统进行优化和设计，可以对取水枢纽和引水隧洞进行优化，主要目的是确保引水系统可以稳定运行。

在新时代背景下，社会对电力的需求也不断增强，以前的小型水电站检修排水系统已经不能满足人们对电能质量的要求了，更不能及时对系统中的废水进行有效排除。

因此，工作人员要认识到对排水系统自动化改造的重要性，在对新建水电站的过程中，要按综合自动化要求对其进行设计。

由于小型水电站大多在偏远山区，工作人员对排水系统定期的检修的力度不够，不能及时发现其中的问题，再加上人工操作的局限性，虽然进行了定时巡回检查，但是由于其过程和记录比较繁杂，大部分检修人员在对小型水电站进行检查的过程中，都没有对排水系统中的问题进行分析。

水电厂尾水抽空作业中检修排水系统的应用随着社会的不断发展，能源的需求日益增加，水电能作为清洁能源得到了广泛的应用和发展。

而为了保证水电站的正常运行，定期的检修保养是必不可少的。

在水电厂的尾水抽空作业中，排水系统的正常运作对于保障检修作业的顺利展开至关重要。

本文将从水电厂尾水抽空作业的背景和目的出发，介绍排水系统在检修作业中的应用，并探讨其在实际应用中的优势和存在的问题，以期对相关行业的从业人员有所启发。

一、水电厂尾水抽空作业的背景和目的水电厂尾水是水电站在利用水资源进行发电后排放的废水，其中含有大量的悬浮物和废渣。

由于水电厂尾水的性质复杂，其中含有的固体颗粒和混浊物质，使得尾水在排空过程中很容易产生堵塞。

在水电厂尾水抽空作业中，排水系统的设计和运作显得尤为重要。

水电厂尾水抽空作业的目的在于清理和疏通尾水排放管道，以便于后续的检修和维护作业进行。

如果尾水排放管道受到堵塞，不仅会影响水电站的正常运行，还会给后续的检修作业带来很大的困难。

在尾水抽空作业中，排水系统的正常运行对于保障整个检修过程的顺利进行至关重要。

二、排水系统在尾水抽空作业中的应用尾水抽空作业中的排水系统通常包括排水管道、水泵设备、排水阀门等组成。

排水管道一般设置在水电厂的尾水排放口附近，通过设置倾斜度和排水总管等措施，将尾水及时地排放到指定的位置。

水泵设备则通过对尾水进行吸入和排出，实现尾水快速排空。

而排水阀门则起到控制排水流量和方向的作用，保证排水的准确和顺畅。

在尾水抽空作业中，排水系统的应用不仅可以实现尾水的快速排空，还可以对排放管道进行疏通和清理，保证后续的检修作业可以顺利进行。

排水系统还可以对尾水进行处理和过滤，减少排放过程中对环境的污染。

排水系统在尾水抽空作业中的应用具有非常重要的意义。

三、排水系统在实际应用中的优势和存在的问题排水系统在实际应用中也存在一些问题。

由于水电厂尾水的性质复杂，其中含有大量的悬浮物和固体颗粒等，使得排水系统的排水管道很容易受到堵塞。

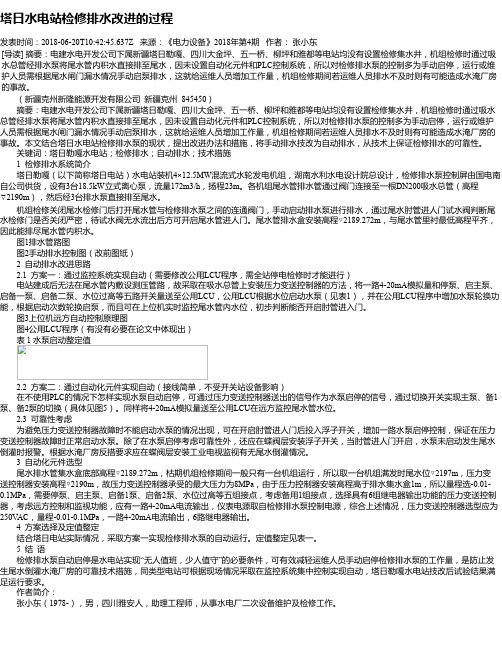

塔日水电站检修排水改进的过程发表时间：2018-06-20T10:42:45.637Z 来源：《电力设备》2018年第4期作者：张小东[导读] 摘要：电建水电开发公司下属新疆塔日勒嘎、四川大金坪、五一桥、柳坪和雅都等电站均没有设置检修集水井，机组检修时通过吸水总管经排水泵将尾水管内积水直接排至尾水，因未设置自动化元件和PLC控制系统，所以对检修排水泵的控制多为手动启停，运行或维护人员需根据尾水闸门漏水情况手动启泵排水，这就给运维人员增加工作量，机组检修期间若运维人员排水不及时则有可能造成水淹厂房的事故。

（新疆克州新隆能源开发有限公司新疆克州 845450）摘要：电建水电开发公司下属新疆塔日勒嘎、四川大金坪、五一桥、柳坪和雅都等电站均没有设置检修集水井，机组检修时通过吸水总管经排水泵将尾水管内积水直接排至尾水，因未设置自动化元件和PLC控制系统，所以对检修排水泵的控制多为手动启停，运行或维护人员需根据尾水闸门漏水情况手动启泵排水，这就给运维人员增加工作量，机组检修期间若运维人员排水不及时则有可能造成水淹厂房的事故。

本文结合塔日水电站检修排水泵的现状，提出改进办法和措施，将手动排水技改为自动排水，从技术上保证检修排水的可靠性。

关键词：塔日勒嘎水电站；检修排水；自动排水；技术措施1 检修排水系统简介塔日勒嘎（以下简称塔日电站）水电站装机4×12.5MW混流式水轮发电机组，湖南水利水电设计院总设计，检修排水泵控制屏由国电南自公司供货，设有3台18.5kW立式离心泵，流量172m3/h，扬程23m。

各机组尾水管排水管通过阀门连接至一根DN200吸水总管（高程▽2190m），然后经3台排水泵直接排至尾水。

机组检修关闭尾水检修门后打开尾水管与检修排水泵之间的连通阀门，手动启动排水泵进行排水，通过尾水肘管进人门试水阀判断尾水检修门是否关闭严密，待试水阀无水流出后方可开启尾水管进人门。

尾水管排水盒安装高程▽2189.272m，与尾水管里衬最低高程平齐，因此能排尽尾水管内积水。
