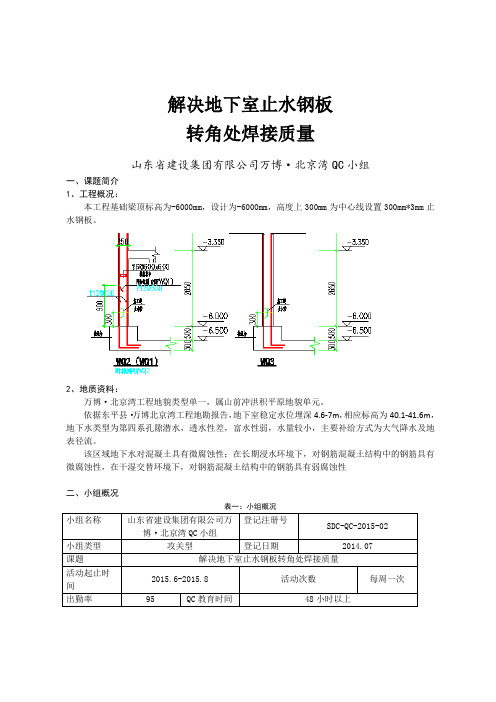

解决地下室止水钢板转角处焊接质量山东省建设集团有限公司万博·北京湾QC小组一、课题简介1、工程概况：本工程基础梁顶标高为-6000mm，设计为-6000mm，高度上300mm为中心线设置300mm*3mm止水钢板。
2、地质资料：万博·北京湾工程地貌类型单一，属山前冲洪积平原地貌单元。
依据东平县·万博北京湾工程地勘报告，地下室稳定水位埋深4.6-7m，相应标高为40.1-41.6m，地下水类型为第四系孔隙潜水，透水性差，富水性弱，水量较小，主要补给方式为大气降水及地表径流。
该区域地下水对混凝土具有微腐蚀性；在长期浸水环境下，对钢筋混凝土结构中的钢筋具有微腐蚀性，在干湿交替环境下，对钢筋混凝土结构中的钢筋具有弱腐蚀性二、小组概况表一：小组概况小组名称山东省建设集团有限公司万博·北京湾QC小组登记注册号SDC-QC-2015-02小组类型攻关型登记日期2014.07课题解决地下室止水钢板转角处焊接质量活动起止时间2015.6-2015.8 活动次数每周一次出勤率95 QC教育时间48小时以上表二：小组成员姓名性别年龄学历职务组内分工齐红强男28 本科组长方案策划宋瑞杰男35 本科副组长监督指导谢兴坤男27 本科组员方案策划梁华超男32 专科组员监督指导陈谭男26 专科组员组织实施孙伟男26 专科组员质量检查三、选题理由发起原因：如何降低止水钢板墙体转角处透水几率。
现阶段施工工艺不能高效保证转角处焊接质量，增大了该处透水几率，未得到施工方的重视。
选定课题：解决地下室止水钢板转角处焊接质量。
四、现况调查QC小组成立之后开会总结历年来小组成员施工项目该课题部位经验做法。
表三：现状调查工艺名称时间跨度项目数量（个）墙面处透水项目数量阴阳角处透水项目数量阴阳角透水比重（%）丁字形焊接2005年-2015年18 2 7 38.97字型焊接2005年-2015年14 1 6 42.9整钢板弯折2005年-2015年0 0 0 0统计得出10年间转角墙处施工工艺一直未得到改进，且项目地下室阴阳角处为发生质量事故的症结所在（所有项目阴阳角附加层基本一致做法）。
提高防水卷材一次性铺贴质量中铁十四局集团五公司长株潭城际铁路项目部QC小组一、工程概况理工大学特大桥和南塘特大桥全长8021.3m，包括231孔简支梁，10联连续梁。
挡渣墙内侧桥面防水层由防水卷材、附加层和混凝土保护层构成。
防水卷材采用L类氯化聚乙烯防水卷材，该卷材双面热融无纺纤维布，厚度为 1.8mm，防水卷材铺至挡砟墙根部，在防水卷材及附加层中间开孔，剪成多个三角形，紧贴泄水管口下内壁，附加层卷材宜选用厚0.5mm，长宽400×350mm。
防水卷材采用水泥基粘结剂粘贴，粘结剂涂刮厚度为1.2-1.5mm。
保护层为填加纤维的C40细石混凝土组成，厚度60mm；两座特大桥总施工防水卷材的总面积为72191.601㎡。
为方便现场施工在卷材定制时采用定型尺寸，32.6m简支梁卷材采用32.6m×2.33m,24.6m简支梁卷材采用24.6m×2.33m。
桥梁横向采用4幅卷材，卷材间横向搭接宽度≥80mm。
定型尺寸的防水卷材在施工时可避免切割减少卷材的搭接次数，方便现场材料管理，提高卷材的使用率，防止浪费。
普通防水板桥面用防水卷材二、QC 小组情况小组简介 （表一）制表：陈肖 制表日期：2015年6月1日小组名称 中铁十四局五公司长株潭项目部QC 小组 成立日期 2015年1月注册日期2015年1月 小组注册号14G/5-2015-CZT 课题名称 提高防水卷材一次性铺贴质量课题类型 现场型 注册日期 2015年1月课题注册编号 14G/5-2015-CZT-01活动时间 2015年6月至2015年7月 小组人数 10人序号 姓名 年龄 学历 组内职务 岗位 TQC 教育时间 组内分工 1 肖彬 34 硕士 组 长 总工 200 全面控制 2 孔令山 34 本科 副组长 副总工 210 现场管理 3 韩朋松 32 本科 副组长 副总工 190 质量管理 4 陈肖 28 本科 副组长 工程部长 190 技术管理 5 张明博 31 本科 组员 安质部长 180 质量检查 6 黄伟 30 本科 组员 工程部副部长 180 现场技术管理 7 石慧 32 专科 组员 试验室主任 140 试验控制 8 黄中清 40 高中 组员 防水卷材班组班长90 防水卷材铺贴 9 周小峰 36 高中 组员 工人 80 防水卷材铺贴 10黄龙清45 高中 组员 工人 80 防水卷材铺贴平 均34150圆饼图三、选题理由选题理由确认图 （图二）提高防水卷材一次性铺贴质量。

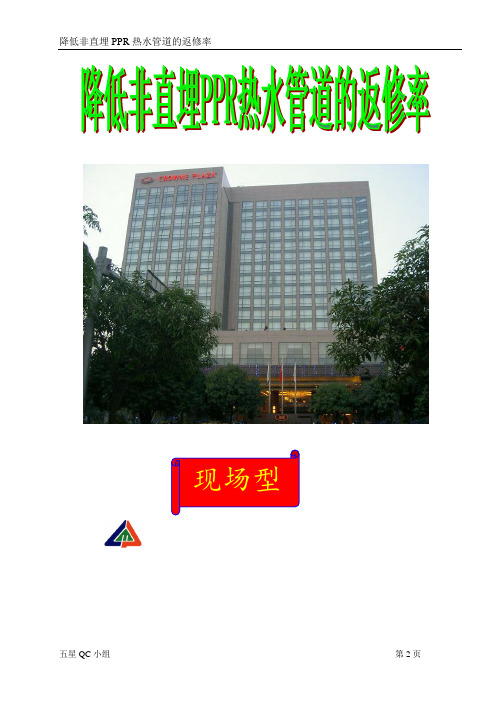

现场型降低非直埋PPR热水管道的返修率五星QC小组一、工程概况1、中山大信新都汇——皇冠假日酒店是一个五星级宾馆，总建筑面积为35619m2，建筑高度67米，地下一层，地上十七层，裙楼一至五层为酒店配套设施，六至十七层为酒店客房。
该工程热水系统除了天面全热回收冷水机组与热水箱连接部分为DN150的紫铜管外，其它热水管道均采用公称外径≤dn110mmPPR热水管道，承插式热熔连接。
PPR热水管道除卫生间内各用水点的支管直埋安装外，其它大部分主管安装于管道井或天花内。
2、管道安装程序如下：量度尺寸材料进场管道安装支架开料管道开料支架制作安装水压试验管道保温管道冲洗热水试运行系统验收二、小组概况QC小组简介制表人：李振斌日期：2007年12月25日三、选题理由1、本工程为五星级酒店，需保证客房热水24小时正常供应，过多的返修将会影响酒店的正常营业，业主要求我司确保安装质量，把返修现象降到最低。
2、在本项目部施工的中山大信商场机电安装工程中，非直埋PPR热水管道的返修率为8.2点/km，浪费了大量的物力、人力。
3、公司工程部对本工程非常重视，要求项目部要认真总结中山大信商场机电安装工程的经验教训，找出问题的根源，把非直埋PPR热水管道的返修率降低为3.5点/km。
4、安装于天花内的PPR热水管道维修难度较高，同时维修时需破坏热水管道保温层、防护层，有的甚至要破坏天花，维修费用较高。
因此，我们QC小组选择了“降低非直埋PPR热水管道的返修率”为课题进行活动。
四、现状调查1、QC小组对中山大信商场工程热水系统非直埋PPR热水管道（约2560米）的返修点进行调查，返修点合计21处，管网的返修率为21÷2560×1000≈8.2点/km。
2、QC小组对中山大信商场工程中热水系统不同类型的漏水点进行分析：漏水点调查表调查人：陈明款制表人：谢玉金期：2007年12月26日根据调查表，绘制出排列图：频数（点）累极百分比（%）绘图人：李振斌日期：2007年12月26日结论：从排列图可以看出，熔接口漏水占71.43％是造成非直埋PPR热水管返修率高的主要因素。
提高焊接质量，降低重焊率马钢股份公司第四钢轧总厂连退分厂入口段QC小组二〇一〇年11月10日提高焊接质量，降低重焊率一、小组概况小组成立：我们连退分厂入口段QC活动小组由分厂厂长、区域工程师、作业长、入口主操及操作等组成。
小组紧密围绕着入口区域在实际生产运行中出现的问题作为开展活动的课题，以提高焊接质量，降低重焊率为目标。
小组自2月份成立以来，每月坚持活动，至2010年10月底，小组活动共9次。
二、选题理由焊机是连退线的重要的生产设备，是连退线的生产瓶颈，因此焊机焊接成功率，直接影响连退线的产量、质量。
焊接失败会导致重焊，易造成炉子段就要降速，降温，从而减少连退的产量，产生二级品和可利用材，更增加了断带的风险，因此为了更好的提高质量发挥产能，所以我们把优化操作，减少焊机重焊次数做为我们的攻关课题三、现状调查表2图1根据2009年下半年的统计可以看出，除9月和11月的重焊率较低外，重焊率均保持在一个较高的水平上，对生产的稳定顺行、质量的提高、产能的释放均有不同程度的影响。
为了使生产线稳定顺行，提高产品质量及进一步释放产能，我们把提高焊接质量，降低重焊率作为我们的本次活动课题。
四、确定目标我们确定把重焊率降低到1‰以内,理由是：1.根据2009年下半年的统计可以看出，总的趋势是逐步下降的，尤其是9月和11月份的重焊率均在1‰的水平以下。
2.焊接参数数据库有许多尚未完善。
3.操作工的操作技能还有提升的空间。
4.设备运行状态可以更加完善。
基于以上4条理由，小组成员一致认为重焊率1‰的目标经过大家努力去做,是能够实现。
五、要因分析运用因果图对重焊率过高的原因进行分析，大家集思广益，找出影响重焊率的各类因素如下图：针对产生的诸多因素，进行分析，找出关键因素4条，分别是：1.设备故障发现、处理不及时。
在设备故障不能在第一时间进行处理造成重焊的时间过长造成工艺段降速甚至停机。
其次各班之间缺少交流与培训，一些比较好的处理常见设备故障的方法不能做到人人都会。
探索降低返修率的对策和措施摘要：本文针对作业施工降低油井返修率，我们认为首先应从优化设计方面着手，减少设计缺陷，降低地层因素、井筒因素对油井生产寿命的影响，其次把好管材、施工质量关，确保下井工具、管材质量，从而延长油井免修期，降低作业返修率。
关键词：返修率优化设计施工质量延长免修期油井出现的腐蚀、偏磨、出砂、结蜡以及管杆组合不合理造成的管杆疲劳断等因素中，最主要的原因就是施工设计不合理，因此合理组织，优化设计，才是这些问题的关键。
一、精心组织，优化设计1、先查找井史，充分掌握施工井的基本情况。
接到油井设计后，要充分了解施工井的生产情况、油层情况、埋没深度、油套压力、泵挂深度、管杆组合、原油性质等基本数据；分析以前在施工中遇到的问题，解决的措施，更换管杆等井史情况，以及本次作业上修的原因，现场落实情况等。
2、集思广益，加大反馈力度。
在充分了解井史的基础上，组织采油队、采油矿技术人员和骨干，结合油井地质、工艺设计要求，分析本次作业施工可能碰到的问题，以及解决的措施，形成施工方案，同时加大施工中的反馈力度，及时把工作中的问题反映到上级，以便提供决策。
3、落实方案，合理设计。
在讨论之后，由工程技术人员综合大家的意见，写出详细、合理的作业施工设计，组织生产，并对施工中碰到的问题，及时请示相关机构，然后变更设计，达到优化设计的目的。
我们针对地层、井筒因素的影响，制定了比较合理的设计方案，为相应施工打好了基础。
二、严把管材、工具质量1、把好原井管杆质量关。
在施工中，我们对偏磨、腐蚀严重，有砂眼、裂缝的油管，都要求作业队更换，采油队在现场落实之后，决定更换与否，并签字认可，作业队、采油队对不更换的管杆质量均负一定责任，从而分清了原井管杆的质量责任。
2、把好更换管杆关。
在采油队同意更换后，作业队要做好现场接收更换的管杆质量验收，查看管杆是否存在偏磨、腐蚀严重，是否有裂缝、砂眼，丝扣是否完好，管内是否畅通无阻，管杆是否弯曲变形等，和准备大队做好现场交接，并按设计要求下到相应位置，便于分清责任。
降低海上塑料排水板打插回带率小组名称：XX分公司XX港经理部排水板施工QC小组小组所在单位：XX分公司XX港经理部降低海上塑料排水板打插回带率——XX分公司XX港经理部排水板施工QC小组一、工程概况为了尽快实现XX港30万吨航道工程，砂被+塑料排水板+充填袋围堤形式在XX 港围堤施工中开始出现，本工程塑料排水板全部采用水上施工，合同总量2259631m，分布在南护岸S0+000~S2+241，正方形布置，断面方向中间21-23m范围内按1m正方形布置，两侧按1.2m正方形布置，排水板长4m~24m。
典型断面图如下：典型断面图塑料排水板工作原理：塑料排水板实物图二、小组概况QC小组概况表制表：XX 制表：2010年6月1日三、选择课题选题理由制图：XX 2010年6月10日四、现状调查1、现场问题调查我公司2009年XX码头后方堆场软基处理中塑料排水板施工，总长度为30万米，回带率为5%，针对回带问题我们经过查阅当时相关施工记录及施工原始资料进行分析，调查结果如下：海上塑料排水板回带问题调查表序号影响因素频数（处）频率（%）累计频率（%）1 排水板未插入硬土层2641.9441.942 套管内压力小2032.2674.23 未及时覆盖沙层812.987.14 排水板外露长度过长4 6.4593.555 其他4 6.45100合计62 100 100 调查：XX 记录时间：2010年6月11日排水板回带排列图制图：XX 编制日期：2010年6月11日2、现场调查分析：（1）通过排列图，我们找出了影响排水板回带率的主要症结所在，可以看出“排水板未插入硬土层”和“套管内压力小”，是影响排水板回带率的主要问题。
（2）排水板施工规范要求回带率不超过5%，同水平比较，我公司XX码头后方堆场排水板施工回带率为5%，本着持续改进、不断提高的理念，我们认为排水板回带率还有降低的空间。
（3）排列图中“排水板未插入硬土层”和“套管内压力小”这两个主要问题的累计频率达到74.2%，如果我们把这两个问题解决50%以上，那么我们的目标可以提高74.2%×50%×(0%-5%)=-1.86%，从而使排水板回带率降低到3.14%。
中铁八局集团市政工程有限公司提高隧道防水板一次性安装合格率发布人：付宗军工程概况目录 小组概况选题理由活动计划 现状调查目标确定 要因确认 制定对策 对策实施 效果检查及总结 巩固措施 1 2 3 45 67 8 9 10 11 12 原因分析工程概况•贵广高速铁路是西南地区连接沿海的客运大通道，全长857公里，其中桥隧占了线路很大的比重，其中隧道共209个，总长度456.002公里，仅隧道就超过全长一半，达到53.2%，而由我项目部承建的大丰1#隧道，是从贵阳北站始发经过的第一个隧道，全长480米，该地区雨季时间长，且雨量大，地表植被发育，极易渗水，加之地下水极其丰富，岩体较破碎，涌水，泥涌风险等级较高。
小组概况小组名称贵广引入贵阳枢纽市政项目QC小组课题名称提高隧道防水板一次安装成功率成立时间2014年1月课题类型现场型注册编号szgs-2014-1活动时间2014年1月-2013年4月活动频率0.6月/次，小组成员8人小组成员QC小组成员简介序号姓名性别年龄文化程度接受QC教育时间组内职务组内分工1姚召钦男35本科96h组长全面负责2郑瑜男30本科96h副组长技术管理3陈锡德男45本科72h组员质量控制4李国兵男28本科72h组员现场技术管理5付宗军男25本科72h组员现场质量管理6杨勇男27本科72h组员试验负责7韩林女25本科72h组员资料收集8秦磊男25本科72h组员测量选题理由1.业主高要求；2.防水施工对隧道的建造和运营的影响；“提高隧道防水板一次性安装合格率”P 计划内容时间 负责人 2013年6月 2013年7月 2013年8月 2013年9月～11月 2013年12月 2013年1月 P 设定课题采用：数据分析、折线图 邓存俊、韩林 设定目标 采用：柱状图邓存俊 目标可行性分析 采用：表格统计、排列图郑瑜、赵官刚 原因分析 采用:关联图、表格统计郑瑜、赵官刚 要因确认 采用：表格统计郑瑜、赵官刚 制定对策采用：表格统计 付宗军 D实施对策 采用：图片、表格、CAD 示意图 李国兵、韩林 C效果检查 采用：图片、排列图、表格、柱状图 李国兵、韩林 效益分析 采用：图片、表格 李国兵、韩林 A 巩固措施采用：表格 付宗军 总结打算 采用：表格、雷达图 付宗军活动计划现状调查统计里程范围D1K3+090～120D1K3+120～150D1K3+150～180D1K3+180～210D1K3+210～240D1K3+240～270总数隧道土工布防水板安装抽检点数（个）807880827690486一次不合格数（个）816119141674一次合格数（个）726269736274412一次不合格率（%）1.2 7.7 3.72.4 5.3 5.6 4.3一次合格率（%）90.0 79.5 86.3 89.0 81.6 82.2 84.8序号项目名称 不合格 点 不合格率（%） 1防水板焊接不合格 36 48.6 2成品保护不完善 30 40.5 3其他 4 5.4 4放水板不合格 2 2.7 5 初支处理不合格 2 2.7 合计 74 100.0防水板一次安装不合格点分类统计表 序号 项目名称 频次（次） 累计频率 频率累计（%） 1 防水板焊接不合格 36 36 48.6 2 成品保护不及时 30 66 89.2 3 其他 4 70 94.6 4 放水板不合格 2 72 97.3 5 初支处理不合格2 74 100.0 合计 74 防水板一次安装不合格点频率统计表目标确定1、确定目标业主对该隧道防水施工合格率要求很高，综合考虑工程现状及项目部现有技术和资源等因素，本QC小组把防水板一次安装合格率从84.8%提高到94%，保证防水施工中第一道关卡合格率，从而达到一级防水的要求。
运用QC方法提高防水卷材铺贴一次交验合格率一、工程概况苏州科技园纳米技术孵化基地工程，位于星华街东、金鸡湖达到北，建总总面积116631㎡，地下一层底商5~22层。
主体结构为框架结构，地下室采用卷材防水。
建设单位：苏州工业园区科技发展有限公司设计单位：苏州工业园区设计研究院有限公司监理单位：苏州工业园区建设监理有限公司总包单位：通州建总集团有限公司二、选题理由1、项目部确立建精品工程目标；项目质量目标“姑苏杯”，争创“扬子杯”；2、防水卷材铺贴施工质量差，给结构防水带来很大的隐患，作为地下室第一道防水措施，应挺高其施工质量。
三、QC小组简介1、小组概况QC小组名称提高防水卷材铺贴一次交验合格率QC小组小组成立日期2012年4月5日QC小组类型问题解决型QC小组人数8人课题活动期限2012年4月5日～2012年8月3日课题登记日期2012年4月6日小组培训情况QC小组成员均接受TQC知识培训45课时以上2、组员简介序号姓名性别年龄职称职务组内职务1 张百胜男37 工程师项目工程师组长2 朱新美男45 助理工程师技术员副组长3 沈汉江男51 技术员施工员组员4 周建新男42 技术员施工员组员5 葛晓谦男43 技术员施工员组员6 张春雷男26 技术员施工员组员7 李炳涛男32 技术员专业施工队长组员8 张晓锋男32 技术员资料员组员四、活动制度1、建立健全项目部质量管理体系，明确管理职责，严格执行标准、规范以及集团公司有关质量管理的相关要求。
2、认真开展“班组自检”、“交接检”、“专检”的三检制度，对不符合质量标准的部位返工整改。
3、质量问题做到“三不放过”：没有查明原因的不放过、没有追究到当事人和领导责任的不放过、没有制定出完整的整改措施的不放过。
4、每周活动不少于一次，组织人员对防水卷材铺贴情况进行专项检查，查出的问题要及时解决。
五、PDCA循环（一）、P阶段1、现状调查本QC小组对本公司承接的另外一处工程防水卷材施工质量影响一次交验合格率的问题统计如下：序号缺陷项不良点不良点累计不良率（%）不良率累计（%）1 卷材粘贴不牢183 183 75.0 752 卷材破损22 205 9.0 843 气泡14 219 5.7 89.74 搭接长度不够11 230 4.5 94.25 桩头渗水 5 235 2.1 96.36 阴阳角、后浇带未有附加层5 240 2.1 98.47 其它 4 244 1.6 100.0形成缺陷排列图如下：2、目标确定为了建精品工程，创公司品牌，QC小组制定目标：防水卷材铺贴一次交验合格率达92%。
QC成果报告书课题名称：降低防水板热熔垫圈焊接返工率中铁X局集团第X建设有限公司大临铁路DLZQ-4标项目部QC小组目录一、工程概况 (1)二、QC小组概况 (1)三、选题理由 (3)四、现状调查 (3)五、目标设定 (4)六、原因分析 (5)七、要因确定 (5)八、对策制定 (8)九、对策实施 (8)十、效果检查 (9)十一、巩固措施 (11)十二、总结及今后打算 (11)降低防水板热熔垫圈焊接返工率一、工程概况新建大理至临沧铁路站前Ⅳ标项目部管段里程DK127+989～DK137+845，正线全长9.745km，共需要防水板约214390㎡，热熔垫圈约227383个。
隧道衬砌防水板采用射钉将热熔垫圈固定在初支面上，其固定点的间距可根据初支面平整情况确定，拱部宜为0.5～0.8m，边墙宜为0.8～1.0m，呈梅花型布置。
局部凹凸较大时，应在凹处加密固定点，使防水板与初支面密贴。
通过采用电磁焊机焊接热熔垫圈，避免因焊点温度过高导致防水板焊穿或因焊点温度不足导致脱焊的情况发生，提高施工效率，降低返工率的目的。
二、QC小组概况中铁X局集团第X建设有限公司大临项目部QC小组成立于2017年9月10日，选择《降低防水板热熔垫圈焊接返工率》作为攻关课题。
本QC小组在该课题攻关活动过程中，充分运用全面质量管理方法，按照PDCA循环的方式，坚持每月活动2～3次，共计活动9次，活动情况见活动记录本。
小组成员共9人，由工区长、总工程师、架子队长、工程部长、技术员、安全员、质检员、试验员、工班长组成。
小组成员平均年龄30岁，施工技术管理和攻关能力强，人员搭配合理。
表2-1 QC小组成员概况统计表活动及成效本课题选定以来，坚持每月活动二到三次并有记录，小组成员平均年龄29岁，全部接受QC相关教育，出勤率100%。
通过QC活动的进行，项目部成员对质量管理有了更高的认识，熟悉并掌握了工程施工中质量通病的防治措施，使项目部的质量管理水平得到很大提高。
材料撰写人孙兵制表人：李红涛复核：孙兵日期：2017年9月10日表2-2 QC小组活动制度序号项目内容备注1 小组活动频率2～3次/月，并做好活动记录。
2 小组成员出勤率组员出勤率达到100%。
3 组员TQC培训时间组员接受培训时间累计达到72小时。
4 小组活动宗旨改进质量，降低消耗，提高经济效益5 小组活动程序遵循PDCA循环的方式开展活动。
6 活动落实制度责任到人，活动每个环节由专人负责。
7 活动总结方式采取成果现场评分和小组日常活动评价相结合，坚持以活动评价为主的原则。
制表人：李红涛复核：孙兵日期：2017年9月10日表2-3 QC小组活动计划表制表人：李红涛复核：孙兵日期：2017年12月2日表4-1 防水板热熔垫圈焊接质量统计表序号问题类型检查频数(处)返工频数（处）返工率(%)热熔垫圈焊接返工率(%)1 防水板焊穿953 54 5.78.52 热熔垫圈脱焊953 17 1.83 防水板空鼓953 7 0.74 防水板脱空953 3 0.3表4-2 防水板热熔垫圈焊接质量问题统计表序号问题类型返工频数（处）频率(%)累计频率(%)质量需求施工现状进度要求铁路隧道施工质量成为各界关注的重点，隧道渗漏水是隧道施工质量通病的主要内容，防水板施工质量尤为关键，防水板密贴、完整又是防水施工的重要内容，因此保证热熔垫圈焊接质量更是重中之重。
经统计，本项目隧道工程防水板热熔垫圈焊接返工率达到8.5%，不仅增加了成本，降低施工工效，且防水质量存在隐患。
防水板挂设是衬砌施工的重要工序，提高防水板挂设效率，降低返工率直接影响衬砌施工进度。
降低防水板热熔垫圈焊接返工率选定课题返工率8.5%根据上述质量问题统计表，绘制防水板热熔垫圈焊接质量问题排列图，详见图4-1。
图4-1 防水板热熔垫圈焊接质量问题排列图20406080100频数（处）累计频率（%）防水板焊穿热熔垫圈脱焊防水板空鼓防水板脱空制图人： 复核： 日期：2017年9月25日 结论：从排列图中可以看出，影响防水板热熔垫圈焊接质量的主要因素是防水板焊穿。
五、目标设定根据现状调查可知，防水板热熔垫圈焊接质量主要问题防水板焊穿的累计频率达到66.7%，将该问题解决80%，止水带焊接返工率降低至4%。
因此，小组将活动目标定为：将防水板热熔垫圈返工率降低到4%。
制图人：复核：日期：2017年9月27日六、原因分析本QC小组于2017年9月27日对防水板热熔垫圈焊穿防水板的主要因素进行分析，并广泛收集听取了隧道防排水施工班组作业人员、质检员、试验员及技术人员的意见，最后小组从人、机、料、法、环、测等六个方面原因进行了总结，并绘出下例因果分析图。
图6-1 热熔垫圈焊接焊穿防水板因果分析图制图人：李红涛复核：孙兵日期：2017年9月27日七、要因确定小组从因果分析图中查出了6个末端因素，经过QC小组成员集体讨论分析，调查验证，并制定要因确定计划，详见表7-1。
序号项目末端因素确认内容确认方法标准负责人完成日期表7-1 要因确认计划表制图人：李红涛 复核：孙兵 日期：2017年10月2日 要因确认一：人员未经过培训 确认方法 查阅资料责任人李红涛完成时间2017.10.6确认内容作业人员是否经过培训。
确认过程2017年10月6日，组员李红涛 查阅各隧道工点衬砌施工班组培训记录，作业人员培训覆盖率及考核合格 率均为100%。
确认结果 防水板施工作业人员全部参加技术培训且考核合格。
确认结论 人员操作不熟练不是要因。
要因确认二：超声波焊机焊点面积过小，超声波焊机输出温度不稳定。
确认方法现场检查责任人孙兵完成时间2017.10.81 人 未经过培训 作业人员是否经过培训 查阅资料 人员进行培训并考核合格 李红涛 2017.10.72 机 超声波焊机焊点面积过小 超声波焊接焊点面积是否过小，温度输出是否稳定 现场检查焊接面是否饱满，是否有温度过高熔透防水板 赵强 张军 汪爽 徐斌 2017.10.8超声波焊机输出温度不稳定 3料 热熔垫圈与防水板熔点不匹配 热熔垫圈与防水板熔点是否一致 现场验证 热熔垫圈与防水板熔点一致 王涛 2017.10.8 4法焊接温度不当焊接温度是否合适现场检查 焊接牢固且无熔透现象 雷德才 2017.10.9 焊接时间不当 焊接时间是否为5秒 现场检查 焊接时间5秒雷德才2014.10.94 焊点位置选择不当每个热熔垫圈焊点数量是否满足要求现场检查每个热熔垫圈焊点数量4处雷德才 2017.10.95 环施工环境差，高空作业局限性大 施工环境是否适宜人员施工作业 现场调查 施工环境适合施工作业李红涛 2017.10.86 测 质量检查不到位质检资料是否齐全 查阅资料质检资料齐全 赵强张军 汪爽 徐斌2017.10.8要因确认四：焊点温度、时间控制不当，焊点位置选择不当。
要因确认五：施工环境差，高空作业局限性大。
确认结论施工环境差、高空作业局限性大不是要因。
要因确认六：施工质量检查不到位。
通过QC小组成员现场检查分析，确定出以下2个末端因素为热熔垫圈焊穿防水板的主要原因：一、超声波焊机焊点面积过小、温度输出不稳定。
二、热熔垫圈与防水板熔点不匹配。
八、对策制定通过QC小组活动，确认出上述两个要因，并对每一个要因制定相应的对策，详见表8-1。
表8-1 对策表制表人：李红涛复核：孙兵日期：2017年10月15日九、对策实施对策实施一：超声波焊机更换为电磁焊机。
采取措施：由QC小组成员王涛负责采购电磁焊机，组员孙兵在现场进行电磁焊机焊接工艺试验，并形成工艺总结，确定电磁焊机焊接最佳温度与时间。
对作业工人进行技术培训及交底。
对策实施效果：通过电磁焊机工艺试验，热熔垫圈整个焊接面与防水板焊接牢固，防水板与热熔垫圈焊接饱满、牢固，且未发生焊穿、脱焊等情况，对策实施达到了预期效果。
电磁焊机电磁焊焊接效果图对策实施二：更换与防水板熔点一致的热熔垫圈采取措施：由QC小组成员王涛采购与电磁焊机匹配的热熔垫圈，现场分别做热熔垫圈、防水板熔点试验，选择与防水板熔点一致的热熔垫圈。
对策实施效果：防水板与热熔垫圈熔点一致，每块热熔垫圈焊接时间为4秒，大大缩短了焊接时间，对策实施达到了预期效果。
十、效果检查（1）产品提高通过本次活动，QC小组针对防水板热熔垫圈焊接质量问题原因分析和对策实施，有效降低了防水板热熔垫圈焊接返工率，在2017年12月份业主组织的达标创优检查中，得到了充分的肯定。
图10-1 防水板热熔垫圈焊接效果图小组对控制措施实施后完成的茂兰隧道进口、茂兰隧道横洞、茂兰隧道出口、中村隧道进口及中村隧道出口防水板热熔垫圈焊接质量进行检查，热熔垫圈焊接返工率统计情况见表10-1。
表10-1 防水板热熔垫圈焊接返工率制表人：李红涛复核：孙兵日期：2017年11月10日防水板热熔垫圈焊接返工率柱状图见图10-2。
图10-2防水板热熔垫圈焊接返工率柱状图制图人：李红涛复核：孙兵日期：2017年11月10日根据柱状图来看，采取各种控制措施后，本项目隧道工程防水板热熔垫圈焊接返工率控制在3.5%，此次活动目标完成。
（2）经济效益根据现场实际情况，隧道防水板热熔垫圈焊接每板衬砌约280个，每板衬砌防水板热熔垫圈焊接人工、材料费约1300元。
通过本次QC课题研究，本项目部隧道总长度9745米，衬砌一次浇筑12m，同时考虑本次QC活动费用5000元，预计可减少施工成本费用为：9745÷12×（8.5%－3.5%）×1300－5500=47285元。
（3）技术效益防水板施工质量是隧道工程施工的重要环节。
降低防水板热熔垫圈焊接返工率可有效保证隧道防排水效果，避免铁路运营后因隧道衬砌出现渗漏水现象造成返工。
通过本次活动，小组成员及作业人员更加熟练掌握电磁焊机焊接工艺技术，为项目部在隧道防排水工程施工方面积累了丰富的经验，提高了项目部施工技术管理经验。
同时通过活动开展提高防水板施工质量，取得良好的技术效益。
（4）社会效益通过开展本次活动，提高了隧道防水板热熔垫圈焊接质量，有效保证隧道防排水效果，确保铁路运营安全。
为本工程项目争先创优奠定了基础，为企业赢得了良好的社会效益。
十一、巩固措施（1）通过本次QC课题攻关，积累了丰富的防水板热熔垫圈焊接的经验，极大地提高了防水板焊接质量，为今后防水板焊接施工奠定了坚实的基础。
（2）继续坚持采用全面质量管理方法，持续改进施工工艺和方法，不断提高本项目施工工艺水平，确保本项目隧道工程施工实体质量。
（3）总结经验，巩固成绩。
在今后施工过程中，要坚“质量第一”的方针，把取得成效的工作予以标准化、常态化，推广指导施工。
十二、总结及今后打算（1）活动总结本次QC活动中，通过小组成员不断探索达到了预期效果，充分的发挥了个人的积极能动性，让我们体会到了PDCA循环对保证施工质量的重要性和实用性。
