隧道衬砌标准化工艺及技术要求

隧道衬砌标准化施工措施1.仰拱施工（1）仰拱开挖洞身仰拱开挖时，采用控制周边眼外插角度的办法，确保开挖平顺，严禁仰拱欠挖；爆破之后要求基底清理干净，必须无虚渣、无积水。

（2）五线上墙为有效控制水平施工缝位置、仰拱钢筋和盲管位置，在边墙初支表面上测量放样“五线”（即：仰拱混凝土顶面标高线、仰拱钢筋搭接上下线、纵向和环向盲管线），并用红线明显标记（包括接地钢筋位置），为仰拱及后续防排水及衬砌施工提供控制依据。

仰拱钢筋安装时分别自施工缝截面环向延伸固定长度，且仰拱内外环向钢筋在隧道环向、纵向均长短相间布置。

环向盲管线根据设计要求，一般地段每组台车设置一道；岩溶发育地段需加密设置。

如图 1.1 所示。

图 1.1 仰拱五线上墙（3）仰拱钢筋预弯及定位采用自制仰拱钢筋预弯机对仰拱钢筋进行预弯，利用液压千斤顶调节弧度大小，保证成型质量。

如图1.2 所示。

图 1.2 仰拱钢筋预弯平台安装仰拱钢筋时由测量定位（共九条：中间 1条，两侧位置各 4 条），确保钢筋间间距、排距和弧的准确。

仰拱钢筋安装时必须使用钢筋卡，使钢筋间距均匀。

钢筋卡距可用角钢刻槽或钢管焊接卡具，相邻槽中心间距为设计钢筋间距。

钢筋卡长度一般取6m，可根据施工方便设置长度。

如图1.3 所示。

图 1.3 仰拱钢筋定位（4）仰拱弧模与端模安装通过轻质曲面钢模板，与仰拱端头钢模连接，整体采用地锚加固的方式施工，实现仰拱与仰拱填充的分层浇筑。

端模与腹模连接，确保仰拱尺寸准确；通过整体曲面腹模，确保仰拱设计弧面和曲率；通过分窗进料振捣，保证仰拱混凝土密实度和强度；通过使用上、下钢端模，实现了仰拱环向中埋式止水带的准确定位。

如图 1.4 所示。

图 1.4 弧模与端模（5）纵、环向排水管安装纵向排水盲管采用土工布包裹；盲管中间不得有凹陷、扭曲等，以防泥砂淤积堵塞；纵向排水盲管按设计规定的排水坡度安装，并用钢筋卡固定，严格按照设计尺寸控制埋设高度。

（6）混凝土浇筑混凝土浇筑过程，必须保证仰拱与拱墙小边墙一次性整体浇筑，确保边墙混凝土完整性，保证混凝土浇筑质量良好。

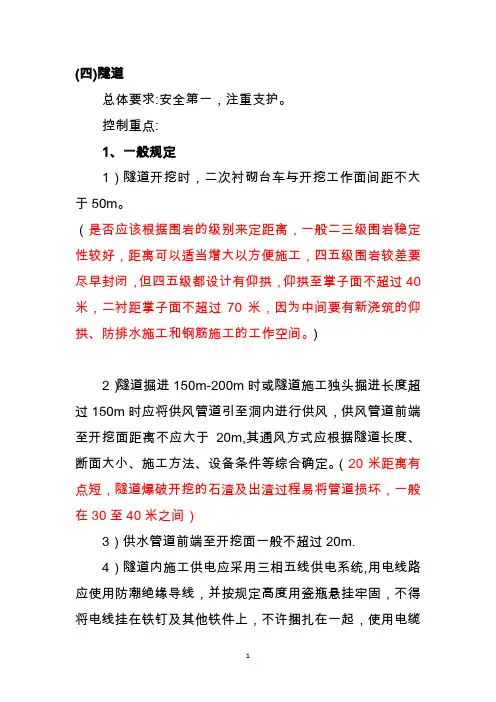

(四)隧道总体要求:安全第一，注重支护。

控制重点:1、一般规定1）隧道开挖时，二次衬砌台车与开挖工作面间距不大于50m。

（是否应该根据围岩的级别来定距离，一般二三级围岩稳定性较好，距离可以适当增大以方便施工，四五级围岩较差要尽早封闭，但四五级都设计有仰拱，仰拱至掌子面不超过40米，二衬距掌子面不超过70米，因为中间要有新浇筑的仰拱、防排水施工和钢筋施工的工作空间。

）2）隧道掘进150m-200m时或隧道施工独头掘进长度超过150m时应将供风管道引至洞内进行供风，供风管道前端至开挖面距离不应大于20m,其通风方式应根据隧道长度、断面大小、施工方法、设备条件等综合确定。

（20米距离有点短，隧道爆破开挖的石渣及出渣过程易将管道损坏，一般在30至40米之间）3）供水管道前端至开挖面一般不超过20m.4）隧道内施工供电应采用三相五线供电系统,用电线路应使用防潮绝缘导线，并按规定高度用瓷瓶悬挂牢固，不得将电线挂在铁钉及其他铁件上，不许捆扎在一起，使用电缆线应悬挂在高处，严禁托在地面上受车辆碾压。

（1、成洞地段固定的供电线路，应采用绝缘良好的胶皮线架设；施工地段的临时电线路应采用橡套电缆；瓦斯地段的输电线必须使用密封电缆，不得使用皮线；涌水隧道的电动排水设备应采用双回路输电，并有可靠的切换装置；动力干线上每一分支线，必须装设开关及保险装置；严禁在动力线路上加挂照明设施。

2、照明和动力线路安装在同一侧时，必须分层架设。

电线悬挂高度应满足：110V以下电线离地面距离不应小于2m，400V时应大于2.5m，6～10kV时不应小于3.5m。

供电线路架设一般要求高压在上、低压在下，干线在上、支线在下，动力线在上、照明线在下。

)（隧道内都是大的动力设备，像台车，混凝土泵等都是一百多千瓦的，一般在隧道架线时，采取隧道内动力电源三相五线，另外引入两根照明线，一边和动力线分开，表面上是三相七线了。

）5）施工期间“三管两线”架设、安装应顺直、整齐;洞内风、水管不宜与电缆电线敷设在同一侧。

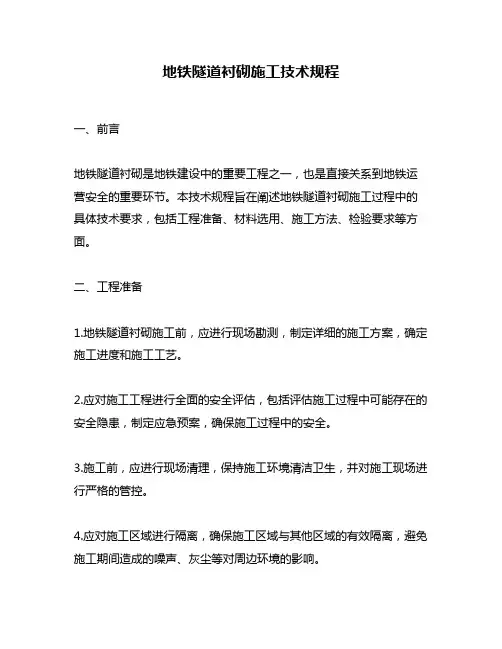

地铁隧道衬砌施工技术规程一、前言地铁隧道衬砌是地铁建设中的重要工程之一，也是直接关系到地铁运营安全的重要环节。

本技术规程旨在阐述地铁隧道衬砌施工过程中的具体技术要求，包括工程准备、材料选用、施工方法、检验要求等方面。

二、工程准备1.地铁隧道衬砌施工前，应进行现场勘测，制定详细的施工方案，确定施工进度和施工工艺。

2.应对施工工程进行全面的安全评估，包括评估施工过程中可能存在的安全隐患，制定应急预案，确保施工过程中的安全。

3.施工前，应进行现场清理，保持施工环境清洁卫生，并对施工现场进行严格的管控。

4.应对施工区域进行隔离，确保施工区域与其他区域的有效隔离，避免施工期间造成的噪声、灰尘等对周边环境的影响。

三、材料选用1.选择合适的衬砌材料，应满足隧道衬砌的强度、耐久性、防水性和防火性等要求。

2.衬砌材料的选用应符合国家相关标准，材料的质量应符合要求，材料的质量检验应符合国家相关标准。

3.在施工过程中，应对衬砌材料进行严格的质量控制，确保施工材料的质量符合要求。

四、施工方法1.铁路隧道衬砌施工应按照先上后下、先内后外的顺序进行，先施工拱顶，再施工侧墙和地基。

2.施工前应对施工区域进行仔细的检查，确保施工现场符合要求，并对施工设备进行检查和维护。

3.在衬砌施工过程中，应采取适当的支撑措施，确保衬砌的准确度和稳定性。

4.应控制衬砌施工的进度，确保施工的质量和进度符合要求。

在施工过程中，应随时对施工质量进行检查和监测。

五、检验要求1.施工完成后，应对衬砌进行全面的检查和测试，确保衬砌的质量符合要求。

2.应采用非破坏性检测方法对衬砌进行检测，包括超声波检测、电磁检测、磁粉检测等。

3.对衬砌材料进行取样检验，确保材料的质量符合要求。

4.应对衬砌施工过程中的质量控制进行评估，对施工过程中的问题进行总结，并对施工工艺进行改进。

六、安全要求1.在施工过程中，应严格遵守相关安全规定，确保施工过程中的安全。

2.应制定详细的安全方案和应急预案，确保施工过程中的安全。

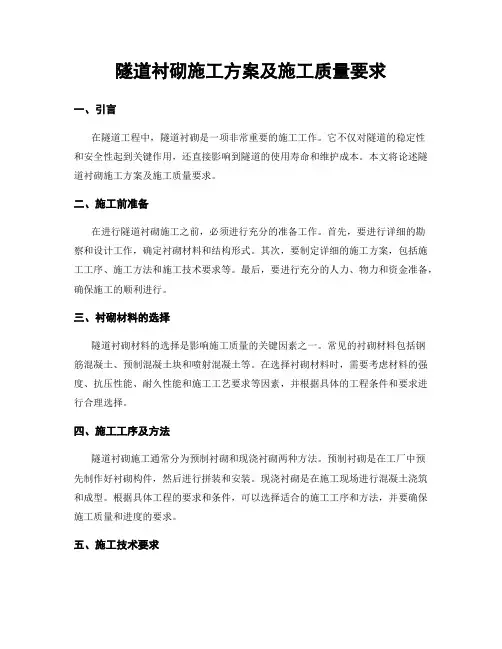

隧道衬砌施工方案及施工质量要求一、引言在隧道工程中，隧道衬砌是一项非常重要的施工工作。

它不仅对隧道的稳定性和安全性起到关键作用，还直接影响到隧道的使用寿命和维护成本。

本文将论述隧道衬砌施工方案及施工质量要求。

二、施工前准备在进行隧道衬砌施工之前，必须进行充分的准备工作。

首先，要进行详细的勘察和设计工作，确定衬砌材料和结构形式。

其次，要制定详细的施工方案，包括施工工序、施工方法和施工技术要求等。

最后，要进行充分的人力、物力和资金准备，确保施工的顺利进行。

三、衬砌材料的选择隧道衬砌材料的选择是影响施工质量的关键因素之一。

常见的衬砌材料包括钢筋混凝土、预制混凝土块和喷射混凝土等。

在选择衬砌材料时，需要考虑材料的强度、抗压性能、耐久性能和施工工艺要求等因素，并根据具体的工程条件和要求进行合理选择。

四、施工工序及方法隧道衬砌施工通常分为预制衬砌和现浇衬砌两种方法。

预制衬砌是在工厂中预先制作好衬砌构件，然后进行拼装和安装。

现浇衬砌是在施工现场进行混凝土浇筑和成型。

根据具体工程的要求和条件，可以选择适合的施工工序和方法，并要确保施工质量和进度的要求。

五、施工技术要求隧道衬砌施工涉及到许多技术要求。

首先，要进行规范的模板安装，确保衬砌的几何尺寸和形状的要求。

其次，要控制好混凝土的配合比和浇筑质量，保证混凝土的强度和耐久性。

此外，要注意施工现场的排水和通风等问题，确保施工过程的安全和顺利进行。

六、质量控制措施为了确保隧道衬砌施工的质量，必须采取一系列的质量控制措施。

首先，要进行严格的施工现场管理，包括人员组织、施工进度和质量检查等。

其次，要进行质量检测和监控，包括混凝土强度、密实度和尺寸精度等方面的检测。

最后，要及时处理施工中出现的问题和质量缺陷，确保施工质量符合设计和规范要求。

七、施工后维护隧道衬砌施工完成后，需要进行相应的维护工作。

首先，要进行隧道的清理和保养，确保无杂物和堵塞现象。

其次，要进行隧道结构的定期检测和维修，及时处理出现的裂缝、脱落和渗水等问题。

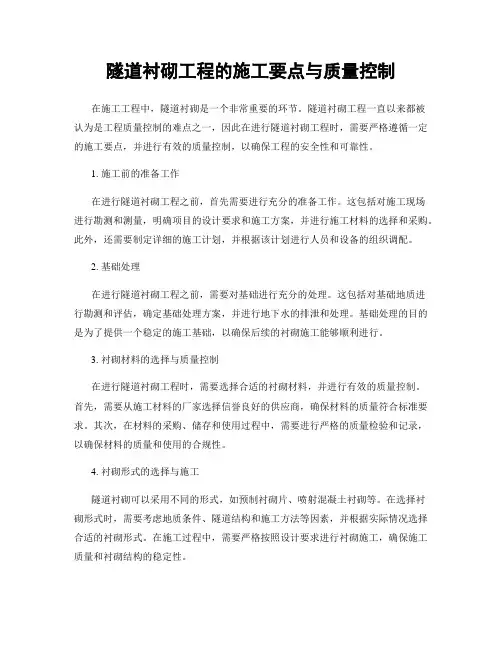

隧道衬砌工程的施工要点与质量控制在施工工程中，隧道衬砌是一个非常重要的环节。

隧道衬砌工程一直以来都被认为是工程质量控制的难点之一，因此在进行隧道衬砌工程时，需要严格遵循一定的施工要点，并进行有效的质量控制，以确保工程的安全性和可靠性。

1. 施工前的准备工作在进行隧道衬砌工程之前，首先需要进行充分的准备工作。

这包括对施工现场进行勘测和测量，明确项目的设计要求和施工方案，并进行施工材料的选择和采购。

此外，还需要制定详细的施工计划，并根据该计划进行人员和设备的组织调配。

2. 基础处理在进行隧道衬砌工程之前，需要对基础进行充分的处理。

这包括对基础地质进行勘测和评估，确定基础处理方案，并进行地下水的排泄和处理。

基础处理的目的是为了提供一个稳定的施工基础，以确保后续的衬砌施工能够顺利进行。

3. 衬砌材料的选择与质量控制在进行隧道衬砌工程时，需要选择合适的衬砌材料，并进行有效的质量控制。

首先，需要从施工材料的厂家选择信誉良好的供应商，确保材料的质量符合标准要求。

其次，在材料的采购、储存和使用过程中，需要进行严格的质量检验和记录，以确保材料的质量和使用的合规性。

4. 衬砌形式的选择与施工隧道衬砌可以采用不同的形式，如预制衬砌片、喷射混凝土衬砌等。

在选择衬砌形式时，需要考虑地质条件、隧道结构和施工方法等因素，并根据实际情况选择合适的衬砌形式。

在施工过程中，需要严格按照设计要求进行衬砌施工，确保施工质量和衬砌结构的稳定性。

5. 衬砌施工工艺和技术要求隧道衬砌工程是一个复杂的施工过程，需要严格按照工艺和技术要求进行施工。

在进行衬砌施工时，需要确保施工工艺的合理性和施工过程的可控性。

同时，还要注重施工细节，如衬砌缝隙的控制、混凝土的坍落度控制等，以确保施工质量和衬砌结构的稳定性。

6. 衬砌施工的安全措施隧道衬砌工程的施工过程中存在一定的安全风险，特别是在进行高强度衬砌施工时。

因此，在进行衬砌施工时，需要严格遵守相关的安全规范和操作规程，并采取有效的安全措施，包括临时支撑、安全标志设置、应急救援预案等，以确保施工过程的安全性。

隧道衬砌施工步骤隧道工程是现代交通基础设施建设的重要组成部分，隧道衬砌是隧道建设中不可或缺的一项施工工序。

本文将介绍隧道衬砌施工的步骤，以及相关的注意事项和技术要求。

一、施工前准备在进行隧道衬砌施工之前，需要对施工区域进行详细的勘察和测量，确定隧道衬砌的设计方案。

同时，需要准备好所需的材料和设备，并进行相关的检验和验收。

二、模板制作与安装1. 模板制作：根据隧道衬砌的设计要求，制作相应的模板。

模板的材料通常为钢板或木材，应具有足够的强度和刚度，且表面平整。

2. 模板安装：根据设计要求，将模板安装到隧道壁面上。

模板的安装要牢固可靠，确保隧道衬砌的准确施工。

三、钢筋布置与焊接1. 钢筋布置：根据设计要求，将钢筋进行布置，包括纵向和横向的钢筋。

钢筋的布置应符合相关标准和规范，以确保隧道衬砌的承载能力和稳定性。

2. 钢筋焊接：将布置好的钢筋进行焊接，确保钢筋之间的连接牢固可靠。

焊接过程中应注意焊接质量，避免出现焊接缺陷和裂纹。

四、混凝土浇筑1. 混凝土配制：根据设计要求，按照一定比例和要求将水泥、砂、石子等原材料进行混合配制。

混凝土的配制应符合相关标准和规范，确保混凝土的强度和耐久性。

2. 混凝土浇筑：将配制好的混凝土倒入隧道衬砌的模板中，并进行均匀分布和充实。

混凝土的浇筑应分层进行，并采取振捣或震动等措施，以确保混凝土的牢固性和均匀性。

五、养护与维修1. 养护措施：在混凝土浇筑完成后，需要对隧道衬砌进行养护。

养护措施包括湿润养护、遮阳遮雨等，以保证混凝土的充分硬化和强度发展。

2. 维修与翻新：隧道衬砌在使用过程中可能会出现裂缝、脱落等问题，需要及时进行修补和翻新。

维修和翻新工作要根据具体情况选择合适的修补材料和方法，确保施工质量和使用安全。

总结：隧道衬砌施工是隧道建设中的重要环节，施工的准确性和质量直接关系到隧道的使用效果和安全性。

通过合理的施工步骤和细致的注意事项，可以确保隧道衬砌的稳定性和耐用性。

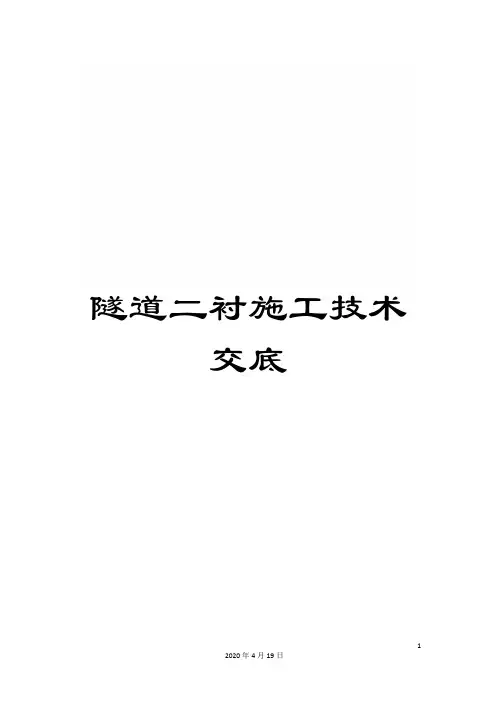

隧道二衬施工技术交底隧道二衬施工技术交底一、施工工艺及技术要求1、二衬施工流程隧道衬砌要遵循“仰拱超前、墙拱整体衬砌”的原则，初期支护完成后，为有效地控制其变形，仰拱尽量紧跟开挖面施工，仰拱填充采用栈桥平台以解决洞内运输问题，并进行全幅一次性施工。

仰拱施作完成后，利用多功能作业平台人工铺设防水板，绑扎钢筋后，采用液压整体式衬砌台车进行二次衬砌，采用拱墙一次性整体灌注施工。

混凝土在洞外采用拌和站集中拌和，混凝土搅拌运输车运至洞内，混凝土输送泵泵送入模。

2、防排水措施主要经过防水卷材及模筑衬砌自防水的双重作用避免地下水从二次衬砌混凝土渗入。

隧道内排水采用双侧侧沟的方式。

仰拱填充顶面设置2%横向排水坡，初期支护与防水板间设置纵向、环向盲管，环向盲管采用Ф50HDPE单壁打孔波纹管（外裹无纺布），纵向盲管暗洞采用Ф80（明洞Ф100）HDPE单壁打孔波纹管（外裹无纺布）。

纵、环向盲管直接弯入侧沟，出水口高于侧沟沟底25cm。

采用每板二衬独立排水，纵向盲管于环向施工缝附近弯入侧沟（弯出点距环向施工缝30cm），环向盲管设置于每板衬砌中部位置，紧贴纵向盲管于纵向盲管上部弯入侧沟。

3、衬砌模板（1）二衬台车的检测对二衬台车的走行系统、液压系统、支撑系统及面板、窗口等进行一次全面的检测。

检测的内容主要有：①台车行走、制动是否灵活、可靠；②每个连接螺栓是否拧紧牢固；③各种液压千斤顶是否工作正常；各种管道是否完好无损，连接是否正确；④人工微调丝杆是否长度合适，伸缩是否正常灵活；⑤工作平台是否铺设完善，爬梯、栏杆等工作防护措施是否稳固到位；⑥各种电器设备是否安装正确、工作正常，电线电路布设是否合理，漏电保护装置是否连接工种正常；⑦台车各节点连接是否牢固，有无错位移动情况，模板是否曲翘或扭动，位置是否准确；⑧每块面板之间的接缝是否严密，有无错台现象；⑨每个窗户是否开关顺畅，关闭后窗口与面板是否在一个平面上，接缝是否密贴不漏浆。

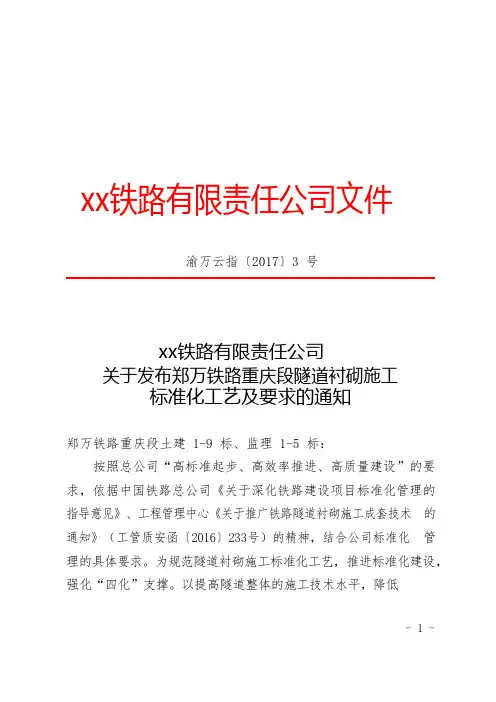

xx铁路有限责任公司文件渝万云指〔2017〕3 号xx铁路有限责任公司关于发布郑万铁路重庆段隧道衬砌施工标准化工艺及要求的通知郑万铁路重庆段土建 1-9 标、监理 1-5 标：按照总公司“高标准起步、高效率推进、高质量建设”的要求，依据中国铁路总公司《关于深化铁路建设项目标准化管理的指导意见》、工程管理中心《关于推广铁路隧道衬砌施工成套技术的通知》（工管质安函〔2016〕233号）的精神，结合公司标准化管理的具体要求。

为规范隧道衬砌施工标准化工艺，推进标准化建设，强化“四化”支撑。

以提高隧道整体的施工技术水平，降低- 1 -质量风险，避免工程质量缺陷。

特制订本办法，希各单位遵照执行。

- 2 -郑万铁路xxx隧道衬砌施工标准化工艺及要求一、仰拱施工1、仰拱开挖严格控制周边眼外插角度，确保开挖平顺（仰拱严禁欠挖）；基底清理干净，必须无虚渣、无积水。

2、五线上墙为有效控制水平施工缝位置、仰拱钢筋和盲管位置，在边墙初支表面上测量放样“五线”（即：仰拱混凝土顶面标高线、仰拱钢筋搭接上下线、纵向和环向盲管线），并用红线明显标记（包括接地钢筋位置），为仰拱及后续防排水及衬砌施工提供控制依据。

仰拱钢筋分别自施工缝截面环向延伸固定长度，且仰拱内外环向钢筋在隧道环向、纵向均长短相间布置。

环向盲管线根据设计要求，一般地段每组台车设置一道；岩溶发育地段需加密设置。

- 3 -仰拱五线上墙3、仰拱钢筋预弯及定位采用自制仰拱钢筋预弯机对仰拱钢筋进行预弯，利用液压千斤顶调节弧度大小，保证成型质量。

安装仰拱钢筋时由测量定位（共九条：中间1 条，两侧位置各4 条），确保钢筋间间距、排距和弧的准确。

必须使用钢筋卡，使钢筋间距均匀。

钢筋卡距可用角钢刻槽或钢管焊接卡具，相邻槽中心间距为设计钢筋间距。

二衬钢筋间距固定好，先点焊固定钢筋，施工完毕后取出钢筋卡。

钢筋卡长度一般取6m，可根据施工方便设置长度。

- 4 -钢筋定位槽仰拱钢筋预弯平台仰拱钢筋定位202020202020钢筋角钢钢筋卡示意图4、弧模与端模通过轻质曲面钢模板，与仰拱端头钢模连接，整体采用地锚加固的方式施工，实现仰拱与仰拱填充的分层浇筑。

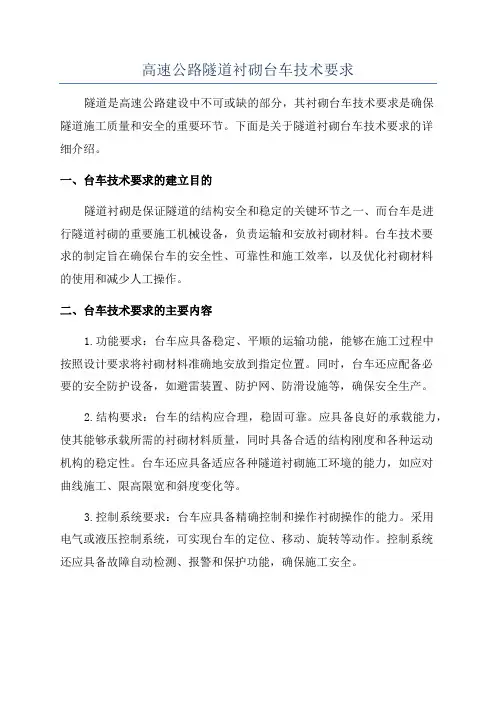

高速公路隧道衬砌台车技术要求隧道是高速公路建设中不可或缺的部分，其衬砌台车技术要求是确保隧道施工质量和安全的重要环节。

下面是关于隧道衬砌台车技术要求的详细介绍。

一、台车技术要求的建立目的隧道衬砌是保证隧道的结构安全和稳定的关键环节之一、而台车是进行隧道衬砌的重要施工机械设备，负责运输和安放衬砌材料。

台车技术要求的制定旨在确保台车的安全性、可靠性和施工效率，以及优化衬砌材料的使用和减少人工操作。

二、台车技术要求的主要内容1.功能要求：台车应具备稳定、平顺的运输功能，能够在施工过程中按照设计要求将衬砌材料准确地安放到指定位置。

同时，台车还应配备必要的安全防护设备，如避雷装置、防护网、防滑设施等，确保安全生产。

2.结构要求：台车的结构应合理，稳固可靠。

应具备良好的承载能力，使其能够承载所需的衬砌材料质量，同时具备合适的结构刚度和各种运动机构的稳定性。

台车还应具备适应各种隧道衬砌施工环境的能力，如应对曲线施工、限高限宽和斜度变化等。

3.控制系统要求：台车应具备精确控制和操作衬砌操作的能力。

采用电气或液压控制系统，可实现台车的定位、移动、旋转等动作。

控制系统还应具备故障自动检测、报警和保护功能，确保施工安全。

4.自动化程度要求：台车的自动化程度应逐步提高，能够实现自动化控制和操作。

台车应具备自动导向、自动定位、自动安装衬砌工具等功能，减少人工操作，降低施工难度和风险，提高施工效率和安全性。

5.通信和监控系统要求：台车应配备合适的通信和监控系统，实现与作业指挥中心的远程通信和数据传输。

可通过传感器和摄像机等装置对施工过程进行实时监控，及时掌握施工进度和台车运行状况，确保施工质量和安全。

6.人机工程学要求：台车的设计应符合人机工程学原理，确保施工人员的操作舒适性和安全性。

台车的控制装置应位于施工人员易于触及的位置，且操作简便明了，方便操作人员快速了解掌握台车的状态和运行情况。

三、台车技术要求的实施过程1.制定标准：根据国内外相关标准和技术规范，结合实际需求，制定台车技术要求的相关规定和标准。

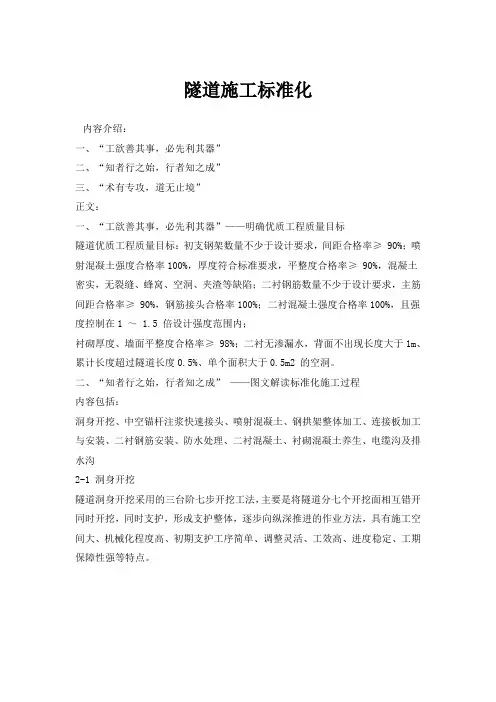

隧道施工标准化内容介绍：一、“工欲善其事，必先利其器”二、“知者行之始，行者知之成”三、“术有专攻，道无止境”正文：一、“工欲善其事，必先利其器”——明确优质工程质量目标隧道优质工程质量目标：初支钢架数量不少于设计要求，间距合格率≥ 90%；喷射混凝土强度合格率100%，厚度符合标准要求，平整度合格率≥ 90%，混凝土密实，无裂缝、蜂窝、空洞、夹渣等缺陷；二衬钢筋数量不少于设计要求，主筋间距合格率≥ 90%，钢筋接头合格率100%；二衬混凝土强度合格率100%，且强度控制在1 ～ 1.5 倍设计强度范围内；衬砌厚度、墙面平整度合格率≥ 98%；二衬无渗漏水，背面不出现长度大于1m、累计长度超过隧道长度0.5%、单个面积大于0.5m2 的空洞。

二、“知者行之始，行者知之成”——图文解读标准化施工过程内容包括：洞身开挖、中空锚杆注浆快速接头、喷射混凝土、钢拱架整体加工、连接板加工与安装、二衬钢筋安装、防水处理、二衬混凝土、衬砌混凝土养生、电缆沟及排水沟2-1 洞身开挖隧道洞身开挖采用的三台阶七步开挖工法，主要是将隧道分七个开挖面相互错开同时开挖，同时支护，形成支护整体，逐步向纵深推进的作业方法，具有施工空间大、机械化程度高、初期支护工序简单、调整灵活、工效高、进度稳定、工期保障性强等特点。

三台阶七步开挖法隧道光面爆破外观三臂式凿岩台车施工作业采用隧道三臂式凿岩台车“双机单洞”模式进行隧道洞身开挖，有效地提高了凿岩速度、安全系数及环保效果，改善了隧道施工环境。

2-2 中空锚杆注浆快速接头注浆快速连接头具有以下优点：(1) 安装简便快捷；(2) 与锚杆、压浆管连接咬合密贴，能有效保证注浆压力和注浆饱满；(3) 快速接头阀门可重复利用，降低了施工成本；(4) 改善了以往人工手握管道注浆的施工条件，解决压浆过程中工人眼睛易被浆液溅伤问题。

中空锚杆注浆快速连接头注浆作业，安全便捷2-3 喷射混凝土使用湿喷机施工隧道初期支护混凝土，初支喷射混凝土密实平整，质量稳定，有效解决了传统施工工艺存在的粉尘大、回弹高和混凝土质量不稳定等问题。

隧道二衬施工技术交底 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998隧道二衬施工技术交底一、施工工艺及技术要求1、二衬施工流程22%横50HDPE单壁打孔波纹管（外裹无纺布），纵向盲管暗洞采用Ф80（明洞Ф100）HDPE单壁打孔波纹管（外裹无纺布）。

纵、环向盲管直接弯入侧沟，出水口高于侧沟沟底25cm。

采用每板二衬独立排水，纵向盲管于环向施工缝附近弯入侧沟（弯出点距环向施工缝30cm），环向盲管设置于每板衬砌中部位置，紧贴纵向盲管于纵向盲管上部弯入侧沟。

3、衬砌模板（1）二衬台车的检测对二衬台车的走行系统、液压系统、支撑系统及面板、窗口等进行一次全面的检测。

检测的内容主要有：①台车行走、制动是否灵活、可靠；②每个连接螺栓是否拧紧牢固；③各种液压千斤顶是否工作正常；各种管道是否完好无损，连接是否正确；④人工微调丝杆是否长度合适，伸缩是否正常灵活；⑤工作平台是否铺设完善，爬梯、栏杆等工作防护措施是否稳固到位；⑥各种电器设备是否安装正确、工作正常，电线电路布设是否合理，漏电保护装置是否连接工种正常；⑦台车各节点连接是否牢固，有无错位移动情况，模板是否曲翘或扭动，位置是否准确；⑧每块面板之间的接缝是否严密，有无错台现象；⑨每个窗户是否开关顺畅，关闭后窗口与面板是否在一个平面上，接缝是否密贴不漏浆。

⑩整个台车面板拼好后环向外形尺寸是否符合设计和规范要求，纵向有无挠曲。

（2）、围岩的稳定性观测。

隧道二次衬砌施作一般情况下应在围岩和初期支护变形基本稳定后进行，变形基本稳定应符合：隧道周边变形速率明显下降并趋于缓和；或水平收敛(拱脚附近7d平均值)小于d，拱部下沉速度小于d；或施作二次衬砌前的累计位移值，已达极限相对位移值的80%以上；或初期支护表面裂隙(观察)不再继续发展。

（3）施工复测施工放样之前，应由测量人员对隧道的中线、水平进行复测，以保证二次衬砌中线、高程的准确性。

隧道衬砌要遵循“仰拱超前、墙拱整体衬砌”的原则，初期支护完成后，为有效地控制其变形，仰拱尽量紧跟开挖面施工，仰拱填充采用栈桥平台以解决洞内运输问题，并进行全幅一次性施工。

仰拱施作完成后，利用多功能作业平台人工铺设防水板，绑扎钢筋后，采用液压整体式衬砌台车进行二次衬砌，采用拱墙一次性整体灌注施工。

混凝土在洞外采用拌和站集中拌和，混凝土搅拌运输车运至洞内，混凝土输送泵泵送入模。

衬砌施工工艺流程见图 1。

模板衬砌台车必须按照隧道内净空尺寸进行设计与创造，钢结构及钢模必须具有足够的强度、刚度和稳定性。

衬砌台车经施工单位会同监理单位验收合格后方可投入使用。

模板台车长度宜为 9~12m，工点设计应根据沉降缝、预留洞室和预埋管线位置综合确定。

模板台车侧壁作业窗宜分层布置，层高不宜大于 1.5m，每层宜设置 4~5 个窗口，其净空不宜小于45cm×45cm。

拱顶部位应预留 2~4 个注浆孔。

模板安装必须稳固牢靠，接缝严密，不得漏浆。

模板台车的走行轨Ⅰ、Ⅱ级围岩段，宜设在底板垫层(10cm 厚的 C25 钢筋混凝土) 面上，Ⅲ~Ⅳ级围岩段，宜铺设在填充混凝土面上。

模板表面要光滑，与混凝土的接触面必须清理干净并涂刷隔离剂。

模板的安装允许偏差和检验方法见表 1。

序号 项 目 允许偏差(mm) 检验方法尺量 尺量 水准测量 2m 靠尺和塞尺尺量钢筋加工弯制前应调直，并将表面油渍、水泥浆和浮皮铁锈等均监控量测确定施作二衬时间1.敷设防水板及盲沟 2.中线水平放样 3.铺设衬砌台车轨道洞外混凝土拌合涂刷脱模剂1.水平定位立模2.拱部中心线定位3.边墙模板净空定位1.清理基底2.装设钢制挡头模板3.装设止水条混凝土泵送1. 自检2.监理工程师隐检捣 固台车脱模退出养 护施作止水带灌筑混凝土混凝土运输施工准备隐蔽检查台车移位台车定位边墙角 起拱线 拱顶 模板表面平整度 相邻浇筑段表面高低差±15 ±10 +10、0 5 ±101 2 3 4 5应清除干净； 加工后的钢筋表面不应有削弱钢筋截面的伤痕； 利用冷 拉方法矫直伸长率： Ⅰ级钢筋不得超过 2％， Ⅱ级钢筋不得超过 1％。

广佛肇高速公路肇庆大旺至封开江口段第D标段（K137+200-K179+412）大要顶隧道洞身衬砌施工方案广东省长大公路工程有限公司第二分公司广佛肇高速公路总承包项目D段经理部二0一四年三月目录一、编制依据及原则.............................................. 错误!未定义书签。

编制依据...................................................... 错误!未定义书签。

编制原则...................................................... 错误!未定义书签。

二、工程概况 ................................................... 错误!未定义书签。

设计概况....................................................... 错误!未定义书签。

水文地质概要................................................... 错误!未定义书签。

三、总体施工计划 ............................................. 错误!未定义书签。

初期支护施工安排.............................................. 错误!未定义书签。

洞身二衬施工安排............................................... 错误!未定义书签。

施工进度及计划................................................. 错误!未定义书签。

四、初期支护施工工艺、方法、技术措施.......................... 错误!未定义书签。

铁路隧道衬砌施工技术规程2020下载铁路隧道衬砌施工技术规程，是指用于指导铁路隧道衬砌施工工作的一系列规范和技术要求。

该规程依据国家相关法律法规和标准制定，具体规定了隧道衬砌施工的工艺、质量要求、安全措施等内容，旨在保证隧道衬砌施工的质量和安全。

隧道衬砌是为了加固隧道壁体，减轻地压等因素对隧道构造物的影响而进行的加固工作。

隧道衬砌的施工工艺包括衬砌材料的准备、浆液配制、注浆、模板安装、混凝土浇筑、固化等过程。

在施工过程中，需要根据具体情况选择施工方法，同时保证衬砌结构的质量。

隧道衬砌施工的方法有多种，包括预制法、现浇法、拼砌法等。

不同的施工方法适用于不同的隧道类型和具体要求。

预制法适用于隧道较小且形状规则的情况，可以提高施工效率；现浇法适用于较大隧道和特殊形状的情况，需要经过模板制作和现场施工；拼砌法适用于矩形或方形截面隧道，需要将预制的砖块逐块拼接。

在具体的施工过程中，还需要注意施工顺序、材料的选择和应力的控制等问题。

衬砌施工的质量要求主要包括砼的强度、密实度和表面平整度等方面。

施工过程中需要进行质量控制，包括对衬砌材料、浆液配制和浇筑工艺的检测和监控。

同时，还需要对施工现场的环境和安全条件进行评估和控制，确保施工期间的安全。

在隧道衬砌施工中，需要按照相关规范和标准进行施工，同时考虑到具体隧道工程的实际情况进行调整。

施工过程中，需要与设计、监理单位密切配合，及时解决施工中的问题和不确定因素。

同时，还需要对施工人员进行培训和安全教育，提高他们的专业技能和安全意识。

总之，铁路隧道衬砌施工技术规程是指导隧道衬砌施工的基本文件，通过对施工工艺、质量要求和安全措施的规定，保证隧道衬砌施工的质量和安全。

同时，根据具体工程的情况灵活调整施工方法和措施，确保施工的顺利进行。

目录第三部分隧道 ................................................................................................................................................................................................................................................... - 4 - 第一章洞口布置....................................................................................................................................................................................................................................... - 5 - 第二章洞口工程....................................................................................................................................................................................................................................... - 8 -2.1 截水天沟 ...................................................................................................................................................................................................................................... - 8 -2.2 边仰坡 .......................................................................................................................................................................................................................................... - 9 -2.3 超前管棚 .................................................................................................................................................................................................................................... - 11 -2.4 明洞工程 .................................................................................................................................................................................................................................... - 15 -2.5 洞门工程 .................................................................................................................................................................................................................................... - 17 -第三章隧道开挖..................................................................................................................................................................................................................................... - 20 -3.1 台阶法开挖 ................................................................................................................................................................................................................................ - 20 -3.2 CD法开挖 ................................................................................................................................................................................................................................... - 22 -3.3 CRD法开挖 ................................................................................................................................................................................................................................. - 24 -3.4 全断面法开挖 ............................................................................................................................................................................................................................ - 27 -3.5 超前地质预报 ............................................................................................................................................................................................................................ - 28 -3.6 三臂式凿岩台车施工 ................................................................................................................................................................................................................ - 30 -3.7 爆破施工 .................................................................................................................................................................................................................................... - 31 -3.8 装碴出碴 .................................................................................................................................................................................................................................... - 35 -3.9 监控量测 .................................................................................................................................................................................................................................... - 36 -第四章初期支护..................................................................................................................................................................................................................................... - 39 -4.1 喷射混凝土施工 ........................................................................................................................................................................................................................ - 39 -4.2 组合中空锚杆 ............................................................................................................................................................................................................................ - 41 -4.3 砂浆锚杆 .................................................................................................................................................................................................................................... - 42 -4.4 钢筋网施工 ................................................................................................................................................................................................................................ - 44 -4.5 钢架（工字钢和格栅）加工与安装......................................................................................................................................................................................... - 46 -4.5.1 钢架多功能作业台架 ............................................................................................................................................................................................................ - 47 -4.6 超前小导管 ................................................................................................................................................................................................................................ - 48 -第五章仰拱及仰拱填充......................................................................................................................................................................................................................... - 51 -5.1 仰拱栈桥 .................................................................................................................................................................................................................................... - 51 -5.2 仰拱 ............................................................................................................................................................................................................................................ - 51 -5.3 仰拱填充 .................................................................................................................................................................................................................................... - 54 -5.3 矮边墙纵向止水带的固定工装................................................................................................................................................................................................. - 55 -第六章防排水......................................................................................................................................................................................................................................... - 57 -6.1 防排水 ........................................................................................................................................................................................................................................ - 57 -- 1 -6.2 红外线发射装置 ........................................................................................................................................................................................................................ - 61 -6.3 防水板超声波焊接机 ................................................................................................................................................................................................................ - 61 -6.4 土工布热熔垫片固定卡具......................................................................................................................................................................................................... - 62 -6.5 止水带焊接机 ............................................................................................................................................................................................................................ - 63 -第七章二次衬砌..................................................................................................................................................................................................................................... - 64 -7.1 二衬钢筋 .................................................................................................................................................................................................................................... - 64 -7.2 台车拼装 .................................................................................................................................................................................................................................... - 66 -7.3 止水带、端模安装 .................................................................................................................................................................................................................... - 67 -7.4 混凝土浇筑 ................................................................................................................................................................................................................................ - 68 -7.5 隧道二衬带模注浆 .................................................................................................................................................................................................................... - 71 -7.6 接触网槽道 ................................................................................................................................................................................................................................ - 72 -7.7 水沟电缆槽 ................................................................................................................................................................................................................................ - 73 -7.8 养护 ............................................................................................................................................................................................................................................ - 74 -7.9 洞内防护 .................................................................................................................................................................................................................................... - 75 -第八章站后工程..................................................................................................................................................................................................................................... - 76 -8.1 综合接地 .................................................................................................................................................................................................................................... - 76 -目录第三部分隧道 ................................................................................................................................................................................................................................................... - 4 - 第一章洞口布置....................................................................................................................................................................................................................................... - 5 - 第二章洞口工程....................................................................................................................................................................................................................................... - 8 -2.1 截水天沟 ...................................................................................................................................................................................................................................... - 8 -2.2 边仰坡 .......................................................................................................................................................................................................................................... - 9 -2.3 超前管棚 .................................................................................................................................................................................................................................... - 11 -2.4 明洞工程 .................................................................................................................................................................................................................................... - 15 -2.5 洞门工程 .................................................................................................................................................................................................................................... - 17 -第三章隧道开挖..................................................................................................................................................................................................................................... - 20 -3.1 台阶法开挖 ................................................................................................................................................................................................................................ - 20 -3.2 CD法开挖 ................................................................................................................................................................................................................................... - 22 -3.3 CRD法开挖 ................................................................................................................................................................................................................................. - 24 -3.4 全断面法开挖 ............................................................................................................................................................................................................................ - 27 -3.5 超前地质预报 ............................................................................................................................................................................................................................ - 28 -3.6 三臂式凿岩台车施工 ................................................................................................................................................................................................................ - 30 -3.7 爆破施工 .................................................................................................................................................................................................................................... - 31 -3.8 装碴出碴 .................................................................................................................................................................................................................................... - 35 -3.9 监控量测 .................................................................................................................................................................................................................................... - 36 - 第四章初期支护..................................................................................................................................................................................................................................... - 39 -4.1 喷射混凝土施工 ........................................................................................................................................................................................................................ - 39 -4.2 组合中空锚杆 ............................................................................................................................................................................................................................ - 41 -4.3 砂浆锚杆 .................................................................................................................................................................................................................................... - 42 -4.4 钢筋网施工 ................................................................................................................................................................................................................................ - 44 -4.5 钢架（工字钢和格栅）加工与安装......................................................................................................................................................................................... - 46 -4.5.1 钢架多功能作业台架 ............................................................................................................................................................................................................ - 47 -4.6 超前小导管 ................................................................................................................................................................................................................................ - 48 - 第五章仰拱及仰拱填充......................................................................................................................................................................................................................... - 51 -5.1 仰拱栈桥 .................................................................................................................................................................................................................................... - 51 -5.2 仰拱 ............................................................................................................................................................................................................................................ - 51 -5.3 仰拱填充 .................................................................................................................................................................................................................................... - 54 -5.3 矮边墙纵向止水带的固定工装................................................................................................................................................................................................. - 55 - 第六章防排水......................................................................................................................................................................................................................................... - 57 -6.1 防排水 ........................................................................................................................................................................................................................................ - 57 -6.2 红外线发射装置 ........................................................................................................................................................................................................................ - 61 -6.3 防水板超声波焊接机 ................................................................................................................................................................................................................ - 61 -6.4 土工布热熔垫片固定卡具......................................................................................................................................................................................................... - 62 -6.5 止水带焊接机 ............................................................................................................................................................................................................................ - 63 - 第七章二次衬砌..................................................................................................................................................................................................................................... - 64 -7.1 二衬钢筋 .................................................................................................................................................................................................................................... - 64 -7.2 台车拼装 .................................................................................................................................................................................................................................... - 66 -7.3 止水带、端模安装 .................................................................................................................................................................................................................... - 67 -7.4 混凝土浇筑 ................................................................................................................................................................................................................................ - 68 -7.5 隧道二衬带模注浆 .................................................................................................................................................................................................................... - 71 -7.6 接触网槽道 ................................................................................................................................................................................................................................ - 72 -7.7 水沟电缆槽 ................................................................................................................................................................................................................................ - 73 -7.8 养护 ............................................................................................................................................................................................................................................ - 74 -7.9 洞内防护 .................................................................................................................................................................................................................................... - 75 - 第八章站后工程..................................................................................................................................................................................................................................... - 76 -8.1 综合接地 .................................................................................................................................................................................................................................... - 76 -- 3 -第三部分隧道本部分内容主要以铁路隧道施工为例，其他公路、市政等工2. 作业要点程隧道施工可结合工程类型参照执行。

Q∕CR-9250-2020-铁路隧道衬砌施工技术规范_
《Q/CR-9250-2020 铁路隧道衬砌施工技术规范》是中国铁
路标准化技术委员会制定的一项技术规范，主要针对铁路
隧道衬砌施工进行规范和指导。

该技术规范主要包括以下几个方面的内容：
1. 规范的适用范围：明确了该技术规范适用于铁路隧道衬
砌施工的各个阶段，包括设计、材料选用、施工工艺等。

2. 衬砌材料的选用：规定了衬砌材料的种类、性能要求以
及检测方法，确保衬砌材料的质量符合要求。

3. 施工工艺和要求：详细描述了衬砌施工的各个环节，包
括模板安装、混凝土浇筑、养护等，要求施工过程中严格
按照规范进行操作。

4. 质量控制和检测：规定了衬砌施工过程中的质量控制要求，包括施工前的准备工作、施工中的质量检测和验收标
准等。

5. 安全要求：强调了衬砌施工过程中的安全注意事项，包
括作业人员的安全防护、施工现场的安全管理等。

6. 技术要求和验收标准：明确了衬砌施工的技术要求和验
收标准，包括衬砌结构的尺寸、表面平整度、抗渗性能等。

该技术规范的制定旨在规范和提高铁路隧道衬砌施工的质
量和安全水平，保障铁路隧道的正常运行和使用。

在实际施工中，相关单位和人员应严格按照该技术规范的要求进行操作，确保施工质量和安全。

隧道工程施工规范与技术要求隧道工程是一项复杂而关键的建设工程，隧道的施工规范和技术要求对于工程的质量和安全具有重要影响。

本文将就隧道工程的施工规范和技术要求进行探讨。

一、施工准备在进行隧道工程施工之前，必须进行充分的施工准备工作。

首先，施工单位应按照设计文件要求，制定详细的施工组织设计和施工图纸。

其次，施工单位应检查和采购必要的施工设备和材料，确保施工过程中的需要。

同时，施工单位还应制定施工进度计划、安全施工方案和质量控制计划，并组织相关人员进行培训，确保施工人员具备必要的技能和知识。

二、隧道开挖隧道的开挖是整个施工过程中的关键环节。

在进行隧道开挖之前，施工单位应进行地质勘察和地质预测，确定地层情况和可能遇到的问题。

根据地质情况和设计要求，施工单位应选择合适的开挖方法和工艺，确保开挖过程的顺利进行。

同时，施工单位还应配备适当的开挖设备和材料，并确保设备和材料的质量。

在进行隧道开挖过程中，施工单位应严格按照设计要求和施工规范进行操作。

开挖过程中的土石方量、坍落度、开挖进度等指标都必须符合规定要求。

施工单位还应及时排水、防止塌方和堵塞等问题的发生。

同时，施工单位还应定期进行质量检查和施工过程的监控，确保施工质量的控制。

三、支护工程隧道开挖完成后，施工单位应对隧道进行支护工程的施工。

支护工程是隧道工程中至关重要的一步，能够保证施工过程的安全和工程的长期稳定。

在进行支护工程之前，施工单位应进行详细的支护设计，并选择合适的支护材料和工艺。

同时，施工单位还应按照设计要求和施工规范，进行支护工程的施工。

支护工程的施工包括隧道衬砌、锚杆喷射支护、钢拱架安装等环节。

在进行衬砌施工时，施工单位应选择合适的衬砌材料，并按照设计要求进行施工。

在进行锚杆喷射支护时，施工单位应确保锚杆的质量和固定效果。

在进行钢拱架安装时，施工单位应保证钢拱架的准确安装和稳定性。

四、隧道通风系统隧道通风系统是隧道工程中重要的一部分。

在进行通风系统的施工之前，施工单位应进行通风设计，确定合适的通风系统和设备，并确保通风系统的可靠性和有效性。

隧道混凝土衬砌加固技术规程一、引言隧道混凝土衬砌加固技术是指在隧道混凝土衬砌存在破损、脱落、裂缝等缺陷时，通过采用一定的工艺和方法，对其进行修补、加固和强化，以提高其承载能力和使用寿命的一项技术。

本技术规程主要是为了规范隧道混凝土衬砌加固工程的施工和质量，确保加固效果和安全性。

二、材料和设备1.材料（1）水泥：应符合GB175-2007《普通硅酸盐水泥》标准。

（2）砂：应符合GB/T14684-2011《建筑用砂》标准。

（3）石子：应符合GB/T14685-2011《建筑用石子》标准。

（4）钢筋：应符合GB1499.2-2007《混凝土用钢筋》标准。

（5）混凝土添加剂：应符合GB8076-2008《混凝土添加剂通用技术要求》标准。

（6）隧道衬砌修补材料：应符合JT/T 529-2004《公路隧道衬砌修补材料》标准。

2.设备（1）混凝土搅拌车：应符合GB/T 14684-2011《混凝土搅拌车》标准。

（2）混凝土抹面机：应符合GB/T 14685-2011《混凝土抹面机》标准。

（3）振动棒：应符合GB/T 9138-2008《混凝土振捣器》标准。

（4）钢筋切断机：应符合GB/T 5117-1995《钢筋切断机》标准。

（5）电焊机：应符合GB/T 15579.1-2005《工业用电焊机》标准。

（6）喷涂机：应符合GB/T 7957-1999《涂料喷涂设备》标准。

三、施工前准备1.检查原衬砌状况，确定加固范围和加固方式。

2.制定加固方案，包括材料选型、配合比、施工工艺和质量要求等。

3.组织施工人员进行技术交底和安全交底。

4.对施工现场进行检查，确保施工安全、环境卫生和设施完备。

5.备齐所需的材料、工具和设备。

四、施工步骤1.清理表面：将原衬砌表面的松动、脱落、浮砂、油污等杂物清理干净，确保表面光洁、无积水、无松动。

2.基础处理：对于基础不牢固的部位，应在原衬砌上加设钢筋网格，然后用混凝土灌浆加固。

3.补裂缝：对于裂缝宽度小于2mm的部位，可采用涂刷法进行修补；对于裂缝宽度大于2mm的部位，应采用灌注法进行修补。
