3-流水线技术

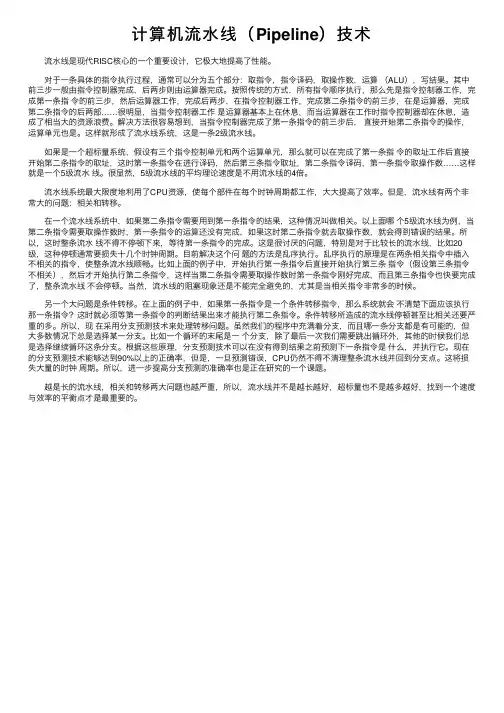

计算机流⽔线（Pipeline）技术流⽔线是现代RISC核⼼的⼀个重要设计，它极⼤地提⾼了性能。

对于⼀条具体的指令执⾏过程，通常可以分为五个部分：取指令，指令译码，取操作数，运算（ALU），写结果。

其中前三步⼀般由指令控制器完成，后两步则由运算器完成。

按照传统的⽅式，所有指令顺序执⾏，那么先是指令控制器⼯作，完成第⼀条指令的前三步，然后运算器⼯作，完成后两步，在指令控制器⼯作，完成第⼆条指令的前三步，在是运算器，完成第⼆条指令的后两部……很明显，当指令控制器⼯作是运算器基本上在休息，⽽当运算器在⼯作时指令控制器却在休息，造成了相当⼤的资源浪费。

解决⽅法很容易想到，当指令控制器完成了第⼀条指令的前三步后，直接开始第⼆条指令的操作，运算单元也是。

这样就形成了流⽔线系统，这是⼀条2级流⽔线。

如果是⼀个超标量系统，假设有三个指令控制单元和两个运算单元，那么就可以在完成了第⼀条指令的取址⼯作后直接开始第⼆条指令的取址，这时第⼀条指令在进⾏译码，然后第三条指令取址，第⼆条指令译码，第⼀条指令取操作数……这样就是⼀个5级流⽔线。

很显然，5级流⽔线的平均理论速度是不⽤流⽔线的4倍。

流⽔线系统最⼤限度地利⽤了CPU资源，使每个部件在每个时钟周期都⼯作，⼤⼤提⾼了效率。

但是，流⽔线有两个⾮常⼤的问题：相关和转移。

在⼀个流⽔线系统中，如果第⼆条指令需要⽤到第⼀条指令的结果，这种情况叫做相关。

以上⾯哪个5级流⽔线为例，当第⼆条指令需要取操作数时，第⼀条指令的运算还没有完成，如果这时第⼆条指令就去取操作数，就会得到错误的结果。

所以，这时整条流⽔线不得不停顿下来，等待第⼀条指令的完成。

这是很讨厌的问题，特别是对于⽐较长的流⽔线，⽐如20级，这种停顿通常要损失⼗⼏个时钟周期。

⽬前解决这个问题的⽅法是乱序执⾏。

乱序执⾏的原理是在两条相关指令中插⼊不相关的指令，使整条流⽔线顺畅。

⽐如上⾯的例⼦中，开始执⾏第⼀条指令后直接开始执⾏第三条指令（假设第三条指令不相关），然后才开始执⾏第⼆条指令，这样当第⼆条指令需要取操作数时第⼀条指令刚好完成，⽽且第三条指令也快要完成了，整条流⽔线不会停顿。

电缆生产流水线工艺流程
一、原材料准备
1. 采购导电材料、绝缘材料等
2. 对原材料进行检验和质量确认
3. 储存原材料并确保供应充足
二、材料预处理
1. 对导电材料进行加工和处理
2. 对绝缘材料进行切割和成型
3. 准备好各种辅助材料和配件
三、电缆生产
1. 根据产品规格和要求配置生产线
2. 将导电材料和绝缘材料组装起来
3. 进行挤压、绕包、绝缘等生产工艺
四、质量检验
1. 对生产出的电缆进行质量检验
2. 检查电缆的外观和尺寸是否符合要求
3. 进行电性能测试和绝缘测试
五、包装与标识
1. 对合格的电缆进行包装和标识
2. 选择适当的包装材料和方式
3. 标注产品信息和安全警示
六、成品检验
1. 对包装好的电缆进行最终检验
2. 确认产品质量和包装完整性
3. 记录检验结果并做好档案管理
七、库存管理
1. 将成品电缆存放入库存
2. 进行库存管理和记录
3. 定期盘点和更新库存信息
八、发货与运输
1. 根据订单要求安排发货
2. 选择合适的运输方式和物流渠道
3. 跟踪货物运输情况并确保按时送达
九、售后服务
1. 提供客户售后服务支持
2. 处理客户投诉和问题
3. 收集客户反馈并改进产品质量和服务。

第1章复习要点1.1.1节嵌入式系统的概念1.1．3节嵌入式系统的特点1.3节嵌入式处理器1.4节嵌入式系统的组成第2章复习要点2.1节计算机体系结构分类2.3.1节 ARM和Thumb状态2.3.2节 RISC技术2.3.3节流水线技术2.4.3节 ARM存储系统第3章复习要点3.1节ARM编程模式3.2节ARM指令格式及其寻址方式3.3节ARM指令集(课上所讲的指令)第4章复习要点4.1节汇编语言源程序格式4.2节汇编语言的上机过程第5章复习要点5.1节键盘接口5.2节 LED显示器接口5．5.1节 UART异步串行接口作业题答案：1.什么是嵌入式系统？∙第一种，根据IEEE（国际电气和电子工程师协会）的定义：嵌入式系统是“用于控制、监视或者辅助操作机器和设备的装置”（原文为devices used to control, monitor, or assist the operation of equipment, machinery or plants）。

∙第二种，嵌入式系统是以应用为中心、以计算机技术为基础、软件硬件可裁剪、功能、可靠性、成本、体积、功耗严格要求的专用计算机系统。

2.与通用型计算机相比，嵌入式系统有哪些特点？⏹通常是面向特定应用的；⏹空间和各种资源相对不足，必须高效率地设计，量体裁衣、去除冗余；⏹产品升级换代和具体产品同步，具有较长的生命周期；⏹软件一般都固化在存储器芯片或单片机本身；⏹不具备自举开发能力，必须有一套开发工具和环境才能进行开发3.举例介绍嵌入式微处理器有哪几类？一、嵌入式微处理器(Embedded Microprocessor Unit, EMPU)嵌入式处理器目前主要有Aml86/88、386EX、SC-400、PowerPC、68000、MIPS、ARM系列等。

二、嵌入式微控制器(Microcontroller Unit, MCU)嵌入式微控制器目前的品种和数量最多，比较有代表性的通用系列包括8051、P51XA、MCS-251、MCS-96/196/296、C166/167、MC68HC05/11/12/16、68300等。

第2章流水线技术流水线是计算机体系结构设计中普遍应用的技术。

本章介绍流水线的基本概念、表示方法、和分类，讨论流水线实现的基本结构、线性流水线的性能与非线性流水线的调度策略，分析流水线的相关及其处理方法。

2.1 流水线的基本概念2.1.1 多条指令的执行方式一条指令的执行过程可以分为多个阶段，通常分为三个阶段，执行过程如图2-1所示。

第一阶段是取指令，按照程序计数器的内容访问主存储器，取出是一条指令送到指令寄存器。

第二阶段是分析指令，对指令寄存器中的指令进行译码分析，即对指令操作码进行译码，分析指令的功能，依据给定的寻址方式和地址码字段的内容形成操作数地址，并读取操作数（立即数寻址除外）；同时，程序计数器自动产生一个增量，指到下一条指令。

第三阶段是执行指令，根据操作码的要求，对操作数进行运算和处理，完成指令规定的功能，并把运算结果送到指定的地址中。

指令执行过程中的第一阶段，一定要访问主存（指令一定在主存中），而在后两个阶段，也可能要访问主存（当操作数在主存中时）。

当有多条指令要在一个处理机中完成时，可以有多种执行方式。

现假设3个阶段所需要的时间均为△t 。

2.1.1.1 顺序执行方式顺序执行方式是指在任何时刻，处理机中只有一条指令在执行，指令之间是顺序串行执行的，即第k条指令执行完成后，再执行完成第k+1条指令，依次类推。

多条指令执行过程如图2-2（a）所示，执行n条指令所需要的时间为T = 3n△t。

顺序执行方式的优点是控制简单，节省设备。

主要缺点有两个，一是处理机执行指令的速度慢。

只有当上一条指令执行完毕后，下一条指令才能开始执行。

二是功能部件的利用率低。

如取指令时主存是忙碌的，而指令执行部件是空闲的。

2.1.1.2 一次重叠执行方式一次重叠执行方式是指在任何时刻，处理机中至多只有两条指令在同时执行，即使第k 条指令的执行阶段与第k+1条指令的取指令同时进行。

多条指令执行过程如图2-2（b）所示，执行n条指令所需要的时间为T = (2n+1)△t。

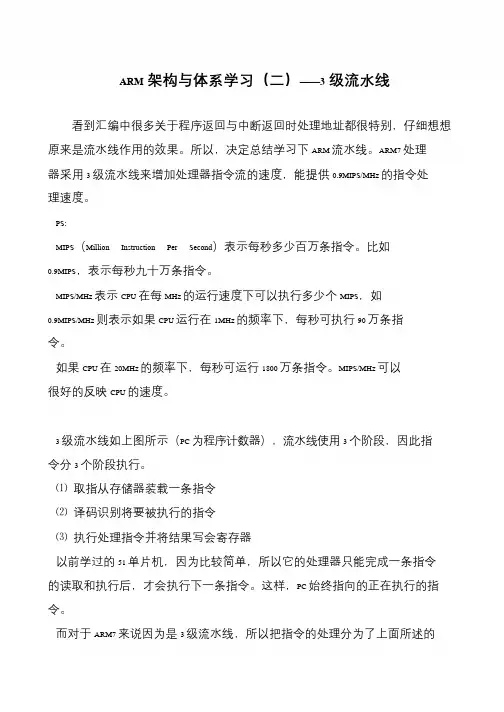

ARM架构与体系学习（二）——3级流水线
