配网自动化方案一、引言随着电力系统的发展和电力需求的增加，传统的配电网管理方式已经不能满足现代社会对电力供应的要求。
配网自动化方案是一种利用先进的通信、控制和信息技术来实现配电网智能化管理的解决方案。
本文将详细介绍配网自动化方案的相关内容，包括方案的目标、原理、关键技术和实施步骤。
二、方案目标配网自动化方案的目标是提高配电网的可靠性、安全性和经济性，实现对配电设备的远程监控、远程控制和自动化操作。
具体目标包括：1. 提高供电可靠性：通过实时监测和快速响应，减少故障发生的时间和范围，提高供电的可靠性。
2. 提高供电质量：通过精确的电能质量监测和控制，确保供电质量满足用户需求。
3. 提高供电效率：通过智能化的负荷调度和优化配置，提高供电效率，降低能耗和成本。
4. 提高配电设备的安全性：通过实时监测和智能保护，提高配电设备的安全性，减少事故的发生。
三、方案原理配网自动化方案的原理是通过在配电网中部署传感器、监测装置、通信设备和控制装置，实现对配电设备和供电负荷的实时监测、远程控制和自动化操作。
具体原理包括：1. 传感器和监测装置：通过在配电设备上安装传感器和监测装置，实时采集电流、电压、功率等参数的数据，并将数据传输给监控中心。
2. 通信设备：通过无线通信或者有线通信技术，将传感器和监测装置采集的数据传输给监控中心，并接收监控中心的指令。
3. 控制装置：根据监控中心的指令，对配电设备进行远程控制和自动化操作，实现对供电负荷的调度和配电设备的保护。
4. 监控中心：通过监控中心对配电设备和供电负荷进行实时监测、远程控制和自动化操作，实现对配电网的智能化管理。
四、关键技术配网自动化方案涉及的关键技术包括：1. 传感器技术：包括电流传感器、电压传感器、功率传感器等，用于实时监测配电设备的运行参数。
2. 通信技术：包括无线通信技术和有线通信技术，用于传输监测数据和控制指令。
3. 控制技术：包括远程控制技术和自动化控制技术，用于对配电设备进行远程控制和自动化操作。
配网自动化的研究与实现摘要:配电网的形成是从输电网或地区发电厂接受电能并通过配电设施就地分配或按电压逐级分配给各类用户的电力网,是电力系统的三大系统之一。
其自动化配网工作模式的形成是适应我国经济建设飞速发展充分需求的体现,是电力系统应用现代化技术、设备及战略化设计理念的又一例证。
因此,本文从实现配网自动化的角度出发,对其实施的依据、方式、设备选择、通信系统设计进行了充分、科学的论证,有利于我国供配电企业在科学的指导中逐步建立一体化、自动化的电力服务系统。
关键词:配网自动化配电网电力系统1 配网自动化概述1.1 配网自动化的提出配网自动化包括配电自动化系统及管理系统,是一套基于统一配电GIS平台下,以配电SCADA系统为配电网实时监控中心,实现配电网的运行、监控、调度、事故处理及变电站的自动化管理系统。
该系统以配电管理为生产、运行的核心,通过可监视、可定制、可控制的操作,实现出线管理、负荷管理、供用电管理等供、配、用电多个环节工作管理的信息化、数字化、自动化建设,是一门综合复杂集自动化结构设计、供配电实施、计算机网络技术、人工智能技术、通信技术等综合学科于一身的庞大管理系统。
配网自动化系统的提出将电网中所有智能化的装置以最优化的思想、最便捷的设计、最节能的方式统一起来,构成了一个无论从电网结构还是从安全控制、保护、管理与服务方面均能以最强大的能力适应电力使用需求的综合自动化系统,因此,配网自动化系统的提出能充分的改善我国电力系统服务能力不强的局面,体现了我国电力系统、能源企业创新改革、可持续发展的决心。
1.2 配网自动化技术的突破点及创新点与国外先进的配网自动化系统相比,我国的电力系统自动化建设进程还处在不断探索的初级阶段,主要原因在于我国电力系统偏重于对变电站综合自动化系统的建设及投入,却忽视了对配网综合自动化建设的重要性,因此在技术投入、设备使用、生产环境建设等方面始终处于相对落后的局面。
随着科技的不断创新,我们对国外的DMS发展历程进行了充分的调研,并针对其智能性的自动就地控制及近远程可选控制方式加集中数据库和专家系统的控制特点进行了全面的分析,从而实现了配网自动化技术的重大突破。
新一代配电网自动化及管理系统的设计和实现探究发布时间：2022-03-17T06:51:22.124Z 来源：《中国电业》2021年23期作者：王新宇[导读] 伴随我国社会经济的快速发展和进步，社会对电力能源有了更大的需求王新宇广东电网有限责任公司东莞长安供电局广东东莞 523000摘要：伴随我国社会经济的快速发展和进步，社会对电力能源有了更大的需求，对配网自动化也提出高标准要求。
在电力系统的不断发展中，配网自动化是发展的重要方向。
配网管理系统属于电力系统中的核心构成部分，而配网自动化的实现具有较重要的价值和作用。
结合这些情况，本文重点对新一代配网自动化及管理系统的设计和实现进行了深入的分析与探究，望可以为配网自动化的实现及管理水平的不断提升提供一定的参考。
关键词：配电网；自动化；管理系统；设计和实现配网自动化与管理系统是配网系统中较重要的构成内容，对整个配电系统的有序运行所发挥的作用是不容忽视的，基于此可以充分提高供电安全性及电能质量。
但是因为受不同因素的影响和限制，如管理体制与技术方面的因素，尽管我国对配网自动化及管理系统投入了很大的资金，然而却未取得预想的效果。
1、传统配网管理系统存在的不足1.1 DA+SCADA系统存在局限性 SCADA系统确切地说就是数据的采集和监控系统。
DA可以自动处理配网中的一些故障。
针对配电线路故障形成路段，DA能够将其分隔开，同时在此时恢复未出现故障路段的正常供电，通过这缩短停电时间。
DA属于配网管理系统众多功能中最基本的功能，因为资金上的投入不够充分，所以，导致DA覆盖面非常有限。
在现实中DA仅可以对日常调度中的小部分内容有效，由此造成投入与产出比例严重失衡。
在我国经济相对发达的一些城市，如北京、上海、广州等一线城市，平均停电时间较短，而且有的城市根本没有停电的情况发生。
可与发达国家供电水平相媲美。
然而从全国的城市与地区可以看出，仍然存在很大差距。
对于我国的配网自动化来说，DA覆盖范围并不大，而且也不具备强大的互动水平，停电时间比较长[1]。
文件编号：GD/FS-5105（安全管理范本系列）配网自动化的体系结构及其实现技术详细版In Order To Simplify The Management Process And Improve The Management Efficiency, It Is Necessary To Make Effective Use Of Production Resources And Carry Out Production Activities.编辑：_________________单位：_________________日期：_________________配网自动化的体系结构及其实现技术详细版提示语：本安全管理文件适合使用于平时合理组织的生产过程中，有效利用生产资源，经济合理地进行生产活动，以达到实现简化管理过程，提高管理效率，实现预期的生产目标。
，文档所展示内容即为所得，可在下载完成后直接进行编辑。
1、配网自动化的体系结构(1)配网自动化的基本问题：尽管我国的配电网自动化工作目前已进入试点实施阶段，但对于配电自动化的认识仍然众说纷纭，下面仅对配网自动化的概念、目标、范围阐述本文的观点：a．概念：配电网自动化首先表现为一种集成化自动化系统，它在在线(实时)状态下，能够监控、协调、管理配电网各环节设备与整个配电网优化运行。
b．目标：提高供电可靠性、改善电能质量和提高运行管理效率(经济运行)。
c．范围：以10kV干线馈线自动化为主，覆盖了400V低压配电台区自动化，延伸到用户集中抄表系统。
(2)配网自动化的体系结构：配网自动化是一项系统工程，完整的配电网自动化系统包含了四个主要环节：供电网络、远动系统、通信系统、主站网络。
目前存在的误区之一：过分强调自动化及软件功能，忽略电网的根本需求。
(3)实施配网自动化的技术原则：a．可靠性原则：实施配网自动化的首要目标是提高配电网的供电可靠性，实现高度可靠的配网自动化系统要遵循以下原则：①具有可靠的电源点(双电源进线、备自投、变电所自动化)。
10kV配网规划及配网自动化实施方案1. 引言1.1 研究背景10kV配网规划及配网自动化实施是电力系统升级改造的重要内容。
随着电力需求的不断增长和新能源接入的加速，传统的配网结构已经无法满足供电稳定和智能化管理的需求。
对配网进行规划和自动化实施成为当前电力行业的重要课题。
在过去的配网规划中，往往偏重于供电负荷的容量规划，而忽视了配电网的智能化需求。
而随着智能电网技术的不断发展，10kV配网规划需要更加注重网络的可靠性、智能化和可持续性，以提高供电质量和服务水平。
配网自动化技术则是实现这一目标的重要手段，通过智能化控制和数据分析技术，提高配网运行效率和可靠性，降低运行成本，提升供电质量和用户满意度。
开展10kV配网规划和配网自动化实施研究对于提高配网运行效率、降低运行成本、提升供电质量和用户满意度具有重要意义。
本文将从配网规划方案、配网自动化技术应用、实施步骤、关键技术及设备、成本预算等方面展开讨论，为配网升级改造提供重要参考。
1.2 研究目的【研究目的】的内容应该包括以下方面：- 确定10kV配网规划及配网自动化实施方案的必要性和重要性- 分析目前10kV配网存在的问题和不足之处- 探讨通过配网规划和自动化实施可以带来的效益和改进- 寻找提高10kV配网运行效率和可靠性的途径- 为未来的10kV配网规划及配网自动化实施提供参考和指导- 解决10kV配网发展过程中可能遇到的挑战和障碍2. 正文2.1 10kV配网规划方案10kV配网规划方案是配电网建设的重要环节，直接关系到电力系统的运行效率和安全稳定。
在进行10kV配网规划时，需要考虑以下几个方面：1. 现状分析：对目前的配电网进行全面的调研和分析，包括供电范围、负荷情况、线路容量等方面的数据收集和整理。
2. 未来需求预测：根据当地经济发展情况、用电需求增长趋势等因素，对未来的配电需求进行合理的预测，为规划提供依据。
3. 网络规划：根据现状分析和未来需求预测，制定合理的10kV 配网布局和拓扑结构，确保供电可靠性和负荷合理分布。
配网自动化实施方案配网自动化是指利用先进的信息技术和通信技术，对电力系统进行监测、控制和管理，以实现电网的可靠运行和优化调度。
下面是一个配网自动化实施的主要方案：1. 建立配网自动化系统：首先，需要建立一个配网自动化系统，包括监测、控制、通信和数据库等模块。
这些模块通过互联互通，实现数据的采集、处理和传输，以及设备的远程控制和状态监测。
2. 安装智能监测设备：在配电线路、变电站和配电设备等重要位置安装智能监测设备，包括传感器、监测仪表和智能终端等。
这些设备可以实时监测电流、电压、功率等参数，以及设备的温度、湿度等环境条件。
3. 建立实时监测平台：通过建立一个实时监测平台，可以将各个智能监测设备所采集的数据集中管理和显示，实现对电网运行状态的实时监测和分析。
同时，还可以将异常数据和报警信息通过短信、邮件等方式发送给运维人员，以便及时处理。
4. 实施远程控制：将配电设备与配网自动化系统连接起来，实现远程控制。
通过远程管理软件，可以对设备进行状态监测、遥控开关和调整参数等操作，提高电网运行的灵活性和可调度性。
5. 建立故障诊断和预测模型：通过分析和挖掘历史数据，建立故障诊断和预测模型，可提前预警电网故障和异常情况，减少因故障造成的停电时间和损失。
同时，通过对电网运行数据的分析，可以优化电网调度，提高电网的稳定性和效率。
6. 实施智能配电网：将配网自动化系统与分布式能源、储能系统和智能电器等设备进行集成，形成智能配电网。
通过智能感知、智能管理和智能调度等手段，实现对电能的高效利用和优化分配，提高配电网的可靠性和经济性。
7. 建立网络安全保护机制：在实施配网自动化的过程中，必须考虑网络安全问题。
建立网络安全保护机制，包括防火墙、入侵检测系统和安全访问控制等，确保配网自动化系统的安全可靠运行。
综上所述，配网自动化实施方案包括建立配网自动化系统、安装智能监测设备、建立实时监测平台、实施远程控制、建立故障诊断和预测模型、实施智能配电网和建立网络安全保护机制等步骤，通过这些措施，可以提高电网的可靠性、安全性和经济性。

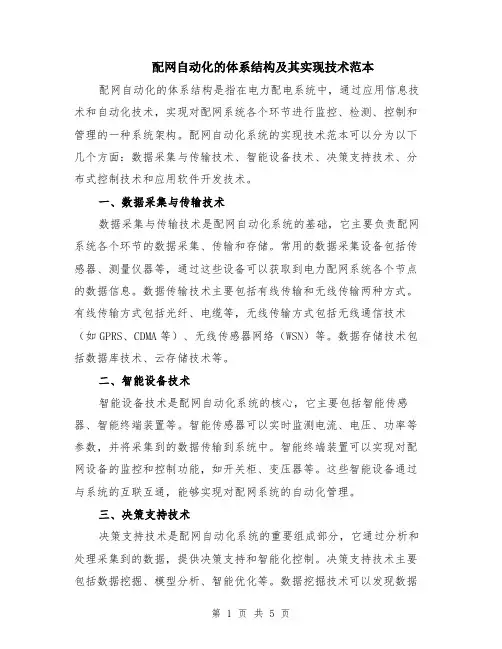

配网自动化的体系结构及其实现技术范文网络自动化是指通过计算机技术和网络设备实现网络管理和运维工作的自动化过程。
在配网自动化中，网络设备自动配置和管理是关键的实现技术之一。
本文将针对配网自动化的体系结构和实现技术进行详细探讨。
一、配网自动化的体系结构配网自动化的体系结构是指系统中各个组成部分之间的层次结构和各个组件的功能关系。
一般来说，配网自动化的体系结构包括以下几个方面：1. 数据采集层：数据采集层是配网自动化的基础，通过各种传感器和监测设备采集配网设备的状态数据、环境数据和用户需求等信息。
常见的数据采集设备包括环境传感器、电能表、电压检测仪等。
2. 数据传输层：数据传输层负责将采集到的数据传输给上层的数据处理和控制系统。
数据传输可以通过有线或无线的方式进行，常见的数据传输方式包括以太网、Wi-Fi、蓝牙等。
3. 数据处理和控制层：数据处理和控制层是配网自动化的核心，负责对采集到的数据进行处理分析，并根据分析结果进行控制和决策。
该层包括多个子系统，如数据处理子系统、控制子系统和决策子系统等。
- 数据处理子系统：负责对采集到的数据进行预处理和标准化，以保证数据的准确性和一致性。
对于非结构化数据，需要进行数据清洗和格式转换等操作，以便于后续的分析和应用。
- 控制子系统：根据数据分析的结果，控制配网设备的运行状态和参数设置。
通过控制子系统可以实现自动配置、网络拓扑优化、故障诊断和故障恢复等功能。
- 决策子系统：基于数据分析的结果，制定决策策略和优化算法，以实现配网的智能化和自适应性。
决策子系统可以根据用户需求和网络当前状态，自动调整配置和优化控制策略。
4. 应用层：应用层是配网自动化的最上层，负责与用户进行交互，提供人机界面和相关的应用服务。
应用层可以包括各种监测、调度、预警和分析工具，以满足用户对配网运维管理的需求。
二、配网自动化的实现技术配网自动化的实现技术包括硬件技术和软件技术两个方面。
下面分别介绍一下各个方面的具体技术。

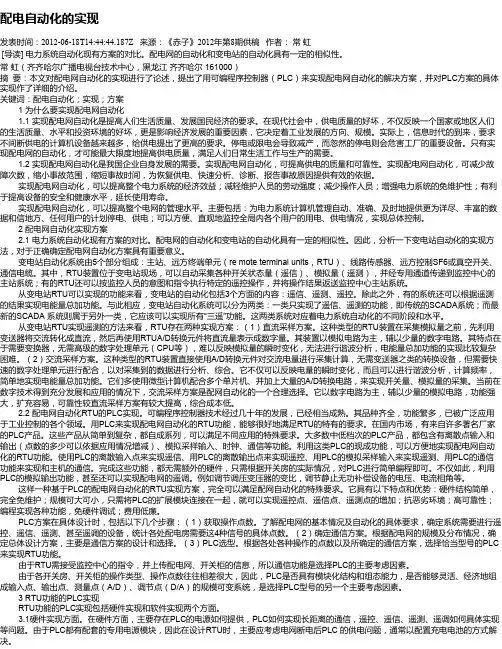

配电自动化的实现发表时间：2012-06-18T14:44:44.187Z 来源：《赤子》2012年第8期供稿作者：常虹[导读] 电力系统自动化现有方案的对比。
配电网的自动化和变电站的自动化具有一定的相似性。
常虹（齐齐哈尔广播电视台技术中心，黑龙江齐齐哈尔 161000）摘要：本文对配电网自动化的实现进行了论述，提出了用可编程序控制器（PLC）来实现配电网自动化的解决方案，并对PLC方案的具体实现作了详细的介绍。
关键词：配电自动化；实现；方案 1 为什么要实现配电网自动化 1.1 实现配电网自动化是提高人们生活质量、发展国民经济的要求。
在现代社会中，供电质量的好坏，不仅反映一个国家或地区人们的生活质量、水平和投资环境的好坏，更是影响经济发展的重要因素，它决定着工业发展的方向、规模。
实际上，信息时代的到来，要求不间断供电的计算机设备越来越多，给供电提出了更高的要求。
停电或限电会导致减产，而忽然的停电则会危害工厂的重要设备。
只有实现配电网的自动化，才可能最大限度地提高供电质量，满足人们日常生活工作与生产的需要。
1.2 实现配电网自动化是我国企业自身发展的需要。
实现配电网自动化，可提高供电的质量和可靠性。
实现配电网自动化，可减少故障次数，缩小事故范围，缩短事故时间，为恢复供电、快速分析、诊断、报告事故原因提供有效的依据。
实现配电网自动化，可以提高整个电力系统的经济效益；减轻维护人员的劳动强度；减少操作人员；增强电力系统的免维护性；有利于提高设备的安全和健康水平，延长使用寿命。
实现配电网自动化，可以提高整个电网的管理水平。
主要包括：为电力系统计算机管理自动、准确、及时地提供更为详尽、丰富的数据和信地方、任何用户的计划停电、供电；可以方便、直观地监控全局内各个用户的用电、供电情况，实现总体控制。
2 配电网自动化实现方案 2.1 电力系统自动化现有方案的对比。
配电网的自动化和变电站的自动化具有一定的相似性。
配电网继电保护和自动装置配电网自动化实施细则1.1 配电网继电保护和自动装置1.1.1 配电网应按GB50062《电力装置的继电保护和自动装置设计规范》、GB/T 14285《继电保护和安全自动装置技术规程》的要求配置继电保护。
1.1.2 10（20）千伏配电网的继电保护装置宜采用微机型保护装置，应考虑预留配合实施自动化的接口。
1.1.3 中压配电网应采用过流、速断保护，可选用重合闸装置；合环运行的配电网应增加纵差保护。
对于中性点经低电阻接地系统应增加零序电流保护。
1.1.4 保护信息的传输宜采用光纤通道。
对于线路电流差动保护的传输通道，往返均应采用同一信号通道传输。
1.1.5 非有效接地系统，保护装置宜采用三相保护模式，在配网中长期规划中指明的系统接地方式可能发生变化的保护装置配置，参考1.1.3条规定。
1.1.6 在中压低电阻接地方式中，考虑到零序电流保护整定值很难与熔断器的熔断曲线配合，因此当用户配电变压器容量在630千伏安及以上时，配电变压器应配置反映相间故障的电流保护和反映接地故障的零序保护；当客户配电变压器容量为500千伏安及以下，当采用熔丝保护时，熔丝熔断特性应满足200安电流下，熔断时间小于60毫秒。
否则应配置反映相间故障的电流保护和反映接地故障的零序保护。
1.2 配电网自动化1.2.1 系统构成配电网自动化系统是指对10（20）千伏及以下配电网进行监视、控制和管理的自动化系统，一般由主站、子站、远方终端设备、通道构成。
1.2.2 配电网自动化规划设计原则（1）配网自动化应以提高供电可靠性及配网运行管理水平为目标，配网自动化建设应遵循“统一规划、统一标准、统一建设”的原则，根据配电网的地区特点、负荷性质和重要性，选择适宜的配网自动化实现模式。
（2）配电网一次设备选型应性能先进、结构合理、质量可靠，并结合配电网自动化规划给二次设备留有可靠的接口。
通讯方式、自动化设备，以及电源选择与设置，应满足当故障或其它原因导致配电网设备停电时，各测控单元应可靠的上报信息和接受远方控制。
2024年配网自动化的体系结构及其实现技术(1)配网自动化的基本问题：尽管我国的配电网自动化工作目前已进入试点实施阶段，但对于配电自动化的认识仍然众说纷纭，下面仅对配网自动化的概念、目标、范围阐述本文的观点：a．概念：配电网自动化首先表现为一种集成化自动化系统，它在在线(实时)状态下，能够监控、协调、管理配电网各环节设备与整个配电网优化运行。
b．目标：提高供电可靠性、改善电能质量和提高运行管理效率(经济运行)。
c．范围：以10kV干线馈线自动化为主，覆盖了400V低压配电台区自动化，延伸到用户集中抄表系统。
(2)配网自动化的体系结构：配网自动化是一项系统工程，完整的配电网自动化系统包含了四个主要环节：供电网络、远动系统、通信系统、主站网络。
目前存在的误区之一：过分强调自动化及软件功能，忽略电网的根本需求。
(3)实施配网自动化的技术原则：a．可靠性原则：实施配网自动化的首要目标是提高配电网的供电可靠性，实现高度可靠的配网自动化系统要遵循以下原则：①具有可靠的电源点(双电源进线、备自投、变电所自动化)。
②具有可靠的配电网网架(规划、布局、线路)。
③具有可靠的设备(一次智能化开关、二次户外FTU、TTU)。
④具有可靠的通信系统(通信介质、设备)。
⑤具有可靠的主站系统(计算机硬件、软件、网络)。
b．分散性原则：①由于配电网的地域分布性特点，建立配网自动化系统希望功能分散、危险分散，采用具有智能的一次设备(如重合器)，故障就地解决。
对于县级规模的配电网，复杂性并不高，提高可靠性供电，通常双电源即能满足实际要求，推荐重合器方案，并且在10kV干线适当配置开关数量，使保护配合能够实现。
②为进一步提高整体系统的安全可靠性，主站软件功能分散，以SCADA为主体的实时监控功能独立运行，以GIS(地理信息系统)为主体的在线管理功能独立运行，电网分析计算功能独立运行，各功能间内核(数据库、微内核调度等)一体化设计，保证信息的可靠、高效、优质共享。
配网自动化的实现
发表时间：2018-04-16T15:05:24.547Z 来源：《电力设备》2017年第33期作者：叶致勇
[导读] 摘要：由于我国社会经济的持续发展与人们生活水平的持续提升，在对电力要求方面，逐渐提高的不单是对电量的需求，对供电的质量和可靠性的要求也大大的提高。
（肇庆四会供电局广东肇庆 526200）
摘要：由于我国社会经济的持续发展与人们生活水平的持续提升，在对电力要求方面，逐渐提高的不单是对电量的需求，对供电的质量和可靠性的要求也大大的提高。
电力系统自动化成为了其主要发展趋势，其中一个馈线自动化是配电自动化系统的重要组成部分，就是更有效的减少停电范围以及时间，提高供电的可靠性和供电量。
关键词：可靠性；馈线自动化；配电自动化系统
引言：配电作为电能发变送配中的最后一个环节，在电力生产中具有非常重要的作用。
但过去由于历史的原因，一直未得到应有的重视。
随着经济建设的发展和人们生活水平的提高，对供电质量和供电可靠性提出了更高的要求。
大规模的两网改造结束后，配电网的布局得到优化，但要进一步提高配电网的可靠性，还必须全面实现高水平的配电网自动化。
实际上，近年来我国许多地区已经在不同层次、不同规模上进行了配电网自动化的试点工作，也取得了相当的成绩。
馈线自动化是配电网自动化的重要组成部分。
要实现馈线自动化，需要合理的配电网结构，具备环网供电的条件；各环网开关、负荷开关和街道配电站内开关的操作机构必须具有远方操作功能；环网开关柜内必须具备可靠的开关操作电源和供FTU、通信设备用的工作电源；具备可靠的、不受外界环境影响的通信系统
馈线自动化的实现原则是，故障后的网络重构应采用集中控制与分布控制相结合，优先采用分布式控制的原则，以提高反应速度；实现配电网的闭环运行，故障情况下，瞬时切断故障段并保持对非故障区的不间断供电；兼容开环运行模式。
1、配网自动化的主站
配电自动化主站是整个配电网的监视、控制和管理中心，主要完成配电网信息的采集、处理与存储，并进行综合分析、计算与决策，并与配网GIS、配网生产信息、调度自动化和计量自动化等系统进行信息共享与实时交互，按照功能模块的部署可分为简易型和集成型两种配电自动化主站系统。
2、配电自动化终端设备
配电自动化终端主要指安装于开关站、配电房、环网柜、箱式变电站、柱上开关处，用于采集配电设备运行故障信息和进行控制的终端设备。
根据应用场合不同分为配电房配电自动化终端（DTU）、架空线馈线自动化终端（FTU）、电缆型故障指示器和架空型故障指示器。
1、架空线馈线自动化终端（FTU）
2.1架空线馈线自动化终端（FTU）适用于10kV架空线路的分段开关和联络开关的监测和控制。
FTU基本按照变电室中线路为单元进行配置，对于采集参数较少的负荷侧出路，可以根据采集数量配置若干FTU。
虚线线条表示通信联系，所实现的功能包括：采集该线路的电压、电流等所需电气参数和设备状态并通过RTU主动上送、执行远方控制命令进行开关开合和参数调整、根据整定条件实现故障状态纵差保护。
分布式控制和集中式控制相结合是10/35kV线路故障处理原则。
分布式控制作为主要手段，采用故障状态差动保护方式，通过FTU之间相互通信甄别故障地点，断开故障点二侧开关，隔离故障，保证健康段线路供电。
集中式控制作为后备手段，在保护拒动情况下，由主站系统进行故障判别、隔离。
由于本环网为电缆网，故障一般为永久性故障，所以不考虑重合闸方式，但FTU本身具备重合闸功能。
2.2故障指示器
故障指示器是指安装在架空线、电力电缆上，用于指示故障电流流通的装置。
短路故障指示器分为户外型及户内型两种，架空线路安装户外型故障指示器，电缆线路安装户内型故障指示器。
故障指示器是一种可以直接安装在配电线路上的故障指示装置，主要通过检测线路电流和电压的变化，来识别故障特征，从而判断是否给出故障指示。
故障指示器动作后，其状态指示一般能维持数小时至数十小时，便于巡线工人到现场观察。
故障指示器可通过GPRS无线通信将故障信息远传给配电自动化主站。
工作原理：当系统发生短路故障时，故障指示器检测流过线路的短路故障电流后自动动作（如通过翻牌指示或发光指示）并发出故障信息，按照电源与故障点经故障点形成回路的原理，该线路上最后一个发出故障信息的故障指示器和第一个没有发现故障信息的故障指示器之间的区段即为故障点所在。
2.3配网通信方式
配网通信一般采用主干层和接入层两层结构组网，配网主站系统至变电站的主干通信网一般采用光纤传输网方式，变电站至配网终端之间的接入部分采用多种通信方式，主要有以下几种：
1）工业以太网通信
有源光网络主要是利用工业以太网技术，具有技术成熟、性能稳定、组网灵活、便于升级扩容等优点，适合高温、潮湿环境、强电磁干扰等恶劣环境下的应用。
不足之处是存在点对点结构纤芯资源浪费、相对投资高等缺点。
2）无源光纤通信
无源光网络主要是利用以太网无源光网络（EPON）技术，采用点到多点结构，无源光纤传输，具有成本低、带宽高、扩展性强、组网快速灵和以及方便与现有以太网完全兼容等优点。
不足之处是EPON组网方式以星型为主，对于链形和环形网络受技术本身限制支持较差，施工前需严格规划各节点的光功率，不利于灵活组网和未来扩容需求。
3）无线公网通信
目前无线公网通信主要包括GPRS、CDMA、3G等。
无线公网可节约光缆铺设费用，组网灵活，适用于无线公共网络覆盖完整却信号优良的城市，不足之处是只适合于实时性要求不高的数据采集应用，可靠性、安全性方面有待进一步提高。
3、配电自动化应用和优势
3.1、应用
截至2016年4月，四会供电局共有10kV公用线路152回，已安装配网自动化设备线路45回。
其中包括9回10kV线路安装了配网自动化
成套负荷开关，共28套；36回线路安装了故障指示器，共379组（详见下表）。
配网自动化覆盖率为29.6%，城区配网自动化覆盖率为87.8%（包括未接入主站设备）。
配网自动化子站因主站项目配套滞后尚未建设，且已安装的配网自动化设备接入配网自动化主站的比率不高。
已安装的28套负荷开关中有22套接入配网自动化主站，接入率为
78.5%，故障指示器则全部未接入，接入率为0%。
未接入设备将在2016年5月根据联调接入计划安排接入主站系统。
2016年在建有东城所所辖电缆线路故障定位系统实施项目，以及30个10kV线路配置自动化开关三分段项目。
这些项目建设完成后将大大提高四会局配网自动化覆盖率，但仍需加大项目立项建设力度。
总体上，四会局目前配网自动化覆盖率较低，配网自动化项目建设进度较慢，与肇庆局配网自动化建设要求有较大差距。
3.2、优势
配电网自动化指的是配电网运行自动化和管理自动化，是实现信息集成、用户服务的现代化管理系统。
随着计算机技术、通信技术的发展，配电网自动化从原有的功能独立的自动化系统转变为电力资源的多方面综合利用。
配电网自动化模式方案包括开闭所、馈电线路、调度自动化等内容，调度自动化系统可以接收全局电网和配电子站的运行信息，通过调度决策系统的计算、处理得出运行策略，从而保障配电网运行的经济性和可靠性。
（1）提高供电可靠性
配电网自动化能够通过环网供电等方式，借助馈线自动化系统对线路进行检测，自动定位故障并隔离故障区段，保证其它区段供电的稳定。
（2）扩大供电能力
配电网自动化通过实时监控能够及时调整系统运行，并提高用户侧管理水平，提高供电和服务质量，从而逐步扩大供电能力。
（3）降低线路损耗
配电网自动化能够优化网络结构，通过无功配置降低线路损耗。
另外，还可以优化运行方式，从而提高设备利用率。
（4）减轻劳动强度
通过实现故障检测、定位等工作的自动化，可以降低管理和维护工作量，降低劳动强度。
与此同时，还可以节省维护费用，避免重复
投资，节省配电网建设投资。
配电网自动化是一项规模大、投资大、范围广、技术含量高的系统工程，需要结合现有信息和各项资源，以降低配电自动化建设成本和实施难度，提高建设水平。
配电自动化模式方案应先规划实时监控环节，提高供电可靠性，再规划管理环节，提高供电经济性。
配电网自动化对功能的实时性有很高的要求，实时性是保障供电安全、可靠以及劳动生产率的关键，必须首要考虑，其它功能可以在实时性的基础上逐步扩展和不断完善。
在提高供电可靠性的基础上，需要以远程抄表自动化来提高供电经济性，并实现配电管理和负荷管理自动化，以降低电量损失，提高管理水平。
配电网自动化能够提高电力系统的工作效率、经济效益和安全性，电力企业必须牢记自身责任，加快、加强配电网自动化建设，为居民、企业的生产生活提供优质稳定的电能。
4.总结
配电网自动化在技术改革的过程中不断的完善，首先实现了多岛自动化向开放式、综合式的集成发展，其次还对电力市场的兴起，配电管理设备和技术的更新都进行了良好的补充。
相信配电网自动化的实施在各方面的共同努力下，不断完善并上升为标准化、规范化管理，一定会取得较好的成效，得到更大的社会效益和经济效益。
参考文献：
[1] 唐赛中等.配电网自动化技术及其应用.东北电力技术，1999（1）
[2] 刘健等.配电自动化系统.北京：中国水利水电出版社，1999.
[3] 方富淇.配电网自动化.北京：中国电力出版社，2000.
[4] 王明俊等.配电系统自动化及其发展.北京：中国电力出版社，1998.
[5] 国家电网公司，《配电网技术导则》，中国电力出版社，2009．。
