使用数字万用表判断三极管管脚

怎样用万用表辨别三极管的三个极答案数字万用表测试与指针万用表有区别，那么用数字万用表如何测试出三极管的极性呢？首先将万用表打到测试二极管端，用万用表的红表笔接触三极管的其中一个管脚，而用万用表另外的那支表笔去测试其余的管脚，直到测试出如下结果：1、如果三极管的黑表笔接其中一个管脚，而用红表笔测其它两个管脚都导通有电压显示，那么此三极管为PNP三极管，且黑表笔所接的脚为三极管的基极B，用上述方法测试时其中万用表的红表笔接其中一个脚的电压稍高，那么此脚为三极管的发射极E，剩下的电压偏低的那个管脚为集电极C。

2、如果三极管的红表笔接其中一个管脚，而用黑表笔测其它两个管脚都导通有电压显示，那么此三极管为NPN三极管，且红表笔所接的脚为三极管的基极B，用上述方法测试时其中万用表的黑表笔接其中一个脚的电压稍高，那么此脚为三极管的发射极E，剩下的电压偏低的那个管脚为集电极C。

------------------------------------------------------------------------------------------------------1 中、小功率三极管的检测A 已知型号和管脚排列的三极管，可按下述方法来判断其性能好坏(a)测量极间电阻。

将万用表置于R×100或R×1K挡，按照红、黑表笔的六种不同接法进行测试。

其中，发射结和集电结的正向电阻值比较低，其他四种接法测得的电阻值都很高，约为几百千欧至无穷大。

但不管是低阻还是高阻，硅材料三极管的极间电阻要比锗材料三极管的极间电阻大得多。

(b) 三极管的穿透电流ICEO的数值近似等于管子的倍数β和集电结的反向电流ICBO的乘积。

ICBO随着环境温度的升高而增长很快，ICBO的增加必然造成ICEO 的增大。

而ICEO的增大将直接影响管子工作的稳定性，所以在使用中应尽量选用ICEO小的管子。

通过用万用表电阻直接测量三极管e－c极之间的电阻方法，可间接估计ICEO的大小，具体方法如下：万用表电阻的量程一般选用R×100或R×1K挡，对于PNP管，黑表管接e极，红表笔接c极，对于NPN型三极管，黑表笔接c极，红表笔接e极。

数字万用表测量三极管和二级管
一、测量二极管
1.将数字万用表拨至二极管测试档位。

2.将红表笔接二极管正极，黑表笔接二极管负极。

3.读取万用表显示的数值，如果显示正向导通电压值，则二极管为正向导通状态；如果显示无穷大或反相击穿电压值，则二极管为反向截止状态。

二、测量三极管
1.将数字万用表拨至三极管测试档位。

2.将红表笔接三极管基极，黑表笔分别接集电极和发射极。

3.读取万用表显示的数值，如果显示正向导通电压值，则三极管为正常工作状态；如果显示无穷大或反相击穿电压值，则三极管可能存在故障。

如何利用万用表区分三极管的极性和管脚1. 用万用表分辨三极管极性利用万用表的欧姆挡可以分辨是NPN型还是PNP型三极管，具体方法是：万用表Rx1k挡，用黑表棒按一根引脚，红表棒分别接另两根引脚，如图1所示是接线示意图。

测量两个电阻值真1R1,1R2。

黑表棒换一根引脚，红表棒接另两根引脚，测量两个电阻值2R1，2R2；黑表棒接第三根引脚，红表棒接另两引脚，测量两个电阻值3R1，3R2.将测量的三组电阻值进行比较，当某一组中的两个电阻值基本相等时，黑表棒所接的引脚为该三极管基极。

如果该组两个阻值为三组中的最小值，说明是NPN型三极管；如果该组两个阻值为最大值，说明是PNP三极管。

图1 分辨三极管极性接线示意图2.检测原理如图2所示是NPN型三极管．它有两正极相连的PN结，当黑表棒接基极、红表棒分别接另两个引脚后，因为表内电池的正极与黑表棒相连，这样给集电结和发射结加正向偏置电压，所以测量电阻值基本相等．而且为最小值，其他两种检测状态下均不可能有两个相等且为最小的阳值，这样可以确定是NPN型三极管。

图2 三极管极性检测原理示意图如图2(b)所示是PNP型三极管．两个PN结负极相连，黑表棒接基极、红表棒分别接其他两个引脚后，表内电压给两个PN加反向偏置电压，两个PN反向电阻大小一样，这样可以确定三极管是PNP型．3.1分辨NPN型三极管集电极和发射极方法前面分辨NPN型还是PNP型三极管时已经确定基极，如图3所示是分辨NPN型三极管集电极和发射极时接线示意图。

红、黑表棒任意接基极之外的另两根引脚，然后用嘴唇去同时接触黑表棒和基极．图中集电极和发射极之间电阻R是嘴唇接触时的人体电阻。

如果表针向右偏转一个角度(阻值在减小许多)，说明黑表棒所接引脚为集电极，另一个为发射极。

如果嘴唇接触时表针没有偏转，将红．黑表棒互换一次接线，再用同样方法测量一次，只要三极管是好的，必有衷针偏转现象，可以确定集电极和发射极。

图 3 分辨NPN型三极管集电极和发射极接线示意图4.分辨PNP型三极管集电极和发射极的方法如图4 所示是分辨PNP型三极管集电极和发射极接线示意图，用嘴唇取接触基极和红表棒（不是黑表棒），如表针向右偏转说明红表棒所接为集电极，另一个为发射极。

数字万用表有专用测二极管档，调至该档（有二极管符号）后，用红黑两笔任意接二极管两极，如屏幕显示0.xxx(数字随管型而变）则此时红笔接的是阳极，黑笔是阴极；如屏幕显示为1则红笔接的是阴极；黑笔是阳极。

指针式万用表须用电阻档测，一般选用R*100档即可，同样用红黑两笔任意接二极管两极，如显示电阻为无穷大则红笔接的是阳极，黑笔是阴极；如显示电阻为非无穷大有限值则红笔接的是阴极，黑笔是阳极（注意：两种表同色笔接电池的极性相反）。

在会测二极管极性后才可能测三极管电极。

以数字表说明测法(实际上用指针表更直观）------用二极管档，用红笔轮流接三个电极，每接一极后，用黑笔分接另两极，这种情况下如三极管为NPN型管，总会出现一次相当于红笔接二极管阳极，而另两极都为二极管阴极的情况（内部等同于两个阳极接在一起的二极管，此时红笔接的就是B）,再判断剩下两极，将表选到2M欧档位，用左手拇指、食指同时捏住红笔和极性未知的一极，用黑表笔接未知的另一极（手不要接触），此时电阻显示应为1，保持这种测试状态，这时用左手中指接触B极（刚才已测出的），如表显示阻值变小，则说明拇指、食指捏住的是C极，当然剩下的就是E；如阻值没有变化，将这两极位置互换，再用左手中指接触B极，表显示阻值应出现变小，则说明当前拇指、食指捏住的是C极，当然剩下的就是E。

PNP型管只是极性相反，测试原理（利用三极管的放大作用）相同，不再赘述。

如何使用数字万用表判断三极管的管脚极性以S9013的三极管，假设不知它是PNP管还是NPN管。

图1三极管我们知道三极管的内部就像二个二极管组合而成的。

其形式就像下图。

中间的是基极（B 极）。

图2三极管的内部形式首先我们要先找到基极并判断是PNP还是NPN管。

看上图可知，对于PNP管的基极是二个负极的共同点，NPN管的基极是二个正极的共同点。

这时我们可以用数字万用表的二极管档去测基极，看图3。

对于PNP管，当黑表笔（连表内电池负极）在基极上，红表笔去测另两个极时一般为相差不大的较小读数（一般0.5-0.8），如表笔反过来接则为一个较大的读数（一般为1）。

对于NPN管，当红表笔（连表内电池正极）连在基极上。

从图4可以得知，手头上的S9013为NPN管，中间的管脚为基极。

图3万用表的二极管测量档图4判断S9013的B极和管型找到基极和知道是什么类型的管子后，就可以来判断发射极和集电极了。

如果使用指针式万用表到了这个步可能就要用到两只手了，甚至有朋友会用到嘴舌，可以说是蛮麻烦的。

而利用数字表的三极管hFE档（hFE 测量三极管直流放大倍数）去测就方便多了，当然你也可以省去上面的步骤直接用hFE去测出三极管的管脚极性，我自己则认为还是加上上面的步骤方便准确一些。

表打到hFE档上，S9013插到NPN的小孔上，B极对上面的B字母。

读数，再把它的另二脚反转，再读数。

读数较大的那次极性就对上表上所标的字母，这时就对着字母去认S9013的C，E极。

学会了，其它的三极管也就一样这样做了，方便快速。

图5万用表上的hFE档图6判断C，E极图7判断C，E极常用三极管类型9012是PNP型三极管，9013是NPN型三极管。

9013不能代替9012使用的。

但是可用9015代替9012。

在一般情况下也可以用8550代替9012。

9011:NPN9012:PNP9013:NPN9014:NPN9015:PNP8550:PNP8050:NPN如需严格的参数资料，请查半导体手册。

用数字万用表判断晶体管的E、B、C极三个管脚的方法与指针式万用表用电阻档去测量是不一样的。

要用测量二极管的档位才能判断出晶体管E、B、C极的三个管脚。

以UT6OE为例介绍具体的测量办法:把数字万用表拨在二极管测量档。

图1：数字万用表与三极管连接的情况1)先找晶体管基极:用红表笔分三次接被测晶体管的①、②、③脚，黑表笔分别接另外两根引线(见图1)，得出表的测试结果。

表1:找基极时的测试数据从表1中可以看出当黑表笔接③红表笔分别接①、②时，显示两次正向电压值，所以可以找出③脚是基极，且为PNP型晶体管。

2)找集电极和发射极:如上例找出PNP型晶体管的③脚为基极后，用数字万用表二极管档黑表笔接㈢脚，红表笔分别接①和②脚(如果是测NPN型管表笔与上述相反)，结果测得③脚与①脚的电压为0·699V，而③脚与②脚之间的电压为0·680V，因此可以得知示值为0·699V时，红表笔接的是发射极①脚;示值为0·680V的一次，红表笔接的是集电极②脚。

三极管的检测方法1、中、小功率三极管的检测A、已知型号和管脚排列的三极管，可按下述方法来判断其性能好坏(a)、测量极间电阻。

将万用表置于R×100或R×1k挡，按照红、黑表笔的六种不同接法进行测试。

其中，发射结和集电结的正向电阻值比较低，其他四种接法测得的电阻值都很高，约为几百千欧至无穷大。

但不管是低阻还是高阻，硅材料三极管的极间电阻要比锗材料三极管的极间电阻大得多。

(b)、三极管的穿透电流ICEO的数值近似等于管子的倍数β和集电结的反向电流ICBO的乘积。

ICBO随着环境温度的升高而增长很快，ICBO的增加必然造成ICEO的增大。

而ICEO的增大将直接影响管子工作的稳定性，所以在使用中应尽量选用ICEO小的管子。

通过用万用表电阻直接测量三极管e－c极之间的电阻方法，可间接估计ICEO的大小，具体方法如下：万用表电阻的量程一般选用R×100或R×1k挡，对于PNP管，黑表管接e极，红表笔接c极，对于NPN型三极管，黑表笔接c极，红表笔接e极。

数字万用表测3极管的方法
要测量3极管的参数，可以使用数字万用表按照以下步骤操作：
1.将万用表的旋钮调到“二极管测试”档位。

2.将3极管插入测试夹具或连接线中，确保连接正确。

3.将测试夹具或连接线的红色插头连接到3极管的基极（B）。

4.将测试夹具或连接线的黑色插头连接到3极管的发射极（E）。

5.保存先前的连接，接下来将黑色插头移动到3极管的集电极（C）。

6.观察数字万用表的显示。

-如果显示为高阻值（“1”或“OL”），表示基极与发射极之间存在
正向电压，表示3极管正常。

-如果显示为低阻值（接近于零），表示基极与发射极之间存在短路
或低阻状态，可能说明3极管存在问题。

7.再次将黑色插头移回集电极（C），红色插头移回基极（B）。

8.将万用表的旋钮调到“测试电流”档位。

9.测量3极管的集电极与发射极之间的电流。

10.如果测量到正常的电流值，则3极管正常；如果电流接近于零，
则3极管可能出现开路或损坏。

请注意，以上步骤仅适用于一些常见的NPN或PNP型3极管。

对于特
殊型号的3极管或其他特殊用途的器件，建议参考原厂的调试手册或使用
专用的测试仪器进行测量。

使用数字万用表判断三极管管脚使用数字万用表判断三极管管脚一、概述三极管是一种常用的电子元件，具有放大和开关的作用。

正确地判断三极管的管脚，对于正确地使用三极管非常重要。

数字万用表是一种现代化的测量仪器，具有测量精度高、测量范围广、操作简便等优点，可以使用数字万用表来判断三极管的管脚。

二、数字万用表判断三极管管脚的原理数字万用表判断三极管管脚的原理是利用三极管的特性，通过测量三极管不同管脚之间的电阻值，来判断各个管脚的极性。

具体来说，数字万用表可以通过以下步骤来判断三极管的管脚：1.确定基极（B）：将数字万用表的红表笔接在三极管的其中一个管脚上，黑表笔分别接在其他两个管脚上，测量两次电阻值。

如果两次测量的电阻值都很小（一般小于几百欧），则红表笔所接的管脚为基极（B）。

2.确定集电极（C）和发射极（E）：将数字万用表的红表笔接在基极（B）上，黑表笔分别接在其他两个管脚上，测量两次电阻值。

然后，将表笔对调，再次测量两次电阻值。

这四次测量的电阻值中，有一次测量的电阻值应该比其他三次测量的电阻值都大（一般大于几千欧），这一次测量的红表笔所接的管脚为集电极（C），黑表笔所接的管脚为发射极（E）。

三、数字万用表判断三极管管脚的步骤下面是使用数字万用表判断三极管管脚的步骤：1.将数字万用表打到二极管档（一般为二极管和蜂鸣器档）。

2.将红表笔接到三极管的其中一个管脚上，黑表笔分别接到其他两个管脚上，测量两次电阻值。

如果两次测量的电阻值都很小（一般小于几百欧），则红表笔所接的管脚为基极（B）。

3.将红表笔接到基极（B）上，黑表笔分别接到其他两个管脚上，测量两次电阻值。

然后，将表笔对调，再次测量两次电阻值。

这四次测量的电阻值中，有一次测量的电阻值应该比其他三次测量的电阻值都大（一般大于几千欧），这一次测量的红表笔所接的管脚为集电极（C），黑表笔所接的管脚为发射极（E）。

4.确认测量结果：根据以上步骤，可以得到三极管的三个管脚的极性。

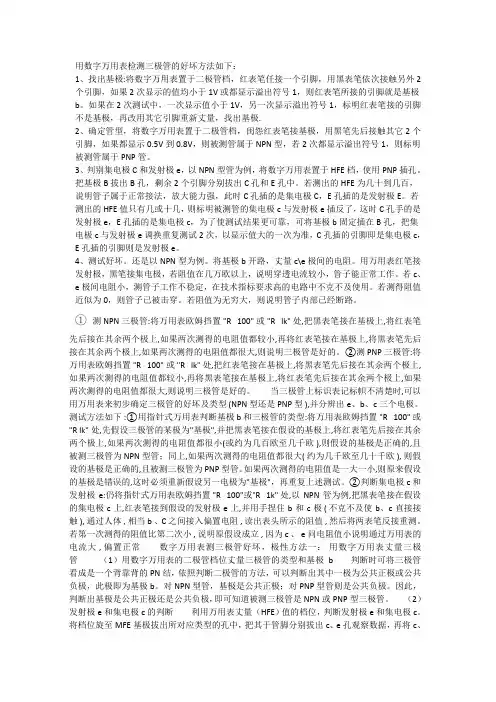

创作编号：BG7531400019813488897SX创作者：别如克*用数字万用表检测三极管的好坏方法如下：1、找出基极:将数字万用表置于二极管档，红表笔任接一个引脚，用黑表笔依次接触另外2个引脚，如果2次显示的值均小于1V 或都显示溢出符号1，则红表笔所接的引脚就是基极b。

如果在2次测试中，一次显示值小于1V，另一次显示溢出符号1，表明红表笔接的引脚不是基极，再改用其它引脚重新测量，找出基极.2、确定管型，将数字万用表置于二极管档，闺怨红表笔接基极，用黑笔先后接触其它2个引脚，如果都显示0.5V到0.8V，则被测管属于NPN型，若2次都显示溢出符号1，则表明被测管属于PNP管。

3、判别集电极C和发射极e，以NPN型管为例，将数字万用表置于HFE档，使用PNP插孔。

把基极B插入B孔，剩余2个引脚分别插入C孔和E孔中。

若测出的HFE为几十到几百，说明管子属于正常接法，放大能力强，此时C孔插的是集电极C，E 孔插的是发射极E。

若测出的HFE值只有几或十几，则表明被测管的集电极c与发射极e插反了，这时C孔手的是发射极e，E 孔插的是集电极c，为了使测试结果更可靠，可将基极b固定插在B孔，把集电极c与发射极e调换重复测试2次，以显示值大的一次为准，C孔插的引脚即是集电极c，E孔插的引脚则是发射极e。

4、测试好坏。

还是以NPN型为例。

将基极b开路，测量c\e极间的电阻。

用万用表红笔接发射极，黑笔接集电极，若阻值在几万欧以上，说明穿透电流较小，管子能正常工作。

若c、e极间电阻小，测管子工作不稳定，在技术指标要求高的电路中不能使用。

若测得阻值近似为0，则管子已被击穿。

若阻值为无穷大，则说明管子内部已经断路。

①测 NPN 三极管:将万用表欧姆挡置 "R 100" 或 "R lk" 处,把黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都很大,则说明三极管是好的。

用数字万用表检测三极管的好坏方法如下：1、找出基极:将数字万用表置于二极管档，红表笔任接一个引脚，用黑表笔依次接触另外2个引脚，如果2次显示的值均小于1V或都显示溢出符号1，则红表笔所接的引脚就是基极b。

如果在2次测试中，一次显示值小于1V，另一次显示溢出符号1，标明红表笔接的引脚不是基极，再改用其它引脚重新丈量，找出基极.2、确定管型，将数字万用表置于二极管档，闺怨红表笔接基极，用黑笔先后接触其它2个引脚，如果都显示0.5V到0.8V，则被测管属于NPN型，若2次都显示溢出符号1，则标明被测管属于PNP管。

3、判别集电极C和发射极e，以NPN型管为例，将数字万用表置于HFE档，使用PNP插孔。

把基极B拔出B孔，剩余2个引脚分别拔出C孔和E孔中。

若测出的HFE为几十到几百，说明管子属于正常接法，放大能力强，此时C孔插的是集电极C，E孔插的是发射极E。

若测出的HFE值只有几或十几，则标明被测管的集电极c与发射极e插反了，这时C孔手的是发射极e，E孔插的是集电极c，为了使测试结果更可靠，可将基极b固定插在B孔，把集电极c与发射极e调换重复测试2次，以显示值大的一次为准，C孔插的引脚即是集电极c，E孔插的引脚则是发射极e。

4、测试好坏。

还是以NPN型为例。

将基极b开路，丈量c\e极间的电阻。

用万用表红笔接发射极，黑笔接集电极，若阻值在几万欧以上，说明穿透电流较小，管子能正常工作。

若c、e极间电阻小，测管子工作不稳定，在技术指标要求高的电路中不克不及使用。

若测得阻值近似为0，则管子已被击穿。

若阻值为无穷大，则说明管子内部已经断路。

①测 NPN 三极管:将万用表欧姆挡置 "R 100" 或 "R lk" 处,把黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都很大,则说明三极管是好的。
