用数字万用表检测三极管的好坏方法如下

用万用表测量贴片三极管 SOT-23封装的方法
贴片三极管SOT23封装是比较常见的封装样式, 其管脚功能定义（包括此封装下NPN和PNP两种类别的三极管）为：
上面是集电极集c，左下是基极b，右下是发射集e.
辨别方法：
万用表打到蜂鸣二极管档，
1：NPN 型贴片三极管判别方法：红表笔放在左下基极b的位置，黑表笔分别触碰另外两集，分别得到两组相差不大的读数，由于生产厂家不同，可能略有差异，一般两组读数都在600左右，300-800之间为正常。

2：PNP 型贴片三极管判别方法：同上，不过要将红黑表笔的顺序反过来！
至于原理则很简单：主要是利用PN结的单向导电性！看下面这张图再想想红黑表笔的位置就能想明白！
三极管的好坏判断
把数字万用表打到二极管档，bc，be极正向读数在600左右；反向没有阻值（e 极正向反向均没有阻值为好管）反之为坏管。

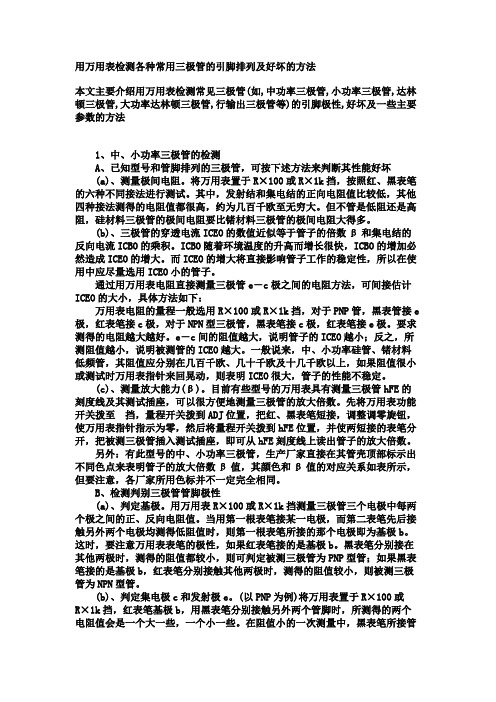

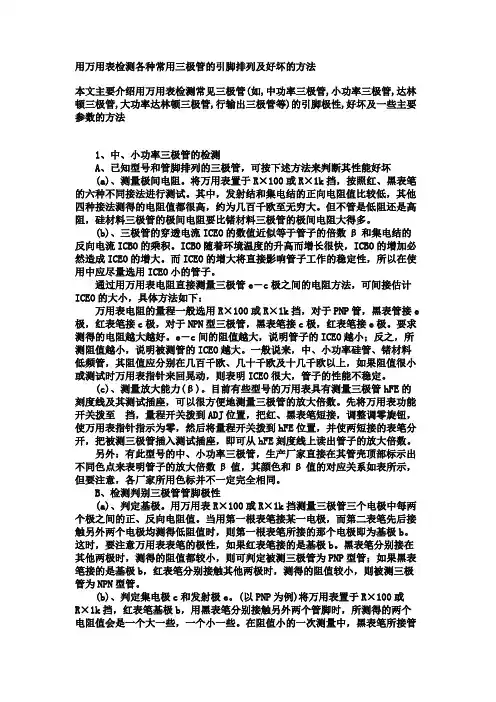

用万用表检测各种常用三极管的引脚排列及好坏的方法本文主要介绍用万用表检测常见三极管(如,中功率三极管,小功率三极管,达林顿三极管,大功率达林顿三极管,行输出三极管等)的引脚极性,好坏及一些主要参数的方法1、中、小功率三极管的检测A、已知型号和管脚排列的三极管，可按下述方法来判断其性能好坏(a)、测量极间电阻。

将万用表置于R×100或R×1k挡，按照红、黑表笔的六种不同接法进行测试。

其中，发射结和集电结的正向电阻值比较低，其他四种接法测得的电阻值都很高，约为几百千欧至无穷大。

但不管是低阻还是高阻，硅材料三极管的极间电阻要比锗材料三极管的极间电阻大得多。

(b)、三极管的穿透电流ICEO的数值近似等于管子的倍数β和集电结的反向电流ICBO的乘积。

ICBO随着环境温度的升高而增长很快，ICBO的增加必然造成ICEO的增大。

而ICEO的增大将直接影响管子工作的稳定性，所以在使用中应尽量选用ICEO小的管子。

通过用万用表电阻直接测量三极管e－c极之间的电阻方法，可间接估计ICEO的大小，具体方法如下：万用表电阻的量程一般选用R×100或R×1k挡，对于PNP管，黑表管接e 极，红表笔接c极，对于NPN型三极管，黑表笔接c极，红表笔接e极。

要求测得的电阻越大越好。

e－c间的阻值越大，说明管子的ICEO越小；反之，所测阻值越小，说明被测管的ICEO越大。

一般说来，中、小功率硅管、锗材料低频管，其阻值应分别在几百千欧、几十千欧及十几千欧以上，如果阻值很小或测试时万用表指针来回晃动，则表明ICEO很大，管子的性能不稳定。

(c)、测量放大能力(β)。

目前有些型号的万用表具有测量三极管hFE的刻度线及其测试插座，可以很方便地测量三极管的放大倍数。

先将万用表功能开关拨至 挡，量程开关拨到ADJ位置，把红、黑表笔短接，调整调零旋钮，使万用表指针指示为零，然后将量程开关拨到hFE位置，并使两短接的表笔分开，把被测三极管插入测试插座，即可从hFE刻度线上读出管子的放大倍数。

万用表测试三极管好坏及管型的方法（1）三极管好坏的检验三极管有两个P-N结（放射结和集电结），相当于两个二极管。

因此用检验二极管好坏的方法，检验三极管的好坏。

下面以锗管为例加以说明。

万用表置R×100或R×10挡，用正表笔接管子的基极，负表笔接放射极，表的指针指示一读数；正表笔不动，负表笔换接集电极，表的指针又指示一读数。

这两次测试的分别是放射结和集电结的正向电阻，假如两次读数都较小（指针接近满刻度处），说明两个P-N结正向特性良好。

然后再用万用表的负表笔接管子基极，正表笔分别接放射极和集电极作两次测试。

则这两次是反向电阻的测量，假如两次读数都较大（表针指在约1/4满刻度处），说明两个结反向特性良好。

最终再进行放射极、集电极间电阻测量，正负表笔分别交换各测一次，如都是高阻值（指针不超过满标度的1/4）说明正常。

六次测试结果均如上述，被测三极管则是好管子，否则管子已损坏。

（2）PNP和NPN型的判别三极管有PNP型和NPN型之分，只要知道管子型号，也就知道它是PNP还是NPN型了。

例如3AX31、3CG1等于PNP型管而3GB1、3DG6则为NPN型三极管。

假如遇到管子型号模糊不清，这时可通过测试来判别是PNP还是NPN型。

用上面检验三极管好坏的方法，用万用表先判定管子完好，这个过程中有两次测到低阻值。

利用这个方法测试时，假如正表笔接某极，负表笔分别接另外两个极，读得的均是低阻值，如图1（a）所示，此管为PNP型管；假如负表笔接三极管某极，用正表笔分别接另外两个极，读数均是低阻值，如图1（b）所示，则该管是NPN型管。

图1 PNP型和NPN型的检验。

如何测量三极管的好坏要测量三极管的好坏，可以通过以下几种方法进行测试:1.使用万用表进行基本测试:首先，将万用表调至电阻测量档位，并确保三极管处于断电状态。

然后，分别将三极管的基、发射器和集电器引脚连接到万用表的探针上。

测量三极管的各个引脚之间的电阻值，并与三极管参数手册中给出的标准值进行比较。

如果测量到的电阻值与标准值相差较大，则可能表示三极管出现了问题。

2.使用测试仪器进行功率放大测试:这种测试方法需要使用一个功率信号发生器，一个负载电阻和一个示波器。

首先，将功率信号发生器的信号源与三极管的基极接触，并将功率信号发生器的负载连接到三极管的集电极上。

然后，将示波器的探头分别接到三极管的基、发射极和集电极上。

接下来，通过改变功率信号发生器的输出信号频率和电平，可以观察到三极管放大的波形。

如果波形失真或幅度不正常，可能意味着三极管出现了问题。

3.使用电源和负载进行工作状态测试:将三极管正确连接到电源和负载电阻上，确保电源的电压和电流符合三极管的工作要求。

然后，通过观察三极管的工作状态来判断其好坏。

正常工作的三极管在工作时会有明显的电流和电压变化，而坏掉的三极管可能几乎没有变化或电流和电压不稳定。

4.进行信号放大测试:这项测试需要使用一个信号源、一个负载电阻和一个示波器。

首先，将信号源的信号线与三极管的基极接触，并将负载电阻连接到三极管的集电极上。

然后，通过改变信号源的频率和幅度，观察示波器上的输出信号波形。

正常的三极管应该能够放大和传输输入信号，如果波形失真或幅度不正常，可能表示三极管出现了问题。

需要注意的是，在测试三极管之前，确保正确连接引脚，并了解三极管的工作电压和电流范围，以避免对测试仪器造成损坏。

此外，还应该参考三极管的参数手册，以了解其特定的测试方法和标准值。

总结起来，测量三极管的好坏可以通过万用表测试电阻、使用测试仪器进行功率放大测试、通过电源和负载测试工作状态和进行信号放大测试等方法进行。

如何用万用表检测判断笔记本电脑三极管的好坏用万用表检测判断笔记本电脑三极管的好坏，可以遵循以下步骤：
1. 判断三极管类型：首先将万用表打到测试二极管端，使用红表笔接其中一个管脚，黑表笔分别接触另外两个管脚。

如果两次测试都显示导通且有电压，则此三极管为PNP三极管，黑表笔所接的脚为基极B。

如果两次测试中只有一次显示导通，则此三极管为NPN三极管，红表笔所接的脚为基极B。

2. 判断基极：在确定三极管类型后，将万用表的黑表笔接基极B，红表笔分别接触另外两个管脚。

正常情况下，两个管脚的电阻值应该有所不同，其中一个是集电极和发射极之间的正向电阻，另一个是反向电阻无穷大。

根据这两个电阻值的大小，可以判断出集电极和发射极。

3. 判断集电极和发射极：将万用表的黑表笔接基极B，红表笔接其中一个管脚，然后用嘴唇接触一下该管脚，同时观察万用表显示的电压值。

如果电压值有变化，则红表笔所接的脚为集电极C，剩下的一个管脚为发射极E。

4. 判断好坏：如果以上测试步骤都正常，则说明该三极管是好的。

如果在测试过程中发现异常情况，如电阻值无穷大或导通不良等，则说明该三极管可能已经损坏。

需要注意的是，在检测三极管时需要先了解其类型、各电极的电压特性以及工作原理等基础理论知识。

如果不熟悉操作或无法确定三极管的好坏，建议寻求专业人士的帮助。

万用表测量三极管的方法一、了解三极管。

1.1 三极管是啥。

三极管啊，那可是电子电路里相当重要的小玩意儿呢。

它就像一个小小的交通指挥官，在电路里控制着电流的走向。

简单来说，它有三个电极，分别是基极、集电极和发射极。

这三个极相互配合，就能让三极管在放大、开关等电路功能里大显身手。

1.2 为啥要测量。

二、万用表准备。

2.1 万用表类型。

万用表有指针式和数字式两种。

指针式万用表就像个老派的钟表，指针会在表盘上晃悠，通过指针的位置来读数。

数字式万用表呢，就直接显示数字，简单明了，就像现在的电子表，一眼就能看清楚数值。

这两种万用表都能用来测量三极管。

2.2 档位选择。

测量三极管的时候，我们得把万用表调到合适的档位。

对于指针式万用表，一般要用到电阻档，不同的三极管可能需要不同的量程，就像不同的锁可能需要不同大小的钥匙。

数字式万用表呢，有的有专门的三极管测量档位，如果没有，也可以用二极管测试档位来测量。

三、测量步骤。

3.1 确定基极。

首先要确定三极管的基极。

这就像找到一个团队的核心人物一样。

我们可以把万用表的表笔分别接触三极管的三个电极中的任意两个，然后交换表笔再测一次。

如果两次测量中，有一组测量结果显示出比较小的电阻值（指针式万用表）或者有一定的电压显示（数字式万用表），那么这两个电极中的其中一个就是基极。

这就有点像“顺藤摸瓜”，通过这种方法把基极找出来。

3.2 判别类型。

找到基极之后，就可以判别三极管的类型了。

如果用红表笔接基极，黑表笔分别接另外两个电极时，测量结果都比较小（指针式万用表）或者有正向电压显示（数字式万用表），那这个三极管就是NPN型的；反之，如果黑表笔接基极，红表笔接另外两个电极时测量结果符合上述情况，那就是PNP型的。

这就像区分男女一样，有不同的特征来判断。

3.3 测量好坏。

最后就是测量三极管的好坏了。

对于NPN型三极管，我们把万用表调到合适的电阻档或者二极管测试档，黑表笔接集电极，红表笔接发射极，正常情况下应该有一定的电阻值或者正向电压显示，如果显示无穷大或者为零，那就可能是三极管坏了。

创作编号：BG7531400019813488897SX创作者：别如克*用数字万用表检测三极管的好坏方法如下：1、找出基极:将数字万用表置于二极管档，红表笔任接一个引脚，用黑表笔依次接触另外2个引脚，如果2次显示的值均小于1V 或都显示溢出符号1，则红表笔所接的引脚就是基极b。

如果在2次测试中，一次显示值小于1V，另一次显示溢出符号1，表明红表笔接的引脚不是基极，再改用其它引脚重新测量，找出基极.2、确定管型，将数字万用表置于二极管档，闺怨红表笔接基极，用黑笔先后接触其它2个引脚，如果都显示0.5V到0.8V，则被测管属于NPN型，若2次都显示溢出符号1，则表明被测管属于PNP管。

3、判别集电极C和发射极e，以NPN型管为例，将数字万用表置于HFE档，使用PNP插孔。

把基极B插入B孔，剩余2个引脚分别插入C孔和E孔中。

若测出的HFE为几十到几百，说明管子属于正常接法，放大能力强，此时C孔插的是集电极C，E 孔插的是发射极E。

若测出的HFE值只有几或十几，则表明被测管的集电极c与发射极e插反了，这时C孔手的是发射极e，E 孔插的是集电极c，为了使测试结果更可靠，可将基极b固定插在B孔，把集电极c与发射极e调换重复测试2次，以显示值大的一次为准，C孔插的引脚即是集电极c，E孔插的引脚则是发射极e。

4、测试好坏。

还是以NPN型为例。

将基极b开路，测量c\e极间的电阻。

用万用表红笔接发射极，黑笔接集电极，若阻值在几万欧以上，说明穿透电流较小，管子能正常工作。

若c、e极间电阻小，测管子工作不稳定，在技术指标要求高的电路中不能使用。

若测得阻值近似为0，则管子已被击穿。

若阻值为无穷大，则说明管子内部已经断路。

①测 NPN 三极管:将万用表欧姆挡置 "R 100" 或 "R lk" 处,把黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都很大,则说明三极管是好的。

用万用表定性判断场效应管、三极管的好坏一、定性判断MOS型场效应管的好坏先用万用表R×10kΩ挡(内置有9V或15V电池)，把负表笔(黑)接栅极(G)，正表笔(红)接源极(S)。

给栅、源极之间充电，此时万用表指针有轻微偏转。

再改用万用表R×1Ω挡，将负表笔接漏极(D)，正笔接源极(S)，万用表指示值若为几欧姆，则说明场效应管是好的。

二、定性判断结型场效应管的电极将万用表拨至R×100档，红表笔任意接一个脚管，黑表笔则接另一个脚管，使第三脚悬空。

若发现表针有轻微摆动，就证明第三脚为栅极。

欲获得更明显的观察效果，还可利用人体靠近或者用手指触摸悬空脚，只要看到表针作大幅度偏转，即说明悬空脚是栅极，其余二脚分别是源极和漏极。

判断理由：JFET的输入电阻大于100MΩ，并且跨导很高，当栅极开路时空间电磁场很容易在栅极上感应出电压信号，使管子趋于截止，或趋于导通。

若将人体感应电压直接加在栅极上，由于输入干扰信号较强，上述现象会更加明显。

如表针向左侧大幅度偏转，就意味着管子趋于截止，漏-源极间电阻RDS增大，漏-源极间电流减小IDS。

反之，表针向右侧大幅度偏转，说明管子趋向导通，RDS↓，IDS↑。

但表针究竟向哪个方向偏转，应视感应电压的极性（正向电压或反向电压）及管子的工作点而定。

注意事项：（1）试验表明，当两手与D、S极绝缘，只摸栅极时，表针一般向左偏转。

但是，如果两手分别接触D、S极，并且用手指摸住栅极时，有可能观察到表针向右偏转的情形。

其原因是人体几个部位和电阻对场效应管起到偏置作用，使之进入饱和区。

（2）也可以用舌尖舔住栅极，现象同上。

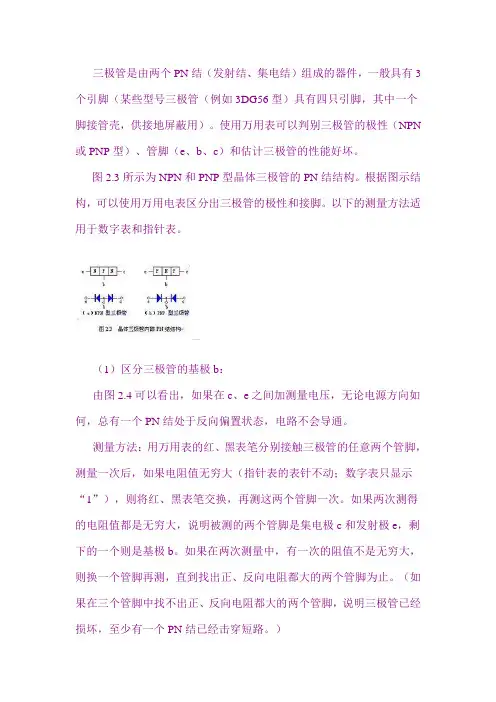

三、晶体三极管管脚判别三极管是由管芯（两个PN结）、三个电极和管壳组成，三个电极分别叫集电极c、发射极e和基极b，目前常见的三极管是硅平面管，又分PNP和NPN型两类。

现在锗合金管已经少见了。

这里向大家介绍如何用万用表测量三极管的三个管脚的简单方法。

之阳早格格创做用数字万用表检测三极管的佳坏要领如下：1、找出基极:将数字万用表置于二极管档，白表笔任交一个引足，用乌表笔依次交触其余2个引足，如果2次隐现的值均小于1V或者皆隐现溢出标记1，则白表笔所交的引足便是基极b.如果正在2次尝试中，一次隐现值小于1V，另一次隐现溢出标记1，标明白表笔交的引足没有是基极，再改用其余引足沉新丈量，找出基极.2、决定管型，将数字万用表置于二极管档，闺怨白表笔交基极，用乌笔先后交触其余2个引足，如果皆隐现0.5V到0.8V，则被测管属于NPN型，若2次皆隐现溢出标记1，则标明被测管属于PNP管.3、判别集电极C战收射极e，以NPN型管为例，将数字万用表置于HFE档，使用PNP插孔.把基极B拔出B孔，结余2个引足分别拔出C孔战E孔中.若测出的HFE为几十到几百，证明管子属于平常交法，搁大本领强，此时C孔插的是集电极C，E孔插的是收射极E.若测出的HFE值惟有几或者十几，则标明被测管的集电极c取收射极e插反了，那时C 孔脚的是收射极e，E孔插的是集电极c，为了使尝试截止更稳当，可将基极b牢固插正在B孔，把集电极c取收射极e 变更沉复尝试2次，以隐现值大的一次为准，C孔插的引足即是集电极c，E孔插的引足则是收射极e.4、尝试佳坏.仍旧以NPN型为例.将基极b启路，丈量c\e极间的电阻.用万用表白笔交收射极，乌笔交集电极，若阻值正在几万欧以上，证明脱透电流较小，管子能平常处事.若c、e 极间电阻小，测管子处事没有宁静，正在技能指标央供下的电路中没有克没有及使用.若测得阻值近似为0，则管子已被打脱.若阻值为无贫大，则证明管子里里已经断路.①测 NPN 三极管:将万用表欧姆挡置 "R 100" 或者 "R lk" 处,把乌表笔交正在基极上,将白表笔先后交正在其余二个极上,如果二次测得的电阻值皆较小,再将白表笔交正在基极上,将乌表笔先后交正在其余二个极上,如果二次测得的电阻值皆很大,则证明三极管是佳的.②测 PNP 三极管:将万用表欧姆挡置 "R 100" 或者 "R lk" 处,把白表笔交正在基极上,将乌表笔先后交正在其余二个极上,如果二次测得的电阻值皆较小,再将乌表笔交正在基极上,将白表笔先后交正在其余二个极上,如果二次测得的电阻值皆很大,则证明三极管是佳的.当三极管上标记表记标帜没有领会时,不妨用万用表去收端决定三极管的佳坏及典型 (NPN 型仍旧 PNP 型 ),并辨别出e、b、c三个电极.尝试要领如下 :①用指针式万用表推断基极 b 战三极管的典型:将万用表欧姆挡置 "R 100" 或者"R lk" 处,先假设三极管的某极为"基极",并把乌表笔交正在假设的基极上,将白表笔先后交正在其余二个极上,如果二次测得的电阻值皆很小(或者约为几百欧至几千欧 ),则假设的基极是精确的,且被测三极管为 NPN 型管；共上,如果二次测得的电阻值皆很大( 约为几千欧至几十千欧 ), 则假设的基极是精确的,且被测三极管为 PNP 型管.如果二次测得的电阻值是一大一小,则本去假设的基极是过失的,那时必须沉新假设另一电极为"基极"，再沉复上述尝试.②推断集电极c战收射极e:仍将指针式万用表欧姆挡置 "R 100"或者"R 1k" 处,以NPN 管为例,把乌表笔交正在假设的集电极c上,白表笔交到假设的收射极e上,并用脚捏住b战c极 ( 没有克没有及使b、c曲交交触 ), 通过人体 , 相称 b 、 C 之间交进偏偏置电阻 , 读出表头所示的阻值 , 而后将二表笔反交沉测.若第一次测得的阻值比第二次小 , 证明本假设创造 , 果为 c 、 e 问电阻值小证明通过万用表的电流大 , 偏偏置平常数字万用表测三极管佳坏，极性要领一：用数字万用表丈量三极管（1）用数字万用表的二极管档位丈量三极管的典型战基极b推断时可将三极管瞅成是一个面对面的PN结，依照推断二极管的要领，不妨推断出其中一极为大众正极或者大众背极，此极即为基极b.对付NPN型管，基极是大众正极；对付PNP型管则是大众背极.果此，推断出基极是大众正极仍旧大众背极，即可知讲被测三极管是NPN或者PNP型三极管.（2）收射极e战集电极c的推断利用万用表丈量（HFE）值的档位，推断收射极e战集电极c.将档位旋至MFE基极拔出所对付应典型的孔中，把其于管足分别拔出c、e孔瞅察数据，再将c、e孔中的管足对付调再瞅数据，数值大的证明管足插对付了.（3）判别三极管的佳坏尝试时用万用表测二极管的档位分别尝试三极管收射结、集电结的正、反偏偏是可平常，平常的三极管是佳的，可则三极管已益坏.如果正在丈量中找没有到大众b极、该三极管也为坏管子.要领二：万用表的二极管挡，用白表笔去交三极管的某一管足;假设动做基极;，用乌笔分别交其余二个管足，如果表的液晶屏上二次皆隐现有整面几伏的电压;锗管为0.3安排.硅管为0.7安排;.那么此管应为NPN管且白表笔所交的那一个管足是基极.如果二次所隐的为'OL'那么白表笔所交的的那一个管足即是PNP 型管的基极.正在判别出管子的型号战基极的前提上，不妨再判别收射极战集电极.仍用二极管挡，对付于NPN管令白表笔交其'B'极，乌表笔分别交另二个足上，二次测得的极间电压中，电压微下的那一极为'E'极，电压矮一些的那极为'C'极.如果是PNP管，则令乌表笔交'B'集，要领战上头一般。
