数字万用表判断三极管B C E 极

大中小功率三极管判别初学维修的朋友遇到难以查清的大中小功率三极管，如何判别它的极性？方法如下：1.用数字万用表二极管档测量不同材料制作的三极管会显示不同的电压降，尽管有时电压降的差别很小，但仍可从中判断三极管的类型以及三个极。

判别方法：将数字万用表拨至二极管测量档，红表笔接被测管任一引脚，黑表笔分别触碰另两引脚，如果，两次触碰显示的电压降不同，则说明红表笔接的是NPN型管b极，电压降较大对应的黑表笔接e极，电压降较小对应的黑表笔接c极。

同理，若用黑表笔接被测管任一引脚，红表笔分别触碰另两引脚，如果有两次电压降大小不同，则表明黑表笔接的是PNP管b极，电压降较大对应的红表笔接e极，电压降较小对应的红表笔接c极。

如果两次触碰的电压降均大于400mV，则表明被测管是硅管；如果两次电压降均在80～400mV之间，则表明被测管是锗管。

如果交换红、黑表笔出现多种电压降读数，则表明被测管内某PN结击穿；如果均无电压降读数，则表明被测管内部断路2 大功率晶体三极管的检测利用万用表检测中、小功率三极管的极性、管型及性能的各种方法，对检测大功率三极管来说基本上适用。

但是，由于大功率三极管的工作电流比较大，因而其PN结的面积也较大。

PN结较大，其反向饱和电流也必然增大。

所以，若像测量中、小功率三极管极间电阻那样，使用万用表的R×1k挡测量，必然测得的电阻值很小，好像极间短路一样，所以通常使用R×10或R×1挡检测大功率三极管。

3普通达林顿管的检测用万用表对普通达林顿管的检测包括识别电极、区分PNP和NPN类型、估测放大能力等项内容。

因为达林顿管的E－B极之间包含多个发射结，所以应该使用万用表能提供较高电压的R×10K挡进行测量。

4 大功率达林顿管的检测检测大功率达林顿管的方法与检测普通达林顿管基本相同。

但由于大功率达林顿管内部设置了V3、R1、R2等保护和泄放漏电流元件，所以在检测量应将这些元件对测量数据的影响加以区分，以免造成误判。

判断基极和三极管的类型三极管的脚位判断，三极管的脚位有两种封装排列形式，如右图：三极管是一种结型电阻器件，它的三个引脚都有明显的电阻数据，测试时（以数字万用表为例，红笔+，黒笔-）我们将测试档位切换至二极管档（蜂鸣档）标志符号如右图：正常的NPN结构三极管的基极（B）对集电极（C）、发射极（E）的正向电阻是430Ω-680Ω（根据型号的不同，放大倍数的差异，这个值有所不同）反向电阻无穷大；正常的PNP 结构的三极管的基极（B）对集电极（C）、发射极（E）的反向电阻是430Ω-680Ω，正向电阻无穷大。

集电极C对发射极E在不加偏流的情况下，电阻为无穷大。

基极对集电极的测试电阻约等于基极对发射极的测试电阻，通常情况下，基极对集电极的测试电阻要比基极对发射极的测试电阻小5-100Ω左右（大功率管比较明显），如果超出这个值，这个元件的性能已经变坏，请不要再使用。

如果误使用于电路中可能会导致整个或部分电路的工作点变坏，这个元件也可能不久就会损坏，大功率电路和高频电路对这种劣质元件反应比较明显。

尽管封装结构不同，但与同参数的其它型号的管子功能和性能是一样的，不同的封装结构只是应用于电路设计中特定的使用场合的需要。

要注意有些厂家生产一些不规范元件，例如C945正常的脚位是BCE，但有的厂家出的此元件脚位排列却是EBC，这会造成那些粗心的工作人员将新元件在未检测的情况下装入电路，导致电路不能工作，严重时烧毁相关联的元器件，比如电视机上用的开关电源。

在我们常用的万用表中，测试三极管的脚位排列图：先假设三极管的某极为“基极”,将黑表笔接在假设基极上,再将红表笔依次接到其余两个电极上,若两次测得的电阻都大(约几K到几十K),或者都小(几百至几K),对换表笔重复上述测量,若测得两个阻值相反(都很小或都很大),则可确定假设的基极是正确的,否则另假设一极为“基极”,重复上述测试,以确定基极.当基极确定后,将黑表笔接基极,红表笔笔接其它两极若测得电阻值都很少,则该三极管为NPN,反之为PNP.判断集电极C和发射极E,以NPN为例:把黑表笔接至假充的集电极C,红表笔接到假设的发射极E,并用手捏住B和C极,读出表头所示C,E电阻值,然后将红,黑表笔反接重测.若第一次电阻比第二次小,说明原假设成立.体三极管的结构和类型晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。

怎样检测三极管的B,C,E极以及PNP型与NPN型一、晶体三极管的结构类型晶体三极管通常称为晶体管或三极管,是各种电子设备的常用元件。

三极管的内部结构和电路符号如图5-49所示。

它是由两个相距很近的PN结组成的,一般都有三个电极,即发射极E、基极B和集电极C。

三个电极分别与三极管内部半导体的三个区(发射区、基区和集电区)相接。

发射区与基区之间的PN结称为发射结:集电区与基区之间的PN结称为集电结。

按PN结的不同组合方式,晶体三极管分为PNP 型和NPN型两种,这两种类型的三极管在电路符号上是有区别的。

PNP型管的发射极箭头向内,NPN型管的发射极箭头向外。

二者电源电压的连接方式是不同的。

二、晶体管的检测方法利用数字万用表不仅能判定晶体管电极、测量管子的共发射极电流放大系数hFE,还可鉴别硅管与锗管。

由于数字万用表电阻档的测试电流小,所以不适用于检测晶体管,应使用二极管档及hFE档进行测试。

1.鉴别基极B将数字万用表拨至二极管档,红表笔固定任接某个引脚,用黑表笔依次接触另外两个引脚,如果两次显示值均小于1V或都显示溢出符号“1”,则红表笔所接的引脚就是基极B。

如果在两次测试中,一次显示值小于1V,另一次显示溢出符号“1”,表明红表笔接的引脚不是基极B,此时应改换其他引脚重新测量,直到找出基极B为止。

2.区分NPN管与PNP管仍使用数字万用表的二极管档。

按上述操作确认基极B之后,将红表笔接基极B,用黑表笔先后接触其他两个引脚。

如果都显示0.500~0.800V,则被测管属于NPN 型;若两次都显示溢出符号“1”,则表明被测管属于PNP管。

3.区分集电极C与发射极E(兼测hFE值)鉴别区分晶体管的集电极C与发射极E,需使用数字万用表的hFE档。

如果假设被测管是NPN型管,则将数字万用表拨至hFE档,使用NPN插孔。

把基极B插入B 孔,剩下两个引脚分别插入C孔和E孔中。

若测出的hFE为几十~几百,说明管子属于正常接法,放大能力较强,此时C孔插的是集电极C,E孔插的是发射极E,参见图5-50(a)。

如何使用数字万用表判断三极管的管脚极性以S9013的三极管，假设不知它是PNP管还是NPN管。

图1三极管我们知道三极管的内部就像二个二极管组合而成的。

其形式就像下图。

中间的是基极（B 极）。

图2三极管的内部形式首先我们要先找到基极并判断是PNP还是NPN管。

看上图可知，对于PNP管的基极是二个负极的共同点，NPN管的基极是二个正极的共同点。

这时我们可以用数字万用表的二极管档去测基极，看图3。

对于PNP管，当黑表笔（连表内电池负极）在基极上，红表笔去测另两个极时一般为相差不大的较小读数（一般0.5-0.8），如表笔反过来接则为一个较大的读数（一般为1）。

对于NPN管，当红表笔（连表内电池正极）连在基极上。

从图4可以得知，手头上的S9013为NPN管，中间的管脚为基极。

图3万用表的二极管测量档图4判断S9013的B极和管型找到基极和知道是什么类型的管子后，就可以来判断发射极和集电极了。

如果使用指针式万用表到了这个步可能就要用到两只手了，甚至有朋友会用到嘴舌，可以说是蛮麻烦的。

而利用数字表的三极管hFE档（hFE 测量三极管直流放大倍数）去测就方便多了，当然你也可以省去上面的步骤直接用hFE去测出三极管的管脚极性，我自己则认为还是加上上面的步骤方便准确一些。

表打到hFE档上，S9013插到NPN的小孔上，B极对上面的B字母。

读数，再把它的另二脚反转，再读数。

读数较大的那次极性就对上表上所标的字母，这时就对着字母去认S9013的C，E极。

学会了，其它的三极管也就一样这样做了，方便快速。

图5万用表上的hFE档图6判断C，E极图7判断C，E极常用三极管类型9012是PNP型三极管，9013是NPN型三极管。

9013不能代替9012使用的。

但是可用9015代替9012。

在一般情况下也可以用8550代替9012。

9011:NPN9012:PNP9013:NPN9014:NPN9015:PNP8550:PNP8050:NPN如需严格的参数资料，请查半导体手册。

用数字万用表判断晶体管的E、B、C极三个管脚的方法与指针式万用表用电阻档去测量是不一样的。

要用测量二极管的档位才能判断出晶体管E、B、C极的三个管脚。

以UT6OE为例介绍具体的测量办法:把数字万用表拨在二极管测量档。

图1：数字万用表与三极管连接的情况1)先找晶体管基极:用红表笔分三次接被测晶体管的①、②、③脚，黑表笔分别接另外两根引线(见图1)，得出表的测试结果。

表1:找基极时的测试数据从表1中可以看出当黑表笔接③红表笔分别接①、②时，显示两次正向电压值，所以可以找出③脚是基极，且为PNP型晶体管。

2)找集电极和发射极:如上例找出PNP型晶体管的③脚为基极后，用数字万用表二极管档黑表笔接㈢脚，红表笔分别接①和②脚(如果是测NPN型管表笔与上述相反)，结果测得③脚与①脚的电压为0·699V，而③脚与②脚之间的电压为0·680V，因此可以得知示值为0·699V时，红表笔接的是发射极①脚;示值为0·680V的一次，红表笔接的是集电极②脚。

三极管的检测方法1、中、小功率三极管的检测A、已知型号和管脚排列的三极管，可按下述方法来判断其性能好坏(a)、测量极间电阻。

将万用表置于R×100或R×1k挡，按照红、黑表笔的六种不同接法进行测试。

其中，发射结和集电结的正向电阻值比较低，其他四种接法测得的电阻值都很高，约为几百千欧至无穷大。

但不管是低阻还是高阻，硅材料三极管的极间电阻要比锗材料三极管的极间电阻大得多。

(b)、三极管的穿透电流ICEO的数值近似等于管子的倍数β和集电结的反向电流ICBO的乘积。

ICBO随着环境温度的升高而增长很快，ICBO的增加必然造成ICEO的增大。

而ICEO的增大将直接影响管子工作的稳定性，所以在使用中应尽量选用ICEO小的管子。

通过用万用表电阻直接测量三极管e－c极之间的电阻方法，可间接估计ICEO的大小，具体方法如下：万用表电阻的量程一般选用R×100或R×1k挡，对于PNP管，黑表管接e极，红表笔接c极，对于NPN型三极管，黑表笔接c极，红表笔接e极。

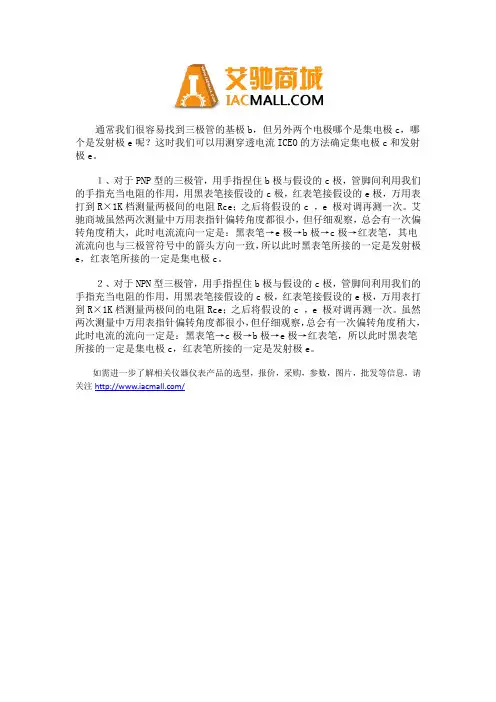

通常我们很容易找到三极管的基极b，但另外两个电极哪个是集电极c，哪个是发射极e呢？这时我们可以用测穿透电流ICEO的方法确定集电极c和发射极e。

１、对于PNP型的三极管，用手指捏住b极与假设的c极，管脚间利用我们的手指充当电阻的作用，用黑表笔接假设的c极，红表笔接假设的e极，万用表打到R×1K档测量两极间的电阻Rce；之后将假设的c ，e 极对调再测一次。

艾驰商城虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流流向一定是：黑表笔→e极→b极→c极→红表笔，其电流流向也与三极管符号中的箭头方向一致，所以此时黑表笔所接的一定是发射极e，红表笔所接的一定是集电极c。

２、对于NPN型三极管，用手指捏住b极与假设的c极，管脚间利用我们的手指充当电阻的作用，用黑表笔接假设的c极，红表笔接假设的e极，万用表打到R×1K档测量两极间的电阻Rce；之后将假设的c ，e 极对调再测一次。

虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c极→b极→e极→红表笔，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。

如需进一步了解相关仪器仪表产品的选型，报价，采购，参数，图片，批发等信息，请关注/。

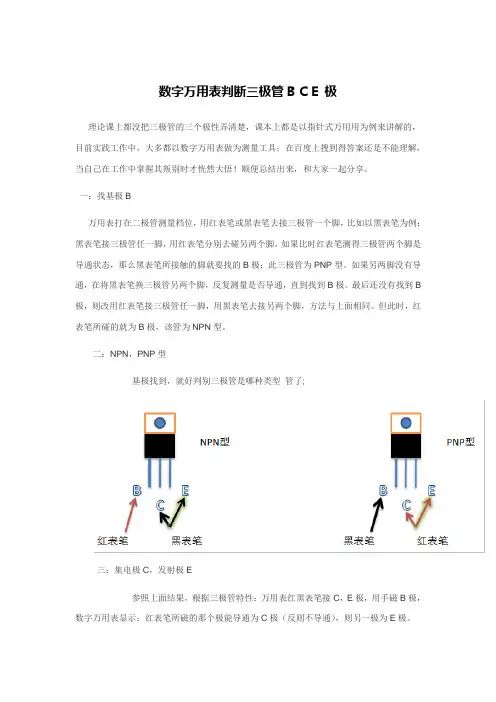

数字万用表判断三极管B C E 极
理论课上都没把三极管的三个极性弄清楚，课本上都是以指针式万用用为例来讲解的，目前实践工作中，大多都以数字万用表做为测量工具；在百度上搜到得答案还是不能理解，当自己在工作中掌握其叛别时才恍然大悟！顺便总结出来，和大家一起分享。

一：找基极B
万用表打在二极管测量档位，用红表笔或黑表笔去接三极管一个脚，比如以黑表笔为例；黑表笔接三极管任一脚，用红表笔分别去碰另两个脚，如果比时红表笔测得三极管两个脚是导通状态，那么黑表笔所接触的脚就要找的B极；此三极管为PNP型。

如果另两脚没有导通，在将黑表笔换三极管另两个脚，反复测量是否导通，直到找到B极。

最后还没有找到B 极，则改用红表笔接三极管任一脚，用黑表笔去接另两个脚，方法与上面相同。

但此时，红表笔所碰的就为B极，该管为NPN型。

二：NPN，PNP型
基极找到，就好判别三极管是哪种类型管了;
三：集电极C，发射极E
参照上面结果，根据三极管特性：万用表红黑表笔接C，E极，用手磁B极，数字万用表显示：红表笔所磁的那个极能导通为C极（反则不导通），则另一极为E极。

用指针式万用表判断半导体三极管的极性和类型
1、先选量程：R﹡100或R﹡1K档位。

2、判别半导体三极管基极：
用万用表黑表笔固定三极管的某一个电极，红表笔分别接半导体三极管另外两各电极，观察指针偏转，若两次的测量阻值都大或是都小，则改脚所接就是基极（两次阻值都小的为NPN型管，两次阻值都大的为PNP型管），若两次测量阻值一大一小，则用黑笔重新固定半导体三极管一个引脚极继续测量，直到找到基极。

3、判别半导体三极管的c极和e极：
确定基极后，对于NPN管，用万用表两表笔接三极管另外两极，交替测量两次，若两次测量的结果不相等，则其中测得阻值较小得一次黑笔接的是e极，红笔接得是c极（若是PNP型管则黑红表笔所接得电极相反）。

4、判别半导体三极管的类型：
如果已知某个半导体三极管的基极，可以用红表笔接基极，黑表笔分别测量其另外两个电极引脚，如果测得的电阻值很大，则该三极管是NPN型半导体三极管，如果测量的电阻值都很小，则该三极管是PNP 型半导体三极管。

三极管检测方法（1）三极管损坏的表现形式：短路、开路、变质、元件脚断裂等。

（2）用万用表判定三极管b、c、e。

指针万用表测量三极管的方法：首先判别基极b和三极管的类型（NPN型或PNP型），将万用表欧姆档置于“R×1k”或“R×100”档，假定其中一个引脚上是基极，然后将黑表笔接该引脚上，再将红表笔先后接到其余两个引脚上，如果两次测得的电阻值都很小，而对换表笔后测得两个电阻值都很大，则可以确定黑表笔连接的是三极管的基极，且验证是NPN型三极管。

反之，如果两次测得的电阻先都很大，而对换表笔后测得两个电阻值都很小，则可以确定黑表笔连接的是三极管的基极，且验证是PNP型三极管。

如果两次测得的阻值一个很大，一个很小，那么该假定引脚不是基极，要另换一个引脚重新进行以上方法检测，直至找到基极。

再判别集电极c和发射极e：以NPN型管为例。

用万用表欧姆档“R×1k”或“R×100”档，在另两个引脚中假定一个引脚是集电极，将黑表笔接假定的集电极引脚，红表笔接另一引脚，再用手握住基极和假定的集电极，注意不能将上述两个引脚直接短接，通过人体，相当于在三极管的基极和假定集电极之间接入偏置电阻，读出表测得的一电阻值；然后将假定的c、e引脚对调，方法同上再次测得一电阻值，两次测得的电阻值中小的一次，黑表笔所接引脚为NPN管的集电极，红表笔所接引脚为发射极。

反之PNP管用红表笔接假定集电极，具体测量方法如NPN管一样。

数字万用表检测三极管的方法：将数字万用表置于二极管档，红表笔固定任意接某个引脚，用黑表笔依次接触另外两个引脚，如果两次显示值均小于1V或都显示溢出符号“1”则红表笔所接的引脚就是基极b；如果在两次测试中，一次显示值小于1V，另一次显示溢出符号“1”，表明红表笔接的引脚不是基极b，此时应改换其他引脚重新测量，直到找出基极b；将数字万用表置于二极管档，将红表笔接基极b，用黑表笔先后接触其他两个引脚。
