三极管的判断方法

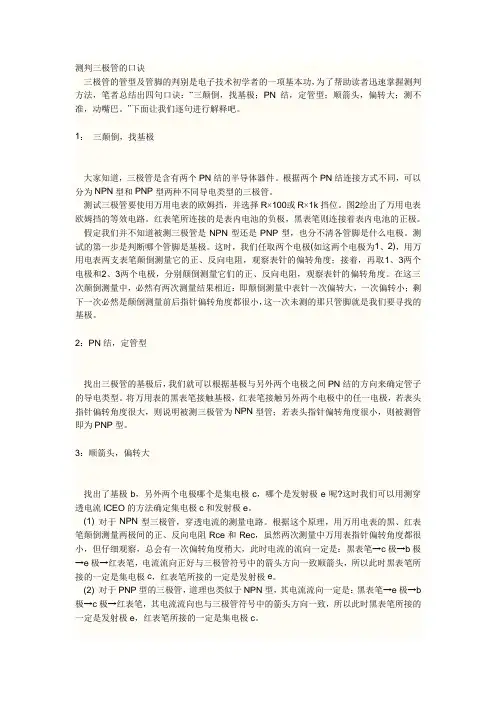

测判三极管的口诀三极管的管型及管脚的判别是电子技术初学者的一项基本功，为了帮助读者迅速掌握测判方法，笔者总结出四句口诀：“三颠倒，找基极；PN结，定管型；顺箭头，偏转大；测不准，动嘴巴。

”下面让我们逐句进行解释吧。

1：三颠倒，找基极大家知道，三极管是含有两个PN结的半导体器件。

根据两个PN结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管。

测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k挡位。

图2绘出了万用电表欧姆挡的等效电路。

红表笔所连接的是表内电池的负极，黑表笔则连接着表内电池的正极。

假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。

测试的第一步是判断哪个管脚是基极。

这时，我们任取两个电极(如这两个电极为1、2)，用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度；接着，再取1、3两个电极和2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。

在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小；剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻找的基极。

2：PN结，定管型找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型。

将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN型管；若表头指针偏转角度很小，则被测管即为PNP型。

3：顺箭头，偏转大找出了基极b，另外两个电极哪个是集电极c，哪个是发射极e呢?这时我们可以用测穿透电流ICEO的方法确定集电极c和发射极e。

(1) 对于NPN型三极管，穿透电流的测量电路。

根据这个原理，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c极→b极→e极→红表笔，电流流向正好与三极管符号中的箭头方向一致顺箭头，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。

判别三极管的好坏三个必须要掌握的“判别方法”
一、外观检查法
1、检查外观颜色：三极管的外观颜色一般为三种：红色、绿色、黑色，三种颜色分别代表不同的类型，如：红色代表信号管，绿色代表功率管，黑色代表电源管。

2、检查外观龙骨：如果三极管外观的龙骨有拆开、变形、变色、烧焦、损坏等现象，说明三极管已经损坏。

3、检查管壳整体情况：如果三极管管壳有破损、漏电、变形、沾污
等情况，说明三极管可能已经损坏。

二、电性检查
1、管芯横向接触检查：即通过管芯的横向接触点，测量管芯的电性，来判断三极管是否OK。

2、管芯接线端子检查：在检查三极管的有关参数时，要把三极管的
管芯接线端子的电阻及导通电压等参数测量准确，以判断 three legged transistor 的好坏。

3、管芯有关参数检查：通过测量三极管的有关参数，如饱和电压、
开启电压、截止电压、漏电流、集电极放电极关断电压、以及各种电性指标，判断三极管是否OK。

三、功能检查
1、对三极管的功能进行实验测试：使用依据电路图原理和产品功能
设计的测试电路，对三极管的功能进行实验测试，由测试结果来判断三极
管是否OK。

2、测量三极管工作输出参数：测量三极管工作的输出参。

三极管的判别方法一、引言三极管是电子工程中常用的一种器件，它具有放大、开关等多种功能。

在电路设计和维修中，正确判别三极管的类型和工作状态是非常重要的。

本文将介绍三极管的判别方法。

二、三极管类型三极管根据其结构和材料不同，可以分为NPN型和PNP型两种。

其中NPN型的正极接在负电源上，负极接在负载上；PNP型的正极接在正电源上，负极接在负载上。

三、三极管引脚标号对于普通的TO-92封装的三极管来说，它有3个引脚：发射极（E）、基极（B）和集电极（C）。

其中基极位于另外两个引脚之间。

四、测试工具准备判别三极管需要使用万用表或者二极管测试笔等测试工具。

如果使用万用表，则需要将其设置为二级直流电压测量模式。

五、判别方法1. 测量发射结与集电结之间的导通情况将万用表或者二极管测试笔设置为导通测试模式。

将黑色探针连接到集电结上，红色探针连接到发射结上。

如果万用表显示接近于0的电阻值，或者二极管测试笔亮起，则说明三极管是正常导通的。

2. 测量基极与发射结之间的导通情况将万用表或者二极管测试笔设置为导通测试模式。

将黑色探针连接到发射结上，红色探针连接到基极上。

如果万用表显示接近于0的电阻值，或者二极管测试笔亮起，则说明三极管是正常导通的。

3. 测量基极与集电结之间的导通情况将万用表或者二极管测试笔设置为导通测试模式。

将黑色探针连接到集电结上，红色探针连接到基极上。

如果万用表显示接近于0的电阻值，或者二极管测试笔不亮，则说明三极管是正常截止状态。

4. 判断三极管类型将万用表或者二极管测试笔设置为二级直流电压测量模式。

将黑色探针连接到三极管的负级（如NPN型的发射结），红色探针连接到正级（如NPN型的集电结）。

如果显示正向偏置电压，则说明是NPN型；如果显示反向偏置电压，则说明是PNP型。

六、注意事项1. 判别三极管时需要先确定三极管的引脚标号和类型，否则会导致误判。

2. 在测试三极管时，要注意保持测试笔与引脚的良好接触，并且避免短路或者反接。

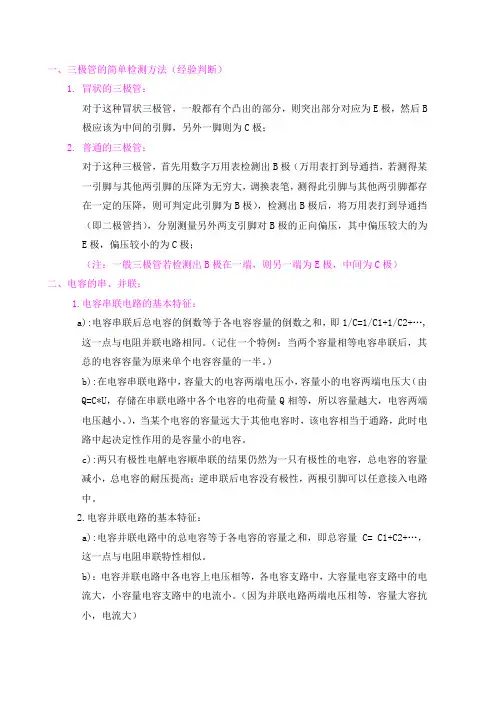

一、三极管的简单检测方法（经验判断）1.冒状的三极管：对于这种冒状三极管，一般都有个凸出的部分，则突出部分对应为E极，然后B 极应该为中间的引脚，另外一脚则为C极；2.普通的三极管：对于这种三极管，首先用数字万用表检测出B极（万用表打到导通挡，若测得某一引脚与其他两引脚的压降为无穷大，调换表笔，测得此引脚与其他两引脚都存在一定的压降，则可判定此引脚为B极），检测出B极后，将万用表打到导通挡（即二极管挡），分别测量另外两支引脚对B极的正向偏压，其中偏压较大的为E极，偏压较小的为C极；（注：一般三极管若检测出B极在一端，则另一端为E极，中间为C极）二、电容的串、并联：1.电容串联电路的基本特征：a):电容串联后总电容的倒数等于各电容容量的倒数之和，即1/C=1/C1+1/C2+…,这一点与电阻并联电路相同。

（记住一个特例：当两个容量相等电容串联后，其总的电容容量为原来单个电容容量的一半。

）b):在电容串联电路中，容量大的电容两端电压小，容量小的电容两端电压大（由Q=C*U，存储在串联电路中各个电容的电荷量Q相等，所以容量越大，电容两端电压越小。

），当某个电容的容量远大于其他电容时，该电容相当于通路，此时电路中起决定性作用的是容量小的电容。

c):两只有极性电解电容顺串联的结果仍然为一只有极性的电容，总电容的容量减小，总电容的耐压提高；逆串联后电容没有极性，两根引脚可以任意接入电路中。

2.电容并联电路的基本特征：a):电容并联电路中的总电容等于各电容的容量之和，即总容量C= C1+C2+…，这一点与电阻串联特性相似。

b)：电容并联电路中各电容上电压相等，各电容支路中，大容量电容支路中的电流大，小容量电容支路中的电流小。

（因为并联电路两端电压相等，容量大容抗小，电流大）说明：（平板电容公式为c=εs/4πkd.平行板电容器的电容c跟介电常数ε成正比，跟正对面积成s正比,跟极板间的距离d成反比，其中式中的k是静电力常量。

一、三极管的简单检测方法（经验判断）1.冒状的三极管：对于这种冒状三极管，一般都有个凸出的部分，则突出部分对应为E极，然后B 极应该为中间的引脚，另外一脚则为C极；2.普通的三极管：对于这种三极管，首先用数字万用表检测出B极（万用表打到导通挡，若测得某一引脚与其他两引脚的压降为无穷大，调换表笔，测得此引脚与其他两引脚都存在一定的压降，则可判定此引脚为B极），检测出B极后，将万用表打到导通挡（即二极管挡），分别测量另外两支引脚对B极的正向偏压，其中偏压较大的为E极，偏压较小的为C极；（注：一般三极管若检测出B极在一端，则另一端为E极，中间为C极）二、电容的串、并联：1.电容串联电路的基本特征：a):电容串联后总电容的倒数等于各电容容量的倒数之和，即1/C=1/C1+1/C2+…,这一点与电阻并联电路相同。

（记住一个特例：当两个容量相等电容串联后，其总的电容容量为原来单个电容容量的一半。

）b):在电容串联电路中，容量大的电容两端电压小，容量小的电容两端电压大（由Q=C*U，存储在串联电路中各个电容的电荷量Q相等，所以容量越大，电容两端电压越小。

），当某个电容的容量远大于其他电容时，该电容相当于通路，此时电路中起决定性作用的是容量小的电容。

c):两只有极性电解电容顺串联的结果仍然为一只有极性的电容，总电容的容量减小，总电容的耐压提高；逆串联后电容没有极性，两根引脚可以任意接入电路中。

2.电容并联电路的基本特征：a):电容并联电路中的总电容等于各电容的容量之和，即总容量C= C1+C2+…，这一点与电阻串联特性相似。

b)：电容并联电路中各电容上电压相等，各电容支路中，大容量电容支路中的电流大，小容量电容支路中的电流小。

（因为并联电路两端电压相等，容量大容抗小，电流大）说明：（平板电容公式为c=εs/4πkd.平行板电容器的电容c跟介电常数ε成正比，跟正对面积成s正比,跟极板间的距离d成反比，其中式中的k是静电力常量。

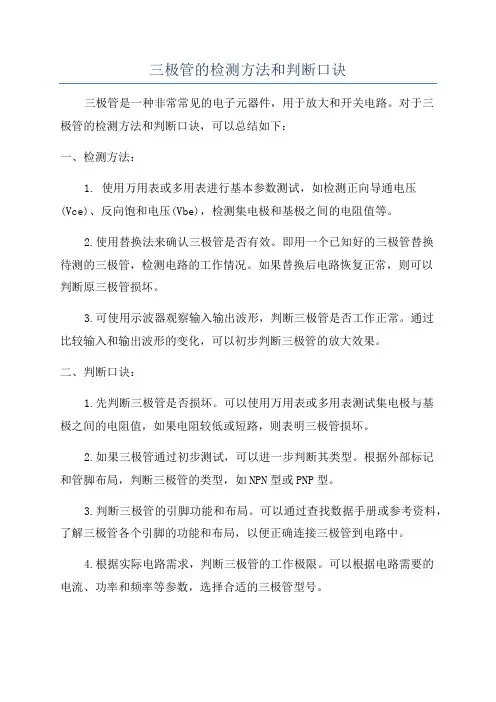

三极管的检测方法和判断口诀
三极管是一种非常常见的电子元器件，用于放大和开关电路。

对于三
极管的检测方法和判断口诀，可以总结如下：
一、检测方法：
1. 使用万用表或多用表进行基本参数测试，如检测正向导通电压(Vce)、反向饱和电压(Vbe)，检测集电极和基极之间的电阻值等。

2.使用替换法来确认三极管是否有效。

即用一个已知好的三极管替换
待测的三极管，检测电路的工作情况。

如果替换后电路恢复正常，则可以
判断原三极管损坏。

3.可使用示波器观察输入输出波形，判断三极管是否工作正常。

通过
比较输入和输出波形的变化，可以初步判断三极管的放大效果。

二、判断口诀：
1.先判断三极管是否损坏。

可以使用万用表或多用表测试集电极与基
极之间的电阻值，如果电阻较低或短路，则表明三极管损坏。

2.如果三极管通过初步测试，可以进一步判断其类型。

根据外部标记
和管脚布局，判断三极管的类型，如NPN型或PNP型。

3.判断三极管的引脚功能和布局。

可以通过查找数据手册或参考资料，了解三极管各个引脚的功能和布局，以便正确连接三极管到电路中。

4.根据实际电路需求，判断三极管的工作极限。

可以根据电路需要的
电流、功率和频率等参数，选择合适的三极管型号。

5.进行专业测试和调试。

使用合适的测试设备，如频谱仪、示波器和信号源等，对三极管进行更详细的测试和调试。

以上是关于三极管的检测方法和判断口诀的一些基本介绍。

当然，对于细节问题，还需要根据具体情况进行更详细的学习和实践。

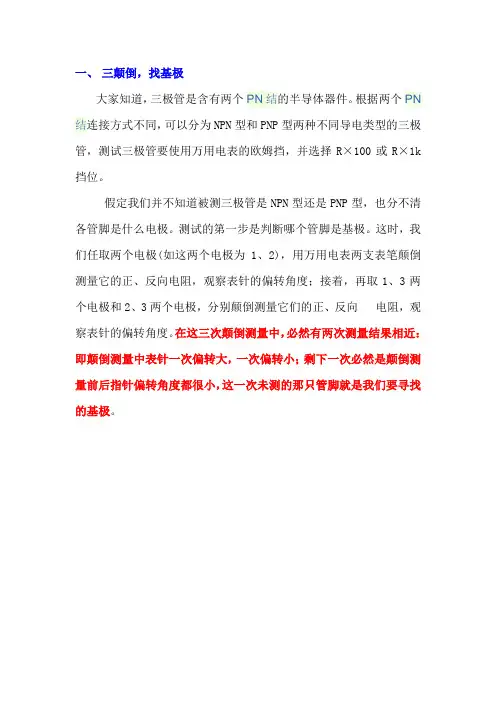

一、三颠倒，找基极大家知道，三极管是含有两个PN结的半导体器件。

根据两个PN 结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管，测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k 挡位。

假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。

测试的第一步是判断哪个管脚是基极。

这时，我们任取两个电极(如这两个电极为1、2)，用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度；接着，再取1、3两个电极和2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。

在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小；剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻找的基极。

二、 PN结，定管型找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型。

将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN型管；若表头指针偏转角度很小，则被测管即为PNP型。

三、顺箭头，偏转大对于NPN型三极管，穿透电流的测量电路如图所示。

根据这个原理，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce 和Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c极→b 极→e极→红表笔，电流流向正好与三极管符号中的箭头方向一致(“顺箭头”)，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。

(2)对于PNP型的三极管，道理也类似于NPN型，其电流流向一定是：黑表笔→e极→b极→c极→红表笔，其电流流向也与三极管符号中的箭头方向一致，所以此时黑表笔所接的一定是发射极e，红表笔所接的一定是集电极c。

四、测不出，动嘴巴若在“顺箭头，偏转大”的测量过程中，若由于颠倒前后的两次测量指针偏转均太小难以区分时，就要“动嘴巴”了。

如何检测三极管的三个极三极管是一种常用的电子器件，它有三个极，包括基极、发射极和集电极。

在电子电路中，正确检测和判断三极管的极性是非常重要的，因为不同极性的连接会导致不同的工作状态。

下面将介绍一些常用的方法来检测三极管的三个极。

1.外观检测法外观检测法是一种简单直观的方法，可以通过观察器件的外观来初步判断其极性。

一般来说，三极管的封装有标有标志的一侧，比如有一个凸点或一个凹槽。

在这种情况下，凸点或凹槽一般对应于三极管的发射极。

通过对封装的观察，可以初步确定三极管的极性。

2.万用表法万用表是一种常用的工具，可以用来测量电压、电流和电阻等参数。

利用万用表可以检测三极管的极性。

首先，将万用表的旋钮拨到电阻档位，然后将红表笔连接到三极管的基极，黑表笔连接到集电极，此时万用表的指针应该显示一个较大的电阻值。

接着，将黑表笔连接到三极管的发射极，此时万用表的指针应该显示一个较小的电阻值。

最后，将黑表笔连接到基极，红表笔连接到发射极，此时万用表的指针应该显示一个非常小的电阻值。

通过对电阻的测量，可以初步判断三极管的极性。

3.钳形表法钳形表是一种专用的电子测试工具，既可以测量电流和电压，也可以检测三极管的极性。

用钳形表检测三极管需要将钳形表夹在三极管的引线上，然后读取钳形表上的数值和符号。

当钳形表读数为正时，表示引线从基极流向发射极，从而可以判断基极、发射极和集电极的对应关系。

如果钳形表读数为负，则表示引线从基极流向集电极。

4.对比法利用对比法也可以判断三极管的极性。

对比法是指将待检测的三极管与已知极性的三极管进行比较。

首先，将待检测的三极管与已知极性的三极管封装一致地放在同样的位置上。

接着，通过测量两个三极管的电压和电流，并比较它们的差异，就可以初步判断待检测三极管的极性。

以上是一些常用的方法来检测三极管的三个极。

这些方法各有优劣，可以根据实际情况来选择合适的方法。

无论使用哪种方法，都需要谨慎操作，以防止对三极管产生损坏。

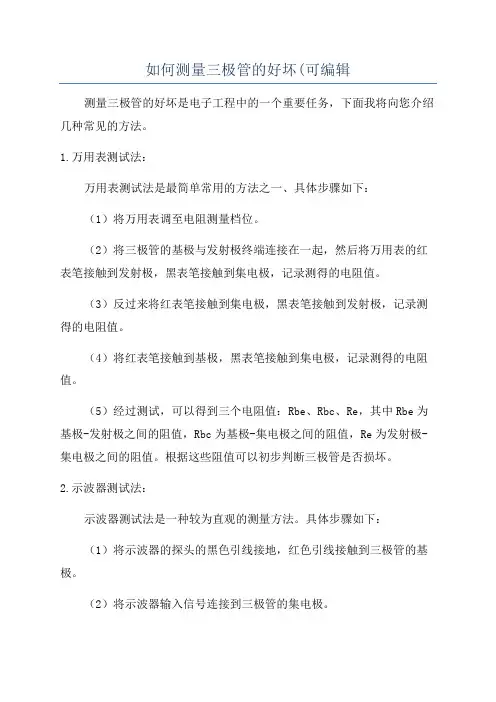

如何测量三极管的好坏(可编辑测量三极管的好坏是电子工程中的一个重要任务，下面我将向您介绍几种常见的方法。

1.万用表测试法：万用表测试法是最简单常用的方法之一、具体步骤如下：（1）将万用表调至电阻测量档位。

（2）将三极管的基极与发射极终端连接在一起，然后将万用表的红表笔接触到发射极，黑表笔接触到集电极，记录测得的电阻值。

（3）反过来将红表笔接触到集电极，黑表笔接触到发射极，记录测得的电阻值。

（4）将红表笔接触到基极，黑表笔接触到集电极，记录测得的电阻值。

（5）经过测试，可以得到三个电阻值：Rbe、Rbc、Re，其中Rbe为基极-发射极之间的阻值，Rbc为基极-集电极之间的阻值，Re为发射极-集电极之间的阻值。

根据这些阻值可以初步判断三极管是否损坏。

2.示波器测试法：示波器测试法是一种较为直观的测量方法。

具体步骤如下：（1）将示波器的探头的黑色引线接地，红色引线接触到三极管的基极。

（2）将示波器输入信号连接到三极管的集电极。

（3）设置示波器的触发电平，调整时间轴和电压轴的缩放，观察是否能够正常显示出信号波形。

（4）通过观察信号波形的形状、幅度和频率等特征来初步判断三极管是否正常工作。

3.频谱分析仪测试法：频谱分析仪测试法是一种精确测定频率特性的方法。

具体步骤如下：（1）将频谱分析仪的输入端连接到三极管的集电极。

（2）设置频谱分析仪的中心频率和带宽。

（3）观察频谱分析仪的显示结果，根据谱图的特征来判断三极管的工作状态和频率响应。

4.替换法：替换法是一种常用的快速判断三极管好坏的方法。

（1）将一个已知工作正常的三极管替换到待测试的电路中。

（2）对待测试电路进行相同的操作，观察电路是否能够正常工作。

（3）如果替换后电路可以正常工作，则说明原来的三极管损坏；如果替换后电路仍然无法工作，则可能原本的问题不在三极管上。

总结起来，测量三极管的好坏可以通过万用表测试法、示波器测试法、频谱分析仪测试法和替换法等多种方法来进行。

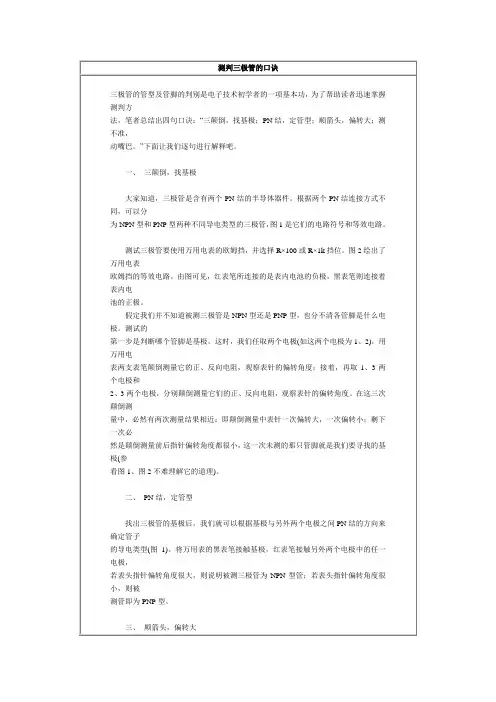

判断三极管类型及引脚极性的判别口诀三极管的管型及管脚的判别是电子技术初学者的一项基本功，为了帮助读者迅速掌握测判方法，笔者总结出四句口诀：“三颠倒，找基极；PN结，定管型；顺箭头，偏转大；测不准，动嘴巴。

”下面让我们逐句进行解释吧。

一、三颠倒，找基极大家知道，三极管是含有两个PN结的半导体器件。

根据两个PN结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管，图1是它们的电路符号和等效电路。

测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k挡位。

图2绘出了万用电表欧姆挡的等效电路。

由图可见，红表笔所连接的是表内电池的负极，黑表笔则连接着表内电池的正极。

假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。

测试的第一步是判断哪个管脚是基极。

这时，我们任取两个电极(如这两个电极为1、2)，用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度；接着，再取1、3两个电极和2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。

在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小；剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻找的基极(参看图1、图2不难理解它的道理)。

二、PN结，定管型找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型(图1)。

将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN 型管；若表头指针偏转角度很小，则被测管即为PNP型。

三、顺箭头，偏转大找出了基极b，另外两个电极哪个是集电极c，哪个是发射极e呢?这时我们可以用测穿透电流ICEO的方法确定集电极c和发射极e。

(1) 对于NPN型三极管，穿透电流的测量电路如图3所示。

根据这个原理，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c极→b极→e极→红表笔，电流流向正好与三极管符号中的箭头方向一致(“顺箭头”)，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。

简单的判断三级管好坏的方法：三极管好坏大致判断利用三极管内PN结的单向导电性，检查各极间PN结的正反向电阻，如果相差较大说明管子是好的，如果正反向电阻都大，说明管子内部有断路或者PN结性能不好。

如果正反向电阻都小，说明管子极间短路或者击穿了。

色环电阻的识别：带有四个色环的其中第一、二环分别代表阻值的前两位数；第三环代表倍率；第四环代表误差。

快速识别的关键在于根据第三环的颜色把阻值确定在某一数量级范围内，例如是几点几K、还是几十几K的，再将前两环读出的数"代"进去，这样就可很快读出数来。

下面介绍掌握此方法的几个要点：（1）熟记第一、二环每种颜色所代表的数。

可这样记忆：棕1，红2，橙3，黄4，绿5，蓝6，紫7，灰8，白9，黑0。

这样连起来读，多复诵几遍便可记住。

记准记牢第三环颜色所代表的阻值范围，这一点是快识的关键。

具体是：金色：几点几Ω黑色：几十几Ω棕色：几百几十Ω红色：几点几kΩ橙色：几十几kΩ黄色：几百几十kΩ绿色：几点几MΩ蓝色：几十几MΩ从数量级来看，在体上可把它们划分为三个大的等级，即：金、黑、棕色是欧姆级的；红橙\'、黄色是千欧级的；绿、蓝色则是兆欧级的。

这样划分一下是为了便于记忆。

（3）当第二环是黑色时，第三环颜色所代表的则是整数，即几，几十，几百kΩ等，这是读数时的特殊情况，要注意。

例如第三环是红色，则其阻值即是整几kΩ的。

（4）记住第四环颜色所代表的误差，即：金色为5％；银色为10％；无色为20％。

下面举例说明：例1当四个色环依次是黄、橙、红、金色时，因第三环为红色、阻值范围是几点几kΩ的，按照黄、橙两色分别代表的数"4"和"3"代入,，则其读数为43 kΩ。

第环是金色表示误差为5％。

例2当四个色环依次是棕、黑、橙、金色时，因第三环为橙色，第二环又是黑色，阻值应是整几十kΩ的，按棕色代表的数"1"代入，读数为10 kΩ。

npn型三极管好坏的判断方法
答：npn型三极管好坏的判断方法是：
1.明确三极管的引脚极性。

2.将万用表的量程旋钮调至RX1k，并进行欧姆调零。

3.将万用表的黑表笔搭在基极（b）引脚上，红表笔搭在集电极（c）引脚上，检测b、
c极之间的正向阻值。

测得b、c极之间的正向阻值为6kΩ，调换表笔位置，b、c极之间的反向阻值应为无穷大。

4.将万用表的黑表笔搭在基极（b）引脚上，红表笔搭在发射（e）引脚上，检测b、e
极之间的正向阻值。

测得b、e极之间的正向阻值为7kΩ。

调换表笔测其反向阻值应为无穷大。

5.将万用表黑表笔搭在集电极（c）上，红表笔搭在发射极（e）上，这时候阻值应该
无穷大。

对换表笔，红表笔搭在集电极（c）上，黑表笔搭在发射极（e）上，此时阻值也应该为无穷大。
