3陶瓷材料的结构增韧

陶瓷作业姓名：王槐豪学号：1071900220 班级：0719201陶瓷韧化机理陶瓷最致命缺点是脆性，低可靠性和低重复性，这些不足严重影响陶瓷材料的应用范围。

只有改善陶瓷的断裂韧性，提高其可靠性和使用寿命，才能是陶瓷真正成为一种广泛应用的新型材料，因此陶瓷增韧技术一直是陶瓷研究的热点。

陶瓷的断裂主要是由于裂纹扩展导致的，阻止间断裂纹的扩展的方法有三种。

其一为分散裂纹尖端应力；其二为消耗裂纹扩展的能量，增大裂纹扩展所需克服的能垒；最后问转换裂纹扩展的能量。

相变韧化受相变诱发塑性钢，即TRIP (transformation induced plasticity)钢的启发，将ZrO 2 t →m 相变M s 点稳定到比室温稍低，而M d 点比室温高，使其在承载时由应力诱发产生t →m 相变，由于相变产生的体积膨胀效应和形状效应，而吸收大量的能量，从而表现出异常高的韧性。

这就是相变韧化（transformation toughening ）的概念。

韧化机理分析： 1.相变韧化(∆K ICT ) ；d i <d<d c 应力诱发相变增韧(∆K ICT ) t →m 相变产生新的表面吸收能量 ， 同时相变引起的体积膨胀产生压力。

2. 残余应力增韧 (∆K ICS )；• 残余应力→ 闭合阻碍裂纹扩展 →残余应力韧化。

3. 显微裂纹增韧 (∆K ICM )；4. 复合韧化机理；第二相颗粒增韧第二相颗粒增韧，第二相增韧主要增韧机理为残余应力增韧、微裂纹增韧、裂纹偏转增韧、颗粒桥联增韧、延性颗粒增韧；增韧的主要影响因素为物理相容性和化学相容性（不生成有害化合物合适的界面结合强度 1. 应力场模型颗粒∆a=a p -a m ；∆T=T P -T R ；α－材料的热膨胀系数，10-6/K ； E －材料的弹性模量，GPa ； ν－材料的泊松比；m ，p 分别代表基体和第二相增强颗粒； T P －基体不产生塑性变形的最高温度，K T R －所讨论的状态下的温度，Kp pmm E E TP ννα2121-++∆⋅∆=基体 r －球形颗粒半径，mm ；R －基体中某点距离球心的距离，mm ∆a 的影响：∆a>0，σr >0，σt <0，环向裂纹（收敛型）； ∆a <0，σr <0，σt >0，径向裂纹（发散型） ； ∆a ＝0 ，P=0 ，σ＝0； r>r cr c －自发萌生裂纹的邻界第二相颗粒半径2. 临界第二相颗粒尺寸（r c ） 弹性应变能： 颗粒:基体系统 U S =U P +U m =2πkP 2r 3由U S ≥2γmp 得 ；2γmp －萌生单位面积裂纹所消耗的能量，J3. 残余应力增韧 （d<d C ）∆a>0∆a>0☺裂纹停止 ☺裂纹穿过第二相颗粒☺裂纹沿颗粒与基体之间的界面扩展颗粒开裂表面能：γp ＝2πr 2γsp克服阻力做功： W 1=1/2πPr 2u 1W t =γp + W 1=2πr 2γsp +1/2πPr 2u 1界面开裂表面能：b ＝4πr 2γint克服阻力做功：W 2=1/3πPr 2u 2W i =γp + W 1=4πr 2γint +1/3πPr 2u 2u 1≈u 2≈2r εb =2⨯10-3r3)(Rr P r ⋅=σ3)(21Rr P t ⋅-=σ32)21(2r E P U P P P νπ-=32)1(rE P U mm m νπ+=p P m m E E k νν2121-++=312)2(-∝kP r c πint<1/2γSP∆a≈0E P>E m 裂纹沿界面扩展。

陶瓷材料的强化影响陶瓷材料强度的因素是多方面的,材料强度的本质是内部质点(原子、离子、分子）间的结合力，为了使材料实际强度提高到理论强度的数值，长期以来进行了大量研究。

从对材料的形变及断裂的分析可知，在晶体结构既定的情况下，控制强度的主要因素有三个，即弹性模量E，断裂功（断裂表面能）和裂纹尺寸。

其中E是非结构敏感的，与微观结构有关，但对单相材料，微观结构对的影响不大，唯一可以控制的是材料中的微裂纹，可以把微裂纹理解为各种缺陷的总和。

所以强化措施大多从消除缺陷和阻止其发展着手。

值得提出的有下列几个方面。

（1）微晶, 高密度与高纯度为了消除缺陷,提高晶体的完整性,细、密、匀、纯是当前陶瓷发展的一个重要方面。

近年来出现了许多微晶、高密度、高纯度陶瓷,例如用热压工艺制造的陶瓷密度接近理论值,几乎没有气孔，特别值得提出的是各种纤维材料及晶须。

（2）预加应力人为地预加应力,在材料表面造成一层压应力层,就可提高材料的抗张强度。

脆性断裂通常是在张应力作用下,自表面开始,如果在表面造成一层残余压应力层,则在材料使用过程中表面受到拉伸破坏之前首先要克服表面上的残余压应力。

（3）化学强化如果要求表面残余压应力更高,则热韧化的办法就难以做到,此时就要采用化学强化(离子交换)的办法。

这种技术是通过改变表面的化学组成,使表面的摩尔体积比内部的大。

由于表面体积胀大受到内部材料的限制,就产生一种两向状态的压应力。

4）陶瓷材料的增韧所谓增韧就是提高陶瓷材料强度及改善陶瓷的脆性,是陶瓷材料要解决的重要问题。

与金属材料相比，陶瓷材料有极高的强度，其弹性模量比金属大很多。

韧化的主要机理有应力诱导相变增韧,相变诱发微裂纹增韧,残余应力增韧等。

几种增韧机理并不互相排斥,但在不同条件下有一种或几种机理起主要作用。

相变增韧：利用多晶多相陶瓷中某些相成分在不同温度的相变,从而增韧的效果,统称为相变增韧。

例如,利用的马氏体相变来改善陶瓷材料的力学性能,是目前引人注目的研究领域。

陶瓷材料相变增韧的原理
陶瓷材料的相变增韧主要是通过晶体结构的相变来实现的。

具体原理如下：
1. 相变：陶瓷材料在某个温度范围内会发生晶体结构的相变。

相变可以使材料的结构变得更加复杂，同时也会引入一定的缺陷，如晶界、孪生和位错等。

2. 形成裂纹桥：在陶瓷材料中，裂纹是主要的断裂路径。

当材料中存在缺陷时（如晶界、孪生和位错），在外力的作用下，裂纹会被这些缺陷所吸引，从而沿着这些缺陷传播。

当裂纹遇到晶界或位错时，它可能会停止或改变方向，形成裂纹桥。

3. 物理/化学效应：相变会引起陶瓷材料的物理和化学性质的变化，从而影响裂纹的传播。

常见的相变增韧机制包括晶界化学反应、位错锁结和晶界弥散效应等。

这些效应可以增加材料的韧性和断裂韧度。

总的来说，相变增韧可以通过引入缺陷来改变材料的断裂路径，从而提高材料的韧性和抗断裂性能。

这种机制对于提高陶瓷材料的应用性能具有重要意义。

陶瓷材料的增韧方法
陶瓷材料的增韧方法可以采用以下几种途径：
1. 添加增韧剂：向陶瓷材料中添加一定比例的增韧剂，如纤维、颗粒等微观颗粒，通过增加材料的断裂面积来阻止裂纹扩展，从而提高材料的韧性。

2. 控制晶粒尺寸：通过控制陶瓷材料的晶粒尺寸，可以增加材料的韧性。

通常，晶粒尺寸越小，材料的韧性越高，因为小晶粒可以提供更多的晶界来阻碍裂纹扩展。

3. 调节成分配比：通过调节陶瓷材料中的成分配比，可以改变材料的晶格结构和传输性能，从而影响材料的韧性。

例如，添加一些特定的元素，可以形成固溶体或次微晶结构，从而提高材料的韧性。

4. 控制材料微观结构：通过控制材料的微观结构，如孔隙度、烧结密度等，可以影响陶瓷材料的韧性。

通常，降低材料的孔隙度和提高烧结密度可以增加材料的韧性。

需要注意的是，以上方法并非适用于所有陶瓷材料，具体的增韧方法需要根据具体材料的性质和应用需求进行选择和优化。

陶瓷材料的增韧机理引言:现代陶瓷材料具有耐高温、硬度高、耐磨损、而腐蚀及相对密度轻等许多优良的性能。

但它同时也具有致命的弱点,即脆性,这一弱点正是目前陶瓷材料的使用受到很大限制的主要原因。

因此,陶瓷材料的强韧化问题便成了研究的一个重点问题。

陶瓷不具备像金属那样的塑性变形能力,在断裂过程中除了产生新的断裂表面需要吸收表面能以外,几乎没有其它吸收能量的机制,这就是陶瓷脆性的本质原因。

人们经过多年努力,已探索出若干韧化陶瓷的途径,包括纤维增韧、晶须增韧、相变增韧、颗粒增韧、纳米复合陶瓷增韧、自增韧陶瓷等。

这些增韧方法的实施,使陶瓷材料的韧性得到了较大的提高,使陶瓷材料在高温结构材料领域显示出强劲的竞争潜力。

增韧原理：1.1纤维增韧为了提高复合材料的韧性,必须尽可能提高材料断裂时消耗的能量。

任何固体材料在载荷作用下(静态或冲击),吸收能量的方式无非是两种:材料变形和形成新的表面。

对于脆性基体和纤维来说,允许的变形很小,因此变形吸收的断裂能也很少。

为了提高这类材料的吸能,只能是增加断裂表面,即增加裂纹的扩展路径。

纤维的引入不仅提高了陶瓷材料的韧性,更重要的是使陶瓷材料的断裂行为发生了根本性变化,由原来的脆性断裂变成了非脆性断裂。

纤维增强陶瓷基复合材料的增韧机制包括基体预压缩应力、裂纹扩展受阻、纤维拔出、纤维桥联、裂纹。

1.2 晶须增韧陶瓷晶须是具有一定长径比且缺陷很少的陶瓷小单晶,因而具有很高的强度,是一种非常理想的陶瓷基复合材料的增韧增强体[8]。

陶瓷晶须目前常用的有SiC 晶须,Si3N4晶须和Al2O3晶须。

基体常用的有ZrO2,Si3N4,SiO2,Al2O3和莫来石等。

采用30%(体积分数)B2SiC晶须增强莫来石,在SPS烧结条件下材料强度比热压高10%左右,为570MPa,断裂韧性为415MPa#m1/2，比纯莫来石提高100%以上。

王双喜等[10]研究发现,在2%(摩尔分数)Y2O32超细料中加入30%(体积分数)的SiC晶须,可以细化2Y2ZrO2材料的晶粒,并且使材料的断裂方式由沿晶断裂为主变为穿晶断裂为主的混合断裂,从而显著提高了复合材料的刚度和韧性。

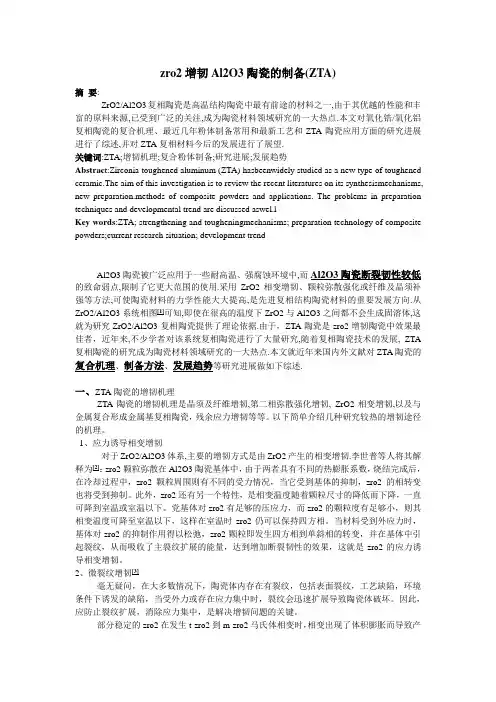

zro2增韧Al2O3陶瓷的制备(ZTA)摘要:ZrO2/Al2O3复相陶瓷是高温结构陶瓷中最有前途的材料之一,由于其优越的性能和丰富的原料来源,已受到广泛的关注,成为陶瓷材料领域研究的一大热点.本文对氧化锆/氧化铝复相陶瓷的复合机理、最近几年粉体制备常用和最新工艺和ZTA陶瓷应用方面的研究进展进行了综述,并对ZTA复相材料今后的发展进行了展望.关键词:ZTA;增韧机理;复合粉体制备;研究进展;发展趋势Abstrac t:Zirconia toughened aluminum (ZTA) hasbeenwidely studied as a new type of toughened ceramic.The aim of this investigation is to review the recent literatures on its synthesismechanisms, new preparation.methods of composite powders and applications. The problems in preparation techniques and developmental trend are discussed aswel.lKey words:ZTA; strengthening and tougheningmechanisms; preparation technology of composite powders;current research situation; development trendAl2O3陶瓷被广泛应用于一些耐高温、强腐蚀环境中,而Al2O3陶瓷断裂韧性较低的致命弱点,限制了它更大范围的使用.采用ZrO2相变增韧、颗粒弥散强化或纤维及晶须补强等方法,可使陶瓷材料的力学性能大大提高,是先进复相结构陶瓷材料的重要发展方向.从ZrO2/Al2O3系统相图[1]可知,即使在很高的温度下ZrO2与Al2O3之间都不会生成固溶体,这就为研究ZrO2/Al2O3复相陶瓷提供了理论依据.由于，ZTA陶瓷是zro2增韧陶瓷中效果最佳者，近年来,不少学者对该系统复相陶瓷进行了大量研究,随着复相陶瓷技术的发展, ZTA 复相陶瓷的研究成为陶瓷材料领域研究的一大热点.本文就近年来国内外文献对ZTA陶瓷的复合机理、制备方法、发展趋势等研究进展做如下综述.一、ZTA陶瓷的增韧机理ZTA陶瓷的增韧机理是晶须及纤维增韧,第二相弥散强化增韧, ZrO2相变增韧,以及与金属复合形成金属基复相陶瓷，残余应力增韧等等。

总结：Al2O3基陶瓷材料增韧方法介绍
Al2O3基陶瓷材料以其优异的耐磨性、耐高温、耐腐蚀、硬度高，且化学稳定性强等特点，具有广阔的应用前景。

然而其缺点是韧性低，容易发生脆断，因此，提高氧化铝陶瓷材料的韧性是其能够在各个领域中进一步推广应用的前提。

 图1 Al2O3基陶瓷材料
 氧化铝陶瓷常见的增韧方法主要有颗粒弥散增韧、相变增韧、晶须增韧、原位生长增韧、复合协同增韧等方式。

 一、颗粒弥散增韧
 颗粒弥散增韧主要是在Al2O3陶瓷基体中加入高弹性模量的非金属或具有延性的金属作为第二相粒子，高弹性模量颗粒在基体材料拉伸时阻止横向截面的收缩。

要达到和基体相同的横向收缩，必须增加纵向拉应力，使材料强化。

增加外界拉应力就使材料消耗更多的能量，因此具有增韧效果。

颗粒弥散增韧Al2O3基陶瓷材料主要分为金属颗粒增韧和非金属颗粒增韧。

 1、金属颗粒增韧
 Al2O3基陶瓷材料可以通过添加金属颗粒相提高其力学性能，颗粒弥散相可以引入延性金属相。

目前，延性金属相也被证明是一种很有前途的增韧方法，添加的金属颗粒主要包括Al、Ni、Ag、Cu、Fe等。

金属颗粒增韧主要利用裂纹尖端未断裂的颗粒在裂纹上下表面起桥联作用，一方面阻止裂纹的张开而减小裂纹尖端的应力强度因子，另一方面因裂纹扩展而使颗粒发生塑性变形，消耗裂纹尖端的能量，达到增韧的目的。

1、低碳钢拉伸试验的过程可以分为 弹性变形 、 塑性变形 和 断裂 三个阶段。

2、材料常规力学性能的五大指标为： 屈服强度 、 抗拉强度 、 延伸率断面收缩率 、 冲击功 。

3、陶瓷材料增韧的主要途径有 相变增韧 、 微裂纹增韧 、 表面残余应力增韧 、 晶须或纤维增韧 显微结构增韧以及复合增韧六种。

4、常用测定硬度的方法有 布氏硬度 、 洛氏硬度 和 维氏硬度 测试法。

1、聚合物的弹性模量对 结构 非常敏感，它的粘弹性表现为滞后环、应力松弛和 蠕变 ，这种现象与温度、时间密切有关。

2、影响屈服强度的内在因素有： 结构健 、 组织 、 结构 、 原子本性 ；外在因素有： 温度 、 应变速率 、 应力状态 。

3、缺口对材料的力学性能的影响归结为四个方面： (1)产生应力集中 、(2)引起三相应力状态，使材料脆化 、 (3)由应力集中带来应变集中 、(4)使缺口附近的应变速率增高 。

4、低碳钢拉伸试验的过程可以分为 弹性变形 、 塑性变形 和 断裂 三个阶段。

5、材料常规力学性能的五大指标为： 屈服强度 、 抗拉强度 、 延伸率 断面收缩率 、 冲击功 。

6、陶瓷材料增韧的主要途径有 相变增韧 、 微裂纹增韧 、 表面残余应力增韧 、 晶须或纤维增韧 显微结构增韧以及复合增韧六种。

请说明下面公式各符号的名称以及其物理意义7、c IC c a Y K /=σσc ：断裂应力，表示金属受拉伸离开平衡位置后，位移越大需克服的引力越大，σc 表示引力的最大值；K 1C ：平面应变的断裂韧性，它反映了材料组织裂纹扩展的能力；Y ：几何形状因子a c : 裂纹长度 8、对公式m K c dNda )(∆=进行解释，并说明各符号的名称及其物理意义（5分） 答：表示疲劳裂纹扩展速率与裂纹尖端的应力强度因子幅度之间的关系。

dNda ：裂纹扩展速率（随周次）； c 与m ：与材料有关的常数；K ∆：裂纹尖端的应力强度因子幅度9、εss-蠕变速率，反映材料在一定的应力作用下，发生蠕变的快慢；n为应力指数，n并非完全是材料常数，随着温度的升高，n略有降低；A为常数；σ为蠕变应力。

陶瓷增韧的主要方法及原理一、引言陶瓷是一种脆性材料，易于断裂。

为了增强其韧性，人们采用了多种方法进行改良。

本文将介绍陶瓷增韧的主要方法及原理。

二、陶瓷增韧的方法1. 颗粒增韧法颗粒增韧法是通过在陶瓷基体中添加颗粒来增强其韧性。

这些颗粒可以是金属、氧化物或碳化物等，它们与基体之间形成界面，能够吸收裂纹扩展时产生的应变能，并阻止裂纹扩展。

此外，颗粒还可以提高材料的耐磨性和抗腐蚀性。

2. 界面改性法界面改性法是通过在陶瓷基体与填充物之间形成高强度的化学键或物理键来增强其韧性。

这些填充物可以是纤维、颗粒或片层等，它们与基体之间形成界面，在受力时能够吸收应变能并阻止裂纹扩展。

3. 晶界工程法晶界工程法是通过控制晶界结构和组成来调控陶瓷的韧性。

晶界是不同晶粒之间的界面，其结构和组成对材料的力学性能有重要影响。

通过控制晶界的取向、密度和化学成分等，可以增强陶瓷的韧性。

4. 段隙复合法段隙复合法是通过在陶瓷基体中引入微观孔隙来增强其韧性。

这些孔隙可以是球形、板状或纤维状等，它们与基体之间形成界面，在受力时能够吸收应变能并阻止裂纹扩展。

5. 热处理法热处理法是通过改变陶瓷的组织结构和物理性质来增强其韧性。

常用的方法包括高温固相反应、快速冷却和退火等。

这些方法可以使陶瓷中形成微观结构，从而提高其韧性。

三、陶瓷增韧的原理1. 裂纹阻挡机制颗粒增韧法、界面改性法和段隙复合法都利用了裂纹阻挡机制来增强陶瓷的韧性。

当裂纹遇到填充物或孔隙时，会发生偏转、分支或停止，从而消耗裂纹扩展时产生的应变能，阻止裂纹继续扩展，提高材料的韧性。

2. 晶界阻挡机制晶界工程法利用了晶界阻挡机制来增强陶瓷的韧性。

当裂纹遇到晶界时，会发生偏转、分支或停止，从而消耗裂纹扩展时产生的应变能，阻止裂纹继续扩展，提高材料的韧性。

3. 相变机制热处理法利用了相变机制来增强陶瓷的韧性。

在高温下进行固相反应或快速冷却可以使陶瓷中形成微观结构，从而改变其物理性质和组织结构。
