陶瓷材料的增韧机理

陶瓷作业姓名：王槐豪学号：1071900220 班级：0719201陶瓷韧化机理陶瓷最致命缺点是脆性，低可靠性和低重复性，这些不足严重影响陶瓷材料的应用范围。

只有改善陶瓷的断裂韧性，提高其可靠性和使用寿命，才能是陶瓷真正成为一种广泛应用的新型材料，因此陶瓷增韧技术一直是陶瓷研究的热点。

陶瓷的断裂主要是由于裂纹扩展导致的，阻止间断裂纹的扩展的方法有三种。

其一为分散裂纹尖端应力；其二为消耗裂纹扩展的能量，增大裂纹扩展所需克服的能垒；最后问转换裂纹扩展的能量。

相变韧化受相变诱发塑性钢，即TRIP (transformation induced plasticity)钢的启发，将ZrO 2 t →m 相变M s 点稳定到比室温稍低，而M d 点比室温高，使其在承载时由应力诱发产生t →m 相变，由于相变产生的体积膨胀效应和形状效应，而吸收大量的能量，从而表现出异常高的韧性。

这就是相变韧化（transformation toughening ）的概念。

韧化机理分析： 1.相变韧化(∆K ICT ) ；d i <d<d c 应力诱发相变增韧(∆K ICT ) t →m 相变产生新的表面吸收能量 ， 同时相变引起的体积膨胀产生压力。

2. 残余应力增韧 (∆K ICS )；• 残余应力→ 闭合阻碍裂纹扩展 →残余应力韧化。

3. 显微裂纹增韧 (∆K ICM )；4. 复合韧化机理；第二相颗粒增韧第二相颗粒增韧，第二相增韧主要增韧机理为残余应力增韧、微裂纹增韧、裂纹偏转增韧、颗粒桥联增韧、延性颗粒增韧；增韧的主要影响因素为物理相容性和化学相容性（不生成有害化合物合适的界面结合强度 1. 应力场模型颗粒∆a=a p -a m ；∆T=T P -T R ；α－材料的热膨胀系数，10-6/K ； E －材料的弹性模量，GPa ； ν－材料的泊松比；m ，p 分别代表基体和第二相增强颗粒； T P －基体不产生塑性变形的最高温度，K T R －所讨论的状态下的温度，Kp pmm E E TP ννα2121-++∆⋅∆=基体 r －球形颗粒半径，mm ；R －基体中某点距离球心的距离，mm ∆a 的影响：∆a>0，σr >0，σt <0，环向裂纹（收敛型）； ∆a <0，σr <0，σt >0，径向裂纹（发散型） ； ∆a ＝0 ，P=0 ，σ＝0； r>r cr c －自发萌生裂纹的邻界第二相颗粒半径2. 临界第二相颗粒尺寸（r c ） 弹性应变能： 颗粒:基体系统 U S =U P +U m =2πkP 2r 3由U S ≥2γmp 得 ；2γmp －萌生单位面积裂纹所消耗的能量，J3. 残余应力增韧 （d<d C ）∆a>0∆a>0☺裂纹停止 ☺裂纹穿过第二相颗粒☺裂纹沿颗粒与基体之间的界面扩展颗粒开裂表面能：γp ＝2πr 2γsp克服阻力做功： W 1=1/2πPr 2u 1W t =γp + W 1=2πr 2γsp +1/2πPr 2u 1界面开裂表面能：b ＝4πr 2γint克服阻力做功：W 2=1/3πPr 2u 2W i =γp + W 1=4πr 2γint +1/3πPr 2u 2u 1≈u 2≈2r εb =2⨯10-3r3)(Rr P r ⋅=σ3)(21Rr P t ⋅-=σ32)21(2r E P U P P P νπ-=32)1(rE P U mm m νπ+=p P m m E E k νν2121-++=312)2(-∝kP r c πint<1/2γSP∆a≈0E P>E m 裂纹沿界面扩展。

陶瓷材料相变增韧的原理
陶瓷材料的相变增韧主要是通过晶体结构的相变来实现的。

具体原理如下：
1. 相变：陶瓷材料在某个温度范围内会发生晶体结构的相变。

相变可以使材料的结构变得更加复杂，同时也会引入一定的缺陷，如晶界、孪生和位错等。

2. 形成裂纹桥：在陶瓷材料中，裂纹是主要的断裂路径。

当材料中存在缺陷时（如晶界、孪生和位错），在外力的作用下，裂纹会被这些缺陷所吸引，从而沿着这些缺陷传播。

当裂纹遇到晶界或位错时，它可能会停止或改变方向，形成裂纹桥。

3. 物理/化学效应：相变会引起陶瓷材料的物理和化学性质的变化，从而影响裂纹的传播。

常见的相变增韧机制包括晶界化学反应、位错锁结和晶界弥散效应等。

这些效应可以增加材料的韧性和断裂韧度。

总的来说，相变增韧可以通过引入缺陷来改变材料的断裂路径，从而提高材料的韧性和抗断裂性能。

这种机制对于提高陶瓷材料的应用性能具有重要意义。

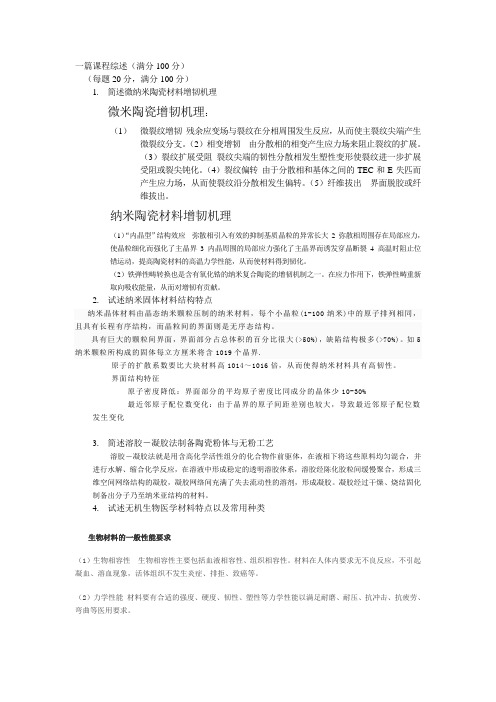

一篇课程综述（满分100分）（每题20分，满分100分）1.简述微纳米陶瓷材料增韧机理微米陶瓷增韧机理：（1）微裂纹增韧残余应变场与裂纹在分相周围发生反应，从而使主裂纹尖端产生微裂纹分支。

（2）相变增韧由分散相的相变产生应力场来阻止裂纹的扩展。

（3）裂纹扩展受阻裂纹尖端的韧性分散相发生塑性变形使裂纹进一步扩展受阻或裂尖钝化。

（4）裂纹偏转由于分散相和基体之间的TEC和E失匹而产生应力场，从而使裂纹沿分散相发生偏转。

（5）纤维拔出界面脱胶或纤维拔出。

纳米陶瓷材料增韧机理（1）“内晶型”结构效应弥散相引入有效的抑制基质晶粒的异常长大2 弥散相周围存在局部应力，使晶粒细化而强化了主晶界3 内晶周围的局部应力强化了主晶界而诱发穿晶断裂4 高温时阻止位错运动，提高陶瓷材料的高温力学性能，从而使材料得到韧化。

（2）铁弹性畴转换也是含有氧化锆的纳米复合陶瓷的增韧机制之一。

在应力作用下，铁弹性畴重新取向吸收能量，从而对增韧有贡献。

2.试述纳米固体材料结构特点纳米晶体材料由晶态纳米颗粒压制的纳米材料，每个小晶粒(1-100纳米)中的原子排列相同，且具有长程有序结构，而晶粒间的界面则是无序态结构。

具有巨大的颗粒间界面，界面部分占总体积的百分比很大(>50%)，缺陷结构极多(>70%)。

如5纳米颗粒所构成的固体每立方厘米将含1019个晶界.原子的扩散系数要比大块材料高1014～1016倍，从而使得纳米材料具有高韧性。

界面结构特征原子密度降低：界面部分的平均原子密度比同成分的晶体少10-30%最近邻原子配位数变化：由于晶界的原子间距差别也较大，导致最近邻原子配位数发生变化3.简述溶胶－凝胶法制备陶瓷粉体与无粉工艺溶胶－凝胶法就是用含高化学活性组分的化合物作前驱体，在液相下将这些原料均匀混合，并进行水解、缩合化学反应，在溶液中形成稳定的透明溶胶体系，溶胶经陈化胶粒间缓慢聚合，形成三维空间网络结构的凝胶，凝胶网络间充满了失去流动性的溶剂，形成凝胶。

什么是陶瓷涂层的增韧其方法有哪些？引言陶瓷涂层是一种常用于增强材料表面硬度、耐磨性和耐腐蚀性的技术。

然而，由于其脆性，陶瓷涂层容易出现开裂和断裂的问题。

为了解决这个问题，人们提出了多种方法来增强陶瓷涂层的韧性和耐久性。

本文将介绍陶瓷涂层的增韧和一些常见的增韧方法。

什么是陶瓷涂层的增韧？陶瓷涂层是一种由陶瓷材料制成的薄膜，常用于增强材料表面的硬度和耐磨性。

然而，由于陶瓷材料本身的脆性，陶瓷涂层在受到外力作用时容易出现开裂和断裂的问题。

增韧是指通过改变陶瓷涂层的结构和组成，使其具备更好的韧性和耐久性。

增韧方法1. 网状增韧网状结构可以在陶瓷涂层中引入一定量的缺陷，使其具备更好的韧性。

通过在涂层中添加纳米颗粒或纳米纤维，可以形成网状结构，有效增加陶瓷涂层的延展性和抗裂性能。

此外，还可以通过控制陶瓷涂层的厚度和颗粒分布来调节网状结构的特性。

2. 复合增韧复合增韧是指在陶瓷涂层中引入其他材料，如金属或聚合物，以改善其韧性。

通过在涂层中添加金属或聚合物颗粒，可以形成复合结构，提高陶瓷涂层的韧性和耐久性。

此外，还可以通过表面处理或界面改性来提高复合增韧效果。

3. 化学增韧化学增韧是通过改变陶瓷涂层材料的组成和结构来提高其韧性。

例如，可以引入微观结构的特定阻尼或缺陷，从而促进裂纹的扩展和分散。

此外，还可以通过调节烧结温度、添加特定的化学物质或改变热处理方式来实现化学增韧。

4. 结构增韧结构增韧是指通过改变陶瓷涂层的结构来增强其韧性。

通过调节烧结工艺参数、改变晶体结构和晶界结构，可以提高陶瓷涂层的韧性和耐久性。

此外，还可以通过添加增韧相、增加晶粒尺寸和调控晶界结构等方法来改善结构增韧效果。

结论陶瓷涂层的增韧是为了解决其脆性问题而引入的一系列方法。

通过网状增韧、复合增韧、化学增韧和结构增韧等方法，可以增加陶瓷涂层的韧性和耐久性。

在使用陶瓷涂层时，应根据具体需求选择合适的增韧方法，以提高涂层的使用寿命和性能。

以上就是陶瓷涂层的增韧及其方法的介绍，希望对您有所帮助。

ZrO2增韧机制ZrO2增韧机制有许多种：应力诱导相变增韧、相变诱发微裂纹增韧、表面诱发强韧化和微裂纹弯曲及分岔增韧。

1）相变增韧ZrO2 颗粒弥散在其它陶瓷基体中，当基体对ZrO2颗粒有足够的压应力，而ZrO2的颗粒度又足够小，则其相变温度可降至室温以下，这样在室温时ZrO2 仍可以保持四方相。

当材料受到外应力时（张应力），基体对ZrO2 的压抑作用得到松弛，ZrO2 颗粒即发生四方相到单斜相的转变，有7%-9%的体积膨胀，从而导致压应力的产生，不仅抵消了外力形成的张应力，而且阻止了进一步的相变。

这就是ZrO2 的相变增韧。

2）微裂纹增韧部分稳定ZrO2 陶瓷在由四方相向单斜相转变，相变出现了体积膨胀而导致产生微裂纹。

这样由ZrO2 陶瓷在冷却过程中产生的相变诱发微裂纹，以及裂纹在扩展过程中在其尖端区域形成的应力诱发相变导致的微裂纹，都将起着分散主裂纹尖端能量的作用。

从而提高了断裂能，称为微裂纹增韧。

3）表面诱发强韧化表面强化增韧陶瓷材料的断裂往往是从表面拉应力超过断裂应力开始的。

由于ZrO2陶瓷烧结体表面存在基体的约束较少，t-ZrO2很容易转变为m-ZrO2 ，而内部的t-ZrO2由于受基体各方向压力保持亚稳定状态，因此表面的m-ZrO2比内部多，而转变产生的体积膨胀使材料表面产生参与的压应力，可以抵消一部分外加的拉应力，从而造成表面强化增韧。

4）微裂纹弯曲及分岔增韧第九章1．烧结：粉末或非致密性物料经加热到低于其熔点的一定范围内，发生颗粒粘结、结构致密性增加，晶粒长大，强度和化学稳定性提高等物理变化，成为坚实集合体的过程，其中无液相时为固相烧结，有少量液相时为液相烧结。

1．烧结与烧成烧成—包括物料的预热、脱水、分解、多相反应、熔融、溶解、烧结等多种物理和化学变化；烧结—仅指粉料经加热而致密化的简单物理过程，是烧成过程的一部分。

2．烧结与熔融相同点：都是在高温下原子热振动引起。

不同点：熔融通过质点迁移其间距增大，并且全部组元都处于液态；烧结时质点间距变小，且至少有一相是固相；3.烧结与固相反应相同点：二个过程开始进行的温度都远低于熔融温度，在Tamman温度开始，并且过程自始至终至少有一相是固态；不同点：固相反应是一化学反应过程，至少有二组元参加，并发生化学反应最后形成化合物；烧结是一物理过程，可以是单组元或二组元，组元间不发生化学反应。

二氧化锆陶瓷的相变增韧机理和应用一、本文概述本文旨在深入探讨二氧化锆陶瓷的相变增韧机理及其在多个领域的应用。

作为一种重要的工程材料，二氧化锆陶瓷因其出色的物理和化学性质，如高硬度、高耐磨性、良好的化学稳定性和生物相容性等，在航空航天、机械、电子、生物医疗等领域具有广泛的应用前景。

然而，其脆性大的特点限制了其在某些领域的应用。

为了解决这个问题，科研工作者们发现，通过控制二氧化锆陶瓷中的相变过程，可以有效地提高其韧性，这就是所谓的相变增韧机理。

本文将首先介绍二氧化锆陶瓷的基本性质，包括其晶体结构、物理和化学性质等。

然后，将重点阐述相变增韧机理，包括其原理、影响因素以及实现方法。

在此基础上，本文将进一步探讨二氧化锆陶瓷在航空航天、机械、电子、生物医疗等领域的应用，以及在这些应用中如何利用相变增韧机理来提高其性能。

本文还将对二氧化锆陶瓷的未来发展趋势进行展望，以期为其在更多领域的应用提供理论支持和实践指导。

二、二氧化锆陶瓷的基本性质二氧化锆（ZrO₂）陶瓷是一种具有独特物理和化学性质的先进陶瓷材料。

它的主要特点包括高强度、高硬度、高耐磨性、高化学稳定性以及优异的隔热性能。

二氧化锆陶瓷还具有一种特殊的性质，即其在一定条件下可以发生相变，这种性质为二氧化锆陶瓷的增韧提供了可能。

在常温下，二氧化锆陶瓷主要以单斜晶相（m-ZrO₂）存在，这种晶相具有较高的稳定性。

然而，当受到外部应力或温度升高的影响时，部分单斜晶相二氧化锆会转变为四方晶相（t-ZrO₂）。

这种相变过程中，二氧化锆的体积会发生变化，产生微小的应力场，这些应力场可以吸收并分散外部施加的应力，从而阻止裂纹的扩展，提高陶瓷的韧性。

除了相变增韧外，二氧化锆陶瓷还可以通过添加稳定剂（如氧化钇、氧化钙等）来稳定其四方晶相，使其在室温下就能保持较高的韧性。

这种稳定化处理不仅可以提高二氧化锆陶瓷的力学性能，还可以扩大其应用范围。

二氧化锆陶瓷的基本性质为其在增韧机制和实际应用中提供了重要的基础。

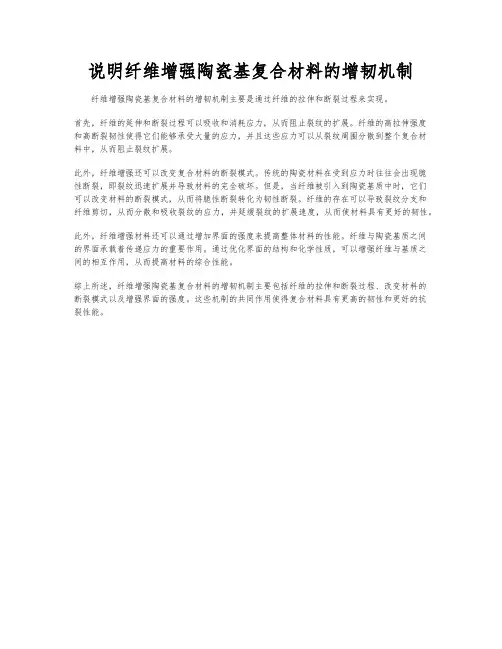

说明纤维增强陶瓷基复合材料的增韧机制
纤维增强陶瓷基复合材料的增韧机制主要是通过纤维的拉伸和断裂过程来实现。

首先，纤维的延伸和断裂过程可以吸收和消耗应力，从而阻止裂纹的扩展。

纤维的高拉伸强度和高断裂韧性使得它们能够承受大量的应力，并且这些应力可以从裂纹周围分散到整个复合材料中，从而阻止裂纹扩展。

此外，纤维增强还可以改变复合材料的断裂模式。

传统的陶瓷材料在受到应力时往往会出现脆性断裂，即裂纹迅速扩展并导致材料的完全破坏。

但是，当纤维被引入到陶瓷基质中时，它们可以改变材料的断裂模式，从而将脆性断裂转化为韧性断裂。

纤维的存在可以导致裂纹分支和纤维剪切，从而分散和吸收裂纹的应力，并延缓裂纹的扩展速度，从而使材料具有更好的韧性。

此外，纤维增强材料还可以通过增加界面的强度来提高整体材料的性能。

纤维与陶瓷基质之间的界面承载着传递应力的重要作用。

通过优化界面的结构和化学性质，可以增强纤维与基质之间的相互作用，从而提高材料的综合性能。

综上所述，纤维增强陶瓷基复合材料的增韧机制主要包括纤维的拉伸和断裂过程、改变材料的断裂模式以及增强界面的强度。

这些机制的共同作用使得复合材料具有更高的韧性和更好的抗裂性能。

陶瓷材料的强韧化原理
陶瓷材料的强韧化原理主要有以下几种：
1. 增加材料的晶界粘结强度：通过控制材料的制备工艺和添加适量的晶界增强剂，能够增加晶界的粘结强度，从而提高材料的韧性。

2. 引入位错和塑性变形机制：通过在陶瓷材料中引入适量的位错和塑性变形机制，使材料能够发生塑性变形，从而提高其韧性。

3. 控制材料的微结构：通过调控陶瓷材料的微结构，如晶粒尺寸、分布等，可以改变材料的断裂方式，从而提高其韧性。

4. 添加增韧相：通过向陶瓷材料中添加适量的增韧相，如纤维、颗粒等，能够提高材料的韧性，使其能够吸收和分散应力，防止裂纹扩展。

以上是陶瓷材料强韧化的一些常见原理，具体的强韧化方法需要根据具体的材料和应用来选择和设计。
