采用星三角启动时

星三角启动时间的确定计算公式：（容量开方×2）+4 （秒）一、口诀电机起动星三角，起动时间好整定；容量开方乘以二，积数加四单位秒。

电机起动星三角，过载保护热元件；整定电流相电流，容量乘八除以七。

二、容量计算发电机容量为200KVA时，计算KW， 200×0.8＝160KW0.8为功率因数（范围0.7-0.9，通常取0.8），即cosφ＝0.8（1）、计算电机容量功率KW÷功率因数0.8，例如37KW÷0.8＝46.25KVA（2）、计算星三角启动转换时间46.25开方√2（根号2）＝6.800735≈6.801 6.801×2+4＝17.602≈17.6秒。

（3）、说明由于电机负荷多种多样，启动转换时间需要根据实际进行调整，不能一味的套用公式计算，在实际中会出现偏差，甚至因此造成启动失败！三、实际操作时可以按照以下方法进行设定：1.空载或负荷较轻时，按下启动按钮后观测启动电流，随着电机转速上升电流会逐渐减小，到某一值时不再下降，此时即为Y转△的最佳时间。

（保险起见可以再多加2秒）2.负荷较重时，Y起力矩只有△的1/3，电机转速达到一定程度后停止上升，距离额定转速还有一定差距，此时启动电流往往在额定电流1.2倍以上，这种状态下不及时转换，有害无益！电机转速可能下降，热继电器可能动作，造成启动失败！四、电机为什么要采用星三角启动？星三角启动一般用在较大功率电机和较重负载的启动中。

目的是为了减小电机启动时对电网产生的冲击波动，从而影响到其他用电设备的正常工作，电机全压启动时的电流为额定电流的4-7倍，可见冲击非常大。

对于电源容量小，负荷重的电网冲击尤为严重。

五、Y-△启动过程中，Y接法的实际含义是什么？电动机的每相组绕由△接法时承压380变为Y接法时承压220，限制了启动电流的同时，启动力矩也被降低为正常时1/3左右。

电器可能动作，造成启动失败！六、三相异步电动机星三角启动的使用条件1.当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法；2.该方法是：在电机启动时将电机接成星型接线,当电机启动成功后再将电机改接成三角型接线（通过双投开关迅速切换）；3.因电机启动电流与电源电压成正比,此时电网提供的启动电流只有全电压启动电流的1 /3 ，因此其启动力矩也只有全电压启动力矩的1/3。

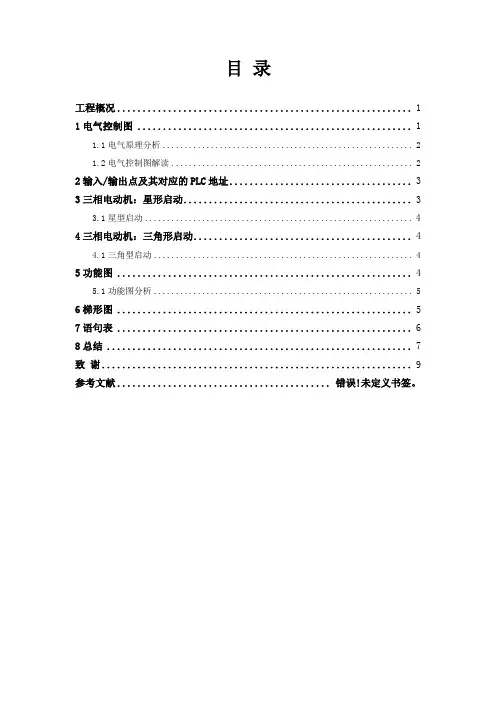

目录工程概况 (1)1电气控制图 (1)1.1电气原理分析 (2)1.2电气控制图解读 (2)2输入/输出点及其对应的PLC地址 (3)3三相电动机：星形启动 (3)3.1星型启动 (4)4三相电动机：三角形启动 (4)4.1三角型启动 (4)5功能图 (4)5.1功能图分析 (5)6梯形图 (5)7语句表 (6)8总结 (7)致谢 (9)参考文献.......................................... 错误!未定义书签。

工程概况星形—三角形降压启动是指电动机启动时，把定子绕组接成星形(Y)，以降低启动电压，限制启动电流；待电动机启动后，再把定子绕组改接成三角形(△)，使电动机全压运行。

只有正常运行时定子绕组作三角形(△)联接的异步电动机才可采用这种降压启动方法。

电动机启动时，接成星形，加在每相定子绕组上的启动电压只有三角形接法直接启动时的，启动电流为直接采用三角形接法时的1/3，启动转矩也只有三角形接法直接启动时的1/3。

所以这种降压启动方法，只适用于轻载或空载下启动。

星形—三角形降压启动的最大优点是设备简单，价格低，因而获得较广泛的应用。

采用星三角起动方式时，电流特性很好，而转矩特性较差，所以客观存在只适用于无载或者轻载起动的场合。

对于正常运行的定子绕组为三角形接法的鼠笼式异步电动机来说，如果在起动时将定子绕组接成星形，待起动完毕后再接成三角形，就可以降低起动电流，减轻它对电网的冲击。

1电气控制图图1 三相异步电动机电气控制原理接线图1.1电气原理分析起动按钮SB2：手动按钮开关，可控制电动机的起动运行。

停止按钮SB1：手动按钮开关，可控制电动机的停止运行。

主交流接触器KM：电动机主运行回路用接触器，起动时通过电动机起动电流。

Y形连接的交流接触器KMY：用于电动机起动时作Y形连接的交流接触器，起动结束后停止工作。

Δ形连接的交流接触器KM三：用于电动机起动结束后恢复Δ形连接作正常运行的接触器。

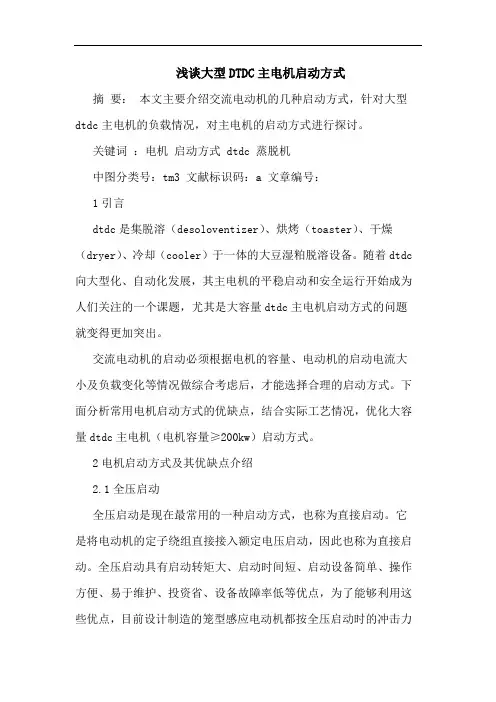

浅谈大型DTDC主电机启动方式摘要：本文主要介绍交流电动机的几种启动方式，针对大型dtdc主电机的负载情况，对主电机的启动方式进行探讨。

关键词：电机启动方式 dtdc 蒸脱机中图分类号：tm3 文献标识码：a 文章编号：1引言dtdc是集脱溶（desoloventizer）、烘烤（toaster）、干燥（dryer）、冷却（cooler）于一体的大豆湿粕脱溶设备。

随着dtdc 向大型化、自动化发展，其主电机的平稳启动和安全运行开始成为人们关注的一个课题，尤其是大容量dtdc主电机启动方式的问题就变得更加突出。

交流电动机的启动必须根据电机的容量、电动机的启动电流大小及负载变化等情况做综合考虑后，才能选择合理的启动方式。

下面分析常用电机启动方式的优缺点，结合实际工艺情况，优化大容量dtdc主电机（电机容量≥200kw）启动方式。

2电机启动方式及其优缺点介绍2.1全压启动全压启动是现在最常用的一种启动方式，也称为直接启动。

它是将电动机的定子绕组直接接入额定电压启动，因此也称为直接启动。

全压启动具有启动转矩大、启动时间短、启动设备简单、操作方便、易于维护、投资省、设备故障率低等优点，为了能够利用这些优点，目前设计制造的笼型感应电动机都按全压启动时的冲击力矩与发热条件来考虑其机械强度与热稳定性。

全压启动的缺点是启动电流大，笼型感应电动机的启动电流一般为额定电流5-7倍，如果电动机的功率较大，达到可与为其供电的变压器容量相比拟时，电动机的启动电流将会引起配电系统的电压显著下降，影响接在同一台变压器或同一条供电线路上的其他电气设备的正常工作。

全压启动时，较大的启动电流还会造成电动机绕组因过热引起高温，从而加速绝缘老化。

2.2星三角启动对于正常运行的定子绕组为三角形接法的鼠笼式异步电机来说，如果启动时定子绕组接成星形，待启动完毕后再接成三角形，就可以降低启动电流，减轻它对电网的冲击。

采用星三角启动时，启动电流只有原来按三角形接法直接启动时的1/√3，但启动转矩也显著降低到直接启动转矩的1/3。

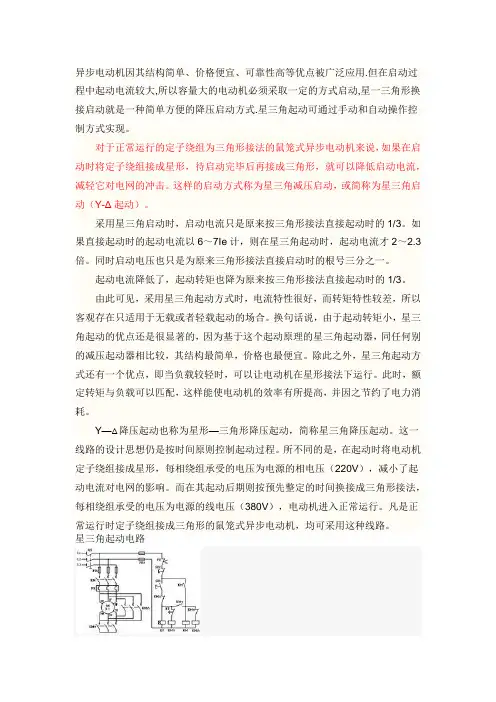

异步电动机因其结构简单、价格便宜、可靠性高等优点被广泛应用.但在启动过程中起动电流较大,所以容量大的电动机必须采取一定的方式启动,星一三角形换接启动就是一种简单方便的降压启动方式.星三角起动可通过手动和自动操作控制方式实现。

对于正常运行的定子绕组为三角形接法的鼠笼式异步电动机来说，如果在启动时将定子绕组接成星形，待启动完毕后再接成三角形，就可以降低启动电流，减轻它对电网的冲击。

这样的启动方式称为星三角减压启动，或简称为星三角启动（Y-Δ起动）。

采用星三角启动时，启动电流只是原来按三角形接法直接起动时的1/3。

如果直接起动时的起动电流以6～7Ie计，则在星三角起动时，起动电流才2～2.3倍。

同时启动电压也只是为原来三角形接法直接启动时的根号三分之一。

起动电流降低了，起动转矩也降为原来按三角形接法直接起动时的1/3。

由此可见，采用星三角起动方式时，电流特性很好，而转矩特性较差，所以客观存在只适用于无载或者轻载起动的场合。

换句话说，由于起动转矩小，星三角起动的优点还是很显著的，因为基于这个起动原理的星三角起动器，同任何别的减压起动器相比较，其结构最简单，价格也最便宜。

除此之外，星三角起动方式还有一个优点，即当负载较轻时，可以让电动机在星形接法下运行。

此时，额定转矩与负载可以匹配，这样能使电动机的效率有所提高，并因之节约了电力消耗。

Y—△降压起动也称为星形—三角形降压起动，简称星三角降压起动。

这一线路的设计思想仍是按时间原则控制起动过程。

所不同的是，在起动时将电动机定子绕组接成星形，每相绕组承受的电压为电源的相电压（220V），减小了起动电流对电网的影响。

而在其起动后期则按预先整定的时间换接成三角形接法，每相绕组承受的电压为电源的线电压（380V），电动机进入正常运行。

凡是正常运行时定子绕组接成三角形的鼠笼式异步电动机，均可采用这种线路。

星三角起动电路。
